BEDIENUNGSANLEITUNG PKS 66 AF BOSCH

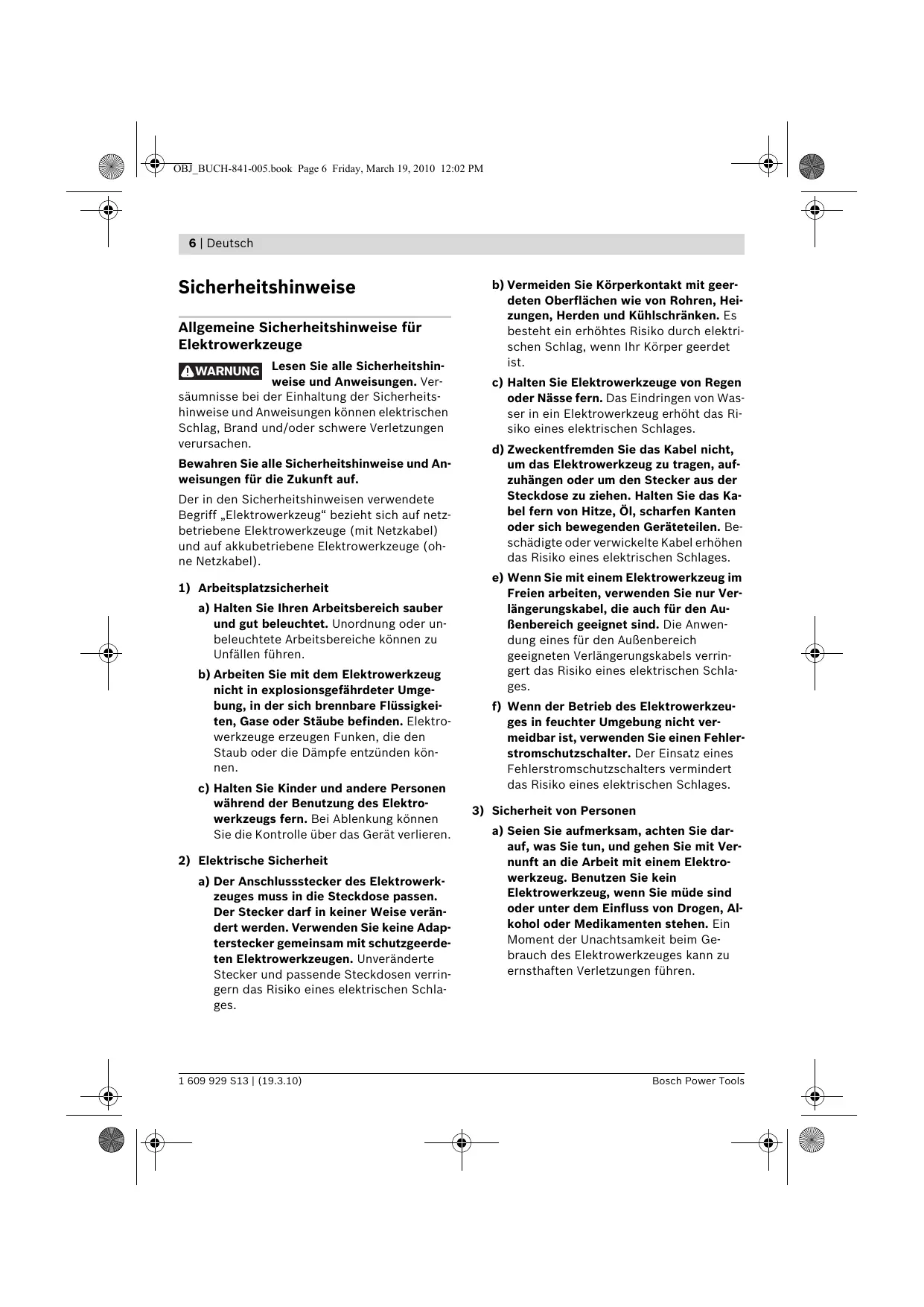

e+- 6 | Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge À WARNUNG Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff ,Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (oh- ne Netzkabel).

1) Arbeitsplatzsicherheit

2) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche kännen zu b) Vermeiden Sie Kôrperkontakt mit geer- deten Oberflächen wie von Rohren, Heï zungen, Herden und Kühischränken. Es besteht ein erhôhtes Risiko durch elektri- schen Schlag, wenn Ihr Kôrper geerdet ist. €) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhôht das Ri- siko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Ôl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhôhen das Risiko eines elektrischen Schlages. €) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungskabel, die auch für den Au- Benbereich geeignet sind. Die Anwen- dung eines für den AuBenbereich æ Unfällen führen. geeigneten Verlängerungskabels verrin- & b) Arbeiten Sie mit dem Elektrowerkzeug gert das Risiko eines elektrischen Schla- nicht in explosionsgefährdeter Umge- ges. bung, in der sich brennbare Flüssigkei- f) Wenn der Betrieb des Elektrowerkzeu- ten, Gase oder Stäube befinden. Elektro- ges in feuchter Umgebung nicht ver- werkzeuge erzeugen Funken, die den meidbar ist, verwenden Sie einen Fehler- Staub oder die Dämpfe entzünden kôn- stromschutzschalter. Der Einsatz eines nen. Fehlerstromschutzschalters vermindert c) Halten Sie Kinder und andere Personen das Risiko eines elektrischen Schlages. während der Benutzung des Elektro- 3) Sicherheit von Personen werkzeugs fern. Bei Ablenkung kënnen Sie die Kontrolle über das Gerät verlieren. 2) Seien Sie aufmerksam, achten Sie dar- auf, was Sie tun, und gehen Sie mit Ver-

2) Elektrische Sicherheit nunft an die Arbeit mit einem Elektro-

a) Der Anschlussstecker des Elektrowerk- werkzeug. Benutzen Sie kein zeuges muss in die Steckdose passen. Elektrowerkzeug, wenn Sie müde sind Der Stecker darf in keiner Weise verän- oder unter dem Einfluss von Drogen, Al- dert werden. Verwenden Sie keine Adap- kohol oder Medikamenten stehen. Ein terstecker gemeinsam mit schutzgeerde- Moment der Unachtsamkeit beim Ge- ten Elektrowerkzeugen. Unveränderte brauch des Elektrowerkzeuges kann zu Stecker und passende Steckdosen verrin- ernsthaften Verletzungen führen. gern das Risiko eines elektrischen Schla- ges. 1 609 929 S13 | (19.3.10) Bosch Power Tools Ps PS

b) Tragen Sie persënliche Schutzausrüs- tung und immer eine Schutzbrille. Das Tragen persônlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehôrschutz, je nach Art und Einsatz des Elektrowerkzeu- ges, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte In- betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieBen, es auf- nehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung anschlie- Ben, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verlet- zungen führen. €) Vermeiden Sie eine abnormale Kôrper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kônnen Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lan- ge Haare kônnen von sich bewegenden Teilen erfasst werden.

8) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden kännen, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub ver- ringern. le. Deutsch | 7

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdo- se und/oder entfernen Sie den Akku, be- vor Sie Geräteeinstellungen vornehmen, Zubehôrteile wechseln oder das Gerät weglegen. Diese VorsichtsmaBnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge auBerhalb der Reichweite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. €) Pflegen Sie Elektrowerkzeuge mit Sorg- fait. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Un- fälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. Bosch Power Tools

Lis 8 | Deutsch £) Verwenden Sie Elektrowerkzeug, Zube- hôr, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksich- tigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

2) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Kreissägen > GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Säge- blatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten, kônnen diese vom Sägeblatt nicht verletzt werden. Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhôhe unter dem Werkstück sicht- bar sein.

Halten Sie das zu sägende Werkstück nie- mals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Kôrperkon- takt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.

Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbei- ten ausführen, bei denen das Einsatzwerk- zeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges un- ter Spannung und führt zu einem elektri- schen Schlag. le. Verwenden Sie beim Längsschneiden im- mer einen Anschlag oder eine gerade Kan- tenführung. Dies verbessert die Schnitt- genauigkeit und verringert die Môglichkeit, dass das Sägeblatt klemmt. Verwenden Sie immer Sägeblätter in der richtigen Grôfe und mit passender Aufnah- mebohrung (z. B. sternfôrmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Sä- ge konstruiert, für optimale Leistung und Be- triebssicherheit. Ursachen und Vermeidung eines Rück- schlags: — Ein Rückschlag ist die plôtzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Rich- tung der Bedienperson bewegt. — Wenn sich das Sägeblatt in dem sich schlieBenden Sägespalt verhakt oder ver- klemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienper- son zurück. - Wird das Sägeblatt im Sägeschnitt ver- dreht oder falsch ausgerichtet, kônnen sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wo- durch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete VorsichtsmaBnahmen, wie nachfolgend beschrieben, verhindert werden. > Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen kônnen. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis mit Ihrem Kërper bringen. Bei einem Rück- schlag kann die Säge rückwärts springen, je- doch kann die Bedienperson durch geeignete VorsichtsmaBnahmen die Rückschlagkräfte beherrschen.

Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich be- wegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. > Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und über- prüfen Sie, ob die Sägezähne nicht im Werk- stück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus be- wegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. Stützen Sie groBe Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. GroBe Platten kôn- nen sich unter ihrem Eigengewicht durchbie- gen. Platten müssen auf beiden Seiten abge- stützt werden, sowohl in Nähe des Sägespalts als auch an der Kane. Verwenden Sie keine stumpfen oder be- schädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhôhte Reibung, Klemmen des Säge- blattes und Rückschlag. Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklem- men und ein Rückschlag auftreten. Seien Sie besonders vorsichtig bei ,Tauch- schnitten“ in bestehende Wände oder ande- re nicht einsehbare Bereiche. Das eintau- chende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

le. Deutsch | 9 Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schlieBt. Verwenden Sie die Säge nicht, wenn die un- tere Schutzhaube nicht frei beweglich ist und sich nicht sofort schlieBt. Klemmen oder binden Sie die untere Schutzhaube niemals in geëffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen wer- den. Ôffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwin- keln und -tiefen weder das Sägeblatt noch andere Teile berührt. Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Sä- ge vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, Klebrige Ablage- rungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzôgert arbeiten. ffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie ,Tauch- und Winkelschnitten“, Ôffnen Sie die untere Schutzhaube mit dem Rückzieh- hebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eingetaucht ist. Bei allen anderen Sägearbeiten muss die un- tere Schutzhaube automatisch arbeiten. Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein un- geschütztes, nachlaufendes Sägeblatt be- wegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Greifen Sie nicht mit den Händen in den Spanauswurf. Sie Kônnen sich an rotieren- den Teilen verletzen. Arbeiten Sie mit der Säge nicht über Kopf. Sie haben so keine ausreichende Kontrolle über das Elektrowerkzeug. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu- spüren, oder ziehen Sie die ërtliche Versor- gungsgesellschaft hinzu. Kontakt mit Elek- troleitungen kann zu Feuer und elektrischem Bosch Power Tools 1 609 929 813 | (19.3.10)

Lis 10 | Deutsch Schlag führen. Beschädigung einer Gaslei- tung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschä- digung oder kann einen elektrischen Schlag verursachen.

Betreiben Sie das Elektrowerkzeug nicht stationär. Es ist für einen Betrieb mit Säge- tisch nicht ausgelegt. Verwenden Sie keine Sägeblätter aus HSS- Stahl. Solche Sägeblätter kônnen leicht bre- chen. > Sägen Sie keine Eisenmetalle. Glühende Späne kônnen die Staubabsaugung entzün- den.

Halten Sie das Elektrowerkzeug beim Arbei- ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk- zeug wird mit zwei Händen sicherer geführt. Sichern Sie das Werkstück. Ein mit Spann- vorrichtungen oder Schraubstock festgehal- tenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es able- gen. Das Einsatzwerkzeug kann sich verha- ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Ka- bel erhôhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäfer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs- und Querschnitte mit geradem Schnittverlauf und auf Gehrung in Holz auszu- führen. Mit entsprechenden Sägeblättern kôn- nen auch dünnwandige Nichteisenmetalle, z.B. Profile, gesägt werden. Das Bearbeiten von Eisenmetallen ist nicht zu- lässig. Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Elek- trowerkzeuges auf der Grafikseite.

Einschaltsperre für Ein-/Ausschalter Ein-/Ausschalter Zusatzgriff (isolierte Grifffläche) Spindel-Arretiertaste Skala Gehrungswinkel Innensechskantschlüssel Flügelschraube für Gehrungswinkelvorwahl Flügelschraube für Parallelanschlag Sichtfenster für Schnittlinie ,CutControl“ (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Parallelanschlag 11 Pendelschutzhaube 12 Grundplatte 13 Verstellhebel für Pendelschutzhaube 14 Flügelschraube für Gehrungswinkelvorwahl 15 Schutzhaube 16 Spanauswurf 17 Handgriff (isolierte Grifffläche) 18 Spannschraube mit Scheibe 19 Spannflansch 20 Kreissägeblatt* 21 Aufnahmeflansch 22 Sägespindel 23 Absaugschlauch* 24 Umlenkrohr für Späne 25 Staub-/Spänebox* 26 Schieber für Staub-/Spänebox 27 Spannhebel für Schnitttiefenvorwahl 28 Schnitttiefenskala © © Nu BR wN

É & OBi_BUCH-841-005.book Page 11 Friday, March 19, 2010 12:02 PM 29 Schnittmarkierung 45° 30 Schnittmarkierung 0° 31 Schraubzwinge* Deutsch | 11 33 Taste für Führungsschienenverriegelung *Abgebildetes oder beschriebenes Zubehër gehôrt nicht zum Standard-Lieferumfang. Das vollständige

32 Führungsschiene* Zubehër finden Sie in unserem Zubehôrprogramm. Technische Daten Handkreissäge PKS55 PKS55A PKS66A PKS 66 AF* Sachnummer 3 603 E00 0. 3603010. 3 603 E02 0. Nennaufnahmeleistung w 1200 1200 1600 Leerlaufdrehzahl min? 5600 5600 5000 max. Schnitttiefe — bei Gehrungswinkel 0° mm 55 55 66 — bei Gehrungswinkel 45° mm 38 38 48 Spindelarretierung . . . CutControl = . . Staub-/Spänebox = . . Abmessungen Grundplatte mm 288x153 288x153 327 x 160 A max. Sägeblattdurchmesser mm 160 160 190 A min. Sägeblattdurchmesser mm 150 150 184 max. Stammblattdicke mm 18 18 18 Aufnahmebohrung mm 20 20 30 Gewicht entsprechend EPTA-Procedure 01/2003 kg 3,9 3,9 54 Schutzklasse Eu E/u Eyu Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausfüh- rungen kônnen diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel- ner Elektrowerkzeuge kônnen varieren. Nur für Elektrowerkzeuge ohne Anlaufstrombegrenzung: Einschaltvorgänge erzeugen kurzfristige Spannungsabsen- kungen. Bei ungünstigen Netzbedingungen kônnen Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedan- zen kleiner als 0,36 Ohm sind keine Stérungen zu erwarten.

• PKS 66 AF mit Führungsschiene Schwingungsgesamtwerte (Vektorsumme dreier

Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektro- Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert à, =4,0 m/s?, Unsi- cherheit K =1,5 m/s?. werkzeugs beträgt typischerweise: Schalldruck- pegel 101 dB(A); Schallleistungspegel 112 dB(A). Unsicherheit K=3 dB. Gehërschutz tragen! Bosch Power Tools

Lis 12 | Deutsch Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhôhen. Für eine genaue Abschätzung der Schwingungs- belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein- satz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich re- duzieren. Legen Sie zusätzliche SicherheitsmaBnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Konformitätserklärung CE Wir erklären in alleiniger Verantwortung, dass das unter ,Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60745 ge- mäB den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG. Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering 7572 iv And free Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strôtgen Head of Product Certification le. Montage Kreissägeblatt einsetzen/wechseln

Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Säge- blattes besteht Verletzungsgefahr. Verwenden Sie nur Sägeblätter, die den in dieser Bedienungsanleitung angegebenen Kenndaten entsprechen. Verwenden Sie keinesfalls Schleifscheiben als Einsatzwerkzeug. Sägeblatt auswählen Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Sägeblatt demontieren (siehe Bild A) Legen Sie das Elektrowerkzeug zum Werkzeug- wechsel am besten auf die Stirnseite des Motor- gehäuses. Drücken Sie die Spindel-Arretiertaste 4 und halten Sie diese gedrückt. Betätigen Sie die Spindel-Arretiertaste 4 nur bei stillstehender Sägespindel. Das Elektrowerkzeug kann sonst beschädigt wer- den. Drehen Sie mit dem Innensechskantschlüs- sel 6 die Spannschraube 18 in Drehrichtung © heraus. Schwenken Sie die Pendelschutzhaube 11 zurück und halten Sie diese fest. Nehmen Sie den Spannflansch 19 und das Sägeblatt 20 von der Sägespindel 22 ab. Sägeblatt montieren (siehe Bild A) Legen Sie das Elektrowerkzeug zum Werkzeug- wechsel am besten auf die Stirnseite des Motor- gehäuses. Reinigen Sie das Sägeblatt 20 und alle zu montierenden Spannteile. Schwenken Sie die Pendelschutzhaube 11 zurück und halten Sie diese fest. 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis — Setzen Sie das Sägeblatt 20 auf den Aufnah- meflansch 21 auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) und der Drehrichtungspfeil auf der Schutzhaube 15 müssen übereinstimmen. — Setzen Sie den Spannflansch 19 auf und schrauben Sie die Spannschraube 18 in Drehrichtung @ ein. Achten Sie auf die richti- ge Einbaulage von Aufnahmeflansch 21 und Spannflansch 19. — Drücken Sie die Spindel-Arretiertaste 4 und halten Sie diese gedrückt. — Ziehen Sie mit dem Innensechskantschlüssel 6 die Spannschraube 18 in Drehrichtung @ fest. Das Anzugsmoment soll 6-9 Nm betra- gen, das entspricht handfest zzgl. Umdre- hung. Staub-/Späneabsaugung (siehe Bilder B-E) > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. > Stäube von Materialien wie bleihaltigem An- strich, einigen Holzarten, Mineralien und Me- tall kKënnen gesundheitsschädlich sein. Be- rühren oder Einatmen der Stäube kônnen allergische Reaktionen und/oder Atem- wegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchen- staub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbe- handlung (Chromat, Holzschutzmittel). As- besthaltiges Material darf nur von Fachleuten bearbeitet werden. — Benutzen Sie môglichst eine Staubabsau- gung. — Sorgen Sie für gute Belüftung des Arbeits- platzes. — Es wird empfohlen, eine Atemschutzmas- ke mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschrif- ten für die zu bearbeitenden Materialien. Deutsch | 13 Hinweis: Verwenden Sie beim Sägen immer das Umlenkrohr 24 oder die Staub-/Spänebox 25, um nicht von umherfliegenden Spänen getroffen zu werden. Das Umlenkrohr 24 kann mit oder ohne ange- schlossene Staub-/Späneabsaugung verwendet werden. Drehen Sie das Umlenkrohr 24 je nach Anwendung so, dass Sie nicht von den Spänen getroffen werden und stecken Sie es fest in den Spanauswurf 16. Fremdabsaugung (siehe Bild B) Stecken Sie einen Absaugschlauch 23 (Zube- hôr) auf den Spanauswurf 16. Verbinden Sie den Absaugschlauch 23 mit einem Staubsauger (Zubehër). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung. Das Elektrowerkzeug kann direkt an die Steck- dose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden. Dieser wird beim Einschalten des Elektrowerk- zeuges automatisch gestartet. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Eigenabsaugung (siehe Bilder C-E) Die Staub-/Spänebox 25 kann für kleinere Arbei- ten mit geschlossenem Schieber 26 benutzt werden. Bei grôBeren Arbeiten sollten Sie den Schieber 26 offen lassen, so dass die Späne he- rausfallen kônnen. Stecken Sie die Staub-/Spänebox 25 fest in den Spanauswurf 16. Entleeren Sie die Staub-/Spänebox 25 rechtzei- tig, damit die Effizienz erhalten bleibt. Zum Entleeren der Staub-/Spänebox 25 ziehen Sie diese vom Spanauswurf 16 ab. Drücken Sie Schieber 26 nach oben, drehen Sie die Staub-/Spänebox 25 auf die Seite und entleeren Sie diese. Reinigen Sie den Anschlussstutzen der Staub-/Spänebox 25 vor dem Aufstecken. Bosch Power Tools 1 609 929 813 | (19.3.10)

Lis 14 | Deutsch Betrieb Betriebsarten > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. Schnitttiefe einstellen (siehe Bild F) > Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhôhe unter dem Werkstück sicht- bar sein. Lôsen Sie den Spannhebel 27. Für eine kleinere Schnitttiefe ziehen Sie die Säge von der Grund- platte 12 weg, für eine grôBere Schnitttiefe drü- cken Sie die Säge zur Grundplatte 12 hin. Stel- len Sie das gewünschte MaB an der Schnitttiefenskala ein. Ziehen Sie den Spannhe- bel 27 wieder fest. Gehrungswinkel einstellen Lôsen Sie die Flügelschrauben 7 und 14. Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte MaB an der Skala 5 ein. Schrauben Sie die Flügelschrauben 7 und 14 wieder fest. Hinweis: Bei Gehrungsschnitten ist die Schnitt- tiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala 28. Schnittmarkierungen (siehe Bild G) (PKS 55 A/PKS 66 A/PKS 66 AF) Das nach vorn ausklappbare Sichtfenster ,Cut- Control“ 9 dient der präzisen Führung der Kreis- säge an der auf dem Werkstück aufgebrachten Schnittlinie. Das Sichtfenster ,CutControl“ 9 hat je eine Markierung für den rechtwinkligen Schnitt und für den 45°-Schnitt. Die Schnittmarkierung 0° (30) zeigt die Position des Sägeblattes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45° (29) zeigt die Position des Sägeblattes bei 45°-Schnitt. se D Für einen maBgenauen Schnitt setzen Sie die kreissäge wie im Bild gezeigt an das Werkstück. Führen Sie am besten einen Probeschnitt durch. Schnittmarkierungen (PKS 55) Die Schnittmarkierung 0° (30) zeigt die Position des Sägeblattes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45° (29) zeigt die Position des Sägeblattes bei 45°-Schnitt. Für einen maBgenauen Schnitt setzen Sie die kreissäge wie im Bild gezeigt an das Werkstück. Führen Sie am besten einen Probeschnitt durch. Inbetriebnahme > Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Anga- ben auf dem Typenschild des Elektrowerk- zeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge kônnen auch an 220 V betrieben werden. Ein-/Ausschalten Zur Inbetriebnahme des Elektrowerkzeuges be- tätigen Sie zuerst die Einschaltsperre 1 und drü cken anschlieBend den Ein-/Ausschalter 2 und halten ihn gedrückt. 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 2 los. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 2 nicht arretiert werden, son- dern muss während des Betriebes ständig ge- drückt bleiben. Arbeitshinweise Schützen Sie Sägeblätter vor StoB und Schlag. Führen Sie das Elektrowerkzeug gleichmäig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem Elektrowerkzeug schaden. Die Sägeleistung und die Schnittqualität hängen wesentlich vom Zustand und der Zahnform des Sägeblattes ab. Verwenden Sie deshalb nur scharfe und für den zu bearbeitenden Werkstoff geeignete Sägeblätter. Sägen von Holz Die richtige Wahl des Sägeblattes richtet sich nach Holzart, Holzqualität und ob Längs- oder Querschnitte gefordert sind. Bei Längsschnitten von Fichte entstehen lange, spiralfôrmige Späne. Buchen- und Eichenstäube sind besonders ge- sundheitsgefährdend, arbeiten Sie deshalb nur mit Staubabsaugung. Sägen von Nichteisenmetall Hinweis: Verwenden Sie nur ein für Nichteisen- metall geeignetes, scharfes Sägeblatt. Dies ge- währleistet einen sauberen Schnitt und verhin- dert das Klemmen des Sägeblattes. Führen Sie das Elektrowerkzeug eingeschaltet gegen das Werkstück und sägen Sie es vorsich- tig an. Arbeiten Sie anschlieBend mit wenig Vor- schub und ohne Unterbrechung weiter. Beginnen Sie den Schnitt bei Profilen immer an der schmalen Seite, bei U-Profilen nie an der of- fenen Seite. Stützen Sie lange Profile ab, um das Klemmen des Sägeblattes und einen Rückschlag des Elektrowerkzeuges zu vermeiden. Deutsch | 15 Sägen mit Parallelanschlag (siehe Bild H) Der Parallelanschlag 10 ermôglicht exakte Schnitte entlang einer Werkstückkante, bezie- hungsweise das Schneiden maBgleicher Strei- fen. Lôsen Sie die Flügelschraube 8 und schieben Sie die Skala des Parallelanschlags 10 durch die Führung in der Grundplatte 12. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der entsprechenden Schnittmarkierung 30 bzw. 29 ein, siehe Abschnitt ,Schnittmarkierungen". Drehen Sie die Flügelschraube 8 wieder fest. Sägen mit Hilfsanschlag (siehe Bild 1) Zur Bearbeitung groBer Werkstücke oder zum Schneiden gerader Kanten kônnen Sie ein Brett oder eine Leiste als Hilfsanschlag am Werkstück befestigen und die Kreissäge mit der Grundplat- te am Hilfsanschlag entlangführen. Sägen mit Führungsschiene (siehe Bilder J-L) Mit der Hilfe der Führungsschiene 32 kônnen Sie geradlinige Schnitte durchführen. Der Haftbelag verhindert das Verrutschen der Führungsschiene und schont die Werkstück- oberfläche. Die Führungsschiene 32 lässt sich verlängern. Drehen Sie dazu die Führungsschiene 32 um 180° und stecken Sie die beiden Führungsschie- nen 32 zusammen. Drücken Sie zum Arretieren die Taste 33. Zum Demontieren drücken Sie die Taste 33 auf der anderen Seite und ziehen die Führungsschienen 82 auseinander. Die Führungsschiene 32 hat auf der Oberseite zwei Markierungen. Die Seite mit der Markie- rung ,90°“* verwenden Sie für rechtwinklige Schnitte, die Seite mit der Markierung ,45°* verwenden Sie für alle anderen Gehrungsschnit- te. Die Gummilippe an der Führungsschiene bietet bei 90°- und 45°-Schnitten einen SpanreiB- schutz, der beim Sägen von Holzwerkstoffen ein AusreiBen der Oberfläche verhindert. Die Gummilippe wird beim ersten Sägevorgang auf Ihre Kreissäge angepasst und dabei etwas abgesägt. Bosch Power Tools 1 609 929 813 | (19.3.10)

Lis 16 | Deutsch Hinweis: Die Führungsschiene 32 muss an der anzusägenden Werkstückseite stets bündig am Werkstück anliegen und darf nicht überstehen. Sollte die Führungsschiene 32 am Werkstücken- de überstehen, lassen Sie die Kreissäge nicht auf der Führungsschiene 32 stehen, ohne die Kreissäge festzuhalten. Die Führungsschiene 32 ist aus Kunststoff und trägt die Kreissäge nicht. Befestigen Sie die Führungsschiene 32 mit den speziellen Schraubzwingen 31 auf dem Werk- stück. Achten Sie darauf, dass die Wälbung an der Innenseite der Schraubzwinge 31 in der ent- sprechenden Aussparung der Führungsschiene 32 sitzt. Schalten Sie das Elektrowerkzeug ein und füh- ren Sie es gleichmäBig und mit leichtem Schub in Schnittrichtung. Wartung und Service Wartung und Reinigung > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. > Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Die Pendelschutzhaube muss sich immer frei bewegen und selbsttätig schlieBen kônnen. Hal- ten Sie deshalb den Bereich um die Pendel- schutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. Nicht beschichtete Sägeblätter kônnen durch ei- ne dünne Schicht säurefreies Ôl vor Korrosions- ansatz geschützt werden. Entfernen Sie vor dem Sägen das ÔI wieder, weil Holz sonst fleckig wird. Harz- oder Leimreste auf dem Sägeblatt beein- trächtigen die Schnittqualität. Reinigen Sie des- halb Sägeblätter gleich nach dem Gebrauch. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfal- len, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerk- zeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung lhres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen ger- ne bei Fragen zu Kauf, Anwendung und Einstel- lung von Produkten und Zubehôren. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld - Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11 € Festnetzpreis 14 ct/min, hôchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, hôchstens 42 ct/min aus Mobilfunknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Ôsterreich Tel.: +48 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 2011 E-Mail service.elektrowerkzeuge@at.bosch.com 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Elektrowerkzeuge, Zubehôr und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! GemäB der Europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektrowerk- zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Anderungen vorbehalten. le.
