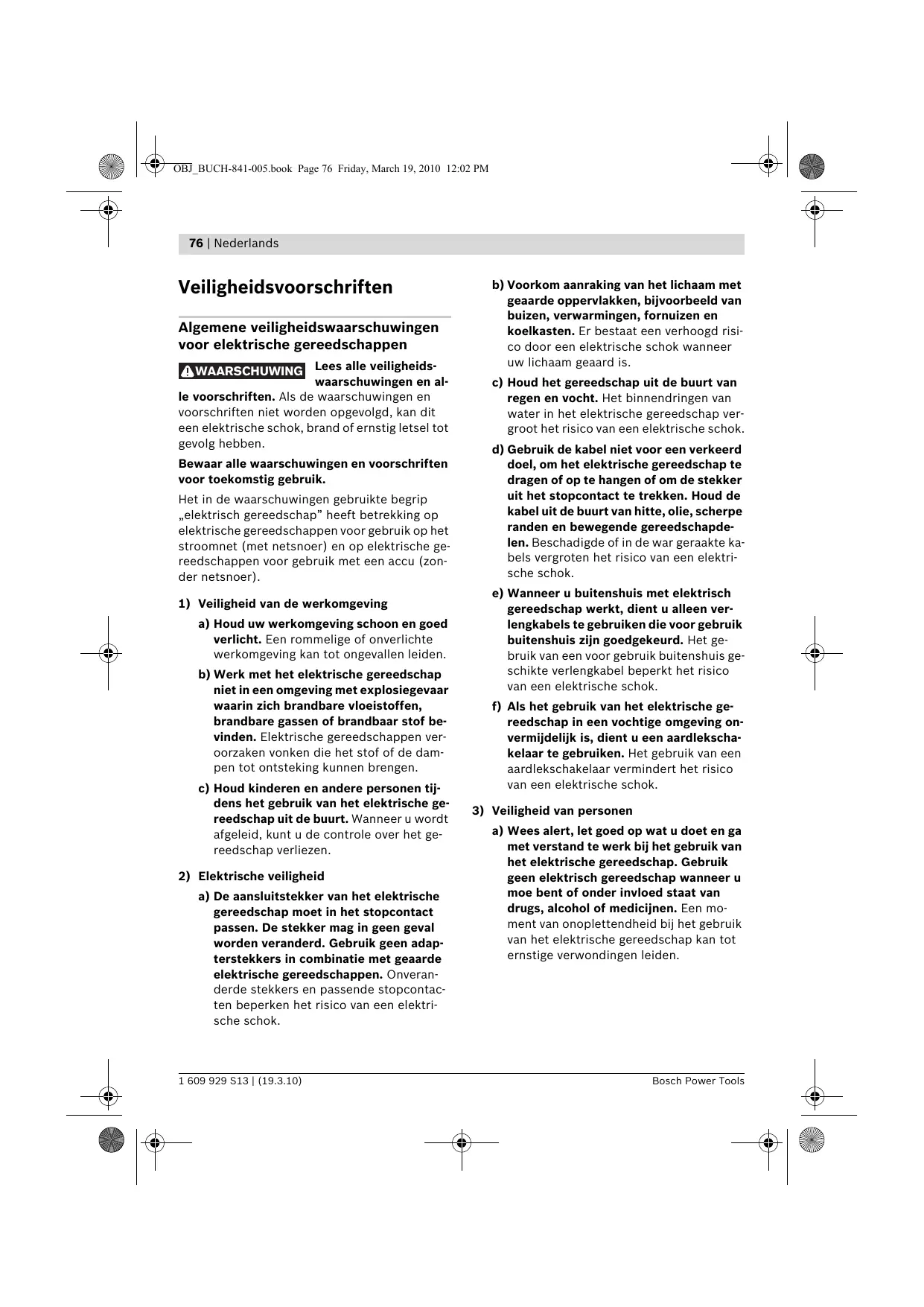

Lis 76 | Nederlands Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elektrische gereedschappen EN Les alle veiligheids- waarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip .elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische ge- reedschappen voor gebruik met een accu (zon- der netsnoer).

1) Veiligheid van de werkomgeving

2) Houd uw werkomgeving schoon en goed

verlicht, Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen ver- oorzaken vonken die het stof of de dam- pen tot ontsteking kunnen brengen. €) Houd kinderen en andere personen tij- dens het gebruik van het elektrische ge- reedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adap- terstekkers in combinatie met geaarde elektrische gereedschappen. Onveran- derde stekkers en passende stopcontac- ten beperken het risico van een elektri- sche schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risi- co door een elektrische schok wanneer uw lichaam geaard is. €) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap ver- groot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapde- len. Beschadigde of in de war geraakte ka- bels vergroten het risico van een elektri- sche schok. €) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen ver- lengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis ge- schikte verlengkabel beperkt het risico van een elektrische schok. #) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving on- vermijdelijk is, dient u een aardlekscha- kelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mo- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. 1 609 929 813 | (19.3.10) Bosch Power Tools le.

b) Draag persoonlijke beschermende uit- rusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermen- de uitrusting zoals een stofmasker, slip- vaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische ge- reedschap, vermindert het risico van ver- wondingen. €) Voorkom per ongeluk inschakelen. Con- troleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap op- pakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vin- ger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektri- sche gereedschap inschakelt. Een instel- gereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwon- dingen leiden. €) Voorkom een onevenwichtige lichaams- houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in on- verwachte situaties beter onder controle houden. f) Draag geschikte kleding. Drag geen los- hangende kleding of sieraden. Houd ha- ren, kleding en handschoenen uit de buurt van bewegende delen. Loshangen- de kleding, lange haren en sieraden kun- nen door bewegende delen worden mee- genomen.

8) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon- teerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist wor- den gebruikt. Het gebruik van een stofaf- zuiging beperkt het gevaar door stof. le. Nederlands | 77

4) Zorgvuldige omgang met en zorgvuldig ge-

bruik van elektrische gereedschappen a) Overbelast het gereedschap niet. Ge- bruik voor uw werkzaamheden het daar- voor bestemde elektrische gereedschap. Met het passende elektrische gereed- schap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elek- trisch gereedschap dat niet meer kan wor- den in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. €) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereed- schap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voor- komt onbedoeld starten van het elektri- sche gereedschap. d) Bewaar niet-gebruikte elektrische ge- reedschappen buiten bereik van kinde- ren. Laat het gereedschap niet gebr ken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereed- schappen zijn gevaarlijk wanneer deze door onervaren personen worden ge- bruikt. €) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functio- neren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhou- den snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Bosch Power Tools

Lis 78 | Nederlands £) Gebruik elektrisch gereedschap, toebe- horen, inzetgereedschappen en dergelij- ke volgens deze aanwijzingen. Let daar- bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het ge- bruik van elektrische gereedschappen voor andere dan de voorziene toepassin- gen kan tot gevaarlijke situaties leiden.

2) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vak- kundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het ge- reedschap in stand blijft. Veiligheidsvoorschriften voor cirkelza- gen > GEVAAR: Houd uw handen uit de buurt van de zaagomgeving en het zaagblad. Houd met uw andere hand de extra handgreep of het motorhuis vast. Als u de zaagmachine met beide handen vasthoudt, kunnen uw handen niet door het zaagblad verwond worden. Grijp niet onder het werkstuk. De be- schermkap kan u onder het werkstuk niet te- gen het zaagblad beschermen. Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een volle- dige tandhoogte onder het werkstuk zicht- baar te zijn. Houdt het te zagen werkstuk nooit in uw hand of op uw been vast. Zet het werkstuk in een stabiele opname vast. Het is belang- rijk om het werkstuk goed te bevestigen, om het gevaar van contact met het lichaam, vast- klemmen van het zaagblad of verlies van de controle te minimaliseren. Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzet- gereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereed- schap onder spanning en leidt tot een elektri- sche schok.

le. Gebruik bij het schulpen altijd een aanslag of een rechte randgeleiding. Dit verbetert de zaagnauwkeurigheid en verkleint de moge- lijkheid dat het zaagblad vastklemt. Gebruik altijd zaagbladen met de juiste maat en met een passende vorm van het op- nameboorgat (bijv. stervormig of rond). Zaagbladen die niet bij de montagedelen van de zaagmachine passen, lopen niet rond en leiden tot het verliezen van de controle. Gebruik nooit beschadigde of verkeerde on- derlegringen of schroeven voor het zaag- blad. De onderlegringen en schroeven voor het zaagblad zijn speciaal geconstrueerd voor deze zaagmachine, voor optimaal ver- mogen en optimale bedrijfszekerheid. Oorzaken en voorkoming van een terugslag: — Een terugslag is de plotselinge reactie als gevolg van een vasthakend, vastklemmend of verkeerd gericht zaagblad. Deze reactie leidt ertoe dat een ongecontroleerde zaagmachi- ne uit het werkstuk omhoogkomt en in de richting van de bedienende persoon be- weegt. — Als het zaagblad in de zich sluitende zaag- groef vasthaakt of vastklemt, wordt het ge- blokkeerd en slaat de motorkracht de zaag- machine in de richting van de bedienende persoon terug. — Als het zaagblad in de zaagopening wordt gedraaid of verkeerd wordt gericht, kunnen de tanden van de achterste zaagbladrand in het oppervlak van het werkstuk vasthaken, waardoor het zaagblad uit de zaagopening beweegt en achteruitspringt in de richting van de bedienende person. Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van de zaagmachine. Terugslag kan worden voorkomen door geschikte voorzorgsmaatre- gelen, zoals hieronder beschreven. 1 609 929 813 | (19.3.10) Bosch Power Tools

Houd de zaagmachine met beide handen vast en breng uw armen in een stand waarin u de terugslagkrachten kunt opvangen. Blijf altijd opzij van het zaagblad en breng het zaagblad nooit op één lijn met uw lichaam. Bij een terugslag kan de zaagmachine naar achteren springen. De bedienende persoon kan de terugslagkrachten echter door ge- schikte voorzorgsmaatregelen beheersen. Als het zaagblad vastklemt of als u de werk- zaamheden onderbreekt, schakelt u de zaagmachine uit en houdt u deze rustig in het werkstuk totdat het zaagblad tot stil- stand is gekomen. Probeer nooit om de zaagmachine uit het werkstuk te verwijde- ren of de machine achteruit te trekken zo- lang het zaagblad beweegt. Anders kan er een terugslag optreden. Stel de oorzaak van het vastklemmen van het zaagblad vast en maak deze ongedaan. Als u een zaagmachine die in het werkstuk steekt weer wilt starten, centreert u het zaagblad in de zaaggroef en controleert u of de zaagtanden niet in het werkstuk zijn vastgehaakt. Als het zaagblad vastklemt, kan het uit het werkstuk bewegen of een terug- slag veroorzaken wanneer de zaagmachine opnieuw wordt gestart.

Ondersteun grote platen om het risico van een terugslag door een vastklemmend zaag- blad te verminderen. Grote platen kunnen onder hun eigen gewicht doorbuigen. Platen moeten aan beide zijden worden onder- steund, zowel in de buurt van de zaagope- ning als aan de rand.

Gebruik geen stompe of beschadigde zaag- bladen. Zaagbladen met stompe of verkeerd gerichte tanden veroorzaken door een te nauwe zaagopening een verhoogde wrijving, vastklemmen van het zaagblad of terugslag.

Draai voor het begin van de zaagwerkzaam- heden de instellingen voor de zaagdiepte en de zaaghoek vast. Als de instellingen tijdens het zagen veranderen, kan het zaagblad vast- klemmen en kan er een terugslag optreden.

le. Nederlands | 79 Wees bijzonder voorzichtig bij ,invallend zagen” in bestaande muren of andere plaat- sen zonder voldoende zicht. Het invallende zaagblad kan bij het zagen in niet-zichtbare voorwerpen blokkeren en een terugslag ver- oorzaken. Controleer voor elk gebruik of de onderste beschermkap correct sluit. Gebruik de zaagmachine niet als de onderste be- schermkap niet vrij kan bewegen en niet on- middellijk sluit. Klem of bind de onderste beschermkap nooit in de geopende stand vast. Als de zaagmachine op de vloer val, kan de onderste beschermkap verbogen wor- den. Open de beschermkap met de terug- trekhendel en controleer dat de kap vrij be- weegt en dat deze bij alle zaaghoeken en zaagdiepten het zaagblad of andere delen niet aanraakt. Controleer de functie van de veer voor de onderste beschermkap. Als de onderste be- schermkap en de veer niet correct werken, dient u de zaagmachine te laten repareren voordat u deze gebruikt. Beschadigde de- len, plakkende aanslag of ophoping van spa- nen laten de onderste beschermkap ver- traagd werken. Open de onderste beschermkap alleen met de hand bij bijzondere zaagwerkzaamhe- den, zoals invallend zagen en haaks zagen. Open de onderste beschermkap met de te- rugtrekhendel en laat deze los zodra het zaagblad in het werkstuk is ingevallen. Bij alle andere zaagwerkzaamheden moet de on- derste beschermkap automatisch werken. Leg de zaagmachine niet op de werkbank of op de vloer zonder dat de onderste be- schermkap het zaagblad bedekt. Een onbe- schermd uitlopend zaagblad beweegt de zaagmachine tegen de zaagrichting en zaagt wat er in de weg komt. Let op de uitlooptijd van de zaagmachine. Grijp niet met uw handen in de spaanaf- voer. U kunt zich aan ronddraaiende delen verwonden. Werk met de zaagmachine niet boven uw hoofd. Zo heeft u geen voldoende controle over het elektrische gereedschap. Bosch Power Tools 1 609 929 813 | (19.3.10)

Lis 80 | Nederlands > Gebruik een geschikt detectieapparaat om verborgen stroom, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt ma- teriële schade en kan een elektrische schok veroorzaken. > Gebruik het elektrische gereedschap niet stationair. Het is niet geconstrueerd voor ge- bruik met een zaagtafel. > Gebruik geen zaagbladen van HSS-staal. Dergelijke zaagbladen kunnen gemakkelijk breken. >» Zaag geen ijzermetaal. Gloeiende spanen kunnen de stofafzuiging doen ontbranden. > Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide han- den vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. > Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. > Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. > Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de be- schadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Bescha- digde kabels vergroten het risico van een elektrische schok. beschrijving Lees alle veiligheidswaarschuwin- gen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het met een vaste steun en een recht verlopen- de zaaglijn schulpen, afkorten en verstek zagen in hout. Met geschikte zaagbladen kunnen ook dunne non-ferrometalen worden gezaagd, bij- voorbeeld profielen. Het bewerken van ijzermetaal is niet toegestaan. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

Inschakelblokkering voor aan/uit-schakelaar 2 Aan/uit-schakelaar 3 Extra handgreep (geïsoleerd greepvlak) 4 Blokkeerknop uitgaande as 5 Schaalverdeling verstekhoek 6 Inbussleutel

Vleugelschroef voor vooraf instelbare verstekhoek 8 Vieugelschroef voor parallelgeleider 9 Kikvenster voor zaaglin .CutControl” (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Parallelgeleider 11 Pendelbeschermkap 12 Voetplaat 13 Verstelhendel voor pendelbeschermkap 14 Vleugelschroef voor vooraf instelbare verstekhoek 15 Beschermkap 16 Spaanañvoer 17 Handgreep (geïsoleerd greepvlak) 18 Spanschroef met ring 19 Spanflens 20 Cirkelzaagblad* 1 609 929 813 | (19.3.10) Bosch Power Tools

É & OBi_BUCH-841-005.book Page 81 Friday, March 19, 2010 12:02 PM & | Éd Nederlands | 81 21 Opnameflens 28 Zaagdiepteschaalverdeling 22 Uitgaande as 29 Zaagmarkering 45° 23 Afzuigslang* 30 Zaagmarkering 0° 24 Omkeerbuis voor spanen 31 Lijmklem* 25 Stof- en spanenbox* 32 Geleidingsrail* 26 Schuif voor stof- en spanenbox 33 Toets voor vergrendeling geleidingsrail 27 Spanhendel voor vooraf instelbare zaag- * Niet elk afgebeeld en beschreven toebehoren wordt diepte standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma. Technische gegevens Cirkelzaag PKS55 PKS55A PKS66A PKS 66 AF* Zaaknummer 3 603 E00 0. 3603010. 3 603 E02 0. Opgenomen vermogen w 1200 1200 1600 Onbelast toerental mini 5600 5600 5000 Max. zaagdiepte — bij verstekhoek 0° mm 55 55 66 — bij verstekhoek 45° mm 38 38 48 4 Blokkering uitgaande as . . . 4 CutControl = . . Stof- en spanenbox = . . Afmetingen voetplaat mm 288x153 288x153 327 x 160 Max. zaagbladdiameter mm 160 160 190 Min. zaagbladdiameter mm 150 150 184 Max. zaagbladdikte mm 18 18 18 Opnameboorgat mm 20 20 30 Gewicht volgens EPTA-Procedure 01/2003 kg 3,9 3,9 54 Isolatieklasse Œy/u E/u Œ/u Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uit- voeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Alleen voor elektrische gereedschappen zonder aanloopstroombegrenzing: Inschakeling veroorzaakt een kortduren- de spanningsdaling. Bi ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,36 ohm worden geen storingen verwacht.

Lis 82 | Nederlands Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereed- schap bedraagt kenmerkend: geluidsdrukniveau 101 dB(A); geluidsvermogenniveau 112 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde à, =4,0 m/s?, onzeker- heid K =1,5 m/s?. Het in deze gebruiksaanwijzing vermelde tril- lingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschap- pen met elkaar te vergelijken. Het is ook ge- schikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereed- schap wordt gebruikt voor andere toepassin- gen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- belasting moet o0k rekening worden gehouden met de tijd waarin het gereedschap uitgescha- keld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeids- periode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter be- scherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Conformiteitsverklaring CE Wij verklaren als alleen verantwoordelijke dat het onder ,Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlinen 2004/108/EG en 2006/42/EG. Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering 7272 1V Andy Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strôtgen Head of Product Certification Montage Cirkelzaagblad inzetten of vervangen > Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. > Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar. > Gebruik alleen zaagbladei de in deze gebruiksaan: eisen. > Gebruik in geen geval slijpschijven als in- zetgereedschap. le voldoen aan g aangegeven Zaagblad kiezen Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Zaagblad demonteren (zie afbeelding A) Leg het elektrische gereedschap voor het wisse- len van toebehoren bij voorkeur op de voorzide van het motorhuis. — Druk op de asblokkeerknop 4 en houd deze ingedrukt. > Bedien de asblokkeerknop 4 alleen als de uitgaande as stilstaat. Anders kan het elek- trische gereedschap beschadigd raken. — Draai met de inbussieutel 6 de spanschroef 18 in draairichting @ naar buiten. — Draai de pendelbeschermkap 11 terug en houd deze vast. —_ Neem de spanflens 19 en het zaagblad 20 van de uitgaande as 22. 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis Zaagblad monteren (zie afbeelding A) Leg het elektrische gereedschap voor het wisse- len van toebehoren bij voorkeur op de voorzijde van het motorhuis. — Reinig het zaagblad 20 en alle te monteren spandelen. — Draai de pendelbeschermkap 11 terug en houd deze vast. — Zet het zaagblad 20 op de opnameflens 21. De zaagrichting van de tanden (pijlrichting op het zaagblad) en draairichtingspijl op de beschermkap 15 moeten overeenkomen. — Breng de spanflens 19 aan en draai de span- schroef 18 in draairichtng @ in. Let op de juiste inbouwpositie van opnameflens 21 en spanflens 19. — Druk op de asblokkeerknop 4 en houd deze ingedrukt. — Draai met de inbussleutel 6 de spanschroef 18 in draairichting © vast. Het aandraaimo- ment moet 6-9 Nm bedragen, dat komt over- een met handvast plus een % omwenteling. Afzuiging van stof en spanen (zie afbeeldingen B-E) > Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van ei- ken- en beukenhout, gelden als kankerver- wekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend material mag alleen door bepaalde vakmensen worden bewerkt. — Gebruik indien mogelijk een stofafzuiging. — Zorg voor een goede ventilatie van de werkplek. — Er wordt geadviseerd om een ademmas- ker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Nederlands | 83 Opmerking: Gebruik bij het zagen altijd de om- keerbuis 24 of de stof- en spanenbox 25 om niet door rondvliegende spanen geraakt te worden. De omkeerbuis 24 kan met of zonder aangeslo- ten stof- en spanenafzuiging worden gebruikt. Draai de omkeerbuis 24 afhankelijk van de toe- passing zodanig dat u niet door de spanen ge- raakt wordt en steek de omkeerbuis stevig in de spaanafvoer 16. Externe afzuiging (zie afbeelding B) Steek een afzuigslang 23 (toebehoren) op de spaanafvoer 16. Verbind de afzuigslang 23 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing. Het elektrische gereedshcap kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-allroundzuiger met afstandsbediening. Deze wordt bij het inschakelen van het elektri- sche gereedschap automatisch gestart. De stofzuiger moet geschikt zijn voor het te be- werken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger. Eigen afzuiging (se billede C-E) De stof- en spanenbox 25 kan voor kleine werk- zaamheden met gesloten schuif 26 worden ge- bruikt. Bij grotere werkzaamheden dient u de schuif 26 open te laten, zodat de spanen naar buiten kunnen vallen. Steek de stof- en spanenbox 25 stevig in de spaanafvoer 16. Maak de stof- en spanenbox 25 op tijd leeg, zo- dat de efficiënte werking bewaard blijft. Als ü de stof- en spanenbox 25 leeg wilt maken, trekt u deze van de spaanafvoer 16 los. Duw de schuif 26 omhoog, draai de stof- en spanenbox 25 opzij en maak deze leeg. Reinig het aansluitstuk van de stof- en spanen- box 25 véér het vaststeken. Bosch Power Tools 1 609 929 813 | (19.3.10)

Lis 84 | Nederlands Gebr Functies > Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Zaagdiepte instellen (zie afbeelding F) > Pas de zaagdiepte aan de dikte van het werkstuk aan. Er dient minder dan een volle- dige tandhoogte onder het werkstuk zicht- baar te zijn. Maak de spanhendel 27 los. Voor een kleinere zaagdiepte trekt u de zaag van de voetplaat 12 weg, voor een grotere zaagdiepte duwt u de zaag naar de voetplaat 12 toe. Stel de gewenste maat op de zaagdiepteschaalverdeling in. Draai de spanhendel 27 weer vast. Verstekhoek instellen Draai de vleugelschroeven 7 en 14 los. Draai de zaag opzij. Stel de gewenste maat op de schaal- verdeling 5 in. Draai de vleugelschroeven 7 en 14 weer vast. Opmerking: Bij het verstekzagen is de zaagdiep- te kleiner dan de op de zaagdiepteschaalverde- ling 28 aangeven waarde. Zaagmarkeringen (zie afbeelding G) (PKS 55 A/PKS 66 A/PKS 66 AF) Het naar voren toe uitklapbare kijkvenster ,Cut- Control” 9 dient voor de nauwkeurige geleiding van de cirkelzaag langs de op het werkstuk aan- gebrachte zaaglin. Het kijkvenster ,CutControl” 9 heeft een markering voor haaks zagen en voor zagen op 45°. De zaagmarkering 0° (30) geeft de stand van het zaagblad bij haaks zagen aan. De zaagmarkering 45° (29) geeft de stand van het zaagblad bij het zagen onder een hoek van 45° aan. se D Zet de cirkelzaag zoals in de afbeelding aange- geven tegen het werkstuk om maatzuiver te za- gen. U kunt het best eerst proefzagen. Zaagmarkeringen (PKS 55) De zaagmarkering 0° (80) geeft de stand van het zaagblad bij haaks zagen aan. De zaagmarkering 45° (29) geeft de stand van het zaagblad bij het zagen onder een hoek van 45° aan. Zet de cirkelzaag zoals in de afbeelding aange- geven tegen het werkstuk om maatzuiver te za- gen. U kunt het best eerst proefzagen. Ingebruikneming > _Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektri- sche gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Als u het elektrische gereedschap wilt inschake- len bedient u eerst de inschakelblokkering 1 en drukt u vervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt. Als u het elektrische gereedschap wilt uitscha- kelen lat u de aan/uit-schakelaar 2 los. 1 609 929 813 | (19.3.10) Bosch Power Tools

Lis Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 2 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven. Tips voor de werkzaamheden Bescherm de zaagbladen tegen schokken en stoten. Geleid het elektrische gereedschap gelikmatig en licht duwend in de zaagrichting. Te sterk du- wen vermindert de levensduur van de inzetge- reedschappen aanzienlijk en kan het elektrische gereedschap schaden. De zaagcapaciteit en de zaagkwaliteit zijn in be- langrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik daarom al- leen scherpe en voor het te bewerken materiaal geschikte zaagbladen. Hout zagen De juiste keuze van het zaagblad is afhankelijk van de houtsoort en houtkwaliteit en van de vraag of er moet worden geschulpt of afgekort. Bij het in de lengte zagen van vurenhout ont- staan lange, spiraalvormige spanen. Beuken- en eikenhoutstof is bijzonder gevaarlijk voor de gezondheid. Werk daarom alleen met stofafzuiging. Zagen van non-ferrometaal Opmerking: Gebruik een voor non-ferrometaal geschikt, scherp zaagblad. Dit staat garant voor zuiver zagen en voorkomt vastklemmen van het zaagblad. Geleid het elektrische gereedschap ingescha- keld naar het werkstuk en zaag het voorzichtig aan. Werk vervolgens met weinig voorwaartse kracht en zonder onderbreking verder. Begin bij profielen altijd te zagen aan de smalle zijde, bij U-profielen nooit aan de open zijde. Ondersteun lange profielen om het vastklem- men van het zaagblad en een terugslag van het elektrische gereedschap te voorkomen. Nederlands | 85 Zagen met parallelgeleider (zie afbeelding H) Met de parallelgeleider 10 kunt u nauwkeurig za- gen langs een werkstukrand en stroken op de- zelfde maat zagen. Draai de vleugelschroef 8 los en schuif de schaalverdeling van de parallelgeleider 10 door de geleiding in de voetplaat 12. Stel de gewens- te zaagbreedte als schaalverdelingswaarde bij de desbetreffende zaagmarkering 30 of 29 in, zie het gedeelte ,Zaagmarkeringen”. Draai de vleugelschroef 8 weer vast. Zagen met hulpgeleider (zie afbeelding 1) Voor het bewerken van grote werkstukken of het zagen van rechte randen kunt u een plank of een plint als hulpgeleider op het werkstuk bevesti- gen en de cirkelzaag met de voetplaat langs de hulpgeleider bewegen. Zagen met geleidingsrail {zie afbeeldingen J-L) Met de geleidingsrail 32 kunt u in een rechte lijn zagen. De hechtlaag voorkomt wegglijden van de gelei- dingsrail en beschermt het werkstukopperviak. De geleidingsrail 32 kan verlengd worden. Draaï daarvoor de geleidingsrail 32 180° en steek de beide geleidingsrails 32 vast. Druk op de knop 33 om te vergrendelen. Voor de demontage drukt u op de toets 33 aan de andere zijde en trekt u de geleidingsrails 32 uit elkaar. De geleidingsrail 32 heeft aan de bovenzijde twee markeringen. De zijde met de markering ,90°" gebruikt u voor haaks zagen, de zijde met de markering ,45°" gebruikt u voor het zagen van verstek onder ander hoeken. De rubber rand langs de geleidingsrail biedt bij het zagen onder een hoek van 90° en 45° een antisplinterbeveiliging die bij het zagen van houtmaterialen uitsplinteren van het oppervlak voorkomt. De rubber lip wordt bij de eerste keer zagen aan uw cirkelzaag aangepast en wordt daarbij iets afgezaagd. Opmerking: De geleidingsrail 32 moet aan de aan te zagen kant van het werkstuk altijd vlak te- gen het werkstuk liggen en mag niet uitsteken. Bosch Power Tools 1 609 929 813 | (19.3.10)

Lis 86 | Nederlands Als de geleidingsrail 32 aan het einde van het werkstuk uitsteekt, mag u de de cirkelzaag niet op de geleidingsrail 32 laten staan zonder de cir- kelzaag vast te houden. De geleidingsrail 32 is van kunststof en draagt de cirkelzaag niet. Bevestig de geleidingsrail 32 met de speciale liimklemmen 31 op het werkstuk. Let erop dat de welving aan de binnenzijde van de limklem 31 in de bijbehorende uitsparing van de gelei- dingsrail 32 zit. Schakel het elektrische gereedschap in en ge- leid het gelijkmatig en licht duwend in de zaagrichting. Onderhoud en service Onderhoud en reiniging > Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. > Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. De pendelbeschermkap moet altijd vrij kunnen bewegen en vanzelf kunnen sluiten. Houd daar- om de omgeving rond de pendelbeschermkap altijd schoon. Verwijder stof en spanen door uit- blazen met perslucht of met een kwast. Zaagbladen zonder bekledingslaag kunnen door middel van een dunne laag zuurvrije olie worden beschermd tegen roestaanslag. Verwijder de olie weer voor het zagen, omdat het hout anders viekken krijgt. Hars- of limresten op het zaagblad schaden de zaagkwaliteit. Reinig daarom zaagbladen met- een na het gebruik. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch de- fect raken, dient de reparatie te worden uitge- voerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het uit tien cijfers be- staande zaaknummer volgens het typeplaatie van het elektrische gereedschap. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekenin- gen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice advi- seren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebe- horen. Nederland Tel.: +31 (076) 579 54 54 31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu ver- antwoorde wize worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtliin 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na- tionaal recht moeten niet meer bruikbare elek- trische gereedschappen apart worden ingeza- meld en op een voor het milieu verantwoorde wijze worden hergebruikt.

ingen voorbehouden. 1 609 929 813 | (19.3.10) Bosch Power Tools
