KÄYTTÖOHJE PKS 55 A, PKS 66 A, PKS55A, PKS66 BOSCH

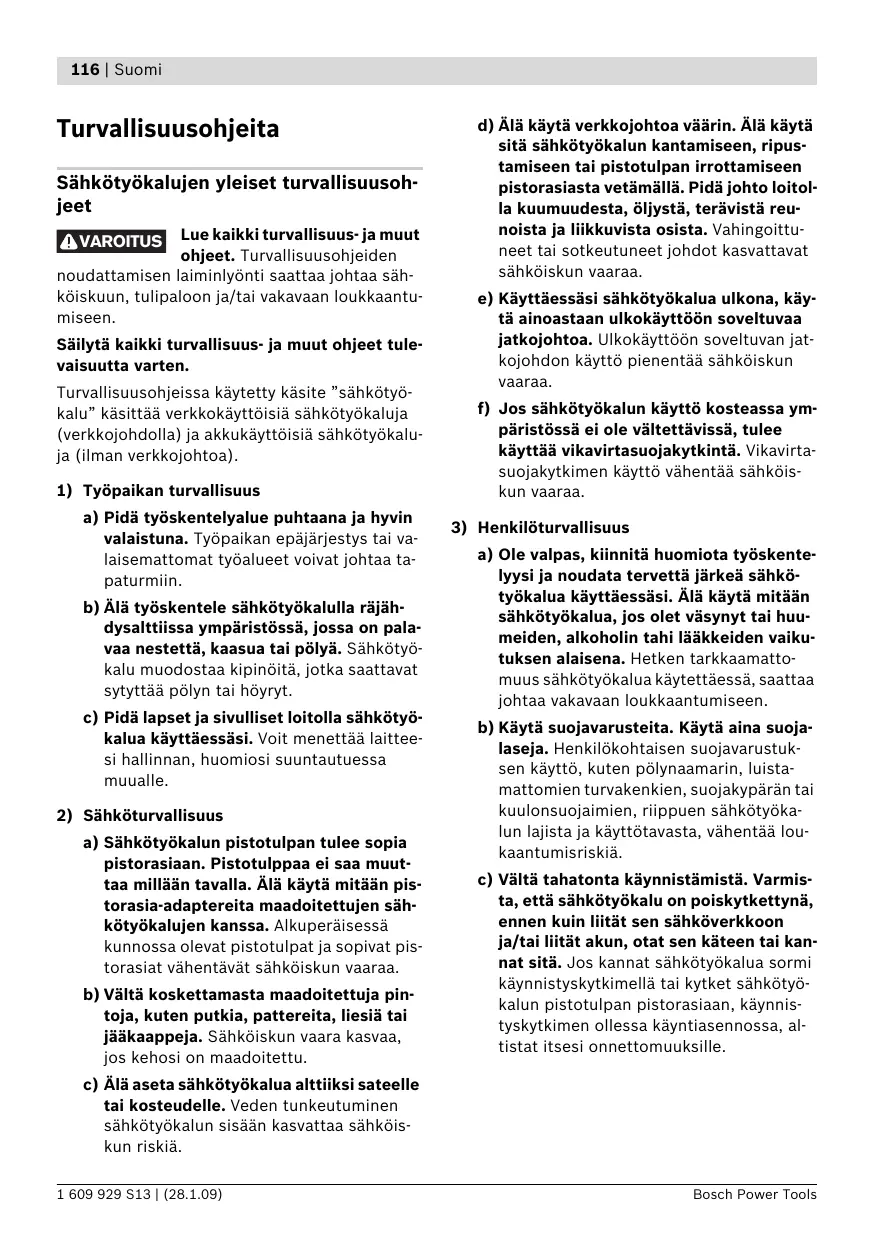

Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. 1 609 929 S13 | (28.1.09) Bosch Power Tools Suomi | 117 d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Bosch Power Tools e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Pyörösahojen turvallisuusohjeet f VAARA: Pidä kädet loitolla sahausalueelta ja sahanterästä. Pidä toinen käsi lisäkahvassa tai moottorikotelossa. Kun molemmat kädet pitelevät pyörösahaa, sahanterä ei pysty vahingoittamaan niitä. f Älä pane käsiä työkappaleen alle. Suojus ei pysty suojaamaan käsiä sahanterältä, jos ne ovat työkappaleen alapuolella. f Aseta leikkaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus. f Älä koskaan pidä sahattavaa työkappaletta kädessä tai jalkojen päällä. Tue työkappaletta tukevaa alustaa vasten. On tärkeää kiinnittää työkappale hyvin, jotta kosketus kehoon, sahanterän jääminen puristukseen ja hallinnan menettäminen estyisi. 1 609 929 S13 | (28.1.09) 118 | Suomi f Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Käytä pitkittäissahauksissa aina ohjainta tai suoraa reunaohjausta. Tämä parantaa sahaustarkkuutta ja pienentää riskiä, että sahanterä jää puristukseen. f Käytä aina oikean kokoisia ja oikealla kiinnitysreiällä varustettuja sahanteriä (esim. tähdenmuotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan asennusosiin pyörivät epäkeskoisesti ja johtavat sahan hallinnan menettämiseen. f Älä koskaan käytä vaurioituneita tai vääränlaisia sahanterän aluslaattoja tai -pultteja. Sahanterän aluslaatat ja -pultit on erityisesti suunniteltu sahasi varten, antaen parasta mahdollista tehokkuutta ja toimintavarmuutta. f Takaiskun syy ja miten sen estät: – Takaisku on äkillinen reaktio, joka johtuu kiinni tarttuneesta, puristukseen jääneestä tai väärin suunnatusta sahanterästä, joka saa sahan ponnahtelemaan hallitsemattomasti ylös työkappaleesta käyttäjää kohti. – Jos sahanterä tarttuu tai jää puristukseen sulkeutuvaan sahausuraan, sitä jarrutetaan voimakkaasti ja moottorin voima saattaa sahan ponnahtamaan taaksepäin käyttäjää kohti. – Jos sahanterä kääntyy tai suunnataan väärin sahausurassa, saattavat sahanterän takareunan hampaat tarttua työkappaleen yläpintaan, jolloin sahanterä ponnahtaa ylös urasta ja hypähtää käyttäjää kohti. Takaisku on seuraus sahan väärän tai virheellisestä käytöstä. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa. f Pidä sahaa tukevasti kaksin käsin ja saata käsivarret asentoon, jossa voit ottaa vastaan takaiskun voiman. Pidä kehosi jommallakummalla puolella sahanterää, mutta ei linjalla sahanterän kanssa. Takaiskussa pyörösaha sinkoutuu taaksepäin, käyttäjä voi kuitenkin hallita takaiskuvoimia, noudattamalla määrättyjä varotoimia. 1 609 929 S13 | (28.1.09) f Jos sahanterä joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää saha ja pitää se rauhallisesti paikoillaan työkappaleessa, kunnes sahanterä on pysähtynyt. Älä koskaan koeta vetää sahanterää ylös työkappaleesta tai taaksepäin niin kauan kuin sahanterä pyörii, se saattaa johtaa takaiskuun. Määrittele ja poista sahanterän puristukseen joutumisen syy. f Kun tahdot käynnistää uudelleen sahan, joka on työkappaleessa, keskitä sahanterä sahausurassa ja tarkista, että hampaat eivät ole tarttuneet työkappaleeseen. Jos sahanterä on puristuksessa, se saattaa kiivetä ylös työkappaleesta tai aiheuttaa takaiskun, kun saha käynnistetään. f Tue isot levyt, sahanterän puristuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suurilla levyillä on taipumus taipua oman painonsa takia. Levyt tulee tukea molemmilta puolilta, sekä sahanterän vierestä, että reunoista. f Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahanterät, joissa on tylsät tai väärin suunnatut hampaat tekevät liian ahtaan sahausuran, mikä johtaa liialliseen kitkaan, sahanterän puristukseen ja takaiskuun. f Kiristä sahaussyvyyden ja leikkauskulman säätöruuvit kiinni. Jos muutat säätöjä sahauksen aikana, saattaa se johtaa sahanterän puristukseen ja takaiskuun. f Ole erityisen varovainen, kun ”teet upposahauksia” valmiisiin seiniin tai muihin kohteisiin, joihin ei voi nähdä. Sahanterä saattaa upotessaan osua piilossa oleviin kohteisiin, jotka aiheuttavat takaiskun. f Tarkista ennen jokaista käyttöä, että alempi suojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos alempi suojus ei liiku vapaasti ja sulkeudu välittömästi. Älä koskaan purista tai sido alempaa suojusta auki-asentoon. Jos saha tahattomasti putoaa lattiaan, saattaa alempi suojus taipua. Nosta suojusta nostovivulla ja varmista, että suojus liikkuu vapaasti, eikä kosketa sahanterää tai muita osia missään sahauskulmassa. Bosch Power Tools Suomi | 119 f Tarkista alemman suojuksen jousen toiminta. Anna huoltaa saha ennen käyttöä, jos alempi suojus tai jousi ei toimi moitteettomasti. Alempi suojus saattaa toimia jäykkäliikkeisesti johtuen vioittuneista osista, tahmeista kerrostumista tai lastukasaantumista. f Avaa alempi suojus käsin vain erikoisissa sahauksissa, kuten ”uppo- ja kulmasahauksissa”. Avaa alempi suojus nostovivulla, ja päästä se vapaaksi heti, kun sahanterä on uponnut työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojuksen tulee toimia automaattisesti. f Älä aseta sahaa työpenkille tai lattialle, ellei alempi suojus peitä sahanterää. Suojaamaton jälkikäyvä sahanterä kuljettaa sahaa taaksepäin ja sahaa kaiken, mikä osuu sen tielle. Ota huomioon, että kestää vähän aikaa ennen kuin sahanterä pysähtyy, virran katkaisun jälkeen. f Älä tartu käsin lastunpoistoaukkoon. Pyörivät osat voivat aiheuttaa loukkaantumista. f Älä koskaan työskentele sahan kanssa pään yläpuolella. Sinä et silloin riittävästi pysty hallitsemaan sähkötyökalua. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. f Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa. Toimintaselostus Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. Sähkötyökalu on tarkoitettu puun pituus- ja poikittaissahaukseen suoralla sahauksella ja viistosahauksella kiinteällä alustalla. Vastaavilla sahanterillä voidaan myös sahata ohutseinäisiä eirautametalleja, esim. profiileja. Rautametallien työstö ei ole sallittua. f Älä käytä sähkötyökalua kiinteästi asennettuna. Sitä ei ole suunniteltu käytettäväksi sahapöydässä. Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. f Älä käytä HSS-sahanteriä. Nämä sahanterät voivat helposti murtua. f Älä sahaa rautametallia. Hehkuvat lastut voivat sytyttää pölynimulaitteen. f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Kuvassa olevat osat 1 Käynnistyskytkimen käynnistysvarmistin 2 Käynnistyskytkin 3 Lisäkahva 4 Karan lukituspainike 5 Jiirikulma-asteikko 6 Kuusiokoloavain 7 Jiirikulman asetuksen siipiruuvi 8 Suuntaisohjaimen siipiruuvi 9 Sahausviivan tarkkailuikkuna ”CutControl” (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Suuntaisohjain Bosch Power Tools 1 609 929 S13 | (28.1.09) 120 | Suomi 11 Heilurisuojus 23 Ohjausputki lastuja varten 12 Pohjalevy 24 Pöly-/lastusäiliö* 13 Heilurisuojuksen säätövipu 25 Pöly-/lastusäiliön liuku 14 Jiirikulman asetuksen siipiruuvi 26 Vipu sahaussyvyyden asetukseen 15 Suojus 27 Leikkuusyvyysasteikko 16 Lastun poistoaukko 28 Sahausmerkki 45° 17 Kiristysruuvi ja laatta 29 Sahausmerkki 0° 18 Kiristyslaippa 30 Ruuvipuristin* 19 Pyörösahanterä* 31 Ohjauskisko* 20 Kiinnityslaippa 32 Ohjainkiskon lukituspainike 21 Kara *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. 22 Imuletku* Tekniset tiedot Käsipyörösaha PKS 55 PKS 55 A PKS 66 A PKS 66 AF* 3 603 E00 0.. 3 603 E01 0.. 3 603 E02 0..

Tuotenumero Ottoteho Tyhjäkäyntikierrosluku suurin sahaussyvyys – jiirikulmalla 0° – jiirikulmalla 45° min Pohjalevyn mitat

min. sahanterän halkaisija

maks. sahanlehden paksuus

1,8 1,8 1,8 Asennusreikä

3,9 3,9 5,4 / II / II / II Paino vastaa EPTA-Procedure 01/2003 Suojausluokka Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. PKS 66 A/PKS 66 AF: Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähköverkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0,36 Ohm, ei häiriöitä ole odotettavissa.

• PKS 66 AF ohjauskiskolla 1 609 929 S13 | (28.1.09) Bosch Power Tools Suomi | 121 Melu-/tärinätiedot Mittausarvot määritetty EN 60745 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 101 dB(A); äänen tehotaso 112 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) määritetty EN 60745 mukaan: Värähtelyemissioarvo ah =4,0 m/s2, epävarmuus K =1,5 m/s2. Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Shkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Bosch Power Tools Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus Sahanterän asennus/vaihto f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Käytä suojakäsineitä sahanterää asentaessasi. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. f Käytä ainoastaan sahanteriä, jotka vastaavat tässä käyttöohjeessa mainittuja ominaistietoja. f Älä koskaan käytä hiomalaikkoja vaihtotyökaluina. Sahanterän valinta Löydät katsauksen suositeltavista sahanteristä tämän ohjeen lopusta. Sahanterän irrotus (katso kuva A) Työkalun vaihdon ajaksi kone on paras asettaa alustalle moottorin päätypuoli alustaa vasten. – Paina karan lukituspainiketta 4 ja pidä se alhaalla. f Karan lukituspainiketta 4 ei saa painaa karan vielä pyöriessä. Kone voi silloin vioittua. – Kierrä kuusiokoloavaimella 6 ulos kiristysruuvi 17 suuntaan n. – Käännä heilurisuojus 11 takaisin ja pidä se paikallaan. – Irrota kiristyslaippa 18 ja sahanterä 19 karasta 21. 1 609 929 S13 | (28.1.09) 122 | Suomi Sahanterän asennus (katso kuva A) Työkalun vaihdon ajaksi kone on paras asettaa alustalle moottorin päätypuoli alustaa vasten. – Puhdista sahanterä 19 ja kaikki asennettavat kiinnitysosat. – Käännä heilurisuojus 11 takaisin ja pidä se paikallaan. – Aseta sahanterä 19 kiinnityslaippaan 20. Hampaiden leikkaussuunnan (nuoli sahanterässä) ja suojahupussa 15 olevan pyörimissuuntaa osoittavan nuolen tulee täsmätä. – Asenna kiristyslaippa 18 paikoilleen ja kierrä kiristysruuvi 17 sisään kiertosuuntaan o. Varmista kiinnityslaipan 20 ja kiristyslaipan 18 oikea asento. – Paina karan lukituspainiketta 4 ja pidä se alhaalla. – Kiristä kuusiokoloavaimella 6 kiristysruuvi 17 suuntaan o. Kiristysmomentin tulee olla 6–9 Nm, tamä vastaa sormivoiman lisäksi ¼ kierrosta. Pölyn ja lastun poistoimu (katso kuvat B – E) f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys sattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpöly pidettän karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria. Huomio: Käytä aina sahattaessa ohjausputkea 23 tai pöly-/lastusäiliötä 24, jotta eivät ympäristöön sinkoutuvat lastut osuisi sinuun. Ohjausputkea 23 voidaan käyttää pölyn-/lastunimun kanssa tai ilman sitä. Käännä ohjausputkea 23 riippuen käytöstä niin, että lastut eivät osu sinuun, ja työnnä se tiukasti lastun poistoaukkoon Ulkopuolinen poistoimu (katso kuva B) Työnnä imuletku 22 (lisätarvike) lastun poistoaukkoon 16. Liitä imuletku 22 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät tämän ohjeen lopusta. Sähkötyökalu voidaan liittää suoraan kaukokäynnistyksellä varustetun Bosch-yleisimurin pistorasiaan. Tämä käynnistyy automaattisesti, sähkötyökalua käynnistettäessä. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin. Sisäinen pölynimu (ks. kuvat C–E) Pöly-/lastusäiliö 24 voidaan suljetulla liu’ulla 25 käyttää pienempiin töihin. Suuremmissa töissä tulisi jättää liuku 25 auki, jotta lastut voivat pudota ulos. Työnnä pöly-/lastusäiliö 24 tiukasti lastun poistoaukkoon 16. Tyhjennä pölypussi 24 ajoissa, jotta sen teho pysyy mahdollisimman hyvänä. Tyhjennä pölysäiliö 24 vetämällä se irti lastun poistoaukosta 16. Paina liukua 25 ylöspäin, käännä pöly/lastusäiliö 24 sivulle ja tyhjennä se. Puhdista pöly-/lastusäiliön 24 liitäntänysä ennen asennusta. Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja. 1 609 929 S13 | (28.1.09) Bosch Power Tools Suomi | 123 Käyttö Käyttömuodot f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Sahausmerkit (PKS 55) Sahausmerkki 0° (29) näyttää sahanterän sijainnin suorakulmaisessa sahauksessa. Sahausmerkki 45° (28) näyttää sahanterän sijainnin 45°-sahauksessa. Sahaussyvyyden asetus (katso kuva F) f Aseta leikkaussyvyys työkappaleen paksuuden mukaan. Työkappaleen alla tulisi terää näkyä korkeintaan täysi hammaskorkeus. Löysää kiristinvipu 26. Kun tarvitaan pienempi sahauassyvyys, sahaa vedetään poispäin pohjalevystä 12, kun sahaussyvyyden taas on oltava suurempi, sahaa painetaan pohjalevyyn 12 päin. Aseta haluttu mitta sahaussyvyyden asteikolle. Vedä sitten kiristinvipu 26 kiinni. Jiirikulman asetus Löysää siipiruuveja 7 ja 14. Käännä sahaa sivusuunnassa. Aseta haluttu mitta asteikolle 5. Kiristä sitten siipiruuvit 7 ja 14 uudelleen kiinni. Huomio: Jiirisahauksissa sahaussyvyys on sahaussyvyysasteikon 27 arvoa pienempi. Sahausmerkit (katso kuva G) (PKS 55 A/PKS 66 A/PKS 66 AF) Eteenpäin käännettävä tarkkailuikkuna ”CutControl” 9 on pyörösahan tarkkaa ohjausta varten työkappaleeseen piirrettyä sahausviivaa pitkin. ”CutControl”-tarkkailuikkunassa 9 on merkki sekä pystysuoraa että 45°-sahausta varten. Sahausmerkki 0° (29) näyttää sahanterän sijainnin suorakulmaisessa sahauksessa. Sahausmerkki 45° (28) näyttää sahanterän sijainnin 45°-sahauksessa.

Mittatarkkaa sahausta varten tulee pyörösaha asettaa työkappaleelle kuvan osoittamalla tavalla. Kannattaa suorittaa koesahaus. Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käynnistys ja pysäytys Sähkötyökalun käyttöönotto painamalla ensin käynnistysvarmistinta 1 ja painamalla samalla käynnistyskytkintä 2 sekä pitämällä se painettuna. Sähkötyökalun pysäytys päästämällä käynnistys- kytkin 2 vapaaksi. Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 2 ei voida lukita, vaan sitä on painettava koko käytön ajan. Työskentelyohjeita Suojele sahanteriä iskuilta ja kolhuilta. Liikuta sähkötyökalua tasaisesti ja kevyesti syöttäen leikkaussuuntaan. Liian voimakas syöttö lyhentää vaihtotyökalun elinikää huomattavasti ja saattaa vahingoittaa sähkötyökalua. Mittatarkkaa sahausta varten tulee pyörösaha asettaa työkappaleelle kuvan osoittamalla tavalla. Kannattaa suorittaa koesahaus. Bosch Power Tools Sahausteho ja sahausjälki ovat pitkälti riippuvaisia sahanterän kunnosta ja terähampaiden muodosta. Käytä siksi ainoastaan teräviä ja työstettävään materiaaliin soveltuvia sahanteriä. 1 609 929 S13 | (28.1.09) 124 | Suomi Puun sahaus Sahanterän oikea valinta riippuu puun lajista ja puun laadusta sekä siitä sahataanko syiden suuntaan tai poikittain syitä kohti. Sahattaessa kuusta pitkittäin, syntyy pitkiä kierukkamaisia lastuja. Pyökki- ja tammipölyt ovat erityisen vaarallisia terveydelle, työskentele siksi aina pölynimua käyttäen. Sahaus suuntaisohjaimella (katso kuva H) Suuntaisohjain 10 mahdollistaa tarkkaa sahausta työkappaleen reunaa pitkin, tai samanlaisten suikaileiden sahaamista. Avaa siipiruuvi 8 ja työnnä suuntaisohjaimen 10 asteikko pohjalevyn 12 ohjaimen läpi. Aseta haluttu sahausleveys asteikkoon vastaavaan sahausmerkkiin 29 tai 28, katso kappale ”Sahausmerkit”. Kiristä siipiruuvi 8 uudelleen. Sahaaminen lisäohjaimella (katso kuva I) Suurten työkappaleiden työstössä tai suorien reunojen sahauksessa, voit kiinnittää laudan tai listan apuohjaimeksi työkappaleeseen ja ohjata pyörösahan pohjalevy apuohjainta pitkin. Sahaus ohjauskiskolla (katso kuvat J – L) Ohjauskiskon 31 avulla voit suorittaa suoraviivaisia sahuksia. Tartuntapinnoite estää ohjauskiskon luisumisen ja suojaa työkappaleen pintaa. Ohjauskiskoa 31 voi pidentää. Käännä sitä varten ohjauskisko 31 180° ja työnnä kaksi ohjauskiskoa 31 yhteen. Lukitse painamalla painiketta

32. Pura painamalla painiketta 32 toiselle puolelle ja vetämällä ohjauskiskot 31 erilleen toisistaan.

Ohjauskiskon 31 yläpinnassa on kaksi merkkiä. Sivua, jossa on merkki ”90°” käytät pystysuoriin sahauksiin ja sivua, jossa on merkki ”45°” käytät kaikkiin jiirisahauksiin. Ohjauskiskon kumihuuli toimii 90°- ja 45°-sahauksissa repimissuojana, joka puuta sahattaessa estää pinnan repeämisen. Kumihuuli sovitetaan pyörösahaasi ensimmäisen sahauskerran yhteydessä, jolloin siitä sahautuu vähän pois. 1 609 929 S13 | (28.1.09) Huomio: Ohjauskiskon 31 on aina oltava tasassa kiinni työkappaleen reunassa eikä saa ylittää sitä. Jos ohjauskisko 31 ylittää työkappaleen pään, ei saa antaa pyörösahan nojata ohjauskiskoon 31 pitämättä sahasta kiinni. Ohjauskisko 31 on muovia eikä jaksa kantaa pyörösahaa. Kiinnitä ohjauskisko 31 erikoisilla ruuvipuristimilla 30 työkappaleeseen. Varmista, että ruuvipuristimen 30 sisäpinnassa oleva kaarevuus asettuu ohjauskiskon 31 vastaavaan syvennykseen. Käynnistä sähkötyökalu ja liikuta sitä tasaisesti ja kevyesti syöttäen sahaussuuntaan. Hoito ja huolto Huolto ja puhdistus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. Heilurisuojuksen tulee aina voida liikkua vapaasti ja sulkeutua itsestään. Pidä sen tähden aina aluetta heilurisuojuksen ympärillä puhtaana. Poista pöly ja lastut paineilmalla puhaltaen tai siveltimellä. Pinnoittamattomat sahanterät voidaan suojata hapettumista vastaan ohuella kerroksella happovapaata öljyä. Poista taas öljy ennen sahausta, koska puuhun muutoin saattaa tulla öljyläikkiä. Sahanterässä olevat hartsi- tai liimajäännökset johtavat huonoon sahausjälkeen. Puhdista sen tähden aina sahanterät heti käytön jälkeen. Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä. Bosch Power Tools Suomi | 125 Asiakaspalvelu ja asiakasneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (09) 435 991 Faksi: +358 (09) 870 2318 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. Bosch Power Tools 1 609 929 S13 | (28.1.09) 126 | Eλληνικά Υποδείξεις ασφαλείας
