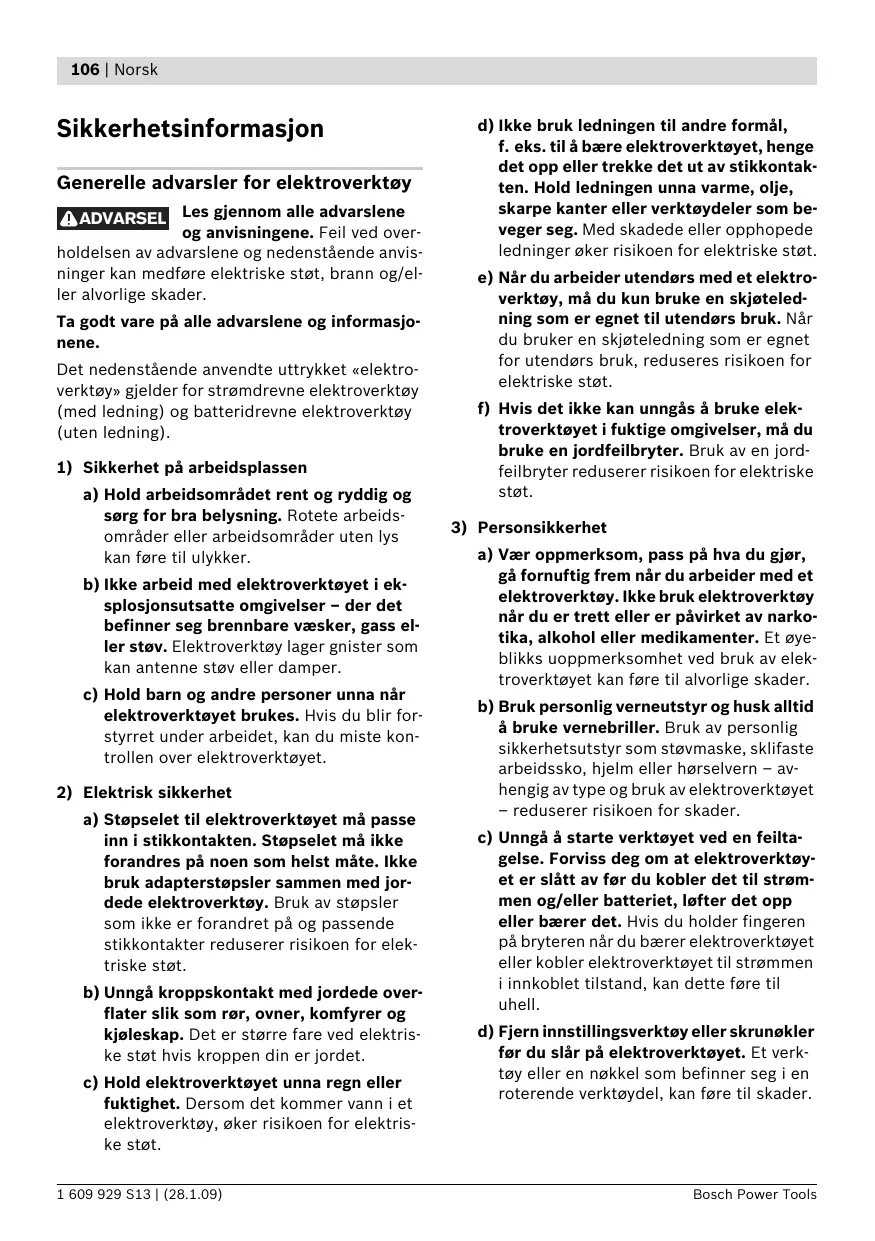

Generelle advarsler for elektroverktøy ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. 1 609 929 S13 | (28.1.09) d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Bosch Power Tools Norsk | 107 e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Bosch Power Tools

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjoner for sirkelsager f FARE: Pass på at hendene ikke kommer inn i sagområdet og opp i sagbladet. Hold ekstrahåndtaket eller motorhuset fast med den andre hånden. Når begge hendene holder sagen, kan sagbladet ikke skade hendene. f Ikke grip under arbeidsstykket. Vernedekselet kan ikke beskytte deg mot sagbladet under arbeidsstykket. f Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under arbeidsstykket. f Hold aldri arbeidsstykket som skal sages fast med hånden eller over benet. Du må sikre arbeidsstykket på et stabilt feste. Det er viktig å feste arbeidsstykket godt for å minimere faren ved kroppskontakt, fastklemming av sagbladet eller hvis du mister kontrollen. f Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt. f Ved langsskjæring må du alltid bruke et anlegg eller en rett kantføring. Dette forbedrer skjærenøyaktigheten og reduserer muligheten til at sagbladet klemmer. 1 609 929 S13 | (28.1.09) 108 | Norsk f Bruk alltid sagblad med rett størrelse og med passende festehull (f. eks. stjerne-formet eller rund). Sagblad som ikke passer sammen med sagens montasjedeler, går urundt og fører til tap av kontrollen. f Bruk aldri skadede eller gale sagblad-underlagsskiver eller -skruer. Sagblad-underlagsskivene og -skruene ble spesielt konstruert for denne sagen, slik at det oppnås en optimal ytelse og driftssikkerhet. f Årsaker til tilbakeslag og hvordan tilbakeslag kan unngås. – Et tilbakeslag er en plutselig reaksjon fra et sagblad som har hengt seg opp, klemt seg fast eller er galt innrettet, og som fører til at en ukontrollert sag løftes opp og beveger seg ut av arbeidsstykket og i retning av brukeren. – Hvis et sagblad henger seg opp eller klemmer seg fast i en sagespalte som lukkes, blokkerer sagen og motorkraften slår sagen tilbake i retning av brukeren. – Hvis et sagblad dreies galt eller rettes galt opp i sagsnittet, kan tennene til bakre sagbladkant kile seg fast i overflaten til arbeidsstykket, slik at sagbladet beveger seg ut av sagespalten og sagen springer tilbake i retning av brukeren. Tilbakeslag er resultatet av gal eller feilaktig bruk av sagen. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående. f Hold sagen godt fast og plasser armene dine i en stilling som kan ta imot tilbakeslagskrefter. Opphold deg alltid på siden av et sagblad, la aldri sagbladet være i en linje med kroppen din. Ved et tilbakeslag kan sagen rykke bakover, men brukeren kan beherske tilbakeslagskreftene, hvis det ble utført egnede sikkerhetstiltak. f Hvis sagbladet blokkerer eller du avbryter arbeidet, slår du av sagen og holder den rolig i arbeidsstykket til sagbladet er stanset helt. Forsøk aldri å fjerne sagen fra et arbeidsstykke eller trekke den bakover så lenge sagbladet beveger seg eller det kan oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen av sagbladet. 1 609 929 S13 | (28.1.09) f Hvis du vil starte en sag som står fast i arbeidsstykket igjen, sentrerer du sagbladet i sagespalten og kontrollerer om sagtennene ikke har kilt seg fast i arbeidsstykket. Hvis sagbladet klemmer seg fast, kan det bevege seg ut av arbeidsstykket eller forårsake et tilbakeslag når sagen starter igjen. f Støtt store plater for å redusere risikoen for tilbakeslag fra et fastklemt sagblad. Store plater kan bøyes av sin egen vekt. Platene må støttes på begge sider, både i nærheten av sagespalten og på kanten. f Bruk ikke butte eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag. f Trekk fast skjæredybde- og skjærevinkelinnstillingene før sagingen. Hvis innstillingene forandrer seg i løpet av sagingen, kan sagbladet klemmes fast og det kan oppstå et tilbakeslag. f Vær spesielt forsiktig ved «innstikkssaging» i bestående vegger eller andre områder du ikke kan se inn i. Det innstikkende sagbladet kan blokkere ved saging i skjulte objekter og forårsake et tilbakeslag. f Før hver bruk må du kontrollere om det nedre vernedekselet stenger helt. Ikke bruk sagen hvis det nedre vernedekselet ikke kan beveges fritt og ikke stenger straks. Klem og bind nedre vernedeksel aldri fast i åpnet posisjon. Hvis sagen skulle falle ned på bakken ved en feiltagelse, kan det nedre vernedekselet bøyes. Åpne vernedekselet med tilbaketrekkingsarmen og pass på at det kan beveges fritt og ikke berører verken sagblad eller andre deler i alle skjærevinkler og -dybder. f Kontroller fjærens funksjon for nedre vernedeksel. La sagen gjennomgå service før bruk, hvis nedre vernedeksel og fjær ikke virker feilfritt. Skadede deler, klebrige avleiringer eller sponhauger medfører at nedre vernedeksel reagerer forsinket. Bosch Power Tools Norsk | 109 f Åpne det nedre vernedekselet manuelt kun ved spesielle snitt, som «innstikk- og vinkelsnitt». Åpne det nedre vernedekselet med tilbaketrekkingsarmen og slipp den når sagbladet er trengt inn i arbeidsstykket. Ved alle andre typer saging må det nedre vernedekselet fungere automatisk. f Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt. f Legg ikke sagen på arbeidsbenken eller gulvet uten at nedre vernedeksel dekker over sagbladet. Et ubeskyttet sagblad som fortsatt roterer, beveger sagen i motsatt retning av skjæreretningen og sager alt som er i veien. Ta hensyn til tiden sagen fortsatt roterer etter at den er slått av. Funksjonsbeskrivelse f Ikke grip inn i sponutkastet med hendene. Du kan skades av de roterende delene. f Arbeid ikke over hodet med sagen. Slik har du ikke tilstrekkelig kontroll over elektroverktøyet. f Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt. f Ikke bruk elektroverktøyet stasjonært. Det er ikke beregnet til bruk med sagbord. Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Formålsmessig bruk Elektroverktøyet er beregnet til å utføre langsog tverrgående snitt på fast flate med rett skjæring og med gjæring i tre. Med tilsvarende sagblad kan det også sages ikke-jernholdige metaller med tynne vegger, f. eks. profiler. Det er ikke tillatt å bearbeide jernholdige metaller. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. f Ikke bruk sagblad av HSS-stål. Slike sagblad kan lett brekke. 1 Innkoblingssperre for på-/av-bryter f Ikke sag jernmetaller. Glødende spon kan antenne støvavsuget. 3 Ekstrahåndtak f Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. 5 Skala gjæringsvinkel f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. f Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. 2 På-/av-bryter 4 Spindel-låsetast 6 Umbrakonøkkel 7 Vingeskrue for gjæringsvinkelforvalg 8 Vingeskrue for parallellanlegg 9 Vindu for skjærelinje «CutControl» (PKS 55 A/PKS 66 A/PKS 66 AF) 10 Parallellanlegg 11 Vernedeksel 12 Grunnplate 13 Justeringsspak for vernedeksel 14 Vingeskrue for gjæringsvinkelforvalg 15 Vernedeksel Bosch Power Tools 1 609 929 S13 | (28.1.09) 110 | Norsk 16 Sponutkast 26 Spennarm for skjæredybdeforvalg 17 Spennskrue med skive 27 Skjæredybdeskala 18 Spennflens 28 Snittmarkering 45° 19 Sirkelsagblad* 29 Snittmarkering 0° 20 Festeflens 30 Skrutvinge* 21 Sagspindel 31 Føringsskinne* 22 Avsugslange* 32 Tast for føringsskinnelås 23 Lederør for spon *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. 24 Støv-/sponboks* 25 Skyver for støv/støvboks Tekniske data Håndsirkelsag PKS 55 PKS 55 A PKS 66 A PKS 66 AF* 3 603 E00 0.. 3 603 E01 0.. 3 603 E02 0..

Produktnummer Opptatt effekt Tomgangsturtall max. skjæredybde – ved gjæringsvinkel 0° – ved gjæringsvinkel 45° min Mål grunnplate

3,9 3,9 5,4 / II / II / II Vekt tilsvarende EPTA-Procedure 01/2003 Beskyttelsesklasse Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. PKS 66 A/PKS 66 AF: Innkoblinger fører til korte spenningsreduksjoner. Ved ugunstige nettvilkår kan det oppstå forstyrrelser på andre apparater. Ved nettimpedanser på mindre enn 0,36 Ohm forventes det ingen forstyrrelser.

• PKS 66 AF med føringsskinne 1 609 929 S13 | (28.1.09) Bosch Power Tools Norsk | 111 Støy-/vibrasjonsinformasjon Måleverdier funnet i henhold til EN 60745. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 101 dB(A); lydeffektnivå 112 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Svingningsemisjonsverdi ah =4,0 m/s2, usikkerhet K =1,5 m/s2. Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløbig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Samsvarserklæring Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2004/108/EF, 98/37/EF (frem til

28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Bosch Power Tools Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering Innsetting/utskifting av sirkelsagblad f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader. f Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen. f Ikke bruk slipeskiver som innsatsverktøy. Valg av sagblad En oversikt over anbefalte sagblad finner du bak i denne instruksen. Demontering av sagbladet (se bilde A) Til verktøyskifte legger du elektroverktøyet helst på frontsiden av motorhuset. – Trykk på spindel-låsetasten 4 og hold denne trykt inne. f Trykk på spindellåsetasten 4 kun når sagspindelen står stille. Elektroverktøyet kan ellers ta skade. – Med umbrakonøkkelen 6 skrur du spennskruen 17 ut i dreieretning n. – Sving vernedekselet 11 tilbake og hold det fast. – Ta spennflensen 18 og sagbladet 19 av fra sagspindelen 21. 1 609 929 S13 | (28.1.09) 112 | Norsk Montering av sagbladet (se bilde A) Til verktøyskifte legger du elektroverktøyet helst på frontsiden av motorhuset. – Rengjør sagbladet 19 og alle spenndelene som skal monteres. – Sving vernedekselet 11 tilbake og hold det fast. – Sett sagbladet 19 på festeflensen 20. Tennenes skjæreretning (pilretning på sagbladet) og dreieretningspilen på vernedekselet 15 må stemme overens. – Sett spennflensen 18 på og skru spennskruen 17 inn i dreieretning o. Pass på riktig innbyggingsposisjon for festeflensen 20 og spennflensen 18. – Trykk på spindel-låsetasten 4 og hold denne trykt inne. – Med umbrakonøkkelen 6 trekker du spennskruen 17 fast i dreieretning o. Tiltrekkingsmomentet skal være 6–9 Nm, det tilsvarer håndfast pluss ¼ omdreining. Støv-/sponavsuging (se bildene B – E) f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Merk: Ved saging må du alltid bruke lederøret 23 eller støv-/sponboksen 24, slik at du ikke treffes av spon som slynges omkring. Lederøret 23 kan brukes med eller uten tilkoplet støv-/sponavsuging. Drei lederøret 23 avhengig av anvendelsen slik at du ikke treffes av spon, og sett det godt inn i sponutkastet 16. Ekstern avsuging (se bilde B) Sett avsugslangen 22 (tilbehør) på sponutkastet

16. Forbind avsugslangen 22 med en støvsuger

(tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av denne instruksen. Elektroverktøyet kan kobles direkte til stikkontakten på en Bosch-universalsuger med fjernstart. Denne starter automatisk når elektroverktøyet kobles inn. Støvsugeren må være egnet til materialet som skal bearbeides. Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Egenavsuging (se bildene C–E) Støv-/sponboksen 24 kan brukes til mindre arbeider med lukket skyver 25. Ved større arbeider må du la skyveren 25 være åpen, slik at spon kan falle ut. Sett støv-/sponboksen 24 godt inn i sponutkastet 16. Tøm støv-/sponboksen 24 i tide, slik at det alltid suges optimalt opp. Til tømming av støv-/sponboksen 24 trekker du denne av fra sponutkastet 16. Trykk skyveren 25 oppover, snu støv-/sponboksen 24 mot siden og tøm den. Rengjør koplingsstussen til støv-/sponboksen 24 før den settes på. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. 1 609 929 S13 | (28.1.09) Bosch Power Tools Norsk | 113 Bruk Driftstyper f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Snittmarkeringer (PKS 55) Snittmarkering 0° (29) viser sagbladets posisjon ved rettvinklet snitt. Snittmarkering 45° (28) viser sagbladets posisjon ved 45°-snitt. Innstilling av skjæredybden (se bilde F) f Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under arbeidsstykket. Løsne spennarmen 26. Til en mindre skjæredybde trekker du sagen bort fra grunnplaten 12, for en større skjæredybde trykker du sagen mot grunnplaten 12. Innstill ønsket mål på skjæredybdeskalaen. Trekk spennarmen 26 fast igjen. Innstilling av gjæringsvinkelen Løsne vingeskruene 7 og 14. Sving sagen mot siden. Innstill ønsket mål på skalaen 5. Skru vingeskruene 7 og 14 fast igjen. Merk: Ved gjæringssnitt er skjæredybden mindre enn anvist verdi på skjæredybdeskalaen 27. Snittmarkeringer (se bilde G) (PKS 55 A/PKS 66 A/PKS 66 AF) Vinduet som kan slås ned fremover «CutControl» 9 er til en nøyaktig føring av sirkelsagen langs skjærelinjen på arbeidsstykket. Vinduet «CutControl» 9 har en markering for rettvinklet snitt og for 45°-snitt. Snittmarkering 0° (29) viser sagbladets posisjon ved rettvinklet snitt. Snittmarkering 45° (28) viser sagbladets posisjon ved 45°-snitt.

For en målnøyaktig skjæring setter du sirkelsagen på arbeidsstykket som vist på bildet. Utfør helst en prøveskjæring. Igangsetting f Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V. Inn-/utkobling Til igangsetting av elektroverktøyet trykker du først på innkoblingssperren 1 og trykker deretter inn på-/av-bryteren 2 og holder den trykt inne. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 2. Merk: Av sikkerhetsgrunner kan på-/av-bryteren 2 ikke låses, men må stadig holdes trykt inne i løpet av driften. Arbeidshenvisninger Beskytt sagbladet mot slag og støt. Før elektroverktøyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer innsatsverktøyenes levetid sterkt og kan skade elektroverktøyet. For en målnøyaktig skjæring setter du sirkelsagen på arbeidsstykket som vist på bildet. Utfør helst en prøveskjæring. Bosch Power Tools Sageffekten og skjærekvaliteten er vesentlig avhengig av tilstanden og tannformen på sagbladet. Bruk derfor kun skarpe sagblad som er egnet for materialet som skal bearbeides. 1 609 929 S13 | (28.1.09) 114 | Norsk Saging av tre Riktig valg av sagblad retter seg etter tretype, trekvalitet og om det er nødvendig med langsgående eller tverrgående snitt. Ved langsgående snitt i furu oppstår lange, spiralformede spon. Bøk- og eikstøv er spesielt helsefarlig, pass derfor på å arbeide med støvavsug. Saging med parallellanlegg (se bilde H) Parallellanlegg 10 muliggjør eksakte snitt langs kanten av et arbeidsstykke, hhv. skjæring av like store striper. Løsne vingeskruen 8 og skyv skalaen til parallellanlegget 10 gjennom føringen i grunnplaten 12. Innstill ønsket snittbredde som skalaverdi på tilsvarende snittmarkering 29 hhv. 28, se avsnitt «Snittmarkeringer». Skru vingeskruen 8 fast igjen. Saging med hjelpeanlegg (se bilde I) Til bearbeidelse av store arbeidsstykker eller til skjæring av rette kanter kan du feste et brett eller en list som hjelpeanlegg på arbeidsstykket og føre sirkelsagen med grunnplaten langs hjelpeanlegget. Saging med føringsskinne (se bildene J – L) Med føringsskinnen 31 kan du utføre rette snitt. Heftbelegget forhindrer at føringsskinnen sklir og skåner overflaten til arbeidsstykket. Føringsskinnen 31 kan forlenges. Drei føringsskinnen 31 180° og sett de to føringsskinnene 31 sammen. Til låsing trykker du på tasten 32. Til demontering trykker du på tasten 32 på den andre siden og trekker føringsskinnene 31 fra hverandre. Føringsskinnen 31 har to markeringer på oversiden. Siden med markeringen «90°» bruker du til rettvinklede snitt, siden med markeringen «45°» bruker du til alle andre gjæringssnitt. Gummilippen på føringsskinnen er et flisvern ved 90°- og 45°-snitt, som forhindrer at overflaten revner ved saging av trematerialer. Gummilippen tilpasses til sirkelsagen ved første saging og sages da litt av. 1 609 929 S13 | (28.1.09) Merk: Føringsskinnen 31 må ligge godt mot den siden av arbeidsstykket som skal sages og må ikke peke ut over kanten. Hvis føringsskinnen 31 peker ut over arbeidsstykkeenden, må sirkelsagen ikke bli stående på føringsskinnen 31 uten å holde sirkelsagen fast. Føringsskinnen 31 er av kunststoff og kan ikke holde sirkelsagen. Fest føringsskinnen 31 med de spesielle skrutvingene 30 på arbeidsstykket. Pass på at buen på innsiden av skrutvingen 30 sitter godt i den tilsvarende utsparingen i føringsskinnen 31. Slå på elektroverktøyet og før det jevnt og med svak fremskyving i skjæreretningen. Service og vedlikehold Vedlikehold og rengjøring f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Vernedekselet må alltid bevege seg fritt og kunne stenges automatisk. Hold derfor området rundt vernedekselet alltid rent. Fjern støv og spon ved å blåse gjennom med trykkluft eller bruk en pensel. Ikke besjiktede sagblad kan beskyttes mot korrosjon med et tynt sjikt syrefri olje. Fjern oljen igjen før sagingen, slik at treet ikke blir flekkete. Harpiks- eller limrester på sagbladet innskrenker snittkvaliteten. Rengjør derfor sagbladene rett etter bruk. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Bosch Power Tools Norsk | 115 Kundeservice og kunderådgivning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under: www.bosch-pt.com Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel: + 47 (6487) 89 50 Faks: + 47 (6487) 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. Bosch Power Tools 1 609 929 S13 | (28.1.09) 116 | Suomi Turvallisuusohjeita
