BRUGSANVISNING PKS 40 BOSCH

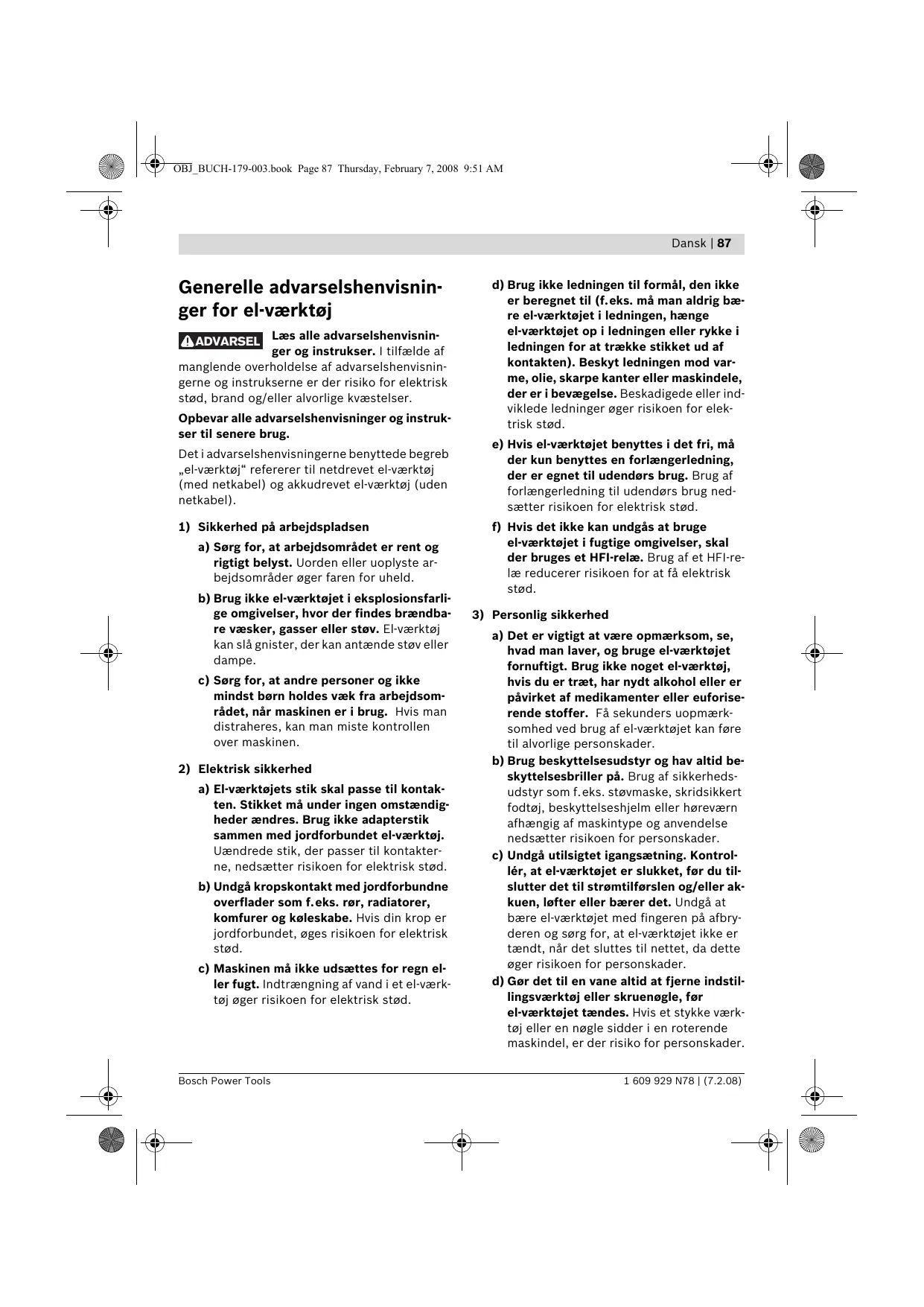

Lis Generelle advarselshenvis ger for el-værktoj Læs alle advarselshenvisnin- ger og instrukser. | tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stod, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instruk- ser til senere brug. Det i advarselshenvisningerne benyttede begreb .elværktaj" refererer til netdrevet el-værktoÿ {med netkabel) og akkudrevet ekværktaj (uden netkabel). A ADVARSEL

1) Sikkerhed pä arbejdspladsen

2) Sorg for, at arbejdsomrädet er rent og

rigtigt belyst. Uorden eller uoplyste ar- bejdsomräder ager faren for uheld. b) Brug ikke el-værktojet i eksplosionsfarli- ge omgivelser, hvor der findes brændba- re væsker, gasser eller stov. El-værktoj kan slä gnister, der kan antænde stev eller dampe. €) Sorg for, at andre personer og ikke mindst bern holdes væk fra arbejdsom- râdet, när maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Ekværktojets stik skal passe til kontak-

ten. Stikket mä under ingen omstændig- heder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktoj. Uændrede stik, der passer til kontakter- ne, nedsætter risikoen for elektrisk stod. b) Undgä kropskontakt med jordforbundne overflader som f.eks. rer, radiatorer, komfurer og koleskabe. Hvis din krop er jordforbundet, ages risikoen for elektrisk stod. <) Maskinen mä ikke udsættes for regn el- ler fugt. Indtrængning af vand i et el-værk- tj ager risikoen for elektrisk stod.

Dansk | 87 d) Brug ikke ledningen til formäl, den ikke er beregnet til (f.eks. mä man aldrig bæ- re el-værktajet i ledningen, hænge el-værktojet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod var- me, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller ind- viklede ledninger ager risikoen for elek- trisk stod. €) Hvis el-værktajet benyttes i det fri, mà der kun benyttes en forlængerledning, der er egnet til udendors brug. Brug af forlængerledning til udendors brug ned- sætter risikoen for elektrisk stod. f) Hvis det ikke kan undgäs at bruge el-værktojet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-re- læ reducerer risikoen for at fà elektrisk stod. Personlig sikkerhed a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktojet fornuftigt. Brug ikke noget el-værktoi, hvis du er træt, har nydt alkohol eller er pävirket af medikamenter eller euforise- rende stoffer. F4 sekunders uopmærk- somhed ved brug af el-værktojet kan fore til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid be- skyttelsesbriller pä. Brug af sikkerheds- udstyr som f.eks. stevmaske, skridsikkert fodtej, beskyttelseshjelm eller hareværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. €) Undgä utilsigtet igangsætning. Kontrol- lér, at ekværktojet er slukket, for du til- slutter det til stremtilforslen og/eller ak- kuen, lefter eller bærer det. Undgä at bære el-værktojet med fingeren pà afbry- deren og sorg for, at el-værktajet ikke er tændt, nâr det sluttes til nettet, da dette ager risikoen for personskader. d) Ger det til en vane altid at fjerne indstil- lingsværktoj eller skruenagle, for el-værktojet tændes. Hvis et stykke værk- toj eller en nogle sidder i en roterende maskindel, er der risiko for personskader. Bosch Power Tools 1 609 929 N78 | (7.2.08) le.

€) Undgä en anormal legemsposition. Serg for at stä sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere elværktajet, hvis der skulle opstä uvente- de situationer. f) Brug egnet arbejdstoj. Undgä lose be- klædningsgenstande eller smykker. Hold här, toj og handsker væk fra dele, der be- væger sig. Dele, der er i bevægelse, kan gribe fat i lastsiddende tej, smykker eller langt här.

8) Hvis stevudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at det- te tilsluttes og benyttes korrekt. Brug af en stavopsugning kan reducere stav- mængden og dermed den fare, der er for- bundet stav. Omhyggelig omgang med og brug af elværktoj

2) Undgä overbelastning af maskinen. Brug

altid et el-værktoj, der er beregnet til det stykke arbejde, der skal udfares. Med det passende el-værktoj arbejder man bedst og mest sikkert inden for det angiv- ne effektomräde. b) Brug ikke et el-værktoj, hvis afbryder er defekt. Et el-værktaj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fiern akkuen, inden maskinen indstilles, der skiftes tilbehorsdele, eller maskinen lægges fra. Disse sikkerhedsforanstalt- ninger forhindrer utilsigtet start af elværktajet. d) Opbevar ubenyttet el-værktej uden for borns rækkevidde. Lad aldrig personer, derikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktej er farligt, hvis det benyttes af ukyndige personer. €) El-værktojet br vedligeholdes omhyg- geligt. Kontroller, om bevægelige ma- skindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller be- skadiget, säledes at el-værktojets funkti- on pävirkes. Fä beskadigede dele repare- ret, inden maskinen tages i brug. Mange uheld skyldes därligt vedligeholdte elværktajer. f) Serg for, at skæreværktojer er skarpe og rene. Omhyggeligt vedligeholdte skære- værktajer med skarpe skærekanter sætter sig ikke sà hurtigt fast og er nemmere at fare.

8) Brug el-værktoj, tilbeher, indsatsværktej

t. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktajet til formäl, som ligger uden for det fastsat- te anvendelsesomräde, kan fare til farlige situationer.

a) Serg for, at el-værktoj kun repareres af kvalificerede fagfolk og at der kun benyt- tes originale reservedele. Dermed sikres storst mulig maskinsikkerhed. Værktojsspecifikke sikkerhedsinstrukser > FARE: Hold fingrene væk fra saveomrädet og savklingen. Hold pä ekstragrebet eller motorhuset med den anden händ. Holdes saven med begge hænder, kan disse ikke kvæstes af savklingen. > Stik ikke fingrene ind under emnet. Beskyt- telsesskærmen kan ikke beskytte dig mod savklingen under emnet. > Tilpas snitdybden i forhold til emnets tyk- kelse. Mindre end en hel tandhajde skal kun- ne ses under emnet. > Hold aldrig det emne, der skal saves den eller hen over benet. Sikre emnet pä en stabil holder. Det er vigtigt at fastgore emnet godt for at minimere fare for kropskontakt, klemning af savkling eller tab af kontrol. > Hold altid kun el-værktajet i de isolerede gribeflader, när du udfarer arbejde, hvor indsatsværktojet kan ramme bojede strom- ledninger eller værktajets eget kabel. Kon- takt med en spændingsfarende ledning sæt- ter ogsä metaldele under spænding, hvilket farer til elektrisk stod. 1 609 929 N78 | (7.2.08)

Lis > Anvend altid et anslag eller en lige kantfo- ring til længdeskæring. Dette forbedrer snit- najagtigheden og reducerer muligheden for, at savklingen sætter sig i klemme. > Anvend altid savklinger i den rigtige storrel- se og med passende boring (f.eks. stjerne- formet eller rund). Savklinger, der ikke pas- ser til savens monteringsdele, laber ikke rundt, hvorved du taber kontrollen. > Anvend aldrig beskadigede eller forkerte savklinge-spændeskiver eller -skruer. Sav- Klinge-spændeskiverne og -skruerne er kon- strueret specielt til din sav for at sikre opti- mal ydelse og driftssikkerhed. > Ârsager til et tilbageslag og hvordan et sä- dant undgäs: — Et tilbageslag er den pludselige reaktion fra en fastsiddende eller forkert indstillet savklinge, der farer til, at en ukontrolleret sav lofter sig og bevæger sig ud af emnet og hen imod betjeningspersonen. — Har savklingen sat sig fast eller klemt sig fast i savspalten, blokerer den, og motorkraf- ten slär saven tilbage ind mod betjeningsper- sonen. — Drejes eller indstilles savklingen forkert i savsnittet, kan tænderne pä den bageste sav- klingekant sætte sig fast i emnets overflade, hvorved savklingen springer ud af savspalten og saven springer tilbage hen imod betje- ningspersonen. Et tilbageslag resulterer af en forkert brug af saven. Det kan forhindres ved at træffe egne- de sikkerhedsforanstaltninger, der beskrives i det falgende. Hold saven fast med begge hænder og hold dine arme i en position, hvor du kan modstà tilbageslagskræfterne. Serg altid for at st pä siden af savklingen, savklingen mà aldrig befinde sig i en linje med din krop. Ved et til bageslag kan saven springe tilbage, dog kan betjeningspersonen beherske tilbageslags- kræfterne, hvis egnede foranstaltninger er truffet.

Dansk | 89 Sidder savklingen i klemme eller afbryder du arbejdet, slukkes saven og saven holdes roligt i emnet, til savklingen er stoppet. For- sog aldrig at fjerne saven fra emnet eller at trække den tilbage, sä længe savklingen be- væger sig, ellers kan der opstä et tilbage- slag. Lokalisér og afhjælp ärsagen til, at sav- Klingen sidder i klemme. Snsker du at starte en sav, der sidder i em- net, centreres savklingen i savspalten, hvor- efter det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklingen i klem- me, kan den bevæge sig ud af emnet eller fa- re til et tilbageslag, hvis saven startes igen. Understot store plader for at reducere risi- koen for et tilbageslag som folge af en fast- siddende savklinge. Store plader kan baje sig under deres egen vægt. Plader skal stot- tes pà begge sider, bâde i nærheden af sav- spalten og ved kanten. Anvend ikke uskarpe eller beskadigede sav- Klinger. Savklinger med uskarpe eller forkert indstillede tænder farer til aget friktion, fast- klemning af savklingen og tilbageslag, fordi savspalten er for smal. Spænd snitdybde- og snitvinkelindstillin- gerne, fer savearbejdet pâbegyndes. Æn- drer indéstillingerne sig under savearbejdet, kan savklingen sætte sig i klemme, hvilket kan fare til et tilbageslag. Vær særlig forsigtig ved ,lommesnit“ i be- stäende vægge eller andre omräder, hvor man ikke har direkte indblik. Den neddyk- kende savklinge kan blokere i forbindelse med savning i skjuite genstande, hvilket kan fre til et tilbageslag. Kontrollér altid far brug, at den nederste beskyttelsesskærm lukker korrekt. Anvend ikke saven, hvis den nederste beskyttelses- skærm ikke kan bevæges frit og den ikke lukker med det samme. Klem eller bind al- drig den nederste beskyttelsesskærm fast i äben position. Falder saven utilsigtet ned pà jorden, kan den nederste beskyttelsesskærm deformeres. Âben beskyttelsesskærmen med tilbagetræksarmen og serg for at sikre, at den bevæger sig frit og at hverken savklingen eller andre dele berares, uafhængigt af snit- vinklerne. Bosch Power Tools 1 609 929 N78 | (7.2.08)

Kontrollér fiederfunktionen for den neder- ste beskyttelsesskærm. Serg for at fâ saven vedligeholdt for brug, hvis den nederste be- skyttelsesskærm og fjederen ikke fungerer korrekt. Beskadigede dele, klæbrige aflejrin- ger eller ophobede späner er med til, at den nederste beskyttelsesskærm arbejder forsin- ket. > _Âben kun den nederste beskyttelsesskærm med händen i forbindelse med særlige snit som f.eks. ,dyk- og vinkelsnit“. Âben den nederste beskyttelsesskærm med tilbage- træksarmen og slip den, sà snart savklingen er dykket ind i emnet. Ved alt andet savear- bejde skal den nederste beskyttelsesskærm arbejde automatisk.

Saven mä kun lægges fra pà værktejsbæn- ken eller gulvet, hvis den nederste beskyt- telsesskærm dækker over savklingen. En ubeskyttet, efterlabende savklinge bevæger saven mod snitretningen og saver i alt, hvad der kommer i nærheden af saven. Overhold savens efterlabstid.

Anvend den spaltekil, der passer til den isatte savklinge. Spaltekilen skal være tykke- re end grundklingens tykkelse, men tyndere end klingens tandbredde. Justér spaltekilen som beskrevet i betje- ningsveiledningen. Forkert tykkelse, positi- on og indstilling kan være grunden til, at spaltekilen ikke effektivt forhindrer tilbage- slaget. Anvend altid spaltekilen, undtagen ved dyk- snit. Montér spaltekilen igen, när dyksnittet er færdigt. Spaltekilen forstyrrer ved lomme- snit/dyksnit og kan fare til tilbageslag. Spaltekilen kan kun virke, hvis den befinder sig i savspalten. Ved korte snit fungerer spaltekilen ikke for at forhindre et tilbage- slag. Anvend ikke saven, hvis spaltekilen er bo- jet. Allerede en lille fejl kan fare til en lang- sommere lukning af beskyttelsesskærmen.

Stik ikke fingrene ind i spänudkastningsäb- ningen. Du kan blive kvæstet af roterende de- le. > _Arbejdikke med saven over hovedhojde. Da du i denne position ikke har nogen tilstræk- kelig kontrol over el-værktajet. > Anvend egnede sogeinstrumenter til at fin- de frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kon- takt med elektriske ledninger kan fre til brand og elektrisk stod. Beskadigelse af en gasledning kan fare til eksplosion. Brud p et vandrar kan fare til materiel skade eller elek- trisk stod. > Anvendikke el-værktojet stationært. Det er ikke beregnet til drift med savebord. > Anvend ikke savklinger af HSS-stäl. Sädan- ne savklinger kan let brække. > Savikke i jernmetaller. Glodende späner kan antænde stavopsugning. > _ Hold altid maskinen fast med begge hænder og sorg for at stä sikkert under arbejdet. Elværktajet fares sikkert med to hænder. > Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med händen. > Elk-værktojet mà forst lægges fra, nâr det stär helt stille. Indsatsværktajet kan sætte sig i klemme, hvilket kan medfore, at man ta- ber kontrollen over el-værktajet. > El-værktojet mà ikke benyttes, hvis lednin- gen er beskadiget. Berar ikke den beska gede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Be- skadigede ledninger ager risikoen for elek- trisk stod. Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. | tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk sted, brand og/eller al- vorlige kvæstelser. 1 609 929 N78 | (7.2.08) Bosch Power Tools le.

Lis Beregnet anvendelse Elværktajet er bestemt til- pà fast underlag — at udfare længde- og tværsnit med lige snitforleb og pä gering i træ. Med tilsvarende savklinger kan der ogsä saves i tyndvæggede ikke-jernhol- dige metaller som f.eks. profiler. Det er ikke tilladt at bearbejde jernholdige me- taller. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktajet pà illu- strationssiden. 1 Start-stop-kontakt Kontaktspærre til start-stop-kontakt Unbracongglen Ekstrahändtag Skala geringsvinkel Vingeskrue til indstilling af geringsvinkel Vingeskrue til parallelanslag Snitmarkering 45° Snitmarkering 0° 10 Parallelanslag 11 Pendulbeskyttelsesskærm 12 Spaltekniv 13 Grundplade 14 Vingeskrue til indstilling af snitdybde 15 Snitdybdeskala 16 Beskyttelsesskærm 17 Spänudkast 18 Spændeskrue med skive 19 Gaffelnggle naglevidde 22 mm* 20 Spændeflange 21 Rundsavklinge* 22 Holdeflange 23 Savespindel 24 Skrue til spaltekilefastgzrelse 25 Skruetvingepar* 26 Styreskinneadapter* Dansk | 91 27 Styreskinne* 28 Forbindelsesstykke* 29 Opsugningsslange* +Tilbeher, som er illustreret eller beskrevet i betje- ningsveiledningen, horer ikke til standard-leveringen. Tekniske data Händrundsav PKS 40 Typenummer 3 603 C28 0.. Nominel optagen effekt W 600 Afgiven effekt w 350 Omdrejningstal, ubelastet min 4500 max. omdrejningstal un- der belastning mini 2450 max. spaltekiletykkelse mm 15 max. snitdybde - ved geringsvinkel 0° mm 40 - ved geringsvinkel 45° mm 26 Mäl grundplade mm 120 x 260 max. savklingediameter mm 130 min. savklingediameter mm 122 max. savklingetykkelse mm 14 max. tandbredde/tand- vinkel mm 27 min. tandbredde/tand- vinkel mm 17 Holdeboring mm 16 Vægt svarer til EPTA- Procedure 01/2003 kg 24 Beskyttelsesklasse E/u Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udfarelser. Se typenummer pà el-værktajets typeskilt. Handelsbe- tegnelserne for de enkelte el-værktajer kan variere. Bosch Power Tools 1 609 929 N78 | (7.2.08)

92 | Dansk PT : Dr. Egbert Schneider Dr. Eckerhard Strôtgen Stej-/vibrationsinformation Senior Vice President Head of Product Mäleværdier er beregnet iht. EN 60745. Engineering Certification Værktajets Avægtede stajniveau er typisk: Lyd- tryksniveau 97 dB(A); lydeffektniveau 7/1 7 108 dB(A). Usikkerhed K=3 dB. 7272 did Le Brug hareværn! 10.01.2008, Robert Bosch GmbH, Power Tools Division Samlede vibrationsværdier (vektorsum for tre D-70745 Leinfelden-Echterdingen retninger) beregnet iht. EN 60745: Vibrationseksponering a, <2,5 m/s2, usikkerhed K=1,5 m/s?. Montering Det svingningsniveau, der er angivet i nærvæ- rende instruktioner, er blevet mâlt iht. en stan- = — = dardiseret mäleproces i EN 60745, og kan bru Isætning/udskiftning af rundsavklinge ges til at sammenligne el-værktajer. Det er ogsä > Træk stikket ud af stikkontakten, for der egnet til en forelsbig vurdering af svingningsbe- udfores arbejde pä elværktojet. lastningen. > Brug handsker, när savklingen monteres. Det angivede svingningsniveau repræsenterer Du kan blive kvestet, hvis savklingen berg- de væsentlige anvendelser af elværktajet. Hvis res. el-værktajet dog anvendes til andre formäl, med k . afvigende indsatsværktaj eller utilstrækkelig > Benyt kun savklinger, der lever op til de tek- vedligeholdelse, kan svingningsniveauet afvige. niske data i denne betjeningsveiledning. Dette kan fare til en betydelig foragelse af sving- > Anvend under ingen omstændigheder slibe- ) ningsbelastningen i hele arbejdstidsrummet. skiver som indsatsværktoi. & Til en najagtig vurdering af svingningsbelastnin- k gen bar der ogsä tages hajde for de tider, ï hvil. Vals af savklinge ke værktajet er slukket eller godtnok kgrer, men En oversigt over anbefalede savklinger findes rent faktisk ikke anvendes. Dette kan fare til en bag i denne vejledning. anna PENINESDElASENINEEN Ï savklinge demonteres (se billede A) Fastlæg ekstra sikkerhedsforanstaltninger til be- — Sving pendulbeskyttelsesskærmen 11 tilba- skyttelse af brugeren mod svingningers virkning ge og hold fast i den. som f.eks.: Vedligeholdelse af el-værktaj og ind- — Hold fast i spændeflangen 20 med en gaffel- satsværktoj, holde hænder varme, organisation nagle 19 (nsglevidde 22 mm) eller sæt sav- af arbejdsforlab. klingen 21 pä et stykke træ. — Drej spændeskruen 18 ud i drejeretningen © Overensstemmelseserklæring ÇC€ med unbrakonaglen 3. Vi erkiærer under almindeligt ansvar, at det pro- = Fi" spændeflangen 20 0g savklingen 21 fra dukt, der er beskrevet under ,Tekniske data”, er savspindlen 28. i overensstemmelse med falgende standarder … Savklinge monteres (se billede A) eller normative dokumenter: EN 60745 iht. be- stemmelserne i direktiverne 2004/108/EF, 7 fenger savklingen 21 08 alle spændedele, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra : 29.122008). Sving pendulbeskyttelsesskærmen 11 tilba- Teknisk dossier hos: 8e 0e hold fast i den. Robert Bosch GmbH, PT/ESC, Tone lon (EU Pé ee D-70745 Leinfelden-Echterdingen x rereuning (F Klingen) og drejeretningspilen pà beskyttel- sesskærmen 16 skal stemme overens. 1 609 929 N78 | (7.2.08) Bosch Power Tools À

Lis — Sæt spændeflangen 20 pä og skru spænde- skruen 18 ii drejeretningen ©. Kontrollér, at holdeflange 22 og spændeflange 20 er mon- teret rigtigt. — Hold fast i spændeflangen 20 med en gaffel- nogle 19 (naglevidde 22 mm) eller sæt sav- klingen 21 p4 et stykke træ. — Spænd spændeskruen 18 fast i drejeretning © med unbrakonoglen 3. Fastspændingsmo- mentet skal være 6-9 Nm, det svarer til händfast plus 4 omdrejning. Spaltekil indstilles (se billede B) > Træk stikket ud af stikkontakten, for der udfores arbejde pä el-værktojet. > Anvend altid spaltekilen, undtagen ved dyk- snit. Spaltekniven forhindrer, at savklingen sætter sig fast under savearbejdet. Indstillingen gennemfares ved max. snitdybde, se afsnit ,Snitdybde indstilles". Losne skruen 24, stil spaltekilen 12 pà det mäl, der er angivet pä billedet, og spænd skruen 24 fast med et tilspændingsmoment pà 3,5-5 Nm. Stov-/spänudsugning > Træk stikket ud af stikkontakten, for der udfares arbejde pà el-værktojet. > Stav fra materialer som f.eks. blyholdig ma- ling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Beraring eller indän- ding af stev kan fore til allergiske reaktioner og/eller Andedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt stev som f.eks. ege- eller bagestav gælder som kræftfremkaldende, især i for- bindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale mä kun bearbejdes af fag- folk. — Anvend helst en stavopsugning. — Sorg for god udluftning af arbejdsplad- sen. — Det anbefales at bære ändeværn med fil- terklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Dansk | 93 Opsugning med fremmed stevsuger Anbring en opsugningsslange 29 (tilbehor) pà spänudkastet 17. Forbind opsugningsslangen 29 med en stavsuger (tilbeher). En oversigt over tilslutning af forskellige stavsugere findes ba- gest i denne vejledning. Eæl-værktojet kan tilsluttes direkte til stikdäsen pä en almindelig Bosch stevsuger med fjernbe- tjening. Denne starter automatisk, när el-værk- tajet tændes. Stavsugeren skal være egnet til det materiale, som skal opsuges. Anvend en specialstevsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende el- ler tart stav. Egenopsugning med stevpose Til mindre arbejde kan man tilslutte en stavpose {tilbehor). Anbring stavposens studs fast i spänudkastet 17. Tam stavposen rettidigt, sà stavopsugningen ikke forringes. Brug Funktioner > _Træk stikket ud af stikkontakten, fer der udfores arbejde pä el-værktajet. Snitdybde indstilles (se billede C) > Tilpas snitdybden i forhold til emnets tyk- kelse. Mindre end en hel tandhajde skal kun- ne ses under emnet. Losne vingeskruen 14. Til en mindre snitdybde fiernes saven fra grundpladen 13, til en starre snitdybde trykkes saven hen mod grundpladen

13. Indstil det anskede mäl pà snitdybdeskala-

en. Spænd vingeskruen 14 igen. Indstilling af geringsvinkel Losne vingeskruen 6. Sving saven ud til siden. Indstil det enskede mäl pâ skalaen 5. Skru vin- geskruen 6 fast igen. Bemærk: Ved geringssnit er snitdybden mindre end den viste værdi pà snitdybdeskalaen 15. Bosch Power Tools 1 609 929 N78 | (7.2.08)

Lis 94 | Dansk Snitmarkeringer Snitmarkeringen 0° (9) viser savklingens positi- on ved et retvinklet snit. Snitmarkeringen 45° (8) viser savklingens position ved 45°-snit. Til et mälnajagtigt snit positioneres rundsaven pä emnet, som vist pé billedet. Du skal helst gennemfare et pravesnit. lbrugtagning > Kontrollér netspændingen! Stromkildens spænding skal stemme overens med angi velserne pà el-værktajets typeskilt. El-værktoj til 230 V kan ogsä tilsluttes 220 V. Tænd/sluk Elværktajet tages i brug ved forst at aktivere kontaktspærren 2 og herefter trykke pà start- stop-kontakten 1 og holde den nede. Elværktajet slukkes ved at slippe start-stop- kontakten 1. Bemaærk: Af sikkerhedstekniske grunde kan start-stop-kontakten 1 ikke fastläses; den skal trykkes ned og holdes nede, sä længe saven er i drift. Arbejdsveiledning Beskyt savklingerne mod stad og slag. For ekværktajet jævnt og med let skub i snitret- ning. For stærk fremforing forringer indsats- værktajets levetid betydeligt og kan beskadige eværktajet. Saveevnen og snitkvaliteten afhænger i væsent- lig grad af savklingens tilstand og tandform. An- vend derfor kun skarpe savklinger, som er egnet til det materiale, som der skal saves i. Det rigtige valg af savklingen retter sig efter træ- art, trækvalitet og om der skal gennemfores længde- eller tværsnit. Ved længdesavning af gran opstär der lange, spi- ralformede späner. Boge- og egestev er specielt sundhedsfarligt, ar- bejd derfor kun med stevopsugning. Savning med parallelanslag (se billede D) Parallelanslaget 10 gor det muligt at udfore noj- agtige snit langs med en emnekant og save stri- ber med ens mäl. Losne vingeskruen 7 og skub parallelanslagets skala 10 gennem faringen i grundpladen 13. Ind- stil den anskede snitbredde som skalaværdi pà den tilsvarende snitmarkering 9 hhv. 8, se afsnit ,Snitmarkeringer". Spænd vingeskruen 7 igen. Savning med hjælpeanslag (se billede E) Til bearbejdning af store emner eller til skæring af lige kanter kan man fastgore et bræt eller en liste som hjælpeanslag pâ emnet og fore grund- pladen pé rundsaven langs med hjælpeanslaget. Savning med styreskinne (se billede G) Ved hjælp af styreskinnen 27 kan man gennem- fore snit, der forleber i en lige linje. Den skridsikre belægning forhindrer, at styre- skinnen glider, og skäner emneoverfladen. Be- lægningen pà styreskinnen sikrer, at el-værkto- jet glider let. Gummilæben pé styreskinnen tilbyder en over- fladebeskytter, der forhindrer, at overfladen adelægges, nr der saves i træmaterialer. | dette tilfælde skal savklingens tænder ligge direkte op ad gummilæben. Styreskinnen 27 mä ikke rage ud over den em- neside, der skal saves i. Til arbejde med styreskinnen 27 skal man bruge styreskinneadapteren 26. Styreskinneadapteren 26 monteres lige som parallelanslaget 10. Til najagtige snit med styreskinnen 27 skal fol- gende arbejdesskridt overholdes: — Anbring styreskinnen 27 pâ emnet, sä den ra- ger ud i siden. Sorg for, at gummilæben pä si- den er rettet mod emnet. 1 609 929 N78 | (7.2.08) Bosch Power Tools

— Anbring rundsaven pà styreskinnen 27 med den formonterede styreskinneadapter 26. —_Indstil den anskede snitdybde og gerings- vinklen. Overhold markeringerne pà styre- skinneadapteren 26 til forindstillingen ved forskellige geringsvinkler, se billede F. —_Indstil rundsaven ved hjælp af styreskinnea- dapteren, sä savklingens tænder 21 ligger op mod gummilæben. Savklingens position 21 afhænger af den valgte snitvinkel. Sav ikke i styreskinnen.

0° 1-45 — Drej vingeskruen 7 fast for at fastgore styre- skinneadapterens position. — Loft rundsaven med den formonterede styre- skinneadapter 26 fra styreskinnen 27. —_Indstil styreskinnen 27 pâ emnet pä en sädan mäde, at gummilæben ligger nojagtigt op mod den anskede snitkant. — Fastgor styreskinnen 27 pà værktejet med egnede spændeanordninger som f.eks. skruetvinger. Anbring el-værktojet med mon- teret styreskinneadapter 26 pä styreskinnen. —_ Tænd for el-værktajet og far det jævnt og med let skub i snitretningen. Forbindelsesstykket 28 bruges til at samle to styreskinner. Spænding gennemfares med de fi- re skruer, der findes i forbindelsesstykket. Dansk | 95 Vedligeholdelse og service Vedligeholdelse og rengoring > Træk stikket ud af stikkontakten, fer der udfores arbejde pä el-værktajet. >» Elværktoj og elværktojets ventilationsäb- ninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Pendulbeskyttelsesskærmen skal altid kunne bevæges frit og lukkes automatisk. Derfor skal omrädet omkring beskyttelsesskærmen altid være rent. Fjern stav og späner med trykluft el- ler en pensel. Savklinger uden belægning kan beskyttes mod korrosion med et tyndt lag syrefri olie. Fjern oli- en igen far savearbejdet pâbegyndes, da træ el- lers bliver plettet. Harpiks- eller limrester pä savklingen forringer snitkvaliteten. Renger derfor savklinger umid- delbart efter brug. Skulle erværktajet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal repara- tionen udfares af et autoriseret serviceværksted for Bosch-elektroværktaj. Ekværktajets 10-cifrede typenummer (se type- skilt) skal altid angives ved forespargsler og be- stilling af reservedele. Bosch Power Tools 1 609 929 N78 | (7.2.08)

96 | Dansk Kundeservice og kunderädgivning Kundeservice besvarer dine spargsmäl vedr. re- paration og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informati- oner om reservedele findes ogsä under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spargsmäl vedr. keb, anvendel- se og indstilling af produkter og tilbehar. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: +45 (04489) 8855 Fax: +45 (04489) 87 55 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse Ekværkta, tilbehor og emballage skal genbru- ges pä en miljevenlig mâde. Gælder kun i EU-lande: Smid ikke el-værktaj ud sammen med det almindelige hushold- ningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse- ret elektrisk udstyr indsamles separat og gen- bruges iht. gældende miljaforskrifter. Ret til ændringer forbeholdes. le.
