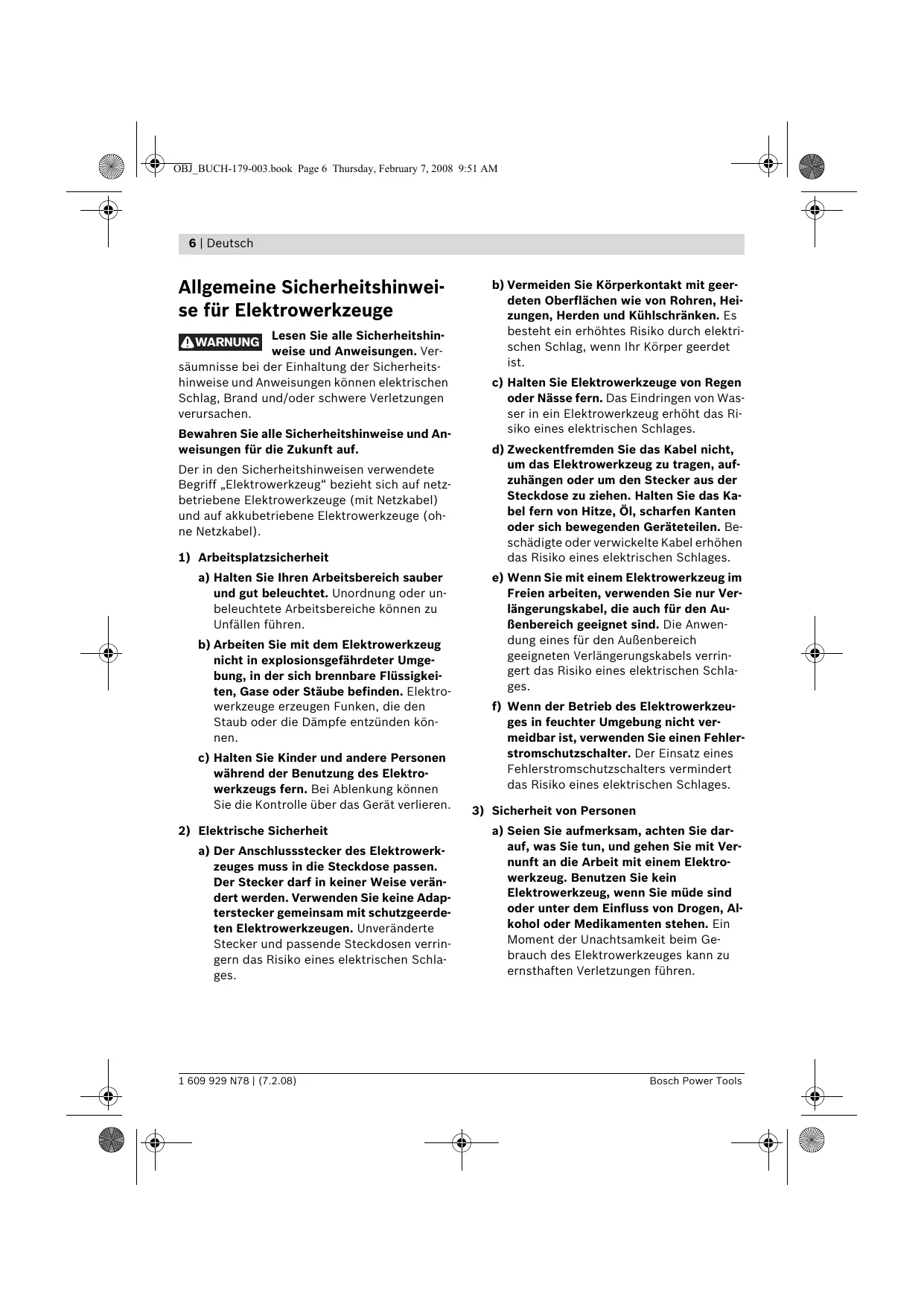

Lis 6 | Deutsch Allgemeine Sicherheitshinw. se für Elektrowerkzeuge Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. à WARNUNG Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff ,Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (oh- ne Netzkabel).

1) Arbeitsplatzsicherheit

2) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche kônnen zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kôn- nen. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung kënnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

2) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adap- terstecker gemeinsam mit schutzgeerde- ten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schla- ges.

b) Vermeiden Sie Kôrperkontakt mit geer- deten Oberflächen wie von Rohren, Heï zungen, Herden und Kühischränken. Es besteht ein erhôhtes Risiko durch elektri- schen Schlag, wenn Ihr Kôrper geerdet ist. €) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhôht das Ri- siko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Ôl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhôhen das Risiko eines elektrischen Schlages. €) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungskabel, die auch für den Au- Benbereich geeignet sind. Die Anwen- dung eines für den AuBenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schla- ges. f) Wenn der Betrieb des Elektrowerkzeu- ges in feuchter Umgebung nicht ver- meidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie dar- auf, was Sie tun, und gehen Sie mit Ver- nunft an die Arbeit mit einem Elektro- werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Al- kohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. 1 609 929 N78 | (7.2.08) Bosch Power Tools le.

b) Tragen Sie persënliche Schutzausrüs- tung und immer eine Schutzbrille. Das Tragen persônlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehôrschutz, je nach Art und Einsatz des Elektrowerkzeu- ges, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte In- betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlieBen, es auf- nehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung anschlie- Ben, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verlet- zungen führen. €) Vermeiden Sie eine abnormale Kôrper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kônnen Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lan- ge Haare kônnen von sich bewegenden Teilen erfasst werden.

8) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden kännen, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub ver- ringern. Deutsch | 7

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdo- se und/oder entfernen Sie den Akku, be- vor Sie Geräteeinstellungen vornehmen, Zubehôrteile wechseln oder das Gerät weglegen. Diese VorsichtsmaBnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge auBerhalb der Reichweite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. €) Pflegen Sie Elektrowerkzeuge mit Sorg- fait. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Un- fälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. Bosch Power Tools

Lis 8 | Deutsch £) Verwenden Sie Elektrowerkzeug, Zube- hôr, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksich- tigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

2) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Gerätespezifische Sicherheitshinweise > GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Säge- blatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten, kônnen diese vom Sägeblatt nicht verletzt werden. Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhôhe unter dem Werkstück sicht- bar sein.

Halten Sie das zu sägende Werkstück nie- mals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Kôrperkon- takt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. > Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbei- ten ausführen, bei denen das Einsatzwerk- zeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges un- ter Spannung und führt zu einem elektri- schen Schlag. > Verwenden Sie beim Längsschneiden i mer einen Anschlag oder eine gerade Kan- tenführung. Dies verbessert die Schnitt- genauigkeit und verringert die Môglichkeit, dass das Sägeblatt klemmt. > Verwenden Sie immer Sägeblätter in der richtigen Grôfe und mit passender Aufnah- mebohrung (z. B. sternfôrmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. > Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Sä- ge konstruiert, für optimale Leistung und Be- triebssicherheit. > Ursachen und Vermeidung eines Rück- schlags: — Ein Rückschlag ist die plôtzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Rich- tung der Bedienperson bewegt. — Wenn sich das Sägeblatt in dem sich schlieBenden Sägespalt verhakt oder ver- klemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedienper- son zurück. - Wird das Sägeblatt im Sägeschnitt ver- dreht oder falsch ausgerichtet, kônnen sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wo- durch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt. 1 609 929 N78 | (7.2.08) Bosch Power Tools le.

Q | 70m BUCH-170-003 book Page 9 Thursday, February 7, 2008 9:51 AM Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete VorsichtsmaBnahmen, wie nachfolgend beschrieben, verhindert werden. Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen kônnen. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Li mit Ihrem Kërper bringen. Bei einem Rück- schlag kann die Säge rückwärts springen, je- doch kann die Bedienperson durch geeignete VorsichtsmaBnahmen die Rückschlagkräfte beherrschen. Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstück ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich be- wegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und über- prüfen Sie, ob die Sägezähne nicht im Werk- stück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus be- wegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. Stützen Sie groBe Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. GroBe Platten kôn- nen sich unter ihrem Eigengewicht durchbie- gen. Platten müssen auf beiden Seiten abge- stützt werden, sowohl in Nähe des Sägespalts als auch an der Kane. Verwenden Sie keine stumpfen oder be- schädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhôhte Reibung, Klemmen des Säge- blattes und Rückschlag. Deutsch | 9 > Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklem- men und ein Rückschlag auftreten. > Seien Sie besonders vorsichtig bei ,Tauch- schnitten“ in bestehende Wände oder ande- re nicht einsehbare Bereiche. Das eintau- chende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen. > Überprüfen Sie vor jeder Benutzung, ob die untere Schutzhaube einwandfrei schlieBt. Verwenden Sie die Säge nicht, wenn die un- tere Schutzhaube nicht frei beweglich ist und sich nicht sofort schlieBt. Klemmen oder binden Sie die untere Schutzhaube niemals in geëffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen wer- den. Ôffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwin- keln und -tiefen weder das Sägeblatt noch andere Teile berührt. > Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie die Sä- ge vor dem Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, Klebrige Ablage- rungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzôgert arbeiten. > ffnen Sie die untere Schutzhaube von Hand nur bei besonderen Schnitten, wie ,Tauch- und Winkelschnitten“, ffnen Sie die untere Schutzhaube mit dem Rückzieh- hebel und lassen Sie diesen los, sobald das Sägeblatt in das Werkstück eingetaucht ist. Bei allen anderen Sägearbeiten muss die un- tere Schutzhaube automatisch arbeiten. > _Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein un- geschütztes, nachlaufendes Sägeblatt be- wegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge. Bosch Power Tools

Verwenden Sie den für das eingesetzte Sä- geblatt passenden Spaltkeil. Der Spaltkeil muss stärker als die Stammblattdicke des Sägeblatts, aber dünner als dessen Zahnbrei- te sein. Justieren Sie den Spaltkeil wie in der Be- dienungsanleitung beschrieben. Falsche Stärke, Position und Ausrichtung kônnen der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert. Verwenden Sie immer den Spaltkeil, auBer bei Tauchschnitten. Montieren Sie den Spaltkeil nach dem Tauchschnitt wieder. Der Spaltkeil stôrt bei Tauchschnitten und kann einen Rückschlag erzeugen. Damit der Spaltkeil wirken kann, muss er sich im Sägespalt befinden. Bei kurzen Schnitten ist der Spaltkeil unwirksam um ei- nen Rückschlag zu verhindern. Betreiben Sie die Säge nicht mit verboge- nem Spaltkeil. Bereits eine geringe Stôrung kann das SchlieBen der Schutzhaube ver- langsamen. Greifen Sie nicht mit den Händen in den Spanauswurf. Sie kônnen sich an rotieren- den Teilen verletzen. Arbeiten Sie mit der Säge nicht über Kopf. Sie haben so keine ausreichende Kontrolle über das Elektrowerkzeug. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu- spüren, oder ziehen Sie die ôrtliche Versor- gungsgesellschaft hinzu. Kontakt mit Elek- troleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gaslei- tung kann zur Explosion führen. Eindringen i eine Wasserleitung verursacht Sachbeschä- digung oder kann einen elektrischen Schlag verursachen. Betreiben Sie das Elektrowerkzeug nicht stationär. Es ist für einen Betrieb mit Säge- tisch nicht ausgelegt. Verwenden Sie keine Sägeblätter aus HSS- Stahl. Solche Sägeblätter kônnen leicht bre- chen. > Sägen Sie keine Eisenmetalle. Glühende Späne kônnen die Staubabsaugung entzün- den. > _Halten Sie das Elektrowerkzeug beim Arbei- ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk- zeug wird mit zwei Händen sicherer geführt. > Sichern Sie das Werkstück. Ein mit Spann- vorrichtungen oder Schraubstock festgehal- tenes Werkstück ist sicherer gehalten als mit Ihrer Hand. > Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es able- gen. Das Einsatzwerkzeug kann sich verha- ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. > Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Ka- bel erhôhen das Risiko eines elektrischen Schlages. Funk nsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bestimmungsgemäfer Gebrauch Das Elektrowerkzeug ist bestimmt, bei fester Auflage Längs- und Querschnitte mit geradem Schnittverlauf und auf Gehrung in Holz auszu- führen. Mit entsprechenden Sägeblättern kôn- nen auch dünnwandige Nichteisenmetalle, z.B. Profile, gesägt werden. Das Bearbeiten von Eisenmetallen ist nicht zu- lässig. 1 609 929 N78 | (7.2.08)

d d Q | 70m BuCH-170-003 book Page 11 Thursday, February 7, 2008 9:51 AM Ÿ | Éd {à {à D D Deutsch | 11 Abgebildete Komponenten Technische Daten Die Nummerierung der abgebildeten Kompo- Ke 20 nenten bezieht sich auf die Darstellung des Elek- trowerkzeuges auf der Grafikseite. Sachnummer 3 603 C28 0. 1 Ein-/Ausschalter Nennaufnahmeleistung w 600 2 Einschaltsperre für Ein-/Ausschalter Abgabeleistung w 350 3 Innensechskantschlüssel Leerlaufdrehzahl mini 2500 4 Zusatzgriff max. Lastdrehzahl minT 2450 5 Skala Gehrungswinkel Saad Ts max. Spaltkeildicke mm . 6 Flügelschraube für Gehrungswinkelvorwahl 2 Spaterat 7 Flügelschraube für Parallelanschlag max. Schnitttiefe k k - bei Gehrungswinkel 8 Schnittmarkierung 45° 0 mm 40 9 Schnittmarkierung 0° — bei Gehrungswinkel 10 Parallelanschlag a5° mm 26 11 Pendelschutzhaube Abmessungen 12 Spaltkeil Grundplatte mm 120 x 260 13 Grundplatte max. Sägeblatt- 14 Flügelschraube für Schnitttiefenvorwahl durchmesser mm 130 15 Schnitttiefenskala min. Sägeblatt- PS 16 Schutzhaube durchmesser mm 122 A 17 Spanauswurf max. Stammblattdicke mm 1,4 18 Spannschraube mit Scheibe max. Zahndicke/-schrän- 19 Gabelschlüssel Schlüsselweite 22 mm* kung mm 2,7 20 Spannflansch min. Zahndicke/-schrän- 21 Kreissägeblatt* kung mm 17 22 Aufnahmeflansch Aufnahmebohrung mm 16 23 Sägespindel Gewicht entsprechend 24 Schraube für Spaltkeilbefestigung EPTA-Procedure 25 Schraubzwingenpaar* 01/2003 kg 2,4 26 Führungsschienenadapter* Schutzklasse E/u 27 Führungsschiene* Angaben gelten für Nennspannungen [U] 230/240 V. 28 Verbindungsstück* Bei niedrigeren Spannungen und in länderspezifischen 29 Absaugschlauch* Ausführungen kënnen diese Angaben variieren. . : . Bitte beachten Sie die Sachnummer auf dem Typen- Abgebildetes oder beschriebenes Zubehër gehôrt schild Inres Elektrowerkzeugs. Die Handelsbezeichnun- nicht zum Standard-Lieferumfang. gen einzelner Elektrowerkzeuge kônnen variieren. Bosch Power Tools 1 609 929 N78 | (7.2.08) A As

Lis 12 | Deutsch Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Gerätes be- trägt typischerweise: Schalldruckpegel 97 dB(A); Schallleistungspegel 108 dB(A). Unsi- cherheit K=3 dB. Gehërschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a, <2,5 m/s?, Unsi- cherheit K =1,5 m/s2. Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhôhen. Für eine genaue Abschätzung der Schwingungs- belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein- satz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich re- duzieren. Legen Sie zusätzliche SicherheitsmaBnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. PS d Li dm nca book Page 12 Thursday, February 7, 2008 9:51 AM Ÿ | &

Konformitätserklärung CE Wir erklären in alleiniger Verantwortung, dass das unter ,Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60745 ge- mäB den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Dr. Eckerhard Strôtgen Senior Vice President Head of Product Engineering Certification 7572 14 Age

Ve” Kreissägeblatt einsetzen/wechseln > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. > Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Säge- blattes besteht Verletzungsgefahr. > Verwenden Sie nur Sägeblätter, die den in dieser Bedienungsanleitung angegebenen Kenndaten entsprechen. > Verwenden Sie keinesfalls Schleifscheiben als Einsatzwerkzeug. Sägeblatt auswählen Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Sägeblatt demontieren (siehe Bild A) — Schwenken Sie die Pendelschutzhaube 11 zurück und halten Sie diese fest. 1 609 929 N78 | (7.2.08) Bosch Power Tools

Lis — Halten Sie den Spannflansch 20 mit einem Gabelschlüssel 19 (Schlüsselweite 22 mm) fest oder setzen Sie das Sägeblatt 21 auf ein Stück Holz auf. — Drehen Sie mit dem Innensechskantschlüs- sel 3 die Spannschraube 18 in Drehrichtung © heraus. — Nehmen Sie den Spannflansch 20 und das Sägeblatt 21 von der Sägespindel 23 ab. Sägeblatt montieren (siehe Bild A) — Reinigen Sie das Sägeblatt 21 und alle zu montierenden Spannteile. — Schwenken Sie die Pendelschutzhaube 11 zurück und halten Sie diese fest. — Setzen Sie das Sägeblatt 21 auf den Aufnah- meflansch 22 auf. Die Schneïdrichtung der Zähne (Pfeilrichtung auf dem Sägeblatt) und der Drehrichtungspfeil auf der Schutzhaube 16 müssen übereinstimmen. — Setzen Sie den Spannflansch 20 auf und schrauben Sie die Spannschraube 18 in Drehrichtung @ ein. Achten Sie auf die richti- ge Einbaulage von Aufnahmeflansch 22 und Spannflansch 20. — Halten Sie den Spannflansch 20 mit einem Gabelschlüssel 19 (Schlüsselweite 22 mm) fest oder setzen Sie das Sägeblatt 21 auf ein Stück Holz auf. —_ Ziehen Sie mit dem Innensechskantschlüssel 3 die Spannschraube 18 in Drehrichtung @ fest. Das Anzugsmoment soll 6-9 Nm betra- gen, das entspricht handfest zzgl. 4 Umdre- hung. Spaltkeil einstellen (siehe Bild B) > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. > Verwenden Sie immer den Spaltkeil, auBer bei Tauchschnitten. Der Spaltkeil verhindert das Klemmen des Sägeblattes beim Sägen. Die Einstellung erfolgt bei maximaler Schnitttie- fe, siehe Abschnitt ,Schnitttiefe einstellen”. Lôsen Sie die Schraube 24, stellen Sie den Spaltkeil 12 auf das im Bild angegebene MaB und ziehen Sie die Schraube 24 mit einem An- zugsmoment von 3,5-5 Nm fest. Deutsch | 13 Staub-/Späneabsaugung > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. > Stäube von Materialien wie bleihaltigem An- strich, einigen Holzarten, Mineralien und Me- tall Kônnen gesundheitsschädlich sein. Be- rühren oder Einatmen der Stäube kônnen allergische Reaktionen und/oder Atem- wegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchen- staub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbe- handlung (Chromat, Holzschutzmittel). As- besthaltiges Material darf nur von Fachleuten bearbeitet werden. — Benutzen Sie môglichst eine Staubabsau- gung. — Sorgen Sie für gute Belüftung des Arbeits- platzes. — Es wird empfohlen, eine Atemschutzmas- ke mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschrif- ten für die zu bearbeitenden Materialien. Fremdabsaugung Stecken Sie einen Absaugschlauch 29 (Zube- hôr) auf den Spanauswurf 17. Verbinden Sie den Absaugschlauch 29 mit einem Staubsauger (Zubehër). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung. Das Elektrowerkzeug kann direkt an die Steck- dose eines Bosch-Allzwecksaugers mit Fernstarteinrichtung angeschlossen werden. Dieser wird beim Einschalten des Elektrowerk- zeuges automatisch gestartet. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein. Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger. Bosch Power Tools 1 609 929 N78 | (7.2.08)

Lis 14 | Deutsch In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft Klären. Eigenabsaugung mit Staubsack Bei Kleineren Arbeiten kônnen Sie einen Staub- sack (Zubehôr) anschlieBen. Stecken Sie den Staubsackstutzen fest in den Spanauswurf 17. Entleeren Sie den Staubsack rechtzeitig, damit die Staubaufnahme optimal erhalten bleibt. Betrieb Betriebsarten > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. Schnitttiefe einstellen (siehe Bild C) > Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhôhe unter dem Werkstück sicht- bar sein. Lôsen Sie die Flügelschraube 14. Für eine klei- nere Schnitttiefe ziehen Sie die Säge von der Grundplatte 13 wesg, für eine grôBere Schnitttie- fe drücken Sie die Säge zur Grundplatte 13 hin. Stellen Sie das gewünschte MaB an der Schnitt- tiefenskala ein. Ziehen Sie die Flügelschraube 14 wieder fest. Gehrungswinkel einstellen Lôsen Sie die Flügelschraube 6. Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte MaB an der Skala 5 ein. Schrauben Sie die Flü- gelschraube 6 wieder fest. Hinweis: Bei Gehrungsschnitten ist die Schnitt- tiefe kleiner als der angezeigte Wert auf der Schnitttiefenskala 15. Schnittmarkierungen Die Schnittmarkierung 0° (9) zeigt die Position des Sägeblattes bei rechtwinkligem Schnitt. Die Schnittmarkierung 45° (8) zeigt die Position des Sägeblattes bei 45°-Schnitt. Für einen maBgenauen Schnitt setzen Sie die kreissäge wie im Bild gezeigt an das Werkstück. Führen Sie am besten einen Probeschnitt durch. Inbetriebnahme > Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Anga- ben auf dem Typenschild des Elektrowerk- zeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge kônnen auch an 220 V betrieben werden. Ein-/Ausschalten Zur Inbetriebnahme des Elektrowerkzeuges be- tätigen Sie zuerst die Einschaltsperre 2 und drü- cken anschlieBend den Ein-/Ausschalter 1 und halten ihn gedrückt. Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 1 los. Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 1 nicht arretiert werden, son- dern muss während des Betriebes ständig ge- drückt bleiben. Arbeitshinweise Schützen Sie Sägeblätter vor StoB und Schlag. Führen Sie das Elektrowerkzeug gleichmäBig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem Elektrowerkzeug schaden. 1 609 929 N78 | (7.2.08) Bosch Power Tools

Lis Die Sägeleistung und die Schnittqualität hängen wesentlich vom Zustand und der Zahnform des Sägeblattes ab. Verwenden Sie deshalb nur scharfe und für den zu bearbeitenden Werkstoff geeignete Sägeblätter. Sägen von Holz Die richtige Wahl des Sägeblattes richtet sich nach Holzart, Holzqualität und ob Längs- oder Querschnitte gefordert sind. Bei Längsschnitten von Fichte entstehen lange, spiralfôrmige Späne. Buchen- und Eichenstäube sind besonders ge- sundheitsgefährdend, arbeiten Sie deshalb nur mit Staubabsaugung. Sägen mit Parallelanschlag (siehe Bild D) Der Parallelanschlag 10 ermôglicht exakte Schnitte entlang einer Werkstückkante, bezie- hungsweise das Schneiden maBgleicher Strei- fen. Lôsen Sie die Flügelschraube 7 und schieben Sie die Skala des Parallelanschlags 10 durch die Führung in der Grundplatte 13. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der entsprechenden Schnittmarkierung 9 bzw. 8 ein, siehe Abschnitt ,Schnittmarkierungen”. Drehen Sie die Flügelschraube 7 wieder fest. Sägen mit Hilfsanschlag (siehe Bild E) Zur Bearbeitung groBer Werkstücke oder zum Schneiden gerader Kanten kännen Sie ein Brett oder eine Leiste als Hilfsanschlag am Werkstück befestigen und die Kreissäge mit der Grundplat- te am Hilfsanschlag entlangführen. Sägen mit Führungsschiene (siehe Bild G) Mit der Hilfe der Führungsschiene 27 kônnen Sie geradlinige Schnitte durchführen. Der Haftbelag verhindert das Verrutschen der Führungsschiene und schont die Werkstück- oberfläche. Die Beschichtung der Führungs- schiene ermôglicht ein leichtes Gleiten des Elek- trowerkzeuges. Deutsch | 15 Die Gummilippe an der Führungsschiene bietet einen SpanreiBschutz, der beim Sägen von Holz- werkstoffen ein AusreiBen der Oberfläche ver- hindert. Das Sägeblatt muss dazu mit den Zäh- nen direkt an der Gummilippe anliegen. Die Führungsschiene 27 darf an der anzusä- genden Werkstückseite nicht überstehen. Für das Arbeiten mit der Führungsschiene 27 ist der Führungsschienenadapter 26 erforderlich. Der Führungsschienenadapter 26 wird wie der Parallelanschlag 10 montiert. Für exakte Schnitte mit der Führungsschiene 27 sind die folgenden Arbeitsschritte erforderlich: — Setzen Sie die Führungsschiene 27 mit seitli- chem Überstand auf das Werkstück. Achten Sie darauf, dass die Seite mit der Gummilip- pe zum Werkstück gerichtet ist.

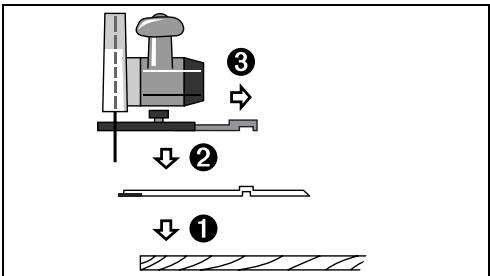

— Setzen Sie die Kreissäge mit dem vormon- tierten Führungsschienenadapter 26 auf die Führungsschiene 27 auf. — Stellen Sie die gewünschte Schnitttiefe und den Gehrungswinkel ein. Beachten Sie die Markierungen auf dem Führungsschienenad- apter 26 zur Voreinstellung bei verschiede- nen Gehrungswinkeln, siehe Bild F. —_ Richten Sie die Kreissäge mit Hilfe des Füh- rungsschienenadapters so aus, dass das Sä- geblatt 21 mit den Zähnen an der Gummilip- pe anliegt. Die Position des Sägeblattes 21 ist vom gewähiten Schnittwinkel abhängig. Sägen Sie nicht in die Führungsschiene. Bosch Power Tools 1 609 929 N78 | (7.2.08)

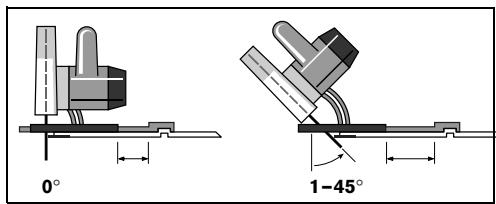

Lis 16 | Deutsch 1 LR ET 0 1-45° — Drehen Sie die Flügelschraube 7 fest, um die Position des Führungsschienenadapters zu fixieren. — Heben Sie die Kreissäge mit dem vormontier- ten Führungsschienenadapter 26 von der Führungsschiene 27 ab. — Richten Sie die Führungsschiene 27 am Werkstück so aus, dass die Gummilippe ge- nau an der gewünschten Schnittkante an- liegt. — Befestigen Sie die Führungsschiene 27 mit geeigneten Spannvorrichtungen, z. B. Schraubzwingen, auf dem Werkstück. Setzen Sie das Elektrowerkzeug mit montiertem Führungsschienenadapter 26 auf die Füh- rungsschiene auf. — Schalten Sie das Elektrowerkzeug ein und führen Sie es gleichmäBig und mit leichtem Schub in Schnittrichtung. Mit dem Verbindungsstück 28 kônnen zwei Füh- rungsschienen zusammengesetzt werden. Das Spannen erfolgt mittels der vier im Verbindungs- stück befindlichen Schrauben. Wartung und Service Wartung und Reinigung > Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. > Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Die Pendelschutzhaube muss sich immer frei bewegen und selbsttätig schlieBen kônnen. Hal- ten Sie deshalb den Bereich um die Pendel- schutzhaube stets sauber. Entfernen Sie Staub und Späne durch Ausblasen mit Druckluft oder mit einem Pinsel. Nicht beschichtete Sägeblätter kônnen durch ei- ne dünne Schicht säurefreies Ôl vor Korrosions- ansatz geschützt werden. Entfernen Sie vor dem Sägen das ÔI wieder, weil Holz sonst fleckig wird. Harz- oder Leimreste auf dem Sägeblatt beein- trächtigen die Schnittqualität. Reinigen Sie des- halb Sägeblätter gleich nach dem Gebrauch. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfal- len, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerk- zeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen ger- ne bei Fragen zu Kauf, Anwendung und Einstel- lung von Produkten und Zubehôren. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde. www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie. 1 609 929 N78 | (7.2.08) Bosch Power Tools
