PKS 40 - Serra circular BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho PKS 40 BOSCH em formato PDF.
| Marca | BOSCH |
| Modelo | PKS 40 |
| Tipo de produto | Serra circular |
| Potência nominal absorvida | 600 W |
| Potência útil | 350 W |
| Velocidade de rotação sem carga | 4500 tr/min |
| Velocidade máx. sob carga | 2450 tr/min |
| Profundidade de corte máx. (0°) | 40 mm |
| Profundidade de corte máx. (45°) | 26 mm |
| Diâmetro máx. da lâmina | 130 mm |
| Diâmetro mín. da lâmina | 122 mm |
| Furo da lâmina | 16 mm |
| Peso (segundo EPTA) | 2,4 kg |
| Classe de proteção | II (isolamento duplo) |
| Nível de pressão sonora | 97 dB(A) |
| Nível de intensidade sonora | 108 dB(A) |
| Valor de emissão de vibrações | < 2,5 m/s² |
| Capacidade de corte | Madeira, materiais não ferrosos de parede fina |
| Funções principais | Cortes retos, longitudinais, transversais, ângulos de esquadria 0°-45° |
| Segurança | Tampa de proteção pendular, faca divisora, travamento de partida |
| Manutenção e limpeza | Limpar as aberturas de ventilação, tampa de proteção, lâmina de serra; usar ar comprimido |
| Peças de reposição e reparabilidade | Peças de reposição disponíveis através do serviço pós-venda Bosch (ver manual) |
| Informações gerais | Conforme às normas EN 60745, CE; fabricado na Alemanha |
Perguntas frequentes - PKS 40 BOSCH
Perguntas dos utilizadores sobre PKS 40 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra circular em formato PDF gratuitamente! Encontre o seu manual PKS 40 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PKS 40 da marca BOSCH.
MANUAL DE UTILIZADOR PKS 40 BOSCH

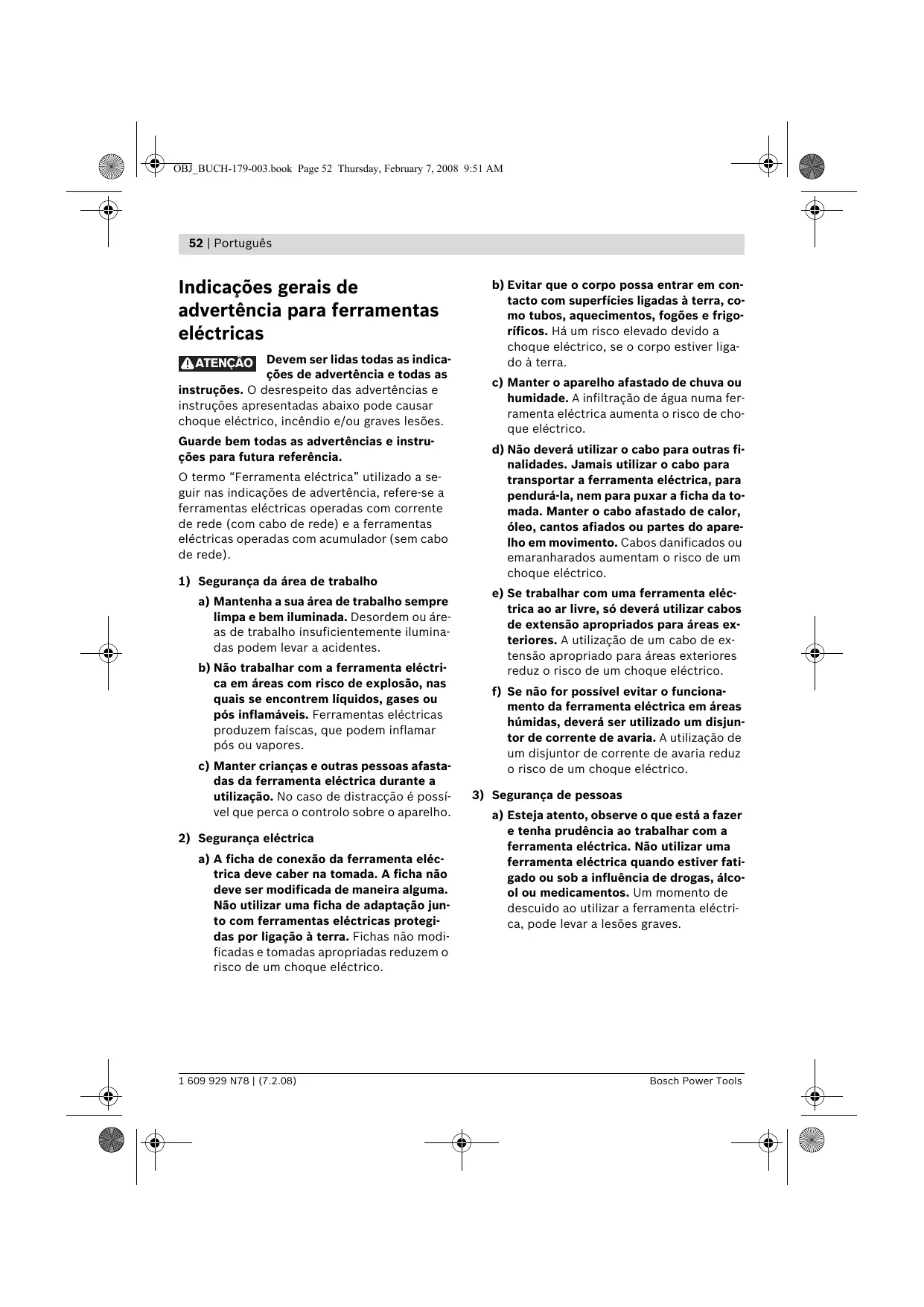

Indicações gerais de advertência para ferramentas elétricas
!ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
1) Segurança da área de trabalho
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.
b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.
b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas elétricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de serviço específicas do aparelho
▶ PERIGO: As suas mãos não devem entrar na área de corte nem em contacto com a lâmina de serra. Segurar o punho adicional ou a carcaça do motor com a outra mão. Se as mãos estiverem a segurar a serra, não poderão ser feridas pela lâmina de serra. ▶ Não tocar na peça a ser trabalhada pelo lado de baixo. A cobertura de proteção não poderá protegê-lo contra a lâmina de serra por debaixo da peça a ser trabalhada. Adaptar a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível menos do que uma completa altura de dente por debaixo da peça a ser trabalhada. Jamais segurar a peça a ser serrada com a mão ou com a perna. Fixar a peça a ser trabalhada numa admissão firme. É importante fixar bem a peça a ser trabalhada para minimizar o perigo de contacto com o corpo, de emperramento da lâmina de serra ou perda de controlo.
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta elétrica sob tensão e levar a um choque elétrico. ▶ Sempre utilizar um esbarro ou um guia reto de cantos ao serrar longitudinalmente. Isto aumenta a exatidão de corte e reduz a possibilidade de um emperramento da lâmina de serra. ▶ Sempre utilizar lâminas de serra do tamanho correto e com orifício de admissão apropriado (p. ex. em forma de estrela ou redondo). Lâminas de serra não apropriadas para as peças de montagem da lâmina funcionam desequilibradamente e levam à perda de controlo. Jamais utilizar arruelas planas ou parafusos de lâmina de serra incorretos ou danificados. As arruelas planas e os parafusos da lâmina de serra foram especialmente construídos para a sua serra e para uma potência e segurança de trabalho otimizadas. ▶ Causas e evitação de contragolpes: - Um contragolpe é uma reação repentina provocada por uma lâmina de serra emperrada, enganchada ou incorretamente alinhada, que leve uma serra descontrolada a saltar para fora da peça a ser trabalhada e se movimentar na direção do operador. - Se a lâmina de serra emperrar ou enganchar na fenda de corte a se fechar, esta será bloqueada e a força do motor atira a serra no sentido da pessoa a operá-la. - Se a lâmina de serra for torcida ou incorretamente alinhada no corte de serra, é possível que os dentes do canto posterior da lâmina de serra se emperrem na superfície da peça a ser trabalhada, de modo que a lâmina de serra se movimente para fora do corte de serra e a serra pule no sentido da pessoa a operar. Um contragolpe é a consequência de uma utilização incorreta ou errónea da serra. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir.
▶ Segurar a serra firmemente com ambas as mãos e colocar os braços numa posição em que possa suportar as forças de contra-golpe. Sempre manter o corpo na lateral da lâmina de serra, jamais colocar a lâmina de serra numa linha com o corpo. No caso de um contra-golpe é possível que a serra pule para trás, no entanto a pessoa a operar poderá controlar as forças de contra-golpe através de apropriadas medidas de segurança. Se a lâmina de serra emperrar ou se o trabalho for interrompido, deverá desligar a serra e mantê-la inerte na peça a ser trabalhada, até a lâmina de serra parar. Jamais tente remover a serra da peça a ser trabalhada, nem puxá-la para trás enquanto a lâmina de serra estiver em movimento, caso contrário poderá ocorrer um contragolpe. Verificar e eliminar a causa do emperramento da lâmina de serra. Se desejar recolocar em funcionamento uma serra emperrada, deverá centrar a lâmina de serra na fenda de corte e verificar se os dentes da serra não estão emperrados na peça a ser trabalhada. Se a lâmina de serra estiver emperrada, poderá movimentar-se para fora da peça a ser trabalhada ou causar um contra-golpe se a serra for religada. Apoiar placas grandes, para reduzir um risco de contra-golpe devido a uma lâmina de serra emperrada. Placas grandes podem curvar-se devido ao próprio peso. Placas devem ser apoiadas de ambos os lados, tanto nas proximidades do corte, como nos cantos. - Não utilizar lâminas de serra embotadas ou danificadas. Lâminas de serra com dentes embotados ou incorrectamente alinhados causam um atrito maior, um contra-golpe e emperram devido à fenda de corte apertada. Antes de serrar, deverá apertar os ajustes de profundidade de corte de ângulo de corte. Se ao serrar forem alterados ajustes, é possível que a lâmina de serra seja emperrada ou que ocorra um contragolpe.
▶ Tenha muito cuidado ao efetuar “cortes de imersão” em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por trás. Ao imergir, a lâmina de serra pode ser bloqueada por objetos escondidos e causar um contra-golpe. ▶ Verificar antes de cada utilização, se a cobertura de proteção inferior fecha perfeitamente. Não utilizar a serra, se a cobertura de proteção inferior não se movimentar livremente e se não se fechar imediatamente. Jamais fixar ou amarrar a cobertura de proteção inferior na posição aberta. Se a serra cair inesperadamente no chão, é possível que a capa de proteção inferior seja entortada. Abrir a capa de proteção com a alavanca para puxar para trás, e assegurar que se movimente livremente e não entre em contato com a lâmina de serra nem com outras partes ao efetuar todos os tipos de cortes angulares e em todas profundidades de corte. ▶ Controlar a função da mola para a cobertura de proteção inferior. Permita que seja efetuada uma manutenção da serra antes de utilizá-la, caso a cobertura de proteção inferior e a mola não estiverem funcionando perfeitamente. Peças danificadas, resíduos aderentes ou acumulações de aparas fazem com que a cobertura de proteção inferior trabalhe com atraso. Só abrir a cobertura de proteção inferior manualmente em certos tipos de corte, como “cortes de imersão e cortes angulares”. Abrir a cobertura de proteção inferior com uma alavanca de reposição e em seguida soltar, logo que a lâmina de serra tenha penetrado na peça a ser trabalhada. Em todos os outros trabalhos de serra é necessário que a cobertura de proteção inferior trabalhe automaticamente. ▶ Não depositar a serra sobre a bancada de trabalho nem sobre o chão, sem que a cobertura de proteção inferior encubra a lâmina de serra. Uma lâmina de serra desprotegida, e funcionando por inércia, movimenta a serra no sentido contrário do corte e serra tudo que estiver pela frente. Observe o tempo de funcionamento por inércia da serra.
Utilize a cunha abridora apropriada para a lâmina de serra utilizada. A cunha de fenda deve ser mais espessa do que a espessura do tronco da lâmina de serrar, no entanto mais fina do que a largura dos dentes da lâmina de serra. Ajustar a cunha abridora como descrito na instrução de serviço. Uma espessura, posição e alinhamento errados podem ser a causa pela qual a cunha abridora não seja capaz de evitar um contra-golpe. ▶ Utilizar sempre uma cunha abridora, a não ser para cortes de imersão. Montar a cunha abridora novamente após o corte de imersão. A cunha abridora atrapalha no caso de cortes de imersão e pode causar contra-golpes. Para que a cunha abridora possa ter efeito, é necessário que se encontre na fenda de corte. No caso de cortes curtos, a cunha abridora não é capaz de evitar contra-golpes. - Não operar a serra com uma cunha abridora torta. Já a menor perturbação é capaz de retardar o fechamento da capa de proteção. - Não colocar as mãos na expulsão de aparas. Poderá ser ferido pelas peças em rotação. - Não trabalhar com a serra por cima da cabeça. Esta posição de trabalho não oferece controle suficiente sobre ferramenta elétrica. ▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. - Não operar a ferramenta elétrica de forma estacionária. Esta não é destinada para o funcionamento com uma mesa de serra. - Não utilizar lâminas de serra de aço HSS. Estas lâminas de serra podem quebrar facilmente. - Não serrar metais ferrosos. Aparas incandescentes podem inflamar a aspiração de pó.
▶ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não utilizar a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque elétrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta elétrica é destinada para executar cortes longitudinais e transversais retos sobre uma base firme e para cortes de meia-esquadria em madeira. Com as respectivas lâminas de serra também é possível serrar metais não ferrosos finos, como p. ex. perfis.
Não é permitido trabalhar metais ferrosos.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Interruptor de ligar-desligar 2 Bloqueio de ligação para o interruptor de ligar-desligar 3 Chave de sextavado interno 4 Punho adicional 5 Escala de ângulo de chanfro 6 Parafuso de orelha para pré-seleção de ângulos de meia-esquadria 7 Parafuso de orelhas para limitador paralelo 8 Marcação de corte de 45° 9 Marcação de corte de 0° 10 Limitador paralelo 11 Capa de proteção pendular 12 Cunha separadora 13 Placa de base 14 Parafuso de orelhas para pré-seleção de profundidade de corte 15 Escala de profundidade de corte 16 Capa de proteção 17 Expulsão de aparas 18 Parafuso de aperto com arruela 19 Chave de forqueta; tamanho 22 mm* 20 Flange de aperto 21 Lâmina de serra circular* 22 Flange de admissão 23 Veio da serra 24 Parafuso para fixação da cunha separadora 25 Par de sargentos* 26 Adaptador de carris de guia* 27 Carril de guia* 28 Peça de união* 29 Mangueira de aspiração* * Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Dados técnicos
| Serra circular manual | PKS 40 | |
| N° do produto | 3 603 C28 0.. | |
| Potência nominal consumida | W | 600 |
| Potência útil | W | 350 |
| N° de rotações em ponto morto | min-1 | 4500 |
| máx. n° de rotação sob carga | min-1 | 2450 |
| máx. espessura da cu-nha abridora | mm | 1,5 |
| máx. profundidade de corte- em ângulos de meia-esquadria de 0°- em ângulos de meia-esquadria de 45° | mm | 40 |
| mm | 26 | |
| Dimensões da placa de base | mm | 120 x 260 |
| máx. diâmetro dalâmina de serra | mm | 130 |
| min. diâmetro da lâmina de serra | mm | 122 |
| máx. espessura do corpo da serra | mm | 1,4 |
| máx. espessura/torçãodos dentes | mm | 2,7 |
| min. espessura/torçãodos dentes | mm | 1,7 |
| Furo de centragem | mm | 16 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 2,4 |
| Classe de protecção | ☐ / II | |
As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.
Observar o número de produto na placa de características da sua ferramenta elétrica. A designação comercial das ferramentas elétricas individuais pode variar.
58 | Português
Informação sobre ruídos/vibrações
Valores de medição averiguados conforme EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 97 dB(A); Nível de potência acústica 108 dB(A). Incerteza K=3 dB.
Usar proteção auricular!
Valores totais de vibração (soma dos vetores de três direções) determinados conforme EN 60745:
valor de emissão de vibrações ah < 2,5 m/s2 , incerteza K = 1,5 m/s2 .
O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso, também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade CE
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2004/108/CE, 98/37/CE (até 28.12.2009), 2006/42/CE (a partir de 29.12.2009).
Processo técnico em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Introduzir/substituir a lâmina da serra circular
- Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Para a montagem da lâmina de serra, é necessário usar luvas de proteção. Há perigo de lesões no caso de um contato com a lâmina de serra. Só utilizar lâminas de serra correspondentes aos dados característicos indicados nesta instrução de serviço.
- Jamais utilizar discos abrasivos como ferramentas de trabalho.
Selecionar a lâmina de serra
No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas.
Desmontar a lâmina de serra (veja figura A)
- Deslocar a capa de proteção pendular 11 para trás e segurá-la.
- Fixar o flange de aperto 20 com uma chave de forqueta 19 (abertura da chave de 22 mm) ou apoiar a lâmina de serra 21 sobre um pedaço de madeira.
- Desatarraxar o parafuso de aperto 18 com a chave para parafusos sextavados internos 3 no sentido 0.
- Retirar o flange de aperto 20 e a lâmina de serra 21 do veio de serra 23.
Montar a lâmina de serra (veja figura A)
- Limpar a lâmina de serra 21 e todas as peças de aperto a serem montadas.
- Deslocar a capa de proteção pendular 11 para trás e segurá-la.
- Colocar a lâmina de serra 21 no flange de admissão 22. O sentido de corte dos dentes (sentido da seta sobre a lâmina de corte) e a seta do sentido de rotação na capa de proteção 16 devem coincidir.
- Colocar o flange de aperto 20 e atarraxar o parafuso de aperto 18 no sentido ②. Observar a posição de montagem correta do flange de admissão 22 e do flange de aperto 20.
- Fixar o flange de aperto 20 com uma chave de forqueta 19 (abertura da chave de 22 mm) ou apoiar a lâmina de serra 21 sobre um pedaço de madeira.
- Apertar o parafuso de aperto 18 com a chave para parafusos sextavados internos 3 no sentido ②. O binário de aperto deve ser de 6–9 Nm, o que corresponde ao aperto manual e um 1/4 de volta.
Ajustar a cunha abridora (veja figura B)
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. ▶ Utilizar sempre uma cunha abridora, a não ser para cortes de imersão. A cunha abridora evita que a lâmina de serra possa encravar durante a serragem.
O ajuste é realizado com máxima profundidade de corte, veja capítulo “Ajustar a profundidade de corte”.
Soltar o parafuso 24, ajustar a cunha abridora 12 na medida indicada na figura e apertar o parafuso 24 com um binário de aperto de 3,5–5 Nm.
Aspiração de pó/de aparas
- Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Pós de materiais como, por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível, utilizar uma aspiração de pó.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.
Aspiração externa
Introduzir a mangueira de aspiração 29 (acessório) na expulsão de aparas 17. Conectar a mangueira de aspiração 29 a um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontra-se no final desta instrução de serviço.
A ferramenta elétrica pode ser conectada diretamente à tomada de um aspirador universal Bosch com dispositivo automático de ligação à distância. O aspirador é ligado automaticamente, assim que a ferramenta elétrica for ligada.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Aspiração própria com saco de pó
Para pequenos trabalhos, é possível conectar um saco de pó (acessório). Encaixar o bocal do saco de pó firmemente na expulsão de aparas 17. Esvaziar a tempo o saco de pó, para uma absorção de pó otimizada.
Funcionamento
Tipos de funcionamento
- Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.
Ajustar a profundidade de corte (veja figura C)
Adaptar a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada.
Soltar o parafuso de orelhas 14. Para uma menor profundidade de corte, deverá puxar a lâmina de serra da placa de base 13, para maiores profundidades de corte, deverá premir a lâmina de serra na direção da placa de base 13. Ajustar a medida desejada na escala de profundidade de corte. Reapertar a porca de orelhas 14.
Ajustar ao ângulo de chanfradura
Soltar o parafuso de orelhas 6. Deslocar lateralmente a lâmina de serra. Ajustar a medida desejada na escala 5. Reapertar a porca de orelhas 6.
Nota: Em cortes de meia-esquadria, a profundidade de corte é menor do que o valor indicado na escala de profundidade de corte 15.
Marcações de corte
A marcação de corte de 0° (9) indica a posição da lâmina de serra para cortes perpendiculares. A marcação de corte de 45° (8) indica a posição da lâmina de corte para cortes de 45°.
Para um corte exato, deverá colocar a lâmina de corte sobre a peça, como indicado na figura. Executar, de preferência, um corte de ensaio.
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Ligar e desligar
Para a colocação em funcionamento da ferramenta elétrica, deverá primeiramente premir o bloqueio de ligação 2 para trás e premir em seguida o interruptor de ligar-desligar 1 e mantê-lo premido.
Para desligar a ferramenta elétrica, deverá soltar novamente o interruptor de ligar-desligar 1.
Nota: Por motivos de segurança, o interruptor de ligar-desligar 1 não pode ser travado, mas deve permanecer premido durante o funcionamento.
Indicações de trabalho
Proteger as lâminas de serra contra golpes e pancadas.
Conduzir a ferramenta elétrica uniformemente e com avanço moderado no sentido de corte. Um avanço muito forte reduz substancialmente a vida útil da ferramenta de trabalho e pode danificar a ferramenta elétrica.
A potência de serragem e a qualidade de corte dependem do estado e da forma dos dentes da lâmina de serra. Portanto, só deverá utilizar lâminas de serra afiadas e apropriadas para o material a ser trabalhado.
Serrar madeira
A seleção correta da lâmina de serra depende do tipo e da qualidade da madeira e se devem ser executados cortes longitudinais ou transversais.
Cortes longitudinais em abeto produzem aparas em formato espiral.
Pós de faia e de carvalho são extremamente nocivos à saúde, portanto só deverá trabalhar com a aspiração de pó.
Serrar com limitador paralelo (veja figura D)
O limitador paralelo 10 possibilita cortes exatos ao longo dos lados do material a ser trabalhado, ou o corte de tiras com as mesmas medidas.
Soltar o parafuso de orelhas 7 e introduzir a escala do limitador paralelo 10 pelo guia da placa de base 13. Ajustar a largura de corte desejada como valor de escala na respectiva marcação de corte 9 ou 8, veja capítulo “Marcações de corte”. Reapertar a porca de orelhas 7.
Serrar com limitador auxiliar (veja figura E)
Para trabalhar peças maiores ou para cortar lados retos, é possível fixar uma tábua ou ripa, como limitador auxiliar, à peça a ser trabalhada e conduzir a serra circular com a placa de base ao longo do limitador auxiliar.
Serrar com carril de guia (veja figura G)
Com auxílio do carril de guia 27 podem ser executados cortes retos.
O revestimento adesivo evita que o carril de guia possa escorregar e poupa a superfície da peça a ser trabalhada. O revestimento do carril de guia possibilita um fácil deslize da ferramenta elétrica.
O lábio de borracha no carril de guia oferece uma proteção contra formação de aparas, evitando que a superfície de materiais de madeira possa ser lascada durante a serragem. Para tal é necessário que os dentes da lâmina de serra estejam diretamente encostados no lábio de borracha.

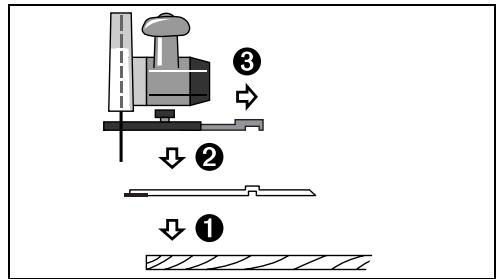

O carril de guia 27 não deve sobressair do lado da peça a ser trabalhada.
Para trabalhos com o carril de guia 27 é necessário o adaptador de carril de guia 26. O adaptador de carril de guia 26 é montado como o limitador paralelo 10.
Para cortes exatos com o carril de guia 27, são necessários os seguintes passos de trabalho:
- Colocar o carril de guia 27 com uma sobressalência lateral sobre a peça a ser trabalhada. Observe que o lado com o lábio de borracha esteja mostrando para a peça a ser trabalhada.
- Colocar a serra circular com o adaptador de carril de guia pré-montado 26 sobre o carril de guia 27.
- Ajustar a profundidade de corte e o ângulo de meia-esquadria desejados. Observar as marcações no adaptador de carril de guia 26 para o ajuste preliminar dos diversos ângulos de meia-esquadria, veja figura F.
- Alinhar a serra circular com o adaptador de carril de guia, de modo que os dentes da lâmina de serra 21 estejam encostados no lábio de borracha. A posição da lâmina de serra 21 depende do ângulo de corte selecionado. Não serrar o carril de guia.
- Atarraxar o parafuso de orelhas 7, para fixar a posição do adaptador de carril de guia.
- Levantar a serra circular com o adaptador de carril de guia pré-montado 26 do carril de guia 27.
- Alinhar o carril de guia 27 à peça a ser trabalhada, de modo que o lábio de borracha esteja encostado exatamente no lado de corte desejado.
- Fixar o carril de guia 27 sobre a peça a ser trabalhada com dispositivos de aperto apropriados, como por exemplo sargentos. Posicionar a ferramenta elétrica, com o adaptador do carril de guia 26 montado, sobre o carril de guia.
- Ligar a ferramenta elétrica e conduzi-la uniformemente e com avanço moderado no sentido de corte.
Com a peça de união 28 podem ser conectados dois carris de guia. A fixação é realizada com os quatro parafusos da peça de união.
Manutenção e serviço
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
A capa de proteção pendular deve sempre movimentar-se livremente e fechar-se automaticamente. Portanto deverá manter a área em volta da capa de proteção pendular sempre limpa. Remover o pó e as aparas, soprando com ar comprimido ou limpando com um pincel.
Lâminas de serra não revestidas podem ser protegidas contra surgimento de corrosão por uma fina camada de óleo livre de ácido. Remover o óleo antes de serrar, caso contrário poderão surgir nódoas na madeira.
Resíduos de resina ou de aglutinante na lâmina de serra reduzem a qualidade de corte. Portanto deverá sempre limpar a lâmina de serra imediatamente após a utilização.
Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas elétricas, acessórios e embalagens devem ser enviados para reciclagem ecológica de matérias-primas.
Apenas países da União Europeia:
Não descarte ferramentas elétricas no lixo doméstico!
De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos antigos, e com as respectivas implementações nas
leis nacionais, as ferramentas elétricas que não servem mais para utilização devem ser enviadas separadamente para reciclagem ecológica.
Sob reserva de alterações.
- INDICAÇÕES GERAIS DE ADVERTÊNCIA PARA FERRAMENTAS ELÉTRICAS
- ATENÇÃO
- GUARDE BEM TODAS AS ADVERTÊNCIAS E INSTRUÇÕES PARA FUTURA REFERÊNCIA
- SEGURANÇA DA ÁREA DE TRABALHO
- SEGURANÇA DE PESSOAS
- SERVIÇO
- INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO
- DESCRIÇÃO DE FUNÇÕES
- UTILIZAÇÃO CONFORME AS DISPOSIÇÕES
- COMPONENTES ILUSTRADOS
- PORTUGUÊS
- INFORMAÇÃO SOBRE RUÍDOS/VIBRAÇÕES
- USAR PROTEÇÃO AURICULAR
- DECLARAÇÃO DE CONFORMIDADE CE
- INTRODUZIR/SUBSTITUIR A LÂMINA DA SERRA CIRCULAR
- SELECIONAR A LÂMINA DE SERRA
- DESMONTAR A LÂMINA DE SERRA (VEJA FIGURA A)
- MONTAR A LÂMINA DE SERRA (VEJA FIGURA A)
- AJUSTAR A CUNHA ABRIDORA (VEJA FIGURA B)
- ASPIRAÇÃO DE PÓ/DE APARAS
- ASPIRAÇÃO EXTERNA
- ASPIRAÇÃO PRÓPRIA COM SACO DE PÓ
- FUNCIONAMENTO
- TIPOS DE FUNCIONAMENTO
- AJUSTAR A PROFUNDIDADE DE CORTE (VEJA FIGURA C)
- AJUSTAR AO ÂNGULO DE CHANFRADURA
- MARCAÇÕES DE CORTE
- COLOCAÇÃO EM FUNCIONAMENTO
- LIGAR E DESLIGAR
- INDICAÇÕES DE TRABALHO
- SERRAR MADEIRA
- SERRAR COM LIMITADOR PARALELO (VEJA FIGURA D)
- SERRAR COM LIMITADOR AUXILIAR (VEJA FIGURA E)
- SERRAR COM CARRIL DE GUIA (VEJA FIGURA G)
- O CARRIL DE GUIA 27 NÃO DEVE SOBRESSAIR DO LADO DA PEÇA A SER TRABALHADA
- MANUTENÇÃO E SERVIÇO
- MANUTENÇÃO E LIMPEZA
- SERVIÇO PÓS-VENDA E ASSISTÊNCIA AO CLIENTE
- WWW.BOSCH-PT.COM
- PORTUGAL
- BRASIL
- ELIMINAÇÃO
- APENAS PAÍSES DA UNIÃO EUROPEIA
Marca : BOSCH
Modelo : PKS 40
Categoria : Serra circular
