BRUKSANVISNING XFE 7-12 80 Flex

Henvisninger om avskaffing av gammelt apparat (se side 82)!

Tekniske data

Tecken på maskinen 83

Tekniska data 83

Översikt 84

För din säkerhet 85

Buller och vibration 87

Bruksanvisning 87

Underhåll 89

Skrotning och avfallshantering ..... 90

(€-Försäkran om överens-stämmelse. . 90

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Avfallshantering (skrotning) (se sida 90)!

Tekniska data

Typ		Excenterpolermaskin XFE 7-12 80
Verktygshållare	mm Rondell med kardborrfäste ∅ 75
Verktygsdiameter max.	mm 80
Slaglängd	mm 12
Slagtal	rpm 36	00–10800
Upptagen effekt	W 710
Avgiven effekt	W 380
Vikt motsvarande "EPTA-procedure 1/2003" (utan kabel)	kg	2,1
Skyddsklass		II / ☐
A-uppmätt bullernivå enligt EN 62841 (se "Buller och vibration"):
Ljudtrycksnivå LpA	dB(A) 80
Ljudeffektsnivå LWA	dB(A) 91
Osäkerhet K	db 3,0
Sammanlagt svängningsvärde enligt EN 62841 (se "Buller och vibration"):
Emissionsvärde ah vid polering av lackerade ytor	m/s2	<6,5
Osäkerhet K	m/s2	1,5

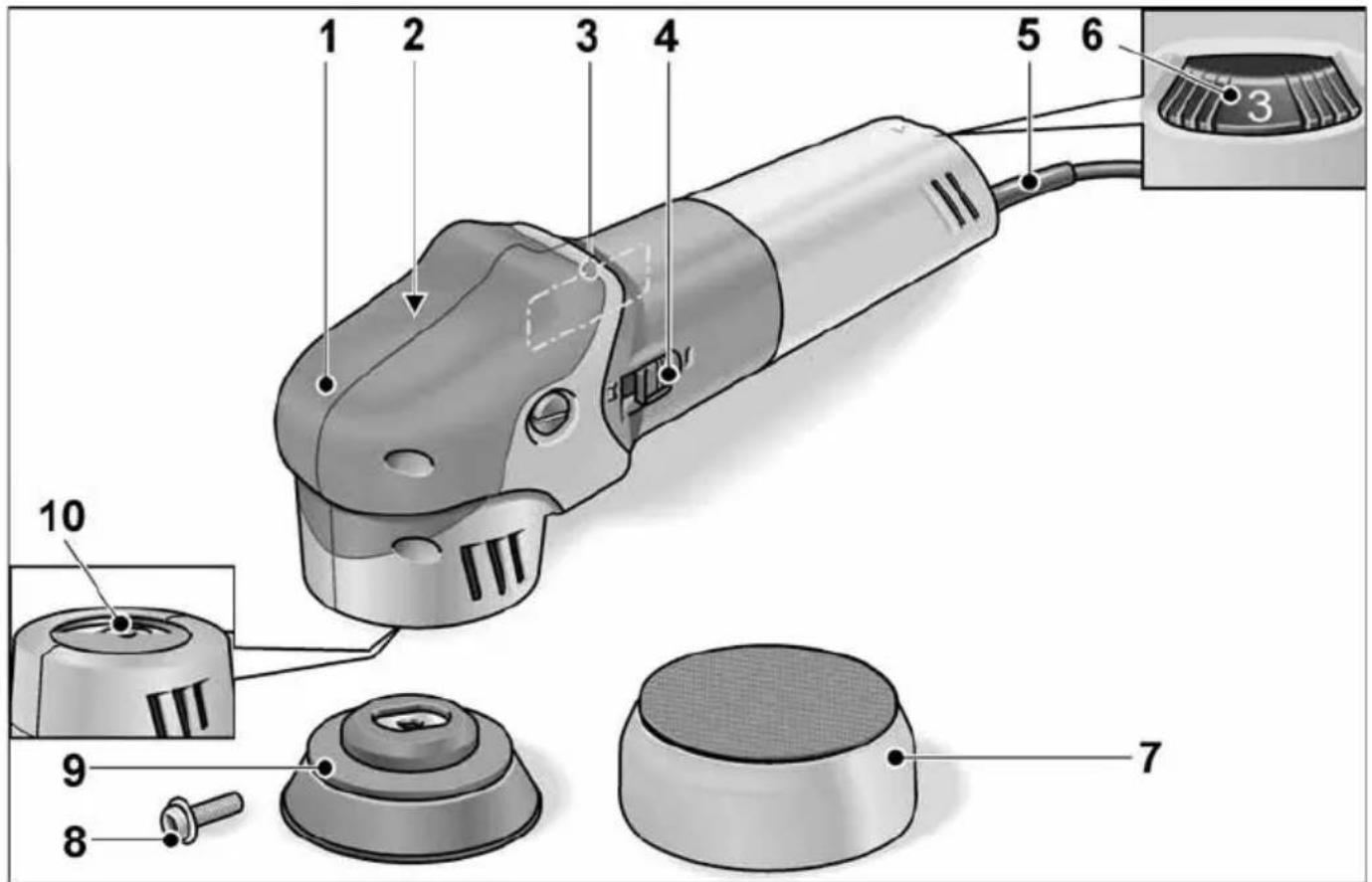

Översikt

För till- och frånslagning. Med spärrläge för kontinuerlig drift.

5 Nätsladd 4,0 m med stickkontakt

6 Hastighetsinställning
7 Polerverktyg
8 Insexskruv
9 Rondell med kardborrfäste (Verktygshållare)
10 Profilspindel

* visas ej på bilden

För din säkerhet

WARNING!

Läs igenom säkerhetsanvisningarna innan maskinen tas i bruk och handla därefter.

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr 315.915),
– gällande arbetarskyddsbestämmelser.

Denna polermaskin är konstruerad enligt senaste tekniska rön och allmänt erkända säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Polermaskinen får endast användas

- för avsett ändamål

- i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna polermaskin är avsedd

– för användning inom industri och hantverk,
– för all sorts polering med polersvampar, lammullshätta, filtpolerskiva, lumpskiva,
– användning med polerverktyg som är godkända för varvtal på minst 7400 r/min.

Säkerhetsanvisningar för polering

WARNING!

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador.

Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

- Detta elverktyg är avsett för användning som polermaskin. Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen. Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

- Detta elverktyg är ej lämpligt för slipning, slipning med sandpapper, arbete med trådborstar och kapskivor. Ej avsedd användning av elverktyget kan leda till skador.

■ Använd aldrig tillbehör som inte av tillver-karen rekommenderats för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

- Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaski-nens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

- Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått. Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.

- Flänsar eller andra tillbehör måste passa exakt på elverktygets spindel. Verktyg som inte passar exakt på elverktygets spindel roterar ojämnt, vibrerar starkt och kan leda till att man förlorar kontrollen över verktyget.

■ Använd aldrig defekta verktyg. Kontrollera alltid kapskivornas tillstånd (splitter, sprickor) före varje användning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskyddsmask, hörselskydd, skyddshandskar eller speciaalförkläde för att skydda dig mot små materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.
■ Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
Håll alltid nätsladden på avständ från roterande verktyg. Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktgyget.
- Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla. Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.
■ Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Rengör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av brännbart material. Gnistor kan tända dessa material.
■ Använd aldrig verktyg som kräver kylvätska. Användning av vatten eller andra kylmedel kan leda till elektriska stö-tar.
■ Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena.

Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.

Backslag och motsvarande säkerhet-sanvisningar

Backslag är en plötsig reaktion på att ett roterande verktyg hakar fast eller blockeras.

Fasthakning eller blockering leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning.

Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten. Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.
■ Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Backslag stöter elverktyget i motsatt riktning till polerverktygets rotation vid blockeringsstället.
- Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.

Vidare säkerhetsanvisningar

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 62841.

Maskinens A-vägda ljudnivå uppmätta under typiska förhållanden följande värden:

– Ljudtrycksnivå: 80 dB(A);
– Ljudeffektsnivå: 91 dB(A);
- Osäkerhet: K = 3 dB.

Sammanlagt svängningsvärde (vid polering av lackerade ytor):

• Emissionsvärde: a h = < 6,5m/s^2
• Osäkerhet: K = 1,5 m/s

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maski ner. I dagligt bruk ändras buller och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller förrepresenterar elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Bruksanvisning

WARNING!

Dra ur sladden före alla åtgärder på maskinen.

Före start

Packa upp polermaskinen och kontrollera att leveransen är fullständig och utan transportskador.

Till- och frånkoppling

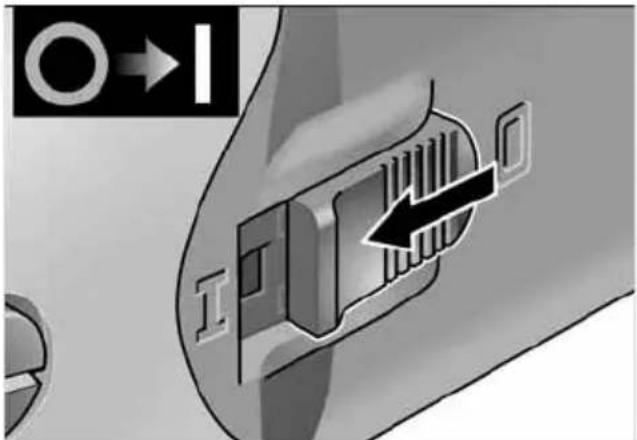

Korttidsdrift

■ Tryck vippkontakten framåt och håll fast den.
■ Fränkoppling: Släpp vippkontakten.

Kontinuerlig drift

OBS

Elverktyget är utrustat med en återstartsspärr. Spärren gör att det påslagna verktyget inte startar igen automatiskt efter ett strömavbrott.

Starta verktyget igen efter strömavbrott:

• Stäng av verktyget.
  – Slå på verktyget igen.

O→I 2. 1.

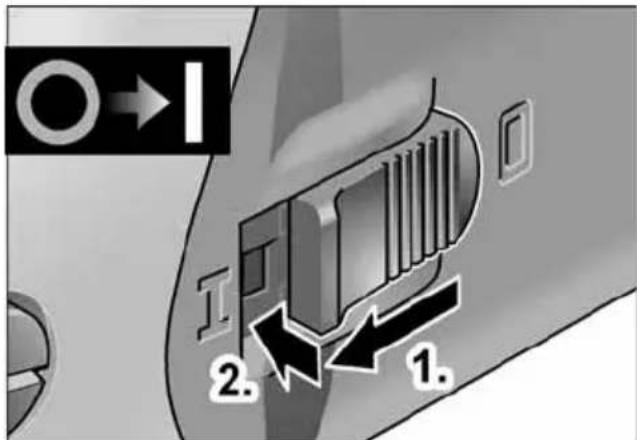

■ Tryck vippkontakten framåt och tryck ner den främre änden tills den snäpper fast.

I→O I

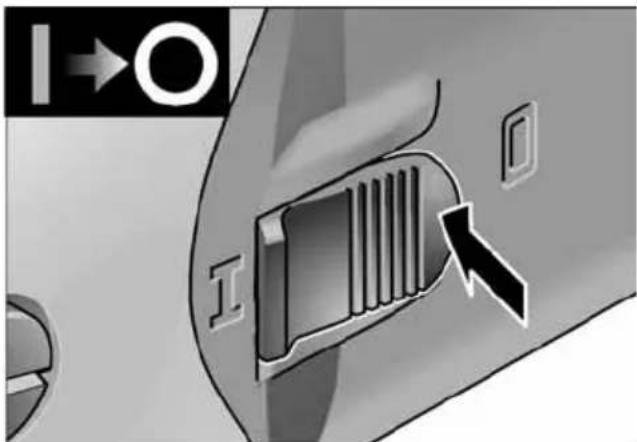

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

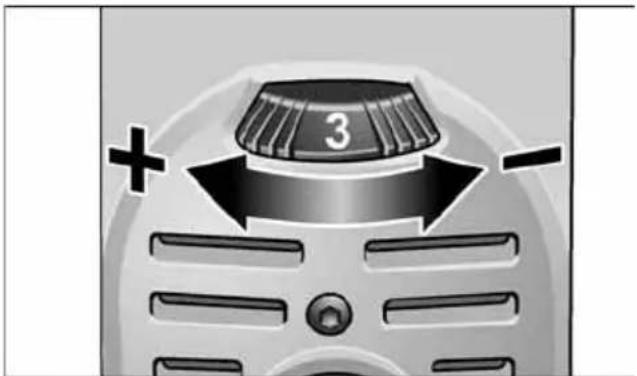

Hastighetsinställning

■ Ställ ratten på önskat arbetsvarvtal.

VAR FÖRSIKTIG!

Risk för personskada om tillbehör brister. Använd alltid till arbetsuppgiften passande tillbehör.

OBS

Vid överbelastning eller överhettning under kontinuerlig drift reducerar maskinen automatiskt varvtalet tills den svalnat tillräckligt.

Montering eller byte av verktygshållare

■ Dra ut nätkontakten.

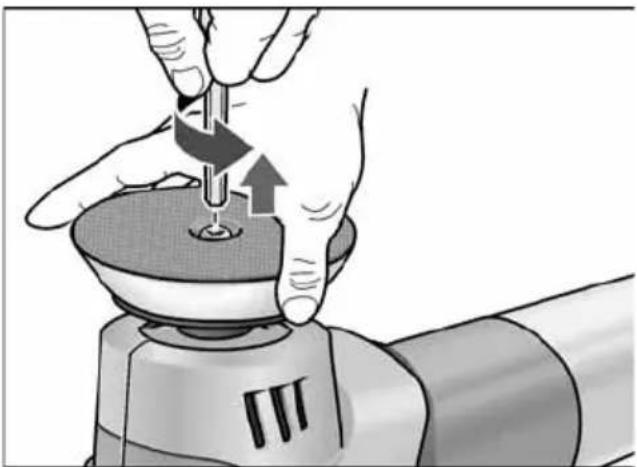

■ Håll fast kardborreskivan. Skruva loss (moturs) insexskruven med insexnyckel med nyckelvidd 4 och ta av kardborreskivan.

■ Rengör profilspindeln om det behövs.

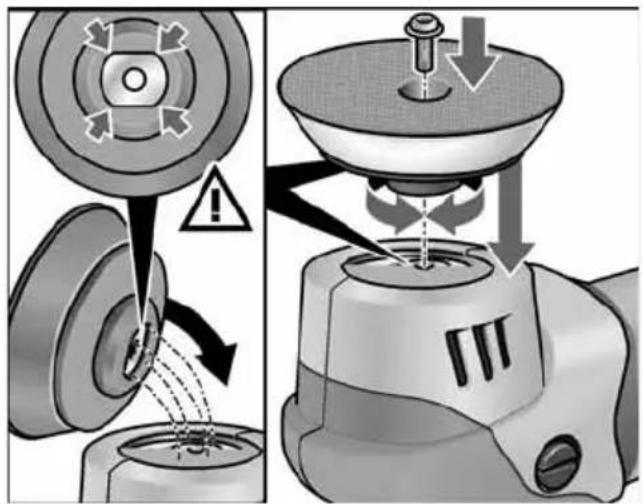

■ Passa in fästet på den nya kardborreski- van så att skivan hamnar exakt rätt på profilspindeln (måste snäppa fast).

■ Montera ny kardborreskiva på profilspindeln. Skruva åt (medurs) insexskruven för hand.

Montering eller byte av verktyg

■ Tryck fast polerverktyget mitt på kardborreskivan. Använd endast felfria polerverktyg.
■ Gör en testkörning för att kontrollera att polerverktyget är centrerat och sitter korrekt utan vibrationer.

Arbetsanvisningar

VAR FÖRSIKTIG!

Polerverktyget fortsätter att rotera en kort stund efter avstängning.

OBS

Efter ett verktygsbyte (t.ex. till ullfilt i stället för polersvamp) kan skillnaden i vikt göra att vibrationerna ökar. Ändra arbetsvarvtalet på inställningsratten tills vibrationerna minskar.

- Slå på elverktyget och låt det gå tills det när inställt varvtal innan du börjar bearbeta ytan som ska poleras.

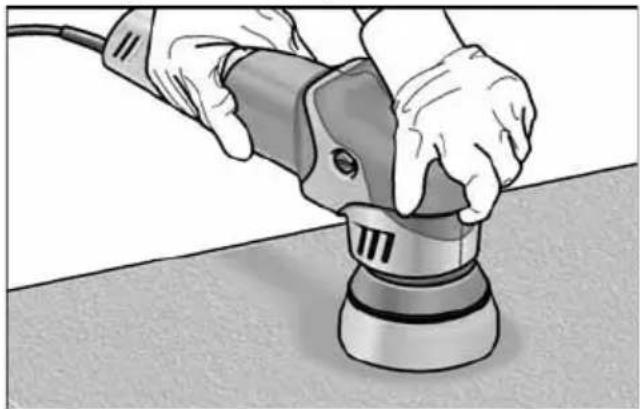

• För polerverktyget med lätt tryck i cirkelformade, överlappande rörelser över ytan som ska poleras. Detta arbetssätt ger bästa poleringsresultat och högre verktygslivslängd.
• Arbeta ej aggressivt på ömtåliga ytor (t ex billackeringar) utan med lågt varvtal och svagt tryck.
• Om polerpasta används: Använd ett verktyg för varje pasta.
• Polersvampar kan rengöras maskinellt.

Underhåll

WARNING!

Dra ur sladden före alla åtgärder på maskinen.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på käpans insida, vilket kan påverka skyddsisoleringen! Inverkan på skydds-isoleringen! Anslut alltid maskinen via jordfelsbrytare (utlösningsström 30 mA).

■ Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Polermaskinen är utrustad med kolborstar. När kolborstarna när slitgränsen sås polermaskinen automatiskt från.

OBS

Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna.

Stäng genast av polermaskinen vid större kolborstgnistbildning. Lämna in polermaskinen till en av tillverkaren auktoriserad verkstad.

Drev

OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

För vidare tillbehör – särskilt verktyg och poleringshjälpmedel – se tillverkarens kataloger.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Elektriska verktyg får inte kastas i hushållssoporna!

Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

OBS

Kontakta fackhandlaren för hantering av förbrukade maskiner!

CE-Försäkran om överensstämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 62841 enligt kraven i direktiven

2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
