NÁVOD K OBSLUZE XFE 7-12 80 Flex
Symboly na nářadí ..... 136
Technické údaje 136
Na první pohled 137
Pro Vaši bezpečnost ..... 138
Hlucnost a vibrace .... 140
Návod k použití ..... 141
Údržba a ošetřování ..... 143
Pokyny pro likvidaci ..... 143
C €-Prohlášení o shodě. 144
Vyloučení odpovědnosti ..... 144
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNÍNÍ
Označuje applikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu očí!
Pokyn pro likvidaci použitého spotřebiče (viz stránka 143)!
Technické údaje
| Třída ochrany Excentrická leštička XFE 7-12 80 | ||
| Držák nářadí mm Upínací talíř ∅ 75 | ||
| Max. ∅ nástroje mm 80 | ||
| Zdvih mm 12 | ||
| Počet zdvihů ot./min 3600–10800 | ||
| Příkon W 710 | ||
| Výkon W 380 | ||
| Hmotnost entsprechend „EPTA-procedure 1/2003“ (bez kabelu) | kg | 2,1 |
| Třída ochrany | II / ☐ | |
| Hladina hluku vyhodnocená s filtrem A podle normy EN 62841 (viz „Hlucnost a vibrace“): | ||
| Hladina akustického tlaku L_pA | dB(A) | 80 |
| Hladina akustického výkonu L_WA | dB(A) | 91 |
| Nejistota K | db 3,0 | |
| Celková hodnota vibrací podle normy s EN 62841 (viz „Hlucnost a vibrace“): | ||
| Hodnota emisí a_h při leštění lakovaných ploch | m/s ^2 | <6,5 |
| Nejistota K | m/s ^2 | 1,5 |

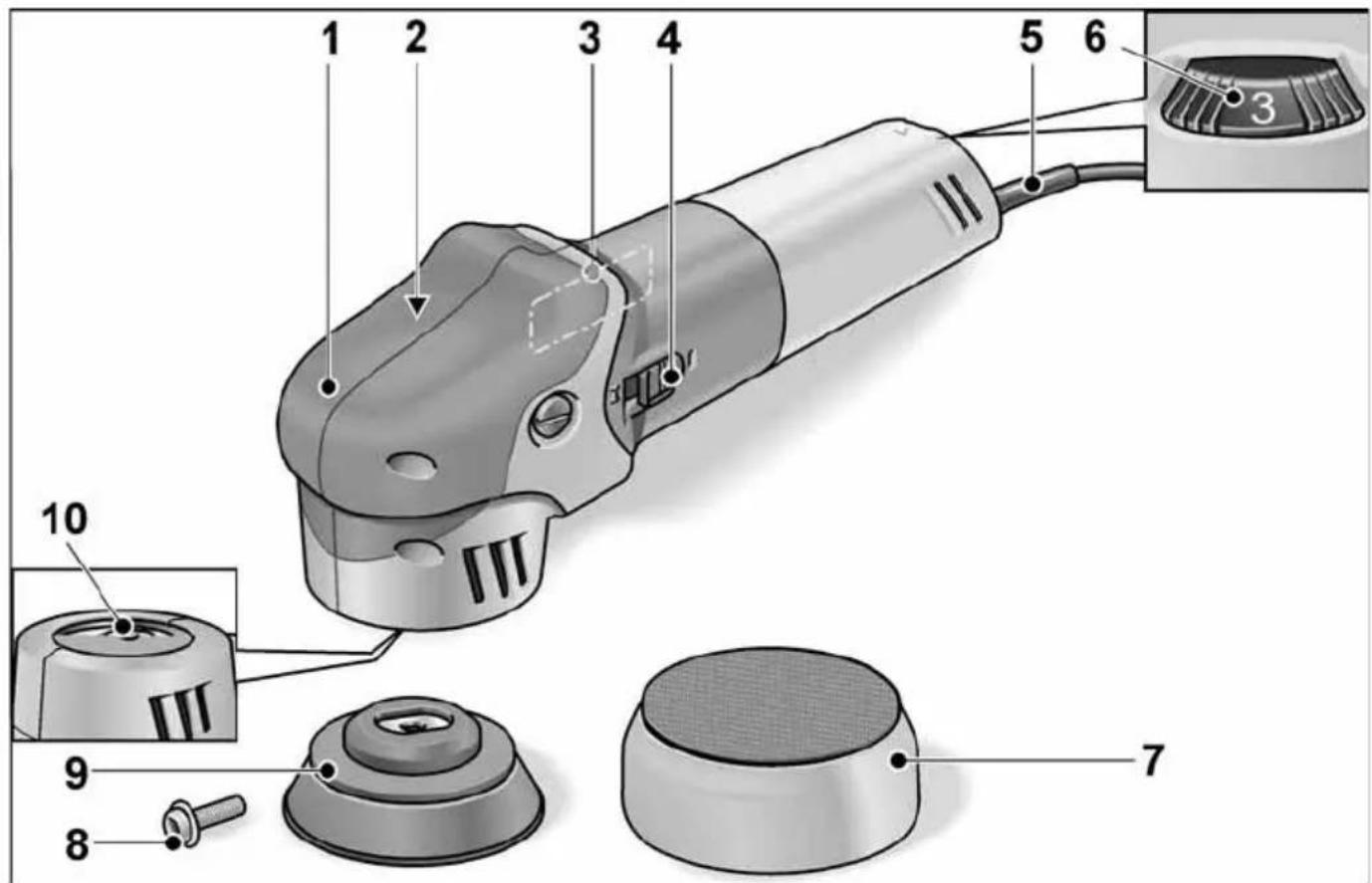

Na první pohled
1 Kryt rukojeti
2 Hnací hlava
3 Typový štítek *
4 Kolébkový vypínač
K zapnutí a vypnutí.
Se zaskakovací polohou pro trvalý provoz.
5 Sít'ový kabel 4,0 m se síťovou zástrčkou
6 Nastavovací kolečko pro předvolbu otáček
7 Lešticí nářadí
8 Šroub s vnitřním šestihranem
9 Upínací talíř (držák nářadí)
10 Tvarové vřeteno
* není zobrazen
Pro Vaši bezpečnost
VAROVÁNÍ!
Před použitím ruční leštičky si přečtěte:
– předložený návod k obsluze,
- d"Všeobecné bezpečnostní pokyny"
k zacházení s elektrickým nářadím
v přiloženém sešitu
(čís. publikace: 315.915),
- dpravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Tato ruční leštička je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel. Pří jejím používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Používejte ruční leštičku pouze
– pro stanovené použití,
- iv bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
Tato ruční leštička je určená:
– pro živnostenské použití v průmyslu a řemeslné živnosti,
– k lešticím pracím všeho druhu s lešticími houbami, ovčími a vlněnými kožešinami, plstěnými kotouči, lešticími látkovými kotouči,
- k nasazení s lešticími nástroji, které jsou schválené pro otáčky minimálně 7400 ot./min ^-1 .
Bezpečnostní pokyny k leštění
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bez-pečnostní upozornění a pokyny si do budoucna uschovejte.
■ Používejte toto elektrické nářadí jako leštičku. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím. Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení, k broušení smirkovým papírem, k pracím s drátěnými kartáči a k rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
■ Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.
■ Vnější průměr a tloušt'ka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Příruba nebo jiné příslušenství se musí přesně hodit na vřeteno Vašeho elektrického nářadí. Vložné nástroje, které se přesně nehodí na vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.
■ Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na oddrolení a trhliny. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami. Poškozené vložné nástroje většinou v této testovací době prasknou.
■ Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, které Vás chrání před malými částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sít'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
- Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
■ Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.
■ Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkraťte úvazy. Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.
Zpětný ráz a příslušné bezpečnostní pokyny
Zpětný ráz je náhlá reakce následkem zaseknutí nebo blokování otáčejícího se vložného nástroje. Zaseknutí nebo blokování vede k náhlému zastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje. Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.
- Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.
■ Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu ruční leštičky v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.
Další bezpečnostní upozornění
Sít'ové napětí a napět'ové údaje na typovém štíku musí být shodné.
Hlucnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 62841.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
– Hladina akustického tlaku L _pA : 80 dB(A);
– Hladina akustického výkonu L _WA : 91 dB(A);
- Nejistota: K = 3 dB.
Celková hodnota vibrací (při leštění lako- vaných ploch):
- Hodnota emisí: a h = <6,5m/s^2
- Nejistota: K = 1,5 m/s
POZOR!
Uvedené namerené hodnoty platí pro nová náradí. Pri denním nasazení se hodnoty hlucnosti a vibrací mení.
UPOZORNÍNÍ
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.
Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit.
Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá.
Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.
Návod k použití
VAROVÁNÍ!
Před veškerými pracemi na ruční leštičce vytáhněte sít'ovou zástrčku.
Před uvedením do provozu
Vybalte ruční leštičku a žkontrolujte ji na kompletnost dodávky a transportní poškození.
Zapnutí a vypnutí

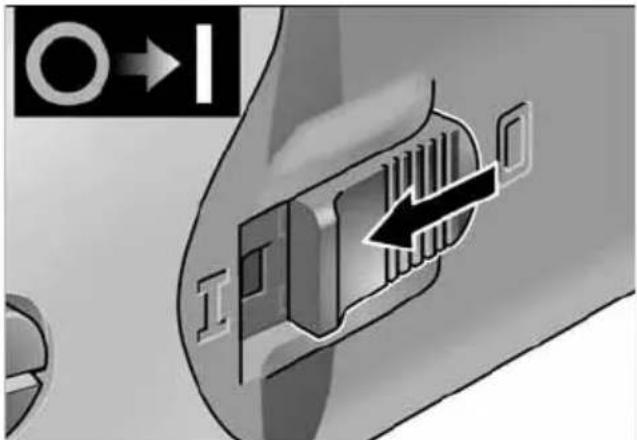

Krátkodobý provoz bez zaskočení
■ K vypnutí kolébkový vypínač uvolněte.
Trvalý provoz se zaskočením
UPOZORNÍNÍ
Elektrické nářadí má blokování opětného rozběhnutí. To znamená, že po výpadku proudu se zapnuté elektrické nářadí znovu nerozběhne.
Opětné zapnutí elektrického nářadí po výpadku proudu:
– Elektrické nářadí vypněte.
– Elektrické nářadí opět zapněte.


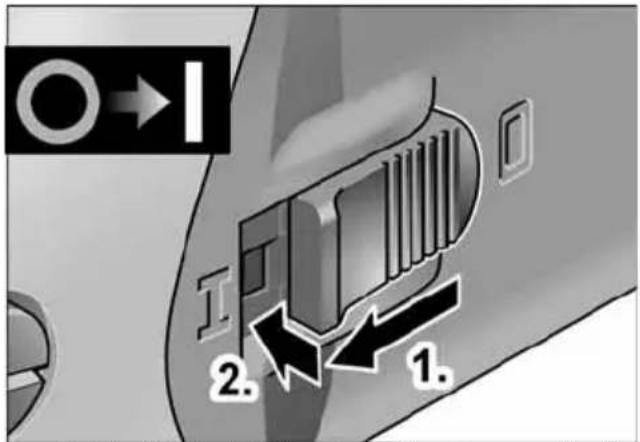

O→I 2. 1.■ Stiskněte kolébkový vypínač, posuňte jej směrem dopředu a tlakem na přední konec jej zaskočením zajistěte.

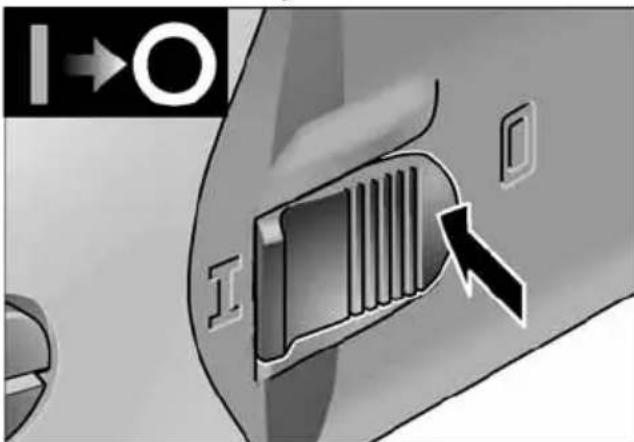

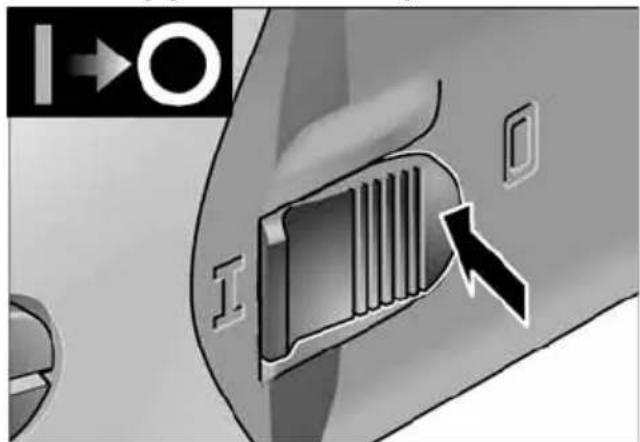

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

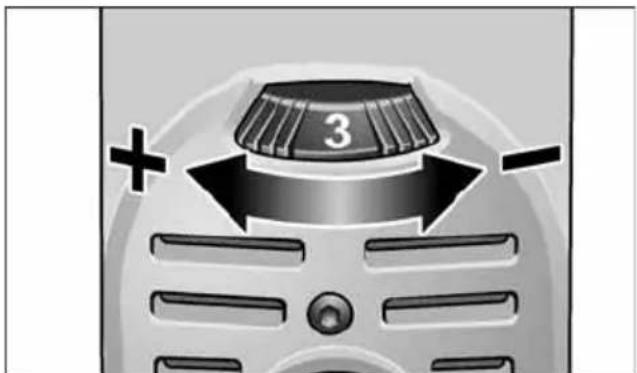

Převolba otáček
■ K nastavení pracovních otáček nastavte nastavovací kolečko na požadovanou hodnotu.
POZOR!
Nebezpečí poranění prostřednictvím zničení nástroje. Použijte nástroj odpovídající pracovnímu úkolu.
i UPOZORNÍNÍ
Při přetížení nebo přehřátí v trvalém provozu snižuje nářadí automaticky otáčky, až je dostatečně vychlazeno.

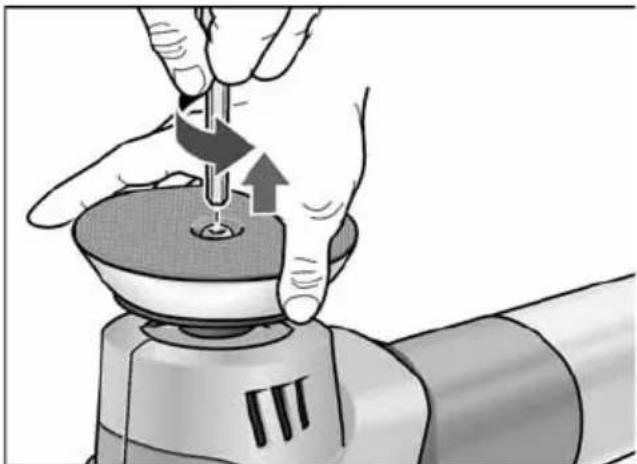

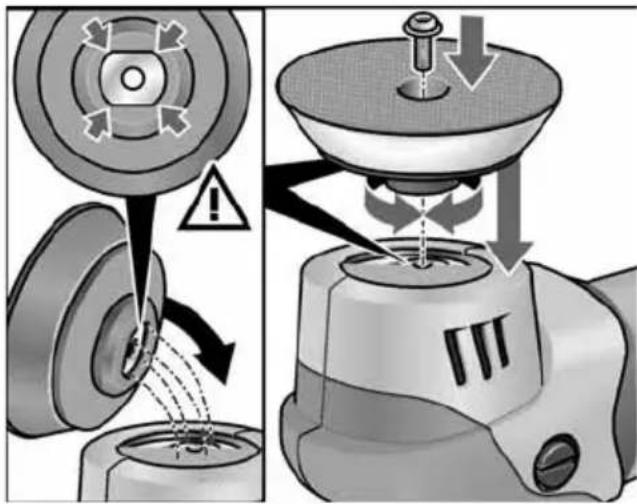

Upevnění nebo výměna uchycení nástroje
■ Vytáhněte sít'ovou zástrčku.
■ Pevně podržte upínací talíř. Pomocí přiloženého klíče SW4 povolte otáčením proti směru hodinových ručiček šroub s vnitřním šestihranem a sejměte upínací talíř.
■ V případě potřeby tvarové vřeteno vyčistěte.
■ Vedení nového upínacího talíře nasad'te přesně na tvarové vřeteno (musí zapad-nout).
■ Na tvarové vřeteno namontujte nový upínací talíř. Za tímto účelem utáhněte šroub s vnitřním šestihranem rukou ve směru hodinových ručiček.

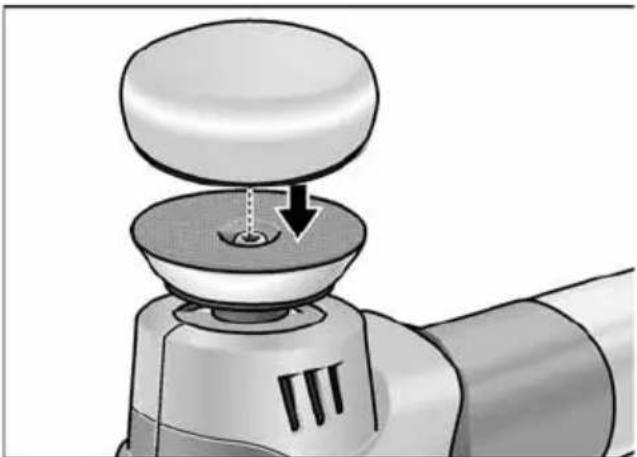

Uchycení nebo výměna nástroje
■ Vytáhněte sít'ovou zástrčku.
■ Lešticí nářadí přitlačte vystředěně na upínací talíř. Používejte pouze lešticí nástroje bez poškození.
■ Proved'te zkušební spuštění, abyste zkontrovali vystředěné usazení lešticího nářadí bez vibrací.
Pracovní pokyny
POZOR!
Po vypnutí lešticí nářadí ještě krátkou dobu dobíhá.
i UPOZORNÍNÍ
Po výměně nářadí (např. vlna namísto lešticí houby) se mohou v důsledku rozdílu hmotností vyskytnout zvýšené vibrace. Na stavěcím kolečku měňte pracovní otáčky, dokud se vibrace neomezí.

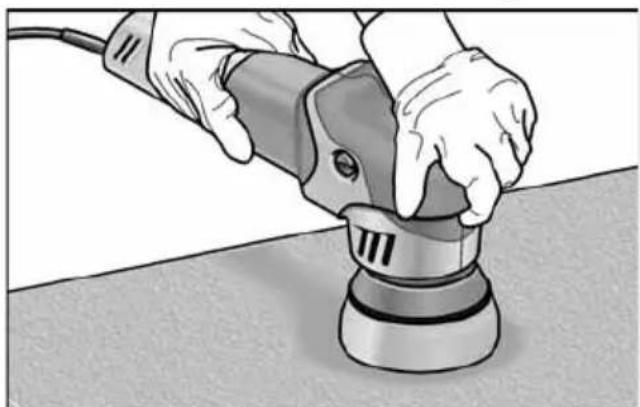

– Elektrické nářadí zapněte před nasazením na leštěný povrch a nechte je rozběhnout na nastavené otáčky.
– Leštičkou pohybujte po leštěném povrchu s mírným přitlačením kruhovými, překrývajícími se pohyby, abyste dosáhli dobrých lešticích výkonů a dlouhé životnosti nářadí.
– U choulostivých povrchů (např. autolaky) nepracujte agresivně, nýbrž s nízkými otáčkami a malým přítlakem.
– Při použití lešticí pasty používejte pro každou pastu vlastní nářadí.
– Houby lze strojově čistit.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na ruční leštičce vytáhněte sít'ovou zástrčku.
Čistění
VAROVÁNÍ!
Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa brusky usazovat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).
■ Nářadí a větrací stěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
■ Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Ruční leštička je vybavená vypínacími uhlíky.
Po dosažení meze opotrebení vypínacích uhlíků se ruční leštička automaticky vypne.
UPOZORNÍNÍ
K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.
Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.
Při silném opalování uhlíků ruční leštičku okamžitě vypněte. Předejte ruční leštičku do některé servisní dílny, autorizované výrob-cem.
Převodovka
UPOZORNÍNÍ
Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
Náhradní díly a příslušenství
Další příslušenství, zejména nástroje a pomocné lešticí prostředky, si převezměte z katalogů výrobce.
Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.
Jen pro státy EU
Elektrické nářadí nevyhazujte do komunálního odpadu!
Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
UPOZORNÍNÍ
O možnostech likvidace vysloužilého nářadí se informujte u specializovaného prodejce!
CE-Prohlášení o shodě
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly ..... 145
Symboly na náradí ..... 145
Technické údaje 145
Pre Vašu bezpečnost' 147
Hlucnost a vibrácia ..... 149
Návod na použitie 150
Údržba a ošetrovanie ..... 152
Pokyny pre likvidáciu ..... 152
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí!
1 Kryt rukoväti
2 Hnacia hlava
3 Typový štítok *
4 Kolieskový vypínač
5 Siet'ový kábel 4,0 m so siet'ovou zástrčkou
Pre Vašu bezpečnost'
VAROVANIE!
Pred použitím ručnej leštičky si prečítajte:
Používajte ručnú leštičku len:
– fpre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Táto ručná leštička je určená:
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
– Hladina akustického tlaku L pA : 80 dB(A);
– Hladina akustického
výkonu L WA : 91 dB(A);
- Neistota: K = 3 dB.
Celková hodnota vibrácií (pri leštení lako- vaných plôch):
– Hodnota emisií: a _h = <6,5m/s ^2
- Neistota: K = 1,5 m/s
POZOR!
Vybalte ručnú leštičku, skontrolujte kompletnosť dodávky a transportné poškodenia.
Zapnutie a vypnutie
■ Kolískový vypínač tlakom posuňte smerom dopredu a podržte ho.
■ Na vypnutie kolieskový vypínač uvołnite.
Zapnutie elektrického náradia po výpadku elektrického prúdu:
– Vypnite elektrické náradie.
– Znovu zapnite elektrické náradie.


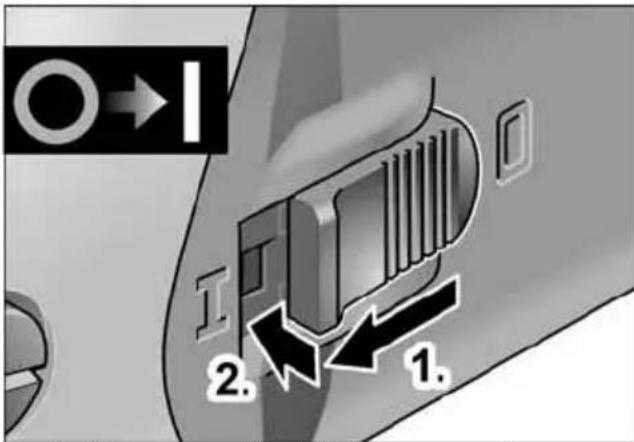

O→I 1 2. 1.■ Kolískový vypínač tlakom posuňte smerom dopredu a zatlačením na predný koniec ho nechajte zaskočit'.
■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.
Predvoľba otáčok

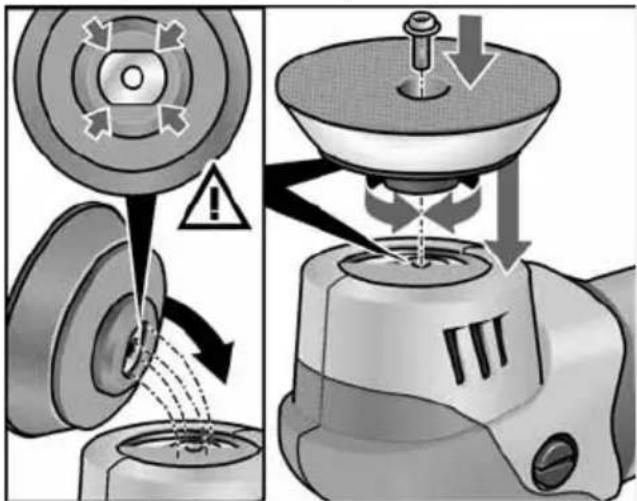

■ Vedenie nového unášača so suchým zipsom nasadte podla tvaru na profilové vreteno (musí zapadnút).
■ Na profilové vreteno namontujte nový unášač so suchým zipsom. Skrutku rukou utiahnite smerom doprava.
Údržba a ošetrovanie
VAROVANIE!
Ručná leštička je vybavená vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa ručná leštička automaticky vypne.
UPOZORNENIE
Pokyny pre likvidáciu
VAROVANIE!
Odstránením siet'ového kábla urobte dos-lúžené náradie nepoužitelným.
Len pre štáty EÚ:
EN 62841 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.
Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
