KULLANIM KILAVUZU XFE 7-12 80 Flex
Kullanılan semboller ..... 109
Cihaz üzerindeki semboller ..... 109
Teknik özellikler 109
Genel bakış 110
Kendi güvenliğiniz için ..... 111
Ses ve vibrasyon .... 113
Kullanma kılavuzu ..... 114
Bakım ve muhafaza 116
Giderme bilgileri 116
C€-uygunluğu beyanı....117
Mesuliyet kabul edilmemesi durumları 117
Kullanılan semboller
UYARI!
Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmə mesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.
DIKKAT!
Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.
BİLGİ!
Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.
Cihaz üzerindeki semboller
Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!
Koruyucu gözlük kullanınız!
Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 116)!
Teknik özellikler
| Cihaz tipi | Eksantrik perdahlama cihazı XFE 7-12 80 | |
| Uç girişi mm Pıtraklı doku ∅ 75 | ||
| Azm. alet ∅ mm 80 | ||
| Strok | mm | 12 |
| Strok sayısı Strok/dak 3600–10800 | ||
| Giriş gücü W 710 | ||
| Çıkış güç W 380 | ||
| Ağırlığı EPTA-Procedure 01/2003’e (kablosuz) | kg | 2,1 |
| Koruma sınıfı | II / ☐ | |
| EN 62841 uyarınca A derecesindeki gürültü seviyesi (bkz. “Ses ve vibrasyon”): | ||
| Ses basıncı seviyesi L_pA | dB(A) 80 | |
| Ses gücü seviyesi L_WA | dB(A) | 91 |
| Şüphe oranı K | db | 3,0 |
| EN 62841 uyarınca toplam titreşim değeri (bkz. “Ses ve vibrasyon”): | ||
| Emisyon değeri a_h | m/s^2 | <6,5 |
| Şüphe oranı K | m/s^2 | 1,5 |

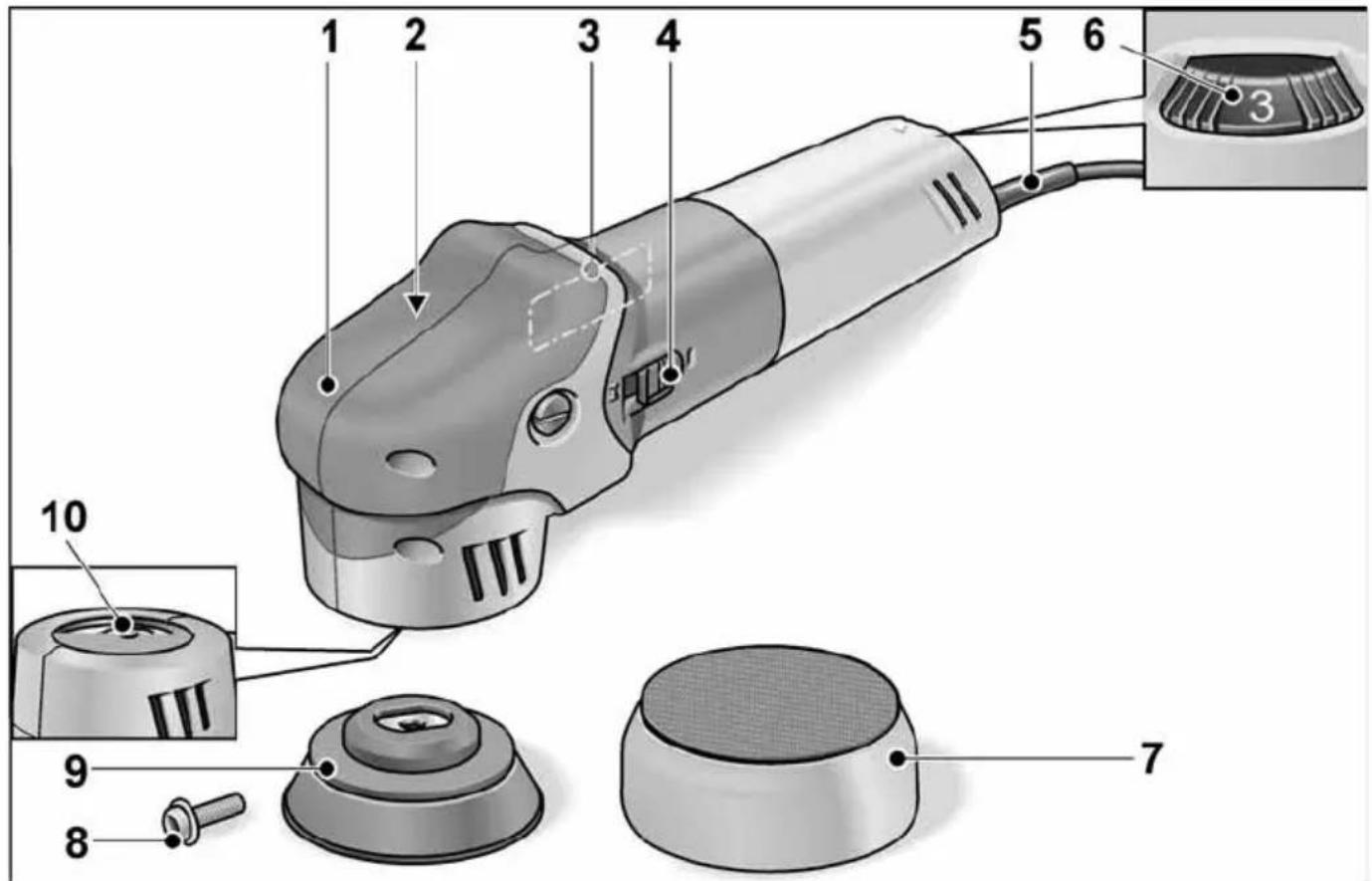

Genel bakış
1 Tutamak kapağı
2 Dişli düzeni kafası
3 Tip etiketi *
4 Çift konumlu şalter
Açmak ve kapatmak için.
Sürekli işletme modu için sabit konumlu.
5 Elektrik fisi ile donatılmış elektrik kablosu 4,0 m
6 Devir sayısı ön seçim ayar çarkı
7 Perdahlama ucu
8 içten altıgen başlı cívata
9 Sıkıştırma tablası (uç tutucu)
10 Profil mili
* gösterilmemiştir
Kendi güvenliğiniz için
UYARI!
Perdahlama cihazını kullanmaya başlamadan önce okuyunuz ve verilen bilgilere uyunuz:
- Bu kullanma kılavuzunu.
- Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri" ni (yazino.: 315.915),
- Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerini.
Bu perdahlama cihazı en yeni teknik duruma ve bilinen teknik güvenlik kurallarına uygun şekilde üretilmiştir. Yine de kullanım esnasında kullanıcıının veya üçüncü bir kişinin vücuduna ve canına zarar gelebileceği gibi, makinede veya başka mallarda da zarar oluşabilir. Perdahlama cihazı sadece şu durumlar için kullanılmalıdır - üretim amacına uygun şekilde.
- teknik güvenlik açısından kusursuz durumda.
Güvenliği etkileyen arızalar hemen giderilmelidir.
Amaca uygun kullanı
Perdahlama makinesi aşağıdaki kullanımlar için tasarlanmıştır
– endüstri ve zanaat sektöründe ticari kullanım içi,
– Polisaj süngerleri, kuzu ve yün postları, keçe tablası, perdah çarkları ile yapılan her türlü polisaj işleri için,
– asgari 7400 devir/dakika devir sayısı ile çalışmasına izin verilmiş perdahlama cihazları kullanılarak perdahlanması içi.
Perdahlama işlemi için güvenlik uyarıları
UYARI!
Tüm güvenlik bilgilerini, talimatları, çizimleri ve bu elektronik alet ile birlikte sunulan teknik bilgileri okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz.
■ Bu elektronik alet perdahlama cihazı olarak kullanılmalıdır. Cihaz ile birlikte verilmiş olan tüm güvenlik bilgilerini, talimatları, resimleri ve verileri dikkate alınız. Aşağıdaki talimatları dikkate almazsanız, elektrik çarpması, ateş ve/veya ağır yaralanmalar söz konusu olabilir.
■ Bu elektronik alet taşlama, zımparalı taşlama, tel fırçalar ile çalışma ve taşlayarak kesme için uygun değildir. Elektronik aletin kullanım için öngörülmediği çalışmalarda, tehlikeler ve yaralanmalar söz konusu olabilir.
- Üretici tarafından özellikle bu elektronik alet için öngörülmemiş ve önerilmemiş aksesuarları kullanmayınız. Sadece bir aksesuarı elektronik alete takıp sabitleyebiliyor olmanız, güvenli bir kullanımı garanti etmez.
■ Kullanılan alet için izin verilen devir sayısı, en az elektronik alet üzerinde bildirilmiş olan azami devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuarlar kırılabilir ve etrafalu uçuşabilir.
■ Kullanılan aletin dış çapı ve kalınlığı, elektronik aletin ölçü verilerine uygun olmalıdır. Yanlış ölçümlendirilmiş çalışma aletleri yeterince siperlenemez veya kontrol edilemez.
■ Flanşlar veya diğer aksesuarlar, elektrikli uç milinize uygun olmalıdır. Elektrikli uç miline uygun olmayan ek uçlar dengesiz bir şekilde döner, yoğun titreşim sergiler ve kontrolün kaybedilmesine neden olabilir.
■ Hasarlı çalışma aletleri kullanmayınız. Her kullanımdan önce, çalışma aletlerinde çatlama, kopma, kırıklık ve yırtık olup olmadığını kontrol edin. Elektrikli aletin veya kullanılan çalışma aletinin yere düşmesi halinde, hasar görüp görmediğini kontrol edin veya hasarsız takım kullanın. Çalışma aletini kontrol ettiyseniz ve kullanmak için taktıysanız, dönen çalışma aletinin hareket düzlemini, kendinizden ve yakınıınızda bulunan kişilerden uzak tutun ve cihazı azami devir sayısı ile bir dakika boyunca çalıştırın. Hasarlı çalışma aletleri genelde bu test süresi içinde kırılır.
- Kişisel koruyucu donanım kullanınız. Uygulamaya bağlı olarak, yüzünüzü koruma maskesi, gözlerinizi koruma donanımı veya koruyucu gözlük kullanınız. İcabı halinde toz maskesi, kulaklık, koruyucu eldiven veya sizi malzeme parçacıklarından koruyacak özel önlük kullanın. Farklı uygulamalar esnasında oluşan, etrafı uçuşan yabancı cisimlere karşı gözlerin korunması gerekir. Toz ve solunum koruma maskesi, kullanım esnasında oluşan tozu süzmelidir. Eğer uzun süre yüksek gürültüye maruz kalırsanız, işitme kaybı söz konusu olabilir.
■ Diğer kişilerin, sizin çalışma alanınızdan güvenli bir mesafede durmalarına dikkat ediniz. Çalışma alanına giren herkes, kişisel koruyucu donanım kullanmalıdır. İşlenen parçanın kırılan parçaları veya çalışma aletine ait kırık parçalar etrafal uçuşabilir ve doğrudan çalışma alanı dışında da yaralanmalara neden olabilir.
- Çalışma aletinin görün meyen elektrik hatlarına veya kendi elektrik kablosuna temas etme ihtimali söz konusu olan çalışmalarda, cihazı sadece izolasyonlu tutma alanları üzerinden tutunuz. Vidanın elektrik gerilimi yüklü bir hat ile teması, cihazın metal parçalarının da gerilim yüklenmesine neden olabilir ve bu da elektrik çarpmasına neden olabilir.
■ Elektrik kablosunu dönen çalışma aletlerinden uzak tutunuz. Cihaz üzerindeki kontrolünüzü kaybederseniz, elektrik kablosu kesilebilir veya dönen takıma dolanabilir ve eliniz ya da kolunuz da dönen çalışma aletine temas edebilir.
■ Çalışma aleti tamamen durmadan, elektronik aleti kesinlikle herhangi bir yere indirmeyiniz. Dönen çalışma aleti indirildiği yüzeye temas edebilir ve bunun sonucunda elektronik alet üzerindeki kontrolünüzü kaybedebilirsiniz.
■ Elektronik aleti taşırken kesinlikle çalıştırmayınız. Giysileriniz tesadüfen söz konusu olan bir temas sonucunda dönen çalışma aletine kapılabilir ve çalışma aleti bedeninize saplanabilir.
- Elektronik aletinizin havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Motor fanı gövdenin içine toz çeker ve çok miktarda metal toz toplanması sonucunda elektriksel tehlikeler söz konusu olabilir.
■ Elektrikli aleti yanıcı malzemelerin yakınında kullanmayın. Kivılcımlar bu malzemeleri tutuşturabilir.
■ Sıvı soğutucu madde gerektiren çalışma aletleri kullanmayınız. Su veya başka sıvı soğutma maddeleri elektrik çarpmasına sebep olabilir.
- Perdahlama başlığında serbest parçalar olmasına, özellikle sabitleme sicimlerine izin vermeyiniz. Sabitleme sicimlerini toplayınız veya kısaltınız. Serbest, alet ile birlikte dönen sabitleme sicimleri parmaklarınıza dolanabilir veya işlenecek parçaya takılabilir.
Geri tepme ve ilgili güvenlik bilgileri
Geri tepme, türünden dönen takımların takılıp kalması veya bloke olması yüzünden meydana gelen ani bir tepkidir. Takılma ve blokaj dönmekte olan ucun ani olarak durmasına neden olur. Bu durumda taşlama diski blokaj yerinden, diskin dönme yönüne bağlı olarak kullanıcıya doğru veya kullanıcıının tersine hareket eder.
Geri tepme kuvveti elektrikli el aletinin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan koruyucu önlemlerle önlenebilir.
- Elektronik aleti iyice sıkı tutunuz, bedeninizi ve kollarınızı geri tepme kuvvetlerini karşılayabilecek bir konuma alınız. Harekete geçisteki geri tepme kuvvetlerinde veya reaksiyon torklarında azami kontrol sağlayabilmek için, varsa ek bir tutamak kullanınız. Aleti kullanan kişi, uygun itina önlemleri sayesinde geri tepme ve reaksiyon kuvvetlerine hakim olabilir.
■ Elinizi kesinlikle dönen çalışma aletlerinden uzak tutunuz. Çalışma aleti geri tepme esnasında elinizin üzerinde hareket edebilir.
■ Elektronik aletin bir geri tepme esnasında hareket alanı dahiline vücudunuzun girmesini engelleyiniz. Geri tepme, elektrikli aleti perdahlama cihazının blokaj yerinde hareket ettiği yönün tersine hareket ettirir.
Köşelerde, keskin kenarlarda vs. özellikle daha itinalı çalışınız. Çalışma aletlerinin işlenecek parçada geri tepmesini ve sıkışmasını önleyiniz. Dönen çalışma aleti köşelerde, keskin kenarlarda veya yüzeylerde geri teptiğinde sıkışmaya elverişlidir. Bu, alet üzerindeki kontrolün kaybına veya geri tepmeye yol açar.
■ Zincir veya dişli testere ağızları kullanmamınız. Bu tür çalışma aletleri çok sık geri tepmeye veya elektronik alet üzerinden kontrol kaybına neden olur.
Diğer güvenlik bilgi ve uyarıları
Şebeke gerilimi ve tip levhası üzerindeki gerilim bilgileri aynı olmalıdır.
Ses ve vibrasyon
Ses ve titreşim değerleri EN 62841
standartına göre tespit edilmiştir.
Cihazın A olarak değerlendirilen ses seviyesi standart olarak şöyledir:
– Ses basinci seviyesi L pA: 80 dB(A);
– Ses gücü seviyesi L WA: 91 dB(A);
- Şüphe oranı: K = 3 dB.
Toplam titreşim değeri (cilalı yüzeylerin perdahlanmasında):
- Emisyon değeri: a h = <6,5m/s^2
- Şüphe oranı: K = 1,5 m/s
DIKKAT!
Bildirilen ölçüm değerleri sadece yeni cihazlar içindir. Günlük kullanımda ses ve titreşim değerleri değişir.
BİLGİ!
Bu talimatta bildirilen titreşim seviyesi, EN 62841 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçül-müştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir. Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir. Fakat eğer elektronik alet başka uygulamalar, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir.
Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir.
Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alın, örneğin: Elektrikli aletlerin ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.
DIKKAT!
basıncı 85 dB(A) değerini aşınca, işitme koruma donanımı kullanınız.
Kullanma kılavuzu
UYARI!
Perdahlama cihazında herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekip çıkarınız.
Cihazı kullanmaya başlamadan önce
Perdahlama makinesini ambalajdan çıkarın, teslimat kapsamının eksiksiz olduğunu ve nakliye hasarları olmadığını kontrol edin.

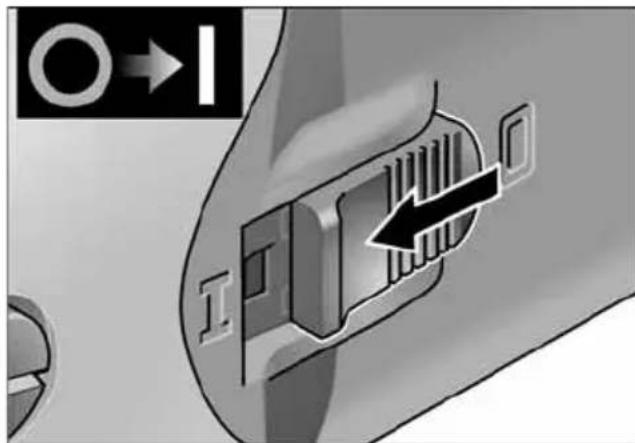

Açılması ve kapatılması
Kilitlemeden kısa süre çalıştırma
■ Cihazı kapatmak için, çift konumlu şalteri serbest bırakınız.
Trajno delovanje z zaklepom
i BÍLGÍ!
Električno orodje ima blokado ponovnega zagona. To pomeni, da se vklopljeno električno orodje po izpadu električnega toka ne bo ponovno vklopilo.
■ Basma butonlu şaltere basılmalı, öne doğru itilmeli ve bastırılarak ön uç noktasına oturtulmalıdır.


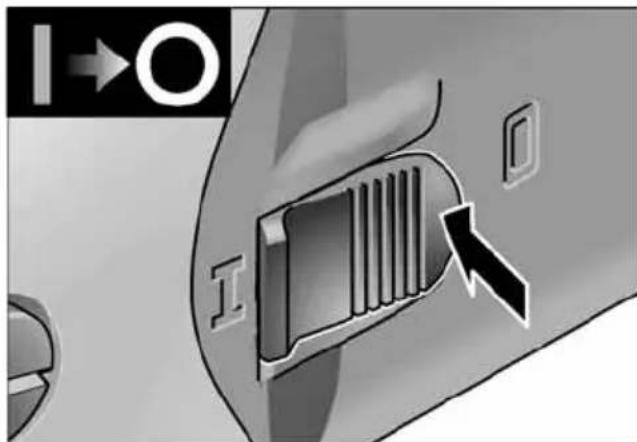

I→O I O■ Cihazı kapatmak için, çift konumlu şalterin arka ucuna basarak sabitlemeyi çözünüz.

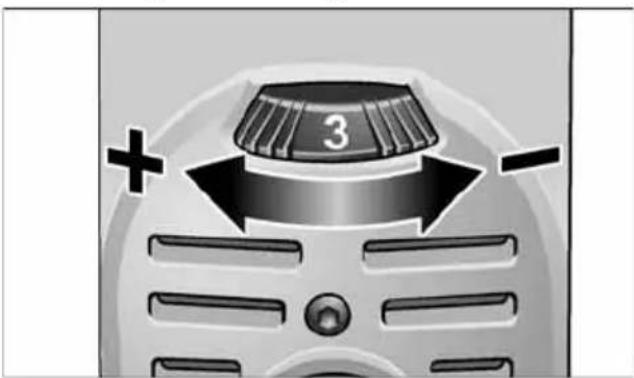

Devir sayısı ön seçimi
■ Çalışma devir sayısının ayarlanması için ayar çarkını istediğiniz değere ayarlayınız.
DIKKAT!
Ucun tahrip olmasından dolayı yaralanma tehlikesi. Yapılacak işe uygun uç kullanın.
i
BİLGİ!
Aralıksız kullanma halinde söz konusu olabilecek aşırı yüklenme veya aşırı ısınma durumunda, cihaz yeterince soğuyuncaya kadar, devir sayısını otomatik olarak düşürür.

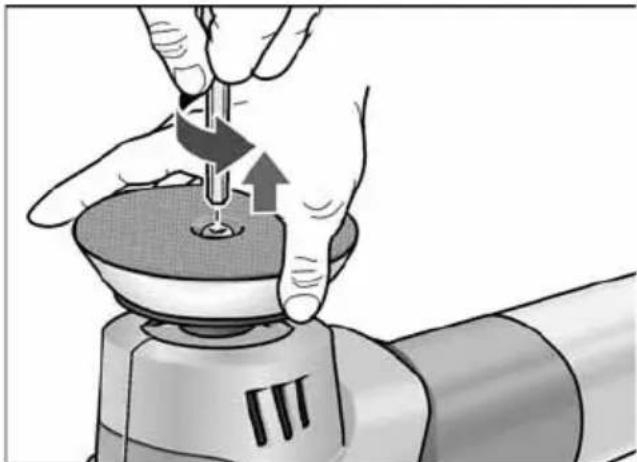

Uç tutucunun sabitlenmesi veya değiştirilmesi
■ Elektrik fişini çekip prizden çıkarınız.
■ Sıkıştırma tablası tutulmalıdır. İçten altıgen başlı civata, saat yönünün tersine doğru allen anahtarı (anahtar genişliği 4) ile gevşetilmeli ve sıkıştırma tablası çıkarılmalıdır.
■ Gerekirse profil mili temizlenmelidir.

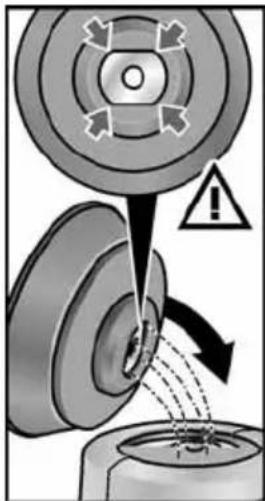

■ Yeni sıkıştırma tablasının kılavuzu şekilde uygun olarak profil miline yerleştirilmelidir (yerine oturmalıdır).
■ Yeni sıkıştırma tablası ilgili profil miline monte edilmelidir. Bunun için içten altıgen başlı civata saat yönünde elle sıkılmalıdır.

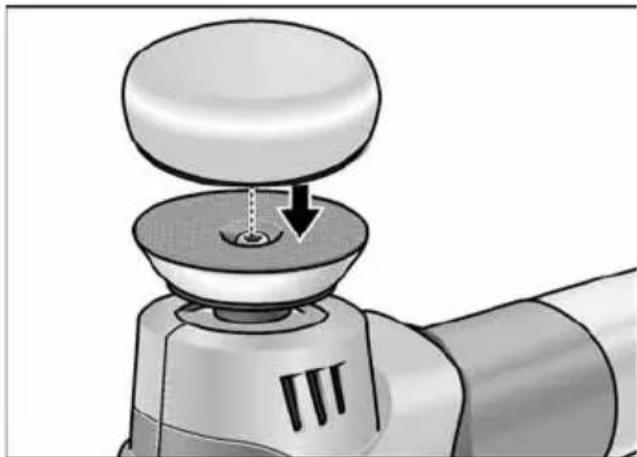

Aletin sabitlenmesi/değiştirilmesi
■ Elektrik fişini çekip prizden çıkarınız.
- Perdahlama ucu merkezlenerek sıkıştırma tablasına bastırılmalıdır. Sadece hasarsız durumdaki, sağlam perdahlama uçları kullanılmalıdır. - Perdahlama ucunun merkez dayanağında titreşim olup olmadığını kontrol etmek için deneme çalıştırması yapılmalıdır.
Çalışma bilgileri
DIKKAT!
Makine kapatıldıktan sonra, taşlama aleti kısa bir süre hareket etmeye devam eder.
BİLGİ!
Alet değişiminden (örneğin polisaj süngeri yerine yün) ağırlık farkı nedeniyle daha fazla vibrasyon oluşabilir. Çalışma devir sayısını ayar çarkından değiştirerek vibrasyonların azalmasını sağlayın.

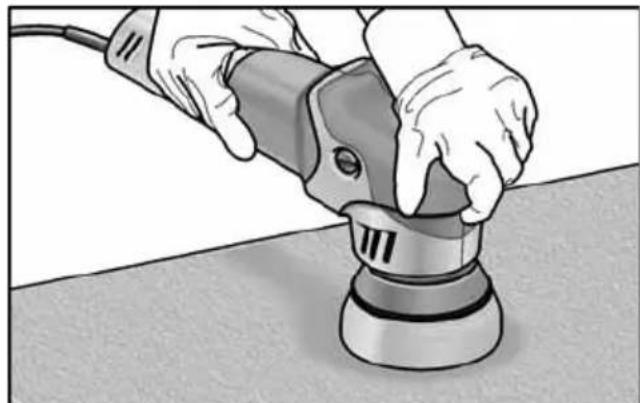

– Cihazı polisaj yapılacak yüzeye yerleştirmeden önce açın ve ayarlanan devir sayısına gelene kadar çalıştırın.
– Perdahlama cihazını hafifçe bastırarak, dairesel hareketlerle ve aynı alanlardan birden çok defa geçerek polisaj yapılacak yüzey üzerinde hareket ettirin, böylece başarılı bir polisaj performansı elde edebilir ve aletin çalışma ömrünü uzatabilirsiniz.
– Hassas yüzeylerde (örn. araba boya ve cilası) aceleci ve fazla kuvvetli değil, düşük devirde ve az bir bastırma gücü ile çalışınız.
– Polisaj macunu kullanımında her macun için ayrı bir alet kullanın.
– Süngerler mekanik olarak temizlenebilir.
Bakım ve muhafaza
UYARI!
Perdahlama cihazında herhangi bir çalışma yapmadan önce, elektrik fişini prizden çekip çıkarınız.
Temizleme
UYARI!
Metal işlenmesi halinde, aşırı koşullarda kullanım durumunda cihazın gövdesinin iç kısmında elektrik akımı iletme özelliğine sahip toz toplanabilir. Bu da koruyucu izolasyonu etkiler! Dekupaj testereleri, hatalı elektrik akımına karşı koruma şalteri (devreye sokma akımı 30 mA) üzerinden çalıştırınız.
■ Cihazı ve havalandırma deliklerini muntazam aralıklar ile temizleyiniz. Temizleme sıklığı, işlenen malzemeye ve kullanma süresine bağlıdır.
■ Motoru da kapsayan gövde iç kısmını muntazam aralıklar ile kuru basıçlı hava püskürterek temizleyiniz.
Karbon fırçalar
Perdahlama cihazı kapatma karbonları ile donatılmıştır.
Kapatma karbonlarının aşınma sınırına ulaşılmasından sonra, perdahlama cihazı otomatik olarak kapatılır.
BÍLGÍ!
Parça değiştirirken sadece üreticinin orijinal parçalarını kullanınız. Yabancı firmaların ürünlerinin kullanılması halinde, üreticinin garanti sorumluluğu kaybolur.
Cihazın arka kısmındaki hava giriş delikleri üzerinden, cihaz kullanılırken oluşan karbon alevi gözlenebilir.
Karbon ateşi yoğun olursa, perdahlama cihazını derhal kapatınız. Perdahlama cihazını, üretici tarafından yetkilendirilmiş bir yetkili servis atölyesine götürünüz.
Dişli düzen
BÍLGÍ!
Dişli düzen kafasındaki civataları garanti süresi esnasında çözmeyiniz. Buhususa dikkat edilmezse, üreticinin garanti yükümlülüğü ortadan kalkar.
Onarımlar
Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.
Yedek parçalar ve aksesuarlar
Daha başka aksesuar için, özellikle de aletler ve perdahlama maddeleri için, üretici kataloglarına bakınız.
Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bula-bilirsiniz: www.flex-tools.com
Giderme bilgileri
UYARI!
Eskimiş cihazları, elektrik kablosunu cihazdan ayırarak kullanılamaz hale getiriniz.
Sadece AB ülkeleri için Elektronik cihazları normal çöp kutusuna atmayınız!
Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.
BÍLGÍ!
Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!
CE -uygunluğu beyanı
Tek sorumlu olarak, "Teknik özellikler" altında tanımlanan bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz:
2014/30/AB, 2006/42/AT, 2011/65/AB direktiflerinde bildirilen koşullara istina-den EN 62841.
Teknik belgelerden sorumlu: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Ürün tarafından veya ürünün kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez. Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.
