HASZNÁLATI ÚTMUTATÓ XFE 7-12 80 Flex
Használt szimbólumok ..... 127
Szimbólumok a készüléken ..... 127
Müszaki adatok 127
Az első pillantásra ..... 128
Az Ön biztonsága érdekében ..... 129
Zaj és vibráció ..... 131
Használati útmutató 132
Karbantartás és ápolás ..... 134
Ártalmatlanítási tudnivalók ..... 134
C€-Megfelelöség 135
Felelősség kizárása 135
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 134 oldalt)!
Műszaki adatok
| Készülék típusa Excenteres csiszológép XFE 7-12 80 | ||
| Szerszámbefogó mm Csiszolótányér ∅ 75 | ||
| Szerszám ∅ max. mm 80 | ||
| Löket mm 12 | ||
| Löketszám 1/perc 3600–10800 | ||
| Teljesítményfelvétel W 710 | ||
| Teljesítményleadás W 380 | ||
| A súlya a „2003/01 EPTA-eljárásnak” meg-felelő (kábel nélkül) | kg | 2,1 |
| Védelmi osztály | II / ☐ | |
| A értékelésű zajszint az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Hangnyomásszint LpA | dB(A) | 80 |
| Hangteljesítményszint LWA | dB(A) | 91 |
| Bizonytalanság K | db 3,0 | |
| Súlyozott négyzetes rezgés-középérték az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“): | ||
| Emissziós érték ah lakkozott felületek polí-rozásánál | m/s ^2 | <6,5 |
| Bizonytalanság K | m/s ^2 | 1,5 |

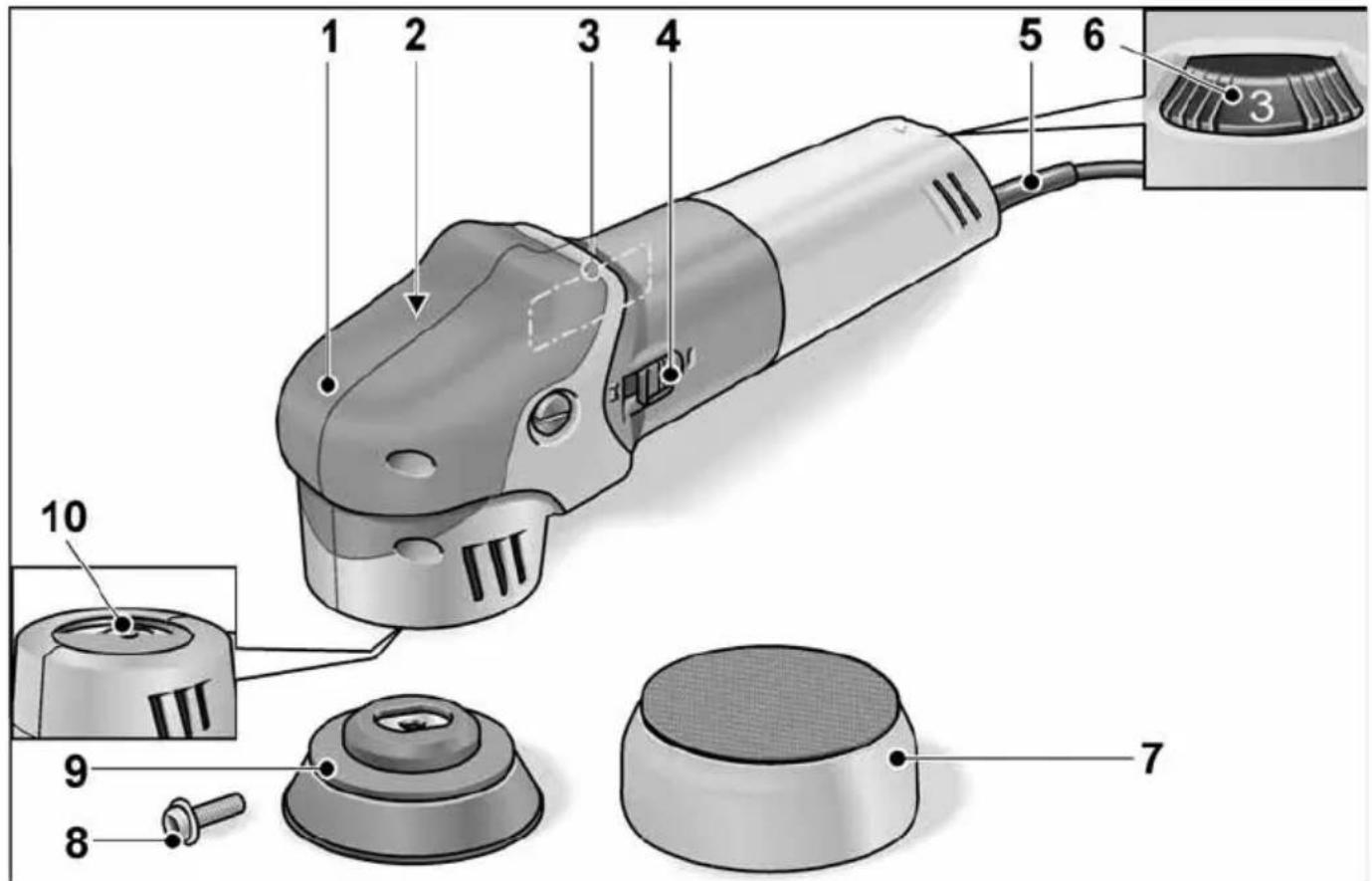

Az első pillantásra
1 Fogantyúsapka
2 H a j t á s f e j
3 Típustábla *
4 Kapcsológomb
A be- és kikapcsoláshoz.
Rögzíthető állással tartós üzemeléshez.
5 4,0 méteres hálózati kábel hálózati dugasszal
6 Állítókerék a fordulatszám előválasztásához
7 Csiszológép
8 Hatszögletű csavart
9 Csiszolótányér (szerszámbefogó)
10 Profilorsó
* az ábrán nem látható
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
A polírozó készülék használata előtt feltétle nül olvassa el:
– dezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudni-valók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ez a polírozó készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A polírozót csak:
– rendeltetés szerinti célokra,
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A polírozó a következő célokra használható:
– iparszerű felhasználás az iparban és a kézműiparban,
– polírozási munkákhoz bármilyen típusú polírszivaccsal, báránybőrrel, nemezzel, filctányérral és rongykoronggal,
– amelyeknek legalább 7400 ford./perc a megengedett fordulatszáma.
Biztonsági útmutatások polírozás- hoz
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasz-tásoknak elektromos áramütés, tüz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Ezt az elektromos szerszámot polírozóként kell alkalmazni. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
- Az elektromos szerszám nem alkalmas csiszolásra, homokpapiros csiszolásra, drótkefével és vágókoronggal végzett munkára. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
■ A karimáknak vagy más tartozékoknak pontosan illeszkedniük kell az Ön elektromos szerszámának orsójára. Az elektromos szerszám orsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
■ Nem szabad sérült betétszerszámokat használni. Ellenőrizze a betétszerszámokat minden használat előtt letörések és repedések szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben
Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, amely a kis anyagrészecskéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
- Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.
A hálózati kábelt távol kell tartani a forgó betétszerszámoktól. Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszámot, mielőtt a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza. A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszámokat, melyekhez folyékony hűtőanyag szükséges. Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat. A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.
Visszarúgás és megfelelő biztonsági útmutatás
A visszarúgás egy hirtelen reakció a forgó szerszám megakadása, leblokkolása következtében. A megakadás vagy blokkolás a forgó szerszám hirtelen leállásához vezet. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
- Soha ne közelítse kezét forgó betétszerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
- Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a polírozó mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
- Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak. A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
További biztonsági útmutatások:
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
– Hangnyomás szintje L pA : 80 dB(A);
– Hangteljesítmény szintje L WA : 91 dB(A);
– Bizonytalanság: K = 3 dB.
Teljes összesített rezgésérték (lakkozott felületek polírozásánál):
- Emissziós érték: a _h = <6,5m/s ^2
– Bizonytalanság: K = 1,5 m/s
VIGYÁZAT!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
i MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja.
Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszá-mokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban.
Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 db(A) hangnyomás fölött hallásvédőt kell hordani.
Használati útmutató
FIGYELMEZTETÉS!
A polírozón való mindenféle munkavégzés elött a hálózati csatlakozót ki kell húzni.
Üzembe helyezés előtt
Csomagolja ki a polírozót, és vizsgálja meg a szállítmányt a teljességére és a szállítási károkra vonatkozóan.
Be- és kikapcsolás
Rövid idejű üzem reteszelés nélkül
■ Tolja előre a kapcsológombot, és tartsa meg.
■ A kikapcsoláshoz engedje el a kapcsológombot.
Tartós üzem reteszeléssel
MEGJEGYZÉS
Az elektromos szerszám újraindulás-gátló val van felszerelve. Ez azt jelenti, hogy áramkimaradás után a bekapcsolt elektro mos szerszám nem indul el újra.
Az elektromos szerszám bekapcsolása áramkimaradás után:
– Kapcsolja ki az elektromos szerszámot.
– Kapcsolja be újból az elektromos szerszá- mot.


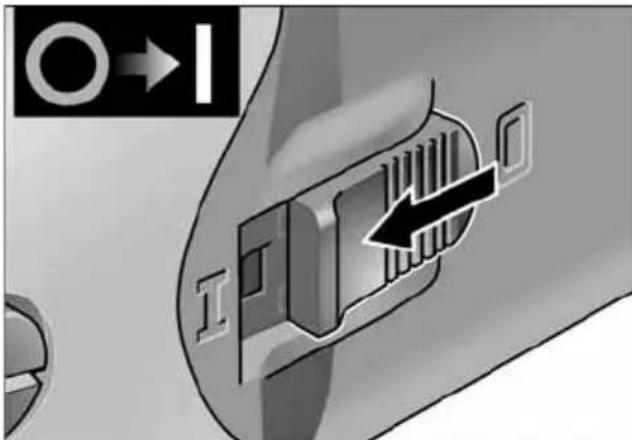

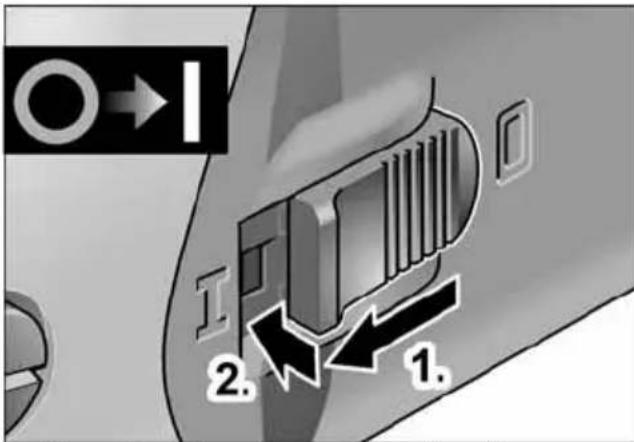

O→I 1 2. 1.■ Nyomja előre a kapcsológombot, és az elülső végét megnyomva reteszelje be.


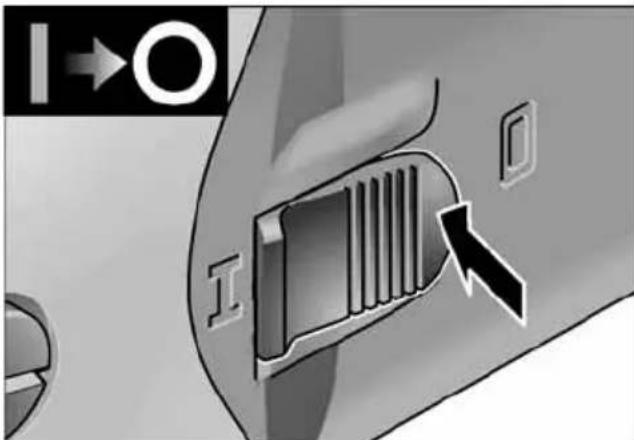

I→O I■ A kikapcsoláshoz nyomja meg a kapcsológomb hátsó végét, hogy kioldja a reteszelést.

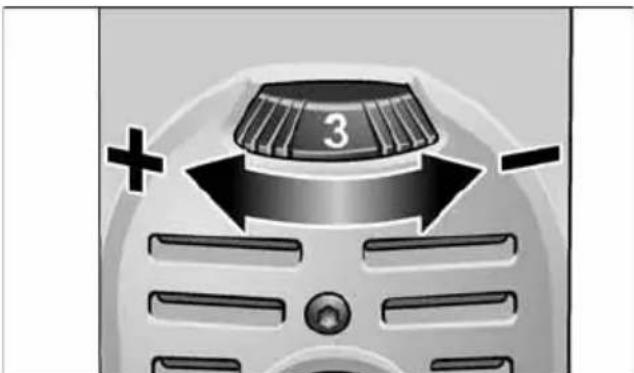

Fordulatszám előválasztása
■ Az üzemi fordulatszám beállításához áll ítsa az állítókereket a kívánt értékre.
VIGYÁZAT!
Sérülésveszély a szerszám tönkremenetele miatt. Csak a munkához megfelelő szerszá mot használjon.
i MEGJEGYZÉS
Folyamatos üzemben, túlterhelés vagy túlhevülés esetén a készülék addig csökkenti automatikusan a fordulatszámát, amíg elegendő mértékben nem hül le.

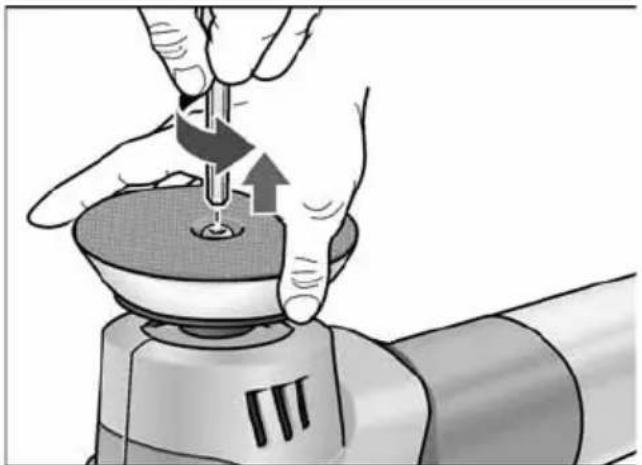

Szerszámbefogó rögzítése vagy cseréje
■ Húzza ki a hálózati dugaszt.
■ Tartsa meg a csiszolótányért. A hatszögletű csavart oldja az óramutató járásával ellentétes irányba SW4-es hatlapú imbuszkulcs és vegye le a csiszolótányért.

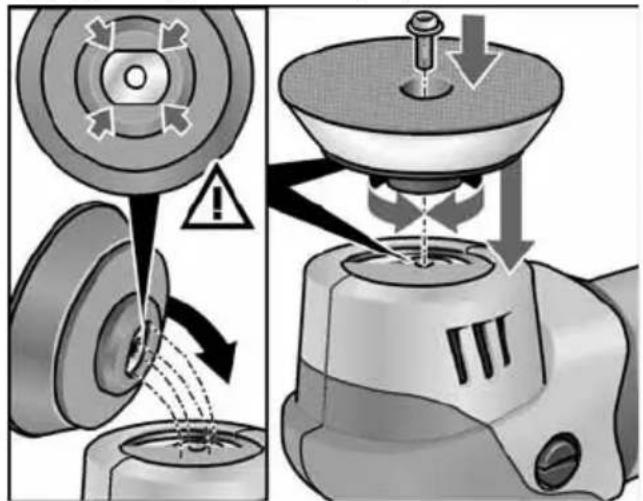

■ Szükség esetén tisztítsa meg a profilorsót.
■ Az új csiszolótányér illesztését az alakjának megfelelően helyezze a profilorsóra (úgy, hogy bereteszeljen).
■ Szereljen új csiszolótányért a profilorsóra. Ehhez húzza meg kézzel az hatszögletű csavart az óramutató járásával megegyező irányba.

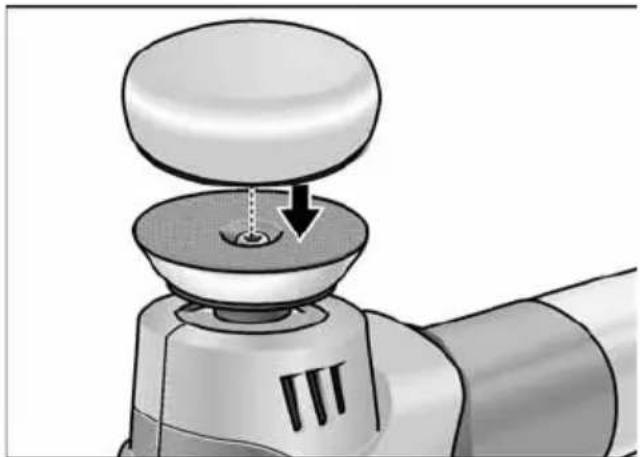

Szerszám rögzítése vagy cseréje
■ Húzza ki a hálózati dugaszt.
■ A csiszológépet központosan nyomja a csiszolótányérra.
■ Csak hibátlan polírozó szerszámot használjon.
■ Végezzen próbajáratást, hogy megvizsgálja, hogy a csiszológép rezgésmentesen és központosan lett-e felhelyezve.
Munkákra vonatkozó megjegyzé- sek
VIGYÁZAT!
A csiszoló a kikapcsolását követően rövid ideig még mozog.
i MEGJEGYZÉS
Szerszámcsere után (pl. gyapjú polírozószí vacs helyett) a súlykülönbség miatt nagyobb vibráció léphet fel. Változtassa az állító kerékkel az üzemi fordulatszámot addig, amíg lecsökken a vibráció.

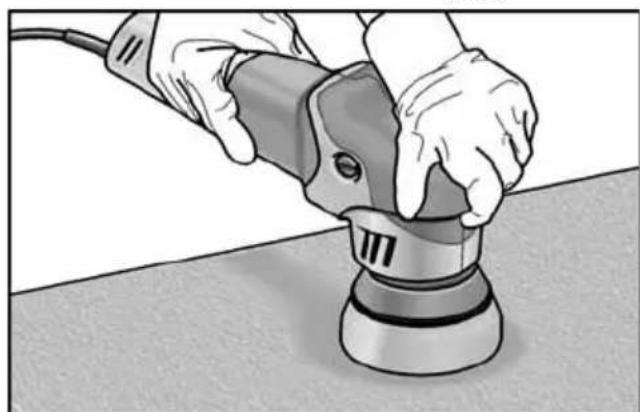

– Mielött ráhelyezné a csiszolandó felületre az elektromos szerszámot, kapcsolja be és a beállított fordulatszámig gyorsítsa.
– A csiszológépet könnyed nyomással, körkörös, egymást átfedő mozdulatokkal mozgassa a csiszolandó felületen, hogy jó csiszolóteljesítményt érjen el és a szerszám élettartama hosszú maradjon.
– Kényes felületeknél (pl. autólakkok) ne erőteljesen, hanem alacsony fordulatszámmal és kisebb rászorító nyomással dolgozzon.
– Polírpaszta használata esetén minden egyes pasztához a saját szerszámát használja.
– A szivacsok gépi úton tisztíthatók.
Karbantartás és ápolás
FIGYELMEZTETÉS!
A polírozón való mindenféle munkavégzés előtt a hálózati csatlakozót ki kell húzni.
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága! A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
■ Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
■ A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.
Szénkefék
A polírozó lekapcsoló szénnel van felszerelve. A kopási határ elérésekor a lekapcsoló szén automatikusan kikapcsolja a polírozót.
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok haszná lata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz.
Erős széntűz esetén a polírozót azonnal kikapcsolni. A polírozót a gyártó által felhatalmazott ügyfélszolgálati mühelynek átadni.
Hajtómű
MEGJEGYZÉS
A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyel men kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei..
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
További tartozékok, különösen szerszámok és polírozó segédeszközök, a gyártó cég katalógusaiban találhatók.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:
www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltá volításával használhatatlanokká kell tenni.
Csak EU-országok számára:
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe!
A használt villamos és elektronikai készülékekről szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájéko- zódjon a szakkereskedőnél!
CE-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 62841, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
