LIETOŠANAS INSTRUKCIJA XFE 7-12 80 Flex
Tehniskā informācija 218
Iss apskats 219
Jūsu drošībai 220
Trokšni un vibrācija 222
Lietošanas noteikumi ..... 223
Tehniskā apkope un kopšana ..... 225
Norādījumi par likvidēšanu ..... 225
C €-Atbilstība. 226
Atbildības izslēgšana ..... 226
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju.
Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet lietošanas pamācību!
Lietojiet acu aizsargu!
Norādījums par vecās iekārtas lik-vidēšanu (sk. 225. lpp.)!
Tehniskā informācija
| Ierīces modelis Ekscentra slīpmašīna XFE 7-12 80 | ||
| Instrumenta pamatne mm Disks ar līpstiprinājumu ∅ 75 | ||
| Instrumenta maks. ∅ mm 80 | ||
| Gājiens mm 12 | ||
| Gājienu skaits apgr./min 3600–10800 | ||
| Patērējamā jauda W | 710 | |
| Lietderīgā jauda | W | 380 |
| Svars atbilstīgi „EPTA procedūrai 01/2003“(bez kabeļa) | kg | 2,1 |
| Aizsargklase | II / ☐ | |
| Ar A novērtētais trokšņu līmenis atbilst EN 62841 (skatīt „Trokšņi un vibrācija“): | ||
| Skaņas spiediena līmenis LpA | dB(A) | 80 |
| Skaņas jaudas līmenis LWA | dB(A) | 91 |
| Nedrošība K | db | 3,0 |
| Kopējā vibrāciju vērtība atbilst EN 62841 (skatīt „Trokšņi un vibrācija“): | ||
| Emisijas koeficients an pulējot lakotas virsmas | m/s2 | <6,5 |
| Nedrošība K | m/s2 | 1,5 |

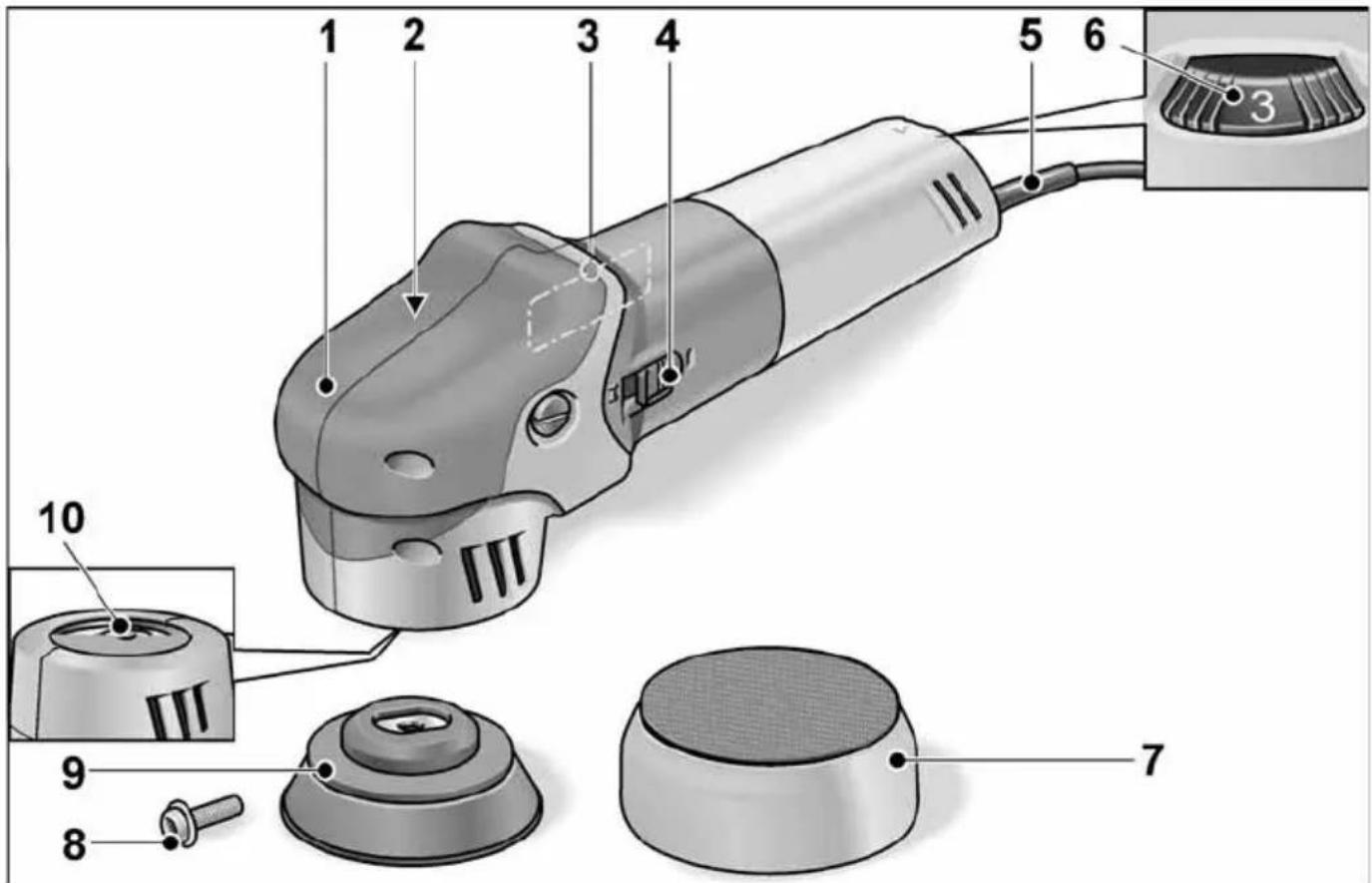

Iss apskats
1 Roktura apvalks
2 Pārvada galva
3 Firmas plāksnīte *
4 S I ē d z i s
leslēgšanai un izslēgšanai.
Ar fiksēšanas pozīciju ilgstošai ekspluatācijai.
5 4,0 m tikla kabelis ar tikla kontakt-dakšu
6 Apgriezienu skaita iepriekšizvēles nostādīšanas disks
7 Slīpēšanas instruments
8 Skrūve ar iekšēju seškantu
9 Disks ar līpstiprinājumu (instrumenta pamatne)
10 Profila vārpsta
Jūsu drošībai
BRĪDINĀJUMS!
Pirms pulētāja izmantošanas izlasiet un tad rīkojieties:
– šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Šis pulētājs ir konstruēts, balstoties uz jaunāko tehnikas līmeni un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Pulētāju jālieto tikai:
– paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbilstošā stāvokli.
Drošību ietekmējoši traucējumi nekavējoties jānovērš.
Noteikumiem atbilstoša izman- tošana
Šis pulētājs ir paredzēts:
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– visu veidu pulēšanas darbiem ar
pulēšanas sūkliem, aitādām un
kažokādām, filca škīvjiem, vadmalripām,
- izmantojot ar pulēšanas instrumentiem, kuru pieļautais apgriezienu skaits sastāda vismaz 7400 apgr./min.
Pulēšanas drošības tehnikas noteikumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
- Šis elektroinstruments paredzēts izmantošanai kā pulēšanas mašīna. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.
- Šis elektroinstruments nav piemērots slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stiepļu sukām un griešanai ar slīpripu. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam. Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.
■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakal.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
■ Atlokiem vai citam aprīkojumam precīzi jāpieguļ Jūsu elektroinstrumenta darbvārpstai. Izmantojamie instrumenti, kuri precīzi nepieguļ elektroinstrumenta darbvārpstai, griežas nevienmērīgi, stipri vibrē un var izraisīt kontroles zudumu.
■ Neizmantojiet bojātus izmantojamos instrumentus. Pirms katras ekspluatācijas kontrolējiet izmantojamo instrumentu škēlumus un plaisas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojājumus vai izmantojiet nebojātu izmantojamo instrumentu. Ja ir notikusi izmantojamā instrumenta kontrole unt izmantošana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kurš aizsargās Jūs no materiāla sīkajām daļiņām. Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.
■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmantojamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmanto-jamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.
■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ivelk korpusā putekļus, un liels sakrājušos metāla putekļu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt.
■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.
■ levērojiet, lai pulēšanas apvalka detaļas nebūtu valīgas, īpaši nostiprināšanas auklas. Nesablīvējiet un nesaīsiniet nostiprināšanas auklas. Valējas, līdzi rotējošas nostiprināšanas auklas var satvert Jūsu pirkstus vai aizķerties sagatavē.
Atsitiens un atbilstoši drošības tehnikas noteikumi
Atsitiens ir pēkšņa reakcija, kura rodas, ja izmantojamais rotācijas instruments aizķeras vai bloķe. Aizākēšanās vai bloķēšana izraisa strauju rotējošā iesaistāmā instrumenta apstāšanos. Tā rezultātā tiek izraisīts elektro-instrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā.
Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.
■ Stingri turiet elektroinstrumentu un nostādiet savu ķerneni un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.
■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.
- Izvairieties ar savu kerneni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektro-instrumentu pretēji pulētāja kustībai blokēšanas vietā.
- Īpaši uzmanīgi strādājiet vietās ar stūriem, asām malām utt. Novērsiet izmantojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā. Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
Citi drošības tehnikas noteikumi:
Tikla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Trokšni un vibrācija
Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 62841.
Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:
- Skañas spiediena limenis L pA : 80 dB (A);
– Skañas jaudas Γimenis L WA : 91 dB (A); - Nedrošiba: K = 3 dB.
Svārstību summārā vērtība (pulējot lakotas virsmas):
- Emisijas koeficients: a _h = <6,5m/s^2
– Nedrošība: K = 1,5 m/s
UZMANĪBU!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
i NORĀDĪJUMS
Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.
Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai.
Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.
Precīzai svārstību slodzes noteikšanai jānem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANĪBU!
Skaṇas spiedienam pārsniedzot 85 dB(A), jānēsā skaṇas aizsarg.
Lietošanas noteikumi
BRĪDINĀJUMS!
Veicot visus pulētāja apkopes darbus, vienmēr atvienojiet tikla kontaktdakšu.
Pirms ekspluatācijas
Iznemiet pulētāju no iepakojuma, pārbaudiet komplekta sastāvu un transportēšanas rezultātā gūtos bojājumus.
leslēgšana un izslēgšana

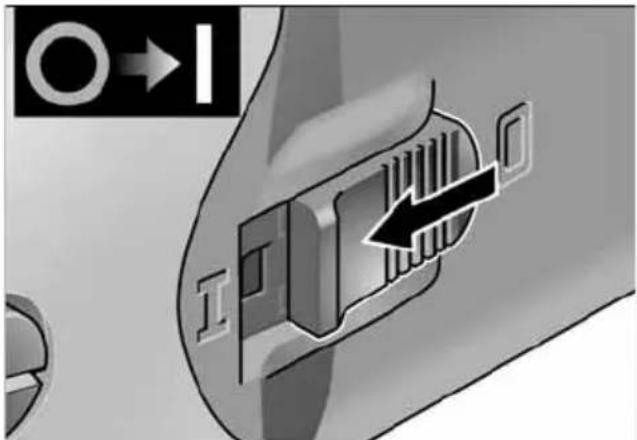

Īslaicīgā darba režīms bez iefiksēšanās
■ Nospiediet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.
Ilgstošs darba režīms ar iefiksēšanos
NORĀDĪJUMS
Elektroinstrumentam ir atkārtotas ieslēgšanās blokētājs. Tas nozīmē, ka pēc strāvas padeves pārtraukuma ieslēgts elektroinstruments no jauna neieslēgsies.
Pēc elektroenerģijas padeves pārtraukuma elektroinstrumentu izslēdziet un ieslēdziet no jauna:
– Elektroinstrumentu izslēdziet;
– Elektroinstrumentu ieslēdziet.


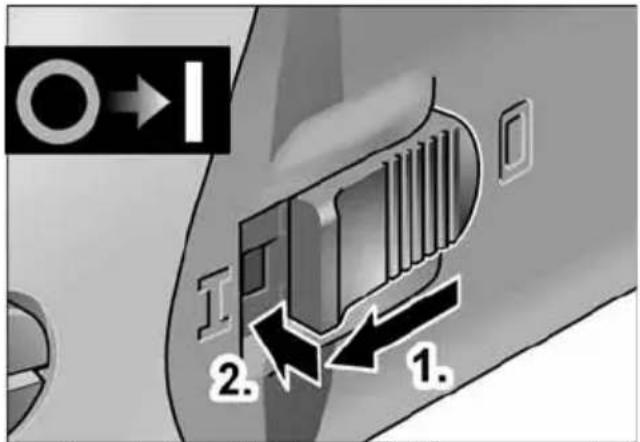

O→I 2. 1.■ Nospiediet slēdzi uz priekšu un, nospiežot tā priekšgalu, nofiksējiet.


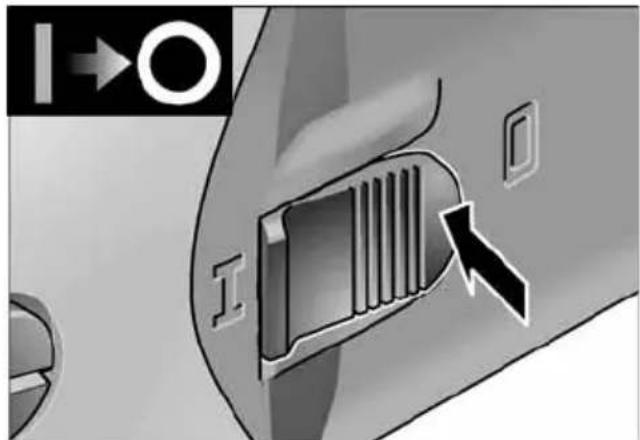

I → O I■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

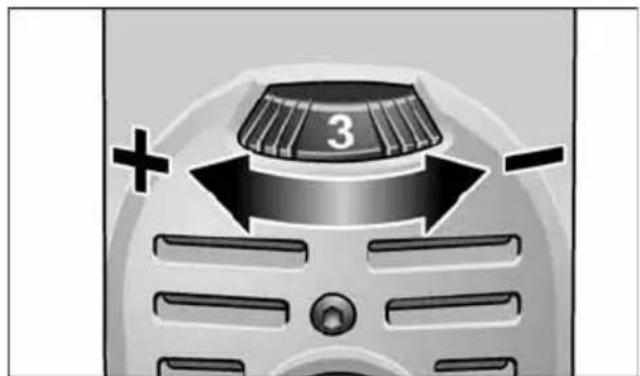

Apgriezienu skaita iepriekšizvēle
- Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.
UZMANĪBU!
Instrumenta salaušanas gadījumā iespējamas traumas. Izmantojiet veicama- jam darbam piemērotu instrumentu.
i NORĀDĪJUMS
llgstoši ekspluatējot, pārslodzes vai pārkarses gadījumā ierīce automātiski samazina apgriezienu skaitu līdz pietieka-mas atdzeses sasniegšanai.
Instrumenta nostiprinājuma piestiprināšana vai nomaiņa
■ Atvienojiet kontaktdakšu.

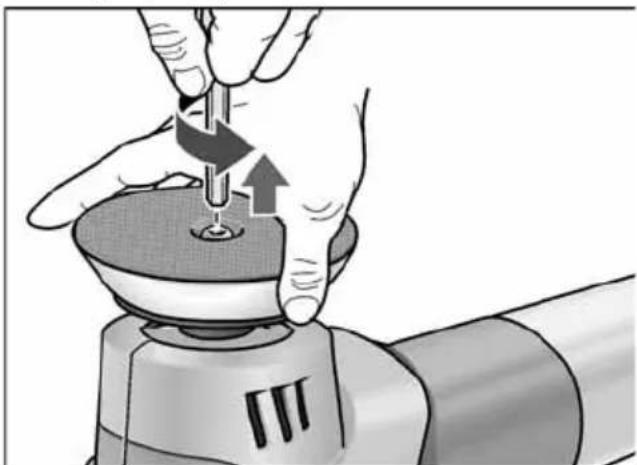

■ Stingri turiet disku ar līpstiprinājumu. Atskrūvējiet skrūvi ar iekšējo seškantu pretēji pulksteņrādītāju virzienam ar seškanta atslēgu SW4 un noņemiet disku ar līpstiprinājumu.
■ Vajadzības gadījumā notīriet profila vārpstu.

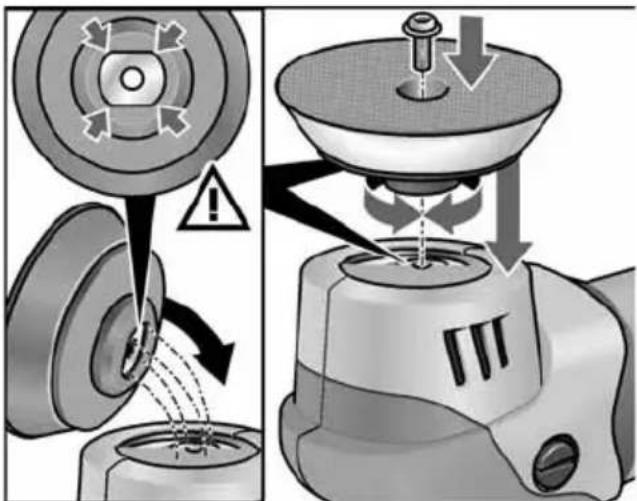

■ Jaunus līpdiskus ir jānostiprina mehāniskajā sakabē (tiem mehāniski jānofiksējas).
■ Uzstādiet jaunu disku ar līpstiprinājumu uz profila vārpstas. Fiksācijai ieskrūvējiet pulksteņrādītāju virzienā skrūvi ar iekšējo seškantu.
Instrumenta nostiprināšana vai nomaina
■ Atvienojiet kontaktdakšu.

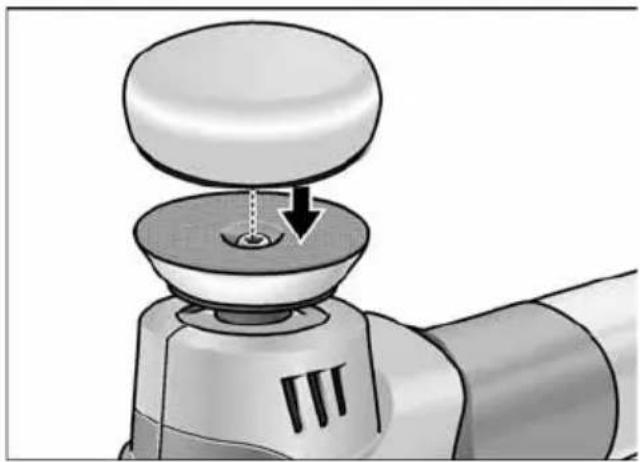

■ Piespiediet slīpēšanas instrumentu nocentrētā pozīcijā uz diska ar līpstiprinājumu. Izmantojiet tikai nebojātu pulēšanas instrumentu.
■ Veiciet izmēginājuma palaidi, lai pārliecinātos, vai rīks ir iecentrēts un darbojas bez vibrācijas.
Darba norādījumi
UZMANĪBU!
Pēc izslēgšanas slīpēšanas instruments vēl kādu laiku turpina griezties.
i NORĀDĪJUMS
Pēc rīka nomaiņas (piem., vilnas uzgaļa vietā, uzstādot slīpēšanas sūkli) smaguma centra novirzes rezultātā var palielināties vibrācijas līmenis. Ar grozāmo ripu noregulējiet darba ātrumu līdz vibrāciju līmenis samazinās.

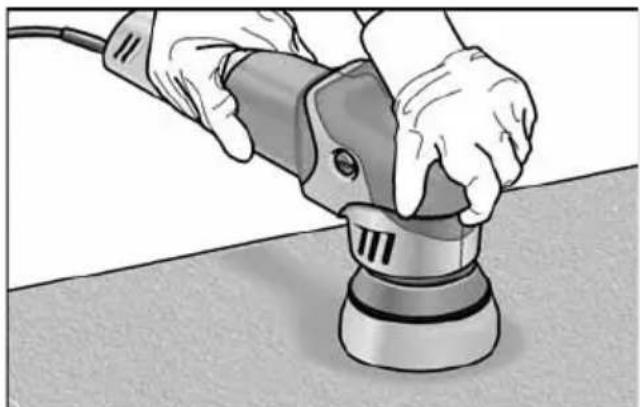

- Vispirms ieslēdziet elektroinstrumentu un pirms liekat uz slīpējamās virsmas pagai-diet, lai tas sāk darboties ar iestaṭīto ātrumu.
– Lai panāktu optimālu slīpēšanas rezultātu un nodrošinātu maksimāli ilgu instrumenta darbmūžu, tuviniet slīpētāju slīpējamai virsmai, nedaudz piespiežot, un ar aplveida kustībām.
– Apstrādojot jūtīgas virsmas (piem., automobilu lakotās virsmas) nestrādājiet agresīvi, bet gan ar zemu apgriezienu skaitu un mazu piespiešanas spiedienu.
– Izmantojot pulēšanas pastu, katram instrumentam lietojiet atsevišku pastu.
– Sūklus var tīrīt mehāniski.
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Veicot visus pulētāja apkopes darbus, vienmēr atvienojiet tīkla kontaktdakšu.
Tīrīšana
BRĪDINĀJUMS!
Apstrādājot metālus, ekstrēmos izman-tošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. Rodas aizsargizolācijas bojājumi! Darbiniet mašīnu ar noplūdes strāvas aizs-argslēdzi (nostrā-des strāva 30 mA).
■ Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
Oğlsukas
Leŋkslīpmašina ir aprikota ar atslēgšanās oglēm.
Pēc atslēgšanās oglu nodiluma robežas sasniegšanas leņkslīpmašīna automātiski atslēdzas.
NORĀDĪJUMS
Nomainai izmantojiet tikai ražotāja original-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.
Caur pakaļējām ventilatora spraugām darba laikā var novērot ogluguni.
Ja ogluguns ir pārāk spēcīga, tad lenkslīp-mašīnu nekavējoties izslēdziet.
Nododiet leŋkslīpmašīnu remontā ražotāja autorizētā klientu servisa darbnīcā.
Pārvads
NORĀDĪJUMS
Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Remontdarbi
Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.
Rezerves daļas un aprīkojums
Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos.
Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.
Tikai ES valstim:
Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/ES
direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likum-došanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.
NORĀDĪJUMS
Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā!
CE-Atbilstība
Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atblist šādiem standartiem vai normatīvajiem dokumentiem:
EN 62841 atbilstoši direktīvu 2014/30/ES,2006/42/EK, 2011/65/ES noteikumiem.
Par tehnisko dokumentāciju atbild:
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
