РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XFE 7-12 80 Flex

Символи на уреда 181

Шум и вибрации ..... 185

– Праг на налягане на шума L_pA : 80 dB(A);

- Колебание: K = 1,5 m/s

ВНИМАНИЕ!

Преди пускане в експлоатация

Резервни части и принадлежности

Используемые символы ..... 190

Символы на приборе ..... 190

Технические данные ..... 190

Краткий обзор 191

Для Вашей безопасности ..... 192

Шумы и вибрация 194

Инструкция по эксплуатации ..... 195

Техобслуживание и уход ..... 198

Указания по утилизации ..... 198

Соответствие нормам ₽ ..... 199

Исключение ответственности ..... 199

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Обозначает непосредственно угрожающую опасность. Невыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Невыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб.

ПРИМЕЧАНИЕ

Обозначает советы по использованию и важную информацию.

Символы на приборе

Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!

Использовать защиту для глаз!

Указание по утилизации старого (прибора (см. стр. 198)!

Технические данные

Тип прибора Эксцентриковая полировальная		машина XFE 7-12 80
Для крепления инструмента мм		Тарельчатый круг с креплением на „липучке“ ∅ 75
Макс. ∅ инструмента мм 80
Ход мм 12
Число ходов об./мин 3600–10800
Потребляемая мощность Вт 710
Полезная мощность Вт	380
Вес согласно «EPTA-procedure 01/2003» (без кабеля)	кг	2,1
Класс защиты		II / ☐
Измеренный уровень шума по шкале А в соответствии с EN 62841 (см. «Шумы и вибрация»):
Уровень звукового давления L_pA	дБ(А)	80
Уровень звуковой мощности L_WA	дБ(А)	91
Погрешность К	дБ 3,0
Значение общего уровня вибрации в соответствии с EN 62841 (см. «Шумы и вибрация»):
Уровень эмиссии a_h при полировании поверхностей, покрытых лаком	m/c^2	<6,5
Погрешность К	m/c^2	1,5

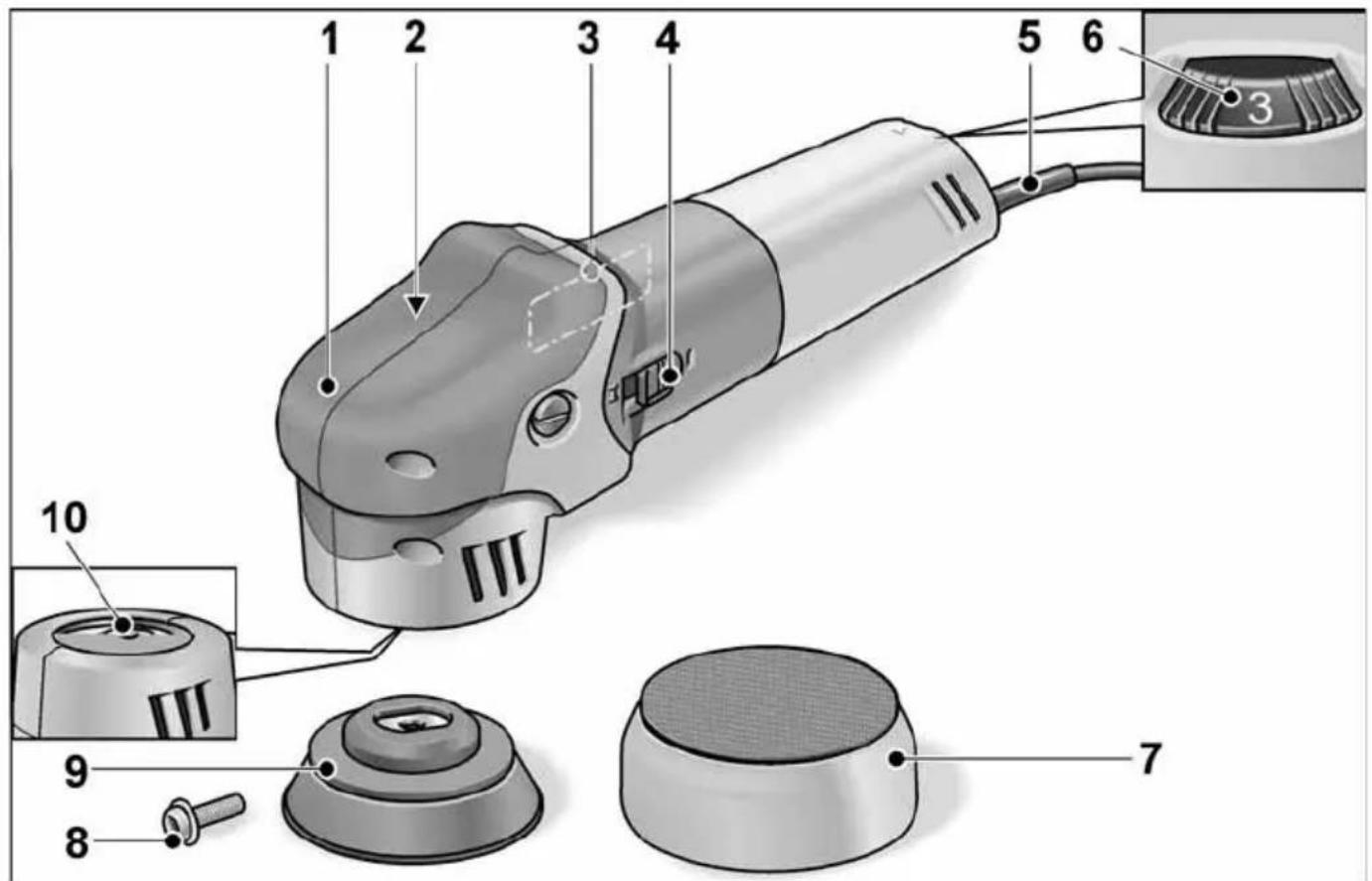

Краткий обзор

1 Кожух со встроенной ручкой
2 Приводная головка
3 Фирменная табличка *
4 Балансирный выключатель
для включения и выключения.
С фиксированным положением для непрерывного режима работы.
5 Сетевой шнур длиной 4 м, с сетевой штепсельной вилкой

6 Ручка установки числа оборотов
7 Полировальный инструмент
8 Винт с внутренним шестигранником
9 Тарельчатый круг с креплением на „липучке“ (для крепления инструмента)
10 Шпиндель

* без изображения

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед тем как начать пользоваться полировальной машинкой, внимательно прочтите и поступайте в соответствии с приведенными ниже указаниями:

– в данной инструкции по эксплуатации,
– в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре (№ документации: 315.915),
– в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента.

Эта полировальная машинка сконструирована таким образом, что она соответствует современному уровню развития техники и отвечает требованиям общепризнанных. Правил по технике безопасности. Но, несмотря на это, при ее эксплуатации не исключена опасность для жизни лица, которое пользуется машинкой, или лица, присутствующего при этом, а также поломка машинки или возникновение какоголибо другого материального ущерба. Полировальную машинку можно использовать только:

– в соответствии с назначением,
– в безупречном состоянии, в отношении техники безопасности. Неисправности, снижающие безопас- ность, следует немедленно устранять.

Использование по назначению

Эта полировальная машинка предназначена:

– для промышленного использования в различных отраслях индустрии и частном производстве,
– для выполнения полировальных работ любого вида с использованием полировальных губок, овчины и прочих мехов, а также войлочных и тканевых кругов.
– для использования в комплекте с поли- ровальными инструментами, которые рассчитаны на работу при скорости вращения как минимум 7400 об./мин.

Указания по технике безопасности при полировании

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все указания по технике безопасности и наставления. Упущения при соблюдении указаний по технике безопасности и наставлений могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и наставления для использования в будущем.

■ Этот электроинструмент следует использовать в качестве полировальной машинки. Обратите внимание на все полученные вместе с прибором указания по технике безопасности, инструкции, изображения и информацию. Несоблюдение Вами приведенных ниже указаний может привести к удару током, пожару и/или к тяжелым травмам.
■ Этот электроинструмент не предназначен для шлифования, шлифования наждачной шкуркой, для работы с проволочными щетками и абразивного отрезания. Использование данного электро-инструмента не по назначению может приести к выходу машины из строя и травмированию обслуживающего персонала.
■ Не используйте никаких других деталей, кроме тех которые специально предназначены или рекомендованы изготовителем для данного электроинструмента. Только то, что Вы смогли закрепить деталь на своем электроинструменте, не обеспечивает безопасности использования.
■ Допустимая скорость вращения, на которую рассчитан рабочий инструмент, должна как минимум быть такой же высокой, как наивысшая скорость вращения двигателя электроинструмента, приведенная в его фирменной табличке. Деталь, которая вращается быстрее, чем допустимо для нее, может разломаться и слететь.

■ Наружный диаметр и толщина рабочего инструмента должны соответствовать указанным размерам машины. Неверно рассчитанные параметры не позволят обеспечить достаточного экранирования и контроля насадок.
■ Фланцы и прочие насадки должны точно подходить к шпинделю Вашего электроинструмента. Рабочие инструменты, которые не точно подходят к шпинделю Вашего электроинструмента, вращаются неравномерно с сильной вибрацией и могут привести к потере контроля.
■ Не пользуйтесь дефектными насадками. Проверяйте насадки перед каждым применением на наличие скалывания и трещин. После падения электроинструмента или насадки необходимо удостовериться в отсутствии повреждений или использовать неповрежденную насадку. После проверки и установки насадки включите машинку на одну минуту на максимальную скорость, при этом Вам и всем окружающим лицам необходимо держаться на безопасном расстоянии от вращающейся насадки. Поврежденные насадки обычно ломаются в большинстве случаев в это время проверки.
Наденьте индивидуальные средства защиты. В зависимости от применения машинки следует пользоваться маской, полностью закрывающей лицо, средствами защиты органов зрения или защитными очками. В соответствующих случаях надевайте пылезащитную маску, противощумные наушники, защитные рукавицы или специальный фартук для защиты от мелких частиц материала. Пользуйтесь обязательно защитой для глаз от попадания разлетающихся инородных тел, которые образуются во время различных видов применения. Респиратор должен защищать от пыли, возникающей при обработке поверхностей. В результате длительного воздействия громкого шума Вы можете потерять слух.

■ Следите за тем, чтобы посторонние лица находились на безопасном расстоянии от рабочего участка. Каждый, входящий на рабочий участок, должен иметь на себе средства персональной защиты. Осколки обрабатываемого предмета или сломанных насадок могут отлететь в сторону и причинить травмы также за пределами непосредственного участка работы.
■ Держите машинку только за изолированные ручки, если Вы выполняете работу, во время которой насадка может задеть скрытые электропровода или собственный шнур электропитания. Прикосновение к проводу под напряжением может поставить под напряжение также металлические части машинки и привести к удару электротоком.
■ Держите шнур электропитания в стороне от вращающихся насадок. В результате потери контроля над машинкой шнур электропитания может быть рассечен или задет, а Ваша рука может попасть во вращающиеся насадки.
■ Никогда не выпускайте электро- инструмент из рук до тех пор, пока вращающаяся насадка не остановится полностью. Вращающаяся насадка может зацепиться за поверхность, и Вы можете потерять контроль над электроинструментом.
■ Не запускайте электроинструмент, когда Вы его несете. Во время случайного соприкосновения вращающаяся насадка может зацепить Вашу одежду и врезаться в Ваше тело.
- Чистите регулярно вентиляционные щели своего электроинструмента. Вентилятор двигателя втягивает пыль в корпус, а в результате сильного скопления металлической пыли может возникнуть опасность поражения электрическим током.

■ Не пользуйтесь электроинструментом вблизи воспламеняющихся материалов. Искры могут воспламенить эти материалы.
■ Не используйте насадок, для которых требуются жидкие охлаждающие средства. Применение воды или других жидких охлаждающих средств может привести к удару электротоком.
■ Не оставляйте свободно висящими элементы полировального кожуха, в частности, привязные шнуры. Уберите или укоротите привязные шнуры. Свободно висящие, вращающиеся привязные шнуры могут захватить Ваши пальцы или запутаться в обрабатываемом изделии.

Отдача и соответствующие указания по безопасности

Отдача – это внезапная реакция машинки на зацепившийся или заблокированный при вращении рабочий инструмент. Блокировка приводит к неожиданно быстрой остановке вращающегося рабочего инструмента. В результате в месте блокировки машинка начинает бесконтрольно вращаться с ускорением в направлении, противоположном направлению вращения рабочего инструмента. Кроме того, отдача может возникнуть вследствите неправильного использования электроинструмента. Ее можно предотвратить путем принятия мер предосторожности, которые приведены ниже.

■ Держите крепко электроинструмент и приведите свое тело и руки в положение, которое позволит Вам воспринимать силы отдачи, сохраняя равновесие. Пользуйтесь всегда дополнительной рукояткой, если она есть в наличии, чтобы обладать максимальным контролем над силами отдачи или моментами реакции при высокой частоте вращения. Лицо, работающее с инструментом, может сдержать силы отдачи или реакции при помощи соответствующих мер предосторожности.

■ Никогда не держите рук вблизи вращающихся насадок. Насадка может при отдаче задеть Вашу руку.
■ Постарайтесь не находиться на участке, в пределах которого электроинструмент преремещается при отдаче. Отдача движет электроинструмент в направлении, противоположном движению полировальной машины на месте блокировки.
Работайте особенно осторожно в углах помещений, на участках с острыми краями и т. д. Старайтесь препятствовать тому, чтобы рабочие инструменты отскакивали от обрабатываемой поверхности или чтобы их заклинивало. Вращающаяся насадка склонна заклинивать в углах, на острых гранях или при рикошете. Это приводит к потере контроля и отдаче.

Дополнительные указания по технике безопасности:

Напряжение в сети и значение напряжения, приведенное в фирменной табличке машинки, обязательно должны совпадать.

Шумы и вибрация

Значения уровня шума и вибрации были определены согласно нормативной документации EN 62841.

Определенный при работе данного типа машинок уровень шума:

– Уровень звукового давления L_pA : 80 дБ(А);
– Уровень мощности шума L_WA : 91 дБ(А);
– Погрешность: K = 3 дБ.
– Погрешность: K = 1,5 м/с

Общий уровень вибрации (при полировании поверхностей, покрытых лаком):

– Уровень эмиссии: а _h = <6,5m/c^2

ВНИМАНИЕ!

Приведенные измеренные значения действительны для новых приборов. При ежедневном использовании значения шума и вибрации изменяются.

i ПРИМЕЧАНИЕ

Указанный в данной инструкции уровень вибрации был определен стандартизированным методом

измерения, приведенным в нормативной документации EN 62841, и может быть использован при сравнении электроинструментов друг с другом.

Он пригоден также для предварительной оценки вибрационной нагрузки.

Приведенный здесь уровень вибрации возникает при использовании электроинструмента по основному назначению.

Если же электроинструмент будет использоваться не по назначению, в комплекте с насадками, отличающимися от рекомендуемых в данной инструкции, или при недостаточном техобслуживании, то фактический уровень вибрации может отличаться от приведенного в данной инструкции.

В этом случае вибрационная нагрузка в расчете на всю продолжительность работы с инструментом может значительно повыситься. Чтобы можно было точно определить вибрационную нагрузку, необходимо учитывать также время, в течение которого устройство остается выключенным или оно включено, не находится в работе.

В данном случае вибрационная нагрузка в расчете на всю продолжительность работы с инструментом может значительно снизиться. Примите, пожалуйста, дополнительные меры по защите пользователя от вредного воздействия вибрации, например: регулярное проведение

техобслуживания электроинструмента и используемых в комплекте с ним насадок, создание возможности пользователю всегда держать руки в тепле, четкая организация рабочего процесса.

ВНИМАНИЕ!

При звуковом давлении свыше 85 дБ(А) следует использовать средства защиты органов слуха.

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед началом любых работ по техобслуживанию полировальной машинки обязательно извлекайте вилку из розетки.

Перед вводом в эксплуатацию

Распакуйте полировальную машинку, проверьте комплектность поставки и проконтролируйте машинку на отсутствие транспортных повреждений.

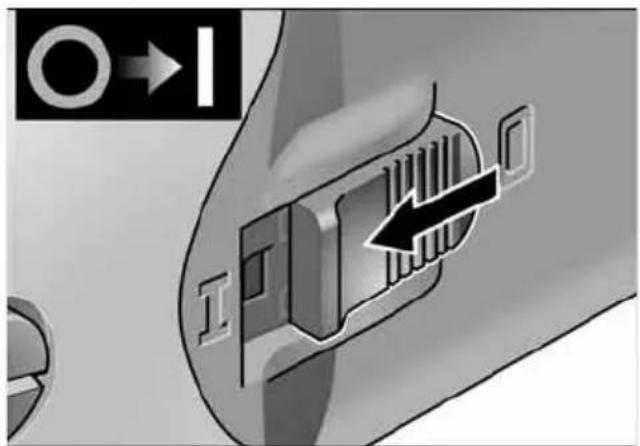

Включение и выключение

Кратковременный режим работы без фиксации выключателя

■ Сдвиньте нажатый выключатель вперед и удерживайте его в этом положении.
■ Для выключения машины отпустите выключатель.

Продолжительный режим работы с фиксацией выключателя

i ПРИМЕЧАНИЕ

Электроинструмент оборудован блокировкой повторного пуска. Это значит, что после перебоя в подаче электроэнергии включенный электроинструмент снова не запустится.

Повторное включение электроинструмента после перебоя в подаче электроэнергии:

– Выключите электроинструмент.
– Снова включите электроинструмент.

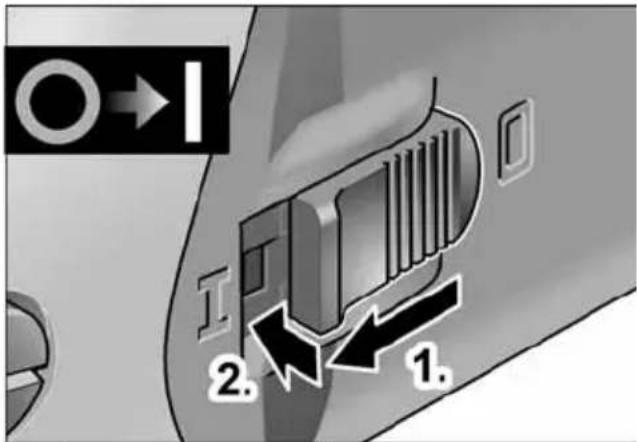

O→I 2. 1.

Сдвиньте нажатый выключатель вперед и зафиксируйте его в этом положении, нажав на его передний конец.

I→O I

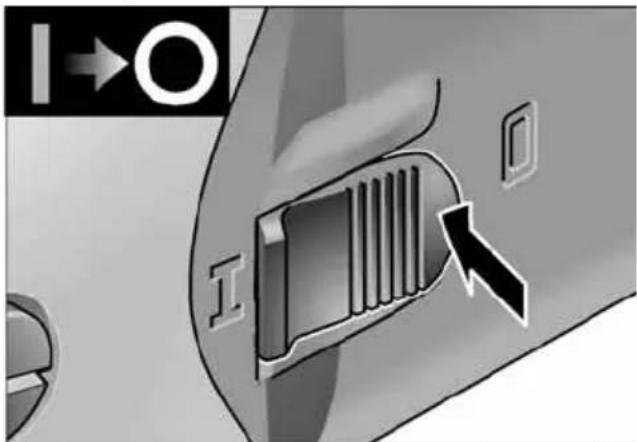

■ Для выключения машины разблокируйте балансирный выключатель путем нажатия на его задний конец.

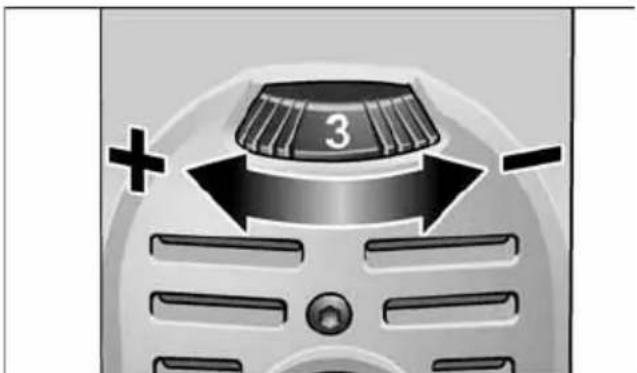

Установка числа оборотов

■ Для установки рабочей скорости вращайте установочную ручку до тех пор, пока напротив стрелки не окажется установочное значение, соответствующее необходимой Вам скорости вращения двигателя.

ВНИМАНИЕ!

Не исключена опасность травмирования в результате разрушения шлифовального инструмента. Поэтому всегда используйте инструмент, подходящий для выполнения конкретного рабочего задания.

ПРИМЕЧАНИЕ

При перегрузке или перегреве во время непрерывной работы машинка автоматически снижает число оборотов до тех пор, пока она не остынет до рабочей температуры.

Установка или замена приспособления для крепления инструмента

■ Извлеките вилку из розетки.

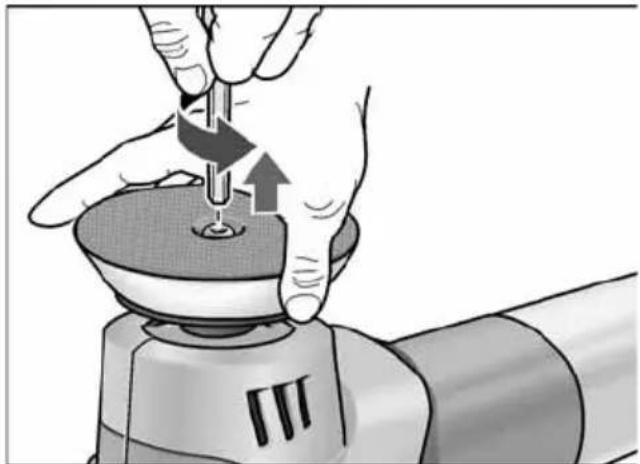

■ Крепление тарельчатого круга. Выверните винт с внутренним шестигранником против часовой стрелки ключом с размером шестигранника 4 и снимите тарельчатый круг.

■ При необходимости очистите шпиндель.

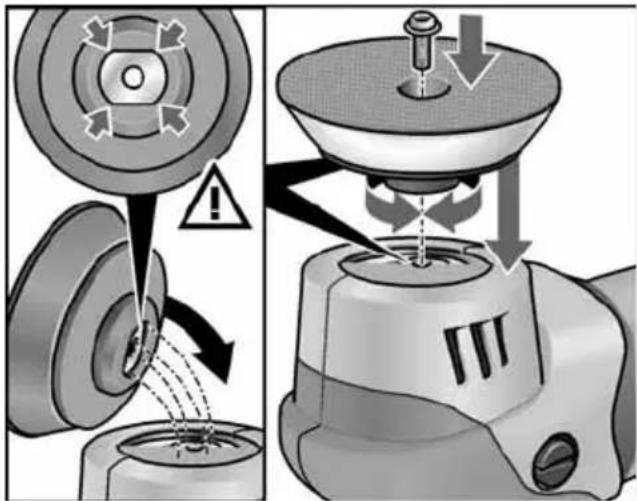

■ Насадите направляющую нового тарельчатого круга на шпиндель (она должна войти в зацепление).

■ Установите новый тарельчатый круг на шпиндель. Затяните винт с внутренним шестигранником по часовой стрелке.

Крепление или замена инструмента

■ Извлеките вилку из розетки.

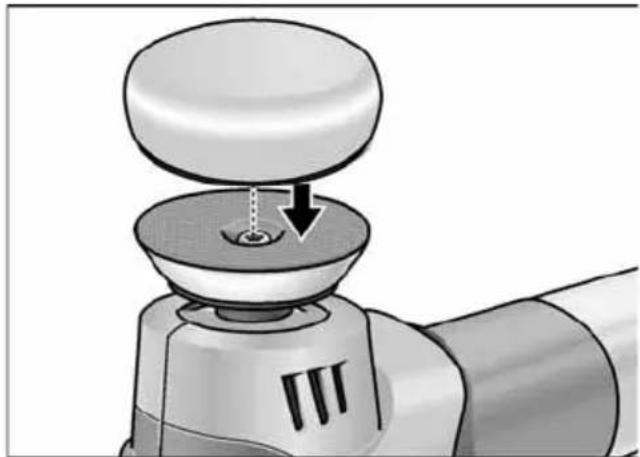

■ Прижмите полировальный инструмент по центру тарельчатого круга. Пользуйтесь только абсолютно целым полировальным инструментом.

■ Выполните пробное включение для проверки прилегания полировального инструмента (отсутствие вибрации и расположение по центру).

Указания по работе

ВНИМАНИЕ!

После выключения электроинструмента полировальный инструмент ещё некоторое время продолжает вращаться.

i ПРИМЕЧАНИЕ

После смены рабочего инструмента (например, при установке мехового полировального круга вместо полировальной губки) изза разницы в весе возможно усиление вибрации. Для снижения уровня вибрации измените рабочую частоту вращения на регулировочном колесике.

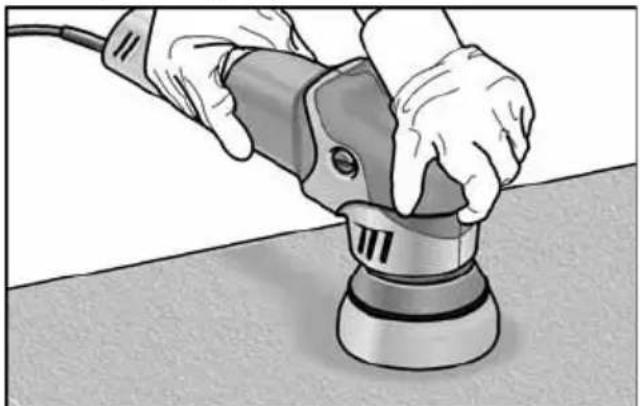

– До контакта с полируемой поверхностью включите электроинструмент и дайте ему разогнаться до установленной скорости вращения.

- Для достижения х полирования и долгого срока службы рабочего инструмента перемещайте полировальную машину на полируемой поверхности с лёгким нажатием круговыми движениями внахлёстку.

– Во время обработки чувствительных поверхностей (напр., автомобильные лаки) работайте не агрессивно, на низкой скорости вращения и со слабым усилием нажатия.

– При применении полировальной пасты необходимо для каждого вида пасты использовать отдельный инструмент.

– Губки можно подвергать очистке в моечной машине.

Техобслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед началом любых работ по техобслуживанию полировальной машинки обязательно извлекайте вилку из розетки.

Чистка

ПРЕДУПРЕЖДЕНИЕ!

Когда при обработке металлов образуется экстремально большое количество пыли, эта проводящая пыль может проникнуть внутрь корпуса машинки. Что приводит к ухудшению защитной изоляции! Поэтому машинку следует подключать к сети через автоматический предохранительный выключатель, действующий при появлении тока утечки (ток срабатывания 30 мА).

■ Регулярно проводите чистку машинки и ее вентиляционных отверстий. Как часто это следует выполнять, зависит от обрабатываемого материала и продолжительности использования машинки.
■ Двигатель машинки и ее корпус изнутри следует продувать сухим сжатым воздухом.

Угольные щетки

Полировальная машинка оснащена угольными выключающими щетками. По достижении предельнодопустимого износа угольных щеток полировальная машинка автоматически выключается.

ПРИМЕЧАНИЕ

Дефектные детали следует заменять только на запчасти, производимые фирмойизготовителем машины. При использовании запчастей производства других фирм аннулируется право пользователя на гарантийное обслуживание.

Через задние отверстия для забора воздуха можно наблюдать, как во время эксплуатации машинки горят угольные щетки.

При сильном горении угля полировальную машинку следует немедленно выключить. После чего ее следует отдать на ремонт в одну из мастерских сервисного обслуживания, имеющих разрешение изготовителя на ремонт его изделий.

Редуктор

ПРИМЕЧАНИЕ

В течение всего гарантийного срока из приводной головки нельзя выкручивать винты. При невыполнении этого условия аннулируется право пользователя на гарантийное обслуживание.

Ремонт

Ремонт шлифовальной машинки можно поручать только специалистам сервисной мастерской, имеющей разрешение изготовителя на ремонт его изделий.

Запчасти и принадлежности

Прочие принадлежности, особенно инструменты и вспомогательные полировальные средства, Вы найдете в каталогах фирмыизготовителя. Покомпонентное изображение с пространственным разделением деталей и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flex-tools.com

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Отработавшие свой срок электро- инструменты следует выводить из употребления путем отрезания сетевого шнура.

Только для стран ЕС: Не выкидывайте электроприборы вместе с обычным мусором! В соответствии с европейской живой 2012/19/ЕС об утилизации к электрических и электронных ров и в соответствии с местными ими электроприборы, бывшие в латации, должны утилизовываться ано безопасным для окружающей способом.

i

ПРИМЕЧАНИЕ

Информацию о возможностях утилизации отслуживших свой срок инструментов Вы сможете получить у работников специализированных магазинов!

Соответствие нормам СЕ

Мы заявляем с исключительной ответственностью, что изделие, описанное в разделе «Технические данные», соответствует следующим нормам или нормативным документам:

EN 62841 в соответствии с определениями, приведенными в Директивах 2014/30/EC, 2006/42/EG, 2011/65/EC.

Ответственная за техническую документацию компания:

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и потерянную прибыль, возникшие в результате прерывания промышленной деятельности, обусловленного изделием или невозможностью использования изделия.

Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.
