NAUDOJIMO INSTRUKCIJA XFE 7-12 80 Flex

Naudojami simboliai 209

Simboliai ant įrankio ..... 209

Techniniai duomenys 209

Bendras jrankio vaizdas .....210

Jūsų saugumui 211

Triukšmas ir vibracija 213

Nurodymai dirbant 214

Techninis aptarnavimas ir priežiūra .. 216

Nurodymai utilizuoti ..... 216

C€-Atitikimo deklaracija ..... 217

Atsakomybės pašalinimas .... 217

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Nuoroda dėl seno įrankio utilizavimo (žr. 216 psl.)!

Techniniai duomenys

Irankio tipas Ekscentrinis poliruoklis XFE 7-12 80
Irankio tvirtinimo padas mm Kibusis padas ∅ 75
Irankio didžiausias ∅ mm 80
Eiga mm 12
Apsisukimų dažnis aps/min 3600–10800
Imama galia W 710
Atiduodama galia	W 380
Svoris pagal „EPTA-procedure 01/2003“ (be kabelio)	kg	2,1
Saugos klasė		II / ☐
A koreguotas triukšmo lygis pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Triukšmo slėgio lygis LpA	dB(A)	80
Triukšmo galios lygis LWA	dB(A)	91
Paklaida K	db	3,0
Bendroji virpesių lygio vertė pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Emisijos vertė ah poliruojant lakuotus paviršius	m/s ^2	<6,5
Paklaida K	m/s ^2	1,5

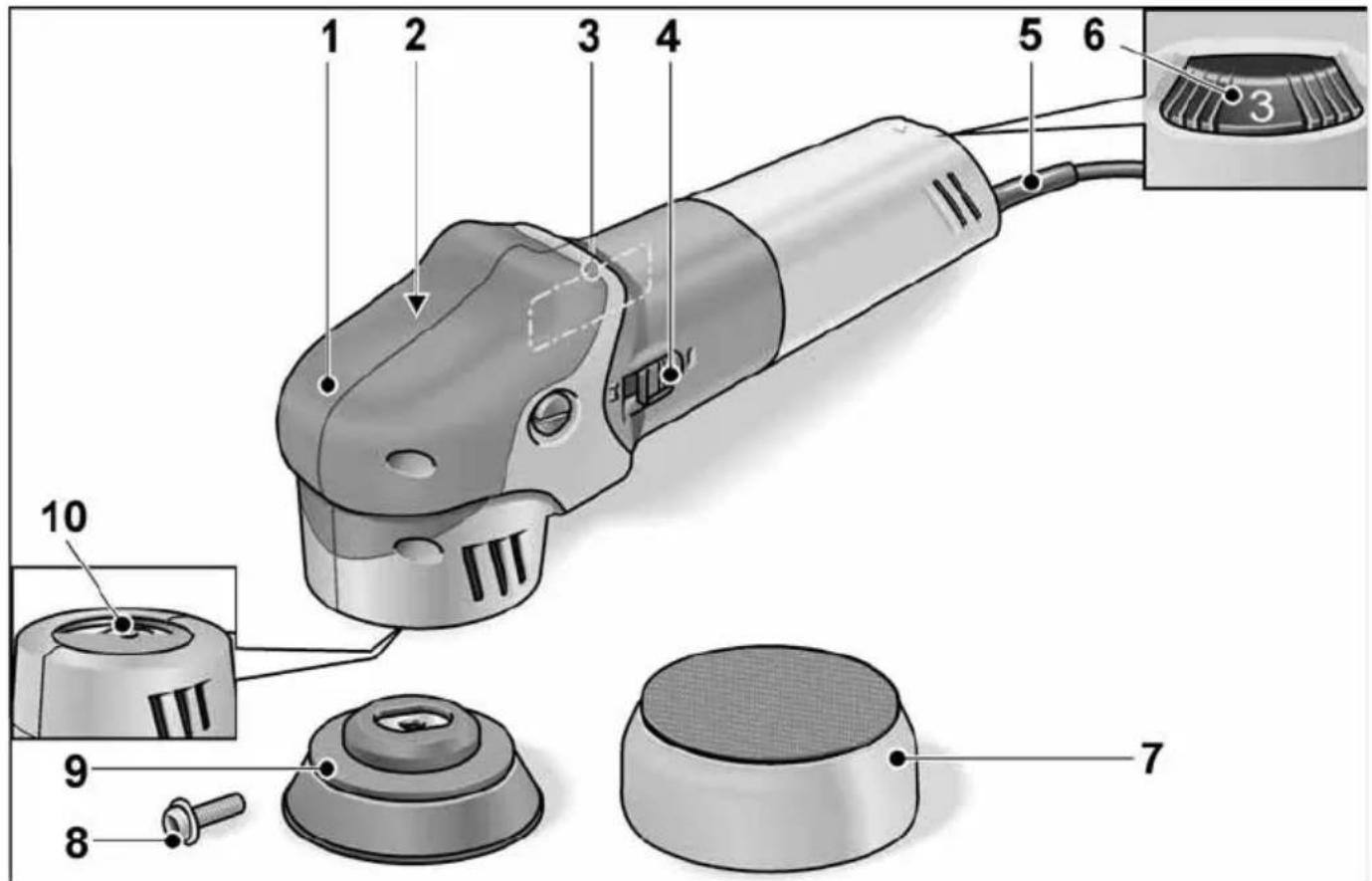

Bendras jrankio vaizdas

1 Gaubtas virš rankenos
2 Pavaros galvutė
3 |rankio skydelis *
4 Jungiklis

ljungimui ir išjungimui.

Su fiksavimo padėtimi ilgalaikiam naudojimui.

5 Tinklo kabelis, 4 m ilgio, su šakute

6 Sukimosi greičio reguliavimo ratukas
7 Poliravimo įrankis
8 Varžtas su vidiniu šešiakampiu
9 Kibusis padas (irankio tvirtinimo padas)
10 Suklys

* nepavaizduotas

Jūsų saugumui

ISPÉJIMAS!

Perskaitykite, prieš naudodamiesi poliruokliu ir po to vadovaukitės:

– šios instrukcijos,
- "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
- naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.

Šis poliruoklis tenkina šiuolaikinį technikos lygį ir galiojančias saugos taisykles.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

• pagal numatytą paskirti,
• ir turi būti techniškai tvarkingas.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Šis poliruoklis skirtas:

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– įvairių rūšių poliravimo darbams naudo- jant poliravimo kempinę, ėriuko kailio ir vilnonį gaubtus, fetrinę lėkštę, lankstų sluoksniuotą medžiagini diską,
– kailio danga skirtas naudoti su poliravimo įrankiais, kurių leistinas sukimosi dažnis ne mažesnis kaip 7400 aps./min.

Poliravimui skirti saugos nurodymai

ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspéjimus. Aplaidumo laikantis saugos nurodymų ir perspéjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspéjimus saugokite ateičiai.

■ Šj elektrinį įrankį reikia naudoti kaip poliruoklj. Atkreipkite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
- Šis elektrinis įrankis nepritaikytas šlifuoti, šlifuoti su šlifavimo popieriumi, netinka darbui su vieliniais šepečiais, nepritaikytas poliruoti ir pjauti abrazyviniais pjovimo diskais. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis. Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti j visas puses.
- Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
■ Jungès arba kiti priedai privalo tiksliai tikti ant elektrinio įrankio suklio. Darbiniai įrankiai, kurie tiksliai netinka ant elektrinio įrankio suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

■ Nenaudokite pažeistų darbinių įrankių. Kiekvieną kartą prieš naudodami darbinius įrankius, patikrinkite, ar jie nėra suskilę ir įtrūkę. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbinį įrankį. Kai Jūs patikrinote ir įstatėte darbinį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu. Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.
■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis medžiagos dalelėmis. Akys privalo būti apsaugotos nuo į šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant. Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjima.
■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis. Detalės arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.
- Prietaisą laikykite tik uż izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį.
Tinklo kabelj saugokite nuo besisukančių darbinių įrankių. Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbinį įrankį.

• Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo. Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.
• Niekuomet neneškite veikiančio elektrinio įrankio. Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigręš į Jūsų kūną.
  ■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.
  ■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų. Kibirkštys gali uždegti šias medžiagas.
  ■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu. Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgi.
  ■ Nepaleiskite jokių palaidų poliravimo gaubto dalių, ypač tvirtinimo virvių. Pašalinkite arba sutrumpinkite tvirtinimo virves. Palaidos, susisukančios tvirtinimo virvės gali apsisukti apie pirštus arba įsipainioti į detalę.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija i besisukančio darbinio įrankio įstrigimą ar užkliuvimą. Ištrigimas ar užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė. Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio.
Atatrankos atveju darbīnis įrankis kliudyti Jūsų ranką.
■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatürkka stumia elektrinį įrankį priešinga poliravimo mašinėlės judėjimo blokavimo vietoje kryptimi.
■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų į detalę ir nejstrigtų. Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

Kitos saugos nuorodos:

Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 62841.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

– Garso slègio lygis L pA: 80 dB(A);

– Triukšmo galios lygis L WA: 91 dB(A);

- Paklaida: K = 3 dB.

Vibracijos lygis (poliruojant lakuotus paviršius):

- Bendru atveju

skleidžiamas dydis: a _h = <6,5m/s ^2

- Paklaida: K = 1,25 m / s

ATSARGIA!!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti tai-komas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas.

Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažeti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos ran-kos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

ISPÉJIMAS!

Prieš bet kokius poliruoklio techninio aptarn avimo darbus ištraukite iš elektros tinklo lizdo poliruoklio kištuką.

Prieš pirmą naudojimą

Poliruoklj išpakuokite, patikrinkite komplektą ir ar įrankis nepažeistas transportuojant.

ljungimas ir išjungimas

ljungimas trumpalaikio darbo režimui be fiksavimo

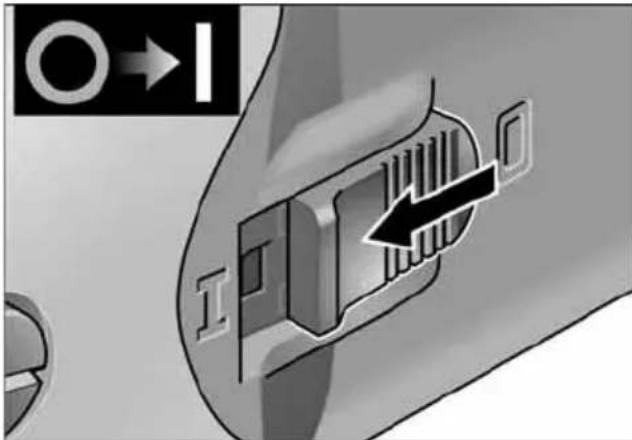

O→I I

■ Jungiklj paspauskite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

ljungimas ilgalaikio darbo režimui su fiksavimu

NURODYMAS

Elektriniame įrankyje yra įmontuota pakarto tinio paleidimo blokuotė. Tai reiškia, kad po maitinimo nutrūkimo, įjungtas elektrinis įrankis vėl pradeda veikti.

Pakartotinis elektrinio įrankio jjungimas po maitinimo nutrūkimo:

– Išjunkite elektrini įrankį.
– Vėl jjunkite elektrini įrankį.

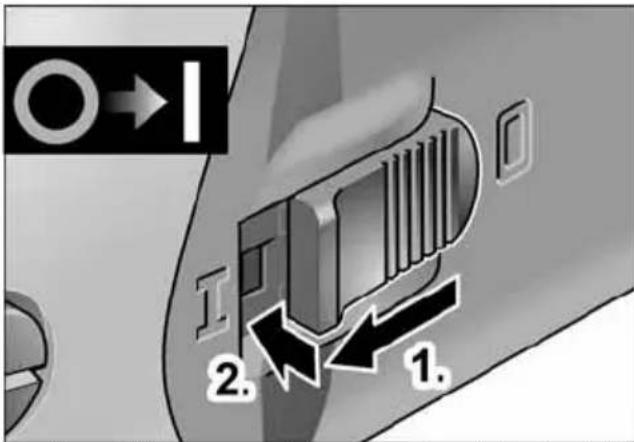

O→I 2. 1.

■ Jungikli paspauskite ir pastumkite i priekj ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalj.

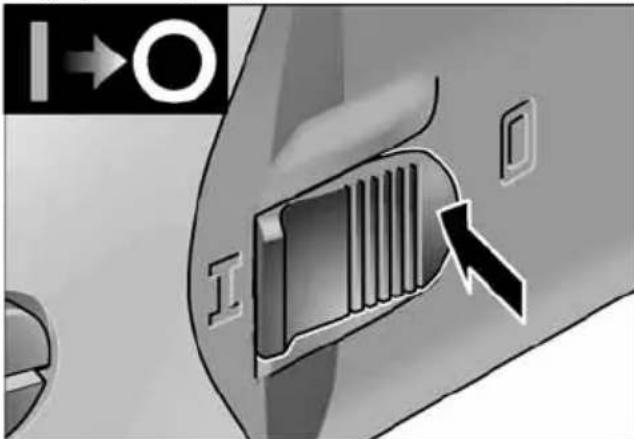

I→O I

■ Norėdami išjungti įrankį, atpalaiduokite jungikli, paspausdami jo užpakalinę dalį.

Sukimosi greičio reguliavimas

■ Norėdami parinkti sukimosi greitį, reguliavimo ratuką pasukite į reikiamą padėtį.

ATSARGIA!!

Susižeidimo pavojus, sutrūkus diskui. Naudokite reikmenis ir priedus, skirtus atlie- kamam darbui.

NURODYMAS

Esant per dideliam apkrovimui arba perkaitimui ilgalaikio darbo režime prietaisas automatiškai sumažina sukimosi greiti, kol įrankis atvésta.

Irankio laikiklio tvirtinimas arba pakeitimas

■ Ištraukite kištuką iš tinklo lizdo.

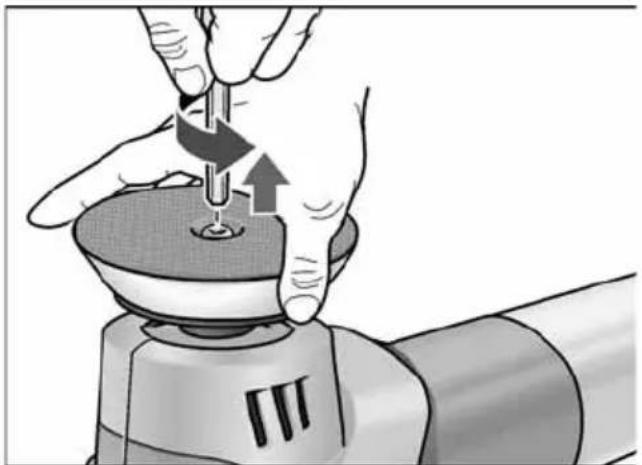

■ Laikykite kibujj padą. Šešiakampiu raktu SW4 atsukite varžtą su vidiniu šešiakampiu, sukdami jį prieš laikrodžio rodyklės judėjimo kryptį, ir nuimkite kibujj padą.

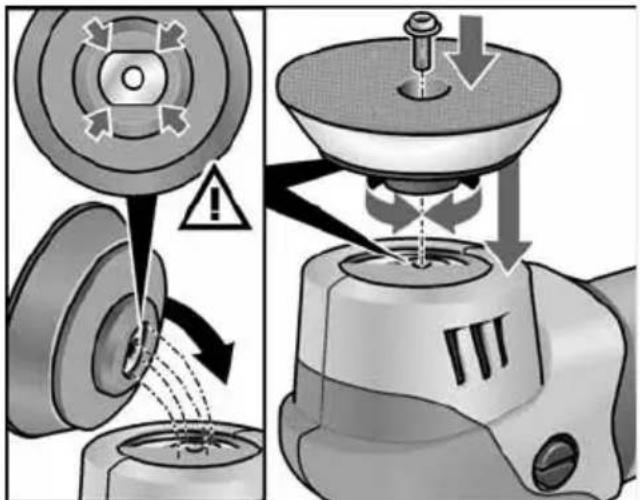

■ Jeigu reikia, nuvalykite sukli. Pridėkite kibųjį padą and suklio, kad patikrintumėte ar atitinka forma (turi būti užfiksuotas).

Ant suklio sumontuokite naują kibujį padą. Varžtą su vidiniu šešiakampiu užveržkite ranka, sukdami pagal laikrodžio rodyklės judėjimo kryptį.

Irankio tvirtinimas arba keitimas

■ Ištraukite kištuką iš tinklo lizdo.

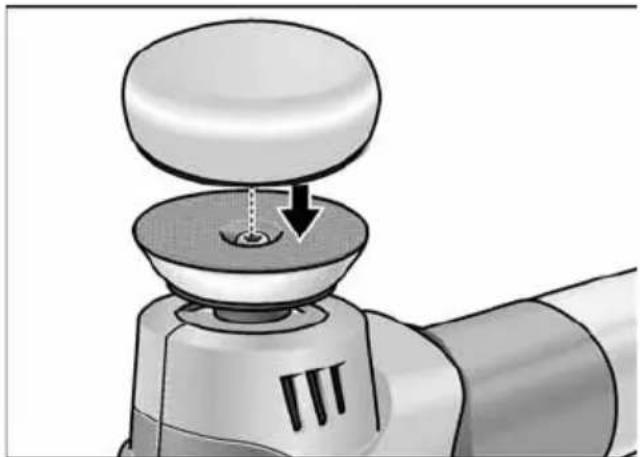

■ Poliravimo įrankį pridėkite prie kibiojo pado centro ir prispauskite. Naudokite tik nepažeistą poliravimo įrankį.
■ Atlikite bandomaji paleidima, kad patikrintumete, ar nevibruoja centre prispaustas poliravimo įrankis.

Patarimai dirbant

ATSARGIA!!

Išjungus poliravimo įrankis dar kurį laiką juda.

i NURODYMAS

Pakeitus įrankį (pvz., vilnonį padą vietoje poliravimo kempinės), dėl svorio skirtumo gali atsirasti didesnė vibracija. Reguliavimo ratuku keiskite darbinį sukimosi greitį tol, kol vibracija sumažėja.

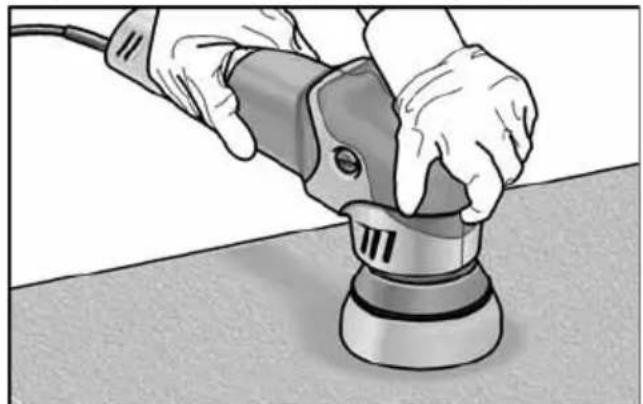

– Elektrinį įrankį įjunkite prieš prispausdami prie poliruojamo paviršiaus ir leiskite jam pasiekti nustatytą sukimosi greitį.

– Poliruoklj švelniai prispauskite ir judinkite persidengiančiais ratais ant poliruojamo paviršiaus, kad pasiektumėte gerą poliravimo našumą ir ilgą įrankio naudojimo trukmę.
– Apdirbant lengvai pažeidžiamus paviršius (pvz., automobilių laką) dirbkite ne agresyviai, o su mažu apsisukimų skaičiumi ir nedidele prispaudimo jėga.
– Naudojant poliravimo pasta, kiekvienai pastos rūšiai naudokite atskirą poliravimo diską.
– Kempines galima išvalyti mechanizuotai.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius poliruoklio techninio aptarn avimo darbus ištraukite iš elektros tinklo lizdo poliruoklio kištuką.

Valymas

ISPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse galī susikaupti laidžios dulkės. Tai turi neigiamos įtakos apsauginei izoliacijai! Įrankį junkite per apsauginį nuotėkio srovės jungiklį (suveikimo srovė ne didesnė, negu 30 mA).

■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.

Angliniai šepetėliai

Poliruoklio angliniai šepetėliai yra savaime atsijungiantys.

Savaime atsijungiantiems šepetėliams pasiekus susidėvėjimo ribą, poliruoklis automatiškai išsijungia.

NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas.

Jei šepetėliai stipriai kibirkščiuoja, poliruoklį nedelsiant išjunkite. Kreipkitės į gamintojo igaliotas serviso dirbtuves.

Pavara

NURODYMAS

Neatsukinékite pavaros galvutès sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti šlifuoklj atiduokite tik i gamintojo igaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Kitus priedus ir reikmenis rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje:

www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tiktai ES valstybęms:

Neišmeskite elektros įrengimų i buiti- nius šiukšlynus!

Pagal ES Direktyvą 2012/19/ES dėl naudotų įrengimų, elektros įrengimų ir jų įtraukimo į valstybinius įstatymus naudotus įrengimus būtina suringti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu budū.

NURODYMAS

Apie utilizavimo galimybes pasiteiraukite pardavéjo!

CE -Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžti.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
