BRUKSANVISNING SFE 8-2 115 Flex

Henvisninger om avskaffing av gammelt apparat (se side 83)!

Tecken på maskinen 84

För din säkerhet 84

Buller och vibration 86

Översikt 87

Tekniska data 88

Bruksanvisning 88

Underhåll 90

Skrotning och avfallshantering .....91

(€-Försäkran om överensstämmelse .. 91

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Avfallshantering (skrotning) (se sida 91)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ:

– föreliggande bruksanvisning,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr. 315.915),
– gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå. Elverktyget får endast användas

- för avsett ändamål, - i tekniskt felfritt tillstånd. Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna kompaktslipmaskin är avsedd

• för användning inom industri och hantverk,
• för slipning av metall- eller träytor,
• för slipning på särskilt svåråtkomliga ställen som fönsterluckor eller värmeelement,
• för användning med i denna anvisning angivna eller av tillverkaren rekommenderade slippapper och tillbehör.

Säkerhetsanvisningar för slipmaskiner

WARNING!

Läs igenom alla säkerhetsanvisningar, instruktioner, illustrationer och specifikationer som medföljer elverktyget.

Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå.

Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats.

• Detta elverktyg är avsett för användning som slipmaskin. Beakta alla säkerhets-anvisningar, anvisningar, bilder och data som erhålls med maskinen.
  Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

■ Detta elverktyg är ej lämpligt för slipning med sandpapper, arbete med trådborste, polering och kapning. Ej avsedd användning av elverktyget kan leda till skador.

■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

Det använda tillbehörets tillåtna varvtal måste vara minst så högt som elmaskinens angivna max varvtal. Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.
Det använda verktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mått.
Felaktigt uppmätta verktyg kan inte skärmas eller kontrolleras tillräckligt.
Slipskivor, sliptallrikar eller annat tillbehör måste passa exakt på elverktygets slipspindel. Verktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.
Använd aldrig defekta verktyg. Kontrollera verktygen före varje användning rörande kanturslag och sprickor och sliptallrikarna rörande sprickor, slitage eller stark nötning. Kontrollera att elverktyget eller verktyget ej tagit skada om det fallit ner eller använd ett oskadat verktyg. När verktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande verktygets plan och låta maskinen gå en minut med högsta hastighet. Defekta verktyg bryts oftast redan under denna testtid.
Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammskydd, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.
Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Delar av arbetsstycket eller avbrutna verktyg kan flyga omkring och förorsaka skador även utanför det direkta arbetsområdet.
Håll maskinen under arbete endast i de isolerade handtagen om verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande

ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

Håll alltid nätsladden på avständ från roterande verktyg. Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.
Lägg aldrig ifrån dig maskinen förrän verktyget står helt stilla. Det roterande verktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över maskinen.
Låt aldrig maskin vara igång när den bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande verktyget och verktyget kan borra in sig i din kropp.
■ Røgör maskinens luftöppningar regelbundet. Motorfläkten suger in damm i huset och en större mängd metalldamm kan förorsaka elektriska faror.
■ Använd ej maskinen i närheten av brännbart material. Gnistor kan tända dessa material.
■ Använd aldrig verktyg som kräver kylvätska. Användning av vatten eller andra kylmedel kan leda till elektriska stötar.

Särskilda säkerhetsanvisningar för slipning

Använd uteslutande för denna maskin godkända slipverktyg och det för dessa verktyg avsedda sprängskyddet.
Slipverktyg som inte är avsedda för denna maskin kan inte avskärmas tillräckligt och är osäkra.
- Slipverktygen får endast användas för därför rekommenderat ändamål. Till exempel: Slipa aldrig med en diamant-sliptallriks sidyta. Diamantsliptallrikar är avsedda för slipning med sliptallrikens undersida. Kraftinverkan från sidan kan bryta dessa slipverktyg.
■ Använd alltid oskadade spännflänsar med rätt storlek och form för resp verktyg. Lämpliga flänsar stöder verktygen och minskar därmed risken för brott.
■ Använd ej nötta verktyg från större maskiner. Verktygen för större elektriska maskiner är inte konstruerade för mindre maskiners höga varvtal och kan brytas.

Backslag och motsvarande säkerhetsanvisningar

Backslag är den plötsliga reaktionen när ett roterande verktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande verktyget stoppas abrupt. Därigenom slungas ett okontrollerat elverktyg bort från det blockerande stället i motsatt riktning till verktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett backslag. Slipskivan rör sig då mot eller från operatören beroende på skivans rotationsriktning vid det blockerande stället. Härvid kan slipskivor även brytas. Ett backslag är följden av felaktig användning av elverktyget. Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstående beskrivning.

Håll fast maskinen ordentligt och ställ dig så, att du kan fånga upp eventuella backslagskrafter. Använd om möjligt alltid stödhandtaget för att ha största möjliga kontroll vid eventuella backslag eller reaktioner vid uppstarten. Operatören kan genom lämpliga försiktighetsåtgärder behärska backslags- och reaktionskrafterna.
Håll alltid händerna på avständ från roterande verktyg. Verktyget kan vid vid backslag röra sig över handen.
■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett eventuellt backslag. Bakslaget trycker maskinen i motsatt riktning till slipskivans riktning vid det blockerande stället.
Arbeta särskilt försiktigt i närheten av hörn och vassa kanter. Se till att verktyget ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande verktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller backslag.
■ Använd inte en kedjesåg eller ett tandat sågblad. Sådana verktyg förorsakar ofta ett backslag eller att man förlorar kontrollen över maskinen.

Vidare säkerhetsanvisningar

■ Avslipning av blyfärg är ej lämpligt. Blyfärger bör endast avlägsnas av specialist.

• Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest). Vidta skyddsåtgärder om hälsovådligt, brännbart eller explosivt damm kan bildas. Använd dammskyddsmask. Använd suganläggningar.
  Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
  ■ Använd aldrig maskinen med defekt sladd. Vidrör ej den skadade sladden och dra ut nätkontakten om sladden skadades under arbetet. Defekt sladd höjer risken för en elektrisk stöt.

SAKSKADOR!

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå LpA: 81 dB(A)
– Ljudeffektnivå LWA: 92 dB(A)
- Osäkerhet K: 3 dB

Sammanlagt svängningsvärde (handtagets):

• Emissionsvärde an: 2,5 m/s ^2
• Osäkerhet K: 1,5 m/s ^2

WARNING!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller och svängningsvärdena.

i OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslångden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

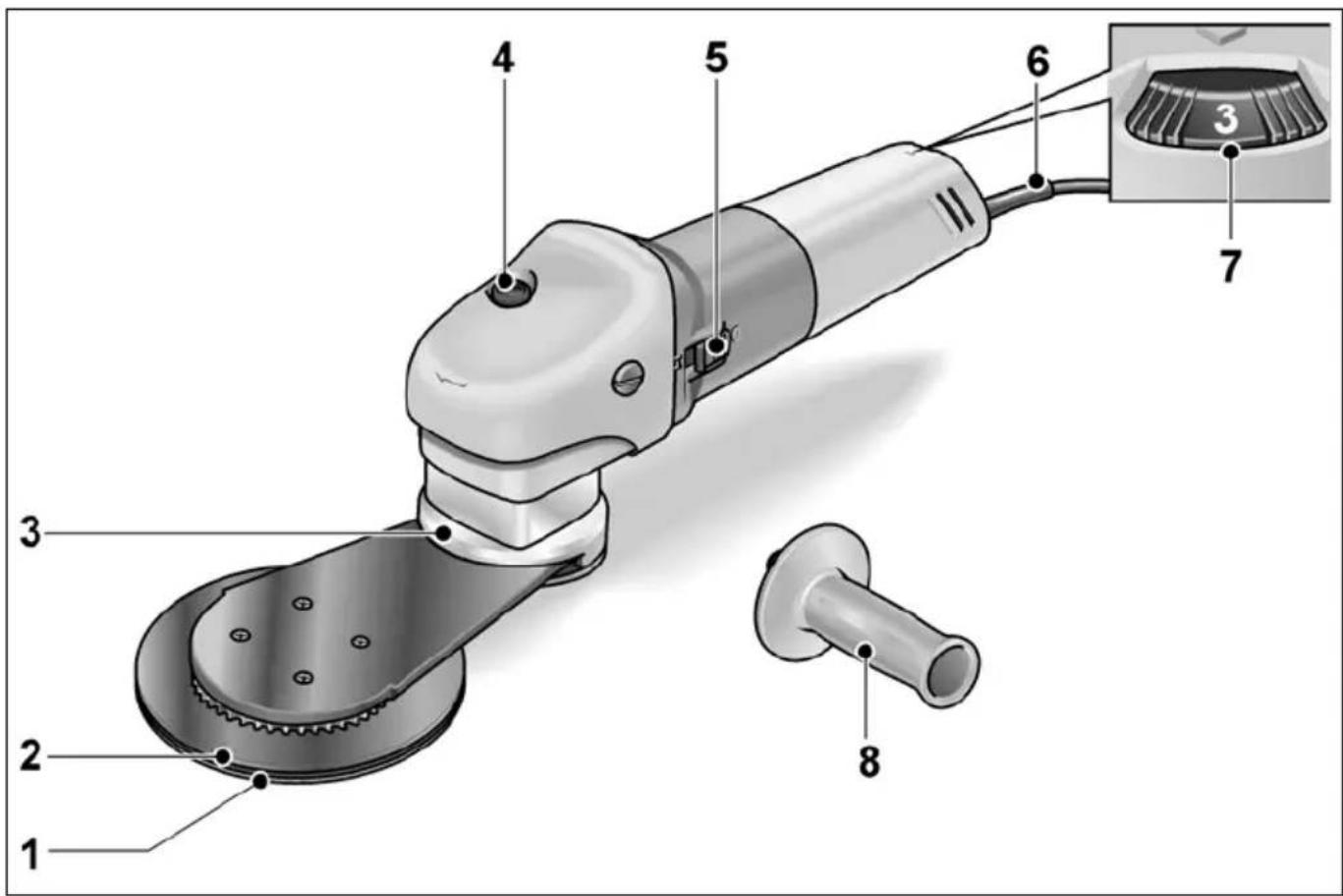

Översikt

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

1 Slippapper
2 Sliptallrik
3 S l i p a r m
4 Drevtopp
5 Strömställare

för till- och frånslagning.

6 Nätsladd 4,0 m med stickkontakt
7 Ställratt
hastighetsinställning.
8 Stödhandtag

Tekniska data

Typ Kompaktslipmaskin SFE 8-2 115
Tomgångsvarvtal m/s 700–2300
Märkeffekt W 800
Avgiven effekt W 325
Max slipkroppsdiameter mm 115
Sliphuvudshöjd mm 13
Vikt utan kabel kg 2,5

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Före start

■ Packa upp elverktyget och kontrollera att leveransen är fullständig och om transportskador uppstått.
■ Montera på slippapper.
■ Montera handtaget.

Montera eller byta slippapper

■ Ta vid behov bort slippappret på sliptallriken (1.).
■ Montera nytt slippapper (2.).

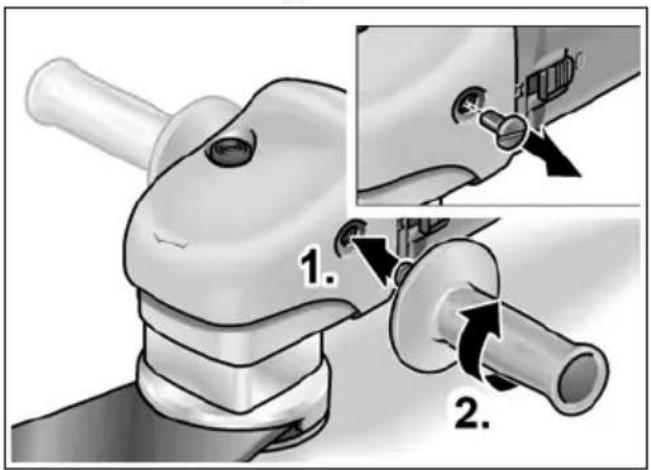

Montera handtaget

■ Montera stödhandtaget antingen på maskinens vänstra eller högra sida.
■ Genom att skruva in handtaget medurs (2.) i den därför avsedda gängningen (1.).

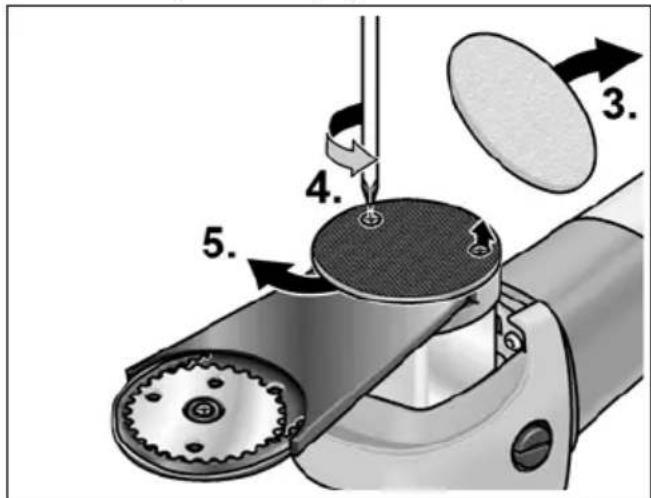

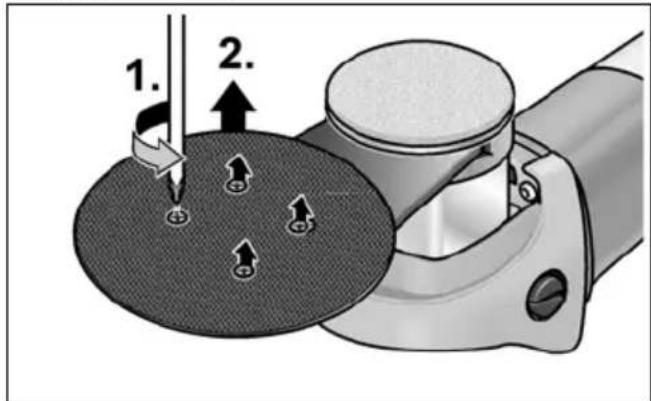

Kuggremsbyte

1. 2.

■ Avlägsna eventuellt slippapper på slip-tallriken.
■ Lossa de 4 skruvarna på sliptallrikens undersida (1.).
■ Ta av sliptallriken (2.).

■ Avlägsna filten på det bakre skyddet (3.).
■ Lossa det bakre skyddets skruvar (4.).
■ Avlägsna eller skjut det bakre skyddet åt sidan (5.).

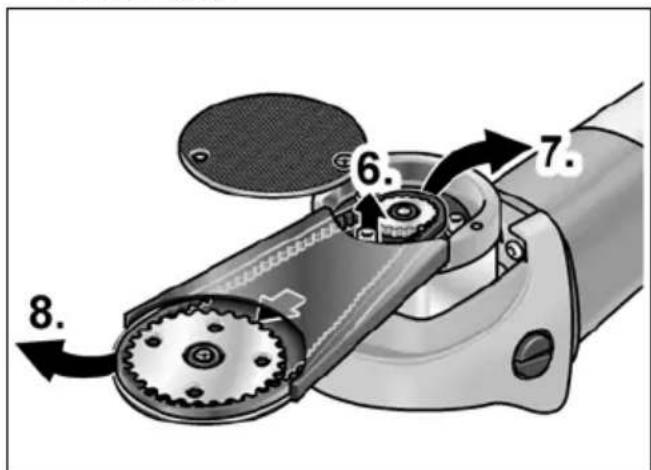

6. 7. 8.

■ Lossa den främre insexskruven (6.).

■ Ta av kuggremmen. Ta av kuggremmen genom att dra av den från det lilla bakre kugghjulet (7.) och dra den framåt (8.).

10. 9. 11.

- Montera ny kuggrem. Lägg kuggremmen först över det främre, stora kugghjulet (9.) och därefter på det bakre, lilla kugghjulet (10.). - Montera skydden och skruvarna igen (11.).

Till- och frånkoppling

WARNING!

Håll maskinen endast i de isolerade handtagen!

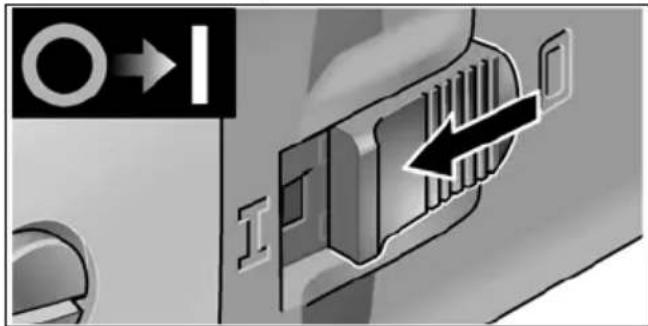

Kort drift utan spärr

O→I I

- Tillkoppling: För vippkontakten framåt och håll fast den där. - Fränkoppling: Släpp vippkontakten.

- Tillkoppling: För vippkontakten (1.) framåt och tryck på främre ändan tills den snäpper fast (2.).

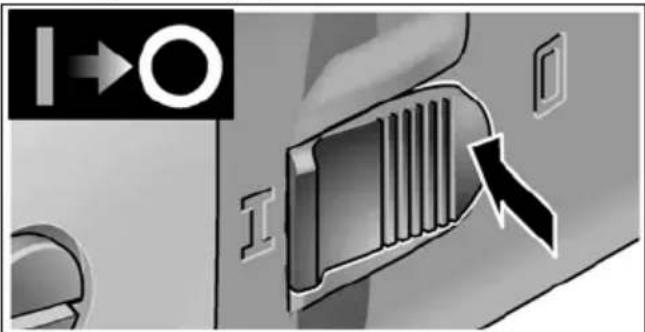

I→O I

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

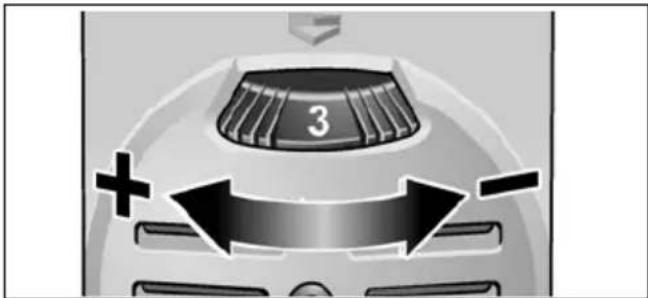

Hastighetsinställning

Ställ ratten på önskat värde för att ställa in hastigheten.

Elverktyget fortsätter att rotera kort tid efter fränkopplingen.

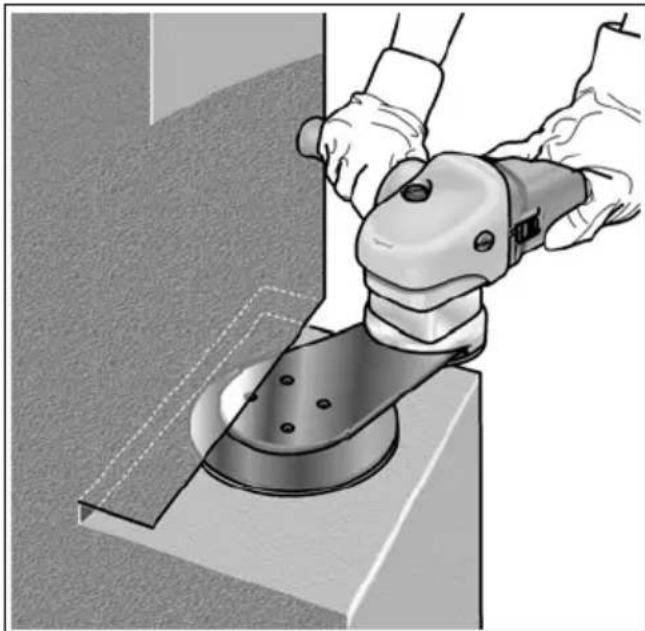

• Lägg ej an sliptallriken mot arbetsstycket förrän maskinen nätt full hastighet.
• För att uppnå ett gott resultat måste sliptallriken föras jämnt över ytan. Tryck inte för starkt mot ytan.

- Sliptallriken fortsätter att röra sig kort tid efter frånkopplingen.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på kåpans insida, vilket kan påverka skyddsisoleringen! Inverkan på skydds-isoleringen! Anslut alltid maskinen via jordfelsbrytare (utlösningsström 30 mA).

■ Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås igenom motorrummet och käpans insida med torr tryckluft regelbundet.

Kolborstar

Elverktyget är utrustat med frånkopplings-kol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

i OBS

Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Kolflamman kan under drift iakttas genom de bakre luftöppningarna. Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in maskinen till en av tillverkaren auktoriserad verkstad.

Drev

i OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

För slipband och sliparmar för olika användningsområden och tillbehör – se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

i OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överensstämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven

2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
