HASZNÁLATI ÚTMUTATÓ SFE 8-2 115 Flex
Használt szimbólumok ..... 130
Szimbólumok a készüléken 130
Az Ön biztonsága érdekében ..... 130
Zaj és vibráció 133
Müszaki adatok 134
Az első pillantásra 134
Használati útmutató 135
Karbantartás és ápolás 137
Ártalmatlanítási tudnivalók 137
C€-Megfelelöség 138
Felelősség kizárása 138
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 137 oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
- ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudni-valók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották.
Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
- rendeltetés szerinti célokra és,
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A laposfejű csiszoló a következő alkalmazásokra készült:
– iparszerű felhasználás az iparban és a kézmű-iparban,
– fém vagy fa felületek csiszolása,
– csiszolás különösen nehezen hozzáférhető helyeken, pl. spalettáknál vagy fűtéseknél,
- olyan csiszolópapírral és tartozékokkal való használata, amelyeket ez az útmutató megad, vagy amelyeket a gyártó ajánl.
Biztonsági útmutatások csiszolók számára
FIGYELMEZTETÉS!
Olvasson el és nézzen meg minden biztonsági útmutatást és utasítást, ábrát és specifikációt, ami az elektromos kéziszerszámmal kapcsolatos. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak áramütés, tűz és/ vagy súlyos sérülések lehetnek a követ- kezményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
Ezt az elektromos szerszámot csiszolóként kell alkalmazni. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas homokpapiros csiszolásra, drótkefével végzett munkára, polírozásra és darabolásra.
Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat.
Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám.
A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak.
A rosszul méretezett betétszerszámokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
A csiszolótárcsáknak, csiszolótányéroknak vagy más tartozékoknak pontosan illeszkednie kell az Ön elektromos szerszámának csiszolóorsójára.
Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon eröteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
Nem szabad sérült betétszerszámokat használni. A betétszerszámokat minden használat előtt ellenőrizni kell letörések és repedések, a csiszolótányért repedések, kopás vagy erős elhasználódás szempontjából. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.
A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.
■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntöl.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől.
A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port.
Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.
■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.
A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.
Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyez-heti, és elektromos áramütést okozhat.
■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.
Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a háló-zati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.
■ Soha ne rakja le az elektromos szerszá-mot, mielött a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám atestébefúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges.
Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.
Különleges biztonsági útmutatások a csiszoláshoz
Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.
A nem az elektromos szerszámhoz előirányzott csiszolótesteket nem lehet elegendő mértékben leámyékolni és nem biztonságosak.
■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a gyémánt csiszoló-tányér oldalfelületével csiszolni. A gyémánt csiszolótányérok a csiszolótányér alsó oldalával végzett anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.
■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni a választott betétszerszámhoz.
A megfelelő karimák megtámasztják a betétszer-számokat, és lecsökkentik a törésveszélyt.
■ Nem szabad nagyobb elektromos szerszámok elhasznált betétszerszámait használni.
A nagyobb elektromos szerszámokhoz való betétszerszámok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.
Visszarúgás és megfelelő biztonsági útmutatás
Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza.
Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben.
Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat.
A csiszolókorong ekkor a kezelőszemély felé vagy töle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek.
A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye.
Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.
■ Tartsa erősen az elektromos szerszámot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.
■ Soha ne közelítse kezét forgó betétszerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.
■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.
A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokkolódás helyén.
Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében.
Kerülje el, hogy az alkalmazott szerszámok a munkadarabról visszapattanjanak vagy ott megszoruljanak.
A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.
■ Nem szabad láncos vagy fogazott fűrészlapot használni.
Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.
További biztonsági útmutatások
Az ólmos festékek lecsiszolása nem ajánlott. Ólomfesték eltávolítására csak szakember vállalkozhat.
- Tilos az olyan anyagok megmunkálása, amelyeknél egészséget károsító anyagok szabadulnak fel (pl. azbeszt).
Védőintézkedéseket kell tenni, ha egészségre ártalmas, éghető vagy robbanásveszélyes porok keletkezhetnek.
Viseljen porvédő maszkot.
Használjon elszívóberendezést.
■ Munkavégzéskor tartsa erősen két kézzel a szerszámot, és gondoskodjon biztos állásról. Az elektromos szerszám két kézzel biztosabban kezelhető.
■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül.
A sérült kábel megnöveli az elektromos áramütés kockázatát.
ANYAGI KÁROK!
A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
- Hangnyomás szintje L _pA : 81 dB(A)
- Hangteljesítményszint L _WA : 92
– Bizonytalanság K: 3 dB
Teljes rezgési érték (fogantyú):
- Emissziós érték a h: 2 ^2 Rizenytelancós K: 1,5 m/a ^2
– Bizonytalanság K: 1,5 m/s
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
Ajelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.
A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet.
Ez jelentösen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
dB(A)
Müszaki adatok
| Készülék típusa S | FE 8-2 115 laposfejű csiszoló a következő alkalmazásokra | |
| Üresjárati fordulatszám m/s 700-2300 | ||
| Teljesítményfelvétel W 800 | ||
| Teljesítményleadás W 325 | ||
| A csiszolóeszköz max. átmérője mm 115 | ||
| Csiszolófej magassága mm 13 | ||
| Súly (kábel nélkül) | kg | 2,5 |

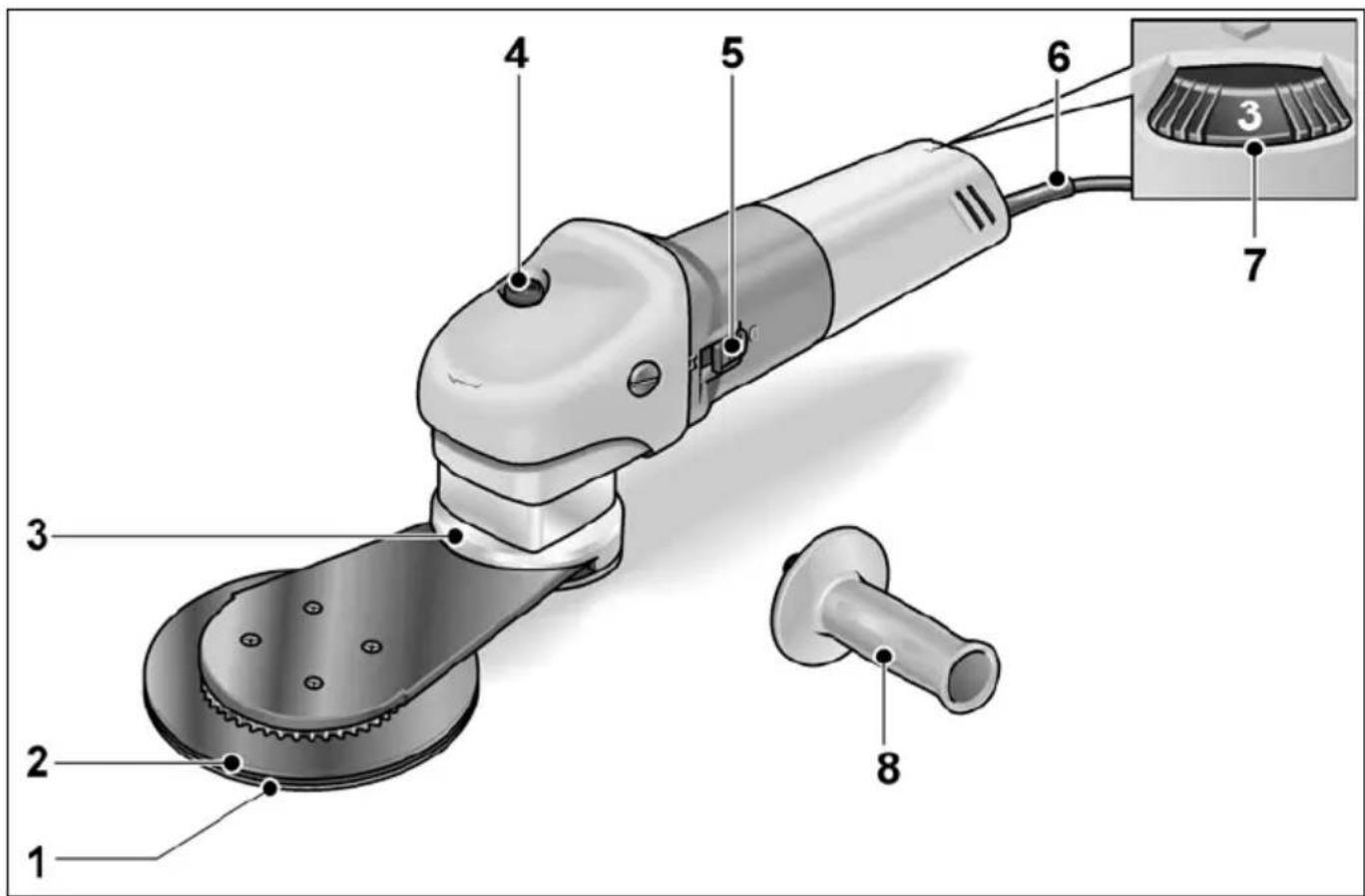

Az első pillantásra
a be- és a kikapcsoláshoz.
6 4,0 méteres hálózati kábel hálózati dugasszal
7 Állítókerék a fordulatszám szabályozására.
8 Kiegészítő fogantyú
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Üzembe helyezés előtt
Csomagolja ki az elektromos szerszámot, és ellenőrizze a szállítmányt a teljességére és az esetleges szállitási károkra nézve.
■ Helyezze fel a csiszolópapírt.
■ Szerelje fel a fogantyút.

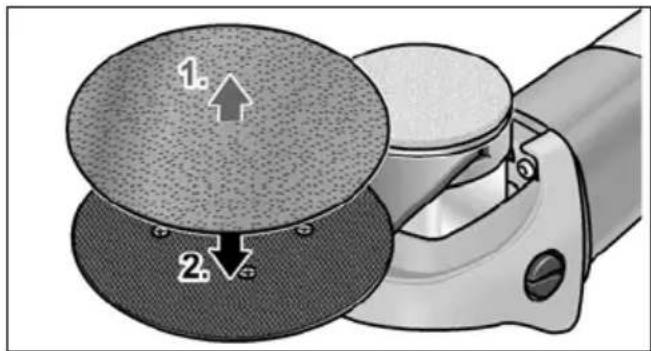

Csiszolópapír felhelyezése vagy cseréje
■ Húzza ki a hálózati dugaszt.
■ Helyezze fel az új csiszolópapír(2.).

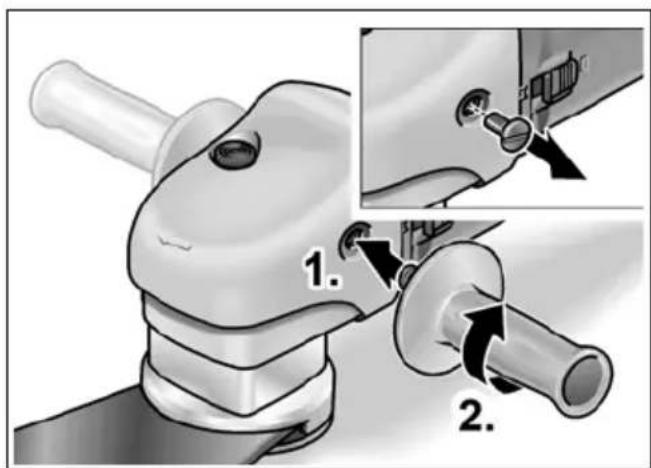

Szerelje fel a fogantyút
■ Szerelje fel a ház bal vagy jobb oldalára a kiegészítő fogantyút.
■ Ehhez illessze oda a fogantyút a menetné(1.) és forgassa az óramutató járásával megegyező irányba (2.).
A fogasszíj cseréje


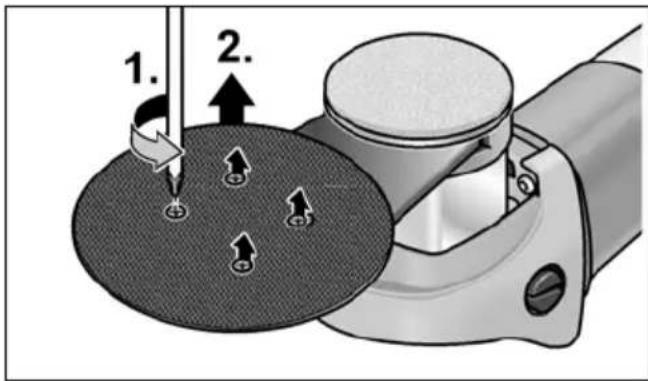

Oldja ki a csiszolótányér alján található 4 c s a v a(1t).
■ Távolítsa el a csiszolótányér(2.).

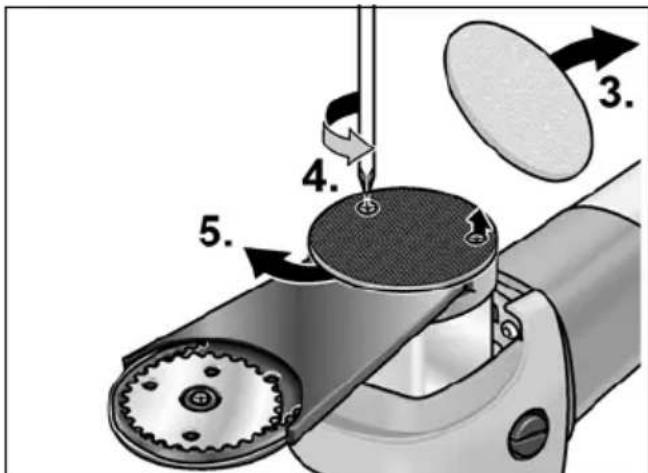

■ Vegye le a filcet a hátsó borításró(3.).
■ Oldja ki a hátsó borítás csavarjai(4.).
■ Tolja félre/távolítsa el a hátsó burkolato(5.).

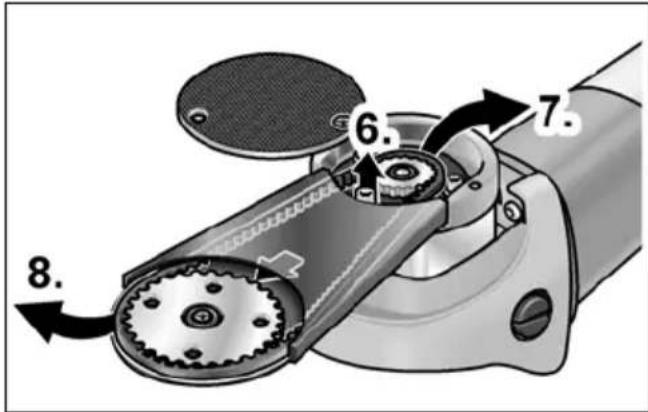

■ Oldja ki az elülső imbuszcsavar(6.).
■ Vegye le a fogasszijat. Ehhez húzza le a fogasszijat a hátsó kis fogaskerékről (7.) és húzza át előre (8.).


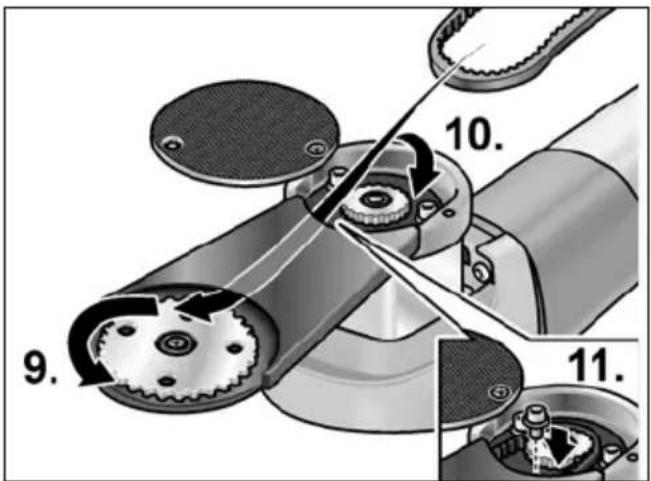

10. 9. 11.■ Szerelje fel az új fogasszijat. Helyezze fel a fogasszijat először az elülső nagy fogaskerékre (9.), majd ezt követően a hátsó kis fogas-kerékre (10.).
■ Szerelje vissza a burkolatokat és a csavarokat (11.)
Be- és kikapcsolás
FIGYELMEZTETÉS!
Az elektromos szerszámot csak a szigetelt markolatfelületeken szabad megfogni.
Rövid idejű üzem reteszelés nélkül


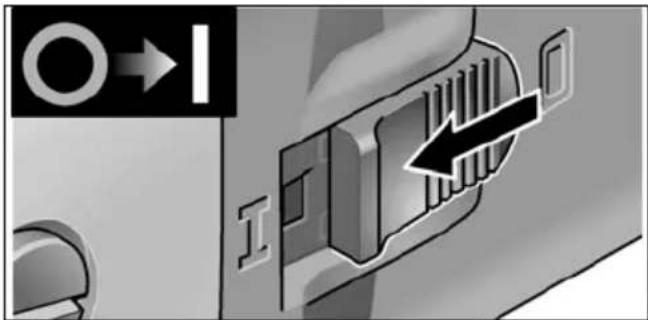

O→I I■ Tolja előre a kapcsológombot, és tartsa meg.
A kikapcsoláshoz engedje el a kapcsológombot.

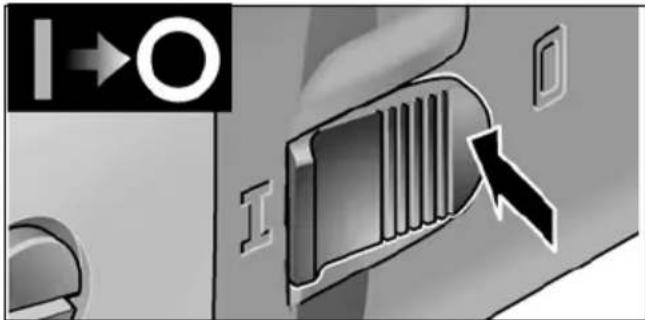

Tartós üzem reteszeléssel


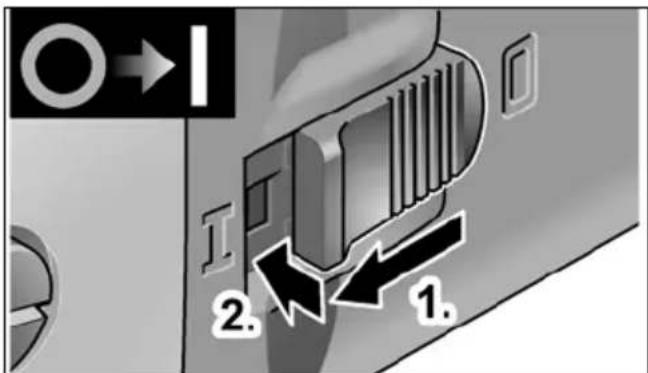

O→I 2. 1.Tolja előre a kapcsológombo(1.) és az elülső végét megnyomva reteszelje be (2.).
A fordulatszám beállítása

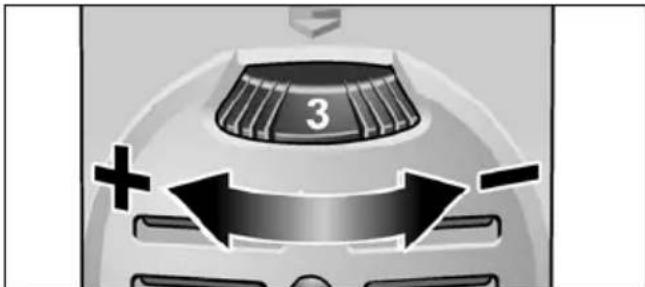

A fordulatszám beállításához állítsa az állítókereket a kívánt értékre.
Munkákra vonatkozó megjegyzések
MEGJEGYZÉS
Kikapcsolás után az elektromos szerszám még rövid ideig jár.

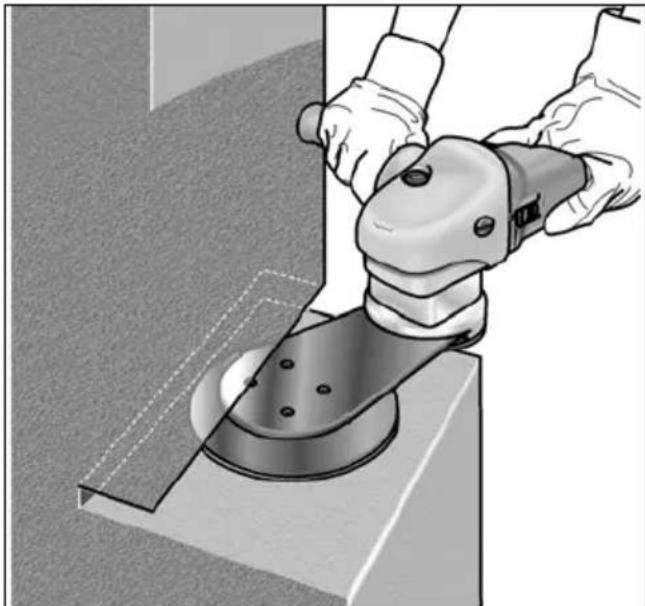

– A csiszolótányért csak akkor helyezze a munkadarabra, ha készülék elérte teljes fordulatszámát.
– Jó csiszolási eredmény eléréséhez a csiszolótányért egyenletesen kell mozgatni a csiszolandó felületen. Ne nyomja rá túl erősen.
– Kikapcsolás után a csiszolótányér még rövid ideig forog.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Tisztítás
FIGYELMEZTETÉS!
Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága! A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.
■ Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.
A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.
Szénkefék
Az elektromos szerszám lekapcsoló szénkefékkel rendelkezik. Amikor a kikapcsoló szénkefék elérik a kopáshatárukat, az elektromos szerszám automatikusan kikapcsol.
MEGJEGYZÉS
Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.
A hátsó szellőző nyilásokon keresztül használat közben megfigyelhető a széntűz.
A szénkefék erős égése esetén azonnal ki kell kapcsolni az elektromos szerszámot.
Adja át az elektromos szerszámot egy a gyártó által felhatalmazott ügyfélszolgálati mühelynek.
Hajtómű
MEGJEGYZÉS
A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki.
Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.
Javítások
Javitásokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
A különböző alkalmazási területekhez való csiszolószalagok és csiszolókarok és további tartozékok a gyártó katalógusaiban találhatók.
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:
www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszá- mokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezet-kimélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelöség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normativ dokumentumoknak.
EN 60745, 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.
A müszaki dokumentációkért felelő személy:
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
