NÁVOD K OBSLUZE SFE 8-2 115 Flex

Použité symboly ..... 139

Symboly na nářadí 139

Pro Vaši bezpečnost ..... 139

Hlučnost a vibrace 142

Technické údaje ..... 142

Na první pohled 143

Návod k použití ..... 144

Údržba a ošetřování ..... 146

Pokyny pro likvidaci 146

Prohlášení o shodě C.€ . . . . . . . . . . . . . 147

Vyloucění odpovědnosti. 147

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje applikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranu očí!

Pokyn pro likvidaci použitého spotřebiče (viz stránka 146)!

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

- predložený návod k obsluze,

- „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznávaných bezpečnostně-technických předpisů.

Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot.

Elektrické nářadí používejte pouze

- pro stanovené použití,

- v bezvadném bezpečnostně-technickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Stanovené použití

Tato bruska s plochou hlavou je určená

– pro živnostenské použití v průmyslu a řemesle,

– k broušení kovových nebo dřevěných povrchů,

– k broušení zejména těžce přístupných míst jako jsou okenice nebo topení,

- k použití s brusným papírem a příslušenstvím, které je uvedené v tomto návodu nebo doporučené výrobcem.

Bezpečnostní pokyny pro brusky VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění, všechny pokyny, obrázky a specifikace, dodané s elektronářadím.

Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ Toto elektrické nářadí se má používat jako bruska. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím.

Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.

■ Toto elektrické nářadí není vhodné k broušení smirkovým papírem, k pracím s drátěnými kartáči, leštění a rozbrušování.

Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.

■ Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.

Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.

Vnější průměr a tlouštka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.

■ Brusné kotouče, brusné talíře nebo jiné příslušenství se musí přesně hodit na brusné vřeteno Vašeho elektrického nářadí. Vložné nástroje, které se přesně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly.

Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny, brusné talíře na trhliny, obroušení a silné opotrebení. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blizkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.

Poškozené vložné nástroje většinou v této testovací době prasknou.

Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu.

Oči se mají chránit před odletujícími cizími tělesy, která vznikaji při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.

■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přimou pracovní oblast.
Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.
■ Ved'te síťový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojit k proříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.

Zvláštní bezpečnostní upozornění k b r o u šení

■ Používejte výhradně brusná tělesa, která jsou schválená pro Vaše elektrické nářadí a ochranný kryt určený pro tato brusná tělesa. Brusná tělesa, která nejsou určena pro elektrické nářadí, nelze dostatečně zakrýt a jsou nebezpečná.

■ Brusná tělesa se smějí používat pouze pro doporučené možnosti použití.
Například: Nikdy nebruste s boční plochou diamantového brusného talíře. Diamantové brusné talíře jsou určené k úběru materiálu se spodní stranou brusného talíře. Boční působení sily na tato brusná tělesa je může rozlámat.
■ Používejte vždy nepoškozené upínací příruby ve správné velikosti a tvaru pro Vámi zvolený vložný nástroj.
Vhodné přiruby podpírají vložné nástroje a snižují tak nebezpečí lomu.
Nepoužívejte žádné opotřebované vložné nástroje od větších elektrických nářadí.
Vložné nástroje pro větší elektrická nářadí nejsou dimenzované pro vyšší otáčky menších elektrických nářadí a mohou prasknout.

Zpětný ráz a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.

Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obsluhující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prasknout.

Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí.

Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.

Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit.
Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.

Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.

■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opač-ným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly.
Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.
■ Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.

Další bezpečnostní upozornění

Nedoporučuje se odbrušování olovnatých barev. Odstranění olovnatých barev by měl provádět pouze odborník.
■ Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Učiňte ochranná opatření, když může vznikat zdravotně závadný, hořlavý nebo výbušný prach. Noste protiprachovou masku. Používejte odsávací zařízení.
Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte siťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.

VĚCNE ŠKODY!

■ Sítové napětí a napěťové údaje na typovém štítku musí být shodné.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

– Hladina akustického tlaku L _pA : 81 dB(A);

– Hladina akustického výkonu L _WA : 92 dB(A);

- Nejistota K: 3 dB.

Celková hodnota vibrací (rukojeti):

– Hodnota emisí a h: 2,5 m/s ^2

- Nejistota K: 1,5 m/s ^2

VAROVÁNÍ!

Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.

i UPOZORNĚNÍ

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.

Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.

Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepouživá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

Technické údaje

Typ nářadí Bruska s plochou hlavou SFE 8-2 115
Otáčky naprázdno m/s 700-2300
Příkon W 800
Výkon W 325
Maximální průměr brusného tělesa mm 115
Výška brusné hlavy	mm 13
Hmotnost (bez kabelu)	kg	2,5

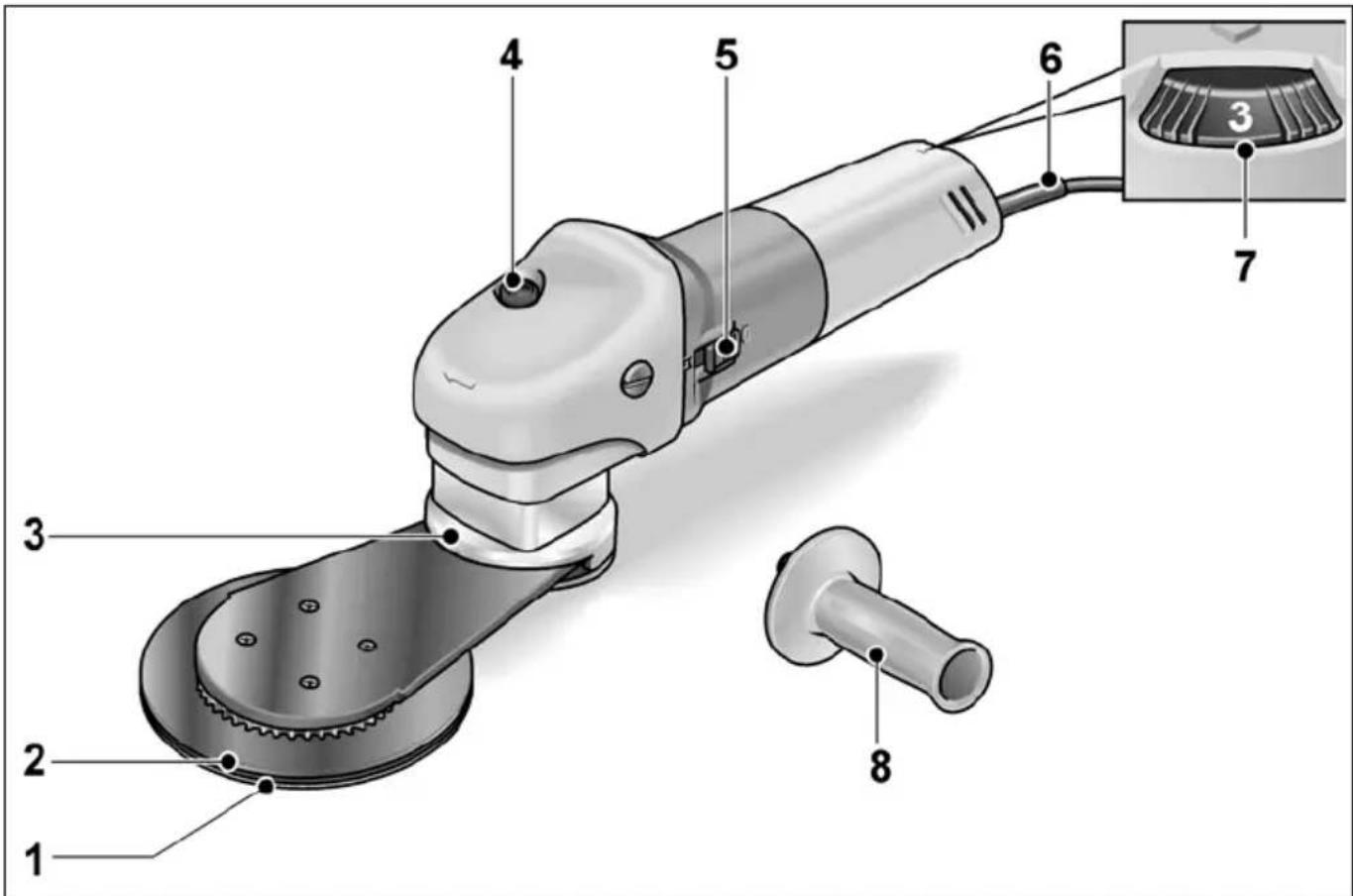

Na první pohled

k zapnutí a vypnutí.

6 Sítový kabel 4,0 m se síťovou I izástřčkou

Zm Nastavovaci kolečko pro regulaci otáček.

8 Přídavná rukojeť

Návod k použití

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sítovou zástrčku.

Před uvedením do provozu

■ Vybalte elektrické nářadí a zkontrolujte je na kompletnost dodávky a transportní poškození.
■ Nasad'te brusný papír.
■ Namontujte rukojeť.

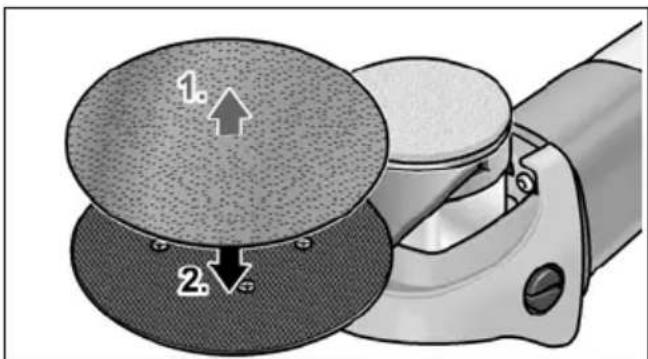

Nasazení nebo výměna brusného papíru

■ Vytáhněte síťovou zástrčku.

1. 2.

Odstraňte případně brusný papír nasazený na brusný talíř (1.).
■ Nasad'te nový brusný papír (2.).

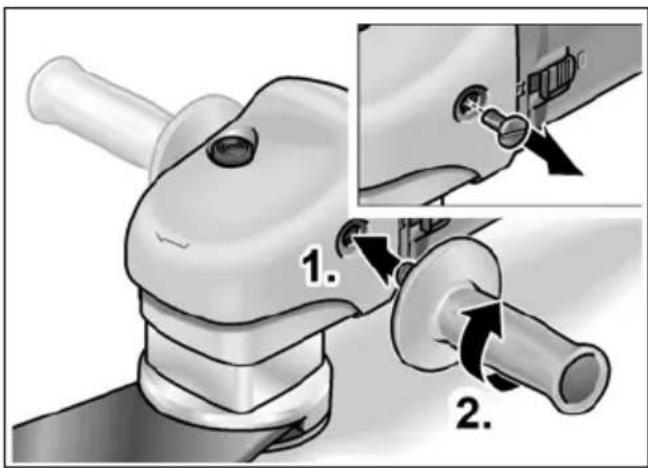

Namontování rukojeti

■ Namontujte prídavnou rukojeť bud' na levou nebo pravou stranu tělesa nářadí.
■ Nasad'te k tomu rukojeť na závity (1.) a o t á čejte ve směru pohybu hodinových ručiček (2.).

Výměna ozubeného řemenu

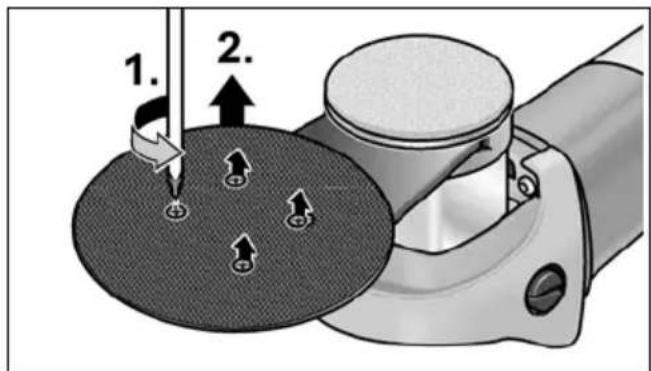

1. 2.

■ Sundejte případně brusný papír z brusného talíře.
■ Vyšroubujte 4 šrouby na spodní straně brusného talíře (1.).

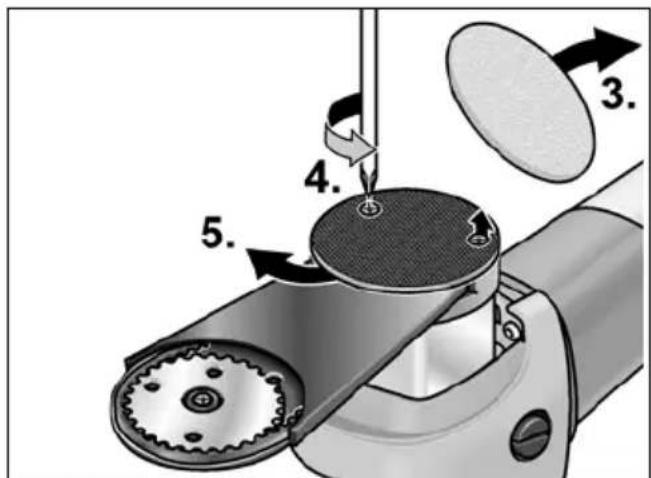

■ Odstraňte brusný talíř (2.).

■ Odstraňte plst na zadním krytu (3.).
■ Vyšroubujte šrouby na zadním krytu (4.).
■ Odsuňte na stranu/odstraňte zadní kryt (5.).

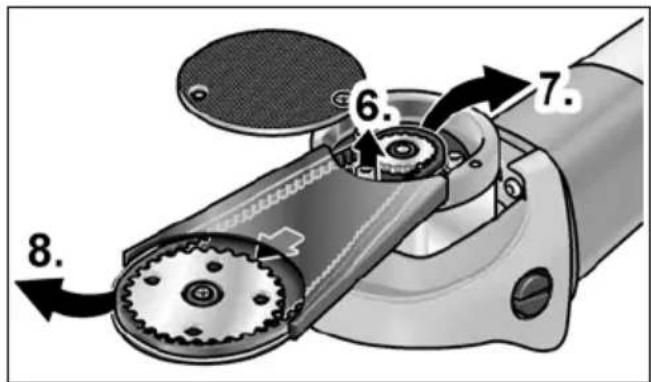

6. 7. 8.

■ Vyšroubujte prední šroub s vnitřním šestihranem (6.).
■ Sundejte ozubený řemen. K tomuto účelu stáhněte ozubený řemen ze zadního, malého ozubeného kolečka (7.) a protáhněte jej směrem dopředu (8.).

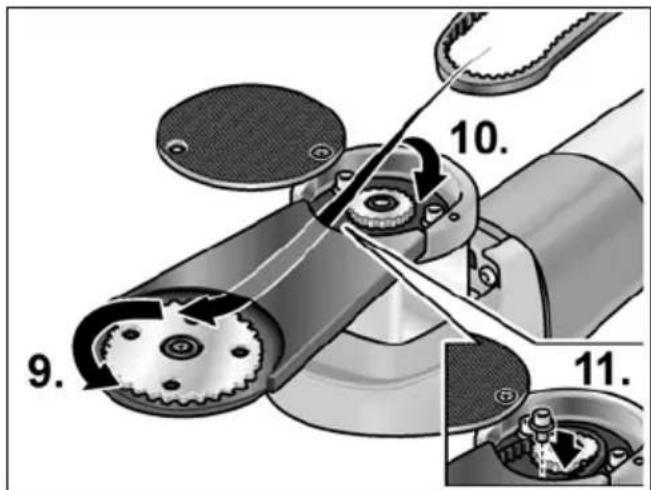

10. 9. 11.

■ Namontujte nový ozubený řemen. Nasad'te ozubený řemen nejdříve na přední, velké ozubené kolečko (9.), potom na zadní, malé ozubené kolečko (10.).
■ Namontujte opět kryty a šrouby (11.).

Zapnutí a vypnutí

VAROVÁNÍ!

Držte elektrické nářadí pouze za izolované plochy rukojeti!

Krátkodobý provoz bez zaskočení:

O→I

■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ K vypnutí kolébkový vypínač uvolněte.

Trvalý provoz se zaskočením:

2. 1.

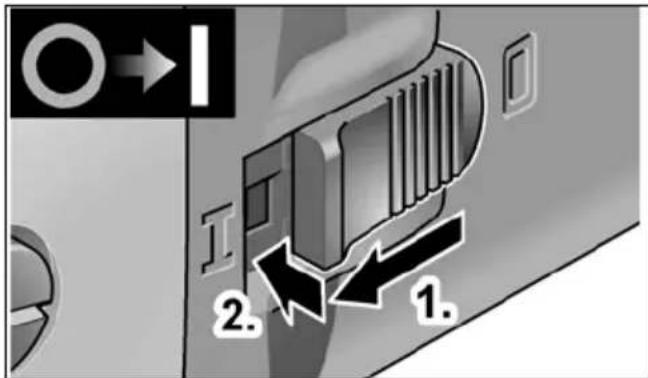

■ Posuňte kolébkový vypínač směrem dopředu (1.) a stisknutím na přední konec jej zaskočením zajistěte (2.).

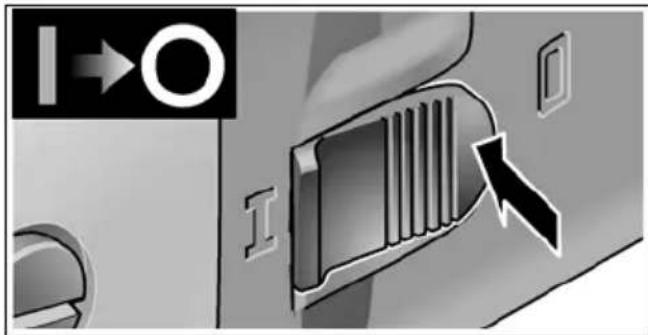

I→O

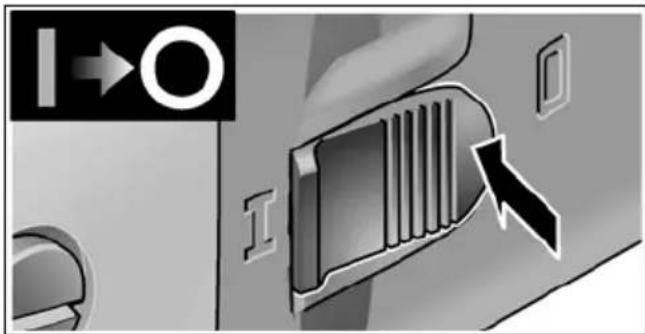

■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

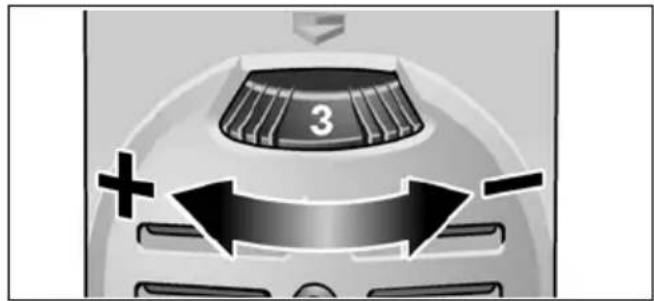

Nastavení otáček

K nastavení otáček nastavte stavěcí kolečko na požadovanou hodnotu.

Po vypnutí elektrické nářadí ještě krátkou dobu dobíhá.

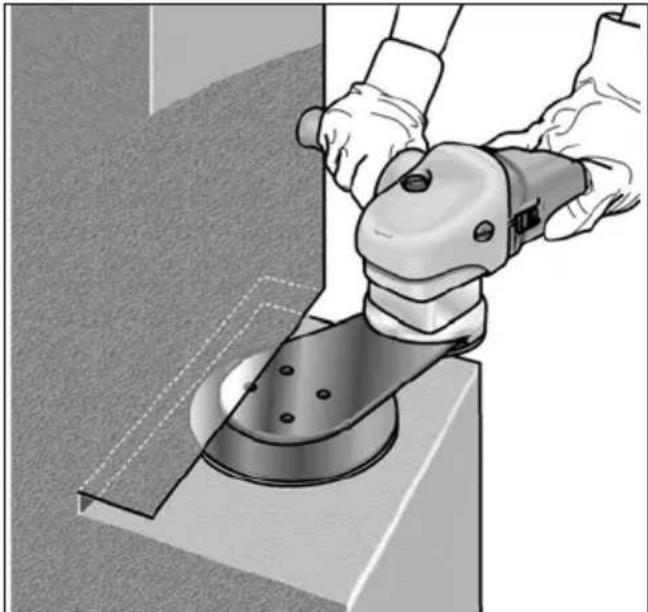

– Nasad'te brusný talíř na obrobek teprve tehdy, až nářadí dosáhne plných otáček.

– Abyste dosáhli dobrého výsledku broušení, pohybujte brusným taliřem rovnoměrně po obrušované ploše.

Nepoužívejte příliš silný přítlak.

– Po vypnutí brusný talíř ještě krátkou dobu dobíhá.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Čistění

VAROVÁNÍ!

Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa usazovat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).

Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.

■ Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Uhlíkové kartáčky

Elektrické nářadí je vybaveno vypínacími uhlíky. Po dosažení meze opotřebení vypínacích uhlíků se elektrické nářadi automaticky vypne.

i UPOZORNĚNÍ

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaníknou záruční závazky výrobce.

Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.

Při silném opalování uhlíků elektrické nářadí okamžitě vypněte. Předejte elektrické nářadí do některé servisní dílny autorizované výrobcem.

Převodovka

i UPOZORNĚNÍ

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechejte výhradně provádět prostřednict-vím některé servisní dílny, autorizované výrobcem.

Náhradní díly a příslušenství

Brusné pásy a brusná ramena pro různé oblasti použití a další příslušenství si zjistěte v katalozích výrobce.

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce:

www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.

Pouze pro země EU

Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.

i UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Prohlášení o shodě C€

Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.

Zodpovědný za technické podklady:

Vyloučení odpovědnosti

Výrobce a jeho zástupce neruči za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožnosti jeho použití.

Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly ..... 148

Symboly na náradí 148

Pre Vašu bezpečnost 148

Návod na použitie 153

Údržba a ošetrovanie 155

Pokyny pre likvidáciu ..... 155

Prehlásenie o zhode C ∈.... 156

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Noste ochranu očí!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite.

■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov.

Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

– Hladina akustického tlaku L pA : 81 dB(A)
– Hladina akustického výkonu L WA : 92 dB(A)
- Neistota K: 3 dB

6 Sietový kábel 4,0 m so sietovou n zástrčkou r

■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvolnite.

■ Posuňte kolieskový vypínač smerom dopredu (1.) a stlačením na predný koniec ho zaskočením zaistite (2.).

I→O I

■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.

Nastavenie otáčok

Údržba a ošetrovanie

VAROVANIE!

Elektrické náradie je vybavené vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.

UPOZORNENIE

Pokyny pre likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!

EN 60745 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ.

Zodpovednosť za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

B H Q - y

Klaus Peter WeinperEckhard F
