РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SFE 8-2 115 Flex

Използвани символи ..... 184

Символи на уреда ..... 184

Съдържание ..... 184

Технически данни 188

С един поглед 189

Упътване за експлоатация ..... 190

Обслужване и поддръжка ..... 192

Указания за изхвърляне ..... 193

Декларация за съответствие (€..193

Изключване на отговорност ..... 193

Използвани символи

ПРЕДУПРЕЖДЕНИЕ!

Обозначава непосредствено застраша- ваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания.

ВНИМАНИЕ!

Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.

УКАЗАНИЕ!

Обозначава съвети за използване и важна информация.

Символи на уреда

Преди пускане в експлоатация прочетете упътването за експлоатация!

Носете защита за очите!

Указания за изхвърляне на стари уреди (вижте страница 193)

За вашата сигурност

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба на електроинструмента прочетете и след това действайте съгласно:

– настоящото упътване за употреба,

- „Общите указания за безопасност“ за боравене с електроинструменти в приложения документ (ном.: 315.915), - местните действащи правила и предписания за предотвратяване на нещастни случаи.

Този електроинструмент е конструиран съгласно нивото на технически познания и признаните правила за техническа безопасност.

Въпреки това при неговата употреба могат да възникнат опасности от физическо нараняване и смърт за потребителя или трети лица, респ. от щети по машината или по други вещи.

Електроинструментът трябва да се използва само

– за предназначените за това цели,

– в безупречно технически изправно състояние.

Повредите, които влияят на безопасността, се отстраняват незабавно.

Използване по предназначение

Този шлифовъчен инструмент с плоска глава е предназначен

– за занаятчийско използване в индустрията и занаятчийството,
– за шлифоване на метални или дървени повърхности,
– за шлифоване по-специално на трудно достъпни места, като напр. капаци на прозорци или отоплителни уреди,
- за използване с шкурка и принадлежности, които са посочени в това ръководство или са препоръчани от производителя.

Указания за безопасност за шлифовъчния инструмент

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място.

■ Този електроинструмент трябва да се използва като шлифовъчен инструмент. Спазвайте всички указания и преду-преждения, съобразявайте се с приведените технически параметри и изображения. Ако не спазвате посочените по-долу указания, последствията могат да бъдат токов удар, пожар и/или тежки травми.
■ Този електроинструмент не е подходящ за шлифоване с шкурка, работа с телени четки, полиране и абразивно шлифоване. Извършването на дейности, за които електроинструментът не е предназначен, може да бъде опасно и да доведе до травми.
■ Не използвайте допълнителни приспособления, които не се препоръчват от производителя специално за този електроинструмент. Фактът, че можете да закрепите към машината определено приспособление или работен инструмент, не гарантира безопасна работа с него.
■ Допустимата скорост на въртене на работния инструмент трябва да е наймалкото равна на изписаната на табелката на електроинструмента максимальна скорост на въртене. Работни инструменти, които се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тях да отхвърчат с висока скорост.
Външният диаметър и дебелината на работния инструмент трябва да съответстват на данните, посочени в техническите характеристики на Вашия електроинструмент. Работни инструменти с неподходящи размери не могат да бъдат екранирани по необходимия начин или да бъдат контролирани достаточно добре.
Работни инструменти с опашка на резба трябва да пасват точно на присъединителната резба на вала на машината. При работни инструменти, които се монтират с помощта на фланец, диаметърът на отвора трябва да пасва точно на диаметъра на присъединителното стъпало на фланеца. Работни инструменти, които не бъдат захванати правилно към

електроинструмента, се въртят неравномерно, вибрират силно и могат да предизвикат загуба на контрол над електроинструмента.

■ Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, напр. абразивните дискове за пукнатини или откъртени ръбчета, подложните дискове за пукнатини или силно износване, телените четки за недобре захванати или счупени телчета. Ако изтървете електро-инструмента или работния инструмент, ги проверявайте внимателно за увреждания или използвайте нови неповредени работни инструменти. След като сте проверили внимателно и сте монтирали работния инструмент, оставете електроинструмента да работи на максимальни обороти в продължение на една минута; стойте и дръжте намиращи се наблизо лица встрани от равнината на въртене. Най-чество повредени работни инструменти се чупят през този тестов период.

Работете с лични предпазни средства. В зависимост от приложението работете с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работете с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откъртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.

Внимавайте други лица да бъдат на безопасно разстояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обработвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и да предизвикат наранявания също и извън зоната на работа.

Когато съществува опасност работният инструмент да попадне на скрити под повърхността проводници под напрежение, дръжте електроинструмента само за елетроизолираните ръкохватки. При контакт с проводници под напрежение то може да се предаде на металните елементи на електро-инструмента и това да предизвика токов удар.
■ Дръжте захранващия кабел на безопасно разстояние от въртящите се работни инструменти. Ако изгубите контрол над електроинструмента, кабельт може да бъде прерязан или увлечен от работния инструмент и това да предизвика наранявания, напр. на ръката Ви.
Никога не оставяйте електроинструмента, преди работният инструмент да спре напълно въртенето си. Въртящият се инструмент може да допре до предмет, в резултат на което да загубите контрол над електроинструмента.
■ Докато пренасяте електроинструмента, не го оставяйте включен. При неволен допир дрехите или косите Ви могат да бъдат увлечени от работния инструмент, в резултат на което работният инструмент може да се вреже в тялото Ви.
Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродвигателя засмуква прах в корпуса, а натрупването на метален прах увеличава опасността от токов удар.
■ Не използвайте електроинструмента в близост до леснозапалими материали. Летящи искри могат да предизвикат възпламеняването на такива материали.
■ Не използвайте работни инструменти, които изискват прилагането на охлаждащи течности. Използването на вода или други охлаждащи течности може да предизвика токов удар.

Откат и съответните указания за безопасност

Откат е внезапната реакция на машината вследствие на заклинване или блокиране на въртящия се работен инструмент, напр. абразивен диск, гумен подложен диск, телена четка и др.п. Заклинването или блокирането води до рязкото спиране на въртенето на работния инструмент. Вследствие на това електроинструментът получава силно ускорение в посока, обратна на посоката на движение на инструмента в точката на блокиране, и става неуправляем. Ако напр. абразивен диск се заклини или блокира в обработваното изделие, ръбът на диска, който допира детайла, може да се огъне и в резултат дискът да се счупи или да възникне откат. В такъв случай дискът се ускорява към работащия с машината или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. Втакива случаи абразивните дискове могат и да се счупят. Откат възниква в резултат на неправилно или погрешно използване на електро-инструмента. Възникването му може да бъде предотвратено чрез спазването на подходящи предпазни мерки, както е описано по-долу.

Дръжте електроинструмента здраво и дръжте ръцете и тялото си в такава позиция, че да противостоите на евентуално възникващ откат. Ако електроинструментът има спомагателна ръкохватка, винаги я използвайте, за да го контролирате по-добре при откат или при възникващите реакционни моменти по време на включване. Ако предварително вземете подходящи предпазни мерки, при възникване на откат или силни реакционни моменти можете да овладеете машината.
■ Никога не поставяйте ръцете си в близост до въртящи се работни инструменти. Ако възникне откат, ин-струментът може да нарани ръката Ви.
Избягвайте да заставате в зоната, в която би отскочил електро-инструментът при възникване на откат. Откатът премества машината в посока, обратна на посоката на движение на работния инструмент в зоната на блокиране.

Работете особено предпазливо в зоните на ъгли, остри ръбове и др.п. Избягвайте отблъскването или заклинването на работните инструменти в обработвания детайл. При обработване на ъгли или остри ръбове или при рязко отблъскване на въртящия се работен инструмент съществува повишена опасност от заклинване. Това предизвиква загуба на контрол над машината или откат.

■ Не използвайте верижни или назъбени режещи листове. Такива работни инструменти често предизвикват откат или загуба на контрол над електро-инструмента.

Специални указания за безопасна работа при шлифоване

Използвайте само предвидените за Вашия електроинструмент абразивни дискове и предназначения за използвания абразивен диск предпазен кожух. Абразивни дискове, които не са предназначени за електроинструмента, не могат да бъдат екранирани добре и не гарантират безопасна работа.

Огънати дискове трябва да се монтират така, че шлифовашата им повърхност да не се подава извън равнината на външния ръб на предпазния кожух. Неправилно монтиран шлифоваш диск, който се подава извън предпазния кожух, не може да бъде екраниран от кожуха достатъчно добре.

■ Предпазният кожух трябва да е поста- вен сигурно на електроинструмента и с оглед осигуряване на максимальна степен на защита да е настроен така, че открита към работащия с електро- инструмента да остава възможно най- малка част от абразивния инструмент. Предпазният кожух защитава работещия с електроинструмента от откъртени парченца от обработвания материал, от неволен контакт с абразивния диск, както и от искри, които биха могли да възпламенят дрехите.

■ Допуска се използването на абразивните дискове само за целите, за които те са предвидени. Напр.: никога не шлифовайте със страничната повърхност на диск за рязане.

Дисковете за рязане са предназначени за отнемане на материал с ръба си. Странично прилагане на сила може да ги счупи.

Винаги използвайте застопоряващи фланци, които са в безукорно състояние и съответстват по размери и форма на използвания абразивен диск. Използването на подходящ фланец предпазва диска и по този начин намалява опасността от счупването му. Застопоряващите фланци за режещи дискове могат да се различават от тези за дискове за шлифоване.

■ Не използвайте износени абразивни дискове от по-големи електро-инструменти. Дисковете за по-големи машини не са предназначени за въртене с високите скорости, с които се въртят по-малките, и могат да се счупят.

Допълнителни указания за безопасност

■ Шлифоването на съдържащи олово бои не се препоръчва. Отстраняването на съдържащи олово бои трябва да се извършва само от специалист.
■ Не обработвайте материали, при които се освобождават вредни за здравето вещества (напр. азбест). Вземете предпазни мерки, ако могат да възникнат опасни за здравето, запалими или експлозивни прахове. Носете маска за защита от прах. Използвайте съоръжения за изсмукване.
■ При работа дръжте електроинструмента здраво с двете ръце и внимавайте за сигурната стойка. Електроинструментът се води посигурно с две ръце.
■ Не използвайте електроинструмента с повреден кабел. Не докосвайте повредения кабел и изтеглете щепсела, ако кабельт се повреди по време на работа. Повредените кабели увеличават риска от електрически удар.

МАТЕРИАЛНИ ЩЕТИ!

■ Мрежовото напрежение и данните за напрежение върху типовата табелка трябва да съответстват.

Шум и вибрации

Стойностите на шум и вибрации са установени съгласно EN 60745.

А-претегленото ниво на шума на уреда възлиза обикновено на:

– Праг на налягане на шума L_pA : 81 dB(A);
– Праг на мощност на шума L_WA : 92 dB(A);
- Колебание K: K = 3 dB.

Обща стойност за вибрации (на ръкохватката):

– Емисионна стойност a_h : 2,5 м/сек
– Колебание К: 1,5 м/сек

ВНИМАНИЕ!

Посочените стойности важат за нови уреди. При използване в ежедневието стойностите на шум и вибрации се променят.

i УКАЗАНИЕ!

Даденото в това упътване ниво на вибрации е измерено в съответствие с определената в EN 60745 процедура по измерване и може да се използва за сравняване на електрически инструменти.

То е подходящо и за предварителна преценка на вибрациите. Посоченото ниво на вибрации представя основните приложения на електрическия инструмент. Когато обаче електрическият инструмент се използва за други цели, с неподходящи приставки или неправилно обслужване, нивото на вибрации може да е различно. Това може значително да повиши вибрациите за цялото време на работа. За точна преценка на вибрациите трябва да се вземе предвид и времето, през което уредът е изключен или е включен, но с него в действителност не се работи. Това може значително да намали вибра-циите за цялото време на работа.

Вземете допълнителни мерки за безопасност за защита на ползвателя от въздействието на вибрациите, като например: обслужване на електрическия инструмент и на приставките, затопляне на ръцете, организация на процеса на работа.

ВНИМАНИЕ!

При ниво на шума над 85 dB(A) носете защита за слуха.

Технически данни

Тип на уреда		Шлифовъчен инструмент с плоска глава SFE 8-2 115
Обороти при празен ход м/сек 700–2300
Потребявана мощност W 800
Отдавана мощност W 325
Макс. диаметър на шлифовъчната глава	мм 115
Височина на шлифовъчната глава мм 13
Тегло (без кабел)	кг	2,5

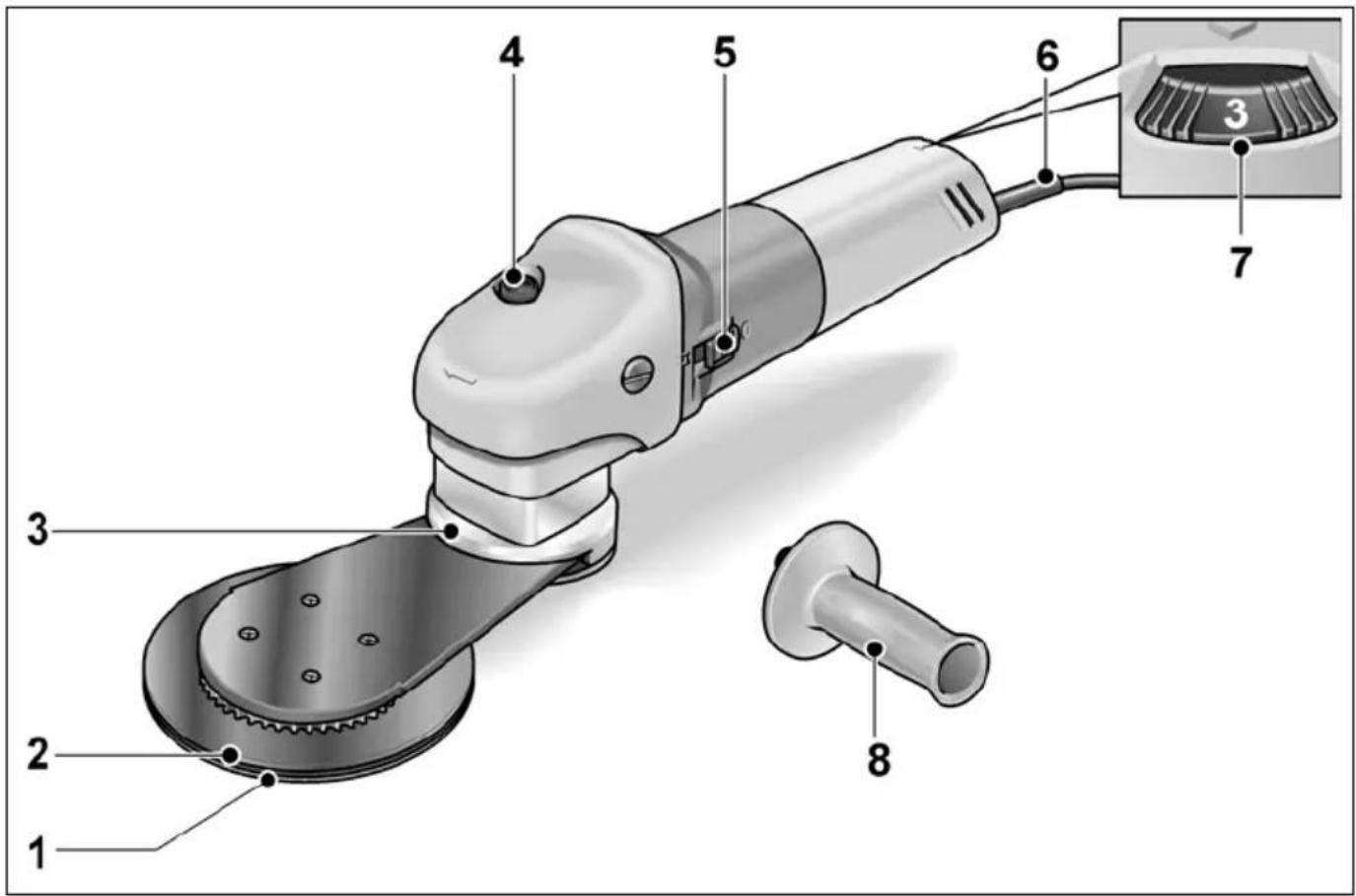

С един поглед

1 Шкурка
2 Шлифовъчна подложка
3 Шлифовъчно рамо
4 Редукторна глава
5 Превключвател

За включване и изключване.

6 Електрически кабел 4,0 м с щепсел
7 Регулатор

8 Допълнителна ръкохватка

Упътване за експлоатация

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електроинструмента изтегляйте щепсела.

■ Разопаковайте електроинструмента и проверете за пълнота на доставката и евентуални транспортни щети.

■ Поставете шкурка.

■ Монтирайте ръкохватката.

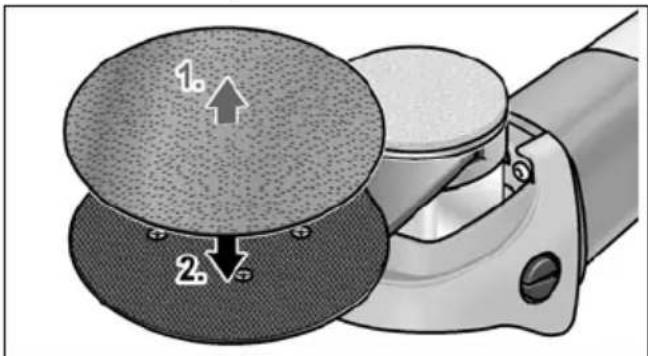

Поставяне или смяна на шкурка

■ Изтеглете щепсела.

■ При нужда отстранете поставената шкурка от шлифовъчната подложка (1.).

■ Поставете нова шкурка (2.).

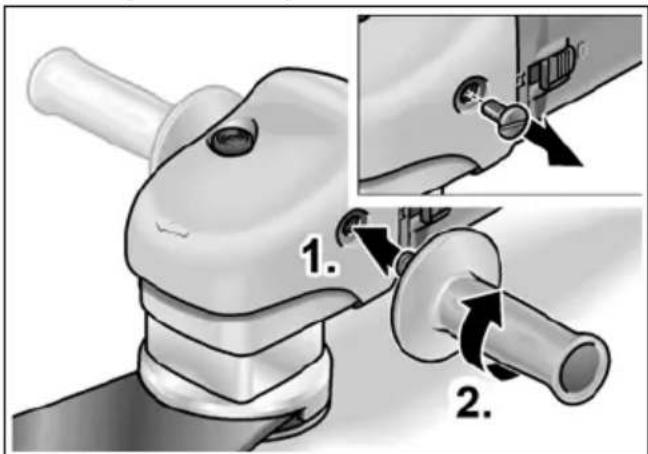

Монтиране на ръкохватката

■ Монтирайте допълнителната ръкохватка върху лявата или дясната страна на корпуса.

■ За тази цел поставете ръкохватката върху нареза (1.) и завъртете по часовниковата стрелка (2.).

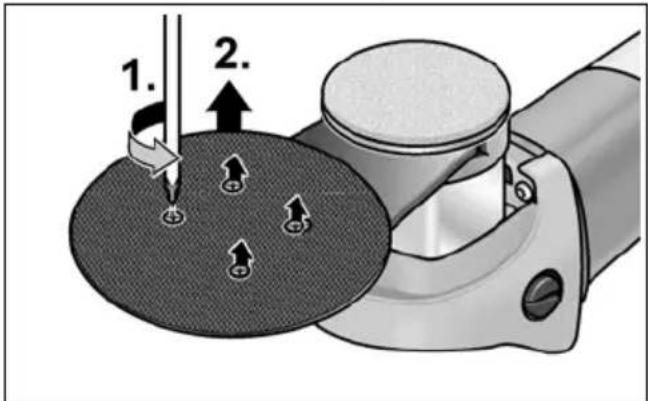

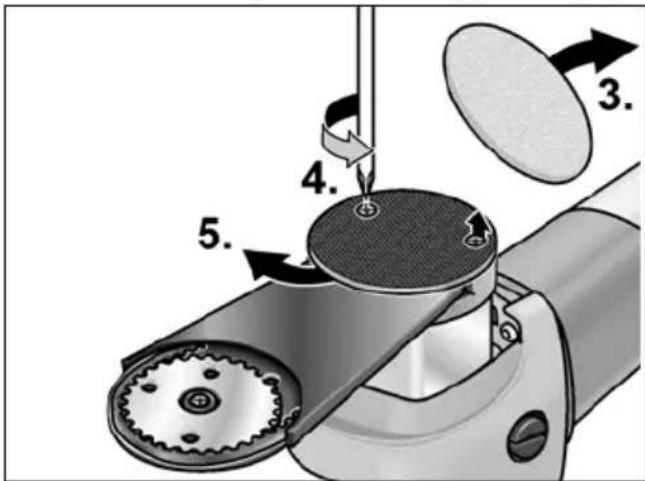

Смяна на зъбчатия ремък

1. 2.

■ При нужда свалете шкурката от шлифовъчната подложка.

■ Разхлабете 4-те винта от долната страна на шлифовъчната подложка (1.).

■ Свалете шлифовъчната подложка (2.).

■ Свалете филца върху задния капак(3.).

■ Разхлабете винтовете на задния капак (4.).

■ Разхлабете предния винт с вътрешен шестостен (6.).

■ Свалете зъбчатия ремък. За тази цел свалете зъбчатия ремък от задното малко зъбно колело (7.) и го изтеглете напред (8.).

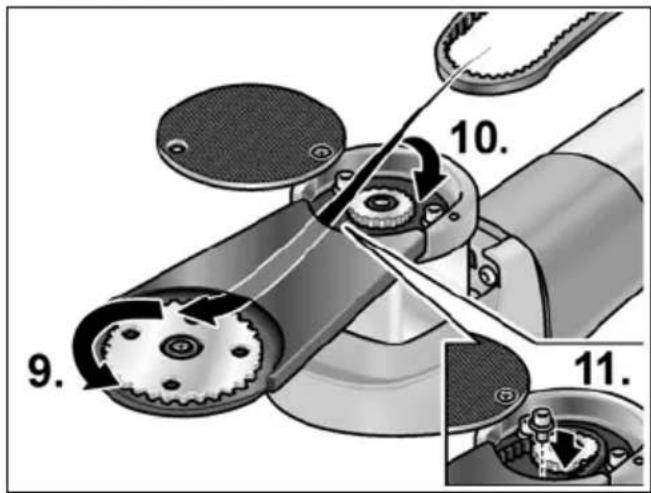

10. 9. 11.

■ Монтирайте новия зъбчат ремък. Първо поставете зъбчатия ремък върху предното, голямо зъбно колело (9.), а след това върху задното, малко зъбно колело (10.).
■ Отново монтирайте капаците и винтовете (11.).

Включване и изключване

ПРЕДУПРЕЖДЕНИЕ!

Дръжте електроинструмента само за изолираните повърхности за хващане!

Кратковременно включване без блокиране

O→I I

■ Преместете превключвателя напред и го задръжте.
■ За изключване пуснете превключвателя.

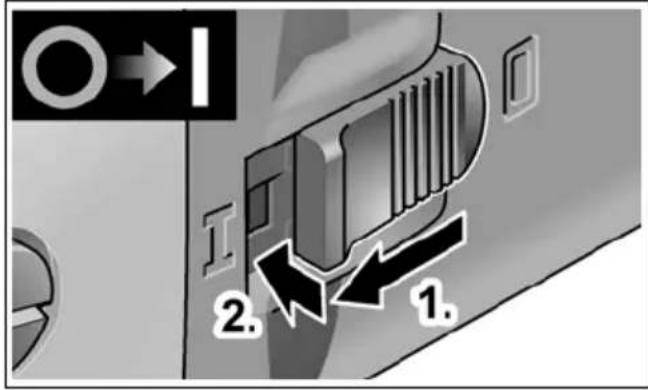

Продължителна работа с блокиране

O→I 2. 1.

■ Преместете превключвателя напред (1.) и го застопорете чрез натискане върху предния край (2.).

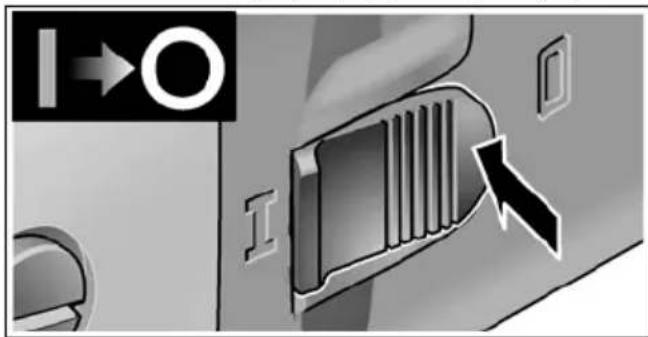

I→O I

■ За изключване деблокирайте превключвателя чрез натискане върху задния край.

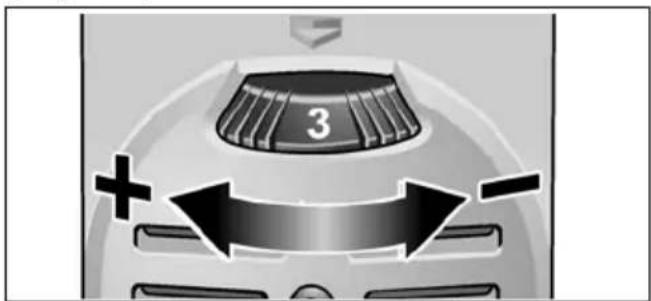

За настройка на оборотите поставете регулатора на желаната стойност.

3 + -

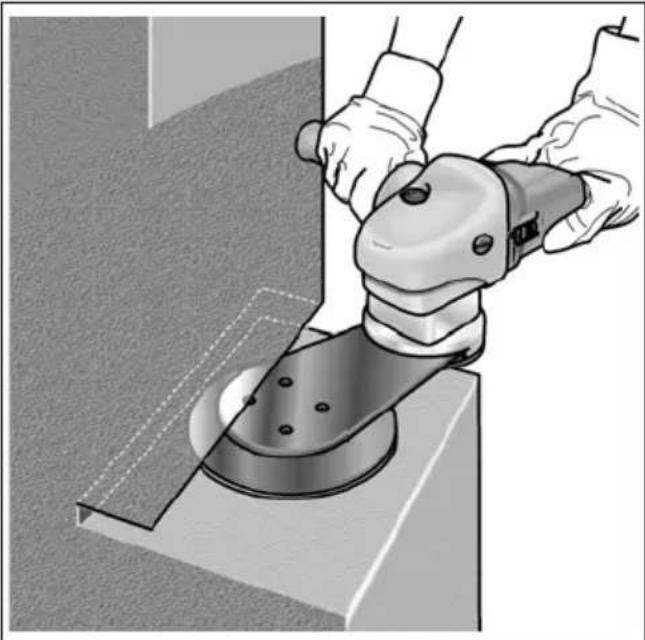

Указания за работа

i УКАЗАНИЕ

След изключване електроинструментът продължава да работи още малко.

– Поставяйте шлифовъчната подложка към детайла едва след като уредът е достигнали пълните си обороти.
- За да постигнете добър резултат при шлифоване, движете равномерно шлифовъчната подложка върху повърхността, която трябва да се шлифова. Не упражнявайте твърде силен натиск.
- След изключване шлифовъчната подложка продължава да работи още малко.

Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

Почистване

ПРЕДУПРЕЖДЕНИЕ!

При обработването на метали при интензивно използване във вътрешността на корпуса може да се натрупа проводим прах. Намаляване ефекта на предпазната изолация! Използвайте машината през предпазен прекъсвач за грешен ток (задействащ ток 30 mA).

■ Почиствайте уреда и въздушните отвори редовно. Честотата зависи от обработваните материали и от продължителността на използване.
Издухвайте вътрешността на корпуса с мотора със сух въздух.

Четки

Електроинструментът е оборудван с из- ключващи четки.

След достигане на границата на износване на изключващите четки електроинструмента автоматично се изключва.

i УКАЗАНИЕ!

За смяна използвайте само оригинални части на производителя. При използване на чужди изделия ангажиментът за гаранция на производителя отпада.

По време на работа огънят може да се наблюдава през задните отвори за въздух.

При силно искрене на четките незабавно изключете електроинструмента.

Предайте електроинструмента на оторизиран от производителя сервис за работа с клиенти.

Редуктор

i УКАЗАНИЕ!

Не разхлабвайте болтовете в редукторната глава по време на гаранционния период. При неспазване гаранционните задължения на производителя отпадат.

Ремонти

Ремонтите трябва да се извършват изключително от оторизиран от производителя сервис за клиентско обслужване.

Допълнителни принадлежности, и в частност инструменти за шлифоване можете да намерите в каталозите на производителя.

Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Направете амортизираните уреди неизползваеми като отстраните електрическия кабел.

Само за държави – членки на ЕС Не изхвърляйте електрическите уреди в общия боклук!

В съответствие с Директива 2012/19/EC относно отпадъци от електрическо и електронно оборудване (ОЕЕО) и приложението й в националното законодателство използваните електрически уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда.

УКАЗАНИЕ!

За възможностите за изхвърляне се осведомете при търговеца!

Декларация за съответствие (€

Декларираме с цялата си еднолична отговорност че описаният в «Технически данни » продукт съвпада със следните норми или нормативни документи:

EN 60745 в съответствие с разпоред- бите на директиви 2014/30/EC, 2006/42/EO, 2011/65/EC.

Отговорен за техническите документи: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

B A O -1

Изключване на отговорност

Производителят и неговите представители не отговарят за нанесени щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта.

Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.
