KASUTUSJUHEND SFE 8-2 115 Flex

Kasutatud sümbolid .....204

Sümbolid seadmel .....204

Teie ohutuse heaks .....204

Müra- ja vibratsioon .....207

Tehnilised andmed .....207

Ülevaade 208

Kasutusjuhend .....209

Hooldus ja korrashoid .....211

Jäätmekäitlus .....212

C€-Vastavus 212

Vastutuse välistamine .....212

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 212)!

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
• lisatud brošüür „Üldised ohutusjuhised“ elektritööriistadega käsitsemisel (vihikud nr.: 315.915),

- töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada sead-mega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada elektritööriista ainult

• selleks ette nähtud otstarbel,
• tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Lamepeaga lihvimismasin on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– metall- või puitpindade lihvimiseks,
– lihvimiseks raskesti ligipääsetavates kohtades (näiteks aknaluugid ja kütte- kehad),
- kasutamiseks lihvpaberite ja tarvikutega, mida nimetatakse käesolevas kasutusjuhendis või mida tootja soovitab.

Ohutusnõuded lihvimismasinatele

HOIATUS!

Lugege läbi köik elektritööriistaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsioonid.

Hoiatavate juhiste ja öpetuste täitmata jätmine võib põhujustada elektrilöögi, tulekahju ja/või raskeid kehavigastusi.

Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

Kõnesolevat elektritööriista kasutada lihvimismasinana. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldus- test ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/või tekkida tõsised vigastused.
Käesolev elektritööriist ei sobi liivapa- beriga lihvimiseks, traatharjaga tööt- lemiseks, poleerimis- ja lõiketöödeks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.

- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriis-taga töötamiseks ette näinud või soovitanud.

Ainuüksi see, kui te saate tarviku elektri-tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.

Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded.

Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.

Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.

■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima.

Tarvikud, mis ei sobi täpselt teie elektri- tööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada seadme üle kontrolli kaotamise.

- Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjälgi. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest.

Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest.

Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest.

Pikemat aega müra käes töötamise tagajärjel vöib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põh-justada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal.

Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut.

- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.

Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.

- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima. Teie rõivad võivad kogemata puutuda vastu põörlevat tarvikut ning tarvik võib teid vigastada.

■ Puhastage regulaarselt oma elektri-tööriista ventilatsiooniavasid.

Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu vöib pöhjustada elektrilisi ohtusid.

- Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed võivad need materjalid põlema süüdata.

- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Eriohutusnõuded lihvimiseks

■ Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nendele lihvimisvahenditele ette nähtud kaitsekatteid. Lihvimisvahendid, mis ei ole elektritööriis-taga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.
■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige teemantlihvtalla servaga. Teemantlihvtaldade puhul kasutatakse materjali eemaldamiseks lihvtalla alumist poolt. Surve avaldamine küljele võib lihvimisvahendi ära lõhkuda.
■ Kasutage teie poolt valitud tarviku jaoks alati öige suuruse ja kujuga tervet kinnitusäärikut.

Sobivad äärikud toestavad tarvikuid ja vähendavad nende purunemise ohtu.

- Årge kasutage suuremate elektri-tööriistade ärakulunud tarvikuid.

Suuremate elektritööriistade tarvikud ei ole ette nähtud väiksemate elektri- tööriistadega suurematel pööretel töötamiseks ja võivad puruneda.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas. Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reakt-sioonimomentide üle võimalikult suur. Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimmente kontrolli all.
- Ärge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.
■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

- Årge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

Ohutusalane lisateave

Ei soovitata kasutada pliivärvide lihvimi-seks. Seda peaks tegema ainult vastav spetsialist.
■ Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, süttivate või plahvatusohtlike tolmude käes töötamisel tuleb rakendada kaitseabinõusid.

Kanda tolmumaski.

Kasutada imemisseadet.

■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend.

Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.

• Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud.
  Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus.
  Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.

MATERIAALNE KAHJU!

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

- Helirōhu tase L pA: 81

- Heli võimsustasė L WA: 92

- Määramatus K: 3 dB

Vibratsiooni koguväärtus (käepidemel):

- Emissioni väärtus a h: 2,5 m/s

- Määramatus K: 1,5 m/s ^2

HOIATUS!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 60745 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheli-seks vördlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hool-data nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest.

Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleksarvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

Seadmetüüp Lamepeaga lihvimismasin SFE 8-2 115
Pöörded tühikäigul m/s 700–2300
Võimsustarve W 800
Väljundvõimsus W 325
Max lihvimistarviku läbimõõt mm 115
Lihvimispea kõrgus	mm 13
Kaal (ilma toitejuhtmeta)	kg 2,5

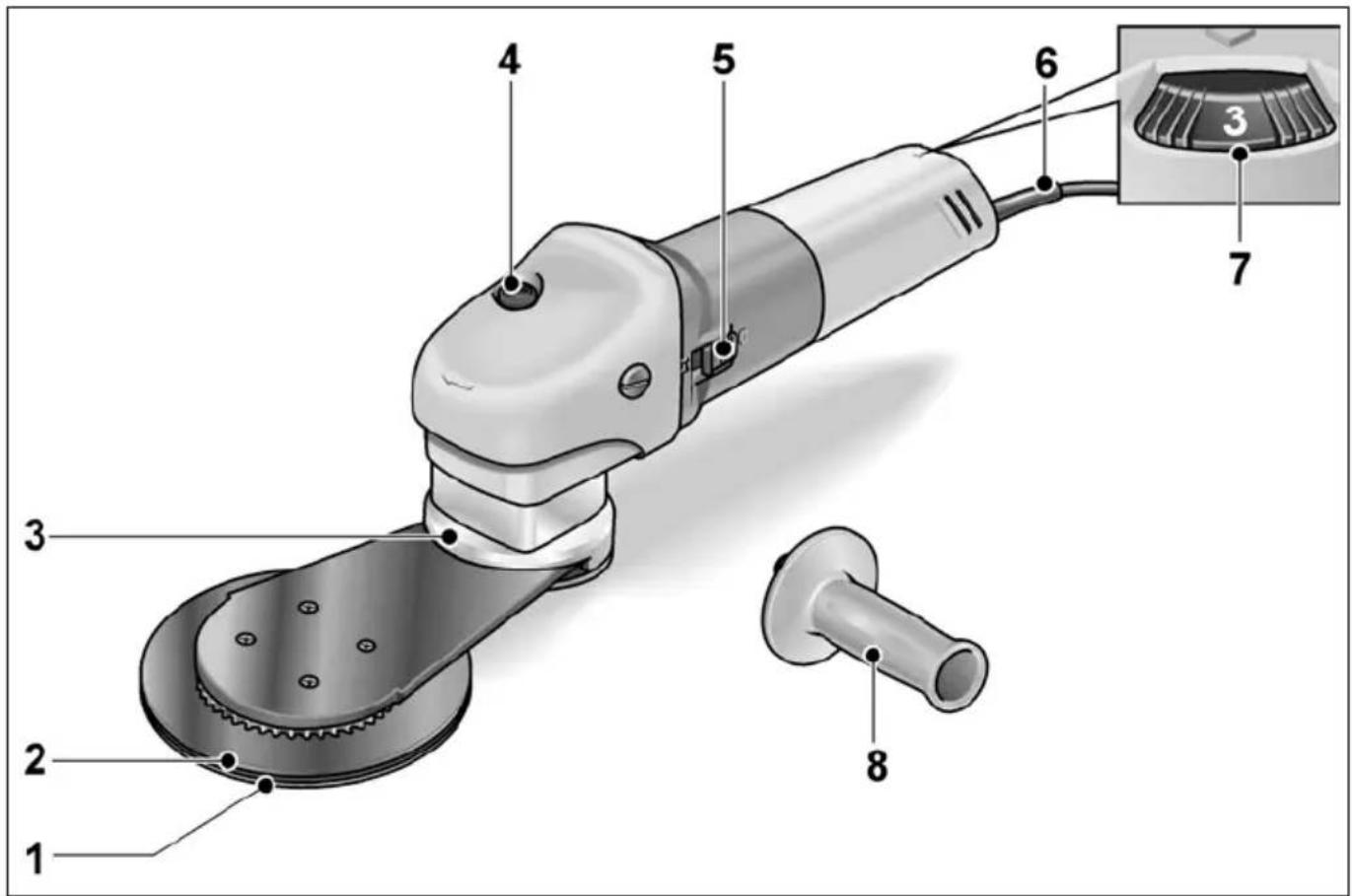

Ülevaade

4 Ajamimehhanismi pea

5 L ü l i t i

sisse- ja väljalülitamiseks.

6 Võrgupistikuga toitejuhe (4,0 m)

§ Reguleerimisratas

pöörete reguleerimiseks.

8 L i s a k ä e p i

Kasutusjuhend

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistikupesast välja.

Enne kasutuselevõttu

Võtta elektritööriist pakendist välja ja kontrollida, kas see on täielik ja ilma transpordikahjustuseta.
■ Panna lihvpaber peale.
■ Paigaldada käepide.

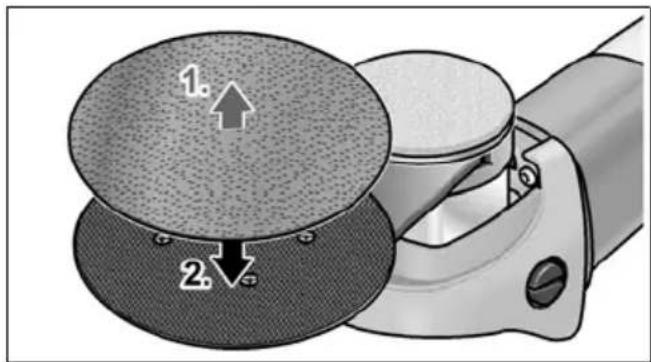

Lihvpaberi pealepanemine või vahetamine

■ Tõmmata võrgupistik välja.

■ Vötta tugikettalt lihvpaber pealt ära (kui on peal) (1.).
■ Panna uus lihvpaber peale(2.).

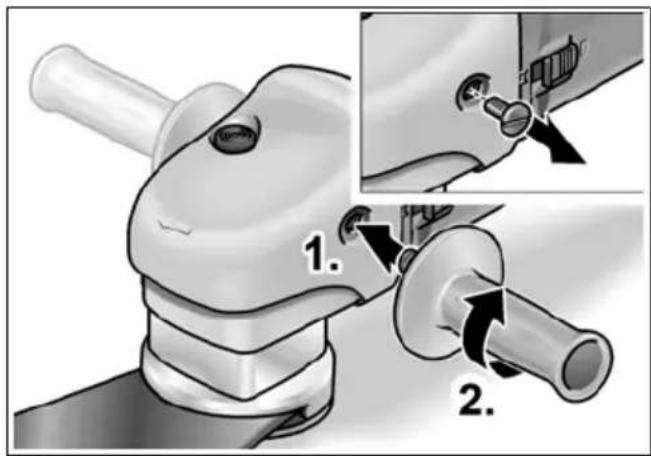

Paigaldada käepide

■ Kinnitada lisakäepide kas korpuse paremale või vasakule poolele.
■ Asetada käepide keermel(1.) ja keerata päripäeva kinni (2.).

Hammasrihma vahetamine

1. 2.

■ Vötta tugikettalt lihvpaber pealt ära (kui on peal).

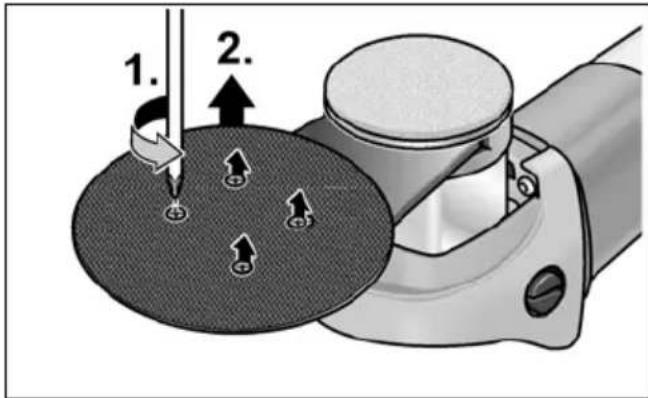

■ Keerata tugiketta põhjal 4 kruvi laht(1.).
■ Vötta tugiketas maha(2.).

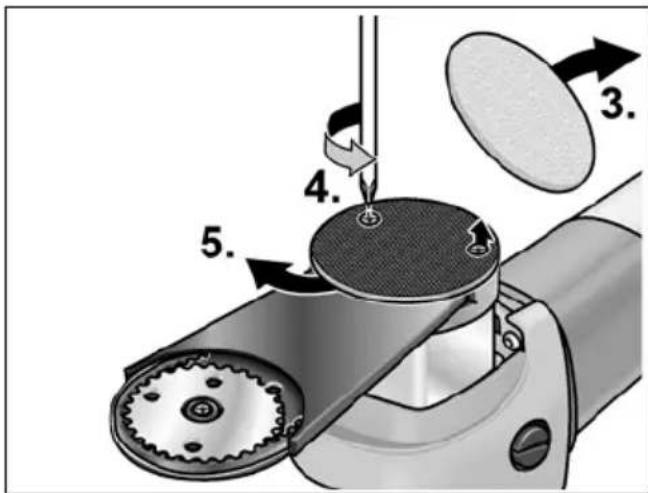

■ Vötta tagumiselt kattelt vilt maha(3.).
■ Keerata tagumise katte kruvid laht(4.).
■ Lükata tagumine kate kõrvale/võtta maha (5.).

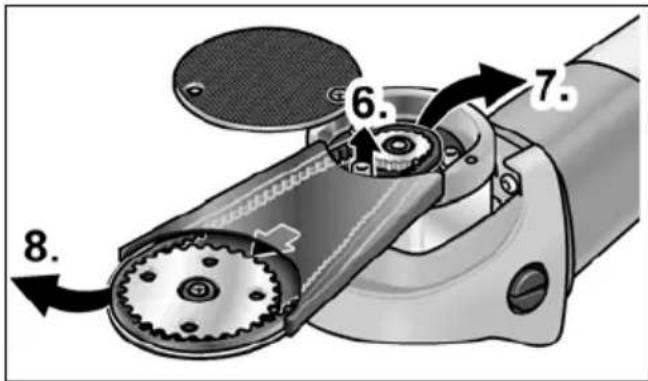

■ Keerata eesmine kuuskantkruvi laht(6.).
Vötta hammasrihm maha. Vötta tagumiselt väikeselt hammasrattalt hammasrihm maha (7.) ja tömmata eest välja (8.).

10. 9. 11.

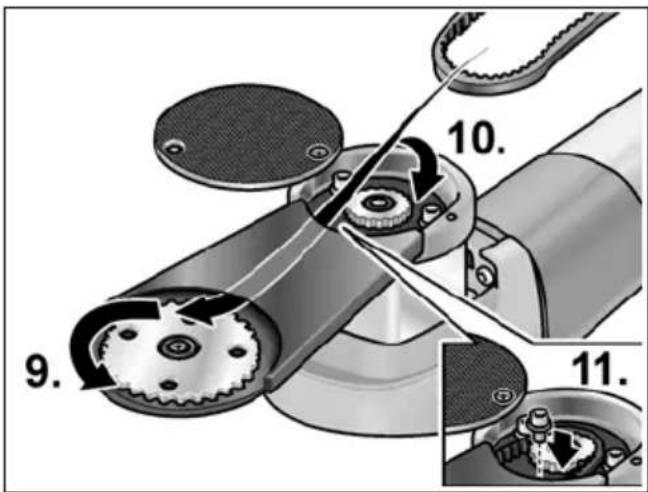

■ Paigaldada uus hammasrihm. Köigepealt panna hammasrihm eesmisele suurele hammasrattale (9.) ja siis tagumisele väikesele hammasrattale (10.) peale.
■ Paigaldada katted ja kinnitada kruvid (11.).

Sisse- ja väljalülitamine

HOIATUS!

Võtta kinni ainult elektritööriista isoleeritud käepidemetest.

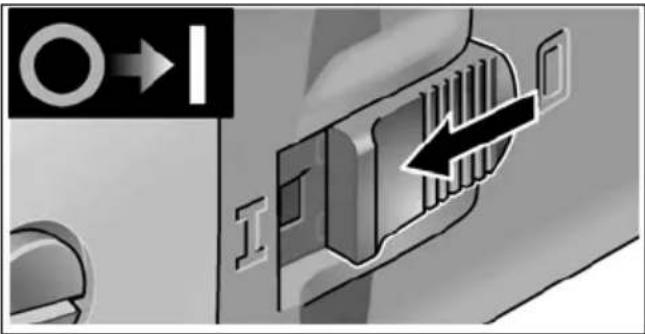

Lukustuseta lühirežiim

■ Lükata lüliti ette ja hoida kinni.
■ Väljalülitamiseks lasta lüliti lahti.

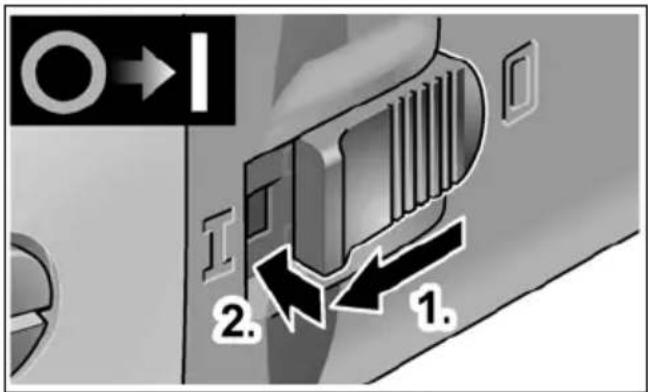

Lukustusega püsirežiim

2. 1.

Lükata lüliti ette(1.) ning lukustada vajutusega esiotsale (2.).

I→O I

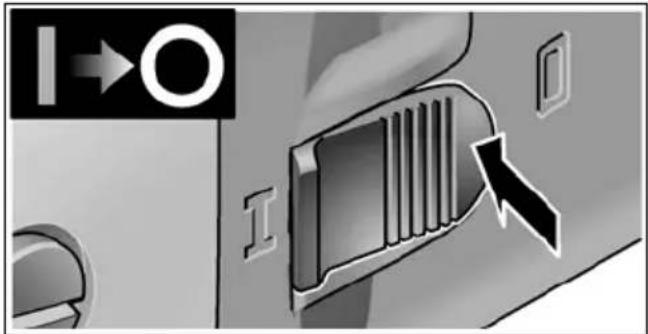

Väljalülitamiseks vajutada lüliti tagaotsale.

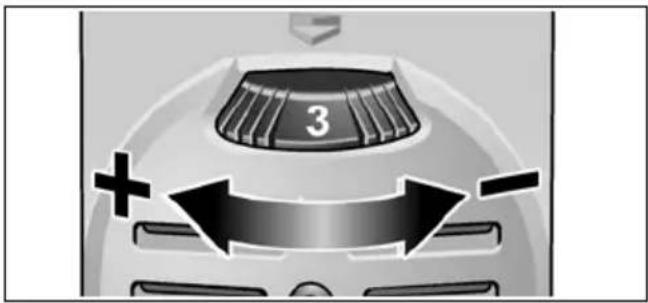

Pööremiskiiruse seadistamine

Pöörlemiskiiruse seadistamiseks keerata reguleerimisratas soovitud väärtusele.

3 + -

Käitus

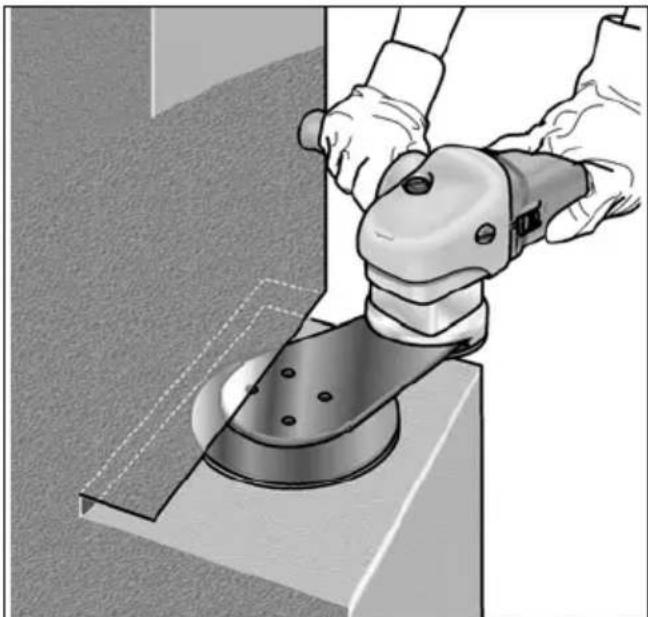

i MÄRKUS

Pärast väljalülitamist ei jää elektritööriist kohe seisma.

• Tugiketas asetada vastu töödeldavat materjali alles siis, kui seade on saavutanud täiskiiruse.
• Hea tulemuse saamiseks liigutada tugike-tast lihvitaval pinnal ühtlaste liigutustega. Mitte suruda liiga tugevalt.
• Tugiketas ei seisku kohe pärast väljalülitamist.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmata pistik pistikupesast välja.

Puhastamine

HOIATUS!

Metallide töötlemisel või ekstreemsetel tingimustel võib korpuse sisepinnale koguneda elektrit juhtiv tolm. See vähendab kaitseisolatsiooni toimet! Kasutada masinat rikkevoolu kaitselülitiga (rakendusvool 30 mA).

■ Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus söltub töödelda- vast materjalist ja kasutuse kestusest.
■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega. Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

i MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid.

Kui elektritööriistast tuleb rohkesti säde- meid, tuleb see kohe välja lülitada. Anda elektritööriist tootja poolt volitatud klienditeenindusse.

Reduktor

i MÄRKUS

Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Erinevaks otstarbeks ettenähtud lihvlinte ja lihvimisvarsi leiate tootja kataloogidest. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

-Vastavus

Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide

2014/30/EL, 2006/42/EÜ,

2011/65/EL nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
