MANUALE UTENTE SFE 8-2 115 Flex

Simboli utilizzati 31

Simboli sull'apparecchio .... 31

Per la vostra sicurezza .... 31

Rumore e vibrazione 34

Dati tecnici 35

Guida rapida 35

Istruzioni per l'uso 36

Manutenzione e cura ..... 38

Istruzioni per la rottamazione

e lo smaltimento 39

Conformità C.€ 39

Esclusione della responsabilità ..... 39

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 39)!

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l'elettroutensile ed agire conformemente:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti n°: 315.915),

- le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo

• per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiu-dicano la sicurezza.

Uso regolare

Questa levigatrice a testa piana è prevista

• per l'impiego professionale nell'industria e nell'artigianato,
• per levigare superfici metalliche e lignee,
• specialmente per levigare luoghi difficilmente accessibili, come persiane o radiatori,
• per l'impiego con carta abrasiva ed accessori indicati in questo libretto di istruzioni per l'uso o consigliati dal costruttore.

Avvertenze di sicurezza per smerigliatrici

PERICOLO!

Leggere tutte le avvertenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l'utensile elettrico. La mancata ottemperanza alle avvertenze e alle istruzioni può dare luogo a scosse elettriche, a incendi e/o a lesioni serie. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

■ Questo elettroutensile va usato come levigatrice. Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
■ Questo elettroutensile non è idoneo per la smerigliatura con carta vetrata, per lavori con spazzole metalliche, per lucidare e troncare. Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.

Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile. Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.

Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile.

L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.

Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettroutensile. Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.

Dischi abrasivi, mole a tazza o altri accessori devono essere esattamente adatti al mandrino portamola di questo elettro-utensile. Gli utensili non esattamente adatti al mandrino portamola dell'elettroutensile girano in modo irregolare, vibrano fortemente e possono causare la perdita del controllo.

Non impiegare utensili danneggiati. Prima di ogni uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale. Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.

■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettro-utensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettro-utensile e provocare una scossa elettrica.

Tenere il cavo di alimentazione lontano da utensili montati in rotazione. In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.

Non deporre mai l'elettroutensile, prima che l'utensile montato sia completamente fermo.

L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.

■ Non tenere l'elettroutensile in funzione durante il trasporto.

A causa del contatto accidentale con l'utensile in rotazione il vostro abbiglia- mento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.

Pulire regolarmente le fessure di ventilazione dell'elettroutensile. La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.
Non usare l'elettroutensile in prossimità di materiali infiammabili. Le scintille possono incendiare questi materiali.
Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi. L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Avvertenze di sicurezza speciali per la levigatura

■ Usare esclusivamente mole approvate per questo elettroutensile e la cuffia di protezione prevista per queste mole.
Le mole non previste per questo elettroutensile non possono essere adeguatamente schermate e perciò non sono sicure.

■ Usare le mole solo per le possibilità d'impiego raccomandate.

Ad esempio: non molare mai con la superficie laterale di una mola a tazza diamantata. Le mole a tazza diamantate sono destinate all'asportazione di materiale con il lato inferiore della mola. L'effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.

■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte all'utensile da montare.

Le flange adatte supportano gli utensili montati e riducono il pericolo della loro rottura.

■ Non utilizzare utensili consumati di elettroutensili più grandi.

Gli utensili montati per elettroutensili più grandi non sono previsti per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato. Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi. Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo.
Se disponibile, usare sempre l'impu- gnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione.
Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.

■ Non avvicinare mai la mano agli utensili in rotazione.

In caso di contraccolpo l'utensile impiegato può raggiungere la mano.

■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo.

Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata.

L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.

■ Non impiegare lame per seghe a catena o lame per sega dentate.
Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.

Ulteriori avvertenze di sicurezza

■ Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.
■ Non lavorare materiali, che possono liberare sostanze dannose per la salute (per es. amianto). Adottare misure di protezione se possono svilupparsi polveri nocive per la salute, infiammabili e esplosive. Indossare maschera protettiva antipolvere. Usare impianti di aspirazione.
■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Guidare in sicurezza l'elettroutensile con entrambe le mani.
■ Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.

DANNI MATERIAL!

■ La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

Il livello di rumore stimato A dell'apparecchio è tipicamente:

• Livello di pressione acustica L_pA : 81 dB(A)
• Livello di potenza acustica LWA: 92 dB(A)
• Insicurezza K: 3 dB

Valore totale di vibrazione (dell'impugnatura):

• Valore di emissione a_h : 2,5 m/s
• Insicurezza K: 1,5 m/s ^2

PERICOLO!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.

Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato.

Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Tipo di apparecchio Levigatrice a testa piana SFE 8-2 115
Numero giri a vuoto m/s 700–2300
Potenza assorbita W 800
Potenza resa W 325
Max. diametro della mola resina mm 115
Altezza della testa levigatrice mm 13
Peso (senza cavo) kg 2,5

Guida rapida

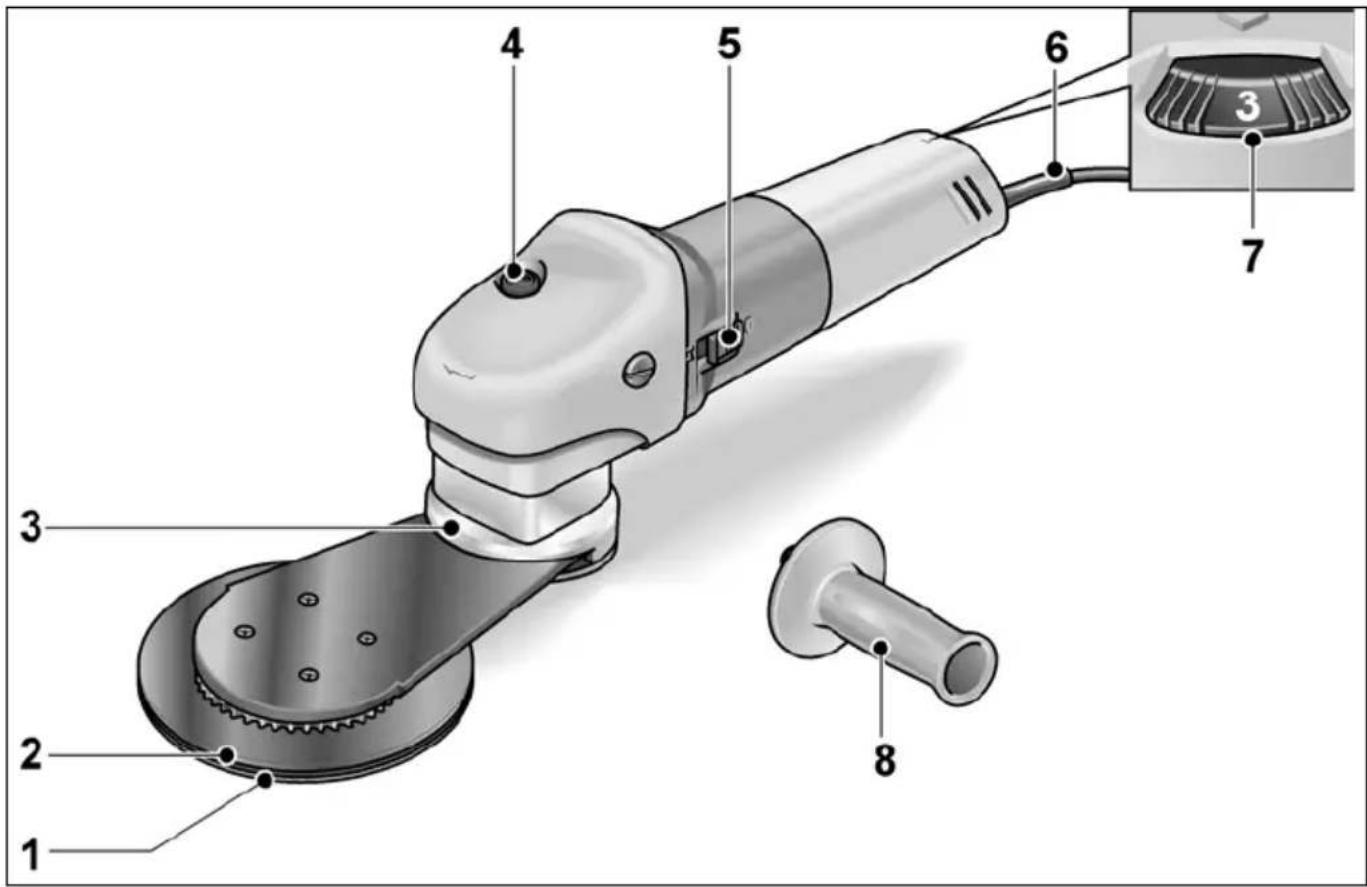

1 Carta abrasiva
2 P I a t o r e l
3 Braccio della lima
4 Testa ingranaggi
5 Interruttore

per accendere e spegnere.

6 Cavo d'alimentazione 4,0 m
I ocon spina
7 Rotella di regolazione per regolare la velocità di rotazione.
8 Impugnatura supplementare

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile ESTRARE la spina di rete.

Prima della messa in funzione

■ Disimballare l'elettroutensile e controllare la completezza della fornitura ed eventuali danni di trasporto.
■ Applicare la carta abrasiva.
■ Montare la maniglia.

Applicare o sostituire la carta abrasiva

■ Estrarre la spina d'alimentazione.

1. 2.

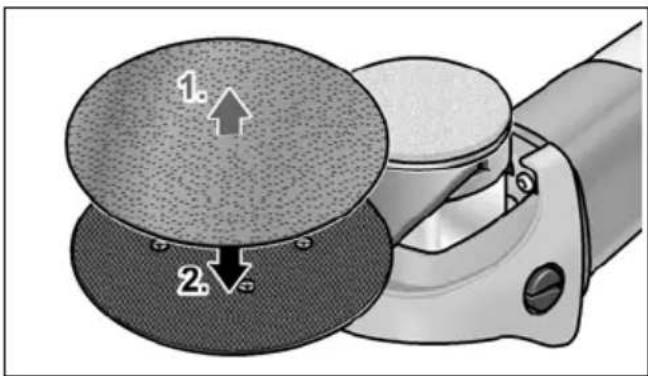

■ Rimuovere dal platorello la carta abrasiva eventualmente applicata (1.).
■ Applicare la carta abrasiva nuova (2.).

Montare la maniglia

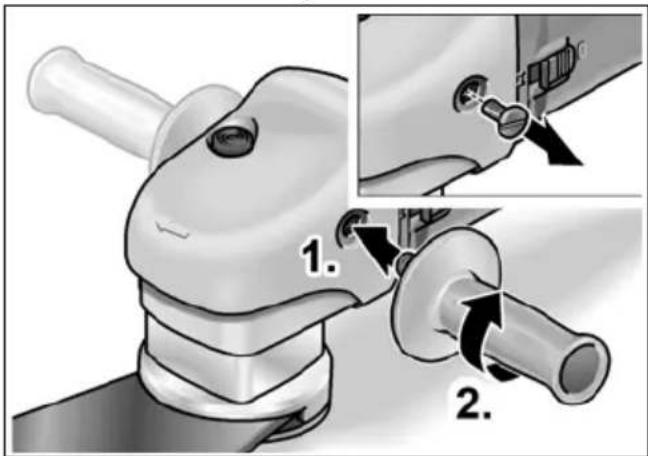

■ Montare l'impugnatura supplementare sul lato sinistro o sul lato destro del corpo apparecchio.
■ A tal fine appoggiare l'impugnatura sulla filettatura (1.) e ruotarla in senso orario (2.).

Sostituzione della cinghia dentata

1. 2.

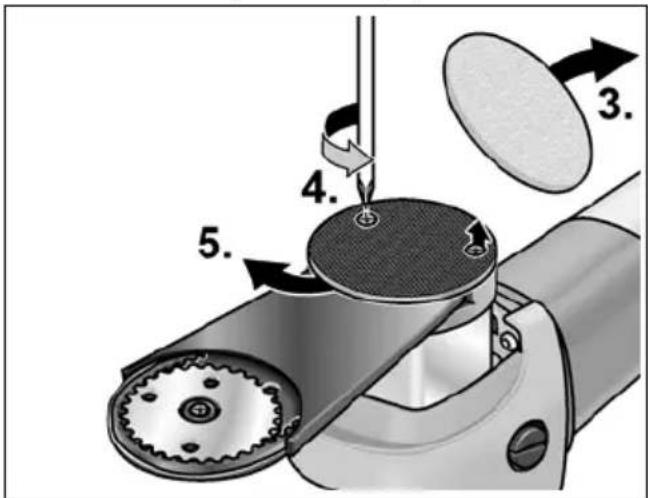

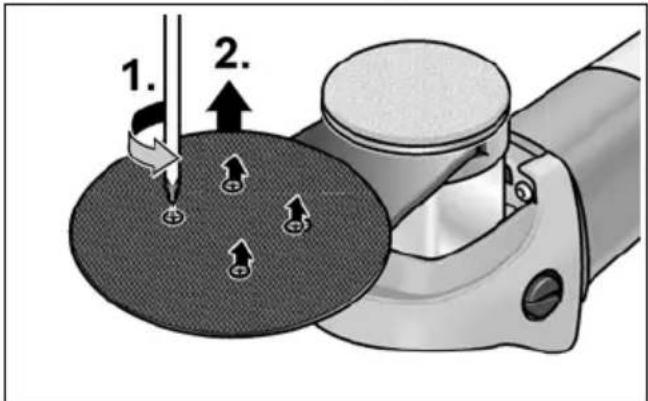

■ Rimuovere dal platorello la carta abrasiva eventualmente applicata.
■ Svitare le 4 viti sul lato inferiore del plato-rello (1.).
■ Rimuovere il platorello (2.).

■ Rimuovere il feltro sul coperchio posteriore(3.).
■ Svitare le viti del coperchio posteriore (4.).
■ Spostare lateralmente/rimuovere il coperchio posteriore (5.).

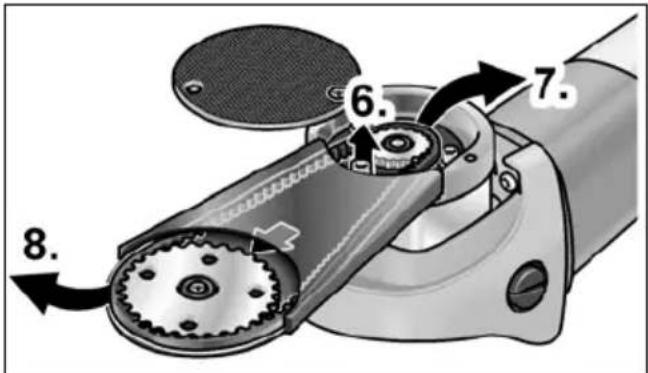

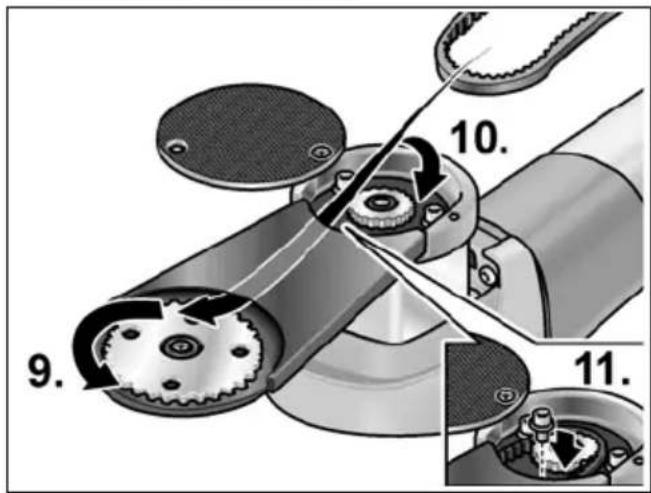

■ Rimuovere la cinghia dentata. A tal fine sfilare la cinghia dentata dalla ruota dentata piccola posteriore (7.) ed estrarla in avanti (8.).

10. 9. 11.

■ Montare la cinghia dentata nuova. Inserire la cinghia dentata prima sulla ruota dentata grande anteriore (9.), dopo sulla ruota dentata piccola posteriore (10.). ■ Rimontare coperture e viti (11.).

Accendere e spegnere

PERICOLO!

Afferrare l'elettroutensile solo sulle superfici di presa isolate.

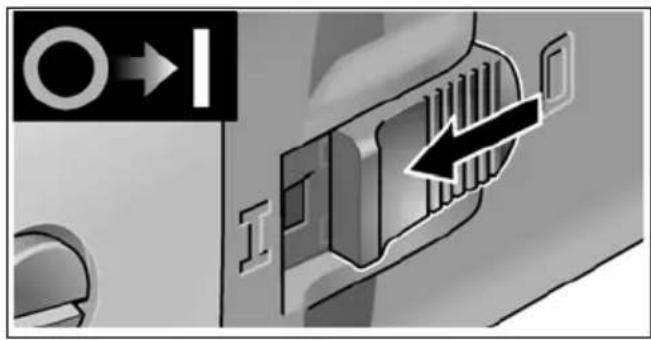

Servizio discontinuo senza arresto del bilico

O→I I

■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.

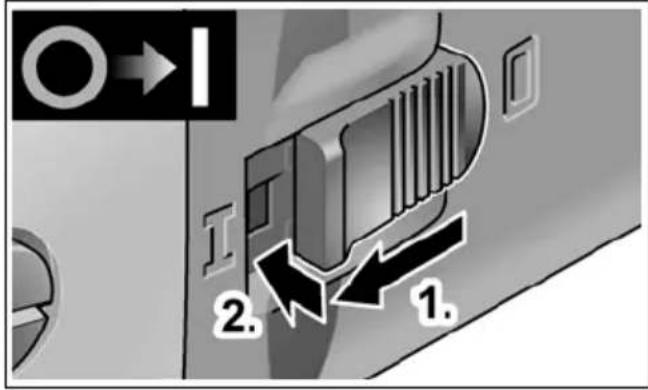

Servizio continuo con arresto del bilico

2. 1.

■ Spingere il bilico dell'interruttore verso avanti (1.) ed arrestarlo con una pressione sull'estremità anteriore (2.).

I→O I

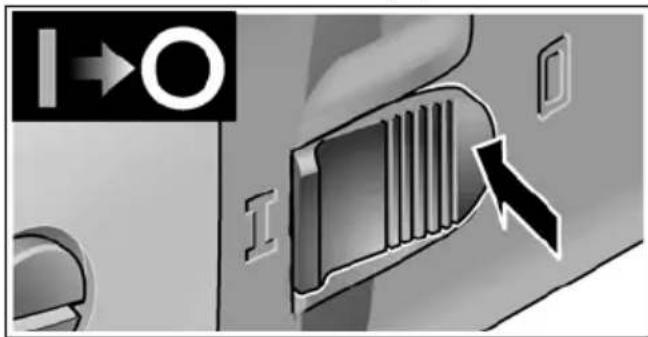

■ Per spegnere, sbloccare il bilico dell'inter-ruttore premendo sull'estremità posteriore.

Regolazione della velocità

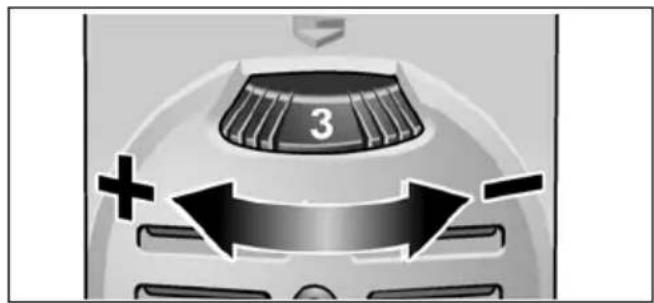

Per regolare la velocità di rotazione disporre la manopola di regolazione sul valore desiderato.

Istruzioni per il lavoro

i AVVISO

Dopo avere spento l'elettroutensile il movimento continua ancora brevemente.

• Avvicinare il platorello al pezzo solo quando l'apparecchio ha raggiunto la sua piena velocità.

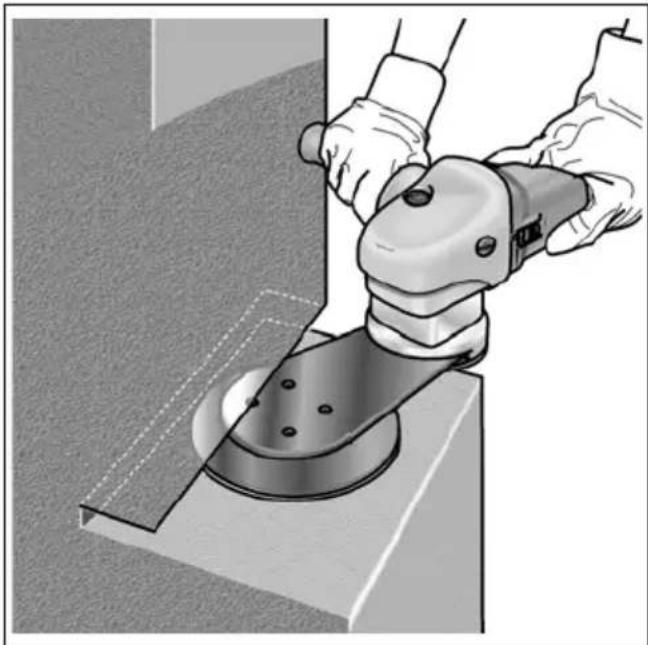

• Per ottenere un buon risultato di levigatura, muovere il platorello uniformemente sulla superficie da levigare. Non esercitare una pressione eccessiva.
• Dopo lo spegnimento il movimento del platorello continua ancora brevemente.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile ESTRARE LA SPINA DI RETE.

Pulizia

PERICOLO!

Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa può accumularsi polvere conduttrice. Pregiudizio per l'isolamento protettivo! Collegare la machina tramite un interruttore differenziale (corrente di scatto 30 mA).

■ Pulire regolarmente l'apparecchio e le fessure di ventilazione. La frequenza dipende dal materiale lavorato e dalla durata dell'uso.
■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Spazzole di carbone

L'elettroutensile è dotato di spazzole di sicurezza. Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.

i AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento.

In caso di forte scintillio delle spazzole, spegnere immediatamente l'elettroutensile. Affidare l'elettroutensile ad un'officina di assis-tenza clienti autorizzata dal costruttore.

Meccanismo

i AVVISO

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Scegliere i nastri abrasivi e bracci della lima per i diversi campi d'impiego e gli altri accessori nei cataloghi del costruttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità €

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica:

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
