OPD 270 - Dvd-spelare OK - Gratis bruksanvisning och manual

BRUKSANVISNING OPD 270 OK

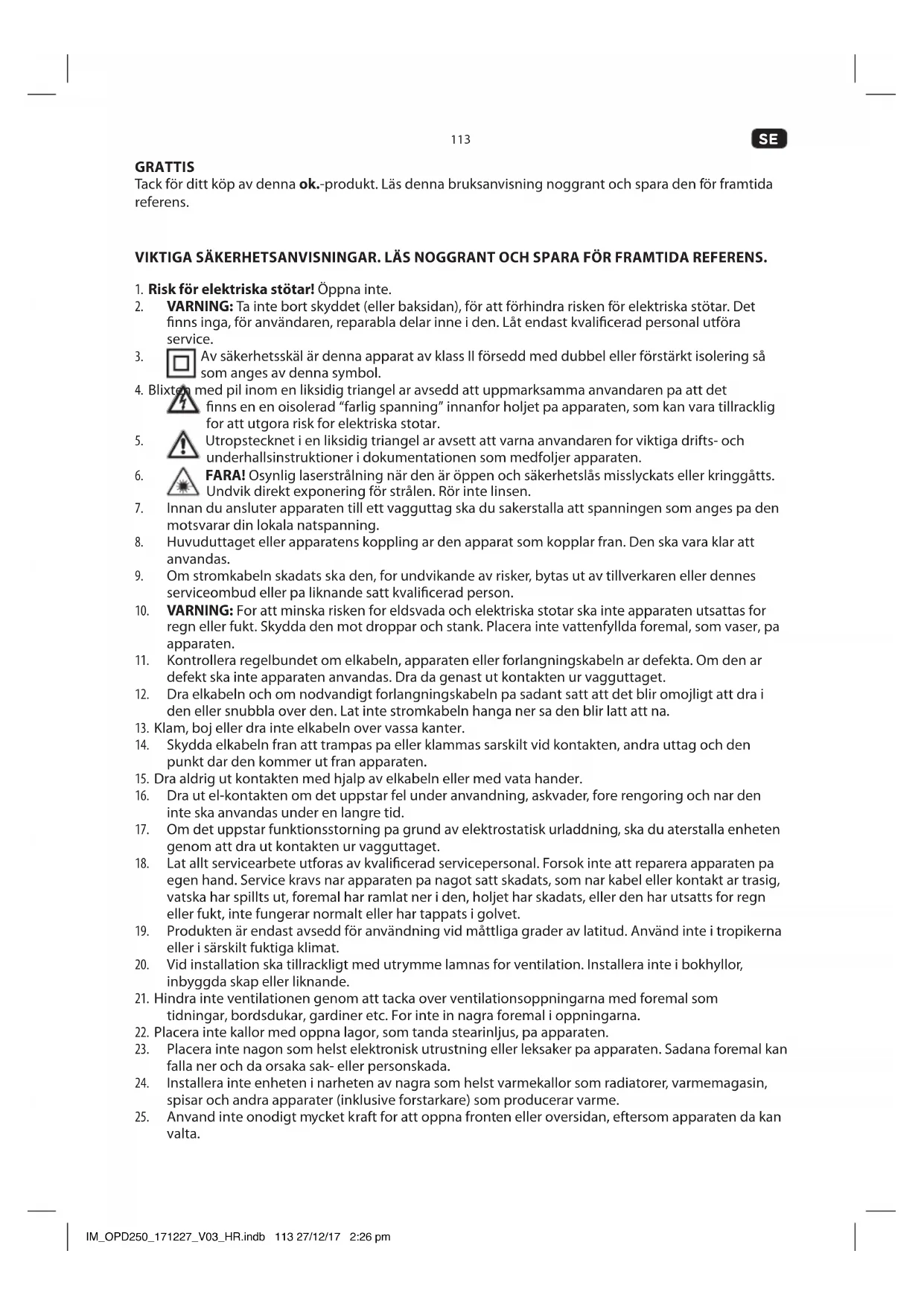

GRATTIS Tack för ditt köp av denna ok.-produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens. VIKTIGA SÄKERHETSANVISNINGAR. LÄS NOGGRANT OCH SPARA FÖR FRAMTIDA REFERENS.

1. Risk för elektriska stötar! Öppna inte.

2. VARNING: Ta inte bort skyddet (eller baksidan), för att förhindra risken för elektriska stötar. Det

nns inga, för användaren, reparabla delar inne i den. Låt endast kvalicerad personal utföra service.

Av säkerhetsskäl är denna apparat av klass II försedd med dubbel eller förstärkt isolering så som anges av denna symbol.

4. Blixten med pil inom en liksidig triangel ar avsedd att uppmarksamma anvandaren pa att det

nns en en oisolerad “farlig spanning” innanfor holjet pa apparaten, som kan vara tillracklig for att utgora risk for elektriska stotar.

5. Utropstecknet i en liksidig triangel ar avsett att varna anvandaren for viktiga drifts- och

underhallsinstruktioner i dokumentationen som medfoljer apparaten.

6. FARA! Osynlig laserstrålning när den är öppen och säkerhetslås misslyckats eller kringgåtts.

Undvik direkt exponering för strålen. Rör inte linsen.

7. Innan du ansluter apparaten till ett vagguttag ska du sakerstalla att spanningen som anges pa den

motsvarar din lokala natspanning.

8. Huvuduttaget eller apparatens koppling ar den apparat som kopplar fran. Den ska vara klar att

9. Om stromkabeln skadats ska den, for undvikande av risker, bytas ut av tillverkaren eller dennes

serviceombud eller pa liknande satt kvalicerad person.

10. VARNING: For att minska risken for eldsvada och elektriska stotar ska inte apparaten utsattas for

regn eller fukt. Skydda den mot droppar och stank. Placera inte vattenfyllda foremal, som vaser, pa apparaten.

12. Dra elkabeln och om nodvandigt forlangningskabeln pa sadant satt att det blir omojligt att dra i

den eller snubbla over den. Lat inte stromkabeln hanga ner sa den blir latt att na.

13. Klam, boj eller dra inte elkabeln over vassa kanter.

14. Skydda elkabeln fran att trampas pa eller klammas sarskilt vid kontakten, andra uttag och den

punkt dar den kommer ut fran apparaten.

15. Dra aldrig ut kontakten med hjalp av elkabeln eller med vata hander.

16. Dra ut el-kontakten om det uppstar fel under anvandning, askvader, fore rengoring och nar den

inte ska anvandas under en langre tid.

17. Om det uppstar funktionsstorning pa grund av elektrostatisk urladdning, ska du aterstalla enheten

genom att dra ut kontakten ur vagguttaget.

18. Lat allt servicearbete utforas av kvalicerad servicepersonal. Forsok inte att reparera apparaten pa

egen hand. Service kravs nar apparaten pa nagot satt skadats, som nar kabel eller kontakt ar trasig, vatska har spillts ut, foremal har ramlat ner i den, holjet har skadats, eller den har utsatts for regn eller fukt, inte fungerar normalt eller har tappats i golvet.

19. Produkten är endast avsedd för användning vid måttliga grader av latitud. Använd inte i tropikerna

eller i särskilt fuktiga klimat.

20. Vid installation ska tillrackligt med utrymme lamnas for ventilation. Installera inte i bokhyllor,

inbyggda skap eller liknande.

21. Hindra inte ventilationen genom att tacka over ventilationsoppningarna med foremal som

tidningar, bordsdukar, gardiner etc. For inte in nagra foremal i oppningarna.

22. Placera inte kallor med oppna lagor, som tanda stearinljus, pa apparaten.

23. Placera inte nagon som helst elektronisk utrustning eller leksaker pa apparaten. Sadana foremal kan

falla ner och da orsaka sak- eller personskada.

24. Installera inte enheten i narheten av nagra som helst varmekallor som radiatorer, varmemagasin,

spisar och andra apparater (inklusive forstarkare) som producerar varme.

25. Anvand inte onodigt mycket kraft for att oppna fronten eller oversidan, eftersom apparaten da kan

26. Byt inte eller ytta apparaten medan den ar paslagen.

27. VARNING: Risk for explosion om batterierna satts i felaktigt. Byt endast ut mot samma eller

likvardig typ. Blanda inte nya och gamla batterier.

28. Satt i batterierna ratt med + och – riktade enligt markningen pa apparaten.

31. Om batterierna lacker ska du ta ur batterierna och rengora batterifacket noga. Undvik kontakt med

33. Ta inte isar eller forstor batterierna, kasta dem inte i eld. Kassera i enlighet med bruksanvisningen.

Far ej kastas tillsammans med hushallsavfallet.

35. For att forhindra att produkten forstors eller risken for brand ska levande ljus eller annan oppen eld

alltid hallas pa avstand fran produkten.

36. Siror och illustrationer i denna bruksanvisning ar endast avsedda som referensmaterial och kan

skilja sig fran produktens faktiska utseende. Produktens design och specikationer kan andras utan foregaende meddelande darom.

37. Omåttligt ljudtryck från hörlurar eller headsets kan orsaka hörselförlust.

AVSEDD ANVANDNING Den här enheten är avsedd för att spela upp ljud och videosignaler. All annan användning kan leda till skador på produkten eller personskador. Imtron GmbH tar inget ansvar för skador på produkten, egendomsskador eller personskador som uppstår på grund av vårdslös eller felaktig användning av produkten, eller användning av produkten på ett sätt som inte uppfyller tillverkarens avgivna syfte. IM_OPD250_171227_V03_HR.indb 114 27/12/17 2:26 pm115

Växla DVD-spelaren mellan påslagen och standby-läge

2. 0-9/10+ Si er-knappar

Välj ett numrerat alternativ i menyn

Öppna systeminställningsmenyn

Hoppa till en viss tid på en skiva

Stoppa uppspelningen

Snabbspola framåt/bakåt under uppspelningen

Återgå till rotmenyn under normal uppspelning och tvärt om

Visa handlingen från 2 olika vinklar

Välj slowmotion-uppspelningsnivån

19. PREV / NEXT -knapp

Hoppa till föregående/nästa kapitel/ spår

20. Play / Pause -knapp

Starta/pausa en uppspelning

Upprepa uppspelningen

Rensa den inmatade si ran i SEARCH- och PROG-läge

Programmera uppspelningssekvenser

Under uppspelningen, tryck era gånger för att visa för uten uppspelningstid, språk, etc. beroende på den skiva som är isatt

Tryck era gånger under uppspelning- en för att visa eller ändra undertexter

Öppna och stäng luckan för skivfacket KOMPONENTER Huvudenhet A. Lucka skivtallrik B. Strömindikator C. IR-Sensor D. USB-uttag E. knapp F. knapp G. knapp H. knapp

• Ta försiktigt upp produkten och tillbehören ur originalförpackningen. Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.

• Kontrollera leveransens innehåll, så att alla delar nns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart.

• När du har packat upp produkten, läs vidare i kapitlet Rengöring och skötsel. ANVÄNDNING Att sätta i ärrkontrollens batterier

Öppna batteriskyddet på baksidan av ärrkontrollen. Sätt i 2 batterier (AAA, 1,5 V). Se till så att + och − polerna på batterierna stämmer överens med markeringen inne i facket. Stäng skyddet. Ansluta till TV Försiktig: Koppla bort AC elsladden innan någon produkt ansluts.

Anslut DVD-spelaren till en tv med en HDMI-, Video- eller S-Video-kabel. Anslut till digital förstärkare

Anslut DVD-spelarens FR- och FL-kontakten till audioingången på den digitala förstärkaren. Alternativt kan du ansluta DVD-spelaren via en OPTICAL-kabel. Sätt i strömkabeln

Tryck på SETUP knappen på ärrkontrollen. SETUP MENU kommer att visas. När du har kommit in i SETUP MENU, tryck på eller knappen för att välja önskad post, tryck därefter på ENTER knappen för att bekräfta. Tryck på knappen för att återgå till den närmast högre menynivån. För att gå ur setup trycker du på SETUP knappen igen. I SETUP MENYN kan du välja någon av följande alternativ.

• TV Display Välj TV Display i SETUP MENU och bekräfta med ENTER-knappen. Tryck på knappen eller för att välja önskat format, och tryck sedan på ENTER-knappen för att bekräfta. Notera: Bildförhållandet beror på det inspelade formatet på skivan. Vissa skivor kanske inte kan visa bilder i det bildförhållande du väljer. Om du spelar upp en skriva som är inspelad i 4:3-format på en wide screen-tv visas svarta band på vänster och höger sida av skärmen. Du måste justera skärminställningen efter den typ av tv som du har.

• Vinkelmärke Välj Angle Mark i SETUP MENU och bekräfta med ENTER-knappen. Tryck på knappen eller för att slå på eller av vinkeln. Tryck på ENTER-knappen för att bekräfta.

Anslut DVD-spelare till TV:n med en HDMI-, Video- eller SCART-kabel. Ljud

Anslut DVD-spelarens R och L uttag till ljudingången på TV:n. Notera: Endast nödvändigt när anslutning sker via Video-kabel. IM_OPD250_171227_V03_HR.indb 116 27/12/17 2:26 pm117

• Skärmspråk Välj OSD Language i SETUP MENU och bekräfta med ENTER-knappen. Tryck på knappen eller för att välja önskat språk. Tryck på ENTER-knappen för att bekräfta.

• Closed Captions (undertexter) Closed captions är data som är dold i videosignalen på vissa skivor. Notera: Innan du väljer denna funktion, se till att skivan innehåller closed captions-information och att din tv också har denna funktion.

• Skärmsläckare Aktivera/inaktivera skärmsläckaren. Notera: Alla spelare stödjer inte denna funktion.

• AUTO Standby Ställ in den automatiska standby-tiden för DVD-spelaren. AUDIOINSTÄLLNINGSSIDA

Välj Audio i inställningsmenyn. Tryck på knappen eller för att välja önskat alternativ, och tryck sedan på ENTER-knappen för att bekräfta.

• HÖGTALARINSTÄLLNING Detta alternativ används för att ställa in 5.1-kanalshögtalarna.

• DIGITAL AUDIO Detta alternativ används för att välja SPDIF-utgången och LPCM spdif-utgångens hastighet.

• DOLBY DIGITAL Alternativen inkluderar Dual Mono och Dynamic.

• EQUALIZER Detta alternativ används för att ställa in equalizern: - SOUND MODE - BASS BOOST - SUPER BASS - TREBLE BOOST VIDEOINSTÄLLNINGSSIDA

Välj Video i SETUP MENU. Tryck på knappen eller för att välja önskat alternativ, och tryck sedan på ENTER-knappen för att bekräfta.

• RESOLUTION (upplösning) Detta alternativ används för att ställa in upplösningen.

• COLOR SETTING (färginställning) Här kan du ställa in olika färginställningar: - SHARPNESS - BRIGHTNESS - CONTRAST - HUE - SATURATION

• HDMI SETUP (HDMI-inställning) Ställ in alternativen för HDMI. - HDMI: ON or OFF

Välj Audio i inställningsmenyn. Tryck på knappen eller för att välja önskat alternativ, och tryck sedan på ENTER-knappen för att bekräfta.

• DOWNMIX Detta alternativ används för att ställa in R/L och stereokanalens högtalare.

Välj Video i SETUP MENU. Tryck på knappen eller för att välja önskat alternativ, och tryck sedan på ENTER-knappen för att bekräfta.

• VIDEOUTMATNING Inställning av alternativen relaterat till SCART.

• RESOLUTION (upplösning) Detta alternativ används för att ställa in upplösningen.

• COLOR SETTING (färginställning) Här kan du ställa in olika färginställningar: - SHARPNESS - BRIGHTNESS - CONTRAST - HUE - SATURATION

• HDMI SETUP (HDMI-inställning) Ställ in alternativen för HDMI. - HDMI: ON or OFF

Välj PREFERENCE SETUP i SETUP MENU. Tryck på knappen eller för att välja önskat alternativ, och tryck sedan på ENTER-knappen för att bekräfta.

• TV TYPE (TV-typ) Välj det färgsystem som motsvarar din tv för AV-utmatning: - PAL - AUTO - NTSC

• AUDIO Välj ett språk för ljudet (om tillgängligt). - ENGLISH - FRENCH - GERMAN - ITALIAN - SPANISH - SWEDISH - DUTCH

• SUBTITLE (undertext) Välj ett språk för undertexten (om tillgängligt). - ENGLISH - FRENCH - GERMAN - ITALIAN - SPANISH - SWEDISH - DUTCH - OFF

• DISC MENU (skivmeny) Välj ett språk för skivmenyn (om tillgängligt). - ENGLISH - FRENCH - GERMAN - ITALIAN - SPANISH - SWEDISH - DUTCH

• PARENTAL (barnlås) Här kan du ställa in DVD-spelarens barnlåsinställning.

Notera: Ett lösenord krävs för att ställa in barnlåsinställningen.

• DEFAULT (standard) Återställ DVD-spelaren till fabriksinställningarna. IM_OPD250_171227_V03_HR.indb 118 27/12/17 2:26 pm119

Välj PASSWORD SETUP i SETUP MENU. Tryck på knappen eller för att välja önskat alternativ, och tryck sedan på ENTER-knappen för att bekräfta.

• PASSWORD MODE (lösenordsläge) Här kan du slå på/av lösenordsläget. Notera: Om lösenordesläget är inställt på avstängt kontrolleras inte lösenordet när barnlåsnivån ändras.

• PASSWORD (lösenord) Här kan du ställa in eller ändra lösenordet. Notera: Om du glömmer ditt lösenord, använd då det universella lösenordet 1369 för att låsa upp. DVD uppspelning Öppna skivfacket och sätt i en DVD. DVD-uppspelningsmenyn kommer att visas. OPEN/CLOSE (ÖPPNA/STÄNG) Tryck för att mata ut CD/DVD. STOP (STOPP) För att stoppa uppspelningen tillfälligt, tryck en gång. För att stoppa uppspelningen helt, tryck två gånger. PLAY/PAUSE (SPELA/PAUS) För att pausa uppspelningen tillfälligt, tryck en gång. För att återuppta uppspelningen, tryck igen.

SKIP FORWARD/BACKWARD

(HOPPA FRAMÅT/BAKÅT) Tryck under uppspelning på för att hoppa till nästa kapitel ellerr för att hoppa till föregående kapitel.

SEARCH FORWARD/BACKWARD

(SÖK FRAMÅT/BAKÅT) Tryck under uppspelning på för att snabbspola framåt i det aktuella kapitlet eller för att spola bakåt i det aktuella kapitlet. REPEAT PLAYBACK (UPPREPA UPPSPELNING) Tryck, under uppspelning, upprepade gånger på REPEAT knappen för att aktivera följande upprepningsfunktioner: DVD Upprepa kapitel/Upprepa titel/Upprepning av CD/VCD(PBC av) Upprepa en/Upprepa alla/Upprepning av MP3/MP4/MPEG4 Upprepa en/Upprepa mappen/Upprepa av ON-SCREEN INFORMATION (PÅ-SKÄRM INFORMATION) Tryck, under uppspelning, upprepade gånger på DISPLAY knappen för att visa skivans information om titlar, kapitel, för uten uppspelningstid, språk etc., beroende på den skiva som matats in. SUBTITLE (UNDERTEXT) Tryck SUBTITLE (undertitel) knappen upprepade gånger för att ändra undertitelspråk. AUDIO (LJUD) Tryck AUDIO (ljud) knappen upprepade gånger för att ändra ljudspråk. TITLE Tryck TITLE knappen för att stoppa uppspelningen och återgå till skivmenyn. ANGLE (VINKEL) Tryck ANGLE (vinkel) knappen för att ändra vinkel. PROGRAM Tryck PROG knappen för att ställa in ordningen för er titlar eller sektioner. DVD Repeat chapter/Repeat title/Repeat All CD/VCD(PBC o) Repeat Track/Repeat All MP3 Single/Repeat One/Repeat Folder/Folder/Shue/Random MP4/MPEG4 Single/Repeat One/Repeat Folder/Shue/Random IM_OPD250_171227_V03_HR.indb 119 27/12/17 2:26 pm120

MP3/JPEG/MPEG4 uppspelning Tryck på eller knappen för att välja rotkatalog och tryck därefter på ENTER knappen för att gå in i underkatalogen. Tryck på eller knappen för att välja önskat spår och tryck sedan på ENTER eller knappen för att starta musik- eller lmuppspelning. Upprepa För att växla till olika upprepningsuppspelningsmod. REPEAT FOLDER FOLDER SHUFFLE RANDOM SINGLE REPEAT ONE BILD CD-uppspelning Tryck på eller knappen för att välja rotkatalog och tryck därefter på ENTER knappen för att gå in i underkatalogen.

1. Tryck på eller knappen för att välja önskad bild.

2. Tryck sedan på ENTER eller P L AY knappen för att visa bilden på skärmen. Om du vill gå tillbaka till

den övre menyn trycker du på eller knappen för att välja och trycker därefter på ENTER knappen.

• Bildrotering I bilduppspelningsläge:

1. Tryck på eller knappen för att rotera bilden.

2. Tryck på PROG knappen för att ändra till bildskanningsläge.

Sätt i ett USB-minne med MP3/MP4/MPEG4 musik ler. Obs: Anslut USB-enheten direkt till enhetens USB-port. Det rekommenderas inte att man använder någon förlängningssladd eftersom de kan orsaka störning och fel vid dataöverföring. Den här produkten stöder USB 1.1 och 2.0 upp till 32GB med lsystem FAT16 och FAT32.

RENGÖRING OCH SKÖTSEL

• Koppla bort DVD-spelaren från elanslutningen innan rengöring.

• Rengör DVD-spelaren med en mjuk duk. Använd aldrig substanser som sprit, kemikalier eller hushållsrengöringsmedel på DVD-spelaren.

• Torka bort vattendroppar så fort som möjligt, för att undvika deformering eller att färgerna bleknar. IM_OPD250_171227_V03_HR.indb 120 27/12/17 2:26 pm121

FELSÖKNING Om problem uppstår under användningen, se följande tabell. Om problemet inte kan lösas enligt beskrivningen som anges under Lösning, kontakta tillverkaren. Problem Möjliga orsaker Lösning Ingen bild eller ljud • Strömavbrott • Kontrollera att elkontakten är på.

• Kontrollera att utgående ström fungerar.

• Kontrollera att elkabeln inte är skadad.

• Kontrollera att elkontakten är ordentligt ansluten till uttaget. Bild men inget ljud • Avbruten audio- anslutning

• Kontrollera att ljudkontakten är ordentligt ansluten.

• Kontrollera att ljudkontakten inte är skadad.

• Kontrollera att volymen är på i VOUCH-inställningen.

• Kontrollera att du har ställt in spelarens AUDIO- inställningar korrekt.

• Kontrollera att du har matat in korrekt AV ingång för din TV.

• Kontrollera att ljudet inte står på tyst. Ljud men ingen bild

• Avbruten video- anslutning

• Kontrollera att videokontakten är ordentligt ansluten.

• Kontrollera att du har matat in korrekt AV ingång för din TV.

• Kontrollera att videokontakten inte är skadad.

• Kontrollera att du har ställt in spelarens VIDEO- inställningar korrekt. Dålig bild eller dåligt ljud

• Felaktig audio-inställning

• Kontrollera att du har ställt in spelarens AUDIO- inställningar korrekt.

• Kontrollera att skivan inte är repig eller äckig.

• Kontrollera att AV-anslutningen eller den utgående terminalen inte är skadad. BAD DISC visas • Låg DVD-kvalitet • Kontrollera att skivan inte är deformerad eller skadad.

• Kontrollera att skivan inte är äckig eller skadad.

• Kontrollera att skivformatet är kompatibelt med spelaren.

• Kontrollera om du har försökt spela upp en mjukva- ru-CD. Starta om spelaren om du har gjort det. Fjärrkontrollen fungerar inte

• Batterierna är urladdade

• Hinder mellan ärrkontrollen och DVD- spelaren

• Säkerställ att huvudenhetens STRÖM-knapp är påslagen.

• Kontrollera att ärrkontrollens batterier fungerar.

• Rikta ärrkontrollen direkt mot spelarens IR-sensor.

• Ta bort alla hinder mellan ärrkontrollen och IR-sensorn. Enheten fungerar inte

• På grund av elektrostatisk urladdning

• Stäng av strömmen och sätt sedan på den igen. NO DISC visas • Låg DVD-kvalitet

• DVD-skivan ej isatt korrekt

• Kontroller att du har satt i skivan i facket.

• Kontrollera att skivan inte är upp och ner.

• Kontrollera att skivan inte är deformerad, äckig eller repad. Ingen uppspelning av ACC/WMA- ler

• Denna produkt stödjer endast MP2/MP3/AC3- ler.

• Sätt i en mediakälla med MP2/MP3/AC3- ler. Ingen uppspelning av Divx3.11/4/5/6- ler.

• Denna produkt stödjer endast MPEG2/MPEG4/ XVID- ler.

• Sätt i en mediakälla med MPEG2- (ej högre än 720 x 576)/MPEG4- (ej högre än 800 x 600)/XVID- ler IM_OPD250_171227_V03_HR.indb 121 27/12/17 2:26 pm122

SPECIFIKATION DISPLAYFUNKTIONER Videostandard NTSC/PAL Skivor kompatibilitet MPEG4, DVD, DVD+/-R/RW, VCD, JPEG. CD-DA, CD-R, CD-RW VIDEO UT Video ut 1.0 V (p-p) / 75 Q, synk. negativ polaritet LJUD UT Ljud utgående nivå 2 V rms -1/+0.2 Frekvenssvar 20 Hz till 20 kHz S/N förhållande > 90 dB Total harmonisk distorsion < 0.025 % EFFEKTKRAV Ingående ström 100 - 240 V~, 50/60 Hz Strömförbrukning < 8 W ANSLUTNINGAR Ingång USB 1 Utgång R/L 1 SCART 1 Video 1 HDMI 1 AVYTTRING Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information. Gör dig av med batterierna på ett miljövänligt sätt. Släng inte batterier i hushållssoporna. Använd återvinnings och uppsamlingssystemet i din kommun eller kontakta den återförsäljare där du köpte produkten. IM_OPD250_171227_V03_HR.indb 122 27/12/17 2:26 pm123
