BRUKSANVISNING AR 1835 AL-KO

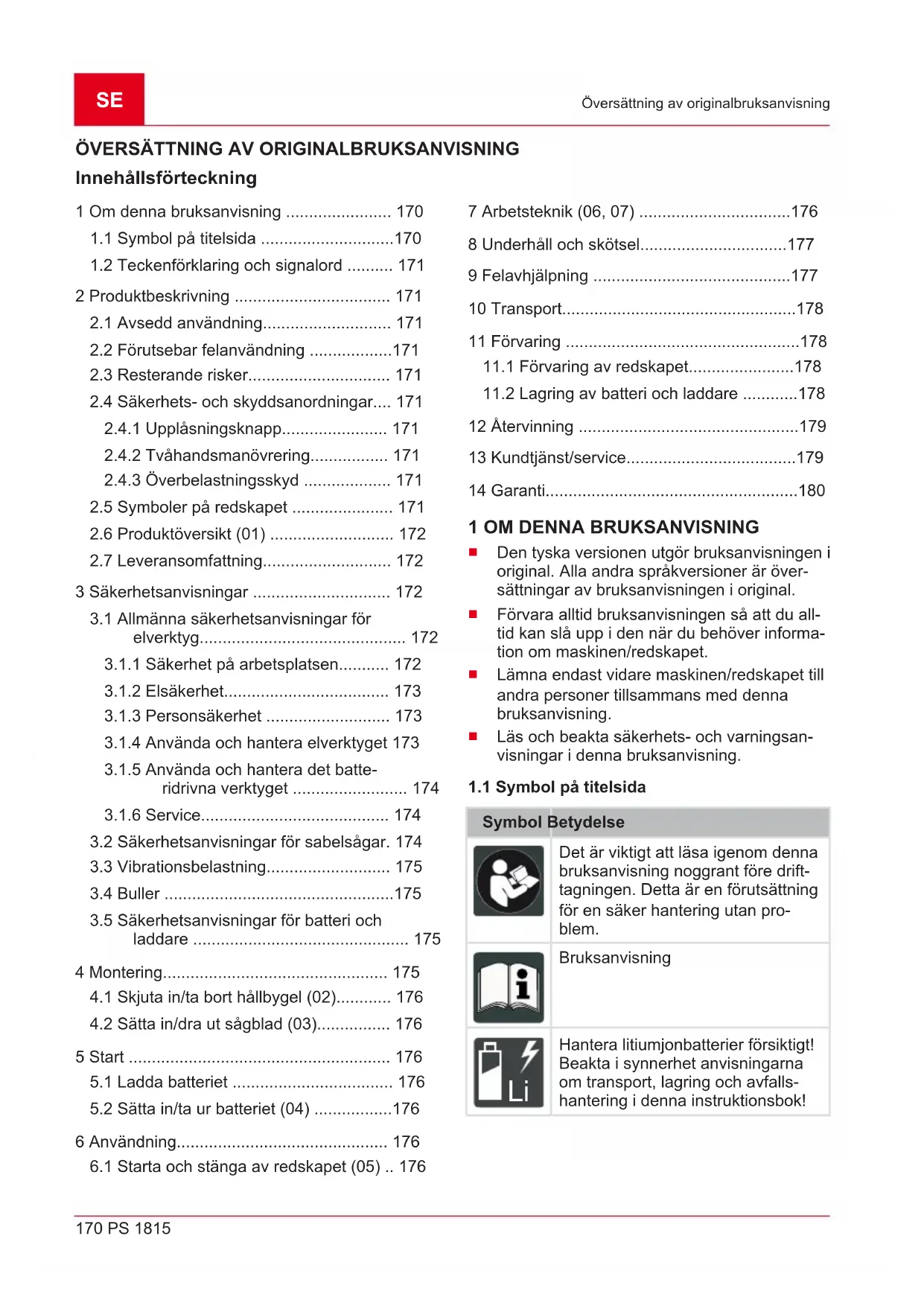

Innehållsförteckning 1 Om denna bruksanvisning ....................... 170

1.1 Symbol på titelsida .............................170

1.2 Teckenförklaring och signalord .......... 171

2.2 Förutsebar felanvändning ..................171

2.3 Resterande risker............................... 171

2.4 Säkerhets- och skyddsanordningar.... 171

3.1 Allmänna säkerhetsanvisningar för

elverktyg............................................. 172

3.1.1 Säkerhet på arbetsplatsen........... 172

3.1.4 Använda och hantera elverktyget 173

3.1.5 Använda och hantera det batte-

3.2 Säkerhetsanvisningar för sabelsågar. 174

3.5 Säkerhetsanvisningar för batteri och

6.1 Starta och stänga av redskapet (05) .. 176

11.2 Lagring av batteri och laddare ............178

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen/redskapet.

Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfalls- hantering i denna instruktionsbok!443170_a 171 Produktbeskrivning

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall el- ler svåra personskador. VARNING! Anger en potentiellt farlig situa- tion, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig si- tuation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte und- viks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING Denna bruksanvisning beskriver en handstyrd batteridriven sticksåg med uttagbart batteri. Redskapet får endast användas tillsammans an- givet litiumjon-batteri och laddare enligt Tekniska data. För mer information om batterier och ladda- re, se separat anvisning:

Bruksanvisning 443131: Laddare OBS! Risk för skador på maskin och batteri. Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen eller batteriet skadas.

Använd endast maskinen med föreskrivet batteri.

2.1 Avsedd användning

Sticksågen är avsedd för att såga grenar, trälis- ter, mjuk metall (t.ex. koppar, bly), plast, lätta plattor, gipskartongplattor och liknande. Använd avsedda sågblad för respektive material (se Tek- niska data). Sticksågen måste ligga fast mot materialet. Snit- ten är raka vid användning av bred sågblad. Det går att såga kurvor med smala sågblad. Maximalt tillåten materialbredd får inte överskridas. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen går förlorad och varje ansvar för skador på användaren eller tred- je part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Redskapet är inte konstruerat för yrkesmäs- sig användning, t.ex. i allmänna parker, spor- tanläggningar eller jord- och skogsbruk.

Använd inte redskapet när det regnar.

2.3 Resterande risker

Även vid korrekt användning av maskinen finns det alltid kvarvarande risker som inte helt kan eli- mineras. Beroende på hur maskinen används kan man av dess typ och konstruktion förutse föl- jande risker:

Kontakt med sågbladet (risk för skärskada).

Plötslig och oförutsedd maskinrörelse (risk för skärskada).

Delar lossnar från sågbladet, t.ex. när red- skapet fastnar (snitt/risk för personskador).

Lossning av delar från det material som bear- betas.

Negativ inverkan på hörseln under arbetet om man inte bär hörselskydd.

2.4 Säkerhets- och skyddsanordningar

VARNING! Risk för personskador. Defek- ta eller funktionslösa säkerhets- och skyddsan- ordningar kan medföra allvarliga personskador.

Reparera defekta säkerhets- och skyddsan- ordningar omedelbart.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

2.4.1 Upplåsningsknapp

Redskapet har en låsknapp för strömbrytaren för att förhindra en oavsiktlig start.

2.4.2 Tvåhandsmanövrering

Redskapet är utrustat med tvåhandsmanövrering för att undvika skador på händerna.

2.4.3 Överbelastningsskyd

Redskapet är utrustat med ett överbelastnings- skydd som utlöser vid överbelastning (t.ex. in- klämt sågblad). Redskapet kan startas igen efter en kortare av- kylningsfas.

2.5 Symboler på redskapet

Symbol Betydelse Var särskilt försiktig när du hanterar maskinen!SE 172 PS 1815 Säkerhetsanvisningar Symbol Betydelse Läs bruksanvisningen före idrifttag- ningen! Bär hörselskydd! Använd ögonskydd! Bär munskydd! Använd inte kedjesågen när det regnar! Skydda från väta! Bränn inte maskinen!

2.6 Produktöversikt (01)

Nr. Komponent 1 Bakre handtag 2 Strömbrytare 3 Låsknapp för strömbrytare 4 Främre handtag 5 Låsknapp för hållbygel 6 Hållbygel 7 Sågblad 8 Fotplatta 9 Klämring för sågblad 10 Arbetsbelysning 11 Bruksanvisning 12 Batteri* 13 Laddare* **Medföljer ej, men kan beställas under följande artikelnummer: Se Tekniska data.

2.7 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med: Nr. Komponent 1 Batteridriven sticksåg 2 Hållbygel 3 Sågblad för trä 4 Sågblad för metall 5 Sågblad för plast 6 Bruksanvisning batteridriven stick- såg ANMÄRKNING Batteriet och batteriladdaren ingår inte i leveransomfattningen, utan måste be- ställas extra. 3 SÄKERHETSANVISNINGAR

3.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs igenom alla säkerhetsan- visningar, anvisningar, bilder och tekniska data som gäller för detta elverktyg. Risk för el- stötar, brand och/eller allvarliga personskador fö- religger om säkerhetsanvisningar och annan in- formation inte beaktas.

Förvara säkerhetsanvisningar och infor- mation på ett säkert ställe för framtida bruk. Begreppet ”elverktyg” som används i säkerhets- anvisningarna avser nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätka- bel).

3.1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbets- området är ostädat eller dåligt belyst.

Arbeta inte med elverkyget i explosions- farlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra personer på avstånd från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.443170_a 173 Säkerhetsanvisningar

Elredskapets kontakt måste passa i elutta- get. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsam- mans med jordade elredskap. Oförändrade kontakter och passande eluttag minskar ris- ken för elstöt.

Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jor- dad.

Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.

Använd inte nätkabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elverktyget. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll nätkabeln på avstånd från hetta, olja, vassa kanter och rörliga delar. Skadade el- ler tilltrasslad nätkablar ökar risken för elstö- tar.

Använd vid arbete utomhus enbart för- längningskablar som är avsedda för utom- husbruk. Med förlängningskablar som är av- sedda för utomhusbruk minskas risken för el- stötar.

Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.

Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött el- ler är påverkad av droger, alkohol eller lä- kemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till all- varliga personskador.

Bär personlig skyddsutrustning och an- vänd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. and- ningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.

Se till att redskapet inte kan startas oav- siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till ström- försörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredska- pet eller om det är påslaget när det ansluts till strömförsörjningen.

Ta bort inställningsverktygen och skruv- nycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en ro- terande del kan leda till personskador.

Undvik att arbeta i onormala kroppsställ- ningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd si- tuation.

Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande klä- der, smycken eller långt hår kan fastna i de rörliga delarna.

Om spånsug och andra upptagningsan- ordningar kan monteras ska dessa anslu- tas och användas på föreskrivet sätt. An- vändning av dammuppsugning kan minska risken för skador förorsakade av damm.

Invagga dig inte i falsk säkerhet. Missakta inte gällande säkerhetsregler för elverktyg även om du efter längre tids användning känner till hur elverktyget ska användas. Oaktsamt agerande kan inom bråkdelar av en sekund leda till allvarliga personskador.

3.1.4 Använda och hantera elverktyget

Överbelasta inte elverktyget. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektom- rådet.

Använd inte elredskap med defekta ström- brytare. Ett elredskap som inte längre kan kopplas till eller ifrån är farligt och måste re- pareras.

Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, by- ter insatsverktygsdelar eller lägger undan elverktyget. Dessa försiktighetsåtgärder för- hindrar att elredskapet startas oavsiktligt.

Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda elverktyget. Elred- skap är farliga om de används av oerfarna personer.

Var noga med underhållet av elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar ärSE 174 PS 1815 Säkerhetsanvisningar skadade och påverkar elredskapets funk- tion. Lämna in verktyget för att reparera skadade delar innan det tas i bruk. Många olyckor orsakas av dåligt underhållna elred- skap.

Se till att skärverktygen är vassa och re- na. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

Använd elverktyg, insatsverktyg osv. en- ligt dessa anvisningar. Ta hänsyn till ar- betssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.

Håll handtagen torra, rena och fria från ol- ja och fett. Om handtagen är smorda kan el- verktyget inte manövreras och hållas under kontroll i en oförutsedd situation.

3.1.5 Använda och hantera det batteridrivna

Ladda enbart batterierna i laddare som re- kommenderas av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.

Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.

Förvara batterier som inte används på till- räckligt avstånd från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.

Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögo- nen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirrita- tioner eller brännskador.

Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.

Utsätt inte batteriet för eld eller höga tem- peraturer. Eld eller temperaturer över 130°C kan orsaka explosioner.

Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna verk- tyget utanför temperaturområdet som anges i bruksanvisningen. En felaktig ladd- ning eller laddning utanför tillåtet temperatur- område kan förstöra batteriet och höja risken för brand.

Låt endast kvalificerad personal reparera ditt elredskap under användande av origi- nalreservdelar. Detta garanterar att elverkty- get förblir säkert.

Underhåll aldrig skadade batterier. Batte- rierna får endast underhållas av tillverkaren eller behörig kundtjänst.

3.2 Säkerhetsanvisningar för sabelsågar

Håll elverktyg i de isolerade handtagen när du utför arbeten, vid vilka insatsverk- tyget kan komma i kontakt med dolda strömledningar. Om redskapet kommer i kontakt med en strömförande kabel kan även redskapets metalldelar bli strömförande och förorsaka elstötar.

Sätt fast och säkra arbetsstycket med tvingar eller montera på ett stabilt under- lag på annat sätt. Håll inte arbetsstycket mot kroppen eller bara med handen utan någon form av säkring, du kan förlora kontrollen över arbetsstycket.

Håll händerna borta från skärområdet. Grip inte under arbetsstycket. Vid kontakt med sågbladet finns risk för personskador.

För endast elverktyget mot arbetsstycket när det är påslaget. Det finna annars risk för bakslag om insatsverktyget fastnar i arbetss- tycket.

Se till att fotplattan ligger emot arbetss- tycket vid sågning. Sågbladet kan fastna och leda till att användaren förlorar kontrollen över elverktyget.

Frånkoppla elverktyget när arbetet har av- slutats och dra först ut sågbladet ur snit- tet när det har kommit till stillestånd. Däri- genom undviker du ett bakslag och kan lägga undan elverktyget säkert.

Använd endast intakta, felfria sågblad. Böjda eller oslipade sågblad kan gå av, inver- ka negativt på snittet eller orsaka ett bakslag.

Bromsa inte sågbladet efter frånkoppling genom att trycka emot sidan. Sågbladet kan skadas, gå av eller orsaka ett bakslag.

Spänn fast materialet ordentligt. Stötta in- te verktyget med handen eller foten. Berör443170_a 175 Montering inte några föremål eller marken med en påslagen såg. Det finns risk för bakslag.

Använd lämpliga sökinstrument för att hit- ta dolda försörjningsledningar eller anlita den lokala energileverantören för att få hjälp. Kontakt med elledningar kan leda till brand och elektriska stötar. Skador på en gasledning kan leda till explosion. Inträngning i en vattenledning orsakar materialskada.

Säkra arbetsstycket. Ett arbetsstycke i en spännanordning eller en skruvstock sitter säkrare än om det hålls fast för hand.

Vänta tills elverktyget har stannat innan du lägger ifrån dig det. Insatsverktyget kan fastna och göra att användaren förlorar kontrollen över elverktyget.

3.3 Vibrationsbelastning

VARNING! Risk för vibration. Det faktiska vibrationsemissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Be- akta följande inverkande faktorer före resp. under användningen:

Används maskinen för avsett ändamål?

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekommande fall vibra- tionshandtag monterade och fast angjorda vid maskinen?

Använd endast maskinen med det motorvarv- tal som rekommenderas för arbetet.

Felaktigt underhåll samt felaktig hantering av maskinen kan leda till högre buller och allvar- ligare vibrationer. Detta kan leda till hälsopro- blem. Stäng i sådana fall omedelbart av ma- skinen och lämna in den till en auktoriserad serviceverkstad för reparation.

Belastningen av vibration är beroende av ar- betsuppgifterna och hur maskinen används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vi- brationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med maskinen kan leda till cirkulationsbesvär för användaren, sk "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symp- tom på "vita fingrar" ska man omgående upp- söka läkare. Till symptomen hör: känslolös- het, reducerad känsel, ilningar, klåda, smär- tor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

Ta längre pauser under arbetsdagen för få vi- la från buller och vibrationer. Planera arbetet så att användning av maskinen som ger sär- skilt kraftiga vibrationer fördelas över flera ar- betsdagar.

Om du känner obehag eller noterar färgför- ändringar i huden ska du genast avbryta ar- betet med maskinen. Lägg in regelbundna vi- lopauser under arbetet. Utan tillräckliga pau- ser under arbetet kan lätt hand-arm-vibra- tionssyndrom uppstå.

Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt maskinen i enlighet med anvisningarna i bruksanvisningen.

Om maskinen används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).

Undvik allt arbete med maskinen vid tempe- raturer under 0°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i när- heten bär hörselskydd.

3.5 Säkerhetsanvisningar för batteri och

laddare Beakta säkerhetsanvisningarna för batteri och laddare i de separata bruksanvisningarna. Se:

Bruksanvisning 443131: Laddare 4 MONTERING VARNING! Risker till följd av ofullständig montering! Drift av ofullständigt monterad red- skap kan leda till allvarliga personskador.

Använd enbart redskapet när det är komplett monterat!

Sätt först i batteriet när redskapet i övrigt är färdigmonterat!SE 176 PS 1815 Start OBSERVERA! Risk för personskador. Vassa maskindelar och delar i rörelse kan orsaka personskador.

Använd alltid skyddshandskar vid montering!

4.1 Skjuta in/ta bort hållbygel (02)

Ta ur batteriet om det sitter i redskapet. Skjuta på hållbygel

1. Skjut in hållbygeln (02/1) framifrån på skenan

(02/2) tills det klickar (02/a) på plats. Ta bort hållbygel

1. Tryck in låsknappen (02/3).

2. Dra av hållbygeln framåt (02/b).

4.2 Sätta in/dra ut sågblad (03)

1. Ta ur batteriet om det sitter i redskapet.

2. Skjut tillbaka klämringen (03/1) till anslag på

redskapet (03/a). Anmärkning:Placera tummen och pekfing- ret på vänster och höger sida (03/2) om klämringen för att skjuta den.

3. Sätta in/dra ut sågblad:

Stick in sågbladet (03/3) med skaftet till anslag i sågbladsfästet (03/4) (03/b). Anmärkning:Sågbladsfästet måste vara fritt från materialrester.

ELLER: Dra ut sågblad.

4. Lossa klämringen. Klämringen går tillbaka till

utgångsläge och sågbladet är fixerat.

5. Kontrollera om sågbladet sitter fast ordentligt

i sågbladsfästet. 5 START

Beakta temperaturen för laddning av batteri, se Tekniska data. ANMÄRKNING Se detaljerade information i de separata bruksanvisningarna för batteri och laddare:

OBS! Fara kan föreligga för skador på batte- riet. Om batteriet blir kvar i redskapet efter an- vändningen kan det uppkomma skador på batte- riet.

Ta direkt ut batteriet ur redskapet efter avslu- tad användning och placera det i frostsäker förvaring.

Sätt först tillbaka batteriet omedelbart före nästa användning av redskapet. Ansluta batteriet

1. Skjut in batteriet (04/1) uppifrån på skenan

tills det klickar (04/a) på plats. Ta ur batteri

1. Tryck på låsknappen (04/2) och ta ur batteriet

(04/b). 6 ANVÄNDNING VARNING! Risk för personskador av komponenter som lossnar. Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

Kontrollera innan maskinen slås på att alla maskinkomponenter har skruvats fast.

Montera skärverktygen så att de inte kan lossna under arbetet.

6.1 Starta och stänga av redskapet (05)

1. Tryck på låsknappen (05/1).

2. Tryck på strömbrytaren (05/2) och släpp upp

låsknappen. Stänga av redskapet

1. Släpp strömbrytaren.

7 ARBETSTEKNIK (06, 07) VARNING! Fara p.g.a. löst material! Såg- ning av material som inte är fixerat kan leda till allvarliga personskador.

Såga endast i material när det är säkert fixe- rat.

Berör materialet först med handsågens såg- blad när handsågen har uppnått full hastig- het.

Kontrollera att det material som ska sågas är fast fixerat – varje materialrörelse påverkar sågningens framgång.443170_a 177 Underhåll och skötsel

Påbörja sågningen först när sticksågen har uppnått full hastighet.

Använd inte mycket kraft vid sågning, utan jämnt, lågt tryck.

Tjocka arbetsstycken: Sätt fotplattan (06/1) stadigt mot arbetsstycket (06/2) och arbeta med sticksågen långsamt och jämnt runt ar- betsstycket (06/a).

Tunna arbetsstycken: Fixera arbetsstycket (07/1) mellan hållbygeln (07/2) och fotplattan (07/3). Tryck ner sticksågen långsamt och jämnt (07/a).

Reducera trycket strax innan materialet är genomsågat.

Vänta tills sågbladet står helt stilla innan du tar bort arbetsstycket.

Sågbladet blir mycket hett när det används. Låt det svalna innan du rör vid det.

Sågdamm kan vara giftigt. Se till att arbets- platsen är väl ventilerad och använd and- ningsskyddsmask.

Sågdamm kan antända. Se till att ta bort såg- damm så snabbt som möjligt.

8 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före underhåll, sköt- sel och rengöring. Ta ut batteriet.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring. ANMÄRKNING Reparationsarbeten får en- dast genomföras av kompetent fackhandel eller servicecenter.

Utsätt inte redskapet för väta eller fukt.

Efter varje användning:

Ta ut batteriet och kontrollera om redska- pet har skadats.

Dra ut sågbladet, rengör och spraya med rostskyddande olja.

Rengör huset med en borste eller trasa. Använd inget vatten eller aggressiva ren- görings- eller lösningsmedel – Risk för korrosion och skador på plastdelarna.

Ta bort sågspån från klämringen (03/1) och sågbladsfästet (03/4) med en borste eller trasa. Droppa lite rostskyddande olja i sågbladsfästet.

Kontrollera sågbladet regelbundet. Kontakta tillverkarens kundtjänst:

Kontrollera elkontakterna avseende korro- sion. Rengör vid behov med en fin trådborste och spraya in med kontaktspray. 9 FELAVHJÄLPNING OBSERVERA! Skaderisk. Vassa redskaps- delar och delar i rörelse kan orsaka kroppsska- dor.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!

Stäng av redskapet och ta ur batteriet! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motorn går inte. Batteri saknas eller är felpla- cerat. Sätt i batteriet korrekt. Batteriet är urladdat. Ladda batteriet. Strömbrytaren är defekt. Använd inte redskapet! Kontakta tillver- karens kundtjänst. Motoreffekten avtar. Batteriet är urladdat. Ladda batteriet. Sågbladet är trubbigt. Byt ut sågbladet. Motorn stannar under sågningen. Motorn är överbelastad. Stäng av redskapet.SE 178 PS 1815 Transport Störning Orsak Åtgärd Batteriet är urladdat. Ladda batteriet. Sågbladet är trubbigt. Byt ut sågbladet. Batteriets livslängd har gått ut. Byt ut batteriet. Använd endast original- tillbehör från tillverkaren. Batteriet går inte att lad- da. Batterikontakterna är smutsi- ga.

Kontakta tillverkarens kundtjänst. Batteriet eller laddaren är de- fekt.

Beställ reservdelar enligt reservdel- skortet. Batteriet är för varmt.

Låt batteriet svalna. 10 TRANSPORT Vidta följande åtgärder före transport:

3. Förpacka batteriet enligt föreskrift (se nedan).

Batteri "B125 Li" (art.-nr. 113896) ANMÄRKNING Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar! Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast trans- porteras under vissa förutsättningar.

Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och trans- porten inte är yrkesmässig.

Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstra- tioner bör även respektera dessa anvisning- ar. I både ovan angivna fall måste man i alla händel- ser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Under- låtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transpor- tör. Vidare anvisningar om transport och frakt.

Litiumjonbatterier får endast transporteras el- ler skickas om de är oskadade.

Vid transport av laddningsbart batteri ska en- dast originallådan användas alternativt annan lämplig fraktlåda (inte ett krav om batteriets märkeffekt understiger 100 Wh).

Tejpa över exponerade batterikontakter för att förebygga kortslutningar.

Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.

Markera förpackningen på korrekt sätt och bi- foga erforderlig dokumentation för transpor- ten eller frakten.

Ta i förväg reda på huruvida transport är möj- lig med din utvalda transportör och förevisa förpackningen. Vi rekommenderar att man tar kontakt med speci- alist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella före- skrifter. 11 FÖRVARING

Ta ut batteriet ur redskapet efter varje an- vändning.

Rengör redskapet noggrant och sätt på even- tuella skyddskåpor.

Förvara redskapet i ett torrt, låsbart utrymme utom räckhåll för barn. Vid uppehåll som varar mer än 30 dagar ska föl- jande arbeten genomföras:

Rengör redskapet grundligt och förvara det i ett torrt utrymme.

11.2 Lagring av batteri och laddare

ANMÄRKNING Se de separata bruksanvis- ningarna för batteri och laddare för närmare infor- mation.443170_a 179 Återvinning 12 ÅTERVINNING Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbygg- da måste avlägsnas före återvinningen! Åter- vinningen regleras i den särskilda batteriför- ordningen.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att av- lägsna eventuella personuppgifter på den ut- rustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk bu- tik och online) i den mån handlaren är förplik- tigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för bat- terityp och kemiska system och beakta anvis- ningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet in- skränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An- vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kad- mium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma åter- lämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensam- ma återlämningssystemet) Ovanstående gäller bara för apparater, som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contactsSE 180 PS 1815 Garanti 14 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.443170_a 181 Oversettelse av den originale bruksanvisningen
