KÄYTTÖOHJE AR 1835 AL-KO

3.1.3 Personsäkerhet

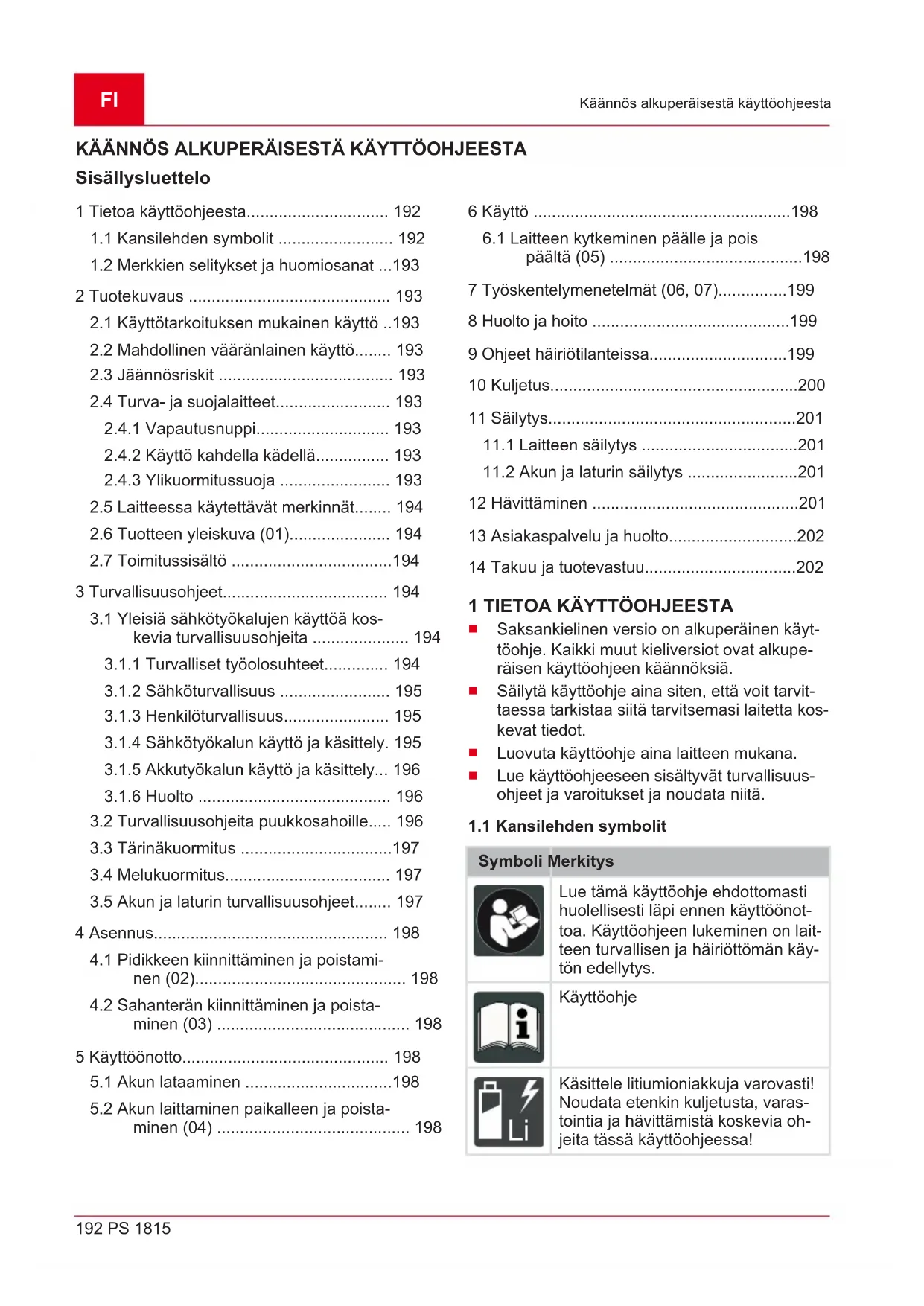

1.2 Merkkien selitykset ja huomiosanat ...193

2 Tuotekuvaus ............................................ 193

2.1 Käyttötarkoituksen mukainen käyttö ..193

2.2 Mahdollinen vääränlainen käyttö........ 193

2.3 Jäännösriskit ...................................... 193

2.4 Turva- ja suojalaitteet......................... 193

2.4.1 Vapautusnuppi............................. 193

2.4.2 Käyttö kahdella kädellä................ 193

2.4.3 Ylikuormitussuoja ........................ 193

2.5 Laitteessa käytettävät merkinnät........ 194

2.6 Tuotteen yleiskuva (01)...................... 194

3.1 Yleisiä sähkötyökalujen käyttöä kos-

kevia turvallisuusohjeita ..................... 194

3.1.1 Turvalliset työolosuhteet.............. 194

3.1.4 Sähkötyökalun käyttö ja käsittely. 195

3.1.5 Akkutyökalun käyttö ja käsittely... 196

3.1.6 Huolto .......................................... 196

3.2 Turvallisuusohjeita puukkosahoille..... 196

3.5 Akun ja laturin turvallisuusohjeet........ 197

4 Asennus................................................... 198

4.1 Pidikkeen kiinnittäminen ja poistami-

nen (02).............................................. 198

4.2 Sahanterän kiinnittäminen ja poista-

5.2 Akun laittaminen paikalleen ja poista-

minen (04) .......................................... 198 6 Käyttö ........................................................198

6.1 Laitteen kytkeminen päälle ja pois

12 Hävittäminen .............................................201 13 Asiakaspalvelu ja huolto............................202 14 Takuu ja tuotevastuu.................................202

Saksankielinen versio on alkuperäinen käyt- töohje. Kaikki muut kieliversiot ovat alkupe- räisen käyttöohjeen käännöksiä.

Säilytä käyttöohje aina siten, että voit tarvit- taessa tarkistaa siitä tarvitsemasi laitetta kos- kevat tiedot.

Luovuta käyttöohje aina laitteen mukana.

Lue käyttöohjeeseen sisältyvät turvallisuus- ohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönot- toa. Käyttöohjeen lukeminen on lait- teen turvallisen ja häiriöttömän käy- tön edellytys. Käyttöohje

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varas- tointia ja hävittämistä koskevia oh- jeita tässä käyttöohjeessa!443170_a 193 Tuotekuvaus

1.2 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran ai- heuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaaral- lista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS Tässä käyttöohjeessa kuvataan käsin ohjattavaa, irrotettavalla akulla varustettua puukkosahaa. Laitteessa saa käyttää vain teknisissä tiedoissa mainittuja litiumioniakkuja ja latureita. Lisätietoja akuista ja latureista löydät niiden erillisistä ohjeis- ta:

Käyttöohje 443130: Akut

Käyttöohje 443131: Laturit HUOMAUTUS! Laite- ja akkuvaurioiden vaa- ra. Jos laitteessa käytetään sopimattomia akkuja, laite ja akut voivat vaurioitua.

Käytä laitetta vain ilmoitetuilla akuilla.

2.1 Käyttötarkoituksen mukainen käyttö

Puukkosaha on tarkoitettu oksien, puulistojen, pehmeän metallin (esim. kuparin, lyijyn), muovin, kuitulevyjen, kipsilevyjen ym. leikkaamiseen. On käytettävä kullekin materiaalille tarkoitettuja sa- hanterätyyppejä (katso tekniset tiedot). Puukkosahan on sahattaessa oltava tiiviisti kiinni työkappaleessa. Leveiden sahanterien leikkaus- jälki on suora. Kapeilla sahanterillä voidaan tehdä kaarevia sahauksia. Sahattavan kappaleen enim- mäiskokoa ei saa ylittää. Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituk- sesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuu- den menettäminen sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

2.2 Mahdollinen vääränlainen käyttö

Laitetta ei ole tarkoitettu ammattimaiseen käyttöön yleisissä puistoissa ja urheilukentillä eikä maa- ja metsätaloudessa.

Älä käytä laitetta sateella.

Asianmukaisesti käytettynäkin laitteeseen liittyy aina tiettyjä jäännösriskejä, joita ei voida koko- naan sulkea pois. Laitteen tyypin ja rakenteen vuoksi seuraavia jäännösriskejä voi esiintyä käyt- tötavan mukaan:

Sahanterän koskettaminen (viiltovammojen vaara).

Laitteen äkilliset ja ennakoimattomat liikkeet (viiltovammojen vaara).

Sahanterän osien irtoaminen esim. laitteen ollessa vinossa (viiltovammojen vaara / louk- kaantumisvaara).

Työkappaleen osien irtoaminen.

Kuulon vaurioituminen työskenneltäessä, jos kuulonsuojaimia ei käytetä.

2.4 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara. Vialli- set turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheut- taa vakavia vammoja.

Korjauta vialliset turvalaitteet ja suojukset.

Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

Laitteessa on tahattoman käynnistämisen estämi- seksi virtakytkimen vapautusnuppi.

2.4.2 Käyttö kahdella kädellä

Laite on tarkoitettu käytettäväksi kahdella kädel- lä, jotta vältetään käsien loukkaantumista.

2.4.3 Ylikuormitussuoja

Laite on varustettu ylikuormitussuojalla, joka kyt- kee laitteen pois päältä ylikuormitustilanteessa (esim. sahanterän juuttuessa kiinni). Laitteen voi käynnistää uudelleen lyhyen jäähty- misajan jälkeen.FI 194 PS 1815 Turvallisuusohjeet

2.5 Laitteessa käytettävät merkinnät

Symboli Merkitys Käsittele erityisen varovasti! Lue käyttöohje ennen käyttöönot- toa! Käytä kuulosuojaimia! Käytä suojalaseja! Käytä hengityssuojainta! Käyttö kielletty sateessa! Suojattava kosteudelta! Älä polta laitetta!

2.6 Tuotteen yleiskuva (01)

Nro Osa 1 Takakahva 2 Virtakytkin 3 Virtakytkimen vapautusnuppi 4 Etukahva 5 Pidikkeen vapautusnuppi 6 Pidike 7 Sahanterä 8 Tukilevy 9 Sahanterän kiinnitysrengas 10 Työvalo Nro Osa 11 Käyttöohje 12 Akku* 13 Laturi*

• Ei sisälly toimitukseen. Saatavana seuraavilla tuotenumeroilla: katso tekniset tiedot.

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana: Nro Osa 1 Akkukäyttöinen puukkosaha 2 Pidike 3 Puusahanterä 4 Metallisahanterä 5 Muovisahanterä 6 Akkukäyttöisen puukkosahan käyttö- ohje HUOMAUTUS Akku ja laturi eivät sisälly toi- mitukseen, joten ne on hankittava erikseen. 3 TURVALLISUUSOHJEET

3.1 Yleisiä sähkötyökalujen käyttöä

koskevia turvallisuusohjeita VAROITUS! Lue kaikki turvallisuusoh- jeet, ohjeet, kuvaukset ja tekniset tiedot, joita tähän sähkötyökaluun liittyy. Seuraavien ohjei- den noudattamatta jättäminen voi aiheuttaa säh- köiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja ohjeet tulevaa tarvetta varten. Turvallisuusohjeissa käytettävä sähkötyökalun käsite viittaa verkkovirralla toimiviin sähkötyöka- luihin (verkkojohto) tai akkukäyttöisiin sähkötyö- kaluihin (ei verkkojohtoa).

3.1.1 Turvalliset työolosuhteet

Pidä työskentelyalue puhtaana ja huolehdi hyvästä valaistuksesta. Epäjärjestys ja työskentelyalueen heikko valaistus voivat ai- heuttaa tapaturmia.

Älä käytä sähkötyökaluja räjähdysvaaralli- sessa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut443170_a 195 Turvallisuusohjeet synnyttävät kipinöitä, jotka voivat sytyttää pö- lyn tai höyryt.

Älä päästä lapsia tai muita ulkopuolisia lä- histölle sähkötyökalun käytön aikana. Jos huomiosi kiinnittyy toisaalle, voit menettää sähkötyökalun hallinnan.

3.1.2 Sähköturvallisuus

Sähkötyökalun liitäntäpistokkeen on so- vittava pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Suojamaadoitet- tuja sähkötyökaluja ei saa käyttää pisto- kesovittimien kanssa. Muuttamattomat pis- tokkeet ja sopivat pistorasiat vähentävät säh- köiskun vaaraa.

Vältä koskettamasta maadoitettuja pinto- ja, kuten putkia, lämpöpattereita, liesiä ja jääkaappeja. Niiden koskettaminen lisää sähköiskun vaaraa.

Älä altista sähkötyökaluja sateelle tai kos- teudelle. Veden pääseminen sähkötyökalun sisälle lisää sähköiskun vaaraa.

Älä käytä liitäntäjohtoa sähkötyökalun kantamiseen, ripustamiseen tai pistok- keen irrottamiseen pistorasiasta. Pidä lii- täntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vi- allinen tai kiertynyt liitäntäjohto lisää sähköis- kun vaaraa.

Jos sähkötyökalua käytetään ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvia jat- kojohtoja. Ulkokäyttöön soveltuvan jatkojoh- don käyttäminen vähentää sähköiskun vaa- raa.

Käytä vikavirtasuojakytkintä, jos sähkö- työkalua joudutaan käyttämään kosteassa ympäristössä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.1.3 Henkilöturvallisuus

Ole sähkötyökalua käyttäessäsi aina valp- paana, tarkkaile toimintaasi ja työskentele huolellisesti. Älä käytä sähkötyökalua ol- lessasi väsynyt tai huumeiden, alkoholin tai lääkityksen alaisena. Pienikin tarkkaa- vaisuuden herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavia vam- moja.

Käytä henkilönsuojaimia. Käytä aina suo- jalaseja. Sähkötyökalun edellyttämien henki- lönsuojainten, kuten hengityksensuojaimen, pitävien turvakenkien, suojakypärän tai kuu- lonsuojainten, käyttö pienentää loukkaantu- misen vaaraa.

Estä laitteen käynnistyminen vahingossa. Varmista, että sähkötyökalu on kytketty pois päältä ennen työkalun liittämistä verkkovirtaan, akun laittamista paikalleen tai työkalun nostamista tai kantamista. Jos pidät sormeasi virtakytkimellä sähkötyökalua kantaessasi tai liität työkalun verkkovirtaan sen ollessa kytketty päälle, seurauksena voi olla tapaturmia.

Poista säätötyökalut tai avaimet ennen sähkötyökalun kytkemistä päälle. Sähkö- työkalun pyörivään osaan jäänyt työkalu tai avain voi aiheuttaa vammoja.

Vältä epänormaaleja asentoja. Seiso tuke- vassa asennossa ja säilytä aina tasapai- no. Siten pystyt hallitsemaan sähkötyökalua myös odottamattomissa tilanteissa.

Käytä asianmukaista vaatetusta. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

Jos työkaluun voi liittää pölynpoisto- tai pölynkeruulaitteita, niitä on käytettävä ai- na ja asianmukaisesti. Pölynpoistolaitteen käyttö voi vähentää pölystä aiheutuvia vaaro- ja.

Älä tuudittaudu virheelliseen turvallisuu- den tunteeseen ja lakkaa noudattamasta sähkötyökaluja koskevia turvallisuusoh- jeita, vaikka työkalun käyttö olisi sinulle perin juurin tuttua. Huolimattomuus voi ai- heuttaa vakavia vammoja jo sekunnin murto- osassa.

3.1.4 Sähkötyökalun käyttö ja käsittely

Älä ylikuormita sähkötyökalua. Käytä aina kuhunkin työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu on tehokas ja turvalli- nen valinta ilmoitetulla tehoalueella.

Älä käytä sähkötyökalua, jonka virtakytkin on viallinen. Jos sähkötyökalun kytkeminen päälle ja pois päältä ei ole mahdollista, säh- kötyökalu on vaarallinen ja korjattava.

Irrota pistoke pistorasiasta ja/tai poista ir- rotettava akku ennen laitteen säätämistä, työvälineiden vaihtamista tai sähkötyöka- lun varastoimista. Tämä estää sähkötyöka- lun käynnistymisen vahingossa.

Säilytä sähkötyökalu lasten ulottumatto- missa. Älä anna sähkötyökalua sellaisten henkilöiden käyttöön, jotka eivät tunne si- tä tai eivät ole lukeneet tätä käyttöohjetta.FI 196 PS 1815 Turvallisuusohjeet Sähkötyökalut ovat vaarallisia kokematto- mien käyttäjien käsissä.

Huolla sähkötyökaluja ja muita välineitä huolellisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä ole jumis- sa. Tarkista myös, että mikään osa ei ole katkennut tai vioittunut siten, että se vai- kuttaa sähkötyökalun toimintaan. Korjauta vialliset osat ennen sähkötyökalun käyt- töä. Tapaturmat johtuvat yleensä siitä, että sähkötyökalua ei ole huollettu oikein.

Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut ja terävät leikkuuterät eivät juutu helposti kiinni, ja niitä on helppo ohjata.

Käytä sähkötyökaluja, välineitä ym. niiden käyttöohjeiden mukaisesti. Ota huomioon työolosuhteet ja suoritettava työ. Sähkö- työkalujen käyttö muussa kuin niiden käyttö- tarkoituksessa voi aiheuttaa vaaratilanteita.

Pidä kahvat ja tartuntapinnat kuivina, puh- taina sekä öljyttöminä ja rasvattomina. Jos kahvat tai tartuntapinnat ovat liukkaita, säh- kötyökalua on vaikea käyttää ja hallita odotta- mattomissa tilanteissa.

3.1.5 Akkutyökalun käyttö ja käsittely

Käytä akkujen lataamiseen vain valmista- jan suosittelemia latureita. Akkujen lataa- minen toisentyyppisille akuille tarkoitetulla la- turilla aiheuttaa palovaaran.

Käytä sähkötyökaluissa vain niihin tarkoi- tettuja akkuja. Muiden akkujen käyttö voi ai- heuttaa loukkaantumisia ja palovaaran.

Älä säilytä laitteesta irrotettua akkua pa- periliittimien, kolikoiden, avainten, naulo- jen, ruuvien tai muiden pienten metalliesi- neiden lähellä, sillä ne saattavat yhdistää akun navat vahingossa. Akun napojen väli- nen oikosulku voi aiheuttaa palovammoja tai tulipalon.

Jos akkua käsitellään väärin, siitä saattaa vuotaa nestettä. Vältä kosketusta nestee- seen. Jos nestettä pääsee iholle, huuhtele iho huolellisesti vedellä. Jos nestettä pää- see silmiin, huuhtele vedellä ja hakeudu lääkäriin. Akkuneste voi ärsyttää ihoa ja ai- heuttaa palovammoja.

Älä käytä vaurioitunutta tai muuttunutta akkua. Vaurioituneet ja muuttuneet akut voi- vat toimia ennakoimattomasti sekä aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaa- ran.

Älä altista akkuja tulelle tai korkeille läm- pötiloille. Tuli tai yli 130°C:n lämpötila voi aiheuttaa räjähdyksen.

Noudata latausohjeita. Älä koskaan lataa akkua tai akkukäyttöistä työkalua käyttö- ohjeessa ilmoitetun lämpötila-alueen ulko- puolella. Virheellinen lataaminen tai lataami- nen sallitun lämpötila-alueen ulkopuolella voi tuhota akun ja lisätä tulipalovaaraa.

Vain pätevät ammattihenkilöt saavat kor- jata sähkötyökaluja ainoastaan alkupe- räisvaraosia käyttäen. Tämä takaa sähkö- työkalun turvallisuuden.

Vaurioituneita akkuja ei saa huoltaa. Muut kuin valmistaja tai valmistajan valtuuttamat huoltoliikkeet eivät saa huoltaa akkuja.

3.2 Turvallisuusohjeita puukkosahoille

Pidä sähkötyökalua kiinni eristetyistä kä- densijoista suorittaessasi töitä, joiden yh- teydessä työkalu voi osua piilossa oleviin sähköjohtoihin. Jos työkalu koskettaa jän- nitteistä johtoa, laitteen metallisista osista voi tulla jännitteisiä, ja seurauksena voi olla säh- köisku.

Kiinnitä ja varmista työkappaleen kiinnitys tukevaan alustaan puristimilla tai muulla soveltuvalla tavalla. Jos pidät työkappalees- ta kiinni vain kädellä tai pidät sitä kehoasi vasten, se on epävakaa ja voit menettää hal- linnan.

Pidä kädet loitolla sahausalueelta. Älä koske työkappaleen alle. Sahanterään kos- kettaminen aiheuttaa loukkaantumisvaaran.

Ohjaa sähkötyökalu työkappaleeseen vain, kun se on päällekytketty. Muuten on vaara, että työkalu tarttuu kiinni työkappalee- seen ja aiheuttaa takapotkun.

Varmista, että tukilevy on sahauksen aika- na aina kiinni työkappaleessa. Sahanterä voi takertua kiinni ja saada aikaan sen, että menetät työkalun hallinnan.

Kytke sähkötyökalu pois päältä työvai- heen päätyttyä ja vedä sahanterä ulos vasta, kun se on pysähtynyt. Näin vältät ta- kapotkuja ja voit laskea sähkötyökalun alas turvallisesti.

Käytä vain vahingoittumattomia, moitteet- tomassa kunnossa olevia sahanteriä. Vääntyneet tai tylsät sahanterät voivat katke- ta, heikentää leikkuujälkeä tai aiheuttaa ta- kapotkun.443170_a 197 Turvallisuusohjeet

Kun olet kytkenyt sahan pois päältä, älä jarruta sahanterää sivulta painamalla. Sa- hanterä voi vahingoittua, katketa tai aiheuttaa takapotkun.

Kiinnitä kappale tukevasti. Älä tue työkap- paletta kädellä tai jalalla. Älä koske käyn- nissä olevalla sahalla esineisiin tai maa- han. On takapotkun vaara.

Etsi piilossa olevia johtoja tarkoitukseen sopivilla hakulaitteilla tai käänny energia- yhtiön puoleen. Sähköjohtoihin koskettami- nen voi aiheuttaa tulipalon ja sähköiskun. Kaasujohdon vaurioituminen voi aiheuttaa rä- jähdyksen. Vesijohtoon osuminen aiheuttaa aineellisia vahinkoja.

Varmista työkappaleen kiinnitys. Työkap- pale pysyy turvallisemmin kiinni ruuvipuristi- messa tai muussa kiinnitysvälineessä kuin kädessä.

Odota, kunnes sähkötyökalu on pysähty- nyt, ennen kuin lasket sen kädestäsi. Työ- kalu voi takertua kiinni ja saada aikaan sen, että menetät työkalun hallinnan.

VAROITUS! Tärinän aiheuttama vaara. Laitetta käytettäessä esiintyvä todellinen tärinäta- so voi poiketa valmistajan ilmoittamasta arvosta. Ota huomioon seuraavat tärinään vaikuttavat sei- kat ennen laitteen käyttöä ja laitetta käytettäessä:

Käytetäänkö laitetta sen käyttötarkoituksen mukaisesti?

Leikataanko tai työstetäänkö kasviainesta oi- kein?

Onko laite asianmukaisessa käyttökunnos- sa?

Onko terä teroitettu kunnolla ja onko laittees- sa paikallaan oikeanlainen terä?

Ovatko kahvat ja mahdolliset tärinänvaimen- nuskahvat (lisävaruste) paikallaan, ja onko ne liitetty laitteeseen pitävästi?

Käytä laitetta ainoastaan kunkin työtehtävän vaatimalla moottorin kierrosluvulla.

Epäasianmukainen käyttö ja huolto voivat li- sätä laitteen synnyttämään melua ja tärinää. Ne aiheuttavat haittaa terveydelle. Kytke laite tällöin välittömästi pois päältä ja korjauta se valtuutetussa huoltokorjaamossa.

Tärinän aiheuttama kuormitus määräytyy suoritettavan työn ja laitteen käyttötavan mu- kaan. Arvioi sopiva käyttötapa ja pidä tarvitta- vat tauot. Tämä vähentää työn aikana synty- vää tärinäkuormituksen kokonaismäärää huomattavasti.

Laitteen pitkäaikainen käyttö altistaa käyttä- jän tärinälle ja voi aiheuttaa verenkiertohäiri- öitä (valkosormisuutta). Riskin pienentämi- seksi käytä käsineitä ja pidä kätesi lämpimi- nä. Jos valkosormisuuden oireita esiintyy, ha- keudu välittömästi lääkärin hoitoon. Oireita ovat mm. tunnottomuus, herkkyyden häviämi- nen, pistely, kutina, särky, voimien vähenemi- nen sekä ihon värin tai kunnon muuttuminen. Tavallisesti oireet ilmenevät sormissa, käm- menissä tai pulssissa. Mitä matalampi lämpö- tila, sitä suurempi vaara.

Pidä työpäivien aikana riittävän pitkiä taukoja, jotta ehdit toipua melun ja tärinän vaikutuk- sista. Suunnittele työt niin, että voimakkaasti tärisevien laitteiden käyttö jakautuu useille päiville.

Jos laitetta käyttäessäsi havaitset käsissäsi epämiellyttäviä tuntemuksia tai värimuutok- sia, keskeytä työskentely välittömästi. Pidä riittävästi taukoja. Jos taukoja ei ole tarpeek- si, seurauksena voi olla kämmenien ja käsi- varsien tärinäoireyhtymä.

Minimoi tärinälle altistumisen riskit. Huolla lai- tetta käyttöohjeen mukaisesti.

Jos laitetta käytetään usein, tiedustele jäl- leenmyyjältäsi tärinää vaimentavia tarvikkei- ta, kuten erikoiskahvoja.

Vältä laitteen käyttöä alle 0°C:n lämpötilois- sa. Kirjaa työsuunnitelmaan tärinäkuormitus- ta rajoittavat toimenpiteet.

Laite aiheuttaa väistämättä tiettyä melukuormi- tusta. Tee melua aiheuttavat työt aikoina, jolloin niiden tekeminen on sallittua ja suositeltavaa. Pi- dä kiinni mahdollisista hiljaisuusajoista ja rajaa työn kesto minimiin. Laitteen käyttäjän ja sen lä- heisyydessä oleskelevien on käytettävä asianmu- kaisia kuulonsuojaimia.

3.5 Akun ja laturin turvallisuusohjeet

Noudata akun ja laturin erillisissä käyttöohjeissa annettuja turvallisuusohjeita. Katso:

Käyttöohje 443130: Akut

Käyttöohje 443131: LaturitFI 198 PS 1815 Asennus 4 ASENNUS VAROITUS! Puutteellisen asennuksen ai- heuttama vaara! Puutteellisesti asennetun lait- teen käyttö voi aiheuttaa vakavia vammoja.

Käytä vain täydellisesti asennettua laitetta!

Laita akku laitteeseen vasta, kun sen asen- nus on valmis! VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa vammoja.

Käytä asennuksen aikana aina suojakäsinei- tä!

4.1 Pidikkeen kiinnittäminen ja poistaminen

Poista akku, jos se on paikoillaan laitteessa. Pidikkeen kiinnittäminen

1. Työnnä pidike (02/1) edestä päin ohjaimeen

(02/2) niin pitkälle, että se lukittuu (02/a). Pidikkeen poistaminen

1. Paina vapautuspainiketta (02/3).

2. Vedä pidike eteenpäin irti (02/b).

4.2 Sahanterän kiinnittäminen ja

1. Poista akku, jos se on paikoillaan laitteessa.

2. Vedä kiinnitysrengas (03/1) laitteeseen päin

vasteeseen asti (03/a). Huomautus:Vedä kiinnitysrengasta laitta- malla peukalo ja etusormi kiinnitysrenkaan vasemman ja oikean siivekkeen (03/2) koh- dalle.

3. Sahanterän kiinnittäminen ja poistaminen:

Työnnä sahanterän (03/3) varsi perille saakka sahanterän pidikkeeseen (03/4) (03/b). Huomautus:Sahanterän pidikkeessä ei saa olla materiaalijäänteitä.

TAI: Vedä sahanterä ulos.

4. Päästä kiinnitysrengas irti. Kiinnitysrengas

palautuu automaattisesti alkuperäiseen asen- toon ja sahanterä kiinnittyy.

5. Tarkista, onko sahanterä tukevasti kiinni pi-

Huomioi lataamisen lämpötila-alue; katso tekniset tiedot. HUOMAUTUS Noudata akun ja laturin erilli- sissä käyttöohjeissa annettavia yksityiskohtaisia tietoja:

Käyttöohje 443130: Akut

Käyttöohje 443131: Laturit

5.2 Akun laittaminen paikalleen ja

poistaminen (04) HUOMAUTUS! Huomio – akun vaurioitumis- vaara. Jos akku jätetään laitteeseen käytön jäl- keen, akku voi vaurioitua.

Poista akku laitteesta välittömästi käytön päätyttyä ja säilytä se pakkaselta suojassa.

Laita akku takaisin laitteeseen vasta juuri en- nen käytön aloittamista. Akun laittaminen paikalleen

1. Työnnä akku (04/1) ylhäältä päin akkukiskolle

(04/a) niin pitkälle, että se lukkiutuu. Akun poistaminen

1. Paina vapautuspainiketta (04/2) ja vedä akku

ylöspäin irti (04/b). 6 KÄYTTÖ VAROITUS! Löystyvien laitteen osien ai- heuttama loukkaantumisvaara. Käytön aikana löystyvät laitteen osat voivat aiheuttaa vakavia vammoja.

Tarkista ennen laitteen päälle kytkemistä, et- tä kaikki laitteen osat ovat kunnolla paikal- laan.

Kiinnitä leikkuutyökalut niin, etteivät ne pääse irtoamaan käytön aikana.

6.1 Laitteen kytkeminen päälle ja pois

päältä (05) Laitteen kytkeminen päälle

1. Paina vapautusnuppia (05/1).

2. Paina virtakytkintä (05/2) ja päästä vapautus-

nuppi irti. Laitteen kytkeminen pois päältä

1. Päästä irti virtakytkimestä.443170_a 199

Työskentelymenetelmät (06, 07) 7 TYÖSKENTELYMENETELMÄT (06, 07) VAROITUS! Irrallisten kappaleiden ai- heuttama vaara! Kiinnittämättömien kappaleiden sahaaminen voi aiheuttaa vakavia vammoja.

Sahaa vain, kun kappale on kiinnitetty pitä- västi.

Kosketa kappaletta käsisahan terällä vasta, kun käsisaha on saavuttavat täyden nopeu- tensa.

Varmista, että sahattava kappale on kiinnitet- ty pitävästi. Pieninkin kappaleen liike vaikeut- taa sahaamisen onnistumista.

Aloita sahaaminen vasta, kun puukkosaha on saavuttanut täyden nopeutensa.

Älä käytä sahaamiseen paljon voimaa vaan paina kevyesti ja tasaisesti.

Paksut työkappaleet: Aseta tukilevy (06/1) tu- kevasti työkappaletta (06/2) vasten ja liikuta puukkosahaa hitaasti ja tasaisesti työkappa- leen ympäri (06/a).

Ohuet työkappaleet: Ota työkappale (07/1) pidikkeen (07/2) ja tukilevyn (07/3) väliin. Pai- na sitten puukkosahaa hitaasti ja tasaisesti alaspäin (07/a).

Vähennä painetta juuri ennen kappaleen kat- keamista.

Ennen sahanterän poistamista työkappalees- ta odota, kunnes se on pysähtynyt kokonaan.

Sahanterä kuumenee voimakkaasti käytön aikana. Anna sen jäähtyä, ennen kuin kosket siihen.

Sahauspöly voi olla myrkyllistä. Huolehdi sik- si työskentelypaikan kunnollisesta tuuletuk- sesta ja käytä hengityssuojainta.

Sahauspöly voi syttyä. Hävitä sahauspöly tä- män vuoksi mahdollisimman pian.

VAROITUS! Vaara – teräviä teriä. Viilto- vammojen vaara laitteen teräviä ja liikkuvia osia kosketettaessa.

Kytke laite aina pois päältä ennen sen huolta- mista, hoitamista tai puhdistamista. Poista akku.

Käytä huolto-, hoito- ja puhdistustöiden aika- na aina suojakäsineitä. HUOMAUTUS Korjaustöitä saavat suorittaa ainoastaan pätevät ammattiliikkeet tai huoltopis- teet.

Suojaa laite sateelta ja kosteudelta.

Aina käytön jälkeen:

Poista akku ja tarkista laite vaurioiden va- ralta.

Vedä sahanterä ulos, puhdista se ja suih- kuta siihen ruosteenestoöljyä.

Puhdista kotelo harjalla tai liinalla. Älä käytä vettä tai syövyttäviä puhdistusainei- ta tai liuotteita – korroosiovaara ja muovi- osien vaurioitumisvaara.

Poista kiinni tarttuneet sahanpurut kiinni- tysrenkaasta (03/1) ja sahanterän pidik- keestä (03/4) harjalla tai liinalla. Sen jäl- keen tiputa hieman ruosteenestoöljyä sa- hanterän pidikkeeseen.

Tarkista sahanterä säännöllisesti. Ota yhteys valmistajan valtuuttamaan huoltoliikkeeseen seuraavissa tapauksissa:

liiallinen kuluminen

Tarkista kaikkien ruuvien kireys säännöllises- ti.

Tarkista, onko laitteen sähkökontakteissa korroosiota. Puhdista ne tarvittaessa pienellä teräsharjalla ja ruiskuta niihin kontaktispraytä.

9 OHJEET HÄIRIÖTILANTEISSA

VARO! Loukkaantumisvaara. Laitteen te- räväreunaiset ja liikkuvat osat voivat aiheuttaa ta- paturmia.

Käytä huolto-, hoito- ja puhdistustöissä aina suojakäsineitä!

Sammuta laite ja poista akku! HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.FI 200 PS 1815 Kuljetus Häiriö Syy Korjaaminen Moottori ei toimi. Akku ei ole (kunnolla) paikal- laan. Laita akku kunnolla paikalleen. Akku on tyhjä. Lataa akku. Kytkimet ovat vioittuneet. Älä käytä laitetta! Ota yhteys valmista- jan valtuuttamaan huoltoliikkeeseen. Moottorin teho heikke- nee. Akku on tyhjä. Lataa akku. Sahanterä on tylsä. Vaihda sahanterä. Moottori pysähtyy sahaa- misen aikana. Moottori on ylikuormittunut. Kytke laite pois päältä. Akku on tyhjä. Lataa akku. Sahanterä on tylsä. Vaihda sahanterä. Akun kestoikä on päättynyt. Vaihda akku. Käytä vain valmistajan al- kuperäisiä varusteita. Akkua ei voi ladata. Akun kontaktit ovat likaiset.

Ota yhteys valmistajan valtuutta- maan huoltoliikkeeseen. Akku tai laturi viallinen.

Tilaa varaosat varaosakortin mukai- sesti. Akku on liian kuuma.

Anna akun jäähtyä. 10 KULJETUS Tee seuraavat toimet ennen laitteen kuljettamis- ta:

1. Kytke laite pois päältä.

2. Poista laitteen akku.

3. Pakkaa akku asianmukaisesti (ks. alla).

Akku "B125 Li" (tuotenro 113896) HUOMAUTUS Akun nimellisenergiamäärä on yli 100Wh! Noudata sen vuoksi seuraavia kul- jetusohjeita! Laitteeseen sisältyvää litium-ioniakkua on käsitel- tävä vaarallisia aineita koskevan lainsäädännön mukaisesti, mutta sen kuljetusta koskevat yksin- kertaistetut ehdot:

Yksityinen käyttäjä saa kuljettaa akkua tielii- kenteessä ilman erityisehtoja, jos se on pa- kattu vähittäiskauppaan soveltuvalla tavalla ja kuljetuksen luonne on yksityinen.

Myös ammattimaiset käyttäjät, jotka kuljetta- vat laitetta pääasialliseen työhönsä liittyen (esim. kuljetukset työmaalle tai esittelyt), voi- vat soveltaa yksinkertaistettua menettelyä. Molemmissa tapauksissa on ehdottomasti var- mistettava soveltuvin toimenpitein, ettei sisältö pääse ulos pakkauksesta. Muissa tapauksissa on ehdottomasti noudatettava vaarallisia aineita kos- kevia määräyksiä! Jos niitä ei noudateta, lähettä- jälle ja mahdollisesti myös kuljettajalle voidaan tuomita huomattava rangaistus. Muita kuljetusta ja lähettämistä koskevia ohjeita

Vain vahingoittumattomia litium-ioniakkuja saa kuljettaa ja lähettää!

Kuljeta akkua aina alkuperäispakkauksessa tai vaaralliselle aineelle sopivassa laatikossa (ei tarpeen, jos akun nimellisenergiamäärä on alle 100Wh).

Teippaa akun paljaat kontaktit oikosulkujen välttämiseksi.

Estä akun liikkuminen pakkauksessa akun vaurioitumisen välttämiseksi.

Tarkista, että lähetysmerkinnät ja -asiakirjat ovat virheettömät kuljetuksen tai lähetyksen (esim. pakettipalvelun tai huolintaliikkeen toi- mesta) aikana.443170_a 201 Säilytys

Selvitä etukäteen, hoitaako haluamasi palve- luntarjoaja kyseisen kaltaisia kuljetuksia, ja il- moita lähetyksestä. Suosittelemme pyytämään lähetysvalmisteluissa apua vaarallisten aineiden asiantuntijalta. Nouda- ta myös mahdollisia kansallisia erityismääräyksiä. 11 SÄILYTYS

11.1 Laitteen säilytys

Poista laitteen akku aina käytön jälkeen.

Puhdista laite perusteellisesti ja asenna kaik- ki suojukset (jos on).

Säilytä laitetta kuivassa, lukittavassa paikas- sa poissa lasten ulottuvilta. Suorita seuraavat toimenpiteet ennen yli 30 päi- vää kestäviä käyttötaukoja:

Puhdista laite perusteellisesti ja säilytä se kuivassa tilassa.

11.2 Akun ja laturin säilytys

HUOMAUTUS Noudata akun ja laturin erilli- sissä käyttöohjeissa annettavia yksityiskohtaisia tietoja.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik- kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä- ykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistetta- va ennen laitteen luovuttamista keräyspistee- seen! Niiden hävittämisestä on säädetty erik- seen paristoja ja akkuja koskevassa lainsää- dännössä.

Sähkö- ja elektroniikkalaitteiden omistajat/ käyttäjät ovat lain nojalla velvollisia palautta- maan laitteet, kun ne on poistettu käytöstä.

Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitet- tävästä laitteesta! Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanot- topisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on vel- voitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu- luvissa maissa ja joita koskee direktiivi 2012/19/ EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elekt- roniikkalaitteiden hävittämisestä. Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja nii- den tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan pois- taa sähkölaitteesta turvallisesti.

Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä. Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käy- töstä poistetut paristot ja akut ja käyttää uudel- leen niiden sisältämät resurssit. Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalous- jätteen mukana. Jos jäteastiasymbolin alapuolella on lisäksi tun- nus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

Hg: Akku sisältää yli 0,0005% elohopeaa

Cd: Akku sisältää yli 0,002% kadmiumia

Pb: Akku sisältää yli 0,004% lyijyä Akut ja paristot voidaan luovuttaa maksutta seu- raaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kun- tien jäteasemat)

Paristojen ja akkujen myyntipisteet

Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteetFI 202 PS 1815 Asiakaspalvelu ja huolto

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään) Nämä tiedot koskevat ainoastaan Euroopan unio- niin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroo- pan Unionin ulkopuolisissa maissa voimassa ole- vat määräykset akkujen ja paristojen hävittämi- sestä voivat poiketa näistä.

13 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO- huoltopisteeseen. Niiden yhteystiedot löydät in- ternet-osoitteesta www.al-ko.com/service-contacts

14 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oi- keus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassa- oloaika määräytyy laitteen ostomaan lainsäädännön mukaan. Takuu on voimassa vain, kun:

tätä käyttöohjetta noudatetaan

laitetta käsitellään asianmukaisesti

käytetään alkuperäisvaraosia. Takuu raukeaa, jos:

laitetta yritetään korjata omavaltaisesti

laitteeseen tehdään omavaltaisia teknisiä muutoksia

Laitetta käytetään sen käyttötarkoituksen vas- taisesti. Takuu ja tuotevastuu eivät koske:

tavallisesta käytöstä johtuvia maalipinnan vaurioita

kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa, Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esit- tää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.443170_a 203 Originalios naudojimo instrukcijos vertimas
