NÁVOD K OBSLUZE AR 1835 AL-KO

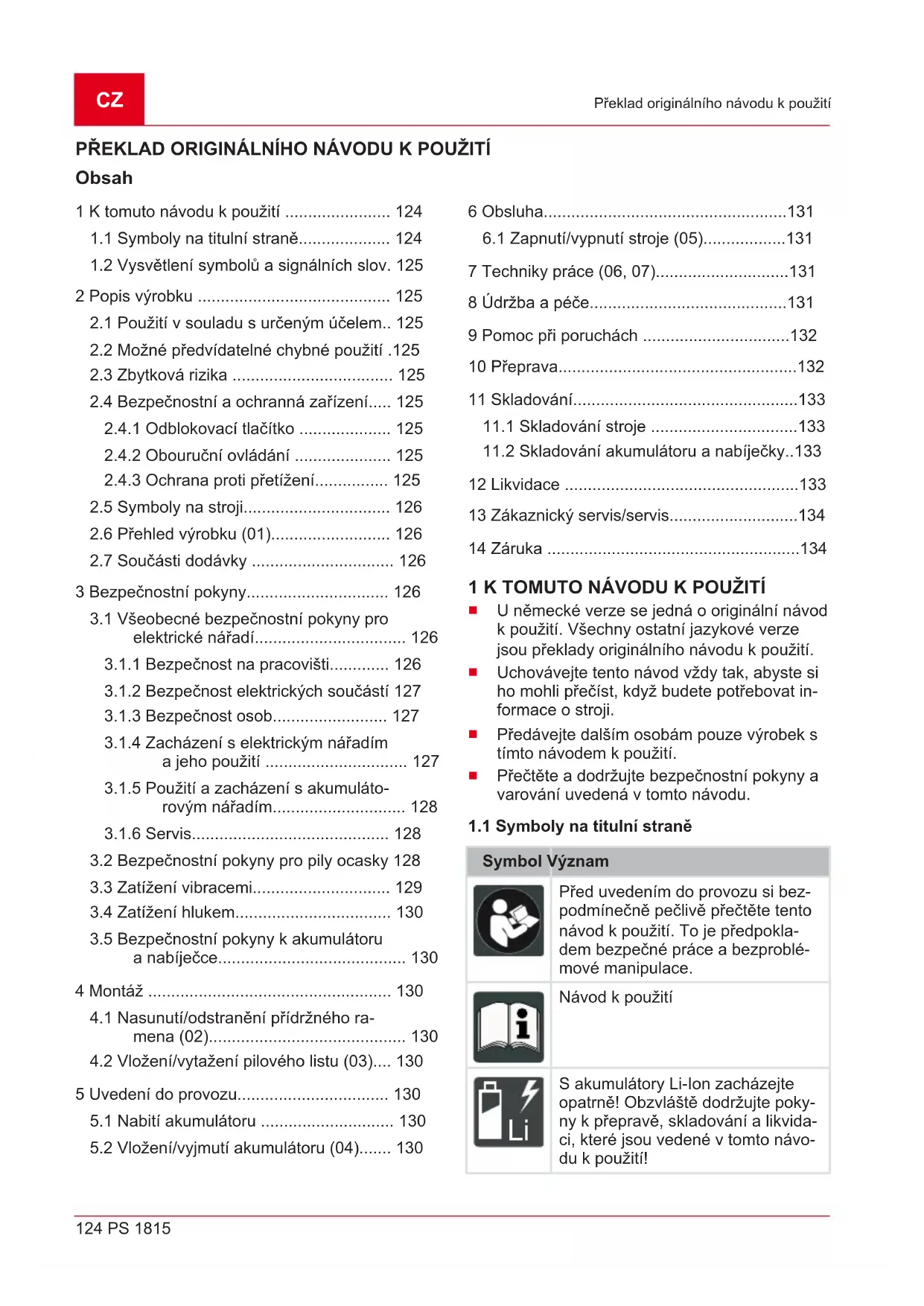

1.1 Symboly na titulní straně.................... 124

1.2 Vysvětlení symbolů a signálních slov. 125

2 Popis výrobku .......................................... 125

2.1 Použití v souladu s určeným účelem.. 125

2.2 Možné předvídatelné chybné použití .125

2.3 Zbytková rizika ................................... 125

2.4 Bezpečnostní a ochranná zařízení..... 125

2.4.1 Odblokovací tlačítko .................... 125

2.4.2 Obouruční ovládání ..................... 125

2.4.3 Ochrana proti přetížení................ 125

3 Bezpečnostní pokyny............................... 126

3.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí................................. 126

3.1.1 Bezpečnost na pracovišti............. 126

3.1.2 Bezpečnost elektrických součástí 127

3.1.3 Bezpečnost osob......................... 127

3.1.4 Zacházení s elektrickým nářadím

a jeho použití ............................... 127

3.1.5 Použití a zacházení s akumuláto-

rovým nářadím............................. 128

3.1.6 Servis........................................... 128

3.2 Bezpečnostní pokyny pro pily ocasky 128

3.5 Bezpečnostní pokyny k akumulátoru

a nabíječce......................................... 130 4 Montáž ..................................................... 130

4.1 Nasunutí/odstranění přídržného ra-

mena (02)........................................... 130

4.2 Vložení/vytažení pilového listu (03).... 130

11.1 Skladování stroje ................................133

11.2 Skladování akumulátoru a nabíječky..133

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat in- formace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam Před uvedením do provozu si bez- podmínečně pečlivě přečtěte tento návod k použití. To je předpokla- dem bezpečné práce a bezproblé- mové manipulace. Návod kpoužití

S akumulátory Li-Ion zacházejte opatrně! Obzvláště dodržujte poky- ny k přepravě, skladování a likvida- ci, které jsou vedené v tomto návo- du k použití!443170_a 125 Popis výrobku

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hro- zící nebezpečnou situaci, která – pokud se jí ne- vyhnete – má za následek smrt nebo vážné zra- nění. VÝSTRAHA! Označuje možnou nebezpeč- nou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění. OPATRNĚ! Označuje možnou nebezpeč- nou situaci, která by mohla mít za následek men- ší nebo středně těžké zranění, pokud se jí nevy- hnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

Tento návod k použití popisuje ruční akumuláto- rovou pilu ocasku s vyjímatelným akumulátorem. Přístroj můžete používat jen společně s lithium- iontovými akumulátory a nabíječkami uvedenými v technických údajích. Pro další informace k aku- mulátorům a nabíječkám viz samostatné návody:

Návod kpoužití 443130: Akumulátory

Návod kpoužití 443131: Nabíječky POZOR! Nebezpečí poškození stroje a aku- mulátoru. Je-li přístroj provozován s nevhodným akumulátorem, může dojít k poškození stroje a akumulátoru.

Přístroj vždy provozujte jen s předepsaným akumulátorem.

2.1 Použití v souladu s určeným účelem

Pila ocaska je určena k řezání větví, dřevěných lišt, měkkých kovů (např. mědi, olova), plastů, lehkých desek, sádrokartonu atd. Používejte typy pilových listů určené pro daný materiál (viz tech- nické údaje). Pila ocaska musí při řezání pevně doléhat na ma- teriál. S širokými pilovými listy jsou řezy rovné. Úzkými pilovými listy mohou být řezány křivky. Nesmí být překročena maximální šířka řeziva. Tento přístroj je určen výhradně jen k použití vsoukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití kjinému než urče- nému účelu a mají za následek zánik záruky, dá- le ztrátu konformity a odmítnutí jakékoli odpověd- nosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné předvídatelné chybné použití

Stroj není koncipován pro komerční použití ve veřejných parcích a na sportovištích ani pro použití v zemědělství a lesním hospodář- ství.

Stroj nepoužívejte v dešti.

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vy- loučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

Kontakt s pilovým listem (nebezpečí pořezá- ní).

Náhlý a neočekávaný pohyb stroje (nebezpe- čí pořezání).

Uvolnění dílů pilového listu, např. při vzpříče- ní stroje (pořezání / nebezpečí poranění).

Uvolnění částí zpracovávaného materiálu.

Ohrožení sluchu při práci bez ochrany slu- chu.

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí zranění. Poškoze- ná a vyřazená bezpečnostní a ochranná zařízení mohou vést ktěžkým poraněním.

Defektní bezpečnostní aochranná zařízení nechejte opravit.

Bezpečnostní a ochranná zařízení nikdy ne- vyřazujte z provozu.

2.4.1 Odblokovací tlačítko

K zamezení náhodného zapnutí má stroj odblo- kovací tlačítko pro vypínač.

2.4.2 Obouruční ovládání

Stroj je vybaven obouručním ovládáním k zame- zení poranění rukou.

2.4.3 Ochrana proti přetížení

Stroj je vybaven ochranou proti přetížení, která ho při přetížení vypne (např. u sevřeného pilové- ho listu). Po krátkém ochlazení je možné stroj opět za- pnout.CZ 126 PS 1815 Bezpečnostní pokyny

2.5 Symboly na stroji

Symbol Význam Zvláštní opatrnost při manipulaci! Před uvedením do provozu si pře- čtěte návod k použití! Noste ochranu sluchu! Noste ochranu očí! Noste ochranu obličeje! Nepoužívat při dešti! Chránit před vlhkostí! Stroj nespalujte!

2.6 Přehled výrobku (01)

Č. Součást 1 Zadní rukojeť 2 Vypínač Zap/Vyp 3 Odblokovací tlačítko pro vypínač 4 Přední rukojeť 5 Odblokovací tlačítko pro přídržné rame-

6 Přídržné rameno 7 Pilový list 8 Základová deska 9 Upínací kroužek pro pilový list Č. Součást 10 Pracovní světlo 11 Návod kpoužití 12 Akumulátor* 13 Nabíječka*

• Není obsaženo vrozsahu dodávky, avšak lze objednat pod následujícími objednacími čísly: viz technické údaje.

2.7 Součásti dodávky

K rozsahu dodávky patří zde uvedené položky. Zkontrolujte, zda jsou obsaženy všechny položky: Č. Součást 1 Akumulátorová pila ocaska 2 Přídržné rameno 3 Pilový list na dřevo 4 Pilový list pro kov 5 Pilový list pro plast 6 Návod k použití „Akumulátorová pila ocaska“ UPOZORNĚNÍ Akumulátor a nabíječka ne- jsou součástí dodávky a musí se zakoupit zvlášť.

3 BEZPEČNOSTNÍ POKYNY

3.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechna bezpeč- nostní upozornění, pokyny, vyobrazení a technické údaje, kterými je toto elektrické ná- řadí opatřeno. Nedbalost při dodržování násle- dujících pokynů může způsobit úraz elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní upozornění a po- kyny si uložte pro pozdější použití. V bezpečnostních pokynech používaný pojem „elektrické nářadí“ se vztahuje ksíťově napájené- mu elektrickému nářadí (se síťovým přívodem) nebo akumulátorem poháněnému elektrickému nářadí (bez síťového přívodu).

3.1.1 Bezpečnost na pracovišti

Udržujte své pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené ob- lasti pracoviště mohou vést knehodám.443170_a 127 Bezpečnostní pokyny

Nepracujte s elektrickým nářadím ve vý- bušném prostředí, kde se nacházejí hořla- vé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.

Během používání elektrického nářadí za- braňte vpřístupu dětem a jiným osobám. Při rozptylování můžete ztratit kontrolu nad elektrickým nářadím.

3.1.2 Bezpečnost elektrických součástí

Přípojná zástrčka elektrického nářadí mu- sí být vhodná pro danou zásuvku. Žád- ným způsobem neupravujte zástrčku. Společně suzemněným elektrickým nářa- dím nepoužívejte žádné adaptéry zástrček nebo rozdvojky. Nezměněné zástrčky aknim vhodné zásuvky snižují nebezpečí úderu elektrickým proudem.

Vyvarujte se kontaktu těla suzemněnými povrchy, jako jsou potrubí, topení, sporá- ky a chladničky. Je-li Vaše tělo uzemněno, zvětšuje se nebezpečí v důsledku zásahu elektrickým proudem.

Nevystavujte elektrické nářadí dešti nebo mokru. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí elektrického úderu.

Nikdy kabel nepoužívejte nepřiměřeným způsobem, kpřenášení nebo zavěšování elektrického nářadí nebo k vytahování zá- strčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo po- hyblivými částmi přístroje. Poškozené ne- bo zamotané kabely zvyšují nebezpečí úderu elektrickým proudem.

Pokud pracujete s elektrickým nářadím na volném prostranství, používejte pouze prodlužovací kabel vhodný rovněž do vol- né přírody. Použití prodlužovacího kabelu vhodného do volné přírody snižuje riziko úra- zu elektrickým proudem.

Jestliže se nelze vyhnout použití elektric- kého nářadí ve vlhkém prostředí, použí- vejte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

Buďte pozorní, dbejte na to, co děláte, a používejte elektrické nářadí rozumně. Ne- pracujte selektrickým nářadím, pokud jste unavení či nesoustředění, nebo po- kud jste pod vlivem drog, alkoholu nebo medikamentů. Okamžik nepozornosti při po- užívání elektrického nářadí může mít za ná- sledek vážná zranění.

Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení ochranných pomů- cek, jako jsou protiprachová maska, neklou- zavá bezpečnostní obuv, helma nebo pro- tihluková sluchátka, podle druhu a použití elektrického nářadí, snižuje nebezpečí zraně- ní.

Vyvarujte se neúmyslného uvedení do provozu. Ujistěte se, že je elektrické nářa- dí vypnuté, než je připojíte do sítě nebo zapojíte akumulátor, před jeho uchopením a přenášením. Pokud máte při nesení elek- trického nářadí prst na jeho spínači nebo za- pnuté elektrické nářadí připojujete k napájení, může to vést k nehodám.

Před zapnutím elektrického nářadí od- straňte nastavovací nářadí nebo montážní klíče. Nářadí nebo montážní klíč, který se nachází v rotující části elektrického nářadí, může způsobit zranění.

Vyvarujte se abnormálního držení těla. Za- jistěte si bezpečné stání a stále udržujte rovnováhu. To umožňuje lepší ovládání elektrického nářadí vneočekávaných situa- cích.

Noste vhodný oděv. Nenoste příliš volné oblečení ani šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se část- mi.

Jestliže lze připojit odsávací a záchytná zařízení, namontujte je a používejte je správně. Používání odsávání snižuje nebez- pečí vyvolaná prachem.

Nepodléhejte pocitu falešné bezpečnosti a nestavte se nad bezpečnostní pravidla elektrického nářadí, i když elektrické nářa- dí po mnoha použitích již dobře znáte. Ne- dbalé jednání může mít během zlomku sekundy za následek těžké úrazy.

3.1.4 Zacházení s elektrickým nářadím a

Nepřetěžujte elektrické nářadí. Pro každou práci používejte pro ni určené elektrické nářadí. S vhodným elektrickým nářadím bu- dete lépe a bezpečněji pracovat vuvedeném rozsahu výkonu.

Nepoužívejte elektrické nářadí, jehož spí- nač je vadný. Elektrické nářadí, které již ne-CZ 128 PS 1815 Bezpečnostní pokyny ní možné zapnout nebo vypnout, je nebez- pečné a musí být opraveno.

Než začnete provádět nastavení stroje ne- bo výměny příslušenství a před uložením elektrického nářadí vždy vytáhněte síťo- vou zástrčku ze zásuvky anebo vyjměte vyjímatelný akumulátor. Toto preventivní opatření zabrání nezamýšlenému zapnutí elektrického nářadí.

Nepoužívané elektrické nářadí ukládejte mimo dosah dětí. Nenechávejte elektrické nářadí používat osobami, které sním ne- jsou obeznámeny nebo nečetly tyto poky- ny. Elektrické nářadí je nebezpečné, pokud je používáno nezkušenými osobami.

Pečlivě se o elektrické nářadí a jeho pří- slušenství starejte. Zkontrolujte, zda po- hyblivé části bezchybně fungují a nejsou zablokovány, zda žádné části nejsou prasklé nebo tak poškozené, že by mohly ovlivnit funkci elektrického nářadí. Poško- zené díly nechejte před použitím elektric- kého nářadí opravit. Příčinou mnoha nehod je špatná údržba elektrického nářadí.

Udržujte řezné nástroje ostré a čisté. Peč- livě ošetřované řezné nástroje sostrými řez- nými hranami mají menší sklon kzablokování a snadněji se ovládají.

Používejte elektrické nářadí, příslušenství, přídavné nástroje atd. podle tohoto návo- du. Dbejte přitom na dané pracovní pod- mínky a prováděnou činnost. Používání elektrického nářadí pro jiné než předpokláda- né použití může vyvolat nebezpečnou situaci.

Rukojeti a plochy madel udržujte suché, čisté a bez oleje a mastnot. Kluzké rukojeti a plochy madel neumožňují bezpečnou ob- sluhu a kontrolu elektrického nářadí v ne- předvídaných situacích.

3.1.5 Použití a zacházení s akumulátorovým

Nabíjejte akumulátory pouze nabíječkami, které jsou doporučeny výrobcem. Nabíječ- ka, která je vhodná pro určitý druh akumulá- toru, může při použití s jiným akumulátorem vyvolat nebezpečí požáru.

Používejte do elektrického nářadí pouze pro něj určené akumulátory. Použití jiných akumulátorů může způsobit zranění nebo po- žár.

Nepoužívané akumulátory uložte vbez- pečné vzdálenosti od kovových předmětů, jako jsou papírové svorky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které mohou zkratovat kontak- ty. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.

Při nesprávném používání může zakumu- látoru vytékat kapalina. Vyvarujte se kon- taktu s touto kapalinou. Při náhodném kontaktu proveďte opláchnutí vodou. Do- stane-li se tekutina do očí, přivolejte také lékařskou pomoc. Kapalina vyteklá z aku- mulátoru může vést k podráždění nebo popá- lení pokožky.

Nepoužívejte poškozené ani pozměněné akumulátory. Poškozené nebo pozměněné akumulátory se mohou chovat nepředvídatel- ně a mohou způsobit požár, výbuch nebo ne- bezpečí úrazu.

Akumulátor nevystavujte ohni ani příliš vysokým teplotám. Požár nebo teploty pře- sahující 130°C mohou vyvolat výbuch.

Dodržujte všechny pokyny k nabíjení a ni- kdy nenabíjejte akumulátor nebo akumu- látorové nářadí mimo teplotní rozsah uve- dený v návodu k použití. Chybné nabíjení nebo nabíjení mimo povolený teplotní rozsah může akumulátor zničit a zvýšit nebezpečí požáru.

Elektrické nářadí nechejte opravovat pou- ze kvalifikovaným odborným personálem apouze spoužitím originálních náhrad- ních dílů. Tím bude zajištěno zachování bez- pečnosti elektrického nářadí.

Nikdy neprovádějte údržbu poškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět výrobce nebo zplnomocněná servisní pracoviště.

3.2 Bezpečnostní pokyny pro pily ocasky

Elektrické nástroje držte za izolované úchytné plochy, jestliže provádíte práci, při které by mohl nástroj narazit na skrytá elektrická vedení. Při kontaktu s vedením pod napětím se i kovové části stroje mohou dostat pod napětí a způsobit úder elektrickým proudem.

Obrobek upevněte a zajistěte svěrkami nebo jinými způsobem na stabilním pod- kladu. Pokud budete obrobek držet pouze rukou nebo u těla, zůstane nestabilní, což může vést ke ztrátě kontroly.443170_a 129 Bezpečnostní pokyny

Ruce držte mimo oblast řezání. Nikdy ne- sahejte pod obrobek. Při kontaktu s pilovým listem hrozí nebezpečí poranění.

Elektrický nástroj veďte k obrobku jen za- pnutý. Jinak hrozí nebezpečí zpětného rázu, jestliže se použitý nástroj sevře v obrobku.

Dbejte, aby základová deska při řezání vždy ležela na obrobku. Pilový list se může zaklesnout a vést ke ztrátě kontroly nad elek- trickým strojem.

Po ukončení práce elektrický stroj vypně- te a pilový list vytáhněte z řezu až po jeho úplném zastavení. Tak zabráníte zpětnému rázu a můžete elektrický nástroj bezpečně odložit.

Používejte jen nepoškozené, perfektní pi- lové listy. Ohnuté nebo tupé pilové listy se mohou zlomit, negativně ovlivnit řez a způso- bit zpětný ráz.

Pilový list po vypnutí nezastavujte bočním přítlakem. Pilový list může být poškozen, zlomen nebo způsobit zpětný ráz.

Materiál dobře upněte. Obrobek nepodpí- rejte rukou nebo nohou. Běžící pilou se nedotýkejte předmětů nebo země. Hrozí nebezpečí zpětného rázu.

K odhalení skrytých elektrických vedení používejte vhodné detektory, nebo se in- formujte u místních zásobovacích podni- ků. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynových potrubí může vést k vý- buchu. Proniknutí do vodního potrubí způsobí věcné škody.

Obrobek zajistěte. Obrobek upnutý v upína- cím zařízení nebo svěráku lépe drží, než když jej držíte rukou.

Před odložením počkejte, až se elektrický nástroj úplně zastaví. Použitý nástroj se může zaklesnout a vést ke ztrátě kontroly nad elektrickým strojem.

3.3 Zatížení vibracemi

VÝSTRAHA! Nebezpečí vyplývající z vib- rací. Skutečná emisní hodnota vibrací při použí- vání stroje se může odlišovat od hodnoty uvádě- né výrobcem. Před popř. během používání re- spektujte následující ovlivňující faktory:

Je stroj používán v souladu s určeným úče- lem?

Je materiál správným způsobem posekán, popř. zpracován?

Nachází se stroj v řádném stavu vhodném k používání?

Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně namontovaný?

Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

Provozujte stroj pouze při tolika otáčkách, ko- lik je nezbytné pro danou práci.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém přípa- dě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

Stupeň zatížení vibracemi je závislý na pro- váděné práci, popř. používání stroje. Odhad- něte je a vložte odpovídající pracovní pře- stávky. Výrazně se tím sníží zatížení vibrace- mi po celou pracovní dobu.

Delší používání stroje vystavuje obsluhu vib- racím a může zapříčinit oběhové problémy („bílý prst - Raynaudova nemoc“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prs- tu“, ihned vyhledejte lékaře. K tomuto symp- tomu patří: Necitlivost, ztráta stability, mra- venčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebez- pečí se zvyšuje za nízkých teplot.

Během pracovního dne si dělejte delší pře- stávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na něko- lik dnů.

Máte-li nepříjemný pocit nebo jste během po- užívání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do- statečně dlouhé pracovní přestávky. Bez do- statečných přestávek v práci může dojít k vib- račnímu syndromu ruka-paže.CZ 130 PS 1815 Montáž

Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.

Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslu- šenství (např. rukojetí).

Se strojem nepracujte při teplotách menších než 0°C. V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporuče- ných a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se na- cházejících osob noste vhodnou ochranu sluchu.

3.5 Bezpečnostní pokyny k akumulátoru a

nabíječce Dodržujte bezpečnostní pokyny k akumulátoru a nabíječce uvedené v samostatných návodech k použití. Viz:

Návod kpoužití 443130: Akumulátory

Návod kpoužití 443131: Nabíječky 4 MONTÁŽ VÝSTRAHA! Nebezpečí v důsledku neú- plné montáže! Provoz neúplně smontovaného stroje může přivodit těžká poranění a poškození stroje.

Stroj provozujte pouze tehdy, když je kom- pletně smontovaný!

Akumulátor vložte do stroje tehdy, když je kompletně smontovaný! OPATRNĚ! Nebezpečí zranění. Ostrohran- né a pohybující se části strojů mohou vést k po- ranění.

Při montáži vždy noste ochranné rukavice!

4.1 Nasunutí/odstranění přídržného ramena

Vyjměte akumulátor, pokud se ještě nachází ve stroji. Nasunutí přídržného ramena

1. Přídržné rameno (02/1) nasuňte zepředu na

vedení (02/2) (02/a) tak, aby zaskočilo. Odstranění přídržného ramena

1. Stiskněte odblokovací tlačítko (02/3).

2. Přídržné rameno stáhněte směrem dopředu

4.2 Vložení/vytažení pilového listu (03)

1. Vyjměte akumulátor, pokud se ještě nachází

2. Upínací kroužek (03/1) stáhněte až na doraz

na stroj (03/a). Upozornění:Ke stažení upínacího kroužku položte palec a ukazováček na levé a pravé rameno (03/2) upínacího kroužku.

3. Vložení/vytažení pilového listu:

Pilový list (03/3) nasuňte dříkem až na doraz do uchycení pilového listu (03/4) (03/b). Upozornění:Na uchycení pilového listu se nesmí nacházet zbytky materiálu.

NEBO: Vytáhněte pilový list.

4. Uvolněte upínací kroužek. Upínací kroužek

se automaticky vrátí do výchozí polohy a pilo- vý list je zafixován.

5. Zkontrolujte, zda je pilový list pevně zasunut

v uchycení pilového listu.

Respektujte teplotní rozmezí pro nabíjecí provoz, viz Technické údaje. UPOZORNĚNÍ Dbejte na detailní informace separátních návodů k provozu k akumulátoru a nabíječce:

Návod kpoužití 443130: Akumulátory

Návod kpoužití 443131: Nabíječky

5.2 Vložení/vyjmutí akumulátoru (04)

POZOR! Riziko poškození akumulátoru. Po- necháte-li akumulátor po použití v přístroji, může to vést k poškození akumulátoru.

Bezprostředně po použití vytáhněte akumulá- tor a uložte ho tak, aby byl chráněný před mrazem.

Akumulátor vložte do přístroje bezprostředně před začátkem práce. Vložení akumulátoru

1. Akumulátor (04/1) shora zasuňte do vodicí

lišty (04/a) tak, aby zaskočil. Vyjmutí akumulátoru

1. Stiskněte odblokovací tlačítko (04/2) a vytáh-

něte akumulátor směrem nahoru (04/b).443170_a 131 Obsluha 6 OBSLUHA VÝSTRAHA! Nebezpečí poranění uvolňu- jícími se díly stroje. Díly stroje uvolněné během provozu mohou vést k těžkým poraněním.

Před zapnutím stroje zkontrolujte, zda jsou všechny části stroje pevně našroubovány.

Řezné nástroje upevněte tak, aby se nemoh- ly během provozu uvolnit.

1. Stiskněte odblokovací tlačítko (05/1).

2. Stiskněte vypínač (05/2) a odblokovací tlačít-

1. Uvolněte vypínač.

7 TECHNIKY PRÁCE (06, 07) VÝSTRAHA! Nebezpečí vyplývající z vol- ného materiálu! Řezání neupevněného materiá- lu může vést k těžkému poranění.

Řezejte jen materiál, který je bezpečně upev- něn.

Materiál se nejdříve dotkne pilového listu ruč- ní pily, jestliže ruční pila dosáhla plné rych- losti.

Zkontrolujte, zda je řezaný materiál dobře upevněn – každý pohyb materiálu ovlivní úspěch řezání.

S řezáním začněte až tehdy, jestliže pila ocaska dosáhne plné rychlosti.

Při řezání nepoužívejte nadměrnou sílu, ale jen rovnoměrný, malý tlak.

U tlustých obrobků: Základovou desku (06/1) pevně nasaďte na obrobek (06/2) a pomalu a rovnoměrně pohybujte pilou ocaskou kolem obrobku (06/a).

U tenkých obrobků: Obrobek (07/1) zafixujte mezi přídržné rameno (07/2) a základovou desku (07/3). Pak pomalu a rovnoměrně stla- čujte pilu ocasku dolů (07/a).

Krátce před přeříznutím materiálu snižte tlak.

Počkejte, až se pilový list úplně zastaví a te- prve potom obrobek odstraňte.

Pilový list je za chodu příliš horký. Před ucho- pením ho nechejte ochladit.

Prach z pilování může být jedovatý. Proto za- jistěte dobré větrání pracoviště a noste ochrannou dýchací masku.

Prach z pilování se může vznítit. Proto co nejdříve zlikvidujte prach z pilování.

VÝSTRAHA! Nebezpečí zranění pořezá- ním. Nebezpečí zranění pořezáním při sáhnutí na ostrohranné a pohybující se díly přístroje i řez- né nástroje.

Před údržbou, ošetřováním a čištěním stroj vždy vypněte. Odstraňte akumulátor.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice. UPOZORNĚNÍ Opravářské činnosti smí pro- vádět pouze kompetentní odborné provozovny nebo náš servis.

Stroj nevystavujte mokru nebo vlhkosti.

Vyjměte akumulátor a zkontrolujte, zda stroj není poškozený.

Vytáhněte pilový list, vyčistěte a nastří- kejte jej olejem k ochraně proti rzi.

Kryt vyčistěte kartáčem nebo utěrkou. Nepoužívejte vodu anebo agresivní čisti- cí prostředky, popř. rozpouštědla – ne- bezpečí koroze a poškození plastových dílů.

Usazený prach z pilování odstraňte kar- táčem nebo utěrkou z upínacího kroužku (03/1) a uchycení pilového listu (03/4). Poté kápněte do uchycení pilového listu trochu oleje k ochraně proti rzi.

Pravidelně kontrolujte pilový list. Obraťte se na servisní středisko výrobce u:

poškozeného pilového listu

tupého pilového listu

Pravidelně kontrolujte dotažení všech šrou- bů.

U elektrických kontaktů stroje zkontrolujte ko- rozi, event. je vyčistěte jemným drátěným štětcem a pak je postříkejte kontaktním spre- jem.CZ 132 PS 1815 Pomoc při poruchách

9 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění. Ostrohran- né a pohybující se části strojů mohou vést k po- ranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

Vypněte přístroj a odstraňte akumulátor! UPOZORNĚNÍ V případě poruch, které ne- jsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis. Porucha Příčina Odstranění Motor neběží. Akumulátor chybí nebo není správně vložen. Akumulátor správně nasaďte. Akumulátor je vybitý. Nabijte akumulátor. Spínače jsou poškozené. Stroj nepoužívejte! Obraťte se na servis- ní středisko výrobce. Slábne výkon motoru. Akumulátor je vybitý. Nabijte akumulátor. Pilový list je tupý. Vyměňte pilový list. Motor se během řezání zastaví. Motor je přetížený. Vypněte stroj. Akumulátor je vybitý. Nabijte akumulátor. Pilový list je tupý. Vyměňte pilový list. Životnost akumulátoru skon- čila. Vyměňte akumulátor. Používejte pouze originální příslušenství od výrobce. Akumulátor není možné nabít. Kontakty akumulátoru jsou znečištěné.

Obraťte se na servisní středisko vý- robce. Akumulátor nebo nabíječka vykazují vadu.

Objednávejte náhradní díly podle karty náhradních dílů. Akumulátor je příliš horký.

Nechte akumulátor vychladnout. 10 PŘEPRAVA Přepravu provádějte podle následujících opatře- ní:

2. Z přístroje vyjměte akumulátor.

3. Akumulátor předpisově zabalte (viz dále).

Akumulátor „B125 Li“ (obj. číslo 113896) UPOZORNĚNÍ Jmenovitá energie v akumu- látoru činí více než 100Wh! Proto dbejte na ná- sledující pokyny k přepravě! Obsažený lithium-iontový akumulátor podléhá předpisům pro nebezpečné náklady, ale může být však přepravován za jednodušších podmínek:

Díky privátním uživatelům může být akumulá- tor bez jakýchkoli dalších požadavků přepra- vován po silnici, jestliže jej uživatel zabalí podle pravidel maloobchodu a přeprava slou- ží k privátním účelům.

Komerční uživatelé, kteří provádí přepravu ve spojení s hlavní činností (např. dodávky z a ke staveništím nebo předváděcím akcím), mohou rovněž využívat toto zjednodušení. V obou shora uvedených případech musí být nut- ně učiněna předběžná opatření k zamezení uvol- nění obsahu. V dalších případech musí být bez- podmínečně dodržovány předpisy zákona o ne- bezpečném zboží! Při nedodržování odesílateli a event. i dopravci hrozí velké pokuty. Další pokyny k přepravě a odeslání

Lithiové akumulátory přepravujte, resp. zasí- lejte pouze v nepoškozeném stavu.

K přepravě akumulátoru používejte výhradně jen originální kartony nebo kartony vhodné443170_a 133 Skladování pro nebezpečné zboží (není potřebné u aku- mulátorů se jmenovitou energií menší než 100Wh).

Zalepte otevřené akumulátorové kontakty, abyste zabránili zkratu.

Akumulátor uvnitř obalu zajistěte před posu- nutím, aby se zabránilo poškození akumulá- toru.

Při přepravě, popř. odeslání zajistěte správné označení a dokumentaci zásilky (např. balí- kovou službou nebo přepravní společností).

Předem se informujte, zda je možná přepra- va zvoleným kurýrem, a označte zásilku. Doporučujeme vám obrátit se na odborníka na nebezpečné zboží k přípravě zásilky. Dbejte na eventuální další národní předpisy. 11 SKLADOVÁNÍ

11.1 Skladování stroje

Po každém použití vyjměte akumulátor ze stroje.

Stroj důkladně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty.

Stroj uchovávejte na suchém, uzamykatel- ném místě a mimo dosah dětí. Před přestávkami delšími než 30 dní proveďte následující práce:

Stroj důkladně vyčistěte a uschovejte v suché místnosti.

11.2 Skladování akumulátoru a nabíječky

UPOZORNĚNÍ Dbejte na detailní informace separátních návodů k provozu k akumulátorům a nabíječce. 12 LIKVIDACE pokyny k zákonu o elektrických a elektronických zařízeních (ElektroG)

Elektrická a elektronická zařízení nepa- tří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvi- daci!

Staré baterie nebo akumulátory, které nejsou zabudovány do stroje pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.

Vlastník, příp. uživatel elektrických a elektro- nických zařízení mají zákonnou povinnost je po použití vrátit.

Konečný uživatel má vlastní odpovědnost za smazání svých osobních dat na likvidovaném starém stroji! Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního od- padu. Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

Prodejny elektrospotřebičů (stále a online), pokud má obchodník povinnost zpětného od- běru, anebo ho nabízí dobrovolně. Tato prohlášení platí pouze pro zařízení, která jsou instalována a prodávána v zemích Evropské unie a podléhají evropské právní směrnici 2012/19/EU. V zemích mimo Evropskou unii mo- hou platit odlišná ustanovení o likvidaci elektric- kých a elektronických zařízení. Pokyny k zákonu o likvidaci baterií (BattG)

Staré baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Kvůli bezpečnému vyjmutí baterií nebo aku- mulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte na následující údaje v návodu na použití, příp. montážním návodu.

Vlastník, příp. uživatel baterií nebo akumulá- torů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti. Staré baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní pro- středí a zdraví. Zužitkování starých baterií a vyu- žití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých statků. Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí lik- vidovat prostřednictvím komunálního odpadu. Pokud se pod odpadkovým kontejnerem nachá- zejí nadto znaky Hg, Cd nebo Pb, označuje se tím následující:

Hg: Baterie obsahuje víc než 0,0005% rtuti

Cd: Baterie obsahuje víc než 0,002% kad- mia

Pb: Baterie obsahuje víc než 0,004% olovaCZ 134 PS 1815 Zákaznický servis/servis Baterie a akumulátory lze bezplatně odevzdat na následujících místech:

Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

Prodejní místa baterií a akumulátorů

Ve sběrných zařízeních společného systému odběru použitých baterií a nepotřebných zaří- zení

Ve sběrných zařízeních výrobce (pokud je členem společného systému zpětného odbě- ru) Tato prohlášení platí pouze pro baterie a akumu- látory, které se prodávají v zemích Evropské unie a podléhají evropské právní směrnici 2006/66/ ES. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci baterií a akumulá- torů.

13 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo ná- hradním dílům, obraťte se prosím na nejbližší servisAL-KO. Najdete je na internetu pod násle- dující adresou: www.al-ko.com/service-contacts 14 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro rekla- maci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržujte tento návod k obsluze

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem. Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.443170_a 135 Preklad originálneho návodu na použitie PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE Obsah 1 O tomto návode na obsluhu..................... 135

3.1 Všeobecné bezpečnostné pokyny

3.2 Bezpečnostné pokyny pre chvostové

návod na obsluhu 443130: akumulátory

3.2 Bezpečnostné pokyny pre chvostové

návod na obsluhu 443130: akumulátory

Pri montáži vždy noste ochranné rukavice!

2. Upevňovací krúžok (03/1) stiahnite (03/a) na

ALEBO: Vytiahnite pílový list.

5. Skontrolujte, či je pílový list pevne zastrčený

návod na obsluhu 443130: akumulátory

návod na obsluhu 443131: nabíjačky

Skontrolujte, či je rezaný materiál upevnený – akýkoľvek pohyb materiálu ovplyvní výsledok pílenia.

Pred odobratím píly z materiálu počkajte, kým sa pílový list úplne nezastaví.

tupého pílového listu

V priebehu údržbárskych, ošetrovacích a čis- tiacich prác vždy noste ochranné rukavice!

dodržiavate pokyny tohto návodu na použitie.
