ПОСІБНИК КОРИСТУВАЧА AR 1835 AL-KO

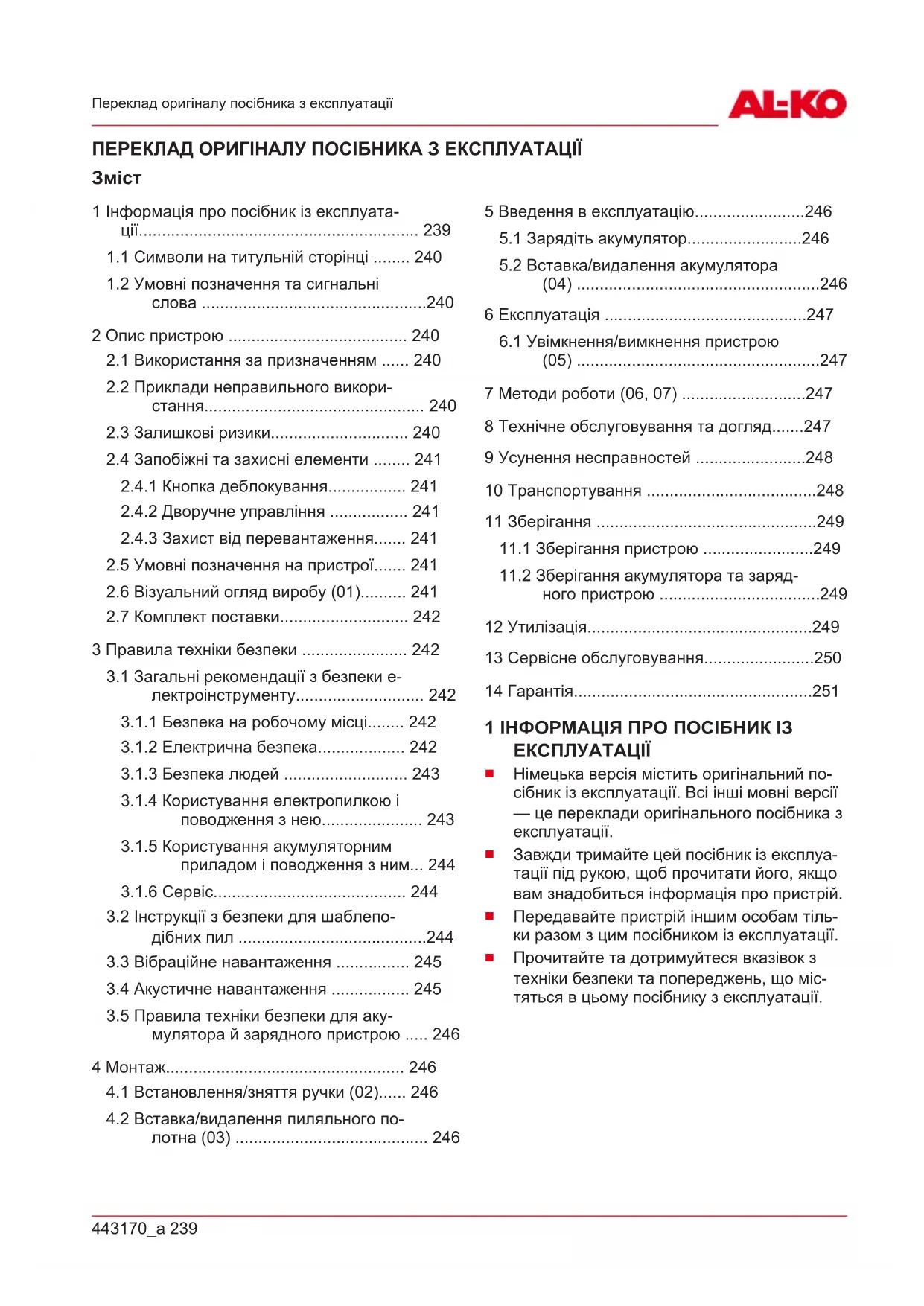

1 Інформація про посібник із експлуата- ції............................................................. 239

1.1 Символи на титульній сторінці ........ 240

1.2 Умовні позначення та сигнальні

слова .................................................240 2 Опис пристрою ....................................... 240

2.1 Використання за призначенням ...... 240

2.2 Приклади неправильного викори-

стання................................................ 240

2.3 Залишкові ризики.............................. 240

2.4 Запобіжні та захисні елементи ........ 241

2.4.1 Кнопка деблокування................. 241

2.4.2 Дворучне управління ................. 241

2.4.3 Захист від перевантаження....... 241

2.5 Умовні позначення на пристрої....... 241

2.6 Візуальний огляд виробу (01).......... 241

2.7 Комплект поставки............................ 242

3 Правила техніки безпеки ....................... 242

3.1 Загальні рекомендації з безпеки е-

лектроінструменту............................ 242

3.1.1 Безпека на робочому місці........ 242

3.1.4 Користування електропилкою і

поводження з нею...................... 243

3.1.5 Користування акумуляторним

приладом і поводження з ним... 244

3.1.6 Сервіс.......................................... 244

3.2 Інструкції з безпеки для шаблепо-

дібних пил .........................................244

3.3 Вібраційне навантаження ................ 245

3.4 Акустичне навантаження ................. 245

3.5 Правила техніки безпеки для аку-

мулятора й зарядного пристрою ..... 246 4 Монтаж.................................................... 246

4.1 Встановлення/зняття ручки (02)...... 246

4.2 Вставка/видалення пиляльного по-

лотна (03) .......................................... 246 5 Введення в експлуатацію........................246

5.1 Зарядіть акумулятор.........................246

5.2 Вставка/видалення акумулятора

(04) .....................................................246 6 Експлуатація ............................................247

6.1 Увімкнення/вимкнення пристрою

• (05) p. 247
• 7 Методи роботи (06, 07) p. 247
• 8 Технічне обслуговування та догляд p. 247
• 9 Усунення несправностей p. 248
• 10 Транспортування p. 248
• 11 Зберігання p. 249

11.1 Зберігання пристрою ........................249

11.2 Зберігання акумулятора та заряд-

• ного пристрою p. 249
• 12 Утилізація p. 249
• 13 Сервісне обслуговування p. 250
• 14 Гарантія 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 251

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.UA 240 PS 1815 Опис пристрою

1.1 Символи на титульній сторінці

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи. Посібник з експлуатації

Обережно поводьтеся з літій-іон- ними акумуляторами! Зокрема, дотримуйтеся інструкцій з тран- спортування, зберігання та утилі- зації в цьому посібнику з експлуа-

1.2 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА! Вказує на небезпечну ситу- ацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних трав-

ОБЕРЕЖНО! Вказує на потенційно не- безпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та серед- ньої тяжкості. УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збит-

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи. 2 ОПИС ПРИСТРОЮ Цей посібник з експлуатації описує ручні аку- муляторні шабельні пили зі знімним акумуля-

Пристрій слід використовувати тільки разом з літій-іонними акумуляторами і зарядними при- строями, зазначеними в технічних характе- ристиках. Додаткові відомості про акумулятор і зарядний пристрій див. в окремих інструкціях:

Посібник користувача 443130: акумулято-

Посібник користувача 443131: зарядні при-

УВАГА! Небезпека пошкодження пристро- ю та акумулятора. Якщо пристрій працює з неправильними акумуляторами, то це може призвести до пошкодження пристрою та аку-

Пристрій працює тільки з призначеними для цього акумуляторами.

2.1 Використання за призначенням

Шабельні пили призначені для пиляння гілок, дерев’яних брусків, м’яких металів (наприклад, міді, свинцю), пластику, легких будівельних плит, гіпсокартонних плит тощо. Для певних матеріалів треба використовувати пиляльні полотна відповідних типів (див. Технічні харак- теристики). Пристрій повинен щільно прилягати до матері- алу. Прямі полотна роблять прямолінійні роз- пили. За допомогою вузьких полотен можна робити криволінійні розпили. Не перевищуйте максимальну ширину об’єкту для розпилюван-

Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності та відмови від будь- якої відповідальності виробника за шкоду, зав- дану користувачеві або третій стороні.

2.2 Приклади неправильного

Пристрій не призначений для комерційно- го використання в громадських парках, на спортивних майданчиках, у сільському та лісовому господарствах.

Не використовуйте пристрій під час дощу.

2.3 Залишкові ризики

Навіть якщо пристрій використовується належ- ним чином, завжди існує певний залишковий ризик, який не можна виключити. Можливі на- ведені нижче потенційні небезпеки на основі443170_a 241 Опис пристрою типу та конструкції пристрою залежно від ви- користання:

Контакт із пиляльним полотном (небезпека отримання різаної рани).

Несподіваний або непередбачений рух пристрою (небезпека отримання різаної

Відокремлення частин пиляльного полот- на, наприклад, у випадку перекошування пристрою (різані рани/небезпека травму-

Відокремлення частин матеріалу, що об- робляється.

Порушення слуху під час роботи в разі не- використання засобів захисту органів слу-

2.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запо- біжні та захисні елементи.

2.4.1 Кнопка деблокування

Щоб запобігти випадковому ввімкненню при- строю, його оснащено кнопкою деблокування

2.4.2 Дворучне управління

Пристрій призначений для дворучного викори- стання, що запобігає травмуванню рук.

2.4.3 Захист від перевантаження

Пристрій оснащений захистом від перенаван- таження, який вимикає його у разі перенаван- таження (наприклад, затискання пиляльного

Після короткого періоду охолодження пристрій можна знову ввімкнути.

2.5 Умовні позначення на пристрої

Будьте особливо обережні під час користування пристроєм.

Перед введення в експлуатацію прочитайте посібник з експлуата-

Надягніть навушники! Надягніть захисні окуляри! Надягніть респіратор! Не використовуйте під час дощу! Бережіть пристрій від вологи! Не спалюйте пристрій!

2.6 Візуальний огляд виробу (01)

1 Задня ручка 2 Вимикач УВІМ/ВИМК 3 Кнопка деблокування вимикача 4 Передня ручка 5 Кнопка деблокування ручки 6 Ручка 7 Пиляльне полотно 8 Опорна пластина 9 Затискне кільце пиляльного полотна 10 Робоче освітлення 11 Посібник з експлуатації 12 Акумулятор*UA 242 PS 1815 Правила техніки безпеки

13 Зарядний пристрій*

• Не входить у комплект поставки, але до- ступний за такими номерами замовлення: див. Технічні дані.

2.7 Комплект поставки

Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій: Номер компонента 1 Акумуляторна шабельна пила 2 Ручка 3 Пиляльне полотно для деревини 4 Пиляльне полотно для металу 5 Пиляльне полотно для пластику 6 Посібник з експлуатації акумуля- торної шабельної пили ПРИМІТКА Акумуляторна батарея та за- рядний пристрій не входять в комплект по- ставки, їх можна придбати за окремим замов-

3.1 Загальні рекомендації з безпеки

електроінструменту ПОПЕРЕДЖЕННЯ! Ознайомтеся з усіма правилами техніки безпеки, інструкціями, ілюстраціями і технічними характеристика- ми, які входять в комплект постачання цьо- го електроінструменту. Недотримання вказі- вок з техніки безпеки та інструкцій може при- звести до ураження електричним струмом, по- жежі та (або) серйозних травм.

Зберігайте правила техніки безпеки та вказівки для використання в майбут-

Позначення «електроінструмент», що вико- ристовується в вказівках по техніці безпеки, стосується і електроінструментів, що пра- цюють від мережі (з мережевим кабелем), і е- лектроінструментів, що працюють від аку- мулятора (без мережевого кабелю).

3.1.1 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.

Забороняється використовувати цей е- лектроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.

Користуючись електроприладом, три- майте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви може- те втратити контроль над електроприла-

3.1.2 Електрична безпека

Штекер приладу має відповідати конфі- гурації розетки. Заборонено будь-яким чином модифікувати штекер. Не вико- ристовуйте адаптери разом із заземле- ними електроприладами. Використання немодифікованих штекерів і підходящих розеток знижує ризик ураження електрич- ним струмом.

Уникайте фізичного контакту з заземле- ними поверхнями, наприклад трубами, радіаторами, плитами та холодильника- ми. У разі заземлення тіла збільшується ризик ураження електричним струмом.

Бережіть електроприлад від дощу чи вологи. Потрапляння води в електропри- лад підвищує ризик ураження електричним

Не тягніть за з’єднувальний кабель, щоб перемістити, підвісити прилад чи від’єднати його від мережі. Тримайте з’єднувальний кабель на безпечній від- стані від олії, гострих кромок, джерел тепла і рухомих деталей. Пошкодження або заплутування з’єднувального кабелю підвищує ризик ураження електричним

Працюючи з електроінструментом на вулиці, використовуйте подовжуваль- ний кабель, придатний для подібного використання. Використання спеціально призначеного для експлуатації на вулиці кабелю знижує ризику ураження електрич- ним струмом.

У разі необхідності експлуатації елек- троприладу у вологому середовищі скористайтеся автоматичним запобіж- ним вимикачем, що діє при появі стру-443170_a 243 Правила техніки безпеки му витоку. Застосування запобіжного ви- микача знижує ризик ураження електрич- ним струмом.

Будьте уважні, стежте за своїми діями і керуйтеся здоровим глуздом під час роботі з електроприладом. Не кори- стуйтеся електроприладом, якщо ви втомлені або перебуваєте під впливом наркотичних засобів, алкоголю чи ме- дикаментів. Короткочасна неуважність під час роботи з електроприладом може спри- чинити серйозну травму.

Користуйтеся засобами індивідуально- го захисту й обов’язково надягайте за- хисні окуляри. Залежно від способу й умов використання електроприладу засо- би індивідуального захисту, як-от респіра- тор, неслизьке захисне взуття, шолом і на- вушники, суттєво знижують ризик отриман-

Уникайте ненавмисного увімкнення. Пе- реконайтеся, що електроприлад вимк- нено, перш ніж підключати його до дже- рела живлення та (або) акумулятора, брати в руки або переносити. Не носіть електроприлад, тримаючи палець на ви- микачі, і не підключайте увімкнений елек- троприлад до мережі. Це може призвести до нещасного випадку.

Перед увімкненням електроприладу зні- міть із нього інструменти для регулю- вання та гайкові ключі. Інструмент або ключ, що знаходиться на деталі електроін- струменту, яка обертається, може завдати

Уникайте незручного положення тіла. Виберіть стійке положення та зберігай- те рівновагу. Це дозволить краще контро- лювати електроприлад у непередбачених

Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримай- те волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.

Якщо передбачено встановлення при- строїв для відсмоктування і утримання пилу, переконайтеся, що вони під'єдна- ні і використовуються правильно. За- стосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.

Не зважуйте себе в неправильному на- прямку і не ігноруйте правила безпеки для електроінструментів, навіть якщо ви знайомі з електроінструментом після його багаторазового використання. Не- дбале поводження може призвести до сер- йозних травм протягом декількох секунд.

3.1.4 Користування електропилкою і

Не перевантажуйте електроприлад. Ви- користовуйте для виконання роботи відповідний електроприлад. Задля мак- симальної ефективності й безпеки не пе- ревищуйте вказаний діапазон потужності електроприладу.

Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.

Перш ніж налаштовувати електропри- лад, замініть запчастини інструменту а- бо помістіть пристрій на зберігання, ви- тягніть штепсель з розетки і (або) витяг- ніть знімний акумулятор. Це унеможли- вить ненавмисне увімкнення електропри-

Зберігайте електроприлади, що не ви- користовуються, у недосяжному для ді- тей місці. Не дозволяйте використову- вати електроприлад особам, які не зна- йомі з ним або не прочитали ці інструк- ції. У разі використання недосвідченими особами електроприлади є небезпечними.

Ретельно виконуйте обслуговування е- лектроприладів і насадок. Стежте за тим, щоб рухомі деталі бездоганно пра- цювали і не защемлялися, та щоб не бу- ло зламаних і пошкоджених деталей, які порушують роботу електроприладу. Пе- ред застосуванням електроприладу від- ремонтуйте пошкоджені частини. Причи- ною багатьох нещасних випадків є нена- лежний догляд за електроприладом.

Ріжучий інструмент має бути завжди чи- стим і гострим. Ретельно доглянутий рі- жучий інструмент із гострими лезами мен- ше защемлюється і ним легше керувати.

Використовуйте електроінструмент, на- садки тощо відповідно до цих інструк- цій. Ураховуйте умови використання та характер роботи. Використання електро- приладів не за призначенням може при-UA 244 PS 1815 Правила техніки безпеки звести до виникнення небезпечних ситуа-

Стежте за тим, щоб ручки і долонна ча- стина рукавиці були сухими і чистими, без найменших слідів масла або масти- ла. Слизькі ручки і долонна частина рука- виці не дозволяють забезпечити безпечну експлуатацію і контроль потужності в непе- редбачених ситуаціях.

3.1.5 Користування акумуляторним

приладом і поводження з ним

Заряджайте акумулятори тільки за до- помогою зарядного пристрою, рекомен- дованого виробником. Якщо зарядний пристрій, який підходить для певного виду акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.

Використовуйте в електроприладі лише призначені для цього акумулятори. Ви- користання інших акумуляторів може при- звести до травмування або пожежі.

Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контак- тів. Замикання контактів акумулятора мо- же спричинити опіки або пожежу.

За неправильного використання з аку- мулятора може потекти рідина. Уникай- те контакту з нею. У разі контакту про- мийте уражене місце водою. Якщо ріди- на потрапила в очі, зверніться по ме- дичну допомогу. Рідина, що витікає з аку- мулятора, може викликати подразнення шкіри або опіки.

Не використовуйте пошкоджений або модифікований акумулятор. Пошкодже- ний або модифікований акумулятор мо- жуть поводити себе непередбачувано і спричинити пожежу, вибух або пошкоджен-

Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130°C можуть спричинити вибух.

Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумуля- тор або акумуляторний інструмент поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвер- дженим діапазоном температур можуть привести до руйнування акумулятора і під- вищення пожежонебезпеки.

Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантує, що електроприлад і надалі буде безпечним для використання.

У жодному разі не виконуйте обслуго- вування зруйнованих акумуляторів. Об- слуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.

3.2 Інструкції з безпеки для

Під час виконання робіт, за яких робо- чий інструмент може контактувати з прихованими лініями електроживлення, тримайте пристрій за ізольовані по- верхні ручок. Контакт зі струмопровідною лінією може наражати металеві частини пристроїв на напругу і призвести до удару електричним струмом.

Надійно закріпіть заготовку на стабіль- ній поверхні за допомогою лещат або іншим чином. У разі утримування заготов- ки лише руками або тілом вона залишаєть- ся нестабільною, що може призвести до втрати контролю.

Тримайте руки якомога далі від зони пиляння. Не беріться руками за область під заготовкою. У разі контакту з пиляль- ним полотном є небезпека травмування.

Проводьте ввімкнений електроінстру- мент тільки в напрямку заготовки. Інак- ше є ризик віддачі в разі контакту робочого інструмента з заготовкою.

Під час пиляння переконайтеся, що опорна пластина спирається на заго- товку. Пиляльне полотно може заклинити, що призведе до втрати керування електро-

Після завершення операції вимкніть е- лектроінструмент і не витягуйте пи- ляльне полотно зі зрізу, доки воно не зупиниться. Це дозволить уникнути відда- чі та допоможе безпечно покласти елек- троінструмент.

Використовуйте тільки непошкоджені, і- деальні пиляльні полотна. Вигнуті або затуплені пиляльні полотна можуть злама-443170_a 245 Правила техніки безпеки тися, несприятливо вплинути на зріз або викликати віддачу.

Не зупиняйте пиляльне полотно, вими- каючи його в поперечному напрямку. Пиляльне полотно може пошкодитися, зламатися або викликати віддачу.

Щільно затягніть матеріал. Не притри- муйте заготовку рукою або ногою. Не торкайтеся предметів або землі під час роботи з пилою. Є ризик віддачі.

Використовуйте відповідні пошукові пристрої для виявлення прихованих лі- ній електроживлення або зверніться в місцеву комунальну компанію. Контакт із електропроводкою може призвести до пожежі та ураження електричним струмом. Пошкодження газопроводу може привести до вибуху. Проникнення в водопровід при- зводить до матеріальних збитків.

Закріпіть заготовку. Заготовка, закріпле- на за допомогою затискачів або лещат, утримується надійніше, ніж рукою.

Дочекайтеся зупинки електроінструмен- ту, перш ніж покласти його. Робочий ін- струмент може заклинити, що призведе до втрати керування електроприладами.

3.3 Вібраційне навантаження

ПОПЕРЕДЖЕННЯ! Небезпека вібрації. Фактичне значення вібраційної емісії під час використання пристрою може відрізнятися від заявленого виробником значення. Спостері- гайте за наведеними нижче факторами впливу до або під час використання:

Чи використовується пристрій за призна-

Чи матеріал розрізаний або оброблений

Чи пристрій перебуває в робочому стані?

Чи правильно загострений або встановле- ний різальний інструмент?

Чи встановлені кронштейни і, якщо потріб- но, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою о- бертання двигуна, необхідною для вико- нання окремої роботи.

Через неправильну експлуатацію та тех- нічне обслуговування шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного навантаження зале- жить від виконуваної роботи або викори- стання пристрою. Оцініть і встановіть від- повідні перерви в роботі. В результаті ві- браційне навантаження протягом всього робочого часу буде значно знижено.

Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавички та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не- гайно зверніться до лікаря. До цих симпто- мів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зро-

Робіть під час робочого дня тривалі пере- рви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.

Якщо ви відчуваєте дискомфорт або дисхромії шкіри під час використання при- строю в руках, негайно припиніть роботу. Встановіть достатні перерви в роботі. Ро- бота без достатніх перерв може призвести до місцевої вібраційної хвороби.

Мінімізуйте ризик впливу вібрації. Виконуй- те обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти- вібраційні аксесуари (наприклад, ручки).

Уникайте роботи з пристроєм за темпера- тури нижче 0°C. У плані роботи визначте, як можна обмежити вібраційне наванта-

3.4 Акустичне навантаження

Деякого акустичного навантаження, спричине- ного цим пристроєм, не можна уникнути. Вико- нуйте шумні роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечен- ня особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навуш- ники.UA 246 PS 1815

3.5 Правила техніки безпеки для

акумулятора й зарядного пристрою Дотримуйтеся правил техніки безпеки в окре- мих посібниках із експлуатації під час викори- стання акумулятора та зарядного пристрою.

Посібник користувача 443130: акумулято-

Посібник користувача 443131: зарядні при-

4 МОНТАЖ ПОПЕРЕДЖЕННЯ! Небезпека через не- повний монтаж! Використання пристрою, з- монтованого не в повному обсязі, може при- звести до серйозних травм.

Пристрій слід використовувати тільки за умови завершення монтажу в повному об-

Акумулятор слід вставляти в пристрій тіль- ки за умови завершення монтажу в повно-

ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.

Завжди носіть захисні рукавиці під час

4.1 Встановлення/зняття ручки (02)

Витягніть акумулятор, якщо він знаходить- ся у пристрої. Встановлення ручки

1. Посуньте (02/а) ручку (02/1) спереду на на-

прямну (02/2) до клацання. Зняття ручки

1. Натисніть кнопку розблокування (02/3).

2. Посуньте вперед (02/b) ручку.

4.2 Вставка/видалення пиляльного

1. Витягніть акумулятор, якщо він знаходить-

2. Вставте (03/a) затискне кільце (03/1) в при-

стрій до упору. Примітка:Для вставляння затискного кільця поставте великі та вказівні пальці на пластини (03/2) затискного кільця.

3. Вставка/видалення пиляльного полотна:

Вставте (03/b) пиляльне полотно (03/3) з хвостовиком до упору в утримувач полотна (03/4). Примітка:Утримувач полотна необ- хідно очищувати від рештків матері-

АБО: Видалення пиляльного полотна.

4. Розкрутіть затискне кільце. Затискне кіль-

це автоматично повертається у початкове положення та фіксує пиляльне полотно.

5. Перевірте надійність фіксації пиляльного

полотна в утримувачі полотна. 5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

5.1 Зарядіть акумулятор

Зверніть увагу на діапазон температур для за- ряджання акумулятора, див. Технічні дані. ПРИМІТКА Більш докладну інформацію див. в окремих інструкціях по експлуатації аку- мулятора та зарядного пристрою:

Посібник користувача 443130: акумулято-

Посібник користувача 443131: зарядні при-

5.2 Вставка/видалення акумулятора (04)

УВАГА! Небезпека пошкодження акумуля- тора. Якщо після використання акумулятор за- лишити в пристрої, це може призвести до по- шкодження акумулятора.

Одразу після використання акумулятор слід вийняти з пристрою та зберігати в за- хищеному від впливу низьких температур

Акумулятор слід вставляти в пристрій без- посередньо перед використанням. Встановлення акумулятора

1. Вставте (04/а) акумулятор (04/1) зверху на

напрямну до клацання. Видалення акумулятора:

1. Натисніть кнопку розблокування (04/2) і ви-

тягніть вгору (04/b) акумулятор.443170_a 247 Експлуатація 6 ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ! Небезпека пошко- дження в результаті ослаблення деталей пристрою. Під час експлуатації ослаблені де- талі пристрою можуть привести до серйозних

Перед перемиканням пристрою переко- найтеся, що всі деталі пристрою міцно за-

Прикріпіть ріжучі інструменти так, щоб во- ни не могли від'єднатися під час роботи.

6.1 Увімкнення/вимкнення пристрою (05)

1. Натисніть кнопку деблокування (05/1).

2. Натисніть вимикач (05/2) і відпустіть кнопку

деблокування. Вимкнення пристрою

1. Відпустіть вимикач.

7 МЕТОДИ РОБОТИ (06, 07) ПОПЕРЕДЖЕННЯ! Небезпека незафік- сованого матеріалу! Розпилювання незафік- сованого матеріалу може привести до серйоз- ної травми.

Розпилюйте матеріал, тільки якщо він на- дійно зафіксований.

Торкайтеся матеріалу пильним диском ручної пилки, тільки коли ручна пила до- сягне своєї повної швидкості.

Переконайтеся в тому, що матеріал для розпилювання надійно зафіксований — будь-який рух матеріалу впливає на успіш- ність розпилювання.

Не починайте розпилювання, доки ша- бельна пила не досягне повної швидкості.

Не використовуйте надмірну силу під час розпилювання, навіть за низького тиску.

Для заготовок великої товщини: Надійно встановіть опорну пластину (06/1) на заго- товці (06/2) та повільно та рівномірно про- водіть пилу навколо (06/а) заготовки.

Для заготовок малої товщини: Зафіксуйте заготовку (07/1) між ручкою (07/2) та опор- ною пластиною (07/3). Потім повільно та рівномірно натискуйте на пилу за напря- мом униз (07/а).

Зменшіть тиск безпосередньо перед роз- пилюванням матеріалів.

Перед видалення заготовки чекайте, доки пила повністю не зупиниться.

Під час роботи пиляльне полотно сильно нагрівається. Дайте йому охолонути перш, ніж торкатися його.

Пил, що утворюється під час пиляння, мо- же бути отруйним. Забезпечуйте гарну вентиляцію робочого місця та використо- вуйте захисну маску.

Пил, що утворюється під час пиляння, мо- же загорятися. Прибирайте його якомога

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека отримання різаних ран під час кон- такту з гострими рухомими деталями пристро- ю і ріжучим інструментом.

Завжди вимикайте пристрій перед техніч- ним і сервісним обслуговуванням та очи- щенням. Вийміть акумулятор.

Завжди носіть захисні рукавиці під час тех- нічного обслуговування, догляду та очи-

ПРИМІТКА Для виконання ремонту звер- тайтеся до спеціалізованої майстерні або сер- вісного центру.

Слід берегти пристрій від впливу води або

Після кожного застосування:

Видаляйте акумулятор та перевіряйте пристрій на наявність пошкоджень.

Витягуйте пильне полотно, чистіть йо- го та злегка змащуйте антикорозійним

Чистіть корпус за допомогою щітки чи тканини. Задля уникнення корозії та пошкодження елементів з пластику для очищення не можна використову- вати воду та (або) агресивні миючі за- соби, а також розчинники.

За допомогою щітки чи тканини вида- ляйте відкладення стружки із затискно- го кільця (03/1) та утримувача полотна (03/4). Після цього злегка змащуйте утримувач полотна антикорозійним мастилом.UA 248 PS 1815 Усунення несправностей

Регулярно перевіряйте пиляльне полотно. Звертайтеся до сервісного центру вироб- ника у наступних випадках:

Регулярно перевіряйте затягування всіх

Перевірте електричні контакти на наяв- ність корозії, в разі необхідності контакти слід зачистити металевою щіткою та обро- бити спреєм для електричних контактних

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ ОБЕРЕЖНО! Небезпека травмування. Рухомі деталі та деталі з гострими краями мо- жуть призвести до травм.

Під час технічного обслуговування, догля- ду та очищення завжди слід вдягати захис- ні рукавиці!

Вимкнути пристрій та вийняти акумулятор! ПРИМІТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби

Несправність Причина Усунення Двигун не працює. Акумулятор відсутній або неправильно встановле-

Правильно встановіть акумулятор. Акумулятор розряджений. Зарядіть акумулятор. Вимикач несправний. Не використовуйте пристрій! Звер- ніться в сервісний центр виробника. Потужність двигуна знижується. Акумулятор розряджений. Зарядіть акумулятор. Пиляльне полотно затупи-

Замініть пиляльне полотно. Двигун зупиняється під час розпилювання. Двигун перевантажений. Вимкніть пристрій. Акумулятор розряджений. Зарядіть акумулятор. Пиляльне полотно затупи-

Замініть пиляльне полотно. Термін служби акумулято- ра завершився. Замініть акумулятор. Використовуйте лише оригінальні запчастини від ви-

Акумулятор не заряджа-

Контакти акумулятора за-

Зверніться в сервісний центр ви-

Несправність акумулятора чи зарядного пристрою.

Замовте запчастини за каталогом. Акумулятор занадто гаря-

Дочекайтеся охолодження акуму-

10 ТРАНСПОРТУВАННЯ Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій.

2. Вийміть акумулятор з пристрою.

Акумулятор B125 Li (Арт. №: 113896) ПРИМІТКА Номінальна потужність акуму- лятора складає більше 100 Вт·год! Тому слід дотримуватись наступних правил транспорту-

Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

з метою приватного використання користу- вачі можуть транспортувати акумулятор дорожнім транспортом без будь-яких до- даткових заходів безпеки, але в упаковці для роздрібного продажу;

Комерційні користувачі, які виконують пе- ревезення в зв'язку зі своєю основною ді- яльністю (наприклад, поставки на буді- вельні майданчики або місця навантажен- ня та з них), можуть також скористатися цим спрощенням. В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотриму- ватися правил про небезпечні вантажі! Недо- тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням. Інші вказівки щодо транспортування та

Транспортувати та надсилати літій-іонні а- кумулятори дозволяється тільки у неушко- дженому стані!

Для транспортування акумулятора вико- ристовувати виключно оригінальну упаков- ку або відповідну упаковку для небезпеч- ного вантажу (не стосується акумуляторів з номінальною потужністю менше 100Вт·год).

Необхідно заклеїти відкриті контакти аку- мулятора, щоб уникнути короткого зами-

Необхідно захистити акумулятор від ковзання всередині упаковки, щоб уникну- ти пошкоджень.

В разі транспортування або надсилання необхідно перевірити правильність марку- вання та документації відвантаження (на- приклад, кур'єрською або експедиторської

Необхідно заздалегідь дізнатися, чи мож- ливе транспортування з обраним поста- чальником послуг, і повідомити про надси-

Рекомендуємо звернутися до фахівця з небез- печних вантажів для підготування пристрою до надсилання. Слід дотримуватися будь-яких діючих національних приписів. 11 ЗБЕРІГАННЯ

11.1 Зберігання пристрою

Витягуйте акумулятор після кожного засто- сування пристрою.

Ретельно очищайте пристрій і за наявності встановлюйте всі захисні кришки.

Зберігайте пристрій у сухому місці, що за- кривається, недоступному для дітей. В разі тривалого зберігання понад 30 днів не- обхідно виконати наступні дії:

ретельно очистити пристрій, зберігати в сухому приміщенні.

11.2 Зберігання акумулятора та зарядного

ПРИМІТКА Див. детальну інформацію в окремих посібниках для акумулятора і заряд- ного пристрою. 12 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед вики- данням! Їхня утилізація регулюється зако- ном про акумулятори.

Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодав- ства після використання.

Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією! Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими відходами.UA 250 PS 1815 Сервісне обслуговування Електричні та електронні пристрої можна без- коштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при-

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інфор- мацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.

Власники або користувачі батарей або а- кумуляторів зобов'язуються повертати йо- го відповідно до законодавства після вико- ристання. Повернення обмежується поста- чанням невеликих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005% ртуті

Cd: батарея містить понад 0,002% кадмію

Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини батарей і акумуляторів

пункт збору загальної системи повернення відпрацьованих акумуляторів

пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата-

13 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts443170_a 251

14 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.AL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: [phone] | E-Mail: [e-mail] | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
