BRUKSANVISNING Royal ART 144 EINHELL

Manual de instruções para roçador de relva Bruksanvisning för grästrimmer Käyttöohje Ruohotrimmari

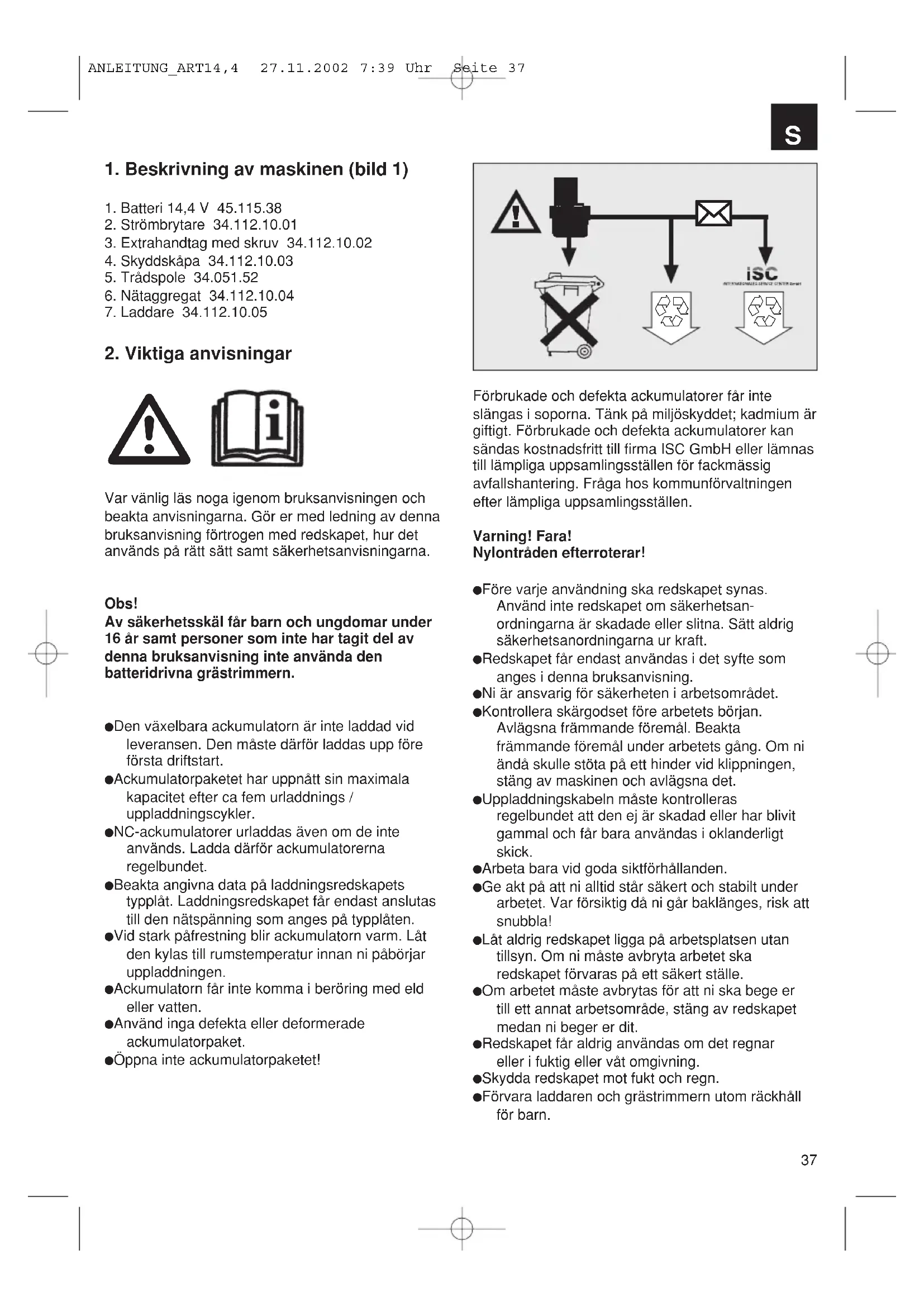

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 3637 1. Beskrivning av maskinen (bild 1)1. Batteri 14,4 V 45.115.382. Strömbrytare 34.112.10.013. Extrahandtag med skruv 34.112.10.024. Skyddskåpa 34.112.10.035. Trådspole 34.051.526. Nätaggregat 34.112.10.047. Laddare 34.112.10.052. Viktiga anvisningar Var vänlig läs noga igenom bruksanvisningen ochbeakta anvisningarna. Gör er med ledning av dennabruksanvisning förtrogen med redskapet, hur detanvänds på rätt sätt samt säkerhetsanvisningarna. Obs! Av säkerhetsskäl får barn och ungdomar under16 år samt personer som inte har tagit del avdenna bruksanvisning inte använda denbatteridrivna grästrimmern. Den växelbara ackumulatorn är inte laddad vid leveransen. Den måste därför laddas upp före första driftstart. Ackumulatorpaketet har uppnått sin maximala kapacitet efter ca fem urladdnings / uppladdningscykler. NC-ackumulatorer urladdas även om de inte används. Ladda därför ackumulatorerna regelbundet. Beakta angivna data på laddningsredskapets typplåt. Laddningsredskapet får endast anslutas till den nätspänning som anges på typplåten. Vid stark påfrestning blir ackumulatorn varm. Låt den kylas till rumstemperatur innan ni påbörjar uppladdningen. Ackumulatorn får inte komma i beröring med eld eller vatten. Använd inga defekta eller deformerade ackumulatorpaket. Öppna inte ackumulatorpaketet!Förbrukade och defekta ackumulatorer får inteslängas i soporna. Tänk på miljöskyddet; kadmium ärgiftigt. Förbrukade och defekta ackumulatorer kansändas kostnadsfritt till firma ISC GmbH eller lämnastill lämpliga uppsamlingsställen för fackmässigavfallshantering. Fråga hos kommunförvaltningenefter lämpliga uppsamlingsställen.Varning! Fara!Nylontråden efterroterar! Före varje användning ska redskapet synas. Använd inte redskapet om säkerhetsan-ordningarna är skadade eller slitna. Sätt aldrig säkerhetsanordningarna ur kraft. Redskapet får endast användas i det syfte som anges i denna bruksanvisning. Ni är ansvarig för säkerheten i arbetsområdet. Kontrollera skärgodset före arbetets början. Avlägsna främmande föremål. Beakta främmande föremål under arbetets gång. Om ni ändå skulle stöta på ett hinder vid klippningen, stäng av maskinen och avlägsna det. Uppladdningskabeln måste kontrolleras regelbundet att den ej är skadad eller har blivit gammal och får bara användas i oklanderligt skick. Arbeta bara vid goda siktförhållanden. Ge akt på att ni alltid står säkert och stabilt under arbetet. Var försiktig då ni går baklänges, risk att snubbla! Låt aldrig redskapet ligga på arbetsplatsen utan tillsyn. Om ni måste avbryta arbetet ska redskapet förvaras på ett säkert ställe. Om arbetet måste avbrytas för att ni ska bege er till ett annat arbetsområde, stäng av redskapet medan ni beger er dit. Redskapet får aldrig användas om det regnar eller i fuktig eller våt omgivning. Skydda redskapet mot fukt och regn. Förvara laddaren och grästrimmern utom räckhållför barn.

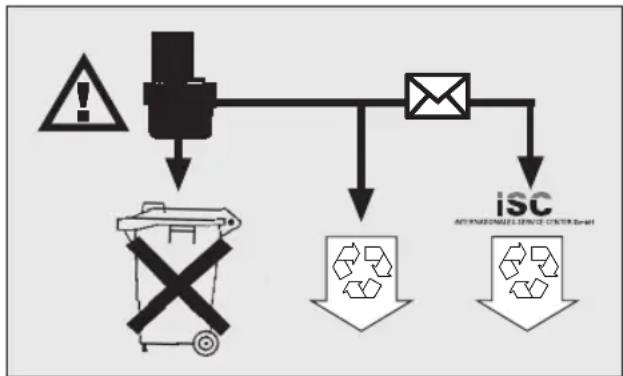

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 3738 Uppladdningsredskpate får inte användas i närheten av ångor och brandfarliga vätskor. Förbrukade Ackumulatorer får inte kastas i eld. Risk för explosioner. Undvik kontakt med läckande ackumulatorer. Om så skulle ske, tvätta genast av det hudparti som varit i kontakt med ackumulatoren med tvål och vatten. Om ni skulle få ackumulatorsyra i ögonen, spola ögat minst 1 minut med vatten. Sök sedan genast upp en läkare. Skydda uppladdningsredskapet och ledningen mot skador och skarpa kanter. Skadade kablar ska omedelbart bytas ut hos en elektrofackman. Acumulatorn ska inte laddas med uppladdningsredskap från en annan tillverkare. Ett icke fackmässigt bruk i förbindelse med andra uppladdningsstationer och ackumulatorapparater kan leda till att ackumulatorn skadas samt till kroppsskador. Ladda inte upp ackumulatorn vid temperaturer under 10 grader och över 40 grader. Förvara inte ackumulatorn i ett rum där temperaturen är högre än 50 grader. Kortslut inte ackumulatorns kontakter. Vidrör inte ackumulatorkontakterna med metalldelar och ledande delar (kortslutningsrisk) Lägg inte ackumulatorn i en behållaren med metalldelar eller ledande delar (kortslutningsrisk) En kortslutning i ackumulatorn kan leda till brand respektive explosion av ackumulatorcellerna. Utsätt inte ackumulatorn för regn. Innan ni kopplar på redskapet, försäkra er om att nylontråden inte vidrör stenar eller andra föremål. Ha alltid lämplig klädsel på er för att förhindra skador på huvudet, händerna och fötterna. Bär alltid hjälm, skyddsglasögon, höga stövlar (eller stabila skor och långbyxor av stabilt tyg) och arbetshandskar. När redskapet är igång måste det hållas från kroppen. Koppla inte på redskapet om det är omvänt respektive om det inte befinner sig i arbetsläge. Stäng av motorn när: ni inte använder redskapet, det ligger utan tillsyn, ni kontrollerar att försörjningskabeln är skadad, ni tar ut respektive byter ut spolen, ni transporterat redskapet från en plats till en annan. Håll redskapet oåtkomligt för andra personer, i synnerhet barn och husdjur; i det klippta och uppvirvlande gräset kan det finnas stenar och andra föremål. Under arbetet bör ni hålla ett avstånd på minst fem meter till andra personer och djur. Klipp inte mot hårda föremål. På så sätt undviker ni att skada er och att det blir skador på redskapet. Använd skyddsanordningens kant för att hålla redskapet borta från murar, olika ytor samt bräckliga saker. Använd aldrig redskapet utan skyddsanordningen. VARNING! Skyddsanordningen ska skydda dig och andra personer och är mycket viktig för att grästrimmern ska fungera på avsett vis. Om detta inte beaktas och grästrimmern ändå används, utgör maskinen inte endast en potentiell riskkälla, utan leder även till att alla garantianspråk upphör att gälla. Försök aldrig hålla fast trimningsanordningen (nylontråden) med händerna. Vänta alltid tills den har stannat helt. Använd endast original- nylontråd. Använd under inga omständigheter metalltråd istället för nylontråd. Var försiktig så att du inte skadar dig på maskindelen som är avsedd att skära av nylontråden till lämplig längd. Se till att ventilationsöppningarna är rena från smuts. Dra ut stickkontakten efter användning och kontrollera om maskinen är skadad. Försök inte att trimma av gräs som inte växer på marken; försök t ex inte att trimma av gräs som växer på murar eller på stenar. Användaren är själv ansvarig för ev. skador som har förorsakats av grästrimmern inom dess arbetsområde. Se till att grästrimmern är frånkopplad när du korsar vägar eller singelstigar. När du inte använder grästrimmern ska du se till att den förvaras på en torr plats utom räckhåll för barn. Använd endast grästrimmern enligt de beskrivningar som ges i denna bruksanvisning och håll den alltid lodrätt mot marken. Alla andra ställningar är farliga. Kontrollera regelbundet att skruvarna är ordentligt åtdragna. Se till att ytan där du ska arbeta med grästrimmern är fri från kablar och andra föremål. Om du måste lyfta grästrimmern inför transport, måste du först koppla ifrån motorn och sedan vänta tills verktyget har varvat ner helt. Innan du ansluter grästrimmern till nätet ska du försäkra dig om att inga av de roterande delarna är skadade samt att trådrullen är rätt insatt och monterad. När du använder grästrimmern får du under inga omständigheter trimma mot hårda föremål eftersom detta annars kan leda till personskador eller skador på grästrimmern. Vid reparation får endast originalreservdelar användas. Reparationer får endast utföras av en behörig elektriker, Innan du tar maskinen i drift och varje gång som maskinen har stött emot någonstans måste du kontrollera om maskinen är sliten eller

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 3839 skadad. Lämna in den för reparation vid behov. Se alltid till att dina händer och fötter inte är i närheten av trimningsanordningen, framför allt när du kopplar in motorn. Efter att du har dragit ut en ny tråd måste du hålla grästrimmern i normalt arbetsläge innan du kopplar in maskinen. Använd endast reserv- och tillbehörsdelar som är avsedda för maskinen eller har rekommenderats av tillverkaren. Dra alltid ut batteriet om du vill kontrollera, rengöra eller genomföra arbetsuppgifter vid maskinen samt om du inte använder maskinen. Varning! Efter att du har kopplat ifrån grästrimmern fortsätter nylontråden att rotera ytterligare ett par sekunder.

3. Förklaring av skylten

(se bild 2) på maskinen 1: Varning! 2: Använd ögonskydd! 3: Skydda grästrimmern mot fuktig omgivning! 4: Läs igenom bruksanvisningen innan du använder maskinen! 5: Se till att inga andra personer finns i farozonen! 6: Verktyget efterroterar!

Skärkrets Ø 24 cm Max. gångtid ca. 20 min. Skyddsklass III Ljudeffektnivå LWA 92 dB (A) Ljudtrycknivå LPA 82 dB (A) NC Växelackumulator 14,4 V Det enligt ISO 5349 uppmätta vibrationsvärdet på handtaget uppgår till: < 2,5 m/s

Nätdel: Nätspänning 230 V ~ 50 Hz Utgång: Nominell spänning 15 V Nominell ström 450 mA Bullret från denna maskin kan överskrida 85 dB(A). I sådana fall måste användaren skyddas med bullerskyddande åtgärder. Bullernivån har mätts upp enl. IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/538/EEG). Vibrationerna i handtaget uppgår till < 2,5 m/s

och har mätts upp enl. ISO

5. Montera skyddskåpa

Sätt skyddskåpan på motorhuvudet enligt beskrivningen (bild 3), vrid motsols till stopp (bajonettkoppling) och fäst sedan med den bifogade skruven (C) (bild 4). Obs! (bild 3). Se till att skyddskåpan ligger emot grästrimmerns kåpa innan den vrids och att förstärkningen (A) vid skyddet ligger till höger om kåpans förstärkning (B). 6.Montera handtag och stång Montera handtaget på den övre stången (bild 5) och skjut därefter samman den övre och undre stången (bild 6).

7. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor och mindre gräsytor i privata och hobbyanlagda trädgårdar. Maskiner för sådana trädgårdar får inte användas till offentliga grönområden, parker, sportanläggningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas. Varning! För att undvika personskador samt materiella skador får maskinen inte användas till att finfördela material inför kompostering.

Grästrimmern är endast avsedd för gräsröjning (trimning). En kort eller sliten nylontråd ger dåliga trimningsresultat. VARNING! Dra alltid ut batteriet innan du ställer in trådlängden! (Bild 11) Om du ska använda maskinen för första gången eller om nylontråden är sliten måste du dra ut tråden kraftigt. Dra ut nylontråden ända fram till skyddskåpans kant (bild 9). Följ anvisningarna i avsnitt 9 „Byta ut trådspole“. När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 9). Ta bort knivskyddet (D). Akta: Risk för skador (bild 4)! Sätt därefter i batteriet (bild 11). När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 10). En kort eller sliten nylontråd ger dåliga trimningsresultat. Beakta följande anvisningar för att få ut största möjliga prestanda av din grästrimmer: Använd inte grästrimmern utan skyddsanordning. Använd inte grästrimmern om gräset är blött. Bästa resultat får du om gräset är torrt. Tryck in inkopplings-spärrknappen för att koppla in grästrimmern (bild 1 / pos. 2). Släpp strömbrytaren (bild 1 / pos. 2) för att koppla ifrån grästrimmern. För endast grästrimmern mot gräset medan du håller strömbrytaren intryckt, dvs. grästrimmern är i drift. För att gräsröja på rätt sätt ska du luta grästrimmern en aning och svänga den medan du går framåt. Håll grästrimmern i ca 30° lutning (se bild 12 och bild 13). Om gräset är högt måste du kapa det stegvis (se bild 14). Använd skyddskåpan för att undvika att nylontråden slits onödigt mycket. Kör inte med grästrimmern intill hårda föremål eftersom detta leder till onödigt slitage på tråden.

9. Byta ut trådspole

VARNING! Dra tvunget ut batteriet innan du byter ut trådspolen (bild 11)! Sätt på knivskyddet (D) (bild 4). Håll fast spolfästet och tryck ned trådspolen. Håll trådspolen nedtryckt och vrid den samtidigt motsols tills den lossnar (bild 7). Byt ut den tomma spolen mot en ny. Vid behov kan du föra in den nya spolens trådändar genom öppningen på sidan. Sätt trådspolen på spolfästet, håll fast spolfästet, tryck trådspolen nedåt och vrid samtidigt medsols tills det sitter fast. För in tråden genom en av skårorna i spolfästet och vidare fram till skyddskåpans kant (bild 8 och 9). Ta av knivskyddet (D). Akta: Risk för skador (bild 4). När skärhuvudet startas för första gången kommer tråden att skäras till rätt längd (bild 10). VARNING! Risk för personskador om nylontråd slungas iväg!

10. Ladda upp batteriet

För att ta ut batteriet, tryck in de båda spärrarna (A) och dra sedan batteriet bakåt (bild 11). Kontrollera att nätspänningen som anges på laddarens typskylt stämmer överens med nätspänningen i vägguttaget. Anslut nätaggregatet (A) till laddaren (B). Anslut nätaggregatet till stickuttaget. Den gröna lampan på laddaren tänds (bild 15). Sätt in batteriet (C) i laddaren. Den röda lampan på laddaren tänds och indikerar att laddningen genomförs (bild 15). Batteriets laddningstid uppgår till ca 4 timmar. Om batteriet inte är tomt är laddningstiden kortare. Medan batteriet laddas upp värms det en aning. Detta är dock normalt.

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 4011.Underhåll och skötsel Koppla ifrån grästrimmern och dra ut stickkontakten innan du ställer undan och rengör maskinen. Ta bort avlagringar på skyddskåpan med en borste. Plastkåpan och de övriga plastdelarna kan rengöras med ett svagt hushållsrengöringsmedel och en fuktig tygduk. Maskinen får inte rengöras med aggressiva medel eller lösningsmedel. Spruta aldrig av grästrimmern med vatten. Vatten får under inga omständigheter tränga in i maskinen. För att grästrimmern ska vara lättare att förvara kan den sammansatta stången tas isär på nytt. Tryck in de båda spärrarna (A) och dra samtidigt isär de båda stängerna (bild 16). OBS! Ta först ut batteriet (bild 11).

12. Reservdelsbeställning

Ange följande uppgifter när du beställer reservdelar: Maskintyp Maskinens artikelnummer Maskinens ID-nr. Reservdelsnumret för reservdelen

13. Avfallshantering

Tillbehör och förpackningsmaterial kan lämnas in för miljövänlig återvinning. Plastdelarna har markerats för att underlätta källsorteringen.
