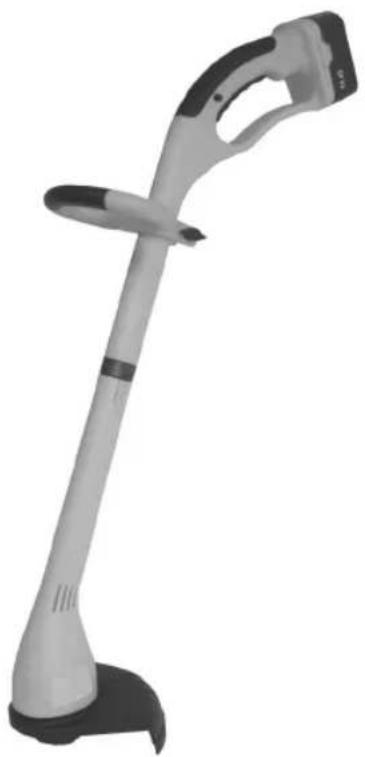

Gebrauchsanweisung für Rasentrimmer

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 34

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 45

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 56

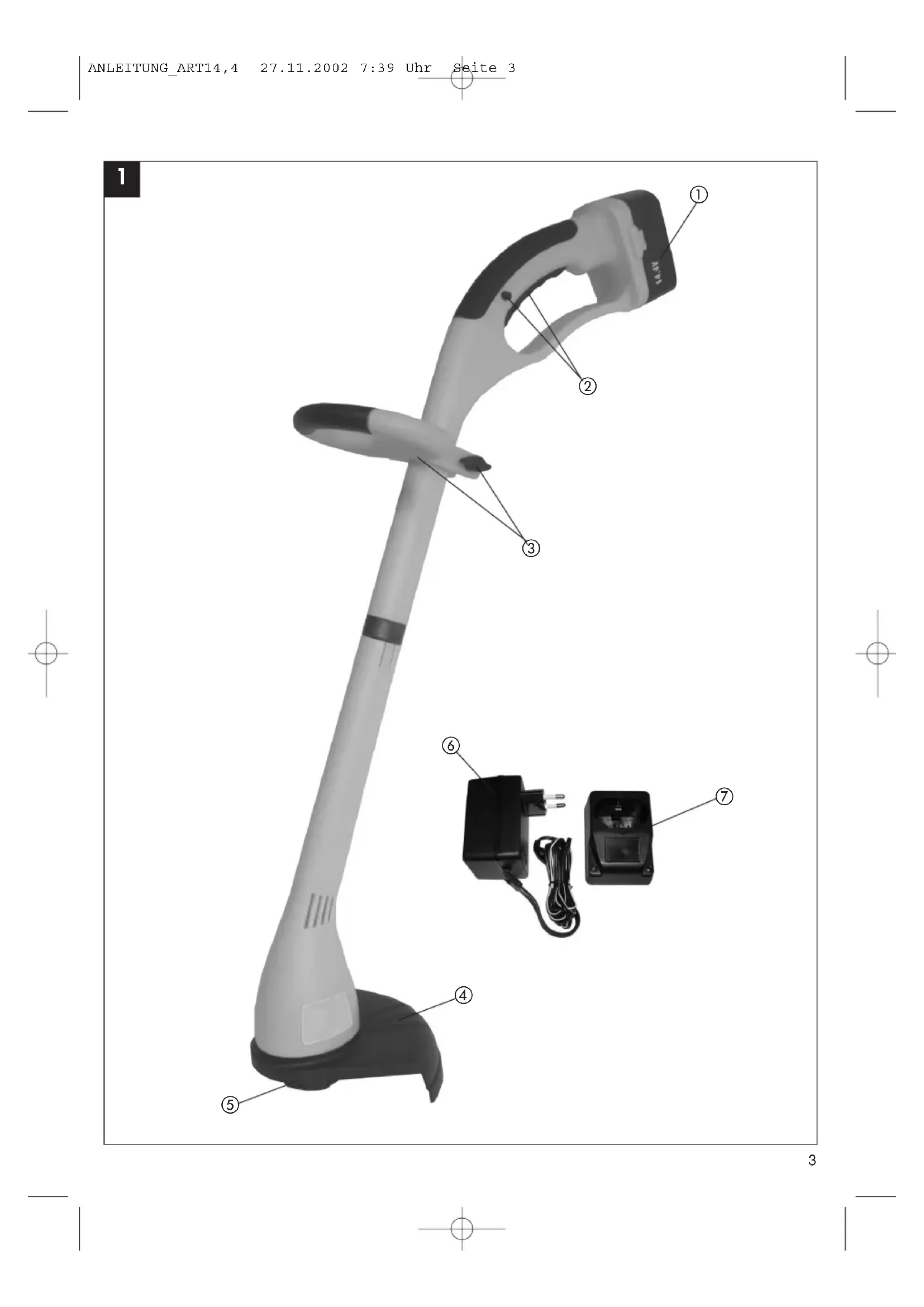

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 61. Gerätebeschreibung (Abb. 1)Ersatzteilnr.1. Akku 14,4V 45.115.382. Ein- Ausschalter 34.112.10.013. Zusatzhandgriff mit Schraube 34.112.10.024. Schutzhaube 34.112.10.035. Fadenspule 34.051.526. Netzgerät 34.112.10.047. Ladeadapter 34.112.10.052. Wichtige Hinweise Bitte lesen Sie die Gebrauchsanweisung sorgfältigdurch und beachten Sie deren Hinweise. Machen Siesich anhand dieser Gebrauchsanweisung mit demGerät, dem richtigen Gebrauch sowie denSicherheitshinweisen vertraut.Achtung!Aus Sicherheitsgründen dürfen Kinder undJugendliche unter 16 Jahren sowie Personen, diemit dieser Gebrauchsanweisung nicht vertrautsind, den Akku-Rasentrimmer nicht benutzen. Der wechselbare Akku ist im Lieferumfang nicht geladen. Vor der ersten Inbetriebnahme muß deshalb der Akku aufgeladen werden. Der Akku-Pack hat seine maximale Kapazität nach ca. fünf Entlade-/Ladezyklen erreicht. NC-Akkus entladen sich auch, wenn sie nicht benützt werden. Laden Sie deshalb die Akkus regelmäßig. Beachten Sie die angegebenen Daten auf dem Typenschild des Ladegerätes. Schließen Sie das Ladegerät nur an die auf dem Typenschild angegebene Netzspannung an. Bei starker Beanspruchung erwärmt sich der Akku. Lassen Sie den Akku vor Beginn des Ladevorgangs auf Raumtemperatur abkühlen. Bringen Sie den Akku nicht mit Feuer oder Wasser in Berührung. Verwenden Sie keine defekten oder deformiertenAkku-Packs. Öffnen Sie nicht den Akku-Pack!Verbrauchte und defekte Akkus gehören nicht in denHausmüll. Denken Sie an den Umweltschutz;Cadmium ist giftig. Verbrauchte und defekte Akkuskönnen zur fachgerechten Entsorgung frei an dieFirma ISC GmbH gesandt werden oder an dengeeigneten Sammelstellen abgegeben werden.Fragen Sie bei Ihrer Gemeindeverwaltung nach dergeeigneten Sammelstelle.Achtung Gefahr!Nylonfaden läuft nach! Führen Sie vor jeder Benutzung eine Sicht-prüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt ist. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. Verwenden Sie das Gerät ausschließlich ent-sprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck. Sie sind für die Sicherheit im Arbeitsbereich verantwortlich. Überprüfen Sie das Schneidgut vor Arbeits-beginn. Entfernen Sie vorhandene Fremdkörper. Achten Sie während des Arbeitens auf Fremd-körper. Sollten Sie dennoch beim Schneiden auf ein Hindernis treffen, setzen Sie bitte die Maschine außer Betrieb und entfernen Sie dieses. Das Ladekabel muß regelmäßig auf Anzeichen von Beschädigungen und Alterungen (Brüchig-keit) untersucht werden und darf nur in einwandfreiem Zustand benutzt werden. Arbeiten Sie nur bei ausreichenden Sichtver-hältnissen. Achten Sie beim Arbeiten immer auf sicheren und festen Stand. Achtung beim Rückwärts-gehen, Stolpergefahr! Lassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz liegen. Sollten Sie die Arbeit unterbrechen, lagern Sie bitte das Gerät an einem sicheren Ort.

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 7D

Sollten Sie Ihre Arbeit unterbrechen, um sich zu einem anderen Arbeitsbereich zu begeben, schalten Sie das Gerät, während Sie sich dorthin begeben, unbedingt ab. Benützen Sie das Gerät nie bei Regen oder in feuchter, nasser Umgebung. Schützen Sie Ihr Gerät vor Feuchtigkeit und Regen. Ladegerät und Akku-Rasentrimmer von Kindern unzugänglich aufbewahren. Das Ladegerät nicht im Bereich von Dämpfen und brennbaren Flüssigkeiten verwenden. Verbrauchte Akkus nicht ins offene Feuer werfen. Explosionsgefahr! Vermeiden Sie den Kontakt mit ausgelaufenen Akkus. Sollte dies dennoch geschehen, die betroffene Hautpartie sofort mit Wasser und Seife reinigen. Sollte Akkusäure ins Auge gelangen, das Auge mindestens 1 min. mit Wasser aus- spülen. Dann sofort einen Arzt aufsuchen. Schützen Sie das Ladegerät und die Leitung vor Beschädigung und scharfen Kanten. Beschädigte Kabel sind unverzüglich durch einen Elektrofach- mann auszutauschen. Laden Sie den Akku nicht mit Ladegeräten anderer Hersteller. Unsachgemäßer Gebrauch in Verbindung mit anderen Ladestationen und Akku-Geräten können zum Defekt des Akkus bzw. körperlichen Verletzungen führen. Laden Sie den Akku nicht bei einer Temperatur unter 10°C und über 40° C. Bewahren Sie den Akku nicht in einem Raum auf indem die Temperatur höher als 50°C ist. Schließen Sie die Kontakte des Akkus nicht kurz. Berühren Sie die Akku-Kontakte nicht mit metallischen, leitfähigen Teilen. (Kurzschluß- gefahr!) Legen Sie den Akku nicht in einen Behälter mit metallischen, leitfähigen Teilen (Kurzschluß- gefahr) Ein Kurzschluß des Akkus kann zu Bränden bzw. Explosion der Akku-Zellen führen! Setzen Sie den Akku nicht dem Regen aus. Bevor Sie das Gerät einschalten, überzeugen Sie sich davon, dass der Nylonfaden keine Steine oder andere Gegenstände berührt. Arbeiten Sie immer mit angemessener Kleidung, um so Verletzungen des Kopfes, der Hände, der Füße zu verhindern. Tragen Sie zu diesem Zweck einen Helm, eine Schutzbrille (oder eine Schutzblende), hohe Stiefeln (oder festes Schuh- werk und eine lange Hose aus festem Stoff) und Arbeitshandschuhe. Wenn das Gerät in Betrieb ist, halten Sie es unbedingt vom Körper entfernt! Schalten Sie das Gerät nicht ein, wenn es umge- dreht ist bzw. wenn es nicht in der Arbeitsstellung ist. Schalten Sie den Motor ab wenn: Sie das Gerät nicht benutzen, Sie es unbewacht lassen, Sie es kontrollieren, das Versorgungskabel beschädigt ist, Sie die Spule entnehmen bzw. austauschen, Sie das Gerät von einem Ort zum anderen transportieren. Halten Sie das Gerät von anderen Personen, ins- besondere Kindern und auch von Haustieren fern; im geschnittenen und aufgewirbelten Gras könnten Steine und andere Gegenstände sein. Halten Sie während der Arbeit von anderen Personen und Tieren einen Abstand von mindestens 5 m. Schneiden Sie nicht gegen harte Gegenstände. So vermeiden Sie es, sich zu verletzen und das Gerät zu beschädigen. Verwenden Sie den Rand der Schutzvorrichtung, um das Gerät von Mauern, verschiedenen Ober- flächen, sowie zerbrechlichen Dingen fernzu- halten. Verwenden Sie das Gerät nie ohne die Schutz- vorrichtung. ACHTUNG! Die Schutzvorrichtung ist für Ihre Sicherheit und die Sicherheit anderer, sowie für ein korrektes Funktionieren der Maschine wesentlich. Das Nichtbeachten dieser Vorschrift führt abgesehen davon, dass dadurch eine potentielle Gefahrenquelle geschaffen wird, zum Verlust des Garantieanspruches. Versuchen Sie nicht, die Schneidvorrichtung (Nylonfaden) mit den Händen anzuhalten. Warten Sie immer ab, bis sie von allein anhält. Verwenden Sie keinen anderen als den Original- Nylonfaden. Verwenden Sie anstelle des Nylonfadens auf keinen Fall Metalldrähte. Seien Sie vorsichtig gegen Verletzungen an der Einrichtung, die zum Abschneiden der Fadenlänge dient. Achten Sie darauf, daß Luftöffnungen frei von Verschmutzungen sind. Versuchen Sie nicht, mit dem Gerät Gras zu schneiden, das nicht am Boden wächst; versuchen Sie zum Beispiel nicht, Gras zu schneiden, das an Mauern oder auf Steinen, usw. wächst. Im Arbeitsbereich des Rasentrimmers ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wird. ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 8D

Überqueren Sie mit eingeschaltetem Gerät keine Straßen oder Kieswege. Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem trockenen und für Kinder unzugänglichen Ort auf. Verwenden Sie das Gerät nur so, wie es in dieser Bedienungsanleitung beschrieben ist und halten Sie es immer senkrecht zum Boden. Jede andere Stellung ist gefährlich. Überprüfen sie regelmäßig, ob die Schrauben richtig angezogen sind. Die zu schneidende Fläche immer von Kabeln und anderen Gegenständen frei halten. Muß das Gerät zum Transport angehoben werden, ist der Motor abzustellen und der Stillstand des Werkzeuges abzuwarten. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen und der Netzstecker zu ziehen. Während des Betriebs dürfen Sie auf keinem Fall gegen harte Gegenstände schneiden, nur so vermeiden Sie Verletzungen des Bedieners und Schäden am Gerät. Für die Instandhaltung nur Orginal-Ersatzteile verwenden. Reparaturen dürfen nur von einem Elektrofach- mann durchgeführt werden. Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, prüfen Sie sie auf Anzeichen von Verschleiß oder Beschädigung, und lassen Sie notwendige Reparaturen durchführen. Halten Sie immer Hände und Füße von der Schneideeinrichtung entfernt, vor allem, wenn Sie den Motor einschalten. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihre normale Arbeitsposition, bevor Sie eingeschaltet wird. Benutzen Sie nie Ersatz- und Zubehörteile, die vom Hersteller nicht vorgesehen oder empfohlen sind. Ziehen Sie den Akku ab vor Prüfungen, Reinigungen oder Arbeiten an der Maschine und wenn sie nicht im Gebrauch ist. Achtung: Nach dem Abstellen rotiert der Nylonfaden noch einige Sekunden nach!

3. Erklärung des Hinweisschildes

(siehe Abb. 2) auf dem Gerät 1: Warnung! 2: Augenschutz tragen! 3: Vor Feuchtigkeit schützen! 4: Vor Inbetriebnahme lesen Sie die Gebrauchsanweisung! 5: Dritte aus dem Gefahrenbereich fernhalten! 6: Werkzeug läuft nach!

4. Technische Daten: ART 14,4

Schnittkreis: ø 24 cm max. Laufzeit: ca. 20 min. Schutzklasse: III Schalleistungspegel LWA: 92 dB(A) Schalldruckpegel LPA: 82 dB(A) NC Wechselakku: 14,4 V Der nach ISO 5349 am Handgriff gemessene Vibrationswert beträgt: < 2,5 m/s

Netzteil: Netzspannung: 230 V ~ 50 Hz Ausgang: Nennspannung: 18 V Nennstrom: 400 mA Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaß- nahmen für den Bedienenden erforderlich. Das Geräusch wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/538/EWG) gemessen. Der Wert der am Griff ausgesendeten Schwingungen beträgt < 2,5 m/s

und wurde nach ISO 5349 ermittelt.

5. Montage Schutzhaube

Die Schutzhaube wie gezeigt (Abb. 3/4) auf den Motorkopf stecken, entgegen dem Uhrzeiger bis zum Anschlag drehen (Bajonettverschluß) und mit den beiliegenden Schrauben ( C) befestigen (Abb. 4). HINWEIS (Abb. 3): Achten Sie darauf, dass die Schutzhaube beim Drehen plan auf dem Rasentrimmergehäuse aufliegt und der Steg (A) am Schutz rechts vom Gehäusesteg (B) liegt . ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 9D

6. Montage Handgriff und Holm

Den Handgriff auf den oberen Holm montieren (Abb.

5) und anschließend den oberen und unteren Holm

zusammenstecken (Abb. 6).

7. Ordnungsgemäßer Gebrauch

Das Gerät ist zum Schneiden von Rasen, kleinen Grasflächen im privaten Haus- und Hobbygarten bestimmt. Als Geräte für den privaten Haus- und Hobbygarten werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt werden. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordungsgemäßen Gebrauch des Gerätes. Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zerkleinern im Sinn von Kompostieren verwendet werden.

Der Rasentrimmer ist nur zum Schneiden von Rasen bestimmt. Ein kurzer oder abgenutzter Nylonfaden führt zu niedrigen Schnittleistungen. ACHTUNG! Beim Einstellen der Faden- länge unbedingt Akku abziehen! (Abb. 11) Bei der ersten Inbetriebnahme und bei Verschleiß des Nylonfadens muß dieser kräftig herausgezogen werden. Den Nylonfaden bis zum Rand der Schutz- haube herausziehen (Abb.9). Dazu bitte auch Abschnitt 9 „Austausch der Fadenspule“ beachten. Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 9). Entfernen Sie den Messerschutz (D). Vorsicht: Verletzungsgefahr (Abb. 4)! Setzen Sie nun den Akku ein (Abb. 11). Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 10). Ein kurzer oder abgenutzter Nylonfaden führt zu niedrigen Schnittleistungen. Um die höchste Leistung von Ihrem Rasentrimmer zu erhalten, sollten Sie bitte den folgenden Anweisungen folgen: Verwenden Sie den Rasentrimmer nicht ohne Schutzvorrichtung. Mähen Sie nicht, wenn das Gras naß ist. Die besten Ergebnisse erzielen Sie bei trockenem Gras. Um Ihren Rasentrimmer einzuschalten drücken Sie den Einschalt-Sperrknopf (Bild 1/ Pos. 2) Um Ihren Rasentrimmer auszuschalten lassen Sie den Ein/Aus Schalter (Bild 1 / Pos.2) wieder los. Den Rasentrimmer nur dann an das Gras annähern, wenn der Schalter gedrückt ist, d.h. wenn der Rasentrimmer in Betrieb ist. Um richtig zu schneiden, das Gerät seitlich schwenken und Vorwärtsgehen. Halten Sie den Rasentrimmer dabei um ca. 30° geneigt (siehe Bild 12 und Bild 13). Bei langem Gras muß das Gras, von der Spitze aus, stufenweise kürzer geschnitten werden (siehe Bild 14). Nutzen Sie die Schutzhaube aus, um einen unnötigen Fadenverschleiß zu vermeiden Halten Sie den Rasentrimmer fern von harten Gegenständen, um einen unnötigen Fadenver- schleiß zu vermeiden.

9. Austausch der Fadenspule

ACHTUNG! Vor Austausch der Fadenspule unbedingt Akku entfernen! (Abb. 11)! Messerschutz (D) aufstecken (Abb. 4) Halten Sie die Spulenaufnahme fest und drücken Sie die Fadenspule nach unten. Drehen Sie die gedrückte Fadenspule soweit gegen den Uhrzeigersinn, bis sie abgenommen werden kann (Abb. 7). Leere gegen volle Fadenspule ersetzen, Fadenende wenn nötig durch die seitliche Bohrung der Spule führen. Fadenspule auf die Spulenaufnahme setzen, Spulenaufnahme festhalten, Fadenspule nach unten drücken und gleichzeitig im Uhrzeigersinn drehen bis sie fest sitzt. Dabei Faden durch einen der Schlitze der Spulenaufnahme bis zum Rand der Schutzhaube führen (Abb. 8 und Abb. 9). Messerschutz (D) abnehmen. Vorsicht: Verletzungsgefahr (Abb. 4) Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten (Abb. 10). ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 10ACHTUNG! Weggeschleuderte Teile des Nylonfadens können zu Verletzungen führen.

Sie können den Akku entnehmen, indem Sie die beiden Verriegelungsklemmen (A) fest drücken und den Akku dabei nach hinten abziehen (Abb. 11). Vergleichen Sie ob die auf dem Typenschild des Ladegerätes angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Verbinden Sie das Netzteil (A) mit dem Lade- adapter (B). Stecken Sie das Netzteil in die Steckdose, die grüne LED auf dem Ladeadapter leuchtet. (Abb. 15). Stecken Sie den Akku (C) in den Ladeadapter. Die rote LED auf dem Ladeadapter leuchtet und zeigt den Ladevorgang an (Abb. 15). Die Ladezeit bei leerem Akku beträgt ca. 4 Stunden. Die Ladezeit ist bei vorhandener Restkapazität entsprechend kürzer. Während des Ladevorgangs kann sich der Akku etwas erwärmen. Dies ist jedoch normal. 11.Wartung und Pflege Vor dem Abstellen und Reinigen den Rasentrimmer ausschalten, den Akku abziehen (Abb. 11) und den Messerschutz (D) aufstecken (Abb. 4). Ablagerungen an der Schutzhaube mit einer Bürste entfernen Den Kunststoffkörper und die Kunststoffteile mit leichtem Haushaltsreiniger und einem feuchten Tuch säubern Verwenden Sie für die Reinigung keine aggressiven Mittel oder Lösungsmittel! Den Rasentrimmer nie mit Wasser abspritzen. Vermeiden Sie unbedingt ein Eindringen von Wasser in das Gerät. Um Ihnen die Aufbewahrung des Gerätes zu erleichtern, können Sie den montierten Holm wieder auseinander nehmen. Drücken Sie dazu die beiden Verriegelungsklemmen (A) fest zusammen und ziehen Sie dabei die beiden Holmhälften auseinander (Abb. 16). ACHTUNG: Zuerst Akku entnehmen. (Abb. 11)

12. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident- Nummer des Gerätes Ersatzteil- Nummer des erforderlichen Ersatzteils

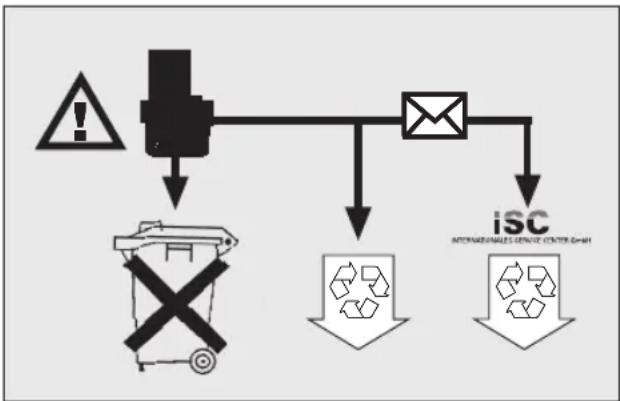

Zubehör und Verpackung sollten einer umwelt- gerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 16F

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 17F

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 19F

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 22NL

4. Technische gegevens :

5. Montage beschermkap

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 28E

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 3435

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 3940

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 41FIN

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 42FIN

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 4950

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 5051

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 5455

2000/14/EG: Landau/Isar, den 25.10.2002Archivierung / For archives: 3411210-41-4175500-ELandauerProdukt-Management prEN 786, DIN VDE 0730 T1; EN 55014; EN 55014-3; EN 60555-2; EN 60555-3; DIN VDE 0700 T1; DIN VDE 0700 T 207; TÜV Süddeutschland Bau und Betrieb, KBV VI OR/10511/02Hans Einhell AGWiesenweg 22D-94405 Landau/Isar Akku-Rasentrimmer ART 14,4

BrockTechnische Leitung
