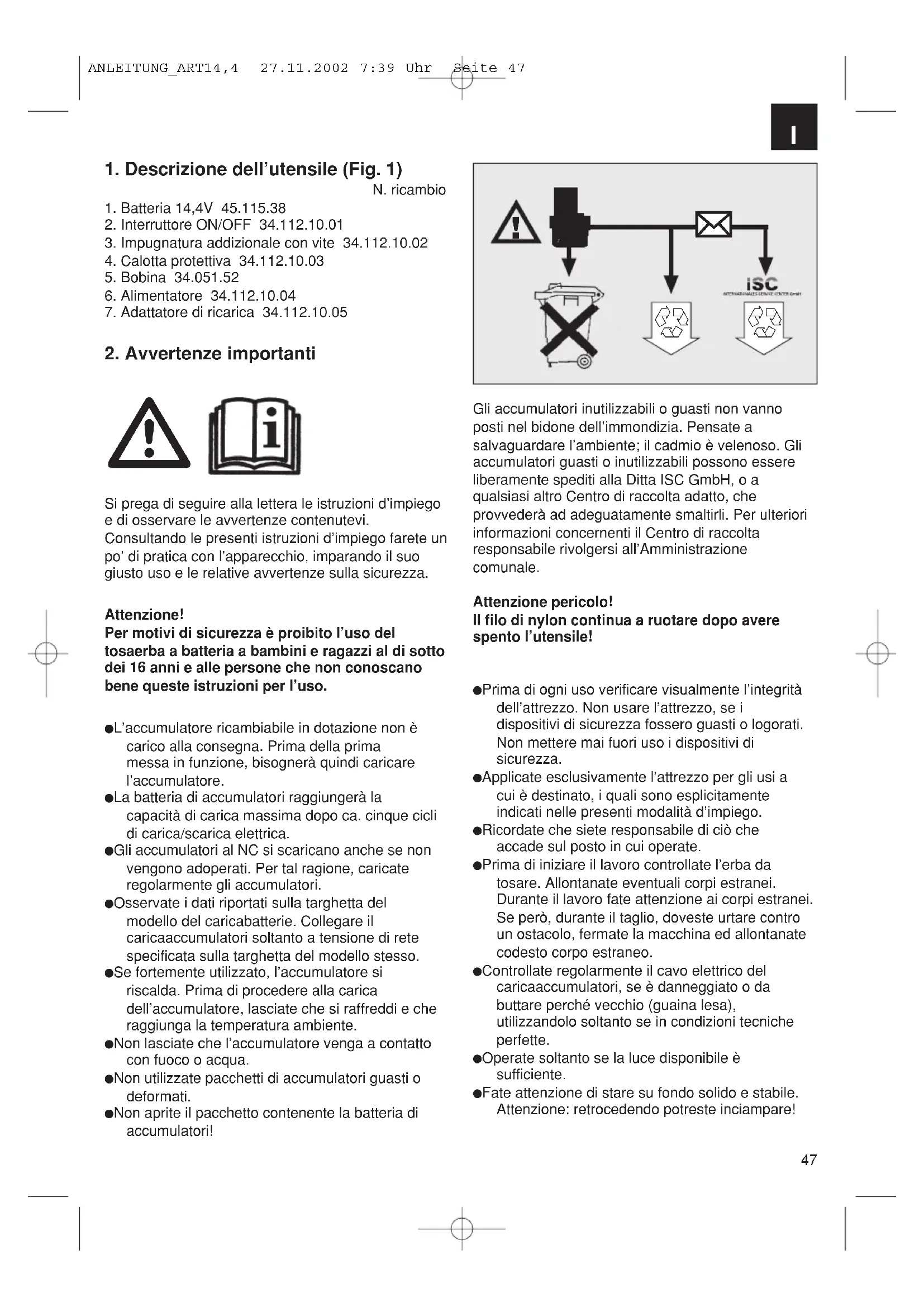

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 4647 1. Descrizione dell’utensile (Fig. 1)N. ricambio1. Batteria 14,4V 45.115.382. Interruttore ON/OFF 34.112.10.013. Impugnatura addizionale con vite 34.112.10.024. Calotta protettiva 34.112.10.035. Bobina 34.051.526. Alimentatore 34.112.10.047. Adattatore di ricarica 34.112.10.052. Avvertenze importanti Si prega di seguire alla lettera le istruzioni d’impiegoe di osservare le avvertenze contenutevi.Consultando le presenti istruzioni d’impiego farete unpo’ di pratica con l’apparecchio, imparando il suogiusto uso e le relative avvertenze sulla sicurezza.Attenzione!Per motivi di sicurezza è proibito l’uso deltosaerba a batteria a bambini e ragazzi al di sottodei 16 anni e alle persone che non conoscanobene queste istruzioni per l’uso. L’accumulatore ricambiabile in dotazione non è carico alla consegna. Prima della prima messa in funzione, bisognerà quindi caricare l’accumulatore. La batteria di accumulatori raggiungerà la capacità di carica massima dopo ca. cinque cicli di carica/scarica elettrica. Gli accumulatori al NC si scaricano anche se nonvengono adoperati. Per tal ragione, caricate regolarmente gli accumulatori. Osservate i dati riportati sulla targhetta del modello del caricabatterie. Collegare il caricaaccumulatori soltanto a tensione di rete specificata sulla targhetta del modello stesso. Se fortemente utilizzato, l’accumulatore si riscalda. Prima di procedere alla carica dell’accumulatore, lasciate che si raffreddi e che raggiunga la temperatura ambiente. Non lasciate che l’accumulatore venga a contattocon fuoco o acqua. Non utilizzate pacchetti di accumulatori guasti o deformati. Non aprite il pacchetto contenente la batteria di accumulatori!Gli accumulatori inutilizzabili o guasti non vannoposti nel bidone dell’immondizia. Pensate asalvaguardare l’ambiente; il cadmio è velenoso. Gliaccumulatori guasti o inutilizzabili possono essereliberamente spediti alla Ditta ISC GmbH, o aqualsiasi altro Centro di raccolta adatto, cheprovvederà ad adeguatamente smaltirli. Per ulterioriinformazioni concernenti il Centro di raccoltaresponsabile rivolgersi all’Amministrazionecomunale.Attenzione pericolo!Il filo di nylon continua a ruotare dopo averespento l’utensile! Prima di ogni uso verificare visualmente l’integritàdell’attrezzo. Non usare l’attrezzo, se i dispositivi di sicurezza fossero guasti o logorati. Non mettere mai fuori uso i dispositivi di sicurezza. Applicate esclusivamente l’attrezzo per gli usi a cui è destinato, i quali sono esplicitamente indicati nelle presenti modalità d’impiego. Ricordate che siete responsabile di ciò che accade sul posto in cui operate. Prima di iniziare il lavoro controllate l’erba da tosare. Allontanate eventuali corpi estranei. Durante il lavoro fate attenzione ai corpi estranei.Se però, durante il taglio, doveste urtare contro un ostacolo, fermate la macchina ed allontanate codesto corpo estraneo. Controllate regolarmente il cavo elettrico del caricaaccumulatori, se è danneggiato o da buttare perché vecchio (guaina lesa), utilizzandolo soltanto se in condizioni tecniche perfette. Operate soltanto se la luce disponibile è sufficiente. Fate attenzione di stare su fondo solido e stabile.Attenzione: retrocedendo potreste inciampare!

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 4748 Non lasciate mai l’attrezzo abbandonato sul luogo di lavoro. Dovendo interrompere il lavoro, si prega di custodire l’apparecchio in luogo sicuro. Dovendo interrompere il lavoro, per recarsi in un altro luogo in cui operare, è assolutamente necessario spegnere l’apparecchio, mentre ci si sposta. Non usate l’attrezzo se piove e in ambiente umido o bagnato. Proteggete il Vostro attrezzo dalla pioggia e dall’umidità. Conservare il carica batteria e il tosaerba a batteria lontani dalla portata dei bambini. Non utilizzare il caricaaccumulatori in luoghi sottoposti ad esalazioni vaporose e liquidi infiammabili. Non gettate nel fuoco gli accumulatori inutilizzabili. Pericolo d’esplosione! Evitate il contatto con gli accumulatori con elettrolito fuoriuscente. Se nonostante tutto ciò fosse accaduto, lavare con acqua e sapone la cute contaminata. Se l’acido contenuto nell’accumulatore dovesse penetrare negli occhi, sciacquarli per almeno 1 min. con acqua e consultare immediatamente un medico. Proteggete il caricaaccumulatori ed il rispettivo conduttore elettrico da danni e spigoli taglienti. Fare immediatamente sostituire da uno specialista elettricista i conduttori eventualmente danneggiati. Non caricate l’accumulatore con caricaaccumulatori di altri produttori. L’uso improprio, utilizzando altre centraline di carica ed attrezzi ad accumulatore, possono danneggiare l’accumulatore o causare ferite al corpo. Non caricate l’accumulatore con temperatura inferiore a 10° C o superiore a 40° C. Non conservate l’accumulatore in ambiente la cui temperatura superi i 50° C. Non cortocircuitate i contatti dell’accumulatore. Non toccate i contatti dell’accumulatore con parti in metallo o conduttori di corrente. (Pericolo di cortocircuitaggio!) Non ponete l’accumulatore in un recipiente contenente parti in metallo o parti conduttrici di corrente. (Pericolo di cortocircuitaggio!). Da un cortocircuito dell’accumulatore ne può conseguire un incendio oppure un’esplosione delle celle formanti l’accumulatore stesso! Non esporre l’accumulatore alla pioggia. Prima di avviare l’attrezzo, verificate che il filo di nylon non tocchi pietre o altri oggetti. Operate sempre con indumenti adatti, per cosi evitare ferite alla testa, alle mani, ai piedi, portando casco ed occhiali di protezione (o schermo protettivo), stivali alti (o scarpe robuste e pantaloni di stoffa resistente) e guanti da lavoro. Se l’attrezzo è funzionante, è assolutamente necessario tenerlo lontano dal corpo! Non avviate l’attrezzo se capovolto oppure in errata posizione di lavoro. Spegnete il motore se: non adoperate l’attrezzo, lo lasciate incustodito, lo state controllando, il cavo di alimentazione è danneggiato, prelevate/ sostituite la bobina, trasportate l’attrezzo da un luogo all’altro. Tenete l’attrezzo lontano da persone, particolarmente da bambini ed anche animali domestici; nell’erba tosata o sparpagliata ci potrebbero essere delle pietre o altri oggetti. Durante il lavoro, tenete una distanza di sicurezza di almeno 5 m da persone ed animali. Non tagliate urtando oggetti duri, evitando cosi eventuali ferite ed di danneggiare l’attrezzo. Utilizzate il bordo del dispositivo di protezione, per mantenere l’attrezzo lontano da muri, superfici disuguali, nonché da oggetti fragili. Non utilizzate mai l’attrezzo senza dispositivo di protezione. ATTENZIONE! Il dispositivo di protezione è essenziale per la sicurezza vostra e degli altri nonché per il corretto funzionamento dell’apparecchio. La mancata osservanza di questa norma comporta la perdita del diritto di garanzia, a parte il fatto che ne deriva una fonte potenziale di pericolo. Non cercate di fermare il dispositivo di taglio (il filo di nylon) con le mani. Aspettate sempre che si sia fermato da solo. Non usate altri fili di nylon se non quello originale. Non usate assolutamente fili metallici al posto del filo di nylon. State attenti a non ferirvi con il dispositivo che serve ad accorciare la lunghezza del filo. Fate attenzione che le fessure di areazione non siano coperte da sporco. Una volta finito di usare l’apparecchio staccate la spina dalla presa e controllate che esso non presenti danni. Con l’apparecchio non cercate di tagliare l’erba che non cresce per terra; non cercate per esempio di tagliare erba che cresce sui muri o sui sassi ecc. Nella zona di lavoro del tagliaerba l’utilizzatore è responsabili nei confronti di terzi per danni derivati dall’uso dell’apparecchio. Con l’apparecchio acceso non attraversate strade o viottoli con ghiaino. Se non usate l’apparecchio tenetelo in un luogo asciutto e non accessibile ai bambini. Usate l’apparecchio solo come descritto

ANLEITUNG_ART14,4 27.11.2002 7:39 Uhr Seite 4849 nelle istruzioni per l’uso e tenetelo sempre in posizione verticale rispetto al terreno. Ogni altra posizione è pericolosa. Controllate che le viti siano serrate correttamente. Tenete la superficie da tagliare sempre libera da cavi e da altri oggetti. Se l’apparecchio deve venire sollevato per essere trasportato, spegnete il motore ed aspettate che l’utensile si fermi. Prima di collegare l’apparecchio alla rete di corrente assicuratevi che nessun elemento rotante sia danneggiato e che la la bobina del filo sia inserita e fissata correttamente. Durante l’esercizio non dovete assolutamente tagliare contro oggetti duri, perché solo in questo modo evitate lesioni all’operatore e danni all’apparecchio. Per la manutenzione usate solamente ricambi originali. Le riparazioni devono venire eseguite solamente da un elettricista. Prima di mettere in funzione l’apparecchio e dopo un eventuale urto, controllate che non ci siano tracce di usura o danni e fate eseguire le riparazioni necessarie. Tenete sempre le mani e di piedi lontani dal dispositivo di taglio, soprattutto quando accendete il motore. Dopo avere estratto un filo nuovo, tenete sempre l’apparecchio nella sua normale posizione di lavoro prima di accenderlo. Non usate mai ricambi od accessori che non siano previsti o consigliati dal produttore. Togliete la batteria prima di eseguire operazioni di controllo, di pulizia e di lavoro all’apparecchio e quando non viene usato. Attenzione: dopo avere spento il motore, il filo di nylon continua a ruotare per alcuni secondi!

3. Spiegazione della targhetta di

avvertenze (vedi Fig. 2) sull’apparecchio 1: Avvertimento! 2: Portare occhiali protettivi! 3: Proteggere dall’umidità! 4: Leggere le istruzioni per l’uso prima della messa in esercizio! 5: Tenere lontane le altre persone dalla zona di pericolo! 6: L’utensile continua a ruotare dopo avere spento il motore!

Area di taglio: ø 24 cm Tempo di funzionamento max. ca. 20 min. Categoria di protezione: III Livello potenza acustica LWA: 92 dB(A) Livello intensità acustica LPA: 82 dB(A) Accumulatore di riserva al NC: 14,4 V Valore di vibrazione secondo la ISO 5349, rilevato sulla impugnatura, corrisponde a: < 2,5 m/s

Alimentatore di corrente: Tensione di rete: 230 V ~ 50 Hz Valori di uscita: tensione nominale: 18 V corrente nominale: 400 mA Il rumore dell’apparecchio di lavoro può superare gli 85 dB(A). In questo caso è necessario che l’utilizzatore prenda delle misure di protezione dal rumore. Il rumore è stato misurato secondo IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/EWG). Il valore delle oscillazioni percepite sull’impugnatura è di < 2,5 m/s

ed è stato accertato secondo ISO 5349.

5. Montaggio della calotta di copertura

Inserire la calotta di copertura sulla testa del motore come mostrato (Fig. 3/4), ruotarla in senso antiorario fino alla battuta (chiusura a baionetta) e fissarla con la vite allegata (C) (Fig. 4). AVVERTENZA (Fig. 3): fate attenzione che la calotta protettiva sia appoggiata orizzontalmente sulla carcassa del tosaerba quando viene ruotata e che il bordo (A) della protezione sia a destra del bordo della carcassa (B).

6. Montaggio della manopola e

L’apparecchio è concepito per tagliare l’erba di giardini e piccole superfici erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell’agricoltura e nell’economia forestale. Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto dell’apparecchio. Attenzione! In considerazione del pericolo per persone e cose, l’apparecchio non deve essere usato per sminuzzare rifiuti organici per il compostaggio.

8. Messa in esercizio

Il tosaerba a filo è concepito solo per tagliare l’erba del giardino. Se il filo di nylon è corto o consumato, le prestazioni sono inferiori. ATTENZIONE! Nel regolare la lunghezza del filo staccare assolutamente la batteria! (Fig. 11) Quando l’apparecchio viene messo in funzione per la prima volta e quando il filo di nylon è consumato, questo deve venire tirato fuori con forza. Tirate fuori il filo di nylon fino al bordo della calotta protettiva (Fig. 9). Al riguardo osservate anche il punto 9 „Sostituzione della bobina“. Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 9). Togliete la protezione della lama (D). Attenzione: pericolo di lesioni (Fig. 4)! Adesso inserite la batteria (Fig. 11). Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 10). Se il filo di nylon è corto o consumato, le prestazioni sono inferiori. Per ottenere i miglori risultati dal vostro tosaerba, dovete seguire le seguenti istruzioni. Non usate il tosaerba senza dispositivo di protezione. Non tagliate l’erba se è bagnata. I risultati migliori si ottengono se l’erba è asciutta. Per accendere il tosaerba premete l’interruttore ON/OFF (Fig. 1/ Pos. 2). Per spegnere il tosaerba premete l’interruttore ON/OFF (Fig. 1/ Pos. 2). Avvicinate l’apparecchio all’erba solo quando l’interruttore è peremuto, cioè quando il tosaerba è in funzione. Per tagliare in modo corretto, fate oscillare l’apparecchio di lato e camminate in avanti. Nel fare questo tenete il tosaerba inclinato di ca. 30° (vedi Fig. 12 e Fig. 13). In caso di erba alta, questa deve venire tagliata a più riprese cominciando dall’alto (vedi Fig. 14). Usate la calotta protettiva per evitare l’usura superflua del filo. Tenete il tosaerba lontano da oggetti duri per evitare l’usura superflua del filo.

9. Sostituzione della bobina

ATTENZIONE! Prima di sostituire la bobina staccare assolutamente la batteria! (Abb. 11)! Applicare la protezione della lama (D) (Fig. 4) Tenete ben ferma la sede della bobina e premete la bobina verso il basso. Ruotate la bobina premuta in senso antiorario fino a quando possa venire tolta (Fig. 7). Sostituite la bobina vuota con quella piena e, se necessario, infilate l’estremità del filo attraverso il foro laterale della bobina. Mettete la bobina nella sua sede, tenete ferma la sede, premete verso il basso la bobina e allo stesso tempo ruotatela in senso orario fino a quando sia ben ferma. Condurre il filo attraverso una delle fessure della sede della bobina fino al bordo della calotta protettiva (Fig. 8 e Fig. 9). Togliere la protezione della lama (D). Attenzione: pericolo di lesioni (Fig. 4) Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 10). ATTENZIONE! Le parti del filo di nylon scagliate all’intorno possono causare lesioni.

10. Ricarica della batteria

Potete togliere la batteria premendo fortemente i due morsetti di bloccaggio (A) e tirando contemporaneamente indietro la batteria (fig. 11). Controllate che la tensione di rete indicata sulla targhetta del carica batteria corrisponde alla tensione di rete esistente. Collegate l’alimentatore (A) con l’adattatore di ricarica (B). Inserite l’alimentatore nella presa di corrente, il LED verde sull’adattatore di ricarica si illumina. (Fig. 15) Inserite l’accumulatore (C) nell’adattatore di ricarica. Il LED rosso sull’adattatore di ricarica si illumina e indica il processo di ricarica (Fig. 15). Con la batteria scarica il tempo di ricarica è di ca. 4 ore. Il tempo di ricarica diminuisce se la batteria non è completamente scarica. Durante il processo di ricarica la batteria si può riscaldare un po’. È del tutto normale.

11. Manutenzione e cura

Prima di pulire e mettere via il tosaerba spegnerlo e staccare la spina dalla presa di corrente. Togliere con una spazzola i depositi sulla calotta protettiva. Pulire il corpo e le parti in plastica con un leggero detergente domestico ed un panno umido. Per la pulizia non usate mezzi aggressivi o solventi! Non pulite mai il tosaerba con spruzzi d’acqua. Evitate assolutamente che l’acqua penetri all’interno dell’apparecchio. Per facilitarvi la conservazione dell’apparecchio, potete disinserire di nuovo l’impugnatura montata. Basta premere fortemente i due morsetti di bloccaggio (A) e separare le due metà dell’impugnatura (Fig. 16). ATTENZIONE! Togliere prima la batteria. (Fig. 11)

12. Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue: Tipo dell’apparecchio Numero di articolo dell’apparecchio Numero di identificazione dell’apparecchio Numero del pezzo di ricambio richiesto

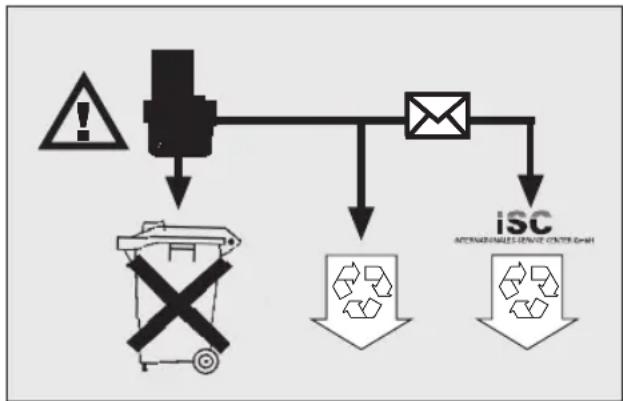

Gli accessori e l’imballo devono venire riciclati in modo ecologico. Le parti in plastica portano i relativi contrassegni per il riciclaggio separato.
