DCMWSP564 - Elektrisk gräsklippare DEWALT - Gratis bruksanvisning och manual

Produkttyp	Trådlös elektrisk gräsklippare
Märke	DeWalt
Modell	DCMWSP564
Strömförsörjning	2 st litiumjonbatterier 18 V (DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548)
Tomgångshastighet	2500 /min
Maximal hastighet	2800 /min
Klippbredd	53 cm
Vikt (utan batteri)	26 kg
Klipphöjd	Justerbar med främre och bakre spakar (flera hack)
Klipplägen	Uppsamling bak, sidoutkast, mulching
Drivsystem	Självgående med variabel hastighet (justeringsratt)
Säkerhet	Avtagbar säkerhetsnyckel, motorstopp inom 3 sekunder, automatiskt bladstopp
Uppsamlingskorg	Ingår, med handtag
Sidoutkast	Sidoutkastskanal medföljer
Handtag	Fällbart för förvaring, höjdjusterbart
Ljudnivå (tryck)	76 dB(A)
Ljudnivå (effekt)	87 dB(A)
Vibration (hand/arm)	2,5 m/s²
Underhåll	Rengöring av klippdäck, slipning och balansering av blad, ingen smörjning krävs
Reservblad	Ref. DWO1DT233
Garanti	Se DEWALTs villkor

Vanliga frågor - DCMWSP564 DEWALT

Hur startar man gräsklipparen?

Sätt i två laddade batterier, sätt i säkerhetsnyckeln i start/stopp-huset, tryck sedan och håll in start/stopp-knappen medan du drar startstången mot handtaget. Släpp knappen efter start, men håll kvar stången för att gräsklipparen ska gå.

Hur justerar man klipphöjden?

Använd de främre och bakre spakarna för höjdjustering. Dra spaken ur hacket, flytta den framåt för att öka höjden eller bakåt för att minska den, och fäst den sedan i önskat hack. För bästa resultat, ställ in båda spakarna på samma höjd.

Vilka batterier är kompatibla?

Använd två DEWALT 18V Li-Ion-batterier av modellerna: DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Båda batterierna måste ha samma kapacitet för att undvika för tidigt stopp.

Hur installerar man uppsamlingskorgen?

Lyft upp bakre luckan, häng korgenöglorna i springorna på handtagsfästena, sänk sedan luckan. Se till att korgen är rätt placerad och att luckan vilar ovanpå korgen.

Hur använder man mulchingsläget?

Ta bort uppsamlingskorgen och stäng den bakre luckan. Om sidoutkastet är installerat, ta bort det och sänk sidoluckan. Mulching finfördelar gräset och lämnar det på gräsmattan.

Hur rengör man gräsklipparen?

Stäng av gräsklipparen, ta bort säkerhetsnyckeln och batterierna. Använd en fuktig trasa med tvålvatten för att rengöra karossen. Använd inte lösningsmedel. Avlägsna rester under klippdäcket med ett icke-metalliskt verktyg. Spruta inte vatten.

Hur slipar man bladet?

Koppla bort batterierna och ta bort nyckeln. Demontera bladet (bult 5/8 tum). Fila skärkanterna i ursprunglig vinkel, ta bort lika mycket material från båda sidor för att bibehålla balansen. Kontrollera balansen på en spik: ingen sida får luta. Montera tillbaka ordentligt.

Vad gör man om gräsklipparen stannar?

Släpp startstången för att stoppa motorn. Vänta tills bladet stannat helt (max 3 sekunder). Ta bort nyckeln och batterierna. Kontrollera att inget hinder finns under klippdäcket och avlägsna det vid behov. Kontrollera även batteriernas laddning.

Hur förvarar man gräsklipparen?

Släpp stången, ta bort nyckeln och batterierna. Fäll ihop handtaget genom att vrida låsrattarna ett kvarts varv. Gräsklipparen kan förvaras stående (utan korg) eller plant på hjulen. Förvara på torr plats.

Vad är garantin?

DEWALT erbjuder en garanti i enlighet med gällande lagstiftning. Se bruksanvisningen eller DEWALTs webbplats för fullständiga villkor. Spara inköpsbeviset.

BRUKSANVISNING DCMWSP564 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 128

les bruksanvisningen.

Korrekt plassering av hendene (Fig. L)

Overbelastning av gressklipper

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DCMWSP564
Spänning V	DC	2 x 18
Batterityp Li-jon
Varvtal obelastad /min 2500
Maximal hastighet /min 2800
Knivlängd cm 53
Vikt (utan batteri) kg 26
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-1
L_PA (emissionsljudrycksnivå)dB(A) 76
L_WA (ljudnivå)dB(A) 87
K (osäkerhet för angiven ljudnivå)	dB(A)	0,9
Vibrationspåverkan på hand/arm:
Vibrationsemissionsvärde a_h =	m/s2	2,5
Osäkerhet K =	m/s2	1,5

Vibrations- och/eller bullerutsläppet som anges i detta informationsblad har uppmätts i enlighet med ett standardiserat test som anges i EN60335 och kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den deklarerade vibrations- och/eller utsläppsnivån representerar huvudanvändningen av verktyget. Om verktyget används för andra arbetsuppgifter med andra tillbehör eller dåligt underhållet kan vibrations- och/eller bullerutsläppet variera. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån av vibrationer och/eller buller ska också tas med i beräkningen när verktyget stängs av eller när det körs men inte utför något arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom: underhålla verktyget och tillbehör, hålla händerna varma (på grund av vibrationer), organisera arbetsmönster.

EG-försäkran om överensstämmelse Maskindirektiv

2 x 18V gräsklippare DCMWSP564

DEWALT intygar att dessa dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EC, EN60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019, EN60335-2-77:2010.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU.

2000/14/EG, Gräsklippare, 50 < L ≤ 70, Bilaga VI DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart, Tyskland Anmält organ, ID-nr.: 0158

Den akustiska effekten enligt 2000/14/EG (Artikel 12, Bilaga VI, 50 < L ≤ 70 cm):

L_WA (uppmätt ljudnivå) 87 dB(A)

Osäkerhet (K) = 0,9 dB (A)

L_WA (garanterad ljudnivå) 98 dB(A)

Mer information får du genom att kontakta DEWALT på följande adress eller titta i slutet av bruksanvisningen..

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för DEWALT.

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om somte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

Batterier Laddare/Laddningstid (minuter)
Kat. # V	IX	Ah Vikt (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05 60 270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare

SENPP: Indikerar en potentiellt riskfylld situation som, och en inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

risk för elektrisk stöt.

risk för eldsvåda.

Säkerhetsinstruktioner

WARNING: Vid användning av sladdlösa redskap grundläggande säkerhetsanvisningar, inklusive nedanstående, alltid följas. Detta för att minska risken för brand, stötar, personskador och materialskador.

WARNING: Vid användning av maskinen ska sårs ochetsföreskrifterna följas. För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk.

• Läs hela den här bruksanvisningen noggrant innan du börjar använda apparaten.
• Användningsområdet beskrivs i den här bruksanvisningen. Användning av andra tillbehör eller tillsatser eller andra åtgärder som utförs med apparaten än de som rekommenderas i den här bruksanvisningen kan leda till personskador.
• Spara den här bruksanvisningen för framtida bruk.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Använda din apparat

Var alltid försiktig när du använder apparaten.

• Apparaten är inte avsedd att användas av unga eller oerfarna personer utan övervakning.
• Apparaten ska inte användas som leksak.

• Låt inte barn eller djur komma i närheten av arbetsområdet eller röra vid apparaten.

• Om det finns barn i närheten när du använder apparaten ska de övervakas noga.

• Använd det endast på torra ställen. Skydda apparaten från väta.
  • Doppa aldrig ned apparaten i vatten.
• Öppna inte höljet. Det finns inga användarservicebara delar på insidan.
• För att undvika explosionsrisk bör du inte använda apparaten i omgivningar med brandfarliga vätskor, gaser eller damm.
• Innan användning ska du alltid kontrollera om kniven, knivmuttern eller klippmontaget är slitna eller skadade. Byt ut slitna eller skadade komponenter i set för att bevara balansen.
• Använd inte maskinen i närheten av andra människor, främst barn eller husdjur.
• Kom ihåg att det är användaren som ansvarar för olyckor och risker som andra människor eller deras egendom utsätts för.

Innan användning

• Bär alltid kraftiga skor och långbyxor när du använder maskinen. Använd inte maskinen när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som ha hängande snören eller öglor.
• Inspektera alltid området noggrant där maskinen ska användas och rensa bort alla föremål som kan kastas iväg av maskinen.
• Innan användning ska du alltid kontrollera om kniven, knivmuttern eller knivenheten är slitna eller skadade. Byt slitna eller skadade komponenter i satser för att bibehålla balansen. Byt skadade eller oläsliga etiketter.

Efter användning

• När apparaten inte används ska den förvaras på en torr plats med god ventilation och utom räckhåll för barn.
  • Barn ska inte ha åtkomst till förvarade apparater.
• När apparaten förvaras eller transporteras i en bil ska det placeras i bagageutrymmet eller spännas fast så att det inte rör sig vid plötsliga ändringar av hastighet eller riktning.

Kontroll och reparationer

• Innan användning bör du kontrollera att apparaten är hel och att inga delar är skadade. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka dess funktion.
• Använd inte apparaten om någon del har skadats eller gått sönder.
• Låt en auktoriserad verkstad reparera eller byta ut skadade eller trasiga delar.
• Försök aldrig ta bort eller byta ut andra delar än dem som anges i den här bruksanvisningen.
• Var försiktig när du justerar gräsklipparen så att inte fingrarna fastnar mellan knivar/delar som rör sig och maskinens fasta delar.
• När du reparerar knivarna ska du tänka på att knivarna kan roteras även om strömmen är avstängd.

Ytterligare säkerhetsanvisningar för gräsklippare

• Transportera inte maskinen medan strömkällan är påslagen.
• Håll gräsklipparen i ett stadigt grepp med båda händerna vid användning.
• Om du någon gång behöver luta gräsklipparen ska du ha båda händerna i rätt läge för användning när gräsklipparen lutas. Håll båda händerna i rätt läge för användning tills gräsklipparen åter står på marken.
• Lyssna aldrig på radio eller musik i hörlurar när du använder gräsklipparen.
• Försök aldrig justera hjulhöjden medan motorn är igång eller när säkerhetsnyckeln sitter på sin plats.
• Om gräsklipparen kör fast ska du släppa säkerhetsbygeln för att stänga av den och vänta tills kniven stannat innan du försäker att ta bort det som fastnat eller tar bort något från klipparens undersida.
• Håll händerna och fötterna borta från knivområdet.
• Håll kniven vass. Använd alltid skyddshandskar när du hanterar gräsklipparens kniv.
• Om du använder gräsuppsamlaren bör du regelbundet kontrollera att den inte är utsliten eller har skadats. Om den är alltför sliten bör du för din egen säkerhet byta ut gräsuppsamlaren mot en ny.
• Var extra försiktig när du backar eller drar gräsklipparen mot dig.
• Ha inte händer eller fötter i närheten av eller under gräsklipparen. Stå aldrig framför utmatningsöppningarna.
• Rensa området där gräsklipparen ska användas från stenar, grenar, ledningar, leksaker, ben osv. eftersom de kan kastas iväg av knivarna. Föremål som träffas av knivarna kan orsaka allvarliga personskador. Stanna bakom handtaget när motorn är igång.

• Var inte barfota och bär inte sandaler när du använder gräsklipparen. Bär alltid kraftiga skor.

• Dra inte gräsklipparen baklänges om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du drar gräsklipparen baklänges.

• Rikta aldrig utmatningen mot någon annan. Undvik utmatning mot en vägg eller ett hinder. Material kan studsa tillbaka mot användaren. Släpp säkerhetsbygeln för att stänga av gräsklipparen och låt kniven stanna innan du korsar grusområden.
• Använd inte gräsklipparen om inte gräsuppsamlare, utkastarskydd, bakre skydd och andra säkerhetsanordningarna är monterade och fungerar. Kontrollera alla skydd och säkerhetsanordningarna regelbundet för att säkerställa att de är hela och fungerar som de ska. Byt ut skadade skydd och säkerhetsanordningar innan fortsatt användning.
• Lämna aldrig gräsklipparen obevakad när den är igång.
• Släpp alltid säkerhetsbygeln för att stoppa motorn och vänta tills kniven har stannat helt innan gräsklipparen rengörs, gräsbehållaren tas bort, utkastarskyddet rensas, gräsklipparen lämnas obevakad eller justeringar, reparationer eller kontroller utförs.
• Använd bara gräsklipparen i dagsljus eller i bra artificiell belysning när föremål inom arbetsområdet är väl synliga från gräsklipparens arbetsområde.
• Använd inte gräsklipparen när du är påverkad av alkohol eller droger eller när du är trött eller sjuk. Var alltid uppmärksam, titta på vad du gör och använd vanligt sunt förnuft.
• Undvik farliga miljöer. Använd aldrig gräsklipparen i fuktigt eller vätt gräs och använd den aldrig när det regnar. Se alltid att alltid ha bra fotfäste. Gå alltid, spring aldrig.
• Om gräsklipparen börjar vibrera på ett onormalt sätt ska du släppa säkerhetsbygeln, vänta tills kniven har stannat och sedan genast orsaken till problemet. Vibrationer innebär oftast problem, se Felsökning för råd vid onormala vibrationer.
• Bär alltid skyddsglasögon och munskydd när du använder gräsklipparen.
• Det kan vara farligt att använda tillbehör som inte är rekommenderade för användning med den här gräsklipparen. Använd enbart tillbehör godkända av DEWALT.
• Sträck dig inte för långt när du använder gräsklipparen. Se till att du alltid har säkert fotfäste och god balans när du använder gräsklipparen.
• Arbeta tvärs över sluttningar, inte upp och ner. Var mycket försiktig när du byter riktning vid arbete på sluttningar.
• Se upp för hål, hjulspår, gupp, stenar eller andra dolda föremål. Ojämn terräng kan orsaka halk- och fallskador. Långt gräs kan dölja hinder.
• Klipp inte i vått gräs eller mycket branta sluttningar. Dåligt fotfäste kan orsaka halk- och fallskador.
• Klipp inte i närheten av branter, diken eller sluttningar. Du kan tappa fotfästet eller balansen.
• Låt alltid gräsklipparen svalna innan du ställer undan den.

• Dra ur kontakten från uttaget och ta bort batteriet från maskinen. Se till att alla rörliga delar har stannat helt: - Varje gång du lämnar maskinen;

• Innan du tar bort en blockering;

• Innan du kontrollerar, rengör eller arbetar med apparaten.

Säkerhet för andra

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
• Barn måste hållas under uppsikt så att de inte leker med verktyget.
• När apparaten kört på ett främmande föremål. Inspektera apparaten efter skador och reparera om så behövs.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Skador orsakade av att roterande/rörliga delar vidrörs.
• Skador som uppstår vid byte av delar, kniv eller tillbehör.
• Skador som orsakas av långvarig användning av ett verktyg. När du använder ett verktyg under en längre bör du ta regelbundna pauser.
  • Hörselnedsättning.
• Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).
• Lyft aldrig upp eller bär en apparat medan motorn körs.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se Tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

VÄRNING: Risk för stötar. Låt ingen vätska komma in i läudaren. Det kan resultera i elektriska stötar.

WARNING: Vi rekommenderar användning av en jordalsbrytare med en restström på 30mA eller mindre.

SENPP: Risk för brännskador. För att minska risken för skador ladda endast DEWALT laddningsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SEMP: Barn bör övervakas för att garantera att de inte eller med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.
• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.

• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.

• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 23 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 24 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

Se nedanstående tabell angående batteripaketets laddningsstatus.

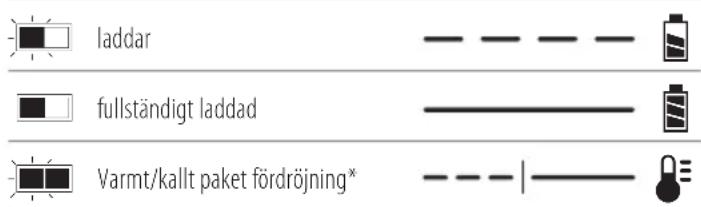

Laddningsindikatorer

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
  • Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (39,2 °F) (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (104 °F) (såsom utomhusskjul eller byggnader i metall under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

VARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

WARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VÄRNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på kan på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

WARNING: Brandfara. Transport av batterier kan leda till elastreda om batteripolerna oavsiktligt kommer i kontakt

med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på

FLEXVOLT™ batteriet är batteriet i transport-läge.

Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport

Wh-klassificering

kan indikera 3 x

36 Wh, vilket

betyder tre

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

batterier på 36 Wh var. Användningen av Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränn inte batteripaketet.

Användning: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

Transport: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

Följande verktyg arbetar med ett 18-volts batteripaket: DCMWSP564

Dessa batteripaket kan användas: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniska Data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1gräsklippare

1gräsuppsamlare

1 sidoutkastränna

1säkerhetsnyckel

1bruksanvisning

nOTERa: Batteri, laddare och förvaringslåda medföljer inte med N-modeller. Batteri och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

nOTERa: Bluetooth® ordmärkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan den tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

Tänk på att knivarna är vassa. Knivarna rör sig en kort stund efter att motorn stängts av. Ta bort obrukbar enhet innan underhåll eller om sladden är skadad.

Se upp för flygande föremål. Håll andra personer borta från klippområdet.

Utsätt den inte för regn.

Knivarna fortsätter att rotera en kort stund efter att du har stängt av maskinen.

Datumkoden 19, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2021 XX XX

Tillverkningsår

WARNING: Modifiera aldrig elverktyget eller någon del av del skada eller personskada kan uppstå.

1 På-av omkopplarbox
2 Strömbrytare
3 Säkerhetsnyckel
4 Huvudhandtag (övre handtag)
5 Säkerhetsbygel
6 Säkerhetsbygel för själgåendedrift
7 Handtagslås
8 Handtagskonsoller
9 Handtagsförvaring spärrhakehål
10 Lucka batterifack
11 Inställningshävarm klipphöjd
12 Lucka bakre öppning
13 Gräsuppsamlare
14 Handtag gräsuppsamlare
15 Sidoklaff
16 Bortföringskanal på sidan
17 Nedre handtag
18 Övre handtagsknappar

Avsedd användning

Denna gräsklippare har designats för professionella gräsklippningsarbeten.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Denna gräsklippare är en professionell gräsklippningsapparat.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH JUSTERING

FARA: För att minska risken för allvarliga forskador, stäng av enheten och ta bort

batteripaketet innan några justeringar görs eller tillbehör monteras eller tas bort. En oavsiktlig start kan orsaka skador.

Justera handtagshöjden (Bild A, C)

Gräsklipparen levereras i lagringsläge. Du kommer att behöva justera handtaget till driftposition innan du fortsätter.

1. För att läsa upp det nedre handtaget 17 från förvaringsläget, vrid de två handtagslåsknapparna 7 en kvarts varv. Handtagets höjdjusteringsspakar 7 är placerade på båda sidor om det nedre handtaget 17.
2. Lyft upp det nedre handtaget till driftposition. Var noga med att inte böja eller spänna sladden.
3. Vrid handtagslåsknapparna 7 en kvarts varv, säkra det nedre handtaget på plats.

Fästa övre handtaget (Bild A, D)

1. Rikta in hålen på undersidan av det övre handtaget 4 mot hålen på ovansidan av det nedre handtaget 17. Var noga med att inte böja eller spänna sladden.

NOTERA: Se till att sladden är placerad framför båda handtagen. Om inte kan det resultera i sladdtrassel och svårigheter att enkelt förvara gräsklipparen.

1. Från insidan av det nedre handtaget 4, sätt i handtagsbulten 20 genom de två handtagshålen. Upprepa samma sak för motsatta sidan.

2. Från utsidan av det övre handtaget, dra åt ett handtagsvred 18 på varje handtagsbult 20. Var noga med att inte böja eller spänna sladden.

Gräsuppsamlare (Bild E)

FARA: Stäng av enheten och ta bort säkerhetsnyckel och Batteripaket.

1. Lyft den bakre luckan 12 och placera gräsuppsamlaren 13 på gräsklipparen så att uppsamlarens flikar 21 skjuts in i spåren 22 på insidan av plastytorna på handtagsfästena som visas i Bild E. Sänk sedan den bakre luckan.
2. Ta bort sidoutkastrännan om den är installerad 16 och se till att sidofliken 15 är helt nere.

FARA: Stäng av enheten och ta bort säkerhetsnyckel och Batteri.

1. För att använda gräsklipparen i mulchläge, ta bort gräsuppsamlaren 13.
2. Se till att den bakre luckan 12 är stängd.
3. Lyft sidoklaffen 15 och utloppsrännan för kroksidan 16 på gräsklipparen.
4. Släpp sidoklaffen och se till att sidoutkastet 16 håller sig på plats innan du sätter på gräsklipparen.

Mulching (kompostering) (Bild A, E, F)

FARIA: Stäng av enheten och ta bort säkerhetsnyckel och batteripaket.

1. För att använda gräsklipparen i mulchläge, ta bort gräsuppsamlaren 13.

sVEnska

1. Se till att den bakre luckan 12 är stängd.
2. Ta bort sidoutkastrännan om den är installerad 16 och se till att sidofliken 15 är helt nere.

Justera gräsklipparens höjd (Bild G, H)

FARA: Försök aldrig justera klipphöjden när motorn är åjung.

Klipphöjden kan justeras med höjdinställningsspaken 11.

nOTERa: Om du är osäker på vilken höjd du skall klippa på, börja klippa med bak- och framinställningsspakarna 11, placerade mot baksidan av apparaten och justera höjden såsom behövs.

Ställ in klipphöjden

1. Dra gräsklipparens höjdjusteringsspak 11 ut från lässpåret 25.
2. Flytta spaken mot apparatens front för att höja klipphöjden som önskas.
3. Flytta spaken mot apparatens bakre del för att sänka klipphöjden som önskas.
4. Skjut in höjdinställningsspaken 11 i ett av lässpåren 25 för att ställa in höjden.
5. Upprepa för den främre höjdinställningsspaken 11 förutom att spaken flyttas mot apparatens baksida för att höja klipphöjden och mot apparatens framsida för att sänka klipphöjden. nOTERa: För bästa resultat ska spakarna för höjdjustering fram och bak 11 ställas in på samma klipphöjd som anges med siffran bredvid spåret.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och törpbara bestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För att minska risken för allvarlig personskada, alltand ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, kom ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handposition kräver att båda händerna tar tag i huvudhandtaget 4 och säkerhetsbygeln 6.

LÄS IGENOM BRUKSANVISNINGEN INNAN GRÄSKLIPPAREN ANVÄNDS

Se Bild A i början av denna bruksanvisning för en komplett lista med komponenter. Spara denna manual för kommande referens.

FARA: Vass kniv i rörelse. Använd inte gräsklipparen i för attige om den bakre luckan och sidoutkastarluckan

inte stängs av fjäderbelastningen eftersom det kan leda till allvarliga skador. Lämna in gräsklipparen på närmaste servicecenter för reparation.

FARA: Använd inte gräsklipparen såvida inte handtaget och läse på plats.

FARA: Vass kniv i rörelse. Använd aldrig gräsklipparen i uppsamlarläget såvida inte upphängningskroken på gräsuppsamlaren sitter fast korrekt på gräsklipparen och den bakre utkastarluckan vilar fast mot ovansidan på gräsuppsamlaren annars kan allvarliga skador uppstå.

WARNING: Låt gräsklipparen arbeta i sin egen takt. Overbelasta inte.

Montering och borttagning av batteripaketet (Bild I)

FARA: INNAN DU SÄTTER I ELLER TAR UT BATTERIERNA SKA DU KONTROLLERA ATT SÄKERHETSNYCKELN ÄR BORTTAGEN.

Denna grsäklippare är designad att arbeta med två batteripaket med samma kapacitet. Gräsklipparen kommer inte att arbeta med endast ett batteripaket, och om olika kapacitet används för batteripaketen kommer det mindre batteripaketet, när det tömts, göra att enheten stängs av.

nOTERa: För bästa resultat se till att batteripaketet är fulladdat.

1. Lyft och håll kvar locket till batteriuttaget 10) för att frilägga batteriuttaget 26.
2. Skjut in ett batteripaket 23 i batteriuttaget 26 tills ett ljudligt klick hörs (Bild I). Upprepa processen för det andra batteriuttaget.
   nOTERa: Se till att batteripaketen sitter helt på plats och är låsta i positionen innan start.
3. Stäng luckan till batteriuttaget. Se till att locket är helt stängt innan gräsklipparen startas.

Ta bort batteripaket

1. Lyft och håll kvar locket till batteriuttaget 10 för att frilägga batteriuttaget 26.
2. Tryck ned batterilåsknappen 24 på batteripaketet 23 och dra ut batteripaketet från verktyget.

Säkerhetsnyckel (Bild J)

FARA: Vass kniv i rörelse. För att förhindra oavsiktlig stört eller obehörig användning av sladdlösa gräsklipparen finns en löstagbar säkerhetsnyckel 3 inmonterad i designen av gräsklipparen. Gräsklipparen kommer att vara helt avaktiverad när säkerhetsnyckeln har tagits bort från gräsklipparen.

FARA: De roterande knivarna kan orsaka allvarliga skador. För att förhindra allvarliga skador, stäng av enheten och ta bort säkerhetsnyckeln och battreripaketet när gräsklipparen är utan uppsikt eller laddas, rengörs, får service, transporteras, lyfts eller förvaras.

Starta gräsklipparen (Bild I–L)

FARA: Vass kniv i rörelse. Försök aldrig att koppia förbi denna omkopplingsbox eller säkerhetsnyckelsystemet eftersom det kan leda till allvarliga olyckor.

VARNING: Se till att självkörningen är urkopplad innan grundipparen startas

NOTERA: Gräsklipparen är klar att tas i bruk när batterierna och säkerhetsnyckeln är installerad.

1. Lyft och håll kvar locket till batteriuttaget 10 för att frilägga batteriuttaget 26.
2. Skjut in ett batteri 23 i batteriuttaget 26 tills ett ljudligt klick hörs (Bild . Upprepa processen för det andra batteriuttaget.

NOTERA: Se till att batteriet sitter helt på plats och är låst i positionen innan start.

1. Stäng luckan till batteriuttaget. Se till att locket är helt stängt innan gräsklipparen startas.
2. Sätt i säkerhetsnycken 3 i PÅ/AV-omkopplingsboxen 1 tills den sitter helt i höljet. Gräsklipparen är nu driftduglig.
3. Denna gräsklippare är utrustad med en särskild PÅ/AV-omkopplingsbox 1. Tryck på PÅ/AV-knappen 2 på PÅ/AV-omkopplingsboxen 1, dra sedan säkerhetsbygeln 5 mot huvudhandtaget 4.

NOTERA: När gräsklipparen startar kan du släppa PÅ/AV-knappen, men du måste fortsätta att hålla säkerhetsbygeln mot huvudhandtaget för att gräsklipparen ska fungera.

1. Stäng AV gräsklipparen genom att släppa säkerhetsbygeln 5.

VARNING: Försök aldrig låsa eller fixera strömbrytaren eller säkerhetsbygeln i påslaget läge.

NOTERA: När säkerhetsbygeln har återvänt till ursprungsläget aktiveras den automatiska bromsmekanismen. Motorn bromsar mekaniskt och gräsklipparens kniv slutar rotera på tre sekunder eller snabbare. Om gräsklipparens kniv roterar längre än tre sekunder, sluta använda gräsklipparen och skicka den på service.

Självgående system med variabel hastighet (Bild L)

FARA: Vass kniv i rörelse. Försök aldrig att koppia förbi denna omkopplingsbox eller säkerhetsnyckelsystemet eftersom det kan leda till allvarliga olyckor.

Gräsklipparen är utrustad med självgående drift med varierbar hastighet. Den självgående driften är oberoende från knivens STRÖMBRYTARE på/av. Det kan bara användas när kniven roterar.

1. Följ instruktionerna för Start av gräsklipparen.
2. För att slå på självkörning, håll handtaget för själgående drift 5 på plats mot huvudhandtaget 4 med en hand.

3. Dra hastighetsspaken för självkörning 6 mot huvudhandtaget med den andra handen.

4. Du kan bara hålla i hastighetsspaken 6 eller hålla både i handtaget för självgående drift 5 och hastighetsspaken samtidigt.

5. För att stänga av självkörning, släpp hastighetsspaken 6.

NOTERA: När du stänger av den självgående driften, till exempel vid slutet av en rad, låses den tillfälligt om du vill dra gräsklipparen bakåt. Tryck den bara lite framåt och flytta sedan gräsklipparen dit du vill.

NOTERA: Under klippning kan det ibland vara enklare att styra runt ett föremål, t.ex. ett träd eller växter, med den självgående driften avstängd. Gräsklipparen är lätt att använda med den självgående driften avstängd.

Din gräsklippare är utrustad med ett justeringshjul med variabel hastighet 36 placerad på undersidan av det självgående drivhuset 28. Detta system justerar hur snabbt eller långsamt självdrivsystemet driver fram gräsklipparen.

1. För att öka hastigheten på självkörningssystemet, vrid justeringsratten för variabel hastighet 36 i den riktning som indikeras av pilen bredvid justeringsratten för variabel hastighet 36.
2. För att sänka hastigheten på självkörningssystemet, vrid justeringsratten för variabel hastighet 36 i motsatt riktning indikerad med pilen bredvid justeringsratten för variabel hastighet 36.

Överbelastning av gräsklipparen

För att förhindra skador på grund av överbelastning, försök att inte flytta för mycket gräs på en gång. Sänk klipphastigheten eller öka klipphöjden.

Förvaring (Bild C, D)

FARA: Den roterande kniven kan orsaka allvarliga ståser. Släpp säkerhetsbygeln för att stänga av gräsklipparen och ta ur säkerhetsnyckeln och ta bort batterierna innan gräsklipparen lyfts, transporteras eller förvaras. Förvara gräsklipparen på en torr plats.

FÖRSIKTIGHET: Klämpunkt. För att undvika att kåmas skall fingrarna hållas borta från området runt handtagskonsollen när handtagen viks ihop.

Handtaget på gräsklipparen kan lätt vikas ned för snabb och bekväm förvaring.

1. På det nedre handtaget, vrid handtagets låsknappar 7 en kvarts varv.
2. Vrid handtaget i riktning mot den främre delen av gräsklipparen. Var noga med att inte böja eller spänna sladden.
3. Vrid handtagslåsknapparna 7 en kvarts varv för att säkra handtaget i förvaringsläge.
4. Gräsklipparen kan förvaras stående, med uppsamlaren borttagen eller platt på hjulen.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig

tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Borttagning och installation av knivar (Bild M, N)

FARA: RISK FÖR PERSONSKADOR. VID MONTERING AV KNIVSYSTEMET, SE TILL ATT VARJE DEL ÅTERINSTALLERAS KORREKT SÅSOM BESKRIVS NEDAN. FELAKTIG MONTERING AV KNIVEN ELLER ANDRA DELAR I KNIVSYSTEMET KAN ORSAKA ALLVARLIGA SKADOR.

FANA: För att minska risken för allvarlig pånskada, stäng av enheten och ta bort säkerhetsnyckeln och batteriet innan några justeringar görs eller du tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Utbyteskniv finns tillgänglig från ditt närmaste servicecenter. Denna gräsklippare kräver byte av knivDT20682.

1. Skär till en 2 x 4 tums träbit 29 (omkring 610 mm lång) för att förhindra att knivarna roterar när flänsmuttern tas bort 30.

VARNING: Använd handskar och ordentligt skydd för ögönen. Lägg gräsklipparen på sidan. Akta dig för knivens vassa kanter.

1. Placera träet och skruva loss knivbulten moturs med en 5/8 "skiftnyckel 31 (medföljer inte) såsom visas i Bild N.
2. Ta bort knivbultens fjäderplatta 32 och kniv 33 som visas i Bild M. Kontrollera alla delar och byt om det behövs.
3. Installera slipad eller ny kniv på axeln på knivadaptern 34 såsom visas i Bild M. Kniven har en vingad utskärning som måste matcha och ingripa med samma formade utskott på knivadaptern.

NOTERA: När du byter till slipad eller ny kniv på axeln på knivadaptern, se till att botten på kniven markerad med BOTTOM är riktad mot marken när gräsklipparen ställs tillbaka på hjulen.

1. Installera fjäderplattan på kniven. Var noga med att rikta in knoppen på fjäderplattan med spärrarna i kniven, rotera kniven och fjäderplattan tillsammans efter behov.
2. Placera träbiten för att förhindra att kniven vrids som visas i Bild N. Montera knivbulten och dra åt kniven ordentligt med en 5/8"-nyckel.

Slipa kniven

FÖR BÄSTA PRESTANDA BÖR DU SE TILL ATT KNIVEN ALLTID ÄR VASS. EN SLO KNIV VARKEN KLIPPER ELLER FINFÖRDELAR GRÄSET ORDENTLIGT.

WARNING: Använd handskar och ordentliga skylusglasögon när du tar bort, slipar eller monterar

en kniv. Se till att säkerhetsnyckeln och batteripaketet är borttagna.

Under normala förhållanden räcker det att slipa kniven två gånger under en klippsäsong. Sand gör att kniven snabbt blir slö. Om din gräsmatta växer i sandjord kan du behöva slipa knivarna oftare. BYT OMEDELBART UT ETT BÖJT ELLER SKADAT BLAD.

• Kontrollera att kniven förblir balanserad.
• Slipa kniven med den ursprungliga klippningsvinkeln.
• Slipa skärkanterna i båda ändar av kniven och avlägsna lika mycket material från båda ändarna.

Slipa en kniv i ett skruvstäd (Bild O)

1. Se till att säkerhetsbygeln är släppt, kniven har stannat och att säkerhetsnyckeln och batteripaketen tagits bort innan kniven tas bort.
2. Ta bort kniven från gräsklipparen. Se instruktionen för Borttagning och installation av kniv.
3. Fäst kniven 33 i ett skruvstäd 35.
4. Använd skyddsglasögon och handskar och var försiktig så att du inte skär dig.
5. Fila knivens skäreggar försiktigt med en fintandad fil 37 eller ett bryne (medföljer inte) för att återskapa den ursprungliga skäreggen.
6. Kontrollera knivbalansen. Se instruktioner för knivbalansering.
7. Sätt tillbaka kniven på gräsklipparen och dra åt ordentligt.

Knivbalansering (Bild P)

Du kontrollerar knivens 33 balans genom att placera knivens centrumhål runt en spik eller en rund skruvmejsel 36 som fästs horisontellt i ett skruvstäd 35. Om någon ände hos kniven roterar nedåt, slipa längs den vassa kanten på änden som roterar nedåt. Kniven är korrekt balanserad när ingen ände

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan n. Borr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra seljna kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Släpp säkerhetsbygeln 6 för att stänga av gräsklipparen, låt kniven stanna helt och ta sedan bort batteripaket och säkerhetsnyckel. Ta bort eventuella gräsrester som kan ha samlats under gräsklipparen. Spruta inte vatten eller någon annan vätska. Efter flera användningar bör du kontrollera att alla utsatta fästelement är ordentligt åtdragna.

Extra tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds av DeWALT, inte testats med den här produkten kan användning av sådana tillbehör med detta verktyg vara farlig. För att minska risken för skador bör endast rekommenderade tillbehör för DeWALT användas med denna produkt.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

2 X V20 51CM İTMELI ÇIM BIÇME MAKINESI DCMWSP564

Tebrikler!
