Tekniska specifikationer	Trådlös gräsklippare DEWALT DCMW564, borstlös motor, klippbredd 56 cm, justerbar klipphöjd från 25 till 100 mm.
Batterityp	Litiumjonbatteri 60V MAX.
Drifttid	Upp till 45 minuters kontinuerlig användning beroende på förhållanden.
Vikt	Ungefär 30 kg.
Användning	Idealisk för medelstora till stora trädgårdar, lämplig för plana och lätt sluttande terränger.
Underhåll	Regelbunden rengöring av bladet, kontroll av batteri och anslutningar, slipning av bladet vid behov.
Säkerhet	Utrustad med säkerhetsbrytare, överbelastningsskydd, använd inte i regn.
Allmän information	3 års garanti, reservdelar tillgängliga, kompatibel med andra DEWALT 60V MAX-verktyg.

Vanliga frågor - DCMW564 DEWALT

Hur laddar man batteriet till gräsklipparen DEWALT DCMW564?

För att ladda batteriet, ta ut det från gräsklipparen och sätt in det i en kompatibel DEWALT-laddare. Se till att laddaren är ansluten till ett eluttag. Laddningsindikatorn tänds för att visa att batteriet laddas.

Vad är klippbredden på gräsklipparen DEWALT DCMW564?

Klippbredden på gräsklipparen DEWALT DCMW564 är 56 cm.

Hur justerar man klipphöjden?

För att justera klipphöjden, använd höjdjusteringsspaken som sitter på klipparens hjul. Flytta den uppåt eller nedåt för att välja önskad klipphöjd.

Kan gräsklipparen klippa vått gräs?

Det rekommenderas att inte klippa vått gräs eftersom det kan täppa till bladet och påverka klippresultatet. Klipp när gräset är torrt för bästa resultat.

Vad gör jag om gräsklipparen inte startar?

Kontrollera att batteriet är fulladdat och korrekt installerat. Se också till att säkerhetsspaken är i driftläge. Om gräsklipparen fortfarande inte startar, se användarmanualen för ytterligare felsökningssteg.

Hur lång är batteritiden för gräsklipparen DEWALT DCMW564?

Batteritiden beror på klippförhållandena, men generellt kan du förvänta dig cirka 45 minuters drift på en enda laddning.

Hur underhåller man gräsklipparen DEWALT DCMW564?

För bra underhåll, rengör regelbundet bladet och undersidan av gräsklipparen efter varje användning. Kontrollera också oljenivån och byt ut bladet om det är skadat eller slött.

Kan jag använda gräsklipparen DEWALT DCMW564 i regn?

Det rekommenderas inte att använda gräsklipparen i regn eller fuktiga förhållanden för att undvika risk för elchock och skador på apparaten.

Var kan jag hitta reservdelar till gräsklipparen?

Reservdelar till gräsklipparen DEWALT DCMW564 kan beställas från auktoriserade DEWALT-återförsäljare, på DEWALTs officiella webbplats eller i specialiserade trädgårdsbutiker.

BRUKSANVISNING DCMW564 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 138

Vær alltid forsiktig när du bruker apparatet.

Alltid vikle ut kabelen fullstendig när du bruker en kabeltrommel.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

IkkE bruk när det er vått eller i nærheten av antennelige væsker eller gasser.

Denne gressklipperen er et profesjonelt verktøy for gressklipping.

Overbelastning av gressklipper

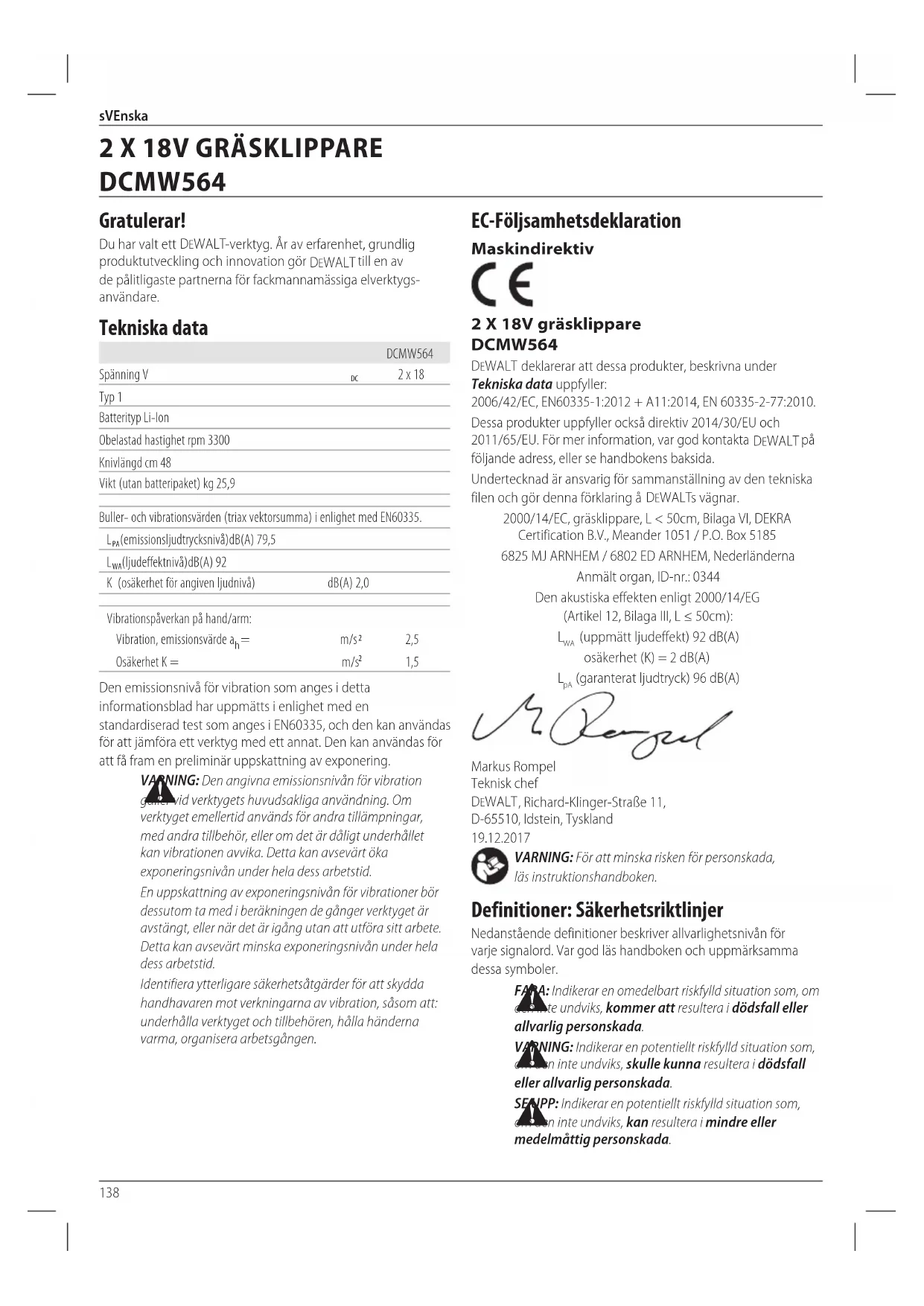

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygsanvändare.

Tekniska data

		DCMW564
Spänning V	DC	2 x 18
Typ 1
Batterityp Li-lon
Obelastad hastighet rpm 3300
Knivlängd cm 48
Vikt (utan batteripaket) kg 25,9
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60335.
L_PA (emissionsljudtrycksnivå)dB(A) 79,5
L_WA (ljudeffektnivå)dB(A) 92
K (osäkerhet för angiven ljudnivå)	dB(A) 2,0
Vibrationspåverkan på hand/arm:
Vibration, emissionsvärde a_h =	m/s2	2,5
Osäkerhet K =	m/s2	1,5

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN60335, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

VARNING: Den angivna emissionsnivån för vibration guller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

EC-Följsamhetsdeklaration

Maskindirektiv

2 X 18V gräsklippare

DCMW564

DEWALT deklarerar att dessa produkter, beskrivna under

Tekniska data uppfyller:

2006/42/EC, EN60335-1:2012 + A11:2014, EN 60335-2-77:2010.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

2000/14/EC, gräsklippare, L < 50cm, Bilaga VI, DEKRA Certification B.V., Meander 1051 / P.O. Box 5185

6825 MJ ARNHEM / 6802 ED ARNHEM, Nederländerna

Anmält organ, ID-nr.: 0344

Den akustiska effekten enligt 2000/14/EG

(Artikel 12, Bilaga III, L ≤ 50cm):

L_WA (uppmätt ljudeffekt) 92 dB(A)

osäkerhet (K) = 2 dB(A)

L_pA (garanterat ljudtryck) 96 dB(A)

Mr. Rergel

Markus Rompel

Teknisk chef

WARNING: För att minska risken för personskada,

läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om somate undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, eller en inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEINPP: Indikerar en potentiellt riskfylld situation som, and en inte undviks, kan resultera i mindre eller medelmättig personskada.

Batterier Laddare/Laddningstid (minuter)
Kat. # VDC Ah Vikt (kg)	DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1.05 270 140 90 60 90 X
DCB547 18/54 9,0/3,0 1.25 420 220 140 85 140 X
DCB181 18 1,5 0,35 70 35 22 22 22 45
DCB182 18 4,0 0,61 185 100 60 60 60 120
DCB183/B 18 2,0 0,40 90 50 30 30 30 60
DCB184/B 18 5,0 0,62 240 120 75 75 75 150
DCB185 18 1,3 0,35 60 30 22 22 22 X
DCB187 18 3.0 0.48 140 70 45 45 45 90

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

risk för elektrisk stöt.

risk för eldsvåda.

Säkerhetsinstruktioner

VARNING: Vid användning av sladdlösa redskap sång undläggande säkerhetsanvisningar, inklusive nedanstående, alltid följas. Detta för att minska risken för brand, stötar, personskador och materialskador.

WARNING: Vid användning av maskinen ska sändhetsföreskrifterna följas. För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk.

• Läs hela den här bruksanvisningen noggrant innan du börjar använda apparaten.
• Användningsområdet beskrivs i den här bruksanvisningen. Användning av andra tillbehör eller tillsatser eller andra åtgårder som utförs med apparaten än de som rekommenderas i den här bruksanvisningen kan leda till personskador.
• Spara den här bruksanvisningen för framtida bruk.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Använda din apparat

Var alltid försiktig när du använder apparaten.

• Apparaten är inte avsett att användas av unga eller oerfarna personer utan övervakning.
• Apparaten ska inte användas som leksak.
• Låt inte barn eller djur komma i närheten av arbetsområdet eller röra vid apparaten.
• Om det finns barn i närheten när du använder apparaten ska de övervakas noga.

• Använd det endast på torra ställen. Skydda apparaten från väta.
  • Doppa aldrig ned apparaten i vatten.

• Öppna inte höljet. Det finns inga användarservicebara delar på insidan.

• För att undvika explosionsrisk bör du inte använda apparaten i omgivningar med brandfarliga vätskor, gaser eller damm.
• Innan användning ska du alltid kontrollera om kniven, knivmuttern eller klippmontaget är slitna eller skadade. Byt ut slitna eller skadade komponenter i set för att bevara balansen.
• Använd inte maskinen i närheten av andra människor, främst barn eller husdjur.
• Kom ihåg att det är användaren som ansvarar för olyckor och risker som andra människor eller deras egendom utsätts för.

Innan användning

• Bär alltid kraftiga skor och långbyxor när du använder maskinen. Använd inte maskinen när du är barfota eller använder öppna sandaler. Undvik att använda kläder som sitter löst eller som ha hängande snören eller öglor.
• Inspektera alltid området noggrant där maskinen ska användas och rensa bort alla föremål som kan kastas iväg av maskinen.
• Innan användning ska du alltid kontrollera om kniven, knivmuttern eller bladenheten är slitna eller skadade. Byt slitna eller skadade komponenter i satser för att bibehålla balansen. Byt skadade eller oläsliga etiketter.

Efter användning

• När apparaten inte används ska den förvaras på en torr plats med god ventilation och utom räckhåll för barn.
• Barn skall inte ha åtkomst till förvarade apparater.
• När apparaten förvaras eller transporteras i en bil ska det placeras i bagageutrymmet eller spännas fast så att det inte rör sig vid plötsliga ändringar av hastighet eller riktning.

Kontroll och reparationer

• Innan användning bör du kontrollera att apparaten är hel och att inga delar är skadade. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka dess funktion.
• Använd inte apparaten om någon del har skadats eller gått sönder.
• Låt en auktoriserad verkstad reparera eller byta ut skadade eller trasiga delar.
• Försök aldrig ta bort eller byta ut andra delar än dem som anges i den här bruksanvisningen.

sVEnska

• Var försiktig när du justerar gräsklipparen så att inte fingrarna fastnar mellan knivar/delar som rör sig och maskinens fasta delar.
• När du reparerar knivarna ska du tänka på att knivarna kan roteras även om strömmen är avstängd.

Ytterligare säkerhetsanvisningar för gräsklippare

- Transportera inte maskinen medan strömkällan är påslagen.

- Håll gräsklipparen i ett stadigt grepp med båda händerna vid användning.

- Om du någon gång behöver luta gräsklipparen ska du ha båda händerna i rätt läge för användning när gräsklipparen lutas. Håll båda händerna i rätt läge för användning tills gräsklipparen åter står på marken.

- Lyssna aldrig på radio eller musik i hörlurar när du använder gräsklipparen.

- Försök aldrig justera hjulhöjden medan motorn är igång eller när säkerhetsnyckeln sitter på sin plats.

- Om gräsklipparen kör fast ska du släppa säkerhetsbygeln för att stänga av den och vänta tills kniven stannat innan du försäker att ta bort det som fastnat eller tar bort något från klipparens undersida.

- Håll händerna och fötterna borta från knivområdet.

- Håll bladen vassa. Använd alltid skyddshandskar när du hanterar gräsklipparens kniv.

- Om du använder gräsuppsamlaren bör du regelbundet kontrollera att den inte är utsliten eller har skadats. Om den är alltför sliten bör du för din egen säkerhet byta ut gräsuppsamlaren mot en ny.

- Var extra försiktig när du backar eller drar gräsklipparen mot dig.

- Ha inte händer eller fötter i närheten av eller under gräsklipparen. Stå aldrig framför utmatningsöppningarna.

- Rensa området där gräsklipparen ska användas från stenar, grenar, ledningar, leksaker, ben osv. eftersom de kan kastas iväg av knivarna. Föremål som träffas av knivarna kan orsaka allvarliga personskador. Stanna bakom handtaget när motorn är igång.

- Var inte barfota och bär inte sandaler när du använder gräsklipparen. Bär alltid kraftiga skor.

- Dra inte gräsklipparen baklänges om det inte är absolut nödvändigt. Titta alltid nedåt och bakåt innan och medan du drar gräsklipparen baklänges.

- Rikta aldrig utmatningen mot någon annan. Undvik utmatning mot en vägg eller ett hinder. Material kan studsa tillbaka mot användaren. Släpp säkerhetsbygeln för att stänga av gräsklipparen och låt kniven stanna innan du korsar grusområden.

- Använd inte gräsklipparen om inte gräsuppsamlare, utkastarskydd, bakre skydd och andra säkerhetsanordningarna är monterade och fungerar. Kontrollera alla skydd och säkerhetsanordningarna regelbundet för att säkerställa att de är hela och fungerar som

de ska. Byt ut skadade skydd och säkerhetsanordningar innan fortsatt användning.

• Lämna aldrig gräsklipparen obevakad när den är igång.
• Släpp alltid säkerhetsbygeln för att stoppa motorn och vänta tills kniven har stannat helt innan gräsklipparen rengörs, gräsbehållaren tas bort, utkastarskyddet rensas, gräsklipparen lämnas obevakad eller justeringar, reparationer eller kontroller utförs.
• Använd bara gräsklipparen i dagsljus eller i bra artificiell belysning när föremål inom arbetsområdet är väl synliga från gräsklipparens arbetsområde.
• Använd inte gräsklipparen när du är påverkad av alkohol eller droger eller när du är trött eller sjuk. Var alltid uppmärksam, titta på vad du gör och använd vanligt sunt förnuft.
• Undvik farliga miljöer. Använd aldrig gräsklipparen i fuktigt eller vått gräs och använd den aldrig när det regnar. Se alltid att alltid ha bra fotfäste. Gå alltid, spring aldrig.
• Om gräsklipparen börjar vibrera på ett onormalt sätt ska du släppa säkerhetsbygeln, vänta tills kniven har stannat och sedan genast orsaken till problemet. Vibrationer innebär oftast problem, se Felsökningsguiden för råd vid onormala vibrationer.
• Bär alltid skyddsglasögon och munskydd när du använder gräsklipparen.
• Det kan vara farligt att använda tillbehör som inte är rekommenderade för användning med den här gräsklipparen. Använd enbart tillbehör godkända av DEWALT.
• Sträck dig inte för längt när du använder gräsklipparen. Se till att du alltid har säkert fotfäste och god balans när du använder gräsklipparen.
• Arbeta tvärs över sluttningar, inte upp och ner. Var mycket försiktig när du byter riktning vid arbete på sluttningar.
• Se upp för hål, hjulspår, gupp, stenar eller andra dolda föremål. Ojämn terräng kan orsaka halk- och fallskador. Långt gräs kan dölja hinder.
• Klipp inte i vått gräs eller mycket branta sluttningar. Dåligt fotfäste kan orsaka halk- och fallskador.
• Klipp inte i närheten av branter, diken eller sluttningar. Du kan tappa fotfästet eller balansen.
• Låt alltid gräsklipparen svalna innan du ställer undan den.
• Dra ur kontakten från uttaget och ta bort batteriet från maskinen. Se till att alla rörliga delar har stannat helt:

- Varje gång du lämnar maskinen;

– Innan du tar bort en blockering;

– Innan du kontrollerar, rengör eller arbetar med apparaten.

Säkerhet för andra

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
• Barn måste hållas under uppsikt så att de inte leker med erktyget.

- När apparaten kört på ett främmande föremål. Inspektera apparaten efter skador och reparera om så behövs.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Skador orsakade av att roterande/rörliga delar vidrörs.
• Skador som uppstår vid byte av delar, blad eller tillbehör.
• Skador som orsakas av långvarig användning av ett verktyg. När du använder ett verktyg under en längre bör du ta regelbundna pauser.
  • Hörselnedsättning.
• Hälsorisker orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).
• Lyft aldrig upp eller bär en apparat medan motorn körs.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTs serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålllet.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

WARNING: Risk för stötar. Låt ingen vätska komma in i ländningen. Det kan resultera i elektriska stötar. WARNING: Vi rekommenderar användning av en jör stetsbrytare med en restström på 30mA eller mindre. SE NPP: Risk för brännskador. För att minska risken för för ladda endast DEWALTladdningsbara

batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SEJPP: Barn bör övervakas för att garantera att de inte länd med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

- Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.

- Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.

- Utsätt inte laddaren för regn eller snö.

- Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

- Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.

- Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.

- Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.

- Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.

- Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.

- Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

- Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.

- Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.

- Försök ALDRIG att ansluta två laddare tillsammans.

SVENSKA

- Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 19 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 20 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

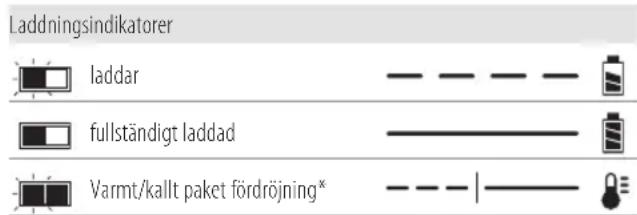

Se nedanstående tabell angående batteripaketets laddningsstatus.

Laddningsindikatorer laddar fullständigt laddad Varmt/kallt paket fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra att tända eller genom att visa blinkmönster för problempaket eller laddare.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB115 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt

när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALTladdare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill

eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).

• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten.

Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

- Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

VARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

WARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlädor, lädor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på en stabil plats så att ingen riskerar

att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

WARNING: Brandfara. Transport av batterier kan leda till clasfåda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

DeWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på FLEXVOLT™ batteriet är batteriet i transport-läge. Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport

Wh-klassificering kan indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

sVEnska

nOTERa: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Laddningsmätare batteripaket (Bild C)

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

Laddningsindikatorn indikerar den ungefärliga laddningsnivån som återstår i batteripaketet enligt följande:

75 - 100 % laddning

51 -74 % laddning

< 50 % laddad

Paketet behöver laddas

För att slå till bränslemätaren ska du trycka in och hålla kvar laddningsmätarknappen. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

nOTERa: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Etiketter på laddare och batteripaket

Förutom Bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande Bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Laddaendast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DCMW564 arbetar med 18V batteripaket.

För optimalt resultat använd DCB184, DCB546 eller DCB547

Se Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Gräsklippare

1 Laddare

1 Gräsuppsamlare

1 Finfördelningspluggar

1 Säkerhetsnyckel

1 Li-jon batteripaket (C1, D1, L1, M1, P1, S1, T1, X1 modeller)

2 Li-jon batteripaket (C2, D2, L2, M2, P2, S2, T2, X2 modeller)

3 Li-jon batteripaket (C3, D3, L3, M3, P3, S3, T3, X3 modeller)

1 Instruktionshandbok

OBsERVERa: Batteripaket, laddare och förvaringslådor medföljer inte N-modeller. Batteripaket och laddare medföljer inte NT-modeller. B-modellerna innehåller Bluetooth®-batteripaket.

OBsERVERa: Bluetooth®-märket och -logotyper tillhör Bluetooth®, SIG, Inc. och DEWALT använder dessa märken under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande Bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär ögonskydd.

Tänk på att knivarna är vassa. Knivarna rör sig en kort stund efter att motorn stängts av. Ta bort obrukbar enhet innan underhåll eller om sladden är skadad.

Se upp för flygande föremål. Håll andra personer borta från klippområdet.

Utsätt den inte för regn.

Knivarna fortsätter att rotera en kort stund efter att du har stängt av maskinen.

Datumkoden 42, vilken också inkluderar tillverkningsår, finns tryckt i kåpan.

Exempel:

2018 XX-XX

Tillverkningsår

eller någon del av det. Skada eller personskada skulle kunna uppstå.

1 på-av omkopplarbox
2 på-av knapp
3 Säkerhetsnyckel
4 Handtag
5 Säkerhetsbygel
6 Handtagslås
7 Handtagskonsoller
8 Handtagsförvaring spärrhakehål
9 Lucka batterifack
10 Inställningshävarm klipphöjd
11 Lucka bakre öppning
12 Gräsuppsamlare
13 Handtag gräsuppsamlare
14 Övre bärhandtag
15 Nedre bärhandtag

Avsedd Användning

Denna gräsklippare har designats för professionella gräsklippningsarbeten.

Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Denna gräsklippare är en professionell gräsklippningsapparat.

Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

MONTERING OCH INSTÄLLNINGAR

FARA: För att minska risken för allvarlig perskada, stäng av enheten och ta bort säkerhetsnyckeln och batteripaketet innan montering, några justeringar görs eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Justera handtagshöjden (Bild D, E)

Gräsklipparen levereras i lagringsläge. Du kommer att behöva justera handtaget till driftposition innan du fortsätter.

1. Lås upp handtaget 4 från lagringsposition, dra och vrid de två handtagsläsen 6 ett halvt varv, de är placerade på båda sidor om handtaget såsom visas i Bild D.
2. Lyft upp handtaget till driftposition.
3. Leta reda på den två handtagens spärrhakehål 16 placerade på handtagskonsollerna 7 såsom visas i Bild E.
4. Justera handtaget till den position som bäst passar operatören och lås handtaget på plats genom att tvinna upp handtagsläsen 6 och läta dem snäppa i önskade spärrhakehålen.

Gräsuppsamlare (Bild F, G)

FARA: Ta bort säkerhetsnyckeln och batteripaketet innan nössatsen tas bort och när den bakre luckan öppnas och uppsamlaren installeras.

1. Se till att mullinsatsen 22 (Bild G) är borttagen från gräsklipparen innan du fortsätter till steg 2.
2. Lyft den bakre luckan 11 och sätt dit gräsuppsamlaren 12 på gräsklipparen så att uppsamlarens krokar (18) vilar på tapparna (21) såsom visas i Bild F. Sänk sedan ned den bakre luckan.

Gräsmullningsinsats (Bild A, G)

FARA: Ta bort säkerhetsnyckeln och batteripaketet innan upplaren tas bort och när mullinsatsen installeras.

1. Se till att gräsuppsamlaren 12 inte är ditsatt innan du fortsätter till steg 2.
2. Lyft den bakre luckan 11 och skjut mullinsatsen (22) helt upp på gräsklipparen såsom visas i Bild G.
3. Se till att den bakre luckan helt nere innan gräsklipparen slås på.

Bakre utkastet

FARA: Ta bort säkerhetsnyckeln och batteripaketet innan uppsamlaren och mullinsatsen tas bort.

1. För att arbeta med gräsklipparen i bakre utkastarläget ta bort både gräsuppsamlaren och mullinsatsen.
2. Se till att bakre luckan är nere för bakre utkastet.
3. nOTERa: Den bakre luckan är formad på så sätt att öppningen (nederst) inte kan helt stängas av.

DRIFT

FARA: För att minska risken för allvarlig pånskada, stäng av enheten och ta bort säkerhetsnyckeln och batteripaketet innan några justeringar görs eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Montering och borttagning av batteripaketet (Bild H)

FARA: INNAN DU SÄTTER I ELLER TAR UT BÄKTERIERNA SKA DU KONTROLLERA ATT SÄKERHETSNYCKELN ÄR BORTTAGEN.

Denna grsäklipparen är designad att arbeta med två batteripaket med samma kapacitet. Gräsklipparen kommer inte att arbeta med endast ett batteripaket eller om olika kapacitet används för batteripaketen kommer det mindre batteripaketet, när det tömts, göra att enheten stängs av

NOTERA: För bästa resultat se till att batteriet är fulladdat.

Installera batteripaketet

1. Lyft och håll kvar locket till batteriuttaget (9) för att visa batteriuttagen 23.
2. Skjut in ett batteri 16 i vart och ett av de två batteriuttagen tills ett ljudligt klick hörs (Bild H). Se till att batteripaketen sitter helt på plats och är låsta i positionen.
3. Stäng luckan till batteriuttaget. Se till att locket är helt stängt innan gräsklipparen startas.

Ta bort batteripaket

1. Öppna batterifackets lock 9 såsom beskrivs ovan.
2. Tryck ned batterilåsknappen 15 på batteripaketet och dra ut batteripaketet 15 från verktyget.

LÄS IGENOM BRUKSANVISNINGEN INNAN GRÄSKLIPPAREN ANVÄNDS

Se Bild A i början av denna bruksanvisning för en komplett lista med komponenter. Spara denna manual för kommande referens.

FARA: Vass kniv i rörelse. Använd inte gräsklipparen innehäge om den bakre luckan inte stängs av fjäderbelastningen eftersom det kan leda till allvarliga skador. Lämna in gräsklipparen på närmaste servicecenter för reparation.

FARA: Använd inte gräsklipparen såvida inte konsletaget är låst på plats.

FARA: Vass kniv i rörelse. Använd aldrig gräsklipparen i uppsamlarläget såvida inte upphängningskroken på gräsuppsamlaren sitter fast korrekt på gräsklipparen och att den bakre utkastarluckan vilar fast mot ovansidan på gräsuppsamlaren annars kan allvarliga skador uppstå.

WARNING: Låt gräsklipparen arbeta i sin egen Overbelasta inte.

Justera gräsklipparens höjd (Bild I)

Klipphöjden kan justeras med den centrala höjdinställningsspaken.

NOTERA: Om du är osäker på vilken höjd du skall klippa på, börja klippa med höjdinställningsspaken (10) placerad mot baksidan av apparaten och justera höjden såsom behövs, såsom visas i Bild I.

Ställ in klipphöjden

1. Dra gräsklipparens höjdjusteringsspak 10 ut från lässpåren 17.
2. Flytta spaken mot apparaten baksida för att öka klipphöjden.
3. Flytta spaken mot apparaten front för att sänka klipphöjden.
4. Skjut höjdinställningsspaken in i ett av lässpåren.

Säkerhetsnyckel (Bild J)

FARA: Vass kniv i rörelse. För att förhindra oavsiktlig statt eller obehörig användning av sladdlösa gräsklipparen finns en löstagbar säkerhetsnyckel (3) inmonterad i designen av gräsklipparen. Gräsklipparen kommer att vara helt avaktiverad när säkerhetsnyckeln har tagits bort från gräsklipparen.

NOTERA: Säkerhetsnyckel har ett hål i mitten för att kunna förvara den på en spik utom räckhåll för barn, fäst inte säkerhetsnyckeln på gräsklipparen.

FARA: De roterande knivarna kan orsaka allvarliga skador. För att förhindra allvarliga skador, ta bort säkerhetsnyckeln och battreripaketet när gräsklipparen är utan uppsikt eller laddas, rengörs, får service, transporteras, lyfts eller förvaras.

Starta gräsklipparen Bild K, L)

FARA: Vass kniv i rörelse. Försök aldrig att kappla förbi denna omkopplingsbox eller säkerhetsnyckelsystemet eftersom det kan leda till allvarliga olyckor.

NOTERA: Gräsklipparen är klar att tas i bruk när batterierna och säkerhetsnyckeln är installerad.

1. Sätt i säkerhetsnycken 3 i PÅ-AV omkopplingsboxen 1 tills den sitter helt i höljet såsom visas i Bild K. Gräsklipparen är nu driftduglig.
2. Denna gräsklipparen är utrustad med en special PÅ-AV omkopplingsbox 1. För att köra gräsklipparen, tryck på och håll kvar PÅ-AV knappen 2 på PÅ-AV omkopplingsboxen 1, dra sedan säkerhetsbygeln 5 mot handtaget såsom visas i Bild L. När gräsklipparen startat kan du släppa PÅ-AV knappen.
3. Stäng AV gräsklipparen genom att släppa säkerhetsbygeln 5.

WARNING: Försök aldrig låsa eller fixera strömbrytaren eller säkerhetsbygeln i påslaget läge.

NOTERA: När säkerhetsbygeln har återvänt till ursprungsläget aktiveras den automatiska bromsmekanismen. Motorn bromsar mekaniskt och gräsklipparens blad stannar inom tre sekunder.

Överbelastning av motorn

För att förhindra skador på grund av överbelastning, försök att inte flytta för mycket gräs på en gång. Sänk klipphastigheten eller öka klipphöjden.

Förvaring (Bild A, M)

FARA: Den roterande kniven kan orsaka allvarliga skador. Säkerhetsbygeln (5) för att stänga av gräsklipparen och ta ur säkerhetsnyckeln och ta bort batterierna innan gräsklipparen lyfts, transporteras eller förvaras. Förvara gräsklipparen på en torr plats.

FÖRSIKTIGHET: Klämpunkt. För att undvika att källmas skall fingrarna hållas borta från området runt handtagskonsollen när handtagen viks ihop.

FÖRSIKTIGHET: Se till att kabeln inte sträcks eller kläms i ochrådet mellan handtaget och handtagskonsollen under ihopvikning. Det kan göra att sladden skadas.

Handtaget på gräsklipparen kan lätt vikas ned för snabb och bekväm förvaring.

1. Lås upp handtaget 4 genom att dra och vrida de två handtagslåsen 6 ett halvt varv, de är placerade på båda sidor om handtaget.
2. Vik handtaget mot fronten på gräsklipparen såsom visas i Bild M.
3. Leta reda på den två handtagsförvaringens spärrhakehål 8 placerade på handtagskonsollerna 7 såsom visas i Bild M.
4. Lås handtaget på plats genom att vrida upp handtagslåset 6 så att de kan snäppas fast i förvaringshakläsen och se till att handtaget är fastlåst såsom visas i Bild M.

Bära gräsklipparen (Bild A, N)

FARA: De roterande knivarna kan orsaka allvarliga skador. För att förhindra allvarliga skador, ta bort säkerhetsnyckeln och battreripaketet när gräsklipparen är utan uppsikt eller laddas, rengörs, får service, transporteras, lyfts eller förvaras.

- Gräsklipparen kan bäras med bärhandtagen 14, 15 såsom visas i Bild N. Försök INTE att lyfta gräsklipparen genom att ta tag i huvudhandtaget 4.

ips vid klippning

VARNING: INSPEKTERA ALLTID OMRÅDET DÄR GSKLIPPAREN SKA ANVÄNDAS OCH RENSA BORT ALLA STENAR, GRENAR, LEDNINGAR, BEN OCH ANNAT SKRÄP SOM KAN KASTAS IVÄG AV DEN ROTERANDE KNIVEN.

WARNING: Arbeta tvärs över sluttningar, inte upp och när var mycket försiktig när du byter riktning vid arbete på sluttningar. Använd inte gräsklipparen i branta sluttningar. Se till att alltid ha bra fotfäste.

1. Släpp säkerhetsbygeln för att stänga AV gräsklipparen när du korsar grusområden (den roterande kniven kan slunga iväg stenar).

2. Ställ gräsklipparen på högsta klipphöjden när du klipper på ojämn mark eller i högt gräs. Om gräsklipparen klipper för mycket gräs på en gång kan motorn överbelastas och stannar. Se Felsökningssektionen.

3. Om gräsbehållaren 12 används under den snabbväxande säsongen kan gräset komma att täppa igen utkastaröppningen. Släpp säkerhetsbygeln för att stanna gräsklipparen och ta därefter ur säkerhetsnyckeln och batteripaketen. Ta bort gräsuppsamlaren och skaka tills gräset hamnar längst bak i behållaren. Rensa bort eventuellt gräs eller skräp som samlats runt utkastaröppningen. Sätt tillbaka gräsuppsamlaren.
4. Om gräsklipparen börjar vibrera onormalt, släpp säkerhetsbygeln för att stänga av gräsklipparen och ta bort säkerhetsnyckeln och batteripaketen. Kontrollera orsaken omedelbart. Vibrationer är vanligtvis ett tecken på problem. Använd inte gräsklipparen förrän den genomgått en servicekontroll. Se avsnittet Felsökning i den här bruksanvisningen.
5. För bästa klippresultat, håll knivarna vassa och balanserade.
6. Inspektera och rengör noga gräsklipparen efter varje användning då en ansamling med gräs kommer att minska prestandan.
7. SLÄPP ALLTID SÄKERHETSBYGELN FÖR ATT STANNA GRÄSKLIPPAREN OCH TA DÄREFTER UR SÄKERHETSNYCKELN ÄVEN OM DU BARA LÄMNAR DEN OÖVERVAKAD UNDER EN KORT TID.

Följande förslag kommer att hjälpa dig att erhålla optimal drifttid för din sladdlösa gräsklippare:

• Kör långsammare i områden där gräset är extra högt eller tjockt.
• Undvik att klippa när gräset är vått från regn eller fuktigt.
• Klipp din gräsmatta ofta, särskilt när den växer mycket.

NOTERA: Det rekommenderas att ladda gräsklipparen efter användningen för att förlänga batteriets livslängd. Regelbunden laddning kommer inte att skada batteriet och ser till att batteriet är fulladdat och klart för nästa användning. Förvaring av batterier som inte är fulladdat kommer att förkorta dess livslängd.

UNDERHÅLL

FARA: För att minska risken för allvarlig persinskada, stäng av enheten och ta bort säkerhetsnyckeln och batteripaketet innan några justeringar görs eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

Borttagning och installation av knivar (Bild 0 – Q)

FARA: RISK FÖR PERSONSKADOR. VID AVIEMONTERING AV KNIVSYSTEMET, SE TILL ATT VARJE DEL ÅTERINSTALLERAS KORREKT SÄSOM BESKRIVS NEDAN. FELAKTIG MONTERING AV KNIVEN ELLER ANDRA DELAR I KNIVSYSTEMET KAN ORSAKA ALLVARLIGA SKADOR.

FARA: För att minska risken för allvarlig persinskada, stäng av enheten och ta bort säkerhetsnyckeln och batteripaketet innan några justeringar görs eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

1. Skär till en 2x4 träbit 24 (omkring 610 mm lång) för att förhindra att knivarna roterar när flänsmuttern tas bort 25.

WARNING: Använd handskar och ordentligt skydd för ögjorden. Lägg gräsklipparen på sidan. Akta dig för knivens vassa kanter.

1. Placera träbiten och skruva loss flänsmuttern 25 moturs med en 18mm skruvnyckel 26 såsom visas i bild O.
2. Ta bort fyrkantiga metalldistansbrickan 27, fyrkantiga plastknivisolatorn 28 och kniven 29 såsom visas i bild P. Knivfläkten 30 skall inte tas bort. Kontrollera alla delar och byt om det behövs.
3. Installera slipad eller ny kniv 29 på axeln 31 på bladfläkten 30 såsom visas i bild P.

NOTERA: När du byter till slipad eller ny kniv på axeln 31 på bladfläkten 30, se till att "GRÄSSIDAN" på kniven är riktad mot marken när gräsklipparen ställs tillbaka på hjulen.

1. Installera plastknivisolatorn 28 mot kniven så att de höjda flänsarna på ena sidan passar mot kanterna på kniven.
2. Montera distansbrickan 27 så att den sitter inuti de upphöjda flänsarna på andra sidan knivisolatorn. Se till att passa in de platta sidorna av hålen i distansbrickan med axelns platta sidor. Rotera kniven och knivisolatorn tillsammans om det behövs.
3. Placera träbiten 24 för att förhindra att kniven roterar såsom visas i bild Q. Installera flänsmuttern 25 med flänsen mot knivbrickan 27 och dra åt med en skiftnyckel.

Slipa kniven

FÖR BÄSTA PRESTANDA BÖR DU SE TILL ATT KNIVEN ALLTID ÄR VASS. EN SLO KNIV VARKEN KLIPPER ELLER FINFÖRDELAR GRÄSET ORDENTLIGT.

• DCMW564 kräver utbyteskniv DT20671.

Användning av tillbehör som inte rekommenderas i denna manual kan vara farligt.

WARNING: Använd handskar och ordentliga sljedasglasögon när du tar bort, slipar eller monterar en kniv. Se till att säkerhetsnyckeln och batteripaketet är borttagna.

Under normala förhållanden räcker det att slipa kniven två gånger under en klippsäsong. Sand gör att kniven snabbt blir slö. Om din gräsmatta växer i sandjord kan du behöva slipa knivarna oftare. BYT OMEDELBART UT ETT BÖJT ELLER SKADAT BLAD.

• Kontrollera att kniven förblir balanserad.
• Slipa kniven med den ursprungliga klippningsvinkeln.
• Slipa skärkanterna i båda ändar av kniven och avlägsna lika mycket material från båda ändarna.

Slipa en kniv i ett skruvstäd (Bild R)

1. Se till att säkerhetsbygeln är släppt, kniven har stannat och att säkerhetsnyckeln och batteripaketen tagits bort innan kniven tas bort.
2. Ta bort kniven från gräsklipparen. Se instruktionen för Borttagning och installation av kniv.
3. Fäst kniven 29 i ett skruvstäd 32.
4. Använd skyddsglasögon och handskar och var försiktig så att du inte skär dig.
5. Fila knivens skärkanter försiktigt med en fintandad fil 33 eller ett bryne för att återskapa den ursprungliga skärkanten.
6. Kontrollera knivbalansen. Se instruktioner för Knivbalansering.
7. Sätt tillbaka kniven på gräsklipparen och dra åt ordentligt.

Knivbalansering (Bild S)

Du kontrollerar knivens 29 balans genom att placera knivens centrumhål runt en spik eller en rund skruvmejsel 34 som fästs horisontellt i ett skruvstäd (32. Om någon ände hos kniven roterar nedåt, fila längs den vassa kanten på änden som roterar nedåt. Kniven är korrekt balanserad när ingen ände droppar ned.

Smörjning

VARNING: Blås bort smuts och damm från huvudkåpan mica borr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra skärpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Förebygga korrosion

Konstgödning och andra trädgårdskemikalter innehåller ämnen som snabbar på rostningen av metaller. Om du klipper i områden där gödningsmedel eller kemikalier har använts bör gräsklipparen rengöras så här efteråt: Släpp säkerhetsbygeln 5 för att stänga av och koppla ifrån gräsklipparen. Torka av alla åtkomliga delar med en fuktigt trasa.

Valfria tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT nanvändas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

FELSÖKNING

Om produkten inte fungerar som den ska följer du instruktionerna nedan. Om problemet kvarstår kontaktar du närmaste DEWALT-verkstad.

WARNING: Innan du fortsätter, släpp säkerhetsbygeln för att stänga av gräsklipparen, väntar tills kniven stannat.

Problem Möjlig lösning

Gräsklipparen körs inte när säkerhetsbygeln är aktiverad	Se till att gräsklipparen är korrekt ansluten och att knappen på omkopplingsboxen är helt intryckt innan säkerhetsbygelns trycks in.
	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteripaketet, vänd gräsklipparen och kontrollera att kniven har fritt svängrum.
	Kontrollera att batteriet är fritt från skräp och att det är korrekt anslutet.
	Är batteriet fulladdat? Tryck på laddningsknappen.
Motorn stannar under klippning	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteripaketet, vänd gräsklipparen och kontrollera att kniven har fritt svängrum.
	Höj hjulen till den högsta klipphöjden och starta gräsklipparen.
	Kontrollera att batteriet är fritt från skräp och att det är korrekt anslutet
	Är batteriet fulladdat? Tryck på laddningsknappen
	Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden.
Gräsklipparen kör men klippprestandan är otillfredsställande	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Vänd på gräsklipparen och kontrollera följande:Knivens skärpa – Kniven ska vara vass.Undersidan och utkastarrännan är fria från gräsrester.
	Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.
Gräsklipparen är för tung att skjuta framåt	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Öka klipphöjden för att minska undersidans motständ mot gräset. Kontrollera att alla hjul roterar fritt.
Problem Möjlig lösning
Gräsklipparen bullrar och vibrerar onormalt mycket	Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från DEWALT. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad DEWALT servicecenter.
	Om det inte finns några synliga skador på kniven och gräsklipparen fortfarande vibrerar:Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln.Koppla ifrån gräsklipparen.Demontera hela knivmontaget såsom beskrivs i sektionenBorttagning och installation av kniv.Ta bort skräp och rengör varje del.Sätt tillbaka varje del såsom beskrivs i sektionenBorttagning och installation av kniv.
	Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad DEWALT servicecenter.
Batteriladdarens LED lyser inte	Kontrollera kontaktanslutningen.
	Byt laddare.
Gräsklipparen tar inte upp klipprester	Utkastarrännan har täppts igen. Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Rensa bort klipprester från utkastarrännan.
	Höj hjulen för att minska längden på gräset som klipps.
	Behållaren är full. Töm behållaren oftare.

2 X 18V ÇİM BİÇME MAKİNESİ DCMW564

Tebrikler!
