Tekniset tiedot	DEWALT DCMW564 langaton ruohonleikkuri, harjaton moottori, 56 cm leikkuuleveys, säädettävä leikkuukorkeus 25–100 mm.
Akkutyyppi	60V MAX litiumioniakku.
Käyttöaika	Jopa 45 minuuttia jatkuvaa käyttöä olosuhteista riippuen.
Paino	Noin 30 kg.
Käyttö	Erinomainen keskikokoisille ja suurille pihoille, sopii tasaisille ja lievästi kalteville alueille.
Huolto	Säännöllinen terän puhdistus, akun ja liitäntöjen tarkistus, terän teroitus tarvittaessa.
Turvallisuus	Varustettu turvakytkimellä, ylikuormitussuoja, ei saa käyttää sateessa.
Yleiset tiedot	3 vuoden takuu, varaosat saatavilla, yhteensopiva muiden DEWALT 60V MAX -työkalujen kanssa.

Usein kysytyt kysymykset - DCMW564 DEWALT

Kuinka lataan DEWALT DCMW564 -ruohonleikkurin akun?

Ladataksesi akun, poista se ruohonleikkurista ja aseta se yhteensopivaan DEWALT-laturiin. Varmista, että laturi on kytketty pistorasiaan. Latausvalo syttyy osoittaakseen, että akku latautuu.

Mikä on DEWALT DCMW564 -ruohonleikkurin leikkuuleveys?

DEWALT DCMW564 -ruohonleikkurin leikkuuleveys on 56 cm.

Kuinka säädän leikkuukorkeutta?

Säädä leikkuukorkeutta käyttämällä ruohonleikkurin pyörissä olevaa korkeuden säätövipua. Siirrä sitä ylös- tai alaspäin valitaksesi halutun leikkuukorkeuden.

Voiko ruohonleikkuri leikata märkää ruohoa?

On suositeltavaa olla leikkaamatta märkää ruohoa, koska se voi tukkia terän ja heikentää leikkuutehoa. Leikkaa ruoho kuivana parhaan tuloksen saavuttamiseksi.

Mitä teen, jos ruohonleikkuri ei käynnisty?

Tarkista, että akku on ladattu täyteen ja asennettu oikein. Varmista myös, että turvavipu on toimintatilassa. Jos ruohonleikkuri ei vieläkään käynnisty, katso lisävianetsintäohjeet käyttöoppaasta.

Mikä on DEWALT DCMW564 -ruohonleikkurin akun käyttöaika?

Akun käyttöaika riippuu leikkuuolosuhteista, mutta yleensä voit odottaa noin 45 minuuttia käyttöä yhdellä latauksella.

Kuinka huollan DEWALT DCMW564 -ruohonleikkurin?

Hyvään huoltoon kuuluu terän ja ruohonleikkurin pohjan säännöllinen puhdistus jokaisen käytön jälkeen. Tarkista myös öljytaso ja vaihda terä, jos se on vaurioitunut tai tylsä.

Voinko käyttää DEWALT DCMW564 -ruohonleikkuria sateella?

Ruohonleikkurin käyttöä sateella tai kosteissa olosuhteissa ei suositella sähköiskun ja laitteen vaurioitumisen riskin vuoksi.

Mistä löydän varaosia ruohonleikkuriin?

DEWALT DCMW564 -ruohonleikkurin varaosia voi tilata valtuutettujen DEWALT-jälleenmyyjien kautta, DEWALTin viralliselta verkkosivustolta tai puutarha-alan erikoisliikkeistä.

KÄYTTÖOHJE DCMW564 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 125

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCMW564
Jännite V	DC	2 x 18
Tyyppi 1
Akkutyyppi Li-lon
Kuormittamaton nopeus rpm 3300
Terän pituus cm 48
Paino (ilman akkupakkausta) kg 25,9

Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60335 mukaisesti:

L_PA (äänenpainetaso)dB(A) 79,5
L_WA (äänitehotaso)	dB(A)	92
K (määritetyn äänitason epävarmuus)	dB(A)	2,0
Käden/käsivarren painotettu tärinäarvo:
Tärinäpäästöarvo a_h =	m/s^2	2,5
Vaihtelu K =	m/s^2	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60335 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

2 X 18 V Ruohonleikkuri

DCMW564

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60335-1:2012 + A11:2014, EN 60335-2-77:2010. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

2000/14/EY, Ruohonleikkuri, L < 50 cm, liite VI, DEKRA

Certification B.V., Meander 1051 / P.O. Box 5185

6825 MJ ARNHEM / 6802 ED ARNHEM, Netherlands

Ilmoitetun laitoksen tunnusnro: 0344

Akustisen tehon taso direktiivin 2000/14/EY

(artikla 12, liite III, L<50 cm) mukaisesti:

L_WA (mitattu ääniteho) 92 dB(A)

epävarmuus (K) = 2 dB(A)

L_WA (taattu ääniteho) 96 dB(A)

M. Rergel

Markus Rompel

Tekninen päällikkö

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VÄRA: Ilmaisee, että on olemassa hengen- tai varkan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai värkan vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Eneriellannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V	DC	Ah Paino (kg)		DCB107 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1.05 270 140 90 60 90				X
DCB547 18/54 9,0/3,0 1.25 420 220 140 85 140 X
DCB181	18 1,5	0,35	70	35 22 22 22 45
DCB182	18 4,0	0,61	185 100 60	60 60 120
DCB183/B	18 2,0	0,40	90	50 30 30 30 60
DCB184/B	18 5,0	0,62	240 120 75	75 75 150
DCB185	18	1,3	0,35	60	30	22	22	X
DCB187	18 3.0	0.48	140 70 45 45 45 90

Söpõiskun vaara.

Tugalon vaara.

Turvaohjeet

VAROITUS: Johdottomia laitteita käytettäessä on citta houdatettava asianmukaisia turvaohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni.

VAROITUS: Laitetta käytettäessä on noudatettava tavallisuussääntöjä. Lue tämä opas huolellisesti läpi ennen koneen käyttöä oman ja muiden turvallisuuden takia. Säilytä ohjeet myöhempää tarvetta varten.

• Lue nämä ohjeet huolellisesti ennen laitteen käyttöä.
• Käyttötarkoitus Kuvataan tässä käyttöohjeessa. Muiden kuin tässä käyttöohjeessa suositeltujen lisävarusteiden tai -osien käyttö sekä laitteen käyttö muuhun kuin käyttöohjeessa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran.
• Säilytä tämä käyttöohje tulevaa tarvetta varten.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Laitteen käyttö

Ole aina huolellinen käyttäessäsi laitetta.

• Tätä laitetta ei ole tarkoitettu nuorten tai lihasvoimaltaan heikkojen henkilöiden käyttöön ilman valvontaa.
  • Laitetta ei saa käyttää leluna.
• Älä anna lasten tai eläinten tulla lähelle työskentelyaluetta tai koskea laitteeseen.
• Jos laitetta käytetään lasten läheisyydessä, on oltava tarkkaavainen.
• Soveltuu vain kuivaan käyttöympäristöön. Älä anna laitteen kastua.
• Älä upota laitetta veteen.
• Älä avaa laitteen koteloa. Sisällä ei ole mitään huollettavia osia.
• Älä käytä laitetta räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä.
• Tarkista aina katsomalla ennen käyttöä, että terät, terän pultit ja leikkuuyksikkö eivät ole kuluneet tai vahingoittuneet. Vaihda

kuluneet tai vahingoittuneet terät ja pultit aina sarjoina, jotta tasapaino säilyy.

• Älä koskaan käytä laitetta muiden henkilöiden (erityisesti lapsien) tai eläinten läheisyydessä.
• Muista, että laitteen käyttäjä on vastuussa muille henkilöille tai omaisuudelle aiheutuneista onnettomuuksista tai vaaratilanteista.

Ennen käyttöä

• Käytä laitteen käytön aikana aina tukevia jalkineita ja pitkiä housuja. Älä käytä konetta avojaloin tai avoimia sandaaleja käyttäen. Vältä käyttämästä löysiä vaatteita tai vaatekappaleita, joissa on roikkuvia nauhoja.
• Tarkasta laitteen aiottu käyttöalue perusteellisesti ja poista kaikki esineet, joita laite voi heittää.
• Tarkista aina katsomalla ennen käyttöä, että terä, terän pultti ja teräyksikkö eivät ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vaurioituneet osat sarjoina koneen tasapainon säilyttämiseksi. Vaihda vaurioituneet tai epäselvät merkit.

Käytön jälkeen

• Kun laitetta ei käytetä, säilytä sitä kuivassa, hyvin tuuletetussa paikassa poissa lasten ulottuvilta.
• Varmista, että lapset eivät pääse käsiksi laitteisiin.
• Kun laitetta säilytetään tai kuljetetaan ajoneuvossa, sijoita se tavaratilaan tai kiinnitä se pitävästi niin, ettei se matkan aikana pääse liikkumaan.

Tarkastus ja korjaus

• Tarkista ennen laitteen käyttöä, ettei laitteessa ole vahingoittuneita tai viallisia osia. Tarkista osien ja kytkimien kunto sekä muut seikat, jotka voivat vaikuttaa laitteen toimintaan.
• Älä käytä laitetta, jos jokin sen osa on vahingoittunut tai viallinen.
• Korjauta tai vaihdata vaurioituneet tai vialliset osat valtuutetussa huoltoliikkeessä.
• Älä koskaan yritä korjata tai vaihtaa muita kuin ohjeissa erikseen määriteltyjä osia.
• Varo leikkuria säädettäessä, että sormesi eivät jää liikkuvien terien/osien ja kiinteästi asennettujen osien väliin.
• Muista teriä huollettaessa, että vaikka virtalähde on sammutettu, terät liikkuvat edelleen.

Ruohonleikkurien lisäturvaohjeet

• Konetta ei saa kuljettaa virran ollessa päällä.
• Pidä ruohonleikkuria työntöaisasta tukevasti molemmin käsin käytön aikana.
• Jos joudut käytön aikana kallistamaan ruohonleikkuria, pidä molemmat kädet koko ajan ajoasennossa. Pidä molemmat kädet ajoasennossa niin kauan, kunnes ruohonleikkuri on jälleen normaaliasennossa.
• Älä käytä radiota tai kuulokkeita ruohonleikkurin käytön aikana.
• Älä koskaan säädä pyörien korkeutta moottorin käydessä tai turva-avaimen ollessa paikallaan kytkentäkotelossa.
• Jos ruohonleikkuri pysähtyy, sammuta leikkuri vapauttamalla kahva, odota terän pysähtymistä ennen kuin yrität avata tukoksen tai poistaa mitään kannen alta.
• Pidä kädet ja jalat poissa leikkausalueelta.
• Pidä terät terävinä. Käytä aina suojakäsineitä käsitellessäsi ruohonleikkurin terää.
• Jos käytät keräyssäiliötä, tarkista säännöllisesti, ettei se ole kulunut tai rikkoutunut. Jos keräyssäiliö on hyvin kulunut, vaihda se uuteen turvallisuuden vuoksi.
• Ole erittäin varovainen vetäessäsi ruohonleikkuria taaksepäin itseäsi kohti.
• Älä aseta käsiä tai jalkoja ruohonleikkurin lähelle tai sen alle. Pysy aina loitolla poistoaukosta.
• Poista ruohonleikkurin aiotulta käyttöalueelta kivet, puunpalaset, johdot, lelut, luut ja muut esineet, jotka terä voisi heittää suurella nopeudella. Terän heittämät esineet voivat aiheuttaa vakavia henkilövahinkoja. Pysy kahvan takana moottorin käydessä.
• Älä käytä ruohonleikkuria avojaloin tai avonaisten sandaalien kanssa. Käytä aina riittäviä turvajalkineita.
• Älä vedä ruohonleikkuria taaksepäin, ellei se ole täysin välttämätöntä. Katso aina alas ja taaksesi ennen siirtymistä taaksepäin ja sen aikana.
• Älä koskaan suuntaa laitteen poistoaukkoa ketään kohti. Vältä poistoaukon suuntaamista seinää tai muuta estettä kohti. Materiaalia voi kimmota takaisin käyttäjää kohti. Sammuta ruohonleikkuri ja pysäytä terä vapauttamalla työntöaisa ennen kuin ylität sorapintaisen alueen.
• Älä käytä ruohonleikkuria, elleivät keräyssäiliö, poistoaukon suojus, takasuojus ja muut turvalaitteet ole paikoillaan ja kunnossa. Tarkista aika ajoin kaikki suojukset ja turvalaitteet ja varmista, että ne ovat hyvässä käyttökunnossa ja toimivat oikein. Vaihda vahingoittunut suojus tai muu turvalaite ennen laitteen käytön jatkamista.
• Älä koskaan jätä käynnissä olevaa ruohonleikkuria ilman valvontaa.

• Pysäytä moottori vapauttamalla kahva, odota, että terä pysähtyy kokonaan, ennen kuin puhdistat ruohonleikkurin tai poistoaukon suojuksen, irrotat ruohonkeräyspussin tai kun poistut ruohonleikkurin luota tai teet säätöjä, korjauksia tai tarkastuksia.

• Käytä ruohonleikkuria vain päivänvalossa tai hyvässä keinovalossa niin, että terän tiellä olevat esineet näkyvät selvästi ruohonleikkurin käyttöalueelle.

• Ruohonleikkuria ei saa käyttää alkoholin tai huumeiden vaikutuksen alaisena tai väsyneenä tai sairaana. Pysy aina valppaana, tarkkaile toimenpiteitäsi ja käytä tervettä järkeä.
• Vältä vaarallisia ympäristöjä. Älä käytä ruohonleikkuria kostealla tai märällä nurmikolla tai sateessa. Varmista aina tukeva jalansija. Kävele, älä juokse.
• Jos ruohonleikkuri alkaa täristä epätavallisesti, vapauta kahva, odota terän pysähtymistä ja tarkista heti tärinän syy. Tärinä on yleensä merkki ongelmista. Tutustu vianmääritysohjeisiin saadaksesi selville syyn epätavalliseen tärinään.
• Käytä aina asianmukaisia suojalaseja ja hengityssuojainta ruohonleikkuria käyttäessäsi.
• Sellaisten lisävarusteiden tai -laitteiden käyttö, joita ei ole suositeltu käytettäväksi ruohonleikkurin kanssa, saattaa johtaa vaaratilanteeseen. Käytä vain DEWALTin hyväksymiä lisävarusteita.
• Älä kurkota ruohonleikkurin käytön aikana. Seiso aina tukevasti ja tasapainossa ruohonleikkurin käytön aikana.
• Leikkaa ruoho rinteen korkeussuuntaan nähden poikittain, älä koskaan ylhäältä alas tai päinvastoin. Toimi erityisen huolellisesti, kun laitteen suuntaa muutetaan rinteessä.
• Varo koloja, kumpuja, kiviä tai muita näkymättömiä esineitä. Epätasainen maasto voi aiheuttaa liukastumisen tai kaatumisen. Pitkä ruoho voi peittää esteitä.
• Älä leikkaa märkää ruohoa tai leikkaa hyvin jyrkissä rinteissä. Epävakaa asento voi aiheuttaa liukastumisen tai kaatumisen.
• Älä leikkaa nurmikkoa aivan kuopan, ojan tai pengerryksen lähellä. Voit menettää tasapainon tai jalka voi luistaa.
• Anna leikkurin aina jäähtyä ennen varastointia.
• Vedä pistoke irti pistorasiasta ja akku koneesta. Varmista, että kaikki liikKuvat osat ovat pysähtyneet kokonaan:
  – Kun jätät koneen ilman valvontaa.
• Ennen kuin aloitat tukosten puhdistamisen.
• Ennen leikkurin tarkastusta, puhdistusta, huoltoa tai säätöä..

Muiden henkilöiden turvallisuus

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä.
• Lapsia on valvottava ja estettävä leikkimästä laitteella.
• Kun ruohonleikkuri on osunut johonkin. Tarkista laite vaurioiden varalta ja korjaa tarvittaessa.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

- pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot

sUOMI

• osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot
• työkalun pitkäaikaisen käytön aiheuttamat vahingot. Pidä säännöllisiä taukoja työkalun pitkäaikaisen käytön aikana.
  • Kuulon heikkeneminen.
• työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkia ja MDF-levyjä, käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit
• Älä koskaan nosta tai kuljeta laitetta sen moottorin ollessa käynnissä.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DFWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, ja. Vikavirtasuojan laukaisuvirta on enintään 30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin valentämiseksi lataa vain ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät l'sitteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voraheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin

kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.
• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 19 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatKuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 20.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot
lataus käynnissä	— — — — —
ladattu täyteen	— — — — —
kuuma-/kylmäviive*	— — — | —

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB115-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: SähköisKuvaara. Irrota laturi Ae pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatKuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä dessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mildän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa

SUOMI

kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierratystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kauja akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HUOMIO: Kun työkalua ei ole käytössä, laita se sõänen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut

työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jõntu tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Östajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V-tuotteessa, se toimii 18 V akkuna. Kun

FLEXVOLT ^TNL -akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua

verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpalsteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

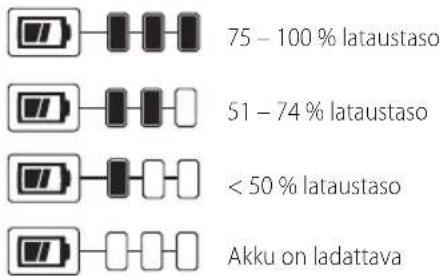

Tasomittarilla varustetut akut (Kuva C)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Virtamittari osoittaa akun lataustason likimääräisesti seuraavasti:

75 – 100 % lataustaso 51 – 74 % lataustaso < 50 % lataustaso Akku on ladattava

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen Kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Akun Tyyppi

DCMW564 toimii kahdella 18V akulla.

Käytä mallia DCB184, DCB546 tai DCB547 optimaalisten tulosten saavuttamiseksi

Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Ruohonleikkuri
1 Laturi
1 Keräyspussi
1 Silppuamistulppa
1 Turva-avain

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1 mallit)
2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2 mallit)
3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3 mallit)

1 Käyttöohje

HUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

HUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.
- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Lue käyttöohjeet ennen käyttämistä.

Käytä suojalaseja.

Varo teräviä teriä. Terien kierto jatkuu senkin jälkeen, kun moottori on sammutettu. Poista estolaite ennen huoltoa tai jos johto on vaurioitunut.

Varo sinkoilevia esineitä. Pidä sivulliset poissa leikkausalueelta.

Direktiivin 2000/14/EY mukainen taattu ääniteho.

Älä altista vesisateelle.

Terien liike jatkuu vielä hetken moottorin sammuttamisen jälkeen.

Päivämääräkoodin Sijainti (Kuva G)

Päivämääräkoodi 42 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2017 XX-XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään meutoksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Virtarasia
2 Virtakytkin
3 Turva-avain
4 Kahva
5 Lisäkahva
6 Kahvan lukitukset

sUOMI

7 Kahvan kannattimet
8 Kahvan säilytyskotelon syvennykset
9 Akkuportin kansi
10 Leikkauskorkeuden säätövipu
11 Takaluukun kansi
12 Keräyspussi
13 Keräyspussin kahva
14 Ylempi kantokahva
15 Alempi kantokahva

Käyttötarkoitus

Tämä ruohonleikkuri on tarkoitettu ammattimaiseen ruohonleikkuuseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä ruohonleikkuri on korkealuokkainen laite ruohonhoitoon.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

KOKOAMINEN JA SÄÄDÖT

VÄRA: Vakavan henkilövahingon vaaran vänntämiseksi katkaise laitteesta virta, irrota turva-avain ja poista akut ennen kokoamista, säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Kahvan korkeuden säätäminen (Kuvat D, E)

Leikkuri on säilytystilassa. Kahva on säädettävä käyttöasentoon ennen jatkamista.

1. Kahva 4 voidaan avata säilytysasennosta vetämällä ja kääntämällä kahvan molemmilla puolilla olevia kahvan lukituksia 6 Kuvan D mukaisesti.
2. Nosta kahva käyttöasentoon.
3. Paikanna kaksi kahvan syvennystä 16 kahvan kannattimissa 7 Kuvan E mukaisesti.
4. Säädä kahva käyttäjän kannalta parhaimpaan asentoon ja lukitse kahva paikoilleen avaamalla kahvan lukitukset 6, jolloin ne napsahtavat haluttuihin syvennyksiin.

Keräyspussi (Kuvat F, G)

VA:RA: Poista turva-avain ja akut ennen sippaamiskappaleen irrottamista tai takaluukun kantta avatessa ja pussia asentaessa.

1. Varmista, että silppuamiskappale 22 (Kuva G) on irrotettu leikkurista ennen siirtymistä vaiheeseen 2.
2. Nosta takaluukun kansi 11 ja aseta keräyspussi 12 leikkuriin niin, että pussin koukut 18 ovat kielekkeiden 21 varassa Kuvan F mukaisesti. Laske sen jälkeen takaluukun kansi alas.

Ruohon silppuamiskappale (Kuvat A, G)

VARA: Poista turva-avain ja akut ennen keräyspussin inottamista ja silppuamiskappaleen asentamista.

1. Varmista, ettei keräspussia 12 ole kiinnitetty ennen vaiheeseen 2 siirtymistä.
2. Nosta takaluukun kansi 11 ja liu'uta silppuamisosa 22 kokonaan leikkuriin Kuvan G mukaisesti.
3. Varmista, että takaluukun kansi on alhaalla ennen leikkurin käynnistämistä.

Poistoaukko takana

VARA: Poista turva-avain ja akut ennen keräyspussin ja sippuamiskappaleen irrottamista.

1. Leikkuria voidaan käyttää takapoistotilassa irrottamalla sekä pussi että silppuamiskappale.
2. Varmista, että takaluukun kansi on alhaalla takana olevaa poistoaukkoa varten.

HUOMaa: Takaluukku on muotoiltu niin, ettei aukkoa (alaosassa) voida sulkea kokonaan.

TOIMINTA

VANRA: Vakavan henkilövahingon vaaran valentämiseksi katkaise laitteesta virta, irrota turva-avain ja poista akut ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Akkujen asentaminen ja poistaminen (Kuva H)

VARRA: VARMISTA ENNEN AKUN IRROTTAMISTA TAI TAMISTA, ETTÄ TURVA-AVAIN ON POISTETTU.

Tämä leikkuri on tarkoitettu toimimaan kahdella teholtaan samanlaisella akulla. Leikkuri ei toimi yhdellä akulla tai käyttäessä kapasiteetiltaan poikkeavia akkuja. Jos kapasiteetiltaan pienemmät akut tyhjenevät, laite sammu

HUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku on ladattu täyteen.

Akun asentaminen

1. Nosta akkuportin kansi 9 ylös ja pidä sitä ylhäällä päästäksesi akkuportteihin 23.
2. Liu'uta akku 16 kuhunkin akkuporttiin, kunnes kuulet äänimerkin (Kuva H). Varmista, että akut ovat kokonaan paikoillaan ja lukittu paikoilleen.
3. Sulje akkuportin kansi. Varmista, että kansi on kokonaan kiinni ennen leikkurin käynnistämistä.

Akkujen poistaminen

1. Avaa akkuportin kansi 9 yllä Kuvatulla tavalla.
2. Paina akun vapautuspainiketta 15 ja vedä akku 16 irti työkalusta.

TÄMÄ OHJEKIRJA TULEE LUKEA ENNEN LEIKKURIN KÄYTTÄMISTÄ

Katso täydellinen osaluettelo tämän ohjekirjan alussa olevasta Kuvasta A. Säilytä tämä ohjekirja myöhempää käyttöä varten.

VANRA: Terävä pyörivä terä. Älä käytä leikkuria sejä amistilassa, jos jousi ei lukitse takaluukkua. Muutoin seurauksena voi olla vakaviakin vammoja. Vie leikkuri lähimpään huoltoliikkeeseen korjattavaksi.

VARA: Älä käytä leikkuria, ellei kahva ole I am nut kiinni.

VÄRA: Terävä pyörivä terä. Älä koskaan käytä kuketria pussitustilassa, ellei ruohonkeräyspussin ripustimen koukut ole hyvin paikoillaan leikkurissa ja takana olevan poistoaukon luukku ole hyvin ruohonkeräyspussin yläosaa vasten. Muutoin vaarana on vakava henkilövahinkoa.

VAROITUS: Anna leikkurin käydä omaan tahtiinsa. Vältä tyokulun ylikuormittamista.

Leikkurin korkeuden säätäminen (Kuva I)

Leikkauskorkeutta säädetään korkeudensäätimellä.

HUOMAA: Jos et ole varma leikkauskorkeudesta, aloita leikkauskorkeuden säätövivun 10 ollessa laitteen takaosassa ja säädä korkeutta tarvittaessa Kuvan I mukaisesti.

Leikkauskorkeuden säätäminen

1. Vedä leikkauskorkeuden säätövipu 10 pois lukitusurasta 17.
2. Siirrä vipua laitteen takaosaa kohti, jos haluat lisätä leikkauskorkeutta.
3. Siirrä vipua laitteen etuosaa kohti, jos haluat laskea leikkauskorkeutta.
4. Työnnä korkeuden säätövipu johonkin lukitusurista.

Turva-avain (Kuva J)

VÄRA: Terävä pyörivä terä. Voit estää langattoman käyturisi käynnistymisen vahingossa tai luvattoman käytön irrotettavalla turva-avaimella 3, joka kuuluu leikkuriin. Ruohonleikkurisi on kokonaan pois käytöstä, kun turva-avain on irrotettu leikkurista.

HUOMAA: Turva-avaimen keskellä on reikä, jotta se voidaan ripustaa säilöön lasten ulottamattomissa olevaan paikkaan. Turva-avainta ei saa sitoa leikkuriin.

VÄRA: Pyörivät terät voivat aiheuttaa Vakavia vammoja. Vakavien henkilövahinkojen välttämiseksi turva-avain ja akut tulee irrottaa, kun laite jätetään ilman valvontaa tai kun leikkuria ladataan, puhdistetaan, huolletaan, kuljetetaan, nostetaan tai varastoidaan.

Ruohonleikkurin käynnistäminen (Kuvat K, L)

VARA: Terävä pyörivä terä. Älä koskaan yritä omna tämän kytkinrasian ja turva-avaimen toimintaa. Muutoin seurauksena voi olla vakaviakin vammoja.

HUOMAA: Leikkuria voidaan käyttää, kun akut ja turva-avain on asennettu.

1. Aseta turva-avain 3 kytkinrasiaan 1, kunnes se on kokonaan kotelon sisällä Kuvan K mukaisesti. Leikkuri on nyt käyttövalmis.
2. Tässä ruohonleikkurissa on erityinen kytkinrasia 1. Käytä ruohonleikkuria painamalla ja pitämällä alhaalla painiketta 2 kytkinrasiassa 1, vedä sitten työntöaisa 5 ohjaustankoon Kuvan L mukaisesti. Vapauta virtapainike, kun leikkuri käynnistyy.
3. Ruohonleikkuri sammutetaan vapauttamalla työntöaisa 5.

VAROITUS: Älä koskaan yritä lukita kytkintä tai työntöaisaa käyttöasentoon.

HUOMAA: Alkuasentoon palautuessaan työntöaisa aktivoi "automaattisen jarrutusmekanismin". Moottori jarruttaa mekaanisesti ja ruohonleikkurin terä pysähtyy kolmen sekunnin kuluessa.

Leikkurin ylikuormitus

Jotta ylikuormittumisen aiheuttamilta vaurioilta vältyttäisiin, älä yritä poistaa liikaa ruohoa yhdellä kertaa. Hidasta vauhtia tai nosta leikkauskorkeutta.

Säilytys (Kuvat A, M)

VANRA: Pyörivä terä voi aiheuttaa vakavia vammoja. Säilytä ruohonleikkuri vapauttamalla työntöaisa 5, irrota turva-avain ja akut ennen ruohonleikkurin nostoa, siirtoa tai varastointia. Säilytä kuivassa paikassa.

HYOMIO: Puristumiskohta. Vältä puristumisvammat pheinällä sormet pois kahvojen kannattimien alueelta, kun kahvoja taitetaan alas.

HIOMIO: Varmista, ettei johto veny tai jää puristuksiin kahvan ja kahvan kannattimen väliin taittamisen aikana. Muutoin johto voi vaurioitua.

Leikkurin kahva voidaan taittaa helposti alas nopeaa ja kätevää säilytystä varten.

1. Kahva 4 voidaan avata vetämällä ja kääntämällä kahvan molemmilla puolilla olevia kahvan lukituksia 6.
2. Taita kahva leikkurin etuosaan Kuvan M mukaisesti.
3. Paikanna kahvan säilytyskotelon syvennykset 8 kahvan kannattimissa 7 Kuvan M mukaisesti.
4. Lukitse kahva paikoilleen avaamalla kahvan lukitukset 6, jolloin ne kiinnittyvät säilytyskotelon syvennyksiin. Varmista, että kahva on hyvin paikoillaan Kuvan M mukaisesti.

Ruohonleikkurin kantaminen (Kuvat A, N)

VÄRA: Pyörivät terät voivat aiheuttaa vakavia vammoja. Vakavien henkilövahinkojen välttämiseksi turva-avain ja akut tulee irrottaa, kun laite jätetään ilman valvontaa tai kun leikkuria ladataan, puhdistetaan, huolletaan, kuljetetaan, nostetaan tai varastoidaan.

- Ruohonleikkuria voidaan kantaa kätevistä k antokahvoista 14, 15 Kuvan N mukaisesti. ÄLÄ yritä nostaa leikkuria tarttumalla pääkahvasta 4.

Vinkkejä ruohonleikkaukseen

VAROITUS: TARKASTA AINA RUOHONLEIKKURIN SUNNITELTU KÄYTTÖALUE JA POISTA SIITÄ KIVET, PUUNPALASET, JOHDOT, LUUT JA MUUT ESINEET, JOITA LEIKKURIN PYÖRIVÄ TERÄ VOI SINGOTA.

VAROITUS: Leikkaa ruoho rinteessä poikittain, ei ylhäältä dies tai päinvastoin. Toimi erityisen huolellisesti, kun laitteen suuntaa muutetaan rinteessä. Älä työskentele liian jyrkissä rinteissä. Varmista aina tukeva asento.

1. Sammuta ruohonleikkuri vapauttamalla työntöaisa, ennen kuin ylität sorapintaisen alueen (jotta pyörivä terä ei lennättäisi kiviä).
2. Aseta leikkauskorkeus ylimpään asentoon, jos maasto on hyvin epätasaista tai heinikko pitkää. Jos ruohoa leikataan kerralla liikaa, moottori ylikuormittuu ja pysähtyy. Katso osio Vianmääritys.
3. Jos ruohonkeräyspussia 12 käytetään ruohon nopeimmalla kasvukaudella, ruohosilppu voi vähitellen tukkia poistoaukon. Sammuta ruohonleikkuri vapauttamalla työntöaisa ja irrottamalla turva-avain sekä akut. Irrota ruohonkeräyspussi ja ravista ruohosilppu pussin perälle. Puhdista myös poistoaukon reunoille pakkautunut ruohosilppu. Vaihda ruohonkeräyspussi.
4. Jos ruohonleikkuri alkaa täristä poikkeavasti, vapauta työntöaisa leikkurin sammuttamiseksi ja irrota turvaavain sekä akut. Tarkista välittömästi tärinän syy. Tärinä on merkki ongelmasta. Älä käytä ruohonleikkuria, ennen kuin huoltotarkastus on tehty. Katso lisätietoja tämän käyttöohjeen kohdasta Vianmääritys.
5. Varmista terien terävyys ja hyvä tasapaino parasta leikkaustulosta varten.
6. Tarkista ja puhdista leikkuri huolellisesti aina käytön jälkeen, sillä ruohokertymät alustassa heikentävät suorituskykyä.
7. SAMMUTA AINA RUOHONLEIKKURI VAPAUTTAMALLA TYÖNTÖAISA. IRROTA TURVA-AVAIN JA AKUT AINA, KUN RUOHONLEIKKURI JÄÄ VALVOMATTA VÄHÄKSIKIN AIKAA.

Seuraava ohjeet auttavat tehostamaan johdottoman ruohonleikkurin käyttöä:

• Hidasta vauhtia paikoissa, joissa ruoho on tavanomaista pidempää tai paksumpaa.
• Vältä leikkaamasta ruohoa, kun ruoho on märkää tai kostea.
• Leikkaa ruoho säännöllisesti, erityisesti nopeimman kasvukauden aikana.

HUOMAA: Leikkuri on suositeltavaa ladata uudelleen käytön jälkeen akun käyttöiän maksimoimiseksi. Akun tiheä lataus ei heikennä akun kuntoa. Lataamalla sen usein varmistat, että akku on ladattu täyteen ja valmis käytettäväksi. Jos akkua säilytetään täyteen lataamattomana, akun käyttöikä lyhenee.

KUNNOSSAPITO

VÄRA: Vakavan henkilövahingon vaaran varintämiseksi katkaise laitteesta virta, irrota turva-avain ja poista akut ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

Terän irrottaminen ja asentaminen (Kuvat 0 – Q)

VÄRA: HENKILÖVAHINKOVAARA. VARMISTA TERÄRJESTELMÄN ASENTAMISEN AIKANA, ETTÄ OSAT ON ASENNETTU OIKEIN ALLA OLEVIEN OHJEIDEN MUKAISESTI. TERÄN TAI MUIDEN TERÄJÄRJESTELMÄN OSIEN VIRHEELLINEN ASENNUS VOI JOHTAA VAKAVIIN HENKILÖVAHINKOIHIN.

VÄRA: Vakavan henkilövahingon vaaran varustämiseksi katkaise laitteesta virta, irrota turva-avain ja poista akut ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaa vahingon.

1. Leikkaa 2x4 puukappaletta 24 (pituus noin 610 mm), jotta terä ei pyörisi laippamutterin 25 irrottamisen aikana.

VAROITUS: Käytä käsineitä ja suojalaseja. Käännä ruohonleikkuri kyljelleen. Varo leikkurin terävää terää.

1. Aseta puukappale paikoilleen ja irrota laippamutteri 25 kiertämällä sitä vastapäivään 18 mm:n avaimella 26 Kuvan O mukaisesti.
2. Irrota nelikulmainen metallinen terän välirengas 27, nelikulmainen muovinen terän eristin 28 ja terä 29 Kuvan P mukaisesti. Terän puhallinta 30 ei saa irrottaa. Tarkista kaikkien osien kunto ja vaihda tarvittaessa.
3. Asenna teroitettu tai uusi terä 29 terön puhaltimen 30 tukikappaleesta 31 Kuvan P mukaisesti.

HUOMAA: Varmista teroitettua tai uutta terää vaihtaessa tern puhaltimen 30 tukikappaleeseen 31, että terän "RUOHOPUOLI" osoittaa maahan palauttaessa leikkuria normaaliin yläasentoon.

1. Asenna muovinen eristin (28) terään niin, että sen toisella puolella oleva korotettu huullos tulee terän reunoja vasten.
2. Aseta terän välirengas 27 niin, että se menee eristysrenkaan toisella puolella olevan korokehuulloksen sisään. Kohdista terän välirenkaan keskiaukon suorat sivut terää ja välirengasta pyörittävän akselin vastaaviin tasopintoihin.
3. Aseta puukappale 24 paikoilleen terän kierron estämiseksi Kuvan Q mukaisesti. Asenna laippamutteri 25 laippa terän välirengasta 27 vasten, kiristä hyvin avaimella.

Terän teroittaminen

TERÄVÄ TERÄ LEIKKAA RUOHOA PARHAITEN. TYLSÄ TERÄ EI LEIKKAA RUOHOA SIISTISTI.

• DCMW564 vaatii varaterän DT20671.

Muiden kuin tässä ohjekirjassa määritettyjen varaosien käyttö voi olla vaarallista.

VAROITUS: Käytä suojakäsineitä ja asianmukaisia suojaseja, kun irrotat, teroitat ja kiinnität terää. Varmista, että turva-avain ja akut on irrotettu.

Normaalioloissa yleensä riittää, kun terä teroitetaan kaksi kertaa kesässä. Hiekka tylsyttää terän nopeasti. Jos ruoho kasvaa hiekkamaassa, terää voi joutua teroittamaan useammin. VAIHDA VÄÄNTYNYT TAI VAURIOITUNUT TERÄ VÄLITTÖMÄSTI.

Terän teroittamisessa huomioitavaa

• Varmista, että terän tasapaino säilyy.
- Säilytä terän alkuperäinen teroituskulma.
- Teroita leikkaavat kohdat terän molemmin puolin ja poista metallia saman verran molemmilta puolilta.

Terän teroittaminen ruuvipenkissä (Kuva R)

1. Varmista aina ennen terän irrottamista, että työntöaisa on vapautettu, terä on pysähtynyt, turva-avain ja akut on irrotettu.
2. Poista terä ruohonleikkurista. Lue kohta Terän irrottaminen ja asentaminen.
3. Kiinnitä terä 29 ruuvipenkkiin 32
4. Käytä suojalaseja ja -käsineitä ja varo viiltoja.
5. Viilaa terän leikkauspinnat hienolla viilalla 33 tai hiomakivellä. Säilytä alkuperäinen leikkauskulma.
6. Tarkista terän tasapaino. Katso kohta Terän tasapainottaminen.
7. Vaihda leikkurin terä ja kiristä hyvin.

Terän tasapainottaminen (Kuva S)

Tarkista terän 29 tasapaino asettamalla terän keskellä oleva reikä naulaan tai pyöreään ruuvimeisseliin 34, joka on kiinnitetty ruuvipenkkiin 32 vaaka-asentoon. Jos jokin terän pää pyörii alaspäin, viilaa laskevan pään terävää reunaa. Terä on tasapainotettu, kun kumpikaan pää ei painu alas. tasapainossa, kun mikään pää ei putoa.

Voiteleminen

Voitelu ei ole tarpeen. Älä voitele pyöriä. Niiden muoviset laakeripinnat eivät vaadi voitelua.

Puhdistaminen

Vapauta työntöaisa 5 leikkurin kytkemiseksi pois päältä, anna terän pysähtyä ja poista turva-avain. Irrota alustan alapintaan mahdollisesti tarttunut leikkuujäte. Tarkista useiden käyttökertojen jälkeen kiinnikkeiden pitävyys.

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ikäka, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAPROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Korroosion estäminen

Lannoitteet ja muut puutarhojen kemikaalit sisältävät aineita, jotka voivat edistää metallien korroosiota. Jos ruohonleikkurin käyttöalueelle on levitetty lannoitteita tai kemikaaleja, ruohonleikkuri on puhdistettava heti käytön jälkeen seuraavasti: Vapauta työntöaisa 5 leikkurin kytkemiseksi pois päältä ja irrota leikkuri virtalähteestä. Pyyhi lannoitteelle altistuneet osat kostealla rievulla.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei davastattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

VIANETSINTÄ

Jos laite ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos tämä ei auta, ota yhteys paikalliseen DEWALT-huoltoliikkeeseen.

VAROITUS: Ennen jatkamista sammuta ruohonleikkuri vapuuttamalla työntöaisa ja odota kunnes terä pysähtyy.

Ongelma Mahdollinen ratkaisu
Ruohonleikkuri ei toimi,kun työntöaisan kahvaon aktivoitu.	Tarkista, että leikkuri on kytketty oikeinsähköverkkoon ja että kytkinkotelonpainike on painettu kokonaan alas ennentyöntöaisan vetämistä.
	Sammuta ruohonleikkuri vapauttamallatyöntöaisa. Irrota turva-avain ja akku, käännäruohonleikkuri kyljelleen ja tarkista, että terä pääseepyörimään esteettä.
	Tarkista, että akkukotelo on puhdas ja että akku onkiinnitetty kunnolla.
	Onko akku on täysin latautunut? Tarkista varaustilapainamalla painiketta.
Moottori pysähtyykesken käytön	Sammuta ruohonleikkuri vapauttamallatyöntöaisa. Irrota turva-avain ja akku, käännäruohonleikkuri kyljelleen ja tarkista, että terä pääseepyörimään esteettä.
	Nosta leikkauskorkeus ylimmälle tasolle jakäynnistä ruohonleikkuri.
	Tarkista, että akkukotelo on puhdas ja että akku onkiinnitetty kunnolla.
	Onko akku on täysin latautunut? Tarkista varaustilapainamalla painiketta.
	Vältä ylikuormittamista leikkuria. Hidasta vauhtia tainosta leikkauskorkeutta.
Leikkuri toimii, muttaleikkaustulos on heikko.	Sammuta ruohonleikkuri vapauttamalla työntöaisa.Irrota leikkuri virtalähteestä. Käännä ruohonleikkurikyljelleen ja tee seuraavat tarkistukset:Terän kunto. Pidä terä aina terävänä.Leikkurin alaosaan ja poistoaukkoon mahdollisesti kertynyt ruohosilppu.
	Leikkaustaso on ehkä säädetty olosuhteisiin nähdenliian alas. Nosta leikkaustasoa.
Ruohonleikkuri onraskas työntää.	Sammuta ruohonleikkuri vapauttamalla työntöaisa.Irrota leikkuri virtalähteestä. Nosta leikkaustasoa,jotta ruohon vastus vähenee. Tarkista kaikkienpyörien esteetön pyörintä.

Ongelma Mahdollinen ratkaisu

Ruohonleikkuri onnormaalia äänekkäämpi ja tärisee.	Sammuta ruohonleikkuri vapauttamalla työntöaisa.Irrota leikkuri virtalähteestä. Käännä ruohonleikkuri kyljelleen ja tarkista, ettei terä ole vääntynyt tai muuten vahingoittunut. Jos terä on vahingoittunut, vaihda sen tilalle DEWALTin vaihtoterä. Jos ruohonleikkurin alusta on vahingoittunut,toimita leikkuri valtuutettuun DEWALT-huoltoon korjattavaksi.
	Näkyviä terävaurioita ei ole havaittavissa, mutta ruohonleikkuri silti tärisee:• Sammutaruohonleikkuri vapauttamalla työntöaisa.• Irrota leikkuri virtalähteestä.• Pura koko teräkokoonpano osionTeränirrotus ja asennusmukaisesti.• Poista mahdolliset jäämät ja puhdista kaikki osat.• Asenna osat takaisin osionTerän irrotus jaasennusmukaisesti.
	Jos ruohonleikkuri edelleen tärisee, toimita se valtuutettuun DEWALT-huoltoon korjattavaksi.
Akkulaturin LED-merkkivalot eivät pala.	Tarkista pistokeliitäntä.
	Vaihda laturi.
Ruohonleikkuri ei kerää leikattua ruhooa talteen pussiin.	Poistoaukko on tukossa. Sammutaruohonleikkuri vapauttamalla työntöaisa.Irrota leikkuri virtalähteestä. Puhdistapoistoaukko leikkuujätteestä.
	Lyhennä leikattavaa määrää nostamalla leikkauskorkeutta.
	Pussi on täynnä. Tyhjennä pussi useammin.

2 X 18V GRÄSKLIPPARE DCMW564

Gratulerar!
