DCMWSP564 - Elektrisk gressklipper DEWALT - Gratis bruksanvisning og manual

Produkttype	Trådløs elektrisk gressklipper
Merke	DeWalt
Modell	DCMWSP564
Strømforsyning	2 stk 18 V litium-ion batterier (DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548)
Tomgangshastighet	2500 o/min
Maksimal hastighet	2800 o/min
Knivlengde	53 cm
Vekt (uten batteri)	26 kg
Klippehøyde	Justerbar med fremre og bakre spaker (flere trinn)
Klippemoduser	Bakre oppsamling, sideutkast, mulching
Drivsystem	Selvgående med variabel hastighet (justeringshjul)
Sikkerhet	Avtagbar sikkerhetsnøkkel, motorstopp på 3 sekunder, automatisk knivbrems
Oppsamlingskurv	Inkludert, med håndtak
Sideutkast	Sideutkastssjakt inkludert
Håndtak	Sammenleggbar for oppbevaring, høydejusterbart
Lydtrykksnivå	76 dB(A)
Lydeffektnivå	87 dB(A)
Vibrasjon (hånd/arm)	2,5 m/s²
Vedlikehold	Rengjøring av understell, sliping og balansering av kniv, ingen smøring nødvendig
Reservekniv	Ref. DWO1DT233
Garanti	Se DEWALTs vilkår

Ofte stilte spørsmål - DCMWSP564 DEWALT

Hvordan starter jeg gressklipperen?

Sett inn to ladede batterier, sett inn sikkerhetsnøkkelen i start/stopp-boksen, trykk og hold inne start/stopp-knappen mens du drar startstangen mot håndtaket. Slipp knappen etter start, men hold stangen for at gressklipperen skal gå.

Hvordan justerer jeg klippehøyden?

Bruk fremre og bakre spaker for høydejustering. Trekk spaken ut av hakket, flytt den fremover for å øke høyden eller bakover for å redusere den, og sett den i ønsket hakk. For best resultat, still begge spakene på samme høyde.

Hvilke batterier er kompatible?

Bruk to DEWALT 18V Li-Ion batterier av modellene: DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Begge batteriene må ha samme kapasitet for å unngå for tidlig stopp.

Hvordan monterer jeg oppsamlingskurven?

Løft bakre deksel, hekt kurvens føtter inn i sporene på håndtaksfestene, og senk dekselet. Pass på at kurven er riktig plassert og at dekselet hviler på toppen av kurven.

Hvordan bruker jeg mulching-modus?

Fjern oppsamlingskurven og lukk bakdekselet. Hvis sideutkast er montert, fjern det og senk sideklaffen. Mulching klipper gresset fint og legger det igjen på plenen.

Hvordan rengjør jeg gressklipperen?

Slå av gressklipperen, fjern sikkerhetsnøkkelen og batteriene. Bruk en fuktig klut med såpevann til å rengjøre karosseriet. Ikke bruk løsemidler. Fjern rester under understellet med et ikke-metallisk verktøy. Ikke sprut vann.

Hvordan sliper jeg kniven?

Koble fra batteriene og fjern nøkkelen. Demonter kniven (5/8 tommers bolt). Fil skjærekantene i henhold til original vinkel, fjern like mye materiale fra begge sider for å opprettholde balansen. Kontroller balansen på en spiker: ingen side skal vippe. Monter godt.

Hva gjør jeg hvis gressklipperen stopper?

Slipp startstangen for å stoppe motoren. Vent til kniven har stoppet helt (maks 3 sekunder). Fjern nøkkelen og batteriene. Sjekk at det ikke er hindringer under understellet og fjern dem om nødvendig. Sjekk også batteriladingen.

Hvordan oppbevarer jeg gressklipperen?

Slipp stangen, fjern nøkkelen og batteriene. Brett sammen håndtaket ved å vri låsehjulene en kvart omdreining. Gressklipperen kan oppbevares stående (uten kurv) eller flatt på hjulene. Oppbevar på et tørt sted.

Hva er garantien?

DEWALT tilbyr garanti i henhold til gjeldende lovgivning. Se bruksanvisningen eller DEWALTs nettside for fullstendige vilkår. Ta vare på kjøpsbeviset.

BRUKSANVISNING DCMWSP564 DEWALT

Norsk (oversatt fra de originale instruksjonene) 93

EF-overensstemmelseserklæring

Maskindirektiv

DEWALT erklærer, at produkterne beskrevet under Tekniske data er i overensstemmelse med:

2006/42/EF, EN60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A14:2019 + A2:2019, EN60335-2-77:2010.

Lydintensitetsniveau i henhold til 2000/14/EC (artikel 12, bilag

VI, 50 < L ≤ 70 cm):

L_WA (målt lydeffekt) 87 dB(A)

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

ADYARSEL: For at reducere risikoen for alvorlig persønskade, skal du ALTID anvende den rette håndposition som vist.

Fjernelse og installation af klinge (Fig. M, N)

FARE: FARE FOR TILSKADEKOMST. VED GENSAMLING ALGINGSYSTEMET B∅R DU KONTROLLERE, AT HVER DEL GENINSTALLERES KORREKT, SOM BESKREVET NEDENFOR. UKORREKT SAMLING AF KLINGESYSTEMET ELLER ANDRE DELE AF KLINGESYSTEMET KAN MEDF∅RE ALVORLIGE PERSONSKADER.

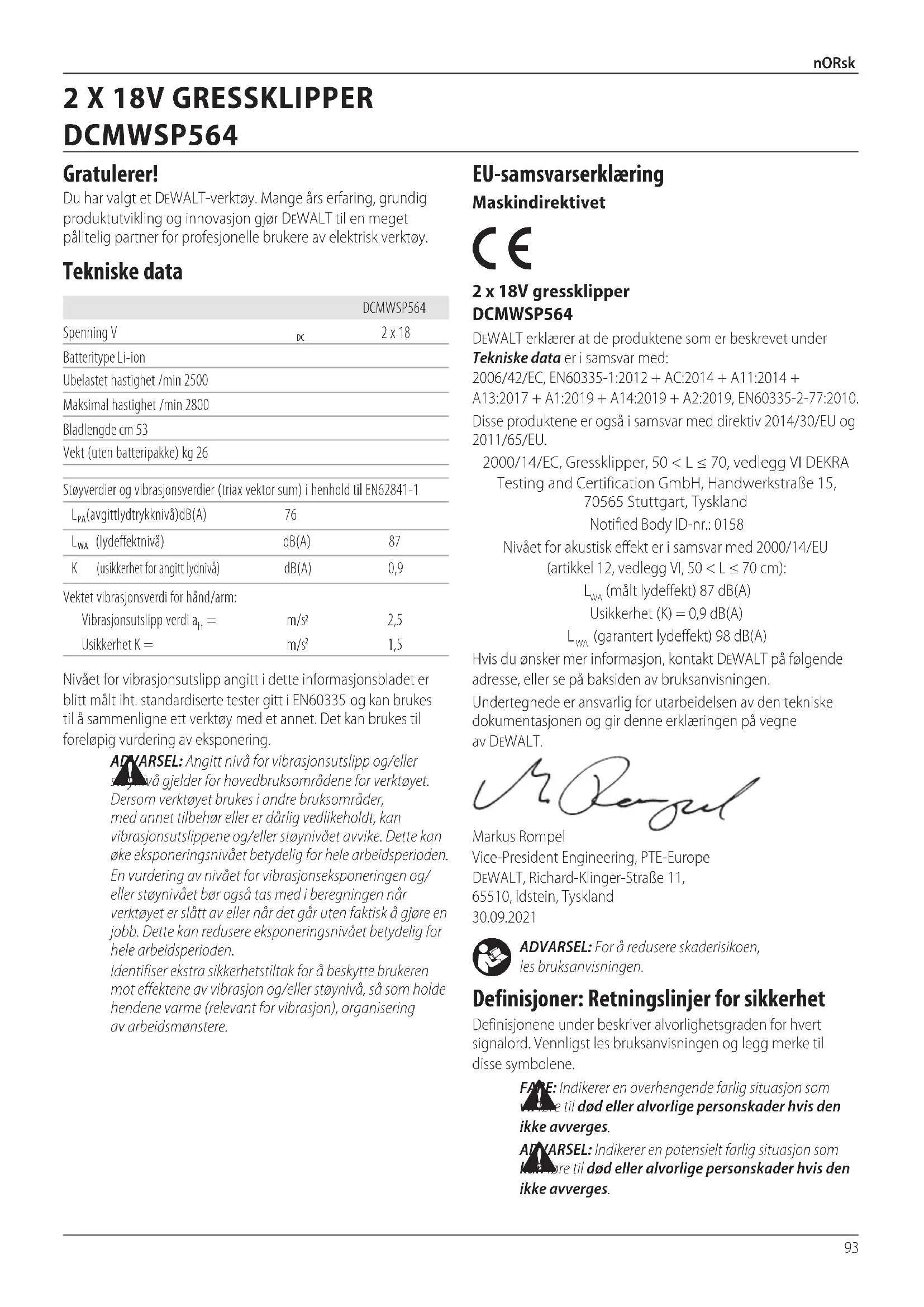

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCMWSP564
Spenning V	DC	2 x 18
Batteritype Li-ion
Ubelastet hastighet /min 2500
Maksimal hastighet /min 2800
Bladlengde cm 53
Vekt (uten batteripakke) kg 26
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-1
L_PA (avgittlydtrykknivå)dB(A)	76
L_WA (lydeffektnivå)	dB(A)	87
K(usikkerhet for angitt lydnivå)	dB(A)	0,9
Vektet vibrasjonsverdi for hånd/arm:
Vibrasjonsutslipp verdi a_h =	m/s2	2,5
Usikkerhet K =	m/s2	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN60335 og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til foreløpig vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp og/eller sylivå gjelder for hovedbruksområdene for verktøyet.

Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene og/eller støynivået avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av nivået for vibrasjonseksponeringen og/eller støynivået bør også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Identifiser ekstra sikkerhetstiltak for å beskytte brukeren mot effektene av vibrasjon og/eller støynivå, så som holde hendene varme (relevant for vibrasjon), organisering av arbeidsmønstere.

EU-samsvarserklæring

Maskindirektivet

2 x 18V gressklipper

DCMWSP564

DEWALT erklærer at de produktene som er beskrevet under

Tekniske data er i samsvar med:

2006/42/EC, EN60335-1:2012 + AC:2014 + A11:2014 +

A13:2017 + A1:2019 + A14:2019 + A2:2019, EN60335-2-77:2010.

(artikkel 12, vedlegg VI, 50 < L ≤ 70 cm):

L_WA (målt lydeffekt) 87 dB(A)

Usikkerhet (K) = 0,9 dB(A)

L_WA (garantert lydeffekt) 98 dB(A)

Hvis du ønsker mer informasjon, kontakt DEWALT på følgende adresse, eller se på baksiden av bruksanvisningen.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av DEWALT.

Markus Rompel

ADVARSEL: For å redusere skaderisikoen,

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalord. Vennligst les bruksanvisningen og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som varre til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan påre til død eller alvorlige personskader hvis den ikke avverges.

Batterier Ladere/Ladetider (i minutter)
Kat # V	IX	Ah Vekt (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05 60 270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35 22 70	45	35	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54 45 140	90	70	45	45	90
DCB189	18	4,0	0,54 60 185	120	100	60	60	120

*Datokode 201811475B eller senere
** Datokode 201536 eller senere

FORSIKTIG: Indikerer en potensielt farlig situasjon som kremore til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til materielle skader hvis den ikke unngås.

er fare for elektrisk støt.

er fare for brann.

Sikkerhetsinstruksjoner

ADVARSEL: Når du bruker batteridrevne maskiner, må a tid ta grunnleggende sikkerhetsforholdsregler, blant annet dem som er beskrevet nedenfor, for å redusere risikoen for brann, elektrisk støt, personskade og materiell skade.

RSEL: Når du bruker maskinen, må du følge etsreglene. Les disse instruksjonene før du

bruker maskinen, for å ivareta sikkerheten for deg selv og personer i nærheten. Ta vare på instruksjonene for senere bruk.

• Les hele denne håndboken nøye før du bruker produktet.
• Beregnet bruk er beskrevet i denne håndboken. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette apparatet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det føre til fare for personskade.
  • Ta vare på denne håndboken for fremtidig bruk.

LAGRE ALLE ADVARSLER OG INSTRUKSER FOR FREMTIDIG BRUK

Bruke apparatet

Vær alltid forsiktig når du bruker apparatet.

• Det er ikke meningen at dette apparatet skal brukes av unge eller svakelige personer uten tilsyn.

• Apparatet skal ikke brukes som leketøy.

• Pass på at barn og dyr ikke kommer i nærheten av arbeidsområdet, og at de ikke berører apparatet.

• Pass ekstra godt på när apparatet brukes i nærheten av barn.
• Brukes bare i tørre omgivelser. Ikke la apparatet bli vått.
• Ikke senk apparatet ned i vann.
• Ikke åpne huset til produktet. Verktøyet inneholder ingen deler som kan vedlikeholdes av brukeren.
• Ikke arbeid med apparatet i eksplosjonsfarlige omgivelser, som for eksempel der det befinner seg brennbare væsker, gass eller støv.
• Før bruk må du alltid se etter at bladene, bladskruene og bladenheten ikke er slitt eller skadet. Bytt ut slitte eller skadde blader og bolter i sett for å opprettholde balansen.
• Ikke bruk maskinen hvis det er personer, spesielt barn, eller dyr i nærheten.
• Husk at operatøren eller brukeren vil bli gjort ansvarlig for ulykker eller farer andre personer eller deres eiendom blir utsatt for.

Før bruk

• Bruk alltid kraftig fottøy og lange bukser mens du bruker maskinen. Du skal aldri bruke maskinen barfotet eller med åpne sandaler. Unngå å bruke løstsittende klær eller klær som har hengende stropper eller tråder.
• Kontroller nøye området der maskinen skal brukes, og fjern alle gjenstander som maskinen kan kaste.
• Før bruk må du alltid se etter at bladet, bladskruen og bladenheten ikke er slitt eller skadet. Bytt ut skadede eller slitte komponenter for å holde balansen. Bytt ut ødelagte eller uleselige merkelapper.

Etter bruk

• Når maskinen ikke er i bruk, skal den oppbevares på et tørt og godt ventilert sted utilgjengelig for barn.
  • Barn skal ikke ha tilgang til lagrede maskiner.
• Når apparatet oppbevares eller transporteres i et kjøretøy, bør det plasseres i bagasjerommet eller festes, slik at det ikke påvirkes av raske farts- eller retningsendringer.

Kontroll og reparasjon

• Kontroller at apparatet ikke er skadet eller har defekte deler før du bruker det. Kontroller om noen av delene har sprekker, om bryterne er skadet, eller om det er andre forhold som kan påvirke bruken.
• Ikke bruk apparatet hvis en av delene er skadet eller defekt.
• Overlat reparasjon eller utskifting av skadde eller defekte deler til et autorisert serviceverksted.
• Forsøk aldri å fjerne eller skifte ut andre deler enn de som er oppgitt i denne håndboken.
• Vær forsiktig når du justerer gressklipperen, slik at du ikke klemmer fingrene mellom bevegelige blader/deler og faste deler på maskinen.
• Når du vedlikeholder bladene, må du være klar over at selv om strømmen er av, kan bladene fremdeles bevege seg.

Ekstra sikkerhetsinstruksjoner for gressklippere

• Ikke transporter maskinen mens strømkilden er aktiv.
• Hold godt fast i håndtaket med begge hender när du bruker gressklipperen.
• Hvis det på noe tidspunkt er nødvendig å vippe gressklipperen til én side, sørg for at begge hender forblir i denne betjeningsposisjonen mens gressklipperen vippes. Hold begge hender i betjeningsposisjonen helt til gressklipperen er satt riktig tilbake på bakken igjen.
• Du må aldri bruke hodetelefoner for radio eller musikk när du bruker gressklipperen.
• Forsøk aldri å justere høyden på hjulene mens motoren går, eller mens sikkerhetsnøkkelen er i bryterhuset.
• Hvis gressklipperen kjører seg fast, slipper du sikkerhetshåndtaket for å slå gressklipperen av, venter til bladet har stoppet før du prøver å fjerne tilstoppingen av utmatingen eller fjerne noe under dekselet.
• Hold hendene og føttene borte fra skjæreområdet.
• Hold bladene skarpe. Bruk alltid vernehansker när du håndterer bladet på gressklipperen.
• Hvis du bruker gressoppsamleren, må du jevnlig kontrollere om den er slitt eller skadet. Hvis den er svært slitt, må du bytte den ut med en ny gressoppsamler for din egen sikkerhets skyld.
• Vær svært forsiktig når du kjører gressklipperen bakover eller trekker den mot deg.
• Ikke ha hendene eller føttene i nærheten av eller under gressklipperen. Hold deg alltid unna utkasteråpningen.
• Rydd området der gressklipperen skal brukes, for gjenstander som steiner, pinner, tråder, leker, bein osv. som bladet kan kaste. Gjenstander som treffes av bladet, kan påføre personer alvorlige skader. Hold deg bak håndtaket när motoren er i gang.
• Ikke bruk gressklipperen barbent eller när du har på sandaler. Bruk alltid solid fottøy.

• Ikke trekk gressklipperen bakover med mindre det er absolutt nødvendig. Se alltid nedover og bak før og mens du beveger deg bakover.

• Du må aldri rette materiale som kastes ut, mot noen. Unngå at materiale blir kastet ut mot en vegg eller hindring. Materiale kan bli kastet tilbake mot brukeren. Slipp sikkerhetshåndtaket for å slå gressklipperen av og stoppe bladet när du krysser gruslagte flater.

• Ikke bruk gressklipperen med mindre hele gressoppsamleren, utmatingsvernet, det bakre vernet eller annet sikkerhetsutstyr er på plass og fungerer. Kontroller alle verneinnretninger og alt sikkerhetsutstyr regelmessig for å sikre at dette er i god stand, fungerer riktig og utfører den funksjonen det er beregnet for. Hvis et vern eller annet sikkerhetsutstyr er skadet, bytter du det ut før videre bruk.
• Du må aldri la en gressklipper være uten tilsyn når den går.
• Slipp alltid sikkerhetshåndtaket for å stoppe motoren, vent til bladet stopper helt før du rengjør gressklipperen, tar av gressoppsamleren eller fjerner tilstopping ved utmatingsvernet, när du forlater gressklipperen, eller för du utfører noen justeringer, reparasjoner eller kontroller.
• Bruk gressklipperen bare i dagslys eller godt kunstig lys när gjenstander i banen til bladet er godt synlige fra betjeningsområdet for gressklipperen.
• Ikke bruk gressklipperen dersom du er påvirket av alkohol eller rusmidler, eller dersom du er trøtt eller syk. Vær alltid oppmerksom, se hva du gjør og bruk sunn fornuft.
• Unngå farlige omgivelser. Du må aldri bruke gressklipperen i fuktig eller vått gress, og aldri når det regner. Pass på at du alltid har godt fotfeste. Gå, aldri løp.
• Hvis gressklipperen begynner å vibrere unormalt, slipper du sikkerhetshåndtaket og venter til bladet stopper. Undersøk deretter straks årsaken. Unormal vibrasjon er vanligvis en advarsel om at noe er galt. Du kan se etter råd i avsnittet Feilsøking i slike tilfeller.
• Bruk alltid tilfredsstillende øye- og åndedrettsbeskyttelse när du bruker gressklipperen.
• Det kan være farlig å bruke tilbehør eller tilkoblet utstyr som ikke er anbefalt for bruk sammen med denne gressklipperen. Bruk bare tilbehør som er godkjent av DEWALT.
• Du må aldri strekke deg for langt når du bruker gressklipperen. Pass på at du alltid har sikkert fotfeste og god balanse mens du bruker gressklipperen.
• Slå gresset på langs av skråninger, aldri opp og ned. Vær svært forsiktig når du endrer retning i skråninger.
• Se opp for hull, spor, humper, steiner eller andre skjulte ting. Ujevnt terreng kan føre til uhell der man sklir og faller. Høyt gress kan skjule hindringer.
• Ikke bruk gressklipperen på vått gress eller i svært bratte skråninger. Dårlig fotfeste kan føre til uhell der man sklir og faller.
• Ikke bruk gressklipperen i nærheten av skrenter, grøfter eller fyllinger. Du kan miste fotfestet eller balansen.
• La alltid gressklipperen bli avkjølt før den settes til oppbevaring.

• Dra ut støpselet fra stikkontakten og dra batteripakken ut av maskinen. Sørg for at alle bevegelige deler står fullstendig i ro: - Når du forlater maskinen;

• Før du fjerner en tilstopping;

• Før du kontrollerer, rengjør eller arbeider på maskinen.

Sikkerhet for andre

• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.
• Barn må ha tilsyn så man sikrer at de ikke leker med apparatet.
• Etter at du har truffet en fremmed gjenstand. Inspiserer apparatet for skade og utfør nødvendige reparasjoner.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
• Personskader som forårsakes av at en del, et blad eller tilbehør endres.
• Personskader som forårsakes av langvarig bruk av et verktøy. Ved bruk av et verktøy i lengre perioder, pass på å ta regelmessige pauser.
  • Hørselskader.
• Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF.)
• Aldri plukk opp eller bær et apparat mens motoren er i gang.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom strømkabelen er skadet, skal den kun skiftes av DEWALT eller en autorisert serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm²; maksimum lengde er 30 m. Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke reker med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakk i hulrommet. Kople fra laderen får rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med en gang.

• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsøk på kople 2 ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 23 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen 24 på batteripakken og ta den av.

MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

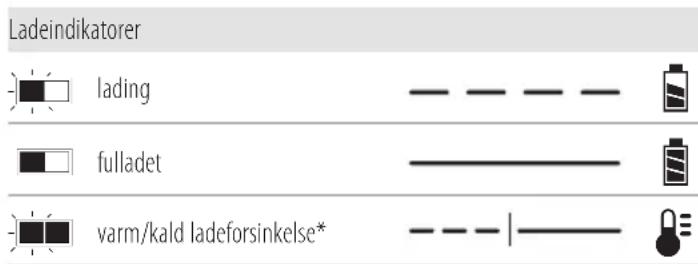

Se indikatorne under for batteripakkens ladetilstand.

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

MERK: Dette kan også tyde på et problem med laderen. Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteriet.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk när batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4 mmlange med hodediameter 7–9 mm, som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADYARSEL: Fare for støt. Koble laderen fra sultsmuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F)

(slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan internes hvis den utsettes for gnister eller flammer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsek. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For

eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på en stabil overflate der det ikke skaper

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan je føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh-Eksemple på merking for bruk og for transport

Use: 108 Wh

Transport: 3x36 Wh

spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

Følgende verktøy-er bruker en 18 volt batteripakke: DCMWSP564

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1Plenklipper

1Gressoppsamler

1Sideutkaster

1Sikkerhetsnøkkel

1Bruksanvisning

MERk: Batteripakker, ladere og utstysbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker av DEWALT er under lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

- Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.

- Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Se opp for skarpe blader. Bladene fortsetter å rotere etter at motoren er slått av. Fjern deaktiveringsenheten før vedlikehold eller hvis ledningen er skadet.

Vær oppmerksom på flygende gjenstander. Hold personer i nærheten borte fra klippeområdet.

Direktiv 2000/14/EF garantert lydnivå.

Ikke utsett verktøyet for regn.

Bladene vil fortsette å rotere etter at maskinen er slått av.

Datokode plassering (Fig. A)

Datokoden 19, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2021 XX XX

Produksjonsår

Beskrivelse (Fig. A)

ADVARSEL: Modifiser aldri det elektriske verktøyet oen del av det. Det kan føre til materielle skader eller personskader.

1 AV-PÅ bryterboks
2 AV-PÅ-knapp
3 Sikkerhetsnøkkel
4 Hovedhåndtak (øvre håndtak)

NORSK

5 Bøylehåndtak
6 Selvkjørende bøyylehåndtak
7 Händtakslåser
8 Händtakbraketter
9 Åpninger for hänstaksfeste
10 Batteriromdeksel
11 Justeringsspake for klippehøyde
12 Deksel bakdør
13 Gressoppsamler
14 Gressoppsamler-håndtak
15 Sidedeksel
16 Sideutkaster
17 Nedre håndtak
18 ∅vre håndtaksknotter

Tiltenkt bruk

Denne gressklipperen er ment for profesjonell bruk ved gressklipping.

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser.

Denne gressklipperen er et profesjonelt verktøy for gressklipping.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

MONTERING OG JUSTERING

FARE: For å redusere faren for alvorlig personskade, såden enheten og ta av sikkerhetsnøkkelen og batteripakkene før du foretar noen justeringer eller setter på/tar av tilbehør. Utilsiktet start kan føre til personskader.

Justere håndtakshøyde (Fig. A, C)

Gressklipperen er nå i lagringsmodus. Du må justere håndtakene til bruksposisjon før du fortsetter.

1. For å läse opp nedre håndtak 17 fra lagringsposisjonen, vri de to låseknastene for håndtaket 7 en kvart omdreining. Låseknastene for håndtaket 7 er plassert på hver side av nedre håndtak 17.
2. Løft nedre håndtak til bruksposisjon. Pass på at kabelen ikke kommer i klem eller strekkes.
3. Vri låseknastene for håndtaket 7 en kvart omdreining og lås nedre håndtak på plass.

Sette på øvre håndtak (Fig. A, D)

1. Rett inn hullene nederst på øvre håndtak 4 med hullene på toppen av nedre håndtak 17. Pass på at kabelen ikke kommer i klem eller strekkes.

MERK: Pass på at kabelen er posisjonert foran på begge håndtak. Dersom ikke, er det fare for at strømledningen vikler seg og at gressklipperen ikke kan lagres enkelt.

1. Fra innsiden av nedre håndtak 4, sett inn håndtaksbolten 20 gjennom de to hullene i håndtaket. Gjenta på den andre siden.
2. Fra utsiden av øvre håndtak, skru på en håndtaksknott 18 på hver håndtaksbolt 20. Pass på at kabelen ikke kommer i klem eller strekkes.

Gressoppsamler (Fig. E)

FARE: Slå av eneheten og ta ut sikkerhetsnøkkelen og batteripakkene.

1. Løft deksel bakdør 12 og sett gressoppsamleren 13 på gressklipperen slik at knastene 21 sklir inn i sporene 22 på plastflatene innvendig på håndtaksbrakettene som vist på Fig. E. Senk deretter deksel bakdør.
2. Når installert, ta av sideutkastet 16 og pass på at sidedekselet 15 er helt nede.

FARE: Slå av enheten og ta ut sikkerhetsnøkkelen og batteripakkene.

1. For å bruke gressklipperen med utkaster på siden, ta av gressamleren 13.
2. Pass på at deksel bakdør 12 er lukket.
3. Løft sidedekselet 15 og hekt sideutkastet 16 på gressklipperen.
4. Løsne sidedekselet og forsikre deg om at sideutkastet 16 holdes på plass før du starter gressklipperen.

Bioklipping (Fig. A, E, F)

FARE: Slå av eneheten og ta ut sikkerhetsnøkkelen og Batteripakkene.

1. For å bruke gressklipperen med bioklipping, ta av gressamleren 13.
2. Pass på at deksel bakdør 12 er lukket.
3. Når installert, ta av sideutkastet 16 og pass på at sidedekselet 15 er helt nede.

Justere klippehøyde (Fig. G, H)

FARE: Prøv aldri å justere gressklipperens høyde när motoren går.

Klippehøyden justeres med høydejusteringshendelen foran og bak 11.

MERK: Dersom du ikke er sikker på hvor mye gresset skal klippes, start med høydejusteringsspaken 11 i posisjon bakover og still ned høyden om det trengs, som vist på Fig. I.

Stille inn klippehøyden

1. Trekk gressklipperens bakre høydejusteringspak 11 ut av läsesporet 25.
2. Beveg spaken mot fronten av maskinen for å øke klippehøyden som du ønsker.

3. Beveg hendelen mot bakenden av maskinen for å redusere klippehøyden som du ønsker.

4. Skyv høydejusteringshendelen 11 inn i et av låsesporene 25 for å låse høyden.

5. Gjenta for fremre høydejusteringsspaken 11, unntatt at spaken beveges bakover på maskinen for å øke klippehøyden, og forover på maskinen for å redusere klippehøyden. MERk: For best resultat bør fremre og bakre justeringsspake for klippehøyde 11 settes til samme klippehøyde, som angitt på tallet ved sporet.

BRUK

Bruksanvisning

ADYARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: For å redusere faren for alvorlig personskade, skall man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal med ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig håndstilling er å ha begge hendene på hovedhåndtaket 4 og bøylehåndtaket 6.

LES DENNE BRUKSANVISNINGEN F∅R DU BRUKER GRESSKLIPPEREN

Se Fig. A i starten av denne bruksanvisningen for en komplett liste av komponenter. Ta vare på denne bruksanvisning for fremtidig bruk.

FARE: Skarpt, bevegelig blad. Ikke bruk gressklipperen ielinklippemodus hvis ikke bakdøren og sideutkasteren er lukket med fjærspenning. Dette kan føre til alvorlig personskade. Ta med gressklipperen til nærmeste servicesenter hvis du må reparere den.

FARE: Ikke bruk gressklipperen uten at håndtaket er låst i pation.

FARE: Skarpt, bevegelig blad. Bruk aldri gressklipperen med gressoppsamler uten at festene på gressoppsamleren er satt inn ordentlig på gressklipperen, og bakre utkasterdeksel sitter godt mot toppen av gressoppsamleren. Det kan føre til alvorlig personskade.

ADVARSEL: La gressklipperen arbeide i sin egen hastighet. Verbelast.

Montering og fjerning av batteripakker (Fig. I)

FARE: PASS PÅ AT SIKKERHETSN∅KKELEN ER FOR NET FOR Å HINDRE UTILSIKTET AKTIVERING F∅R DU TAR UT ELLER SETTER INN BATTERIENE.

Gressklipperen er designet for å bruke to batterier med samme kapasitet. Gressklipperen vil ikke fungere med bare en batteripakke, og dersom det brukes batteripakker med ulik kapasitet vil utlading av batteriet med minst kapasitet føre til at den slår seg av.

MERk: For best resultat, pass på at batteripakkene er helt oppladet før bruk.

Installere batteripakkene

1. Løft og hold dekselet på batterirommet 10 for å åpne batterirommet 26.
2. Skyv inn en batteripakke 23 i batterirommet 26 til du hører et klikk (Fig. I). Gjenta prosessen for det andre batterirommet.

MERk: Pass på at batteripakkene sitter godt og er låst på plass før du starter gressklipperen.

1. Steng dekselet på batterirommet. Forsikre deg om at dekselet er helt igjen før du starter gressklipperen.

Fjerne batteripakkene

1. Løft og hold dekselet på batterirommet 10 for å åpne batterirommet 26.
2. Trykk på batteriutløserknappen 24 på batteripakken 23 og trekk batteripakkene ut av verktøyet.

Sikkerhetsnøkkel (Fig. J)

FARE: Skarpt, bevegelig blad. For å hindre utilsiktet start eller uautorisert bruk av den trådløse gressklipperen, er det integrert en avtagbar sikkerhetsnøkkel 3 i gressklipperen. Gressklipperen er helt deaktivert når sikkerhetsnøkkelen er tatt ut.

FARE: Det roterende bladet kan føre til alvorlig personskade. Unngå alvorlig personskade ved å slå av, fjerne sikkerhetsnøkkelen og batteripakkene når gressklipperen ikke er under oppsyn, eller lades, renses, vedlikeholdes, transporteres, løftes eller oppbevares.

Starte gressklipperen (Fig. I–L)

FARE: Skarpt, bevegelig blad. Du må aldri forsøke forstyre funksjonen til denne bryteren og sikkerhetsnøkkelsystemet. Dette kan føre til en alvorlig personskade.

ADVARSEL: Pass på at selvkjøring er deaktivert før du starter gressklipperen.

MERk: Gressklipperen kan brukes når batterier og sikkerhetsnøkkel er installert.

1. Løft og hold dekselet på batterirommet 10 for å åpne batterirommet 26.
2. Skyv inn en batteripakke 23 i batterirommet 26 til du hører et klikk. Gjenta prosessen for det andre batterirommet.
   MERk: Pass på at batteripakkene sitter godt og er låst på plass før du starter gressklipperen.
3. Steng dekselet på batterirommet. Forsikre deg om at dekselet er helt igjen før du starter gressklipperen.

4. Sett inn sikkerhetsnøkkelen 3 i AV-PÅ bryterhuset 1 til den sitter helt inne i huset. Gressklipperen er nå klar til bruk.

5. Denne gressklipperen er utstyrt med et spesielt AV-PÅ bryterhus 1. For å bruke gressklipperen, trykk og hold AV-PÅ knappen 2 på AV-PÅ bryterhuset 1 og trekk bøylehåndtaket 5 mot hovedhåndtaket 4.

MERK: Når sikkerhetshåndtaket har vendt tilbake til den opprinnelige posisjonen, vil dette aktivere den automatiske bremsemekanismen. Motoren bremses, og bladet på gressklipperen slutter å rotere innen tre sekunder eller mindre. Dersom bladet på gressklipperen fortsetter å gå i mer enn tre sekunder, slutt å bruke gressklipperen og få service på den.

Selvkjøring med variabel hastighet (Fig. L)

FARE: Skarpt, bevegelig blad. Du må aldri forsøke forstyre funksjonen til denne bryteren og sikkerhetsnøkkelsystemet. Dette kan føre til en alvorlig personskade.

Gressklipperen er utstyrt med fremdrift med variabel hastighet. Dette systemet er avhengig av PÅ/AV-bryteren for bladet. Det kan bare brukes när bladet roterer.

1. Følg anvisningene Starte gressklipperen.
2. For å slå på selvkjøringen, hold bøyylehåndtaket 5 på plass mot hovedhåndtaket 4 med en hånd.
3. Trekk hastighetsspaken 6 mot hovedhåndtaket med den andre hånden.
4. Du kan holde bare hastighetsspaken 6 eller både bøyylehåndtaket 5 og hastighetsspaken samtidig.
5. For å slå av selvkjøringen, slipp hastighetsspaken 6.

MERK: Når du slår av fremdriften, for eksempel ved slutten av en stripe, kan den bli låst midlertidig hvis du trekker gressklipperen bakover. Skyv bare forsiktig fremover, og beveg deretter gressklipperen etter behov.

MERK: Under klipping kan det av og til være enklere å manøvrere rundt en gjenstand, for eksempel et tre eller en plante, med fremdriften av. Gressklipperen kan brukes enkelt med selvkjøring av.

Innstillingshjul for variabel hastighet (Fig. L)

Gressklipperen er utstyrt med et justeringshjul for variabel hastighet 36 plassert nederst på fremdriftshuset 28. Systemet justerer hvor raskt eller langsomt selvkjøringen driver gressklipperen.

1. For å øke hastigheten på selvkjøringen, drei justeringshjulet for variabel hastighet 36 i retningen angitt av pilen ved justeringshjulet for variabel hastighet 36.
2. For å redusere hastigheten på selvkjøringen, drei justeringshjulet for variabel hastighet 36 i motsatt retningen angitt av pilen ved justeringshjulet for variabel hastighet 36.

For å forhindre skade på grunn av overbelastning skal du ikke prøve å fjerne for mye gress om gangen. Senk farten, eller hev klippehøyden.

Lagring (Fig. C, D)

FARE: Det roterende bladet kan føre til

-lig personskade. Slipp bøylehåndtaket for å slå av gressklipperen, ta ut sikkerhetsnøkkelen og batteri-pakkene før du løfter, transporterer eller lagrer gressklipperen. Oppbevar den på et tørt sted.

FORSIKTIG: Klypepunkt. For å unngå klemming, hold fagene unna området mellom håndtaksbrakettene när du folder ned håndtakene.

Händtaket på gressklipperen kan enkelt foldes ned for rask og enkel lagring.

1. På nedre håndtak, vri låseknastene for håndtaket 7 en kvart omdreining.
2. Roter håndtaket mot fronten av gressklipperen. Pass på at kabelen ikke kommer i klem eller strekkes.
3. Vri låseknastene for håndtaket 7 en kvart omdreining og lås nedre håndtak på plass.
4. Gressklipperen kan lagres stående om gressoppsamleren er tatt av, eller flatt på hjulene.

VEDLIKEHOLD

Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Ta av og sette på blad (Fig. M, N)

FARE: FARE FOR PERSONSKADE. NÅR DU SETTER PÅ IJOSEN-BLADSYSTEMET, PASS PÅ Å SETTE INN ALLE DELENE KORREKT SOM BESKREVET UNDER. FEIL MONTERING AV BLADSYSTEMET KAN F∅RE TIL ALVORLIGE PERSONSKADER.

FARE: For å redusere faren for alvorlige personskader, slå av enheten, ta av sikkerhetsnøkkelen og koble fra batteripakkene ør du gjør justeringer eller tar av/setter på tilbehør eller ekstrautstyr. Utilsiktet oppstart kan føre til personskader.

Reserveblad er tilgjengelige på ditt nærmeste autoriserte servicesenter. Denne gressklipperen krever ekstra blad for utskifting DT20682.

1. Kapp et stykke 2" x 4" plank 29 (omtrent 610 mm lang) (2 fot) for å holde bladet fra å rotere när du tar ut flensmutteren 30.

APYARSEL: Bruk hansker og tilfredsstillende øyebeskyttelse. Legg gressklipperen på siden. Vær forsiktig med de skarpe kantene på bladet.

1. Plasser trestykket og skru av bladbolten mot klokken med en nøkkel 5/8" 31 (medfølger ikke) som vist i Fig. N.
2. Ta av fjærplaten på bladbolten 32 og blad 33 som vist i Fig. M. Undersøk alle deler for skader og bytt ut hvis det trengs.
3. Installert et slipt eller nytt blad på skulderen på bladadapteren (34 som vist på Fig. M. Bladet har et vingeformet utkapp som skal passe med og läses mot utstikket med samme form på bladadapteren.

MERk: Når du monterer bladet på skulderen på bladviften, sørg for at bladet underside merket BOTTOM er vendt mot bakken när gressklipperen returneres til normal, oppreist posisjon.

1. Sett fjærplaten på bladet. Pass på å rette inn knastene på fjærplaten mot sporene i bladet, roter bladet og fjærplaten om nødvendig.

2. Plasser trestykket så det holder bladet fra å rotere som vist i Fig. N. Installer bladbolten og trekk godt til bladet med en nøkkel 5/8".

Slipe bladet

HOLD BLADET SKARPT FOR Å OPPNÅ BEST MULIG RESULTAT. ET SL∅VT BLAD KLIPPER IKKE GRESSET RENT.

ADVARSEL: Bruk hansker og tilfredsstillende og skyttelse når du demonterer, sliper og monterer et blad. Pass på at sikkerhetsnøkkelen og batteripakkene er tatt ut.

I normale forhold er det vanligvis tilstrekkelig å slipe bladet to ganger i løpet av en klippesesong. Sand gjør at bladet blir raskt sløvt. Hvis plenen har sandete jordbunn, kan det være nødvendig å slipe oftere. skIFT UT B∅YD ELLER skaDET BLaD sTRaks.

Når du sliper bladet:

• Sørg for at bladet holder seg balansert.
• Slip bladet i den opprinnelige klippevinkelen.
• Slip klippekantene på begge endene av bladet, og ta vekk like mye materiale på begge ender.

1. Pass på at sikkerhetshåndtaket er løsnet, at bladet har stoppet og at batteripakken er tatt ut før du tar av bladet.
2. Ta bladet av gressklipperen. Se anvisningene for montering og demontering av bladet.
3. Sett bladet 33 i en skrustikke 35.
4. Bruk vernebriller og hansker, vær forsiktig så du ikke skjærer deg.
5. Fil forsiktig på bladets egger med en fintannet fil 37 (følger ikke med) eller et bryne (følger ikke med), oppretthold vinkelen på den opprinnelige eggen.
6. Kontroller at bladet er i balanse. Se anvisningene om bladbalansering.
7. Sett bladet på gressklipperen igjen og trekk godt til.

Balansere bladet (Fig. P)

Du kan kontrollere bladets 33 balanse ved å sette en spiker eller en skrutrekker 36 med rund klinge som er spent fast horisontalt i en skrustikke 35. Hvis noen av endene på bladene roterer nedover, fil langs den skarpe kanten på det hengende bladet. Bladet er korrekt balansert när ingen ende svinger ned.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tilft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier fængjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Slipp bøylehåndtaket 6 for å slå av gressklipperen, la bladet stoppe og deretter ta ut batteripakkene og sikkerhetsnøkkelen. Rengjør gressklipperen for avklipp som kan ha samlet seg på undersiden. Ikke sprut på vann eller andre væsker. Etter flere gangers bruk, kontroller at alle utsatte fester er stramme.

Tilleggsutstyr

ADYARSEL: Siden tilbehør annet enn de tilbudt fra DEWALT ikke er testet med dette produktet, kan bruk av slikt tilbehør med dette verktøyet være farlig. For å redusere faren for personskade, bør kun tilbehør anbefalt av DEWALT brukes med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet tilbehør.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

2 CORTADORES DE RELVA V20 DE 51 CM DCMWSP564

Gratulerer!

Installation av batteripaket

Vid slipning av kniven:
