speedE - Skruvdragare Wiha - Gratis bruksanvisning och manual
Hitta enhetens manual gratis speedE Wiha i PDF-format.
| Produkttyp | Elskruvdragare |
| Märke | Wiha |
| Modell | speedE® PocketDrive |
| Referens | 592T101 |
| Märkspänning | 3,7 V DC |
| Tomgångsvarvtal | 280 min⁻¹ |
| Max. elektriskt vridmoment | 1,0 Nm (materialskyddsläge) / 5,0 Nm (matningsläge) |
| Max. manuellt vridmoment | 12 Nm |
| Batterikapacitet | 1500 mAh |
| Batterityp | Li-ion uppladdningsbart (ej utbytbart) |
| Laddningstid | 60 min |
| Rekommenderad laddare | 5V - 2A |
| Skyddsklass | IP54 |
| Mått | 203 x 76 x 183 mm |
| Vikt | 329 g (utan bits) |
| Laddningstemperatur | 0 – 40 °C |
| Förvaringstemperatur | -10 °C till 50 °C |
| Leveransinnehåll | speedE® PocketDrive, USB-C-kabel, manual, väska, 30 bits 1/4" - 25 mm, magnetisk bitshållare 1/4" - 58 mm |
| Huvudfunktioner | Åtdragning/lossning av skruvar med elassistans, integrerad LED-lampa, två vridmomentnivåer |
| Underhåll | Rengör med lätt fuktad trasa; smörj inte; öppna inte |
| Säkerhet | Läs instruktionerna före användning; använd inte som hävstång eller mejsel; undvik kontakt med spänningsförande kablar |
| Eftermarknadsservice | Wiha Werkzeuge GmbH, Obertalstraße 3–7, 78136 Schonach, Tyskland |
| Garanti | Gäller endast om typskylten är intakt |
| Avsedd användning | Åtdragning/lossning av metriska skruvar i förborrat material; LED-lampa som ficklampa |
Vanliga frågor - speedE Wiha
Användarfrågor om speedE Wiha
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Skruvdragare i PDF-format gratis! Hitta din manual speedE - Wiha och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. speedE av märket Wiha.
BRUKSANVISNING speedE Wiha
USB-C opladningstilslutning
Skruetrækkergreb
Power-knap To lys = strømforsyningsmodus Et lys = materialebeskyt-telsesmodus
6,35mm bitholder
30 x 1/4"-25mm bits
LED lys
Kontakt
Om den här manualen 66
Symboler i den här bruksanvisningen 66
Leveransomfång 66
Förklaring av översiktsgrafiken 66
Avsedd användning 66
Restrisker 67
Om din säkerhet....67
Hantering 70
Ladda upp 70
Tända eller släcka LED-lampan 70
Montera bits eller förlängningsstång 70
Skruva i och ur skruvar 71
Efter användning 71
Skötsel 71
Förvaring, mobil användning och transport 71
Tekniska data 72
Kassering 72
Underhåll och felåtgärdande 72
Service och garanti 72
Tekniska data....72
ÖVERSIKT
SV
Om den här manualen
Originalmanual
Den här bruksanvisningen möjliggör en säker och effektiv hantering av E-skruvmejseln "speedE® PocketDrive". Spara den här manualen för senare användning! Läs manualen innan alla arbeten påbörjas. En förutsättning för säkert arbete är att alla säkerhetsanvisningar och instruktioner i denna manual följs. Följ de lokala föreskrifterna mot olyckor och allmänna säkerhetsföreskrifter för användningsområdet för speedE® PocketDrive.
Denna manual är skyddad av upphovsrätt.
Det är inte tillåtet att överlåta denna manual till tredje part, kopiera den i någon form – även utdrag av den – eller att dra nytta av och/eller dela med sig av innehållet utan skriftligt medgivande från Wiha Werkzeuge GmbH, nedan kallad "tillverkaren", med undantag för interna ändamål. Överträdelser åläggs ersättning. Tillverkaren förbehåller sig rätten att göra ytterligare anspråk
Symboler i den här bruksanvisningen
WARNING!
Denna kombination av symbol och signalord indikerar en potentiellt farlig situation som kan leda till dödsfall eller allvarliga skador om den inte undviks.
MILJÖSKYDD!
Denna kombination av symbol och signalord indikerar möjliga faror för miljön.
INFORMATION!
Denna symbol understryker användbara tips och rekommendationer samt information för effektiv och problemfri drift.
Leveransomfång
- speedE® PocketDrive
- USB-kabel typ C
- Manual
- Påse
- 30 x 1/4"-25 mm standardbits
- 1 x 1/4"-58 mm magnetisk bitshållare
Förklaring av översiktsgrafiken
1 Laddningsport för USB-C 4 6,35 mm bitshållare
② Skruvmejselhandtag ⑤ 30 x 1/4"-25 mm bits
③ Power-brytare ⑥ LED-lampa
Två lampor = strömläge
En lampa = materials-
kyddsläge
7 Brytare
Denna symbol indikerar att du ska läsa den medföljande manualen.
Avsedd användning
SpeedE® PocketDrive E-skruvmejsel är endast avsedd för att skruva och dra åt metriska skruvar i förborrade material eller skruva loss och lossa skruvar. Det elektriska skruvningsstödet underlättar skruvningen för användaren. Endast Bits från tillverkaren får användas och man måste se till att skruvhuvudtyperna används korrekt.
i LED-lampan på speedE® PocketDrive kan användas som ficklampa.
OM DIN SÄKERHET
Missbruk
All användning som går utöver den avsedda användningen eller annan användning betraktas som missbruk. Var särskilt uppmärksam på följande punkter:
- Använd inte den elektriska motoravstängningen som vridmomentsverktyg.
- Använd inte speedE® PocketDrive för att bända upp eller som mejsel.
- Slå inte på locket
- speedE® PocketDrive får inte värmas upp eller deformeras.
- speedE® PocketDrive är inte lämplig för kontinuerlig drift.
Restrisker
WARNING! Läs alla säkerhetsanvisningar, instruktioner, illustrationer och tekniska data som detta elverktyg är försett med.
Om följande instruktioner inte följs kan det orsaka elektriska stötar, brand och/eller allvarliga personskador.
Spara alla säkerhetsanvisningar och instruktioner för kommande behov.
Säkerhet på arbetsplatsen
- Arbetsplatsen ska hållas ren och ha bra belysning. Oordning och arbetsområden utan belysning kan leda till olyckor.
- Arbeta inte med elverktyget i explosiv miljö där det finns antändliga vätskor, gaser eller brännbart damm. Elverktyg genererar gnistor som kan antända dammet eller ångorna.
- Håll barn och andra personer borta medan elverktyget används. Om du blir distraherad kan du förlora kontrollen över det elektriska verktyget.
Elsäkerhet
- Laddarens kontakt måste passa i uttaget. Kontakten får inte ändras på något sätt. Använd ingen adapterkontakt. Oförändrade kontakter och passande uttag minskar risken för elektrisk stöt.
-
Undvik kroppskontakt med jordade ytor som rör, värme-enheter, spisar och kylskåp. Risken för elektrisk stöt ökar om kroppen är jordad.
-
Håll elverktyg borta från regn och väta. Risken för en elektrisk stöt ökar om vatten tränger in i ett elverktyg.
- Använd inte laddarens anslutningskabel för att bära elverktyget, hänga upp det eller för att dra ut kontakten ur uttaget. Håll anslutningsledningen borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trassliga anslutningsledningar ökar risken för elektrisk stöt.
Personsäkerhet
- Var uppmärksam, tänk på vad du gör och använd sunt förnuft vid arbete med ett elverktyg. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Kort oaktsamhet när elverktyget används kan leda till allvarliga personskador.
- Bär personlig skyddsutrustning och alltid skyddsglasögon. Risken för personskador minskar om man bär personlig skyddsutrustning som dammfiltermask, halkfria säkerhetsskor, skyddshjälm eller hörselskydd, beroende på hur elverktyget används.
- För att undvika oavsiktlig idrifttagning ska du se till att det elektriska skruvningsstödet har stannat innan du tar ut batteriet eller bär elverktyget. Om du håller fingret på ringbrytaren när du bär elverktyget kan det orsaka olyckor.
- Ta bort inställningsverktyg eller skiftnycklar innan du slår på elverktyget. Om det finns ett verktyg eller en nyckel i en av elverktygets roterande delar kan det orsaka skador.
- Undvik onormal kroppshållning. Se till att stå stadigt och att alltid hålla jämvikten. Då kan du kontrollera elverktyget bättre i oväntade situationer.
- Bär lämplig klädsel. Bär inga vida kläder eller smycken. Håll här och kläder borta från de rörliga delarna. Lös klädsel, smycken eller långt här kan fastna i delar som rör sig.
- Låt dig inte luras till falsk säkerhet och strunta inte i säkerhetsreglerna för elverktyg, även om du har använt elverktyget mycket och känner till det. Oaktsam hantering kan leda till allvarliga personskador inom bråkdelar av sekunder.
Användning och hantering av elverktyget
- Överbelasta inte elverktyget. Använd det elverktyg som är avsett för ditt arbete. Med rätt elverktyg arbetar du bättre och
OM DIN SÄKERHET
SV
- Använd inte ett elverktyg som har en defekt brytare. Ett elverktyg som det inte längre går att starta eller stänga av är farligt och måste repareras.
- Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använda elverktyget om de inte känner till det eller inte har läst de här instruktionerna. Elverktyg är farliga om de används av oerfarna personer.
- Sköt om elverktyg och insatsverktyg noggrant. Kontrollera om rörliga delar fungerar som de ska och inte fastnar, om delar är trasiga eller så skadade att det påverkar elverktygets funktion. Låt reparera skadade delar innan elverktyget används. Många olyckor beror på dåligt underhållna elverktyg.
- Använd elverktyg, tillbehör, olika insatsverktyg osv. enligt dessa instruktioner. Tänk även på arbetsvillkoren och uppgiften som ska utföras. Farliga situationer kan uppstå om elverktyg används till annat än det de är avsedda för.
- Håll handtag och greppytor torra, rena och fria från olja och fett. Halkiga handtag och greppytor gör det svårt att hantera och kontrollera elverktyget på ett säkert sätt i oförutsedda situationer.
- Håll elverktyget i de isolerade grepytorna när du utför arbeten där skruven kan träffa dolda elledningar. Skruvens kontakt med en spänningsförande ledning kan göra att även andra metaldelar i verktyget blir spänningsförande och detta kan leda till en elektrisk stöt.
Användning och hantering av batteriet
- Ladda bara batterierna med laddare som rekommenderas av tillverkaren. En laddare som är avsedd för en viss sorts batterier blir till en brandfara om den används med andra batterier.
- I elverktygen ska du bara använda de batterier som är avsedda för dem. Användning av andra batterier kan leda till personskador och brandrisk.
- Håll speedE® PocketDrive som inte används borta från gem, mynt, nycklar, spik, skruvar eller andra små metallföremål som skulle kunna orsaka en bygling hos kontakterna. En kortslutning mellan batterikontakterna kan innebära brännskador eller brand.
- Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med vätskan. Skölj av vätskan med vatten
vid oavsiktlig kontakt. Kontakta läkare om vätskan hamnar i ögonen. Läckande batterivätska kan leda till hudirritationer eller brännskador.
- Använd inte ett batteri som är skadat eller förändrat. Skadade eller förändrade batterier kan reagera oförutsebart och orsaka brand, explosioner eller risk för personskador.
- Utsätt inte ett batteri för eld eller för höga temperaturer. Eld eller temperaturer över 130 °C kan orsaka en explosion.
- Följ alla instruktioner för laddningen och ladda aldrig batteriet eller det elektriska verktyget utanför det temperaturområde som anges i denna manual (0–40 °C). Felaktig laddning eller laddning utanför det tillåtna temperaturområdet kan förstöra batteriet och öka brandrisken.
Service
- Ditt elverktyg ska bara repareras av kvalificerad specialistpersonal som enbart använder originalreservdelar. Då säkerställs det att elverktygets säkerhet bibehålls.
- Utför aldrig underhåll på skadade batterier. Allt underhåll på batterier ska bara utföras av tillverkaren eller av behörig kundservice.
Säkerhetsanvisningar för skruvmejslar
- Håll elverktyget vid de isolerade grepytorna när du utför ett arbete där fästelementet kan komma i kontakt med dolda ledningar. Fästelement som kommer i kontakt med en spänningsförande ledning kan ge ström till elverktygets exponerade metalldelar och ge operatören en elektrisk stöt.
Säkerhetsanvisningar för laddare
- Håll laddaren borta från regn och väta. Risken för en elektrisk stöt ökar om vatten tränger in i en laddare.
- Ladda li-jonbatterierna från Wiha med de spänningar som anges i tekniska data. Annars föreligger brand- och explosionsrisk.
- Håll laddaren ren. Nedsmutsning gör att det finns risk för elektrisk stöt.
- Kontrollera laddare, kabel och kontakt före varje användning. Använd inte laddaren om du märker att det finns skador på den. Öppna inte laddaren själv och låt bara kvalificerad
specialistpersonal reparera den med originalreservdelar.
Skadade laddare, kablar och kontakter ökar risken för en elektrisk stöt.
- Använd inte laddaren på lättantändligt underlag (t.ex. papper, textiler osv.) eller i antändbar miljö. Det föreligger brandrisk eftersom laddaren blir varm under laddningen.
- Håll barn under uppsikt. Det säkerställer att barn inte leker med laddaren.
- Barn och personer med fysiska, sensoriska eller mentala funktionshinder eller bristande erfarenhet och kunskap, som inte klarar av att hantera laddaren på ett säkert sätt, får inte använda den om de inte övervakas eller får instruktioner av en ansvarig person. Annars finns det risk för felhantering och personskador
CE-försäkran om överensstämmelse
Vi intygar under eget ansvar att produkten som beskrivs under "Tekniska data" överensstämmer med följande standarder och direktiv: EN 12100:2011-03, EN 62841-1:2016, EN 62841-2-2:2015 och EN 60335-1:2020, EN 60335-2-29:2019. Enligt bestämmelserna i direktiv 2011/65/EU, 2014/35/EU, 2014/30/EU och 2006/42/EC.
Tekniska dokument (2006/42/EG) återfinns hos:
Wiha Werkzeuge GmbH
Obertalstraße 3-7
78136 Schonach
TYSKLAND
Wilhelm Hahn
Verkställande direktör/director:
Uppfyller de brittiska kraven.
HANTERING
SV
Ladda upp
Använd endast den laddare som tillverkaren anger för att ladda speedE® PocketDrive i en omgivningstemperatur på mellan 0 och 40 °C.
Tända eller släcka LED-lampan
Montera bits eller förlängningsstång
Batteriet i e-skruvmejseln speedE® PocketDrive är delvis laddat när det levereras! Inför första användningstillfället laddar du batteriet med den medföljande kabeln och den laddare som tillverkaren rekommenderar.
Vid låg laddningsnivå (<20 %) blinkar LED-lampan. Det elektriska skruvningsstödet fungerar till en laddningsnivå på 20 %. Du kan sedan fortsätta använda speedE® PocketDrive utan elektriskt skruvningsstöd.

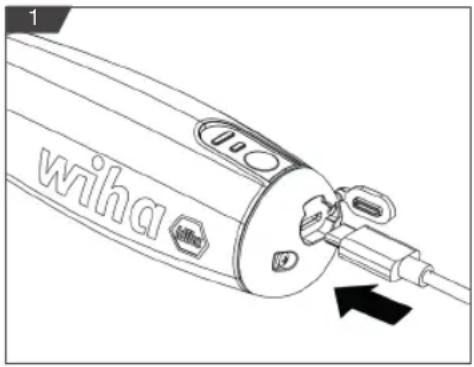

- Öppna locket till laddningsporten.
- Anslut kabeln till laddningsporten för USB-C.
- Anslut USB-A-kabeln till datorns USB-port eller strömadapter och anslut sedan strömadaptern till eluttaget.
i Laddningsnivån anges på strömindikatorn. Tryck på strömbrytaren i 2 sekunder för att göra detta. Om LED-indikatorn blinkar betyder det att enheten laddas. Om endast den första lysdioden blinkar betyder det att laddningsgraden är lägre än 45 %. Om den första lysdioden är tänd och den andra blinkar, betyder det att laddningsgraden är lägre än 80 %. Om två lysdioder lyser betyder det att laddningstillståndet är högre än 80 %.
- För brytaren medurs eller moturs.
- LED-lampan lyser i 5 s och stängs sedan av automatiskt.
⚠️ Titta inte direkt in i LED-lampan.
Förhindra personskada genom att inte vidröra framåt/bakåt-brytaren eller huvudbrytaren när du monterar eller demonterar bits.
- Du monterar bits genom att föra in bitsen eller förlängningsstången direkt in i den sexkantiga bitshållaren tills delarna låser fast.
- Dra bitsen eller förlängningsstången rakt ut vid borttagning.
EFTER ANVÄNDNING
Skruva i och ur skruvar
Använd speedE® PocketDrive vid omgivningstemperaturer på 0–40 °C.
- Placera speedE® PocketDrive på skruvhuvudet.
- Skjut Power-brytaren 3 för att välja mellan två vridmomentsnivåer:
En lampa = materialskyddsläge, åtdragningsmoment 1 Nm
Två lampor = strömläge, åtdragningsmoment 5 Nm
- Starta speedE® PocketDrive-stödet genom att trycka på brytaren. För brytaren medurs för att skruva in skruven. För brytaren moturs för att lossa skruven.
Skötsel
Rengör speedE® PocketDrive regelbundet genom att torka av den med en lätt fuktad trasa. Håll greppytorna torra, rena och fria från olja och fett. Kontrollera regelbundet om rörliga delar på speedE® PocketDrive fungerar som de ska och inte fastnar, är avbrutna eller skadade.
Förvaring, mobil användning och transport
Li-jonbatterierna som ingår omfattas av kraven i lagen om farligt gods. Användaren kan transportera li-jonbatterierna på allmän väg utan andra villkor.
Vid frakt med tredje part finns särskilda krav på förpackning och märkning som ska följas. Kontakta en expert på farligt gods när du förbereder paketet.
Verktyget har ett laddningsbart litiumjonbatteri. Gör på följande sätt för att tillförsäkra längsta möjliga batterilivslängd:
- Förvara verktyget i ett fuktfritt utrymme och i en temperatur på mellan -10 °C och 50 °C.
- Förvara verktyget med en laddning på mellan 30 och 50 %.
- Efter sex månaders förvaring ska du ladda batteriet helt innan du använder verktyget.
- Förvara inte verktyget i en miljö vars temperatur överstiger 50 °C.
- Undvik allvarliga personskador genom att alltid koppla ur laddaren före rengöring eller underhåll. Plocka aldrig isär verktyget. Kontakta din servicetekniker/distributör eller gå till info.de@wiha.com för information om reparation.
- Undvik personskada genom att endast bära med dig verktyget i fastläst läge.
- Batteriet kan inte bytas ut.
Kassering
Miljörisk på grund av felaktig kassering! Felaktig kassering kan skapa miljöfaror.
Kasta aldrig din speedE® PocketDrive i restavfallet.
Låt elektroniskt avfall och elektroniska komponenter kasseras av godkända specialföretag.
Vi osäkerheter ska du kontakta lokala myndigheter eller specialkasseringsföretag för information om miljövänlig kassering.
Underhåll och felåtgärdande
speedE® PocketDrive är underhållsfri och behöver inte smörjas. Öppna inte produkten. Om speedE® PocketDrive inte fungerar längre, kontakta en auktoriserad kundservice för Wiha-elverktyg. Låt reparera skadade delar innan användning. Försök inte att åtgärda felen själv! Artikelnumret på typskylten för speedE® PocketDrive måste alltid anges vid alla frågor och reservdelsbeställningar. Information om reparation och underhåll av speedE® PocketDrive samt om reservdelar finns även på: www.wiha.com
Service och garanti
Om typskylten försvinner går alla garantianspråk förlorade! Du hittar typskylten på LED-lampans främre lock.
Kundservice
Wiha Werkzeuge GmbH
Tfn.: +4977-22 959-0
Obertalstraße 3 – 7
Fax: +4977-22 959-160
78136 Schonach
E-postadress: info.de@wiha.com
GERMANY
Webbplats: www.wiha.com
Tekniska data
Beställningsnummer 45791
Märkspänning 3.7 V D.C
Tomgångsvarvtal 280 min-1
Max. elektriskt vridmoment 1.0 Nm / 5.0 Nm
Max. Vridmoment manuellt 12 Nm
Kapslingsklass IP54
Temperatur i laddningsmiljön 0\~40 °C
Batterikapacitet 1500 mAh
Antal battericeller 1
Rekommenderad laddare 5V-2A
Tid för laddning
60 min
Vikt (utan Bits)
329 g
Mått
203 × 76 × 183 mm
