Produkttyp	EVSE-adapter för test av laddningsstationer
Märke	Testboy
Modell	TV 900
Kategori	Mätutrustning
Strömförsörjning	Via typ 2-kontakt (ström från laddstationen)
Huvudfunktioner	Simulering av laddningstillstånd (CP-State A till D), simulering av kabelström (PP-State: N.C., 13A, 20A, 32A, 63A), test av faser L1/L2/L3, simulering av fel (PE-brott, CP-kortslutning), kontinuitetstest
Display	LED fasindikator
Anslutningar	Typ 2-kontakt, 4 banankontakter (L1, L2, L3, N, PE, CP), BNC-uttag för oscilloskop, nätuttag 5A max
Väljare	Vridomkopplare CP-State (6 lägen), vridomkopplare PP-State (5 lägen), vridomkopplare Fas (L1/L2/L3)
Knappar	CP-State E (felsimulering), PE (felsimulering)
Arbetstemperatur	0 till +40 °C
Skyddsklass	IP40
Uttagets lastgräns	5 A
Rengöring	Fuktig trasa med milt rengöringsmedel; låt inte fukt tränga in
Säkerhet	Användning av kvalificerade elektriker; följ de 5 säkerhetsreglerna; använd inte i fuktig miljö
Överensstämmelse	CE
Beräknad vikt	Cirka 300 g
Beräknade mått	150 x 80 x 50 mm
Garanti	Upphör om instruktionerna inte följs
Tillverkare	Testboy GmbH, Tyskland

Vanliga frågor - TV 900 Testboy

Hur använder jag Testboy TV 900?

Anslut typ 2-kontakten till laddstationen som ska testas. Enheten slås på automatiskt. Använd vridomkopplarna CP-State och PP-State för att simulera olika laddningstillstånd. Banankontakterna gör det möjligt att ansluta en installationstestare eller multimeter. Följ säkerhetsföreskrifterna före användning.

Vad betyder de olika CP-State-tillstånden?

CP-State-lägena simulerar laddningstillstånd: A (stationen ej ansluten), B (fordon upptäckt men ingen laddning), C (aktiv laddning utan ventilation), D (aktiv laddning med ventilation). Extra lägen gör det möjligt att simulera fel.

Hur simulerar man ett fel med TV 900?

Använd knappen CP-State E för att simulera kortslutning mellan PE och CP (kommunikationsfel). Använd knappen PE för att bryta PE-ledaren (jordfel). Dessa simuleringar kontrollerar laddstationens reaktion.

Vilken är den maximala spänningen som TV 900 klarar?

TV 900 är utformad för laddstationer för elfordon. Maximal spänning anges inte explicit, men den klarar standard laddningsspänningar (upp till 400 V trefas). Använd endast på installationer som överensstämmer med gällande normer.

Kan jag använda TV 900 utomhus?

Ja, men under torra förhållanden. Skyddsklass IP40 skyddar mot fasta partiklar >1 mm, men inte mot vatten. Undvik regn, hög luftfuktighet och temperaturer utanför intervallet 0–40 °C.

Hur rengör jag TV 900-adaptern?

Rengör höljet med en fuktig trasa och milt rengöringsmedel. Använd aldrig lösningsmedel eller aggressiva produkter. Låt inte fukt tränga in för att undvika elektriska stötar.

Vad gör jag om en LED inte tänds?

Kontrollera att laddstationen är aktiv och att typ 2-kontakten är korrekt ansluten. Om problemet kvarstår kan enheten vara trasig. Använd den inte och låt en professionell kontrollera den.

Hur testar man kontinuitet med TV 900?

TV 900 är i sig ingen kontinuitetstestare, men den kan användas med en installationstestare ansluten till banankontakterna. Se manualen för din installationstestare för proceduren.

Vilka tillbehör medföljer TV 900?

Manualen nämner endast själva adaptern. Inga tillbehör anges. Kontrollera förpackningens innehåll. Ytterligare mätkablar kan behövas.

Var hittar jag försäkran om överensstämmelse?

Försäkran om överensstämmelse finns på Testboys webbplats: www.testboy.de. Du kan också kontakta kundtjänst för att få en kopia.

BRUKSANVISNING TV 900 Testboy

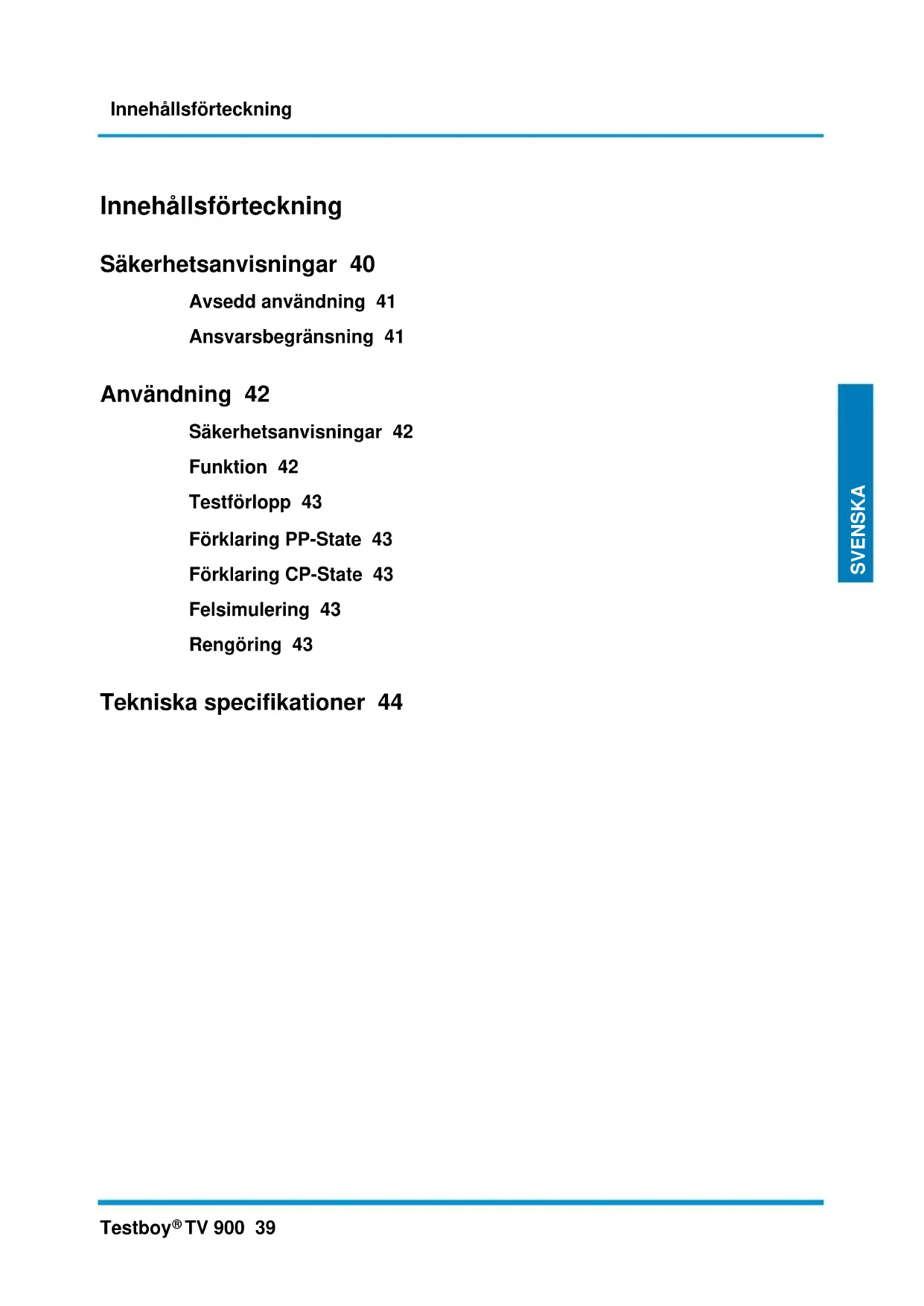

Innehållsförteckning

Avsedd användning 41

Ansvarsbegränsning 41

Användning 42

Förklaring PP-State 43

Förklaring CP-State 43

Felsimulering 43

Rengöring 43

Tekniska specifikationer 44

Läs igenom bruksanvisningen innan du börjar använda produkten. Om enheten används på ett annat sätt än vad som anges av tillverkaren kan de inbyggda skydden komma att försämras.

WARNING

Riskkällor är till exempel mekaniska delar som kan orsaka svåra personskador. Det finns även risk för skador på utrustning (t.ex. på enheten).

WARNING

Elstöt kan leda till dödsfall eller svåra personskador samt till omfattande skador på utrustning (t.ex. enheten).

WARNING

Av säkerhets- och godkännandeskäl (CE) är det inte tillåtet att egenmäktigt bygga om och/eller förändra utrustningen. Beakta alltid alla säkerhetsanvisningar och varningar samt avsnittet "Avsedd användning" för att kunna använda utrustningen på ett säkert sätt.

WARNING

Beakta följande information innan du använder enheten:

Undvik att använda enheten i närheten av elektrisk svetsutrustning, induktionsvärmare eller andra elektromagnetiska fält.
Vid plötsliga temperaturändringar bör man vänta i ca 30 minuter innan man använder enheten så att den hinner anpassa sig till den nya temperaturen.
Vid temperaturer under 5 °C kan spänningsmätarens driftberedskap påverkas negativt. Se till att det finns tillräcklig strömförsörjning genom att använda lämpliga batterier som lämpar sig för det aktuella temperaturområdet!
Utsätt inte enheten för höga temperaturer under längre tid.
Undvik dammiga och fuktiga utrymmen.
Spänningsmätaren och dess tillbehör är inga leksaker och ska inte användas av barn!
I industrimiljöer ska gällande bestämmelser för olycksförebyggande från elbranschorganisationer beaktas.

Beakta dessa fem säkerhetsregler:

1 Koppla från
2 Säkra mot återinkoppling.
3 Kontrollera att utrustningen är spänningsfri (testa båda polerna).
4 Jorda och kortslut.
5 Täck över spänningsförande utrustning i närheten.

WARNING

En spänningsmätare med relativt låg impedans kommer i jämförelse med referensvärdet 100 kΩ inte att visa alla störspänningar med ett ursprungsvärde ovanför ELV. Vid kontakt med de delar som ska testas kan spänningsmätaren tillfälligt sänka störspänningarna genom urladdning till en nivå under ELV; när spänningsmätaren avlägsnats kommer störspänningen dock att återgå till ursprungsvärdet.
En spänningsmätare med relativt hög inre impedans kommer i jämförelse med referensvärdet 100 kΩ inte entydigt att visa "Ingen driftspänning" när en störspänning föreligger.
Om indikeringen "Spänning finns" inte visas rekommenderar vi med eftertryck att man sätter in jordningsanordningen innan man påbörjar arbetena.
Om indikeringen "Spänning finns" visas på en del som har kopplats från anläggningen, rekommenderar vi med eftertryck att man genom ytterligare åtgärder (t.ex. användning av lämplig spänningsmätare, visuell kontroll av frånkopplingspunkten i elnätet, osv.) att kontrollera tillståndet "Ingen driftspänning" på den anläggningsdel som ska testas och fastställa att den spänning som spänningsmätaren visar är en störspänning.

Avsedd användning

Produkten är endast avsedd att användas av elektriker och fackkunnig personal.

Produkten är endast avsedd för de användningsområden som anges i den här bruksanvisningen, såsom mätning av växelspänning, likspänning och kontinuitet eller fas- och rotationsfältstester. Enheten får inte användas till något annat ändamål eftersom det kan leda till personskador och skador på utrustning. Felaktig användning leder även omedelbart till att alla garantianspråk gentemot tillverkaren blir ogiltiga.

Var och en som använder denna mätutrustning bör känna till och ha utbildning om de risker som föreligger vid mätning av elektrisk spänning, särskilt i industrimiljöer, och om vikten att vidta lämpliga säkerhetsåtgärder och testa enheten före och efter användning för att se till att den är i gott skick.

Vi ansvarar inte för skador på utrustning eller för personskador som orsakas av felaktig hantering eller underlåtenhet att beakta säkerhetsanvisningarna. I sådana fall gäller heller inga garantianspråk. Utropstecken i triangel markerar säkerhetsanvisningar i denna bruksanvisning. Läs igenom hela bruksanvisningen innan du börjar använda produkten. Denna enhet är CE-märkt och uppfyller därmed kraven i relevanta direktiv.

Vi förbehåller oss rätten att ändra specifikationerna utan föregående meddelande © 2020 Testboy GmbH, Tyskland.

Ansvarsbegränsning

Inga garantianspråk kan ställas för skador som orsakats till följd av att den här bruksanvisningen inte har beaktats!

Vi ansvarar heller inte för eventuella följdskador!

Testboy ansvarar inte för skador som uppstår av följande orsaker:

Underlåtenhet att beakta bruksanvisningen.
Modifikationer på produkten som inte godkänts av Testboy
Användning av reservdelar som inte tillverkats eller godkänts av Testboy
Användning av utrustningen under påverkan av alkohol, droger.

Denna bruksanvisning har utarbetats med största omsorg. Trots detta kan vi inte garantera att alla uppgifter, illustrationer eller ritningar är riktiga och fullständiga. Med förbehåll för ändringar, tryckfel och felaktigheter.

Återvinning

Bästa Testboy-kund! När denna produkt är uttjänad kan den lämnas in på en insamlingsplats för elektrisk utrustning.

I EU-direktivet (WEEE) fastställs reglerna för insamling och återvinning av uttjänad elektrisk och elektronisk utrustning. Tillverkare av elektrisk och elektronisk utrustning måste utan kostnad ta emot utrustning som inköpts efter detta datum för återvinning. Elektrisk och elektronisk utrustning får inte längre hanteras som vanligt avfall. Elektrisk och elektronisk utrustning ska bortskaffas och återvinnas separat. All utrustning som omfattas av detta direktiv är försedd med denna märkning.

Kvalitetsintyg

Alla kvalitetsrelaterade arbeten och processer hos Testboy GmbH övervakas kontinuerligt inom ramen för ett kvalitetsstyrningssystem. Testboy GmbH intygar att testutrustning och instrument som används under kalibrering inspekteras regelbundet.

Försäkran om överensstämmelse

Produkten uppfyller de senaste standarderna. Mer information hittar du på www.testboy.de

Användning

Tack för att du har valt Testboy® TV 900, en EVSE (Electric Vehicle Supply Equipment)-adapter.

Mätadaptern är tillbehör till ytterligare Testboy mät- och testapparater för att t.ex. utföra säkerhets- resp. funktionskontroller med en installationstestare. Den är avsedd för kontroll av laddningstillbehör för elfordon (EVSE Mode 3) med typ-2-kontakter.

Testboy® TV 900 har en massiv käpa och lämpar sig därför även för användning under tuffa omgivningsvillkor.

LED-displayen av Testboy TV 900 är tänkt som riktvärde, inte som mätvärde.

Använd härtill lämpliga mätmedel!

Den här produkten erbjuder hög säkerhet. För att kunna använda produkten korrekt och riskfritt ska du läsa igenom hela bruksanvisningen noggrant före användning.

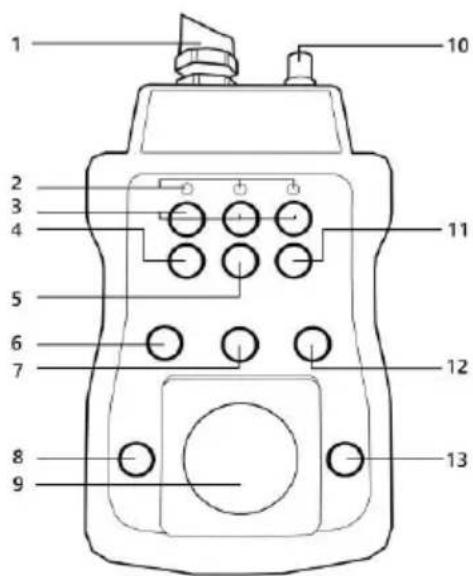

1) Typ-2-kontakt
2) Fasindikering
3) Banankontakt för faserna L1, L2, L3
4) Banankontakt för CP
5) Banankontakt för PE
6) Vridvalsbrytare CP-State
7) Vridvalsbrytare fas
8) Knapp CP-State E (felsimulering)
9) Uttag
10) BNC-uttag
11) Banankontakt för N
12) Vridvalsbrytare PP-State
13) Knapp PE-felsimulering

Beakta följande säkerhetsanvisningar:

Om indikeringen för en eller flera funktioner inte fungerar får enheten inte användas, utan ska kontrolleras av fackpersonal.
Undvik att beröra banankontakterna (3, 4, 5, 11)! (se bild)
Enheten får aldrig användas i fuktig miljö!
Enheten ska förvaras torrt och rent. Ytterhöljet ska endast rengöras med fuktig trasa.
De olika signaler som spänningsmätaren visar får inte användas för mätändamål.

1 2 3 4 5 6 7 8 9 10 11 12 13

Funktion

Apparaten simulerar ett anslutet elfordon och ger möjligheten att simulera olika laddningstillständ. TV 900 erbjuder olika mät- och tappningspunkter. Stoppa in typ-2-kontakten i en laddningsstation för att koppla på apparaten. Vid frikopplad laddningsstation visar LED:erna fasen/faserna. Med vridvalsbrytaren "CP-State" (Control Pilot Resistance) kan olika laddningstillständ simuleras.

Banankontakterna garanterar mätmöjligheter med diverse mätledningar. Genom BNC-kontakten är det möjligt att använda ett oscilloskop. Ytterligare mätapparater kan anslutas till uttaget. Faserna kan läggas om med motsvarande vridvalsbrytare.

Med kontakten "PP-State" (Proximity Pilot Resistance) kan en kabel simuleras (valbara är N.C., 13 A, 20 A, 32 A, 63 A).

Med knapparna "CP-State E" och "PE-felsimulering" kan feltillständ simuleras. Exempelvis ett avbrott av PE-ledaren.

WARNING

Uttaget är belastbart till maximalt 5 A! Likaså får man inte koppla om/växla mellan faserna under last!

Testförlopp

Anslut din installationstestare vid uttaget (alternativ banankontakterna) av TV 900.

Välj CP-State "A" och PP-State "N.C.".

Anslut nu typ-2-kontakten av TV 900 med laddningsenheten/-pelaren som ska testas.

Nu kan installationstester för spänningsfria installationskopplingar genomföras.

Simulera nu de olika laddningsvillkoren med vridvalsbrytarna CP-State och PP-State. Beakta här laddningsenhetens/-pelarens svar.

Med vridvalsbrytaren "Fas" kan faserna på uttagen ställas om så att varje fas kan testas enskilt via uttaget. Via BNC-kontakten vid apparatens huvuddel kan ytterligare ett oscilloskop anslutas.

Förklaring PP-State

Position	Beskrivning
N.C.	Felmanövrering eller kontakt inte ansluten
13 A
20 A	Inställning för EV-kabelns maximalström
32 A	TV 900 är ansluten till laddningsenheten/-pelaren och mäta i alla dessa inställningar.
63 A

Förklaring CP-State

Position	Simulering	Beskrivning
A	Laddningsenheten/-pelaren är inte ansluten	TV 900 är i pilotillstånd, laddningsenheten/-pelaren levererar ingen energiförsörjning
B	Laddningsenheten/-pelaren är inte ansluten	TV 900 hittades, laddningsenheten/-pelaren levererar ingen energiförsörjning
C	Laddningsenheten/-pelaren är aktiv utan fläkt	Laddningsenheten/-pelaren är laddningsredo, TV 900 startar laddningsprocedur och kräver ingen ventilation, energiförsörjning endast när det inte finns någon ventilation.
D	Laddningsenheten/-pelaren är aktiv med fläkt	Laddningsenheten/-pelaren är laddningsredo, TV 900 startar laddningsprocedur och kräver ingen ventilation, energiförsörjning endast när det finns ventilation.

Felsimulering

Mätadaptern TV 900 kan simulera två fel som kan uppstå vid laddningsstationerna.

CP-State E kan kopplas på med knappen till vänster av uttaget. Detta motsvarar ett fel resp. ett avbrott av kommunikationen mellan fordonet och laddningsstationen. Här kopplas en kortslutning via en diod mellan PE och CP. Eventuellt utlöses här en säkring av laddningsstationen!

PE-ledaren kan avbrytas med knappen till höger av uttaget. Därmed kan kontrolleras om laddningsstationen reagerar i enlighet på detta fel.

Rengöring

Om enheten smutsas ned under användning kan den rengöras med en fuktig trasa och milt rengöringsmedel. Använd aldrig starka rengöringsmedel eller lösningsmedel.

För att undvika elstöt ska du inte låta fukt tränga in i enhetens insida.

Tekniska specifikationer

Display	LED:er
Driftstemperatur	0 till +40 °C
Skyddsklass	IP 40
Spänningsmatning	Typ-2-kontakt/laddningsenhet/-pelare för elfordon
Belastningsgräns uttag	5 A
