TV 900 - Meetinstrumenten Testboy - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis TV 900 Testboy in PDF-formaat.
| Producttype | EVSE-adapter voor het testen van laadpalen |
| Merk | Testboy |
| Model | TV 900 |
| Categorie | Meetapparatuur |
| Voeding | Via type 2-connector (voeding van laadpaal) |
| Belangrijkste functies | Simulatie van laadstatus (CP-State A tot D), simulatie van kabelstroom (PP-State: N.C., 13A, 20A, 32A, 63A), test van fasen L1/L2/L3, simulatie van fouten (PE-onderbreking, CP-kortsluiting), continuïteitstest |
| Weergave | LED fase-indicator |
| Connectoren | Type 2-connector, 4 bananenbussen (L1, L2, L3, N, PE, CP), BNC-aansluiting voor oscilloscoop, netaansluiting max. 5A |
| Selectoren | Draaischakelaar CP-State (6 standen), draaischakelaar PP-State (5 standen), draaischakelaar Fase (L1/L2/L3) |
| Knoppen | CP-State E (foutsimulatie), PE (foutsimulatie) |
| Bedrijfstemperatuur | 0 tot +40 °C |
| Beschermingsklasse | IP40 |
| Maximale belasting van de aansluiting | 5 A |
| Reiniging | Vochtige doek met milde reiniger; laat geen vocht binnendringen |
| Veiligheid | Gebruik door gekwalificeerde elektriciens; naleving van de 5 veiligheidsregels; niet gebruiken in vochtige omgeving |
| Conformiteit | CE |
| Geschat gewicht | Ongeveer 300 g |
| Geschatte afmetingen | 150 x 80 x 50 mm |
| Garantie | Vervalt bij niet-naleven van de instructies |
| Fabrikant | Testboy GmbH, Duitsland |
Veelgestelde vragen - TV 900 Testboy
Gebruikersvragen over TV 900 Testboy
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Meetinstrumenten in PDF-formaat gratis! Vind uw handleiding TV 900 - Testboy en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TV 900 van het merk Testboy.
GEBRUIKSAANWIJZING TV 900 Testboy
Bedieningshandleiding
Testboy TV 900 39
Bruksanvisning
Testboy TV 900 45
Käyttöohje
Inhaltsverzeichnis
Veiligheidsinstructies 34
Uitsluiting van aansprakelijkheid 35
Bediening 36
Veiligheidsinstructies 36
Werking 36
Testverloop 37
PP-State uitleg 37
CP-State uitleg 37
Foutsimulatie 37
Reiniging 37
Veiligheidsinstructies
WAARSCHUWING
Lees vóór gebruik deze handleiding aandachtig door. Als het instrument niet gebruikt wordt conform de gegevens van de fabrikant, kan de beveiliging die het instrument biedt, worden beïnvloed.
WAARSCHUWING
Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken. Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).
WAARSCHUWING
Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).
WAARSCHUWING
Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u in elk geval de veiligheidsinstructies, waarschuwingen en het hoofdstuk 'Doelmatig gebruik' in acht nemen.
WAARSCHUWING
Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:
Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast.
Bij lage temperaturen onder 5 °C kan de operationaliteit van de spanningzoeker negatief worden beïnvloed. Gelieve te zorgen voor voldoende stroomtoevoer door geschikte batterijen te gebruiken, die ook voor het ingezette temperatuurbereik zijn gespecificeerd!
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
De spanningzoeker en het toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.
Gelieve de vijf veiligheidsregels in acht te nemen:
1 Vrijschakelen
2 Beveiligen tegen opnieuw inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken
WAARSCHUWING
Een spanningzoeker met relatief lage impedantie zal in vergelijking met de referentiewaarde 100 kΩ niet alle stoorspanningen met een oorspronkelijke waarde boven ELV weergeven. Bij contact met de te controleren installatiedelen kan de spanningzoeker de stoorspanningen door ontlading tijdelijk tot een niveau onder ELV verlagen; na het verwijderen van de spanningzoeker zal de stoorspanning zijn oorspronkelijke waarde echter weer aannemen.
Een spanningzoeker met relatief hoge inwendige impedantie zal in vergelijking met de referentiewaarde 100 kΩ bij voorhanden stoorspanning 'Bedrijfsspanning niet voorhanden' niet eenduidig weergeven.
Wanneer de indicatie 'Spanning voorhanden' niet verschijnt, dan wordt dringend aanbevolen om vóór het begin van de werkzaamheden de aardingsinrichting in te voegen.
Wanneer de indicatie 'Spanning voorhanden' verschijnt bij een deel dat geldt als van de installatie geïsoleerd, dan wordt dringend aanbevolen om met aanvullende maatregelen (bijv.: inzet van een geschikte spanningzoeker, visuele controle van het isolatiepunt in het elektrische net enz.) de toestand 'Bedrijfsspanning niet voorhanden' van het te controleren installatiedeel aan te tonen en vast te stellen dat de door de spanningzoeker weergegeven spanning een stoorspanning is.
Doelmatig gebruik
Alleen bedoeld voor de inzet door elektriciens en deskundig personeel.
Het instrument is alleen bedoeld voor de in de handleiding beschreven toepassingen, zoals controles van wisselspanning, gelijkspanning en doorgangen, en fase- en draaiveldtest. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze verkeerde toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.
Iedereen die dit testinstrument gebruikt moet adequaat opgeleid en vertrouwd zijn met de bijzondere, in een industriële omgeving optredende gevaren bij de spanningscontrole, de noodzakelijke preventieve veiligheidsmaatregelen en de procedure voor de controle van de werking van het instrument zoals voorgeschreven vóór en na elk gebruik.
Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gekeurd en voldoet derhalve aan de vereiste richtlijnen.
Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2020 Testboy GmbH, Deutschland.
Uitsluiting van aansprakelijkheid
Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!
Testboy is niet aansprakelijk voor schade ontstaan als gevolg van
de niet-inachtneming van de handleiding
door Testboy niet geautoriseerde veranderingen aan het product of
door Testboy niet gefabriceerde of niet geautoriseerde onderdelen,
invloed van alcohol-, verdovende middelen of medicamenten.
Juistheid van de bedieningshandleiding
Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.
Verwerking
Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.
WEEE regelt de terugname en de recyclage van afgedankte elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen.
Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.
Kwaliteitscertificaat
Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.
Conformiteitsverklaring
Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de
Bediening
Hartelijk dank, dat u heeft gekozen voor de Testboy® TV 900 een EVSE (Electric Vehicle Supply Equipment)-adapter.
Deze meetadapter is een toebehoren voor andere Testboy meet- en testinstrumenten om bijv. met een installatietester veiligheids- en functietests uit te voeren. Hij is bedoeld voor het testen van laadapparatuur voor elektrische voertuigen (EVSE mode 3) met een type-2 stekker.
De Testboy® TV 900 kan dankzij de massieve behuizing ook onder ruwe omstandigheden worden gebruikt.
De led-indicatie van de Testboy TV 900 is als richtwaarde gedacht, niet als meetwaarde.
Gebruik hiervoor passende meetmiddelen!
Veiligheidsinstructies
U heeft gekozen voor een instrument dat u een hoge mate aan veiligheid biedt. Om een correct gebruik zonder gevaar te garanderen is het absoluut noodzakelijk dat u deze bedieningshandleiding vóór het eerste gebruik volledig doorleest.

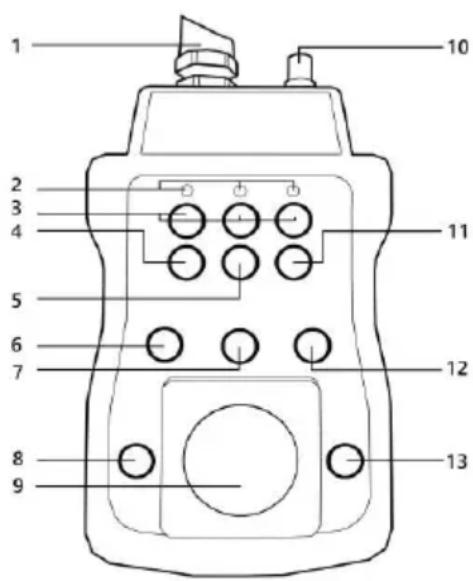

1) Type-2 stekker
2) Fase-weergave
3) Banaanbussen voor fasen L1, L2, L3
4) Banaanbus voor CP
5) Banaanbus voor PE
6) Draaikeuzeschakelaar CP-State
7) Draaikeuzeschakelaar fase
8) Knop CP-State E (foutsimulatie)
9) Contactdoos
10) BNC bus
11) Banaanbus voor N
12) Draaikeuzeschakelaar PP-State
13) Knop PE foutsimulatie
De volgende voorzorgsmaatregelen moeten worden getroffen:
Als hierbij de indicatie van een of meerdere functies uitvalt, dan mag het apparaat niet meer worden gebruikt en moet het door vakpersoneel gecontroleerd worden.
Vermijd aanraken van de banaanbussen (3, 4, 5, 11)!
(zie afbeelding)!
Het instrument mag niet worden ingezet in een vochtige omgeving!
Het instrument altijd droog en schoon houden. De behuizing mag alleen met een vochtige doek worden gereinigd.
De verschillende signalen van de spanningzoeker mogen niet worden gebruikt voor meetdoeleinden.
Het instrument simuleert een aangesloten elektrisch voertuig en verschaft de mogelijkheid, verschillende laadtoestanden te simuleren. Daarbij biedt de TV 900 diverse meet- en aftastpunten. Om het instrument in te schakelen steekt u de type-2 stekker in een laadpaal. Bij vrijgeschakelde laadpaal geven de leds de fase(n) aan. Met de draaikeuzeschakelaar 'CP-State' (Control Pilot Resistance) kunnen de verschillende laadtoestanden gesimuleerd worden. De banaanbussen zorgen voor meetmogelijkheden met diverse meetleidingen. Door de BNC-bus kan ook een oscilloscoop worden ingezet. Andere meetinstrumenten kunnen aan de contactdoos worden aangesloten. De fasen kunnen met de bijbehorende draaikeuzeschakelaar worden omgeschakeld. Met de schakelaar 'PP-State' (Proximity Pilot Resistance) kan een kabel gesimuleerd worden (keuze uit N.C., 13 A, 20 A, 32 A, 63 A).
Met de knoppen 'CP-State E' en 'PE foutsimulatie' kunt u fouttoestanden simuleren. Bijvoorbeeld een onderbreking van de PE-leiding.
WAARSCHUWING
De contactdoos is maximaal tot 5 A belastbaar! Ook mag niet tijdens belasting tussen de fasen worden omgeschakeld / gewisseld!
Testverloop
Sluit uw installatietester aan op de contactdoos (alternatief op de banaanbussen) van de TV 900.
Selecteer de CP-State 'A' en de PP-State 'N.C.'
Verbind nu de type-2 stekker van de TV 900 met de te testen laadinrichting/-paal.
Nu kunnen installatietests voor spanningsloze installatieschakelingen worden uitgevoerd.
Simuleer nu de verschillende laadomstandigheden met de draaikeuzeschakelaars CP-State en PP-State. Houd daarbij de reactie van de laadinrichting/-paal in de gaten.
Met de draaikeuzeschakelaar 'Fase' kunnen de fasen op de contactdozen worden gezet, zodat elke fase apart via de contactdoos getest kan worden. Via de BNC-bus boven op het instrument kan bovendien nog een oscilloscoop worden aangesloten.
PP-State uitleg
| Positie | Beschrijving |
| N.C. | Fout bij bediening of stekker niet verbonden |
| 13 A | |
| 20 A | Instelling voor maximale stroom van de EV kabel |
| 32 A | TV 900 is met de laadinrichting/-paal verbonden en kan in elk van deze instellingen meten. |
| 63 A |
CP-State uitleg
| Positie | Simulatie | Beschrijving |
| A | Laadinrichting/-paal is niet aangesloten | TV 900 is in rusttoestand, laadinrichting/-paal levert geen stroom |
| B | Laadinrichting/-paal is aangesloten | TV 900 werd herkend, laadinrichting/-paal levert geen stroom |
| C | Laadinrichting/-paal is actief zonder ventilator | Laadinrichting/-paal is klaar om te laden, TV 900 start laden en heeft geen ventilatie nodig, stroom alleen wanneer geen ventilatie voorhanden is. |
| D | Laadinrichting/-paal is actief met ventilator | Laadinrichting/-paal is klaar om te laden, TV 900 start laden en heeft ventilatie nodig, stroom alleen wanneer ventilatie voorhanden is. |
Foutsimulatie
De meetadapter TV 900 beschikt over de mogelijkheid om twee fouten te simuleren die bij laadpalen kunnen optreden.
Met de knop links van de contactdoos kan de CP-State E worden geschakeld. Dit komt overeen met een fout resp. een onderbreking van de communicatie tussen het voertuig en de laadpaal. Daarbij wordt een kortsluiting via een diode tussen PE en CP geschakeld. Het zou kunnen dat hierbij de zekering van het laadstation reageert!
Met de knop rechts van de contactdoos kunt u de PE-leiding onderbreken. Daarmee kan worden gekeken of de laadpaal correct reageert op deze fout.
Reiniging
Als het instrument door het dagelijks gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging.
Ter vermijding van elektrische schokken geen vocht laten binnendringen in de behuizing.
Technische gegevens
| Indicatie | LEDs |
| Bedrijfstemperatuur | 0 tot +40 °C |
| Beschermingsgraad | IP 40 |
| Spanningsvoeding | Type-2 stekker / laadinrichting/-paal voor elektrische voertuigen |
| Belastingsgrens contactdoos | 5 A |
