Tipo de producto	Adaptador EVSE para prueba de estaciones de carga
Marca	Testboy
Modelo	TV 900
Categoría	Equipos de medición
Alimentación	Mediante conector tipo 2 (alimentación desde la estación de carga)
Funciones principales	Simulación de estados de carga (CP-State A a D), simulación de corriente de cable (PP-State: N.C., 13A, 20A, 32A, 63A), prueba de fases L1/L2/L3, simulación de fallos (rotura PE, cortocircuito CP), prueba de continuidad
Pantalla	LED indicador de fase
Conectores	Conector tipo 2, 4 conectores banana (L1, L2, L3, N, PE, CP), conector BNC para osciloscopio, conector de red 5A máx.
Selectores	Giratorio CP-State (6 posiciones), giratorio PP-State (5 posiciones), giratorio Fase (L1/L2/L3)
Botones	CP-State E (simulación de fallo), PE (simulación de fallo)
Temperatura de funcionamiento	0 a +40 °C
Clase de protección	IP40
Límite de carga del conector	5 A
Limpieza	Paño húmedo con detergente suave; no dejar que penetre la humedad
Seguridad	Uso por electricistas cualificados; respetar las 5 reglas de seguridad; no usar en ambientes húmedos
Conformidad	CE
Peso estimado	Aproximadamente 300 g
Dimensiones estimadas	150 x 80 x 50 mm
Garantía	Se apaga en caso de incumplimiento de las instrucciones
Fabricante	Testboy GmbH, Alemania

Preguntas frecuentes - TV 900 Testboy

¿Cómo usar el Testboy TV 900?

Conecte el conector tipo 2 a la estación de carga a probar. El dispositivo se enciende automáticamente. Use los selectores giratorios CP-State y PP-State para simular diferentes estados de carga. Los conectores banana permiten conectar un comprobador de instalaciones o un multímetro. Respete las instrucciones de seguridad antes de cualquier uso.

¿Qué significan los diferentes estados CP-State?

Las posiciones CP-State simulan los estados de carga: A (borna no conectada), B (vehículo detectado pero sin carga), C (carga activa sin ventilación), D (carga activa con ventilación). Las posiciones adicionales permiten simular fallos.

¿Cómo simular un fallo con el TV 900?

Use el botón CP-State E para simular un cortocircuito entre PE y CP (fallo de comunicación). Use el botón PE para interrumpir el conductor PE (fallo de tierra). Estas simulaciones permiten verificar la reacción de la estación de carga.

¿Cuál es la tensión máxima soportada por el TV 900?

El TV 900 está diseñado para estaciones de carga de vehículos eléctricos. La tensión máxima no se especifica explícitamente, pero soporta tensiones de carga estándar (hasta 400 V trifásico). Úselo solo en instalaciones que cumplan con las normas vigentes.

¿Puedo usar el TV 900 en exteriores?

Sí, pero en condiciones secas. La clase de protección IP40 protege contra cuerpos sólidos >1 mm, pero no contra el agua. Evite la lluvia, la humedad elevada y las temperaturas fuera del rango 0-40 °C.

¿Cómo limpiar el adaptador TV 900?

Limpie la carcasa con un paño húmedo y un detergente doméstico suave. No use nunca disolventes ni productos agresivos. No deje que penetre la humedad en el interior para evitar descargas eléctricas.

¿Qué hacer si un LED no se enciende?

Verifique que la estación de carga esté activa y que el conector tipo 2 esté correctamente insertado. Si el problema persiste, el dispositivo puede estar defectuoso. No lo use y hágalo revisar por un profesional.

¿Cómo probar la continuidad con el TV 900?

El TV 900 en sí mismo no es un comprobador de continuidad, pero puede usarse con un comprobador de instalaciones conectado a los conectores banana. Consulte el manual de su comprobador de instalaciones para el procedimiento.

¿Qué accesorios se incluyen con el TV 900?

El manual menciona solo el adaptador en sí. No se enumeran accesorios. Verifique el contenido del embalaje. Pueden ser necesarios cables de medición adicionales.

¿Dónde encontrar la declaración de conformidad?

La declaración de conformidad está disponible en el sitio web de Testboy: www.testboy.de. También puede contactar al servicio al cliente para obtener una copia.

MANUAL DE USUARIO TV 900 Testboy

Manual de instrucciones

Testboy TV 900 27

Manuale utente

Testboy TV 900 33

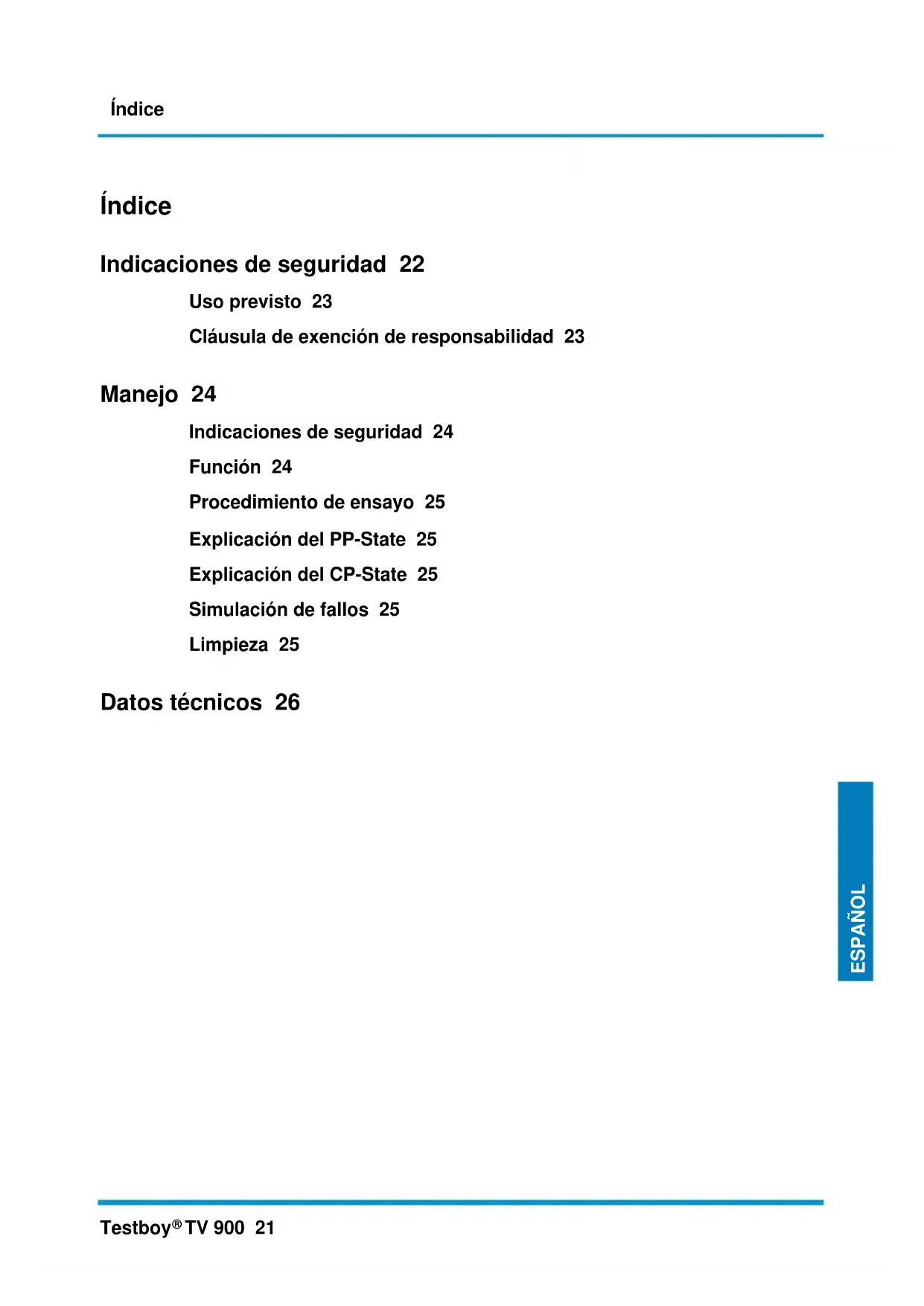

Indicaciones de seguridad 22

Uso previsto 23

Cláusula de exención de responsabilidad 23

Manejo 24

Indicaciones de seguridad 24

Función 24

Procedimiento de ensayo 25

Explicación del PP-State 25

Explicación del CP-State 25

Simulación de fallos 25

Limpieza 25

Datos técnicos 26

Indicaciones de seguridad

ADVERTENCIA

Lea este manual antes de usar. Si no se emplea el instrumento conforme a las indicaciones del fabricante, la protección que el mismo ofrece podría verse perjudicada.

ADVERTENCIA

Las fuentes de riesgo son, por ejemplo, piezas mecánicas que podrían causar lesiones graves a personas. Existe también riesgo para objetos (p. ej. daños en el instrumento).

ADVERTENCIA

Una descarga eléctrica podría causar lesiones mortales o graves a personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).

ADVERTENCIA

Por motivos de seguridad y homologación (CE), no está permitido transformar ni realizar modificaciones por cuenta propia en el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible tener en cuenta las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".

ADVERTENCIA

Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones:

Evite el uso del instrumento en las inmediaciones de soldadoras eléctricas, calentadores por inducción y otros campos electromagnéticos.
Cuando haya cambios de temperatura bruscos, debe aclimatarse el instrumento durante unos 30 minutos a la nueva temperatura ambiente antes de usar.
A temperaturas bajas por debajo de 5 °C, la disponibilidad del comprobador de tensión puede verse afectada. Garantice el suministro de corriente suficiente empleando pilas adecuadas y japtas para los márgenes de temperatura usados!
No exponga el instrumento durante mucho tiempo a altas temperaturas.
| Evite un entorno con polvo y humedad.
¡El comprobador de tensión y los accesorios no son un juguete y no deben dejarse al alcance de los niños!
En instalaciones industriales deberán tenerse en cuenta las normas de prevención de accidentes de la mutua profesional competente en prevención de accidentes laborales para instalaciones eléctricas y equipos.

Tenga en cuenta las cinco reglas de oro en electricidad:

1 Desconexión, corte efectivo.
2 Prevenir cualquier posible realimentación. Bloqueo y señalización.
3 Verificar la ausencia de tensión (debe determinarse en dos polos).
4 Puesta a tierra y cortocircuito.
5 Señalización de la zona de trabajo.

ADVERTENCIA

Un comprobador de tensión con una impedancia relativamente más baja no mostrará, en comparación con el valor de referencia 100 kΩ, todas las tensiones interferentes con un valor original por encima del voltaje muy bajo (ELV). Al entrar en contacto con las piezas del equipo que deben comprobarse, el comprobador de tensión puede reducir las tensiones interferentes descargando temporalmente hasta un nivel por debajo del voltaje muy bajo (ELV). Después de retirar el comprobador de tensión, la tensión interferente retomará sin embargo su valor original.
Un comprobador de tensión con una impedancia interna relativamente más alta no mostrará la indicación claramente, en comparación con el valor de referencia 100 kΩ, cuando haya una tensión interferente "No existe tensión de servicio".
Cuando no aparece la indicación "Existe tensión", se recomienda encarecidamente colocar el dispositivo de puesta a tierra antes de comenzar los trabajos.
Cuando aparece la indicación "Existe tensión" en una pieza que está separada de la instalación, se recomienda encarecidamente comprobar con medidas adicionales (p. ej.: empleando un comprobador de tensión adecuado, inspección visual del punto de separación en la red eléctrica, etc.) el estado "No existe tensión de servicio" de la pieza de la instalación que va a comprobarse y determinar que la tensión mostrada por el comprobador de tensión es una tensión interferente.

Uso previsto

Uso previsto para ser usado únicamente por técnicos electricistas y personal técnico.

El instrumento se ha previsto únicamente para las aplicaciones descritas en el manual de instrucciones, como las comprobaciones de tensión alterna, tensión continua y tensión de continuidad, prueba de fases y de campo magnético rotativo. Está prohibido cualquier otro uso. Este podría causar accidentes o destruir el instrumento. Estos usos erróneos resultarán en la anulación inmediata de cualquier derecho por garantía del operario frente al fabricante.

Cualquier persona que vaya a emplear este comprobador, deberá disponer de la formación correspondiente y estar familiarizada con los riesgos especiales que aparecen en entornos industriales durante la comprobación de tensión, las medidas de seguridad necesarias y el procedimiento para comprobar el correcto funcionamiento del instrumento antes y después de cada uso.

En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo hace referencia a las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en marcha, lea el manual al completo. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas.

Reservado el derecho a modificar las especificaciones sin previo aviso © 2020 Testboy GmbH, Alemania.

Cláusula de exención de responsabilidad

¡Los derechos por garantía quedan anulados cuando los daños han sido producidos por incumplimiento del manual!

¡No asumimos ninguna responsabilidad por los daños derivados resultantes!

Testboy no asume responsabilidad alguna por los daños que resulten de:

El incumplimiento del manual.
Las modificaciones en el producto no autorizadas porTestboy.
O de piezas de repuesto no fabricadas o no autorizadas por Testboy.
Trabajar bajo los efectos del alcohol, drogas o medicamentos.

Exactitud del manual de instrucciones

Este manual de instrucciones ha sido redactado con gran esmero. No asumimos garantía alguna por la exactitud y la integridad de los datos, las imágenes ni los dibujos. Reservado el derecho a realizar modificaciones, corregir erratas y errores.

Gestión de residuos

Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de devolver el instrumento –una vez finalizada su vida útil– a los puntos de recogida selectiva adecuados para chatarra eléctrica.

La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los fabricantes de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos, por tanto, en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.

Certificado de calidad

Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. La empresa Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo.

Declaración de conformidad

El producto cumple las directivas más recientes. Encontrará más información en www.testboy.de

Manejo

Muchas gracias por haber adquirido el Testboy® TV 900, un adaptador para estaciones de carga eléctrica.

Este adaptador de medición es un accesorio de otros instrumentos de medición y comprobación Testboy para, por ejemplo, realizar pruebas de funcionamiento o de seguridad con un comprobador de instalaciones. Está previsto para comprobar accesorios de recarga de vehículos eléctricos (EVSE Modo 3) con conectores del tipo 2.

Gracias a su sólida carcasa el Testboy® TV 900 se puede emplear incluso en operaciones bruscas.

El indicador led del Testboy TV 900 está previsto como valor de referencia y no como valor de medición.

¡Use instrumentos de medición adecuados!

Indicaciones de seguridad

Ha elegido un instrumento que le ofrece un alto grado de seguridad. Para garantizar un uso correcto y sin riesgos, es imprescindible que lea al completo este manual de instrucciones antes del primer uso.

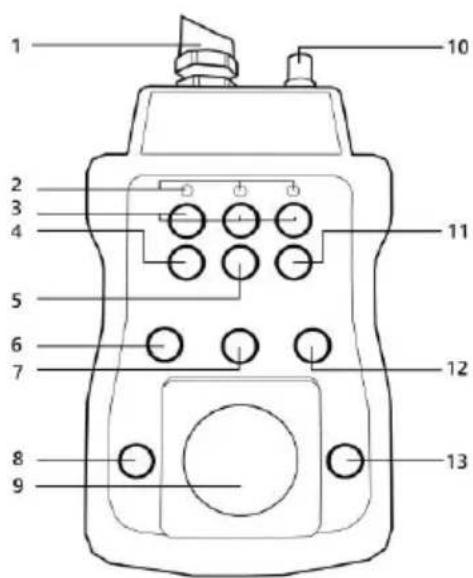

1) Conector del tipo 2
2) Indicador de fases
3) Casquillos a banana para las fases L1, L2, L3
4) Casquillo a banana para CP
5) Casquillo a banana para PE
6) Interruptor giratorio CP-State
7) Fase de interruptor giratorio
8) Pulsador CP-State E (simulación de fallos)
9) Enchufe
10) Clavija BNC
11) Casquillo a banana para N
12) Interruptor giratorio PP-State
13) Pulsador PE de simulación de fallos

Se aplican las siguientes medidas de precaución:

Si durante esta prueba falla el indicador de una o de varias funciones, debe dejar de usarse el instrumento que tendrá que ser revisado por personal técnico.
¡Evite tocar los casquillos a banana (3, 4, 5, 11)! (ver la imagen)
¡No debe operarse el instrumento en un entorno húmedo!
Mantener el instrumento siempre seco y limpio. La carcasa solo puede limpiarse con un paño húmedo.
Las diferentes señales indicadas del comprobador de tensión no se deben emplear con fines de medición.

1 2 3 4 5 6 7 8 9 10 11 12 13

Función

El instrumento simula un vehículo eléctrico conectado y permite realizar una simulación de diferentes estados de carga. El TV 900 ofrece varios puntos de medición y toma de medidas. Para encender el instrumento, enchufe el conector Tipo 2 a la estación de carga. Con la estación de carga activada, los ledes muestran la fase o fases. Con el interruptor giratorio "CP-State" (Control Pilot Resistance) se pueden simular los diferentes estados de carga. Los casquillos a banana garantizan opciones de medición con diferentes líneas de medición. Con el casquillo BNC se puede usar un osciloscopio. Se pueden conectar otros instrumentos de medición al enchufe. Las fases se pueden cambiar con el interruptor giratorio correspondiente. Con el interruptor "PP-State" (Proximity Pilot Resistance) se puede simular un cable (a elegir N.C., 13 A, 20 A, 32 A, 63 A).

Con las teclas "CP-State E" y "Simulación de fallos PE" se pueden simular estados de fallos. Por ejemplo, una interrupción del conductor PE.

ADVERTENCIA

¡El enchufe solo soporta un máximo de 5 A! ¡Tampoco se pueden cambiar las fases cuando haya tensión!

Procedimiento de ensayo

Conecte el comprobador de instalaciones al enchufe (de forma alternativa a los casquillos a banana) del TV 900.

Seleccione el CP-State "A" y el PP-State "N.C.".

Conecte ahora el conector del tipo 2 del TV 900 con la estación de carga que se va a comprobar.

Ahora se pueden realizar comprobaciones en la instalación para conexiones sin tensión de la instalación.

Simule ahora las diferentes condiciones de carga con los interruptores giratorios CP-State y PP-State. Preste atención a la información que dé la estación de carga.

Con el interruptor giratorio "Phase" se pueden cambiar las fases a los enchufes, de forma que sea posible comprobar cada fase individualmente mediante el enchufe. Mediante el casquillo BNC en la cabeza del instrumento se puede conectar adicionalmente un osciloscopio.

Explicación del PP-State

Posición	Descripción
N.C.	Manipulación incorrecta o conector no enchufado
13 A
20 A	Ajuste para corriente máxima del cable EV
32 A	TV 900 está conectado a la estación de carga y puede medir en cada una de estas posiciones.
63 A

Explicación del CP-State

Posición	Simulación	Descripción
A	Estación de carga no conectada	El TV 900 está en estado de reposo, la estación de carga no suministra energía.
B	La estación de carga está conectada	Se ha detectado el TV 900, la estación de carga no suministra energía.
C	La estación de carga está activa sin ventilador	La estación de carga está lista para la carga, el TV 900 inicia la carga y no requiere ventilación, suministro de energía solo cuando no hay ventilación.
D	La estación de carga está activa con ventilador	La estación de carga está lista para la carga, el TV 900 inicia la carga y requiere ventilación, suministro de energía solo cuando hay ventilación.

Simulación de fallos

El adaptador TV 900 puede simular dos errores que pueden aparecer en estaciones de servicio.

Con el pulsador a la izquierda del enchufe se puede conectar el CP-State E. Esto se corresponde con un fallo o con una interrupción de la comunicación entre el vehículo y la estación de carga. Para ello, se activa un cortocircuito a través de un diodo entre PE y CP. Bajo determinadas circunstancias, ¡el fusible apaga la estación de carga!

Con el pulsador a la derecha del enchufe se puede conectar el conductor PE. De esta forma se puede comprobar si la estación de carga reacciona correctamente a este fallo.

Limpieza

Si el instrumento está sucio debido al uso diario, se puede limpiar con un paño húmedo y un detergente doméstico suave.

No utilizar jamás productos de limpieza corrosivos o disolventes para limpiar.

Para evitar descargas eléctricas no debe penetrar humedad en la carcasa.

Datos técnicos

Indicación	Ledes
Temperatura de servicio	0 hasta +40 °C
Grado de protección	IP 40
Alimentación eléctrica	Conector del tipo 2 / Estación de carga para vehículos eléctricos
Límite de carga del enchufe	5 A
