Produkttyp	EVSE-Adapter zum Testen von Ladestationen
Marke	Testboy
Modell	TV 900
Kategorie	Messgeräte
Stromversorgung	Über Typ-2-Stecker (Stromversorgung von der Ladestation)
Hauptfunktionen	Simulation von Ladezuständen (CP-State A bis D), Simulation von Kabelstrom (PP-State: N.C., 13A, 20A, 32A, 63A), Phasentest L1/L2/L3, Fehlersimulation (PE-Unterbrechung, CP-Kurzschluss), Durchgangsprüfung
Anzeige	LED-Phasenanzeige
Anschlüsse	Typ-2-Stecker, 4 Bananenbuchsen (L1, L2, L3, N, PE, CP), BNC-Buchse für Oszilloskop, Netzsteckdose max. 5A
Wahlschalter	Drehschalter CP-State (6 Stellungen), Drehschalter PP-State (5 Stellungen), Drehschalter Phase (L1/L2/L3)
Tasten	CP-State E (Fehlersimulation), PE (Fehlersimulation)
Betriebstemperatur	0 bis +40 °C
Schutzart	IP40
Steckerlastgrenze	5 A
Reinigung	Feuchtes Tuch mit mildem Reinigungsmittel; kein Eindringen von Feuchtigkeit zulassen
Sicherheit	Verwendung durch qualifizierte Elektriker; Beachtung der 5 Sicherheitsregeln; nicht in feuchter Umgebung verwenden
Konformität	CE
Geschätztes Gewicht	ca. 300 g
Geschätzte Abmessungen	150 x 80 x 50 mm
Garantie	Erlischt bei Nichtbeachtung der Anweisungen
Hersteller	Testboy GmbH, Deutschland

Häufig gestellte Fragen - TV 900 Testboy

Wie verwende ich den Testboy TV 900?

Schließen Sie den Typ-2-Stecker an die zu testende Ladestation an. Das Gerät schaltet sich automatisch ein. Verwenden Sie die Drehschalter CP-State und PP-State, um verschiedene Ladezustände zu simulieren. Die Bananenbuchsen ermöglichen den Anschluss eines Installationstesters oder Multimeters. Beachten Sie vor der Verwendung die Sicherheitshinweise.

Was bedeuten die verschiedenen CP-State-Zustände?

Die CP-State-Positionen simulieren die Ladezustände: A (Station nicht angeschlossen), B (Fahrzeug erkannt, aber keine Ladung), C (aktive Ladung ohne Lüftung), D (aktive Ladung mit Lüftung). Die zusätzlichen Positionen ermöglichen die Simulation von Fehlern.

Wie simuliere ich einen Fehler mit dem TV 900?

Verwenden Sie die Taste CP-State E, um einen Kurzschluss zwischen PE und CP (Kommunikationsfehler) zu simulieren. Verwenden Sie die Taste PE, um den PE-Leiter zu unterbrechen (Erdfehler). Diese Simulationen ermöglichen die Überprüfung der Reaktion der Ladestation.

Welche maximale Spannung unterstützt der TV 900?

Der TV 900 ist für Ladestationen von Elektrofahrzeugen ausgelegt. Die maximale Spannung ist nicht explizit angegeben, aber er unterstützt die Standard-Ladespannungen (bis 400 V Drehstrom). Nur an normgerechten Installationen verwenden.

Kann ich den TV 900 im Freien verwenden?

Ja, aber nur unter trockenen Bedingungen. Die Schutzart IP40 schützt vor festen Körpern >1 mm, jedoch nicht vor Wasser. Vermeiden Sie Regen, hohe Luftfeuchtigkeit und Temperaturen außerhalb des Bereichs 0-40 °C.

Wie reinige ich den Adapter TV 900?

Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Haushaltsreiniger. Verwenden Sie niemals Lösungsmittel oder aggressive Produkte. Lassen Sie keine Feuchtigkeit eindringen, um elektrische Schläge zu vermeiden.

Was tun, wenn eine LED nicht leuchtet?

Überprüfen Sie, ob die Ladestation aktiv ist und der Typ-2-Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, kann das Gerät defekt sein. Verwenden Sie es nicht und lassen Sie es von einem Fachmann überprüfen.

Wie teste ich den Durchgang mit dem TV 900?

Der TV 900 selbst ist kein Durchgangsprüfer, kann aber mit einem Installationstester an den Bananenbuchsen verwendet werden. Konsultieren Sie die Anleitung Ihres Installationstesters für das Vorgehen.

Welches Zubehör wird mit dem TV 900 mitgeliefert?

Das Handbuch erwähnt nur den Adapter selbst. Es ist kein Zubehör aufgeführt. Überprüfen Sie den Packungsinhalt. Zusätzliche Messkabel können erforderlich sein.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist auf der Testboy-Website verfügbar: www.testboy.de. Sie können auch den Kundendienst kontaktieren, um eine Kopie zu erhalten.

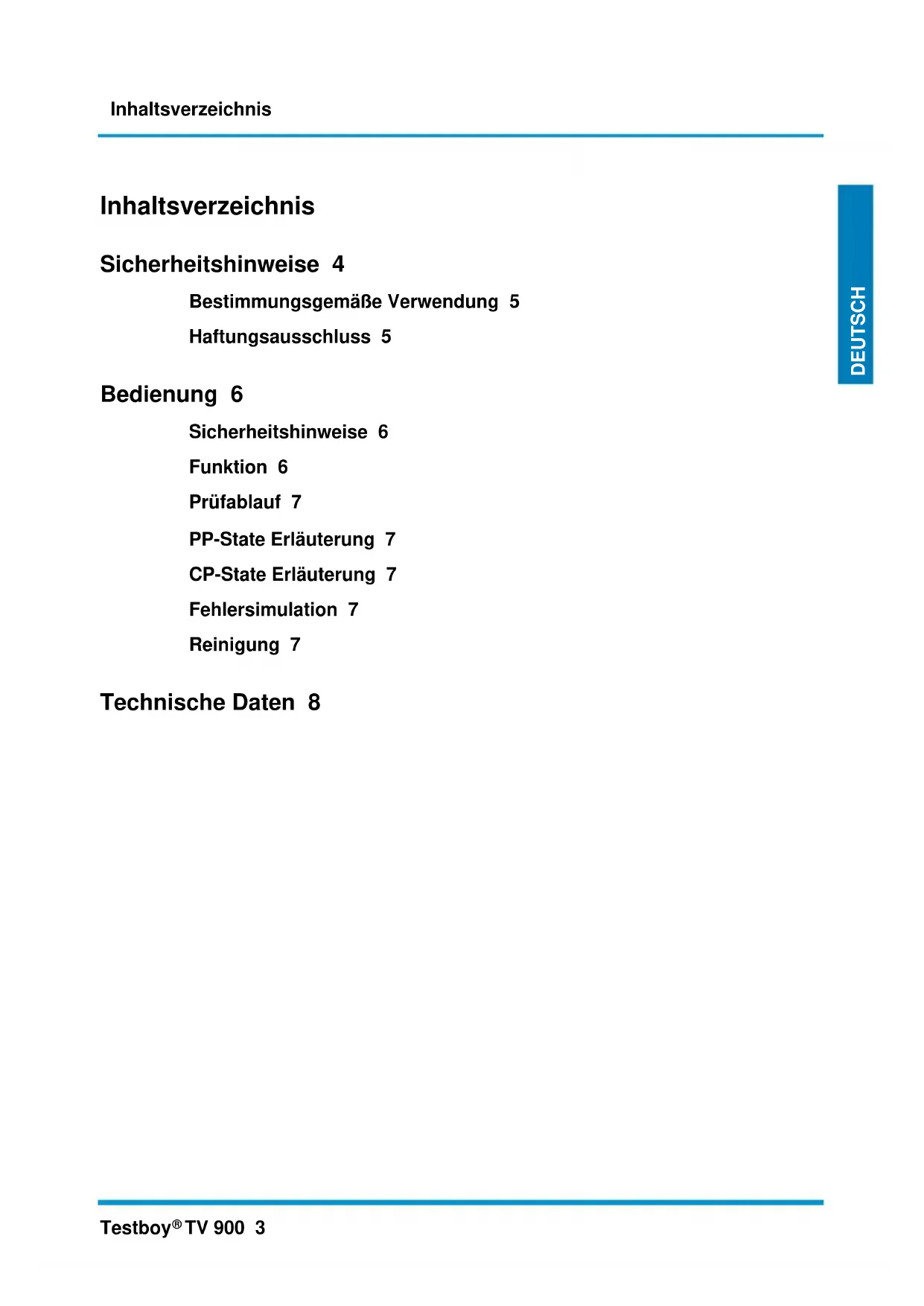

BEDIENUNGSANLEITUNG TV 900 Testboy

Sicherheitshinweise 4

Bestimmungsgemäße Verwendung 5

Haftungsausschluss 5

Bedienung 6

Sicherheitshinweise 6

Funktion 6

Prüfablauf 7

PP-State Erläuterung 7

CP-State Erläuterung 7

Fehlersimulation 7

Reinigung 7

Technische Daten 8

Sicherheitshinweise

WARNUNG

Lesen Sie vor Gebrauch diese Anleitung genau durch. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden.
Bei niedrigeren Temperaturen unter 5 °C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für genügend Stromversorgung, in dem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifiziert sind!
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Der Spannungsprüfer und das Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

WARNUNG

Ein Spannungsprüfer mit relativ niedriger Impedanz wird im Vergleich zum Referenzwert 100 kΩ nicht alle Störspannungen mit einem Ursprungswert oberhalb ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlagenteilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen.
Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ bei vorhandener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen.
Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnahme der Arbeiten die Erdungseinrichtung einzulegen.
Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Maßnahmen (z.B.: Verwendung eines geeigneten Spannungsprüfers, Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Anlagen-teils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine Störspannung ist.

Bestimmungsgemäße Verwendung

Nur für den Einsatz durch Elektrofachkräfte und fachkundiges Personal vorgesehen.

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen wie Wechselspannungs-, Gleichspannungs- und Durchgangsprüfungen, Phasen- und Drehfeldtest, bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Fehlanwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Jeder, der dieses Prüfgerät verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsprüfung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Gerätes vor und nach jedem Gebrauch vertraut sein.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeglicher Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2020 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyclen. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyclen und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüf-einrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den Testboy ^® TV 900, einen EVSE (Electric Vehicle Supply Equipment)-Adapter, entschieden haben.

Dieser Messadapter ist Zubehör für weitere Testboy Mess- und Prüfgeräte um z. B. mit einem Installationstester Sicherheits- bzw. Funktionsprüfungen durchzuführen. Er ist für die Prüfung von Ladezubehör für elektrische Fahrzeuge (EVSE Mode 3), mit Typ-2-Stecker vorgesehen.

Der Testboy ^® TV 900 ist durch das massive Gehäuse auch bei rauem Einsatz verwendbar.

Die LED-Anzeige des Testboy TV 900 ist als Richtwert gedacht, nicht als Messwert.

Verwenden Sie hierfür bitte geeignete Messmittel!

Sicherheitshinweise

Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicherheit bietet. Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerlässlich, dass Sie diese Bedienungsanleitung vor dem ersten Gebrauch vollständig durchlesen.

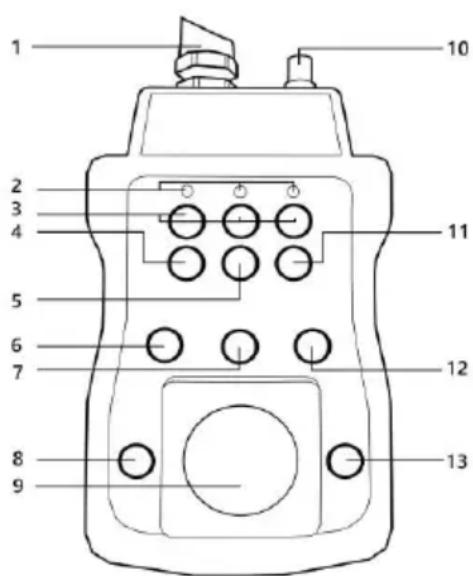

1) Typ-2 Stecker
2) Phasenanzeige
3) Bananenbuchsen für Phasen L1, L2, L3
4) Bananenbuchse für CP
5) Bananenbuchse für PE
6) Drehwahlschalter CP-State
7) Drehwahlschalter Phase
8) Taster CP-State E (Fehlersimulation)
9) Steckdose
10) BNC Buchse
11) Bananenbuchse für N
12) Drehwahlschalter PP-State
13) Taster PE Fehlersimulation

Es gelten folgende Sicherheitsvorkehrungen:

Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf das Gerät nicht mehr verwendet werden und muss von Fachpersonal überprüft werden.
Vermeiden Sie die Berührung der Bananenbuchsen (3, 4, 5, 11)! (siehe Bilddarstellung)
Das Gerät darf nicht in feuchter Umgebung betrieben werden!
Das Gerät immer trocken und sauber halten. Das Gehäuse darf nur mit einem feuchten Tuch gereinigt werden.
Die verschiedenen anzeigenden Signale des Spannungsprüfers dürfen nicht für Messzwecke verwendet werden.

1 2 3 4 5 6 7 8 9 10 11 12 13

Funktion

Das Gerät simuliert ein angeschlossenes Elektro-Fahrzeug und gibt die Möglichkeit verschiedene Ladezustände zu simulieren. Dabei bietet der TV 900 diverse Mess- und Abgreifpunkte. Zum Einschalten des Gerätes, stecken Sie den Typ-2 Stecker an eine Ladesäule an. Bei freigeschalteter Ladesäule zeigen die LEDs die Phase(n) an. Mit dem Drehwahlschalter „CP-State“ (Control Pilot Resistance) können die verschiedenen Ladezustände simuliert werden. Die Bananenbuchsen gewährleisten Messmöglichkeiten mit diversen Messleitungen. Durch die BNC-Buchse ist die Verwendung eines Oszilloskops realisierbar. Weitere Messgeräte können an die Steckdose angeschlossen werden. Die Phasen lassen sich mit dem entsprechenden Drehwahlschalter umlegen.

Mit dem Schalter „PP-State“ (Proximity Pilot Resistance) lässt sich ein Kabel simulieren (wählbar sind N.C., 13 A, 20 A, 32 A, 63 A).

Mit den Tastern „CP-State E“ und „PE Fehlersimulation“, lassen sich Fehlerzustände simulieren. Beispielsweise ein Unterbrechung des PE-Leiters.

WARNUNG

Die Steckdose ist maximal bis 5 A belastbar! Ebenso darf nicht unter last zwischen den Phasen umgeschaltet/ gewechselt werden!

Prüfablauf

Schließen Sie Ihren Installationstester an der Steckdose (alternativ an die Bananenbuchsen) des TV 900 an.

Wählen Sie den CP-State „A“ und den PP-State „N.C.“ aus.

Verbinden Sie nun den Typ-2 Stecker des TV 900 mit der zu prüfenden Ladeeinrichtung/-säule.

Nun können Installationstests für spannungsfreie Installationsschaltungen durchgeführt werden.

Simulieren Sie jetzt die unterschiedlichen Ladebedingungen mit den Drehwahlschaltern CP-State und PP-State. Beachten Sie dabei die Rückmeldung der Ladeeinrichtung/-säule.

Mit dem Drehwahlschalter „Phase“ lassen sich die Phasen auf die Steckdosen umstellen, so dass jede Phase einzeln über die Steckdose geprüft werden kann. Über die BNC-Buchse am Kopfteil des Gerätes lässt sich zusätzlich noch ein Oszilloskop anschließen.

PP-State Erläuterung

Position	Beschreibung
N.C.	Fehlbedienung oder Stecker nicht verbunden
13 A
20 A	Einstellung für Maximalstrom des EV Kabels
32 A	TV 900 ist mit der Ladeeinrichtung/-säule verbunden und kann in jeder dieser Einstellungen messen.
63 A

CP-State Erläuterung

Position	Simulation	Beschreibung
A	Ladeeinrichtung/-säule ist nicht angeschlossen	TV 900 ist im Ruhezustand, Ladeeinrichtung/-säule liefert keine Energieversorgung
B	Ladeeinrichtung/-säule ist ange- schlossen	TV 900 wurde erkannt, Ladeeinrichtung/-säule liefert keine Energieversorgung
C	Ladeeinrichtung/-säule ist aktiv ohne Ventilator	Ladeeinrichtung/-säule ist ladebereit, TV 900 startet Ladevorgang und erfordert keine Belüftung, Energieversorgung nur, wenn keine Belüftung vorhanden ist.
D	Ladeeinrichtung/-säule ist aktiv mit Ventilator	Ladeeinrichtung/-säule ist ladebereit, TV 900 startet Ladevorgang und erfordert Belüftung, Energieversorgung nur, wenn Belüftung vorhanden ist.

Fehlersimulation

Der Messadapter TV 900 verfügt über die Möglichkeit zwei Fehler zu simulieren, die an Ladesäulen auftreten können.

Mit dem Taster links von der Steckdose lässt sich der CP-State E schalten. Dies entspricht einem Fehler bzw. einer Unterbrechung der Kommunikation zwischen dem Fahrzeug und der Ladesäule. Dabei wird ein Kurzschluss über eine Diode zwischen PE und CP geschaltet. Unter Umständen löst hierbei die Sicherung der Ladestation aus!

Mit dem Taster rechts von der Steckdose lässt sich der PE-Leiter unterbrechen. Damit kann überprüft werden, ob die Ladesäule entsprechend auf diesen Fehler reagiert.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.

Technische Daten

Anzeige	LEDs
Betriebstemperatur	0 bis +40 °C
Schutzart	IP 40
Spannungsversorgung	Typ-2 Stecker / Ladeeinrichtung/-säule für Elektrofahrzeuge
Belastungsgrenze Steckdose	5 A
