TV 900 - Mittauslaitteet Testboy - Ilmainen käyttöohje ja opas

Tuotetyyppi	EVSE-sovitin latauspisteiden testaukseen
Merkki	Testboy
Malli	TV 900
Kategoria	Mittalaitteet
Virransyöttö	Tyypin 2 liittimellä (virta latauspisteestä)
Päätoiminnot	Lataustilojen simulointi (CP-tila A–D), kaapelin virran simulointi (PP-tila: N.C., 13A, 20A, 32A, 63A), vaiheiden L1/L2/L3 testaus, vikojen simulointi (PE-katkos, CP-oikosulku), jatkuvuustesti
Näyttö	Vaiheiden LED-merkkivalo
Liittimet	Tyypin 2 liitin, 4 banaanipistoketta (L1, L2, L3, N, PE, CP), BNC-liitin oskilloskoopille, verkkopistoke max 5 A
Valitsimet	CP-tilan kiertokytkin (6 asentoa), PP-tilan kiertokytkin (5 asentoa), vaihekiertokytkin (L1/L2/L3)
Painikkeet	CP-tilan E (vian simulointi), PE (vian simulointi)
Käyttölämpötila	0 – +40 °C
Suojausluokka	IP40
Pistorasian kuormitusraja	5 A
Puhdistus	Kostea liina miedolla pesuaineella; älä päästä kosteutta sisään
Turvallisuus	Käyttö pätevien sähköasentajien toimesta; noudata 5 turvasääntöä; älä käytä kosteissa olosuhteissa
Vaatimustenmukaisuus	CE
Arvioitu paino	Noin 300 g
Arvioidut mitat	150 x 80 x 50 mm
Takuu	Raukeaa, jos ohjeita ei noudateta
Valmistaja	Testboy GmbH, Saksa

Usein kysytyt kysymykset - TV 900 Testboy

Kuinka käytän Testboy TV 900:aa?

Kytke tyypin 2 liitin testattavaan latauspisteeseen. Laite käynnistyy automaattisesti. Käytä CP-tilan ja PP-tilan kiertokytkimiä simuloidaksesi eri lataustiloja. Banaanipistokkeisiin voi kytkeä asennustesterin tai yleismittarin. Noudata turvallisuusohjeita ennen käyttöä.

Mitä eri CP-tilat tarkoittavat?

CP-tilan asennot simuloivat lataustiloja: A (latauspiste ei kytketty), B (ajoneuvo havaittu mutta ei latausta), C (lataus aktiivinen ilman tuuletusta), D (lataus aktiivinen tuuletuksen kanssa). Lisäasennoilla voidaan simuloida vikoja.

Kuinka simuloidaan vika TV 900:lla?

Käytä CP-tila E -painiketta simuloidaksesi oikosulkua PE:n ja CP:n välillä (tiedonsiirtovika). Käytä PE-painiketta katkaistaksesi PE-johtimen (maasulku). Nämä simulaatiot mahdollistavat latauspisteen reagoinnin tarkistamisen.

Mikä on TV 900:n suurin sallittu jännite?

TV 900 on suunniteltu sähköajoneuvojen latauspisteille. Suurinta jännitettä ei ole erikseen määritelty, mutta se kestää vakiolatausjännitteet (enintään 400 V kolmivaihe). Käytä vain standardien mukaisten asennusten kanssa.

Voinko käyttää TV 900:aa ulkona?

Kyllä, mutta kuivissa olosuhteissa. Suojausluokka IP40 suojaa yli 1 mm:n kiinteiltä kappaleilta, mutta ei vedeltä. Vältä sadetta, korkeaa kosteutta ja lämpötiloja 0–40 °C:n ulkopuolella.

Kuinka puhdistan TV 900 -sovittimen?

Puhdista kotelo kostealla liinalla ja miedolla kotitalouspesuaineella. Älä koskaan käytä liuottimia tai voimakkaita aineita. Älä päästä kosteutta sisään sähköiskujen välttämiseksi.

Mitä teen, jos LED ei syty?

Tarkista, että latauspiste on aktiivinen ja tyypin 2 liitin on kunnolla kiinni. Jos ongelma jatkuu, laite voi olla viallinen. Älä käytä sitä ja vie se ammattilaisen tarkistettavaksi.

Kuinka testaan jatkuvuuden TV 900:lla?

TV 900 ei itsessään ole jatkuvuustesteri, mutta sitä voidaan käyttää yhdessä banaanipistokkeisiin kytketyn asennustesterin kanssa. Katso asennustesterin ohjekirjaa toimenpidettä varten.

Mitä lisävarusteita TV 900:n mukana tulee?

Ohjekirja mainitsee vain itse sovittimen. Lisävarusteita ei ole lueteltu. Tarkista pakkauksen sisältö. Lisämittausjohtoja voidaan tarvita.

Mistä löydän vaatimustenmukaisuusvakuutuksen?

Vaatimustenmukaisuusvakuutus on saatavilla Testboyn verkkosivustolla: www.testboy.de. Voit myös ottaa yhteyttä asiakaspalveluun saadaksesi kopion.

KÄYTTÖOHJE TV 900 Testboy

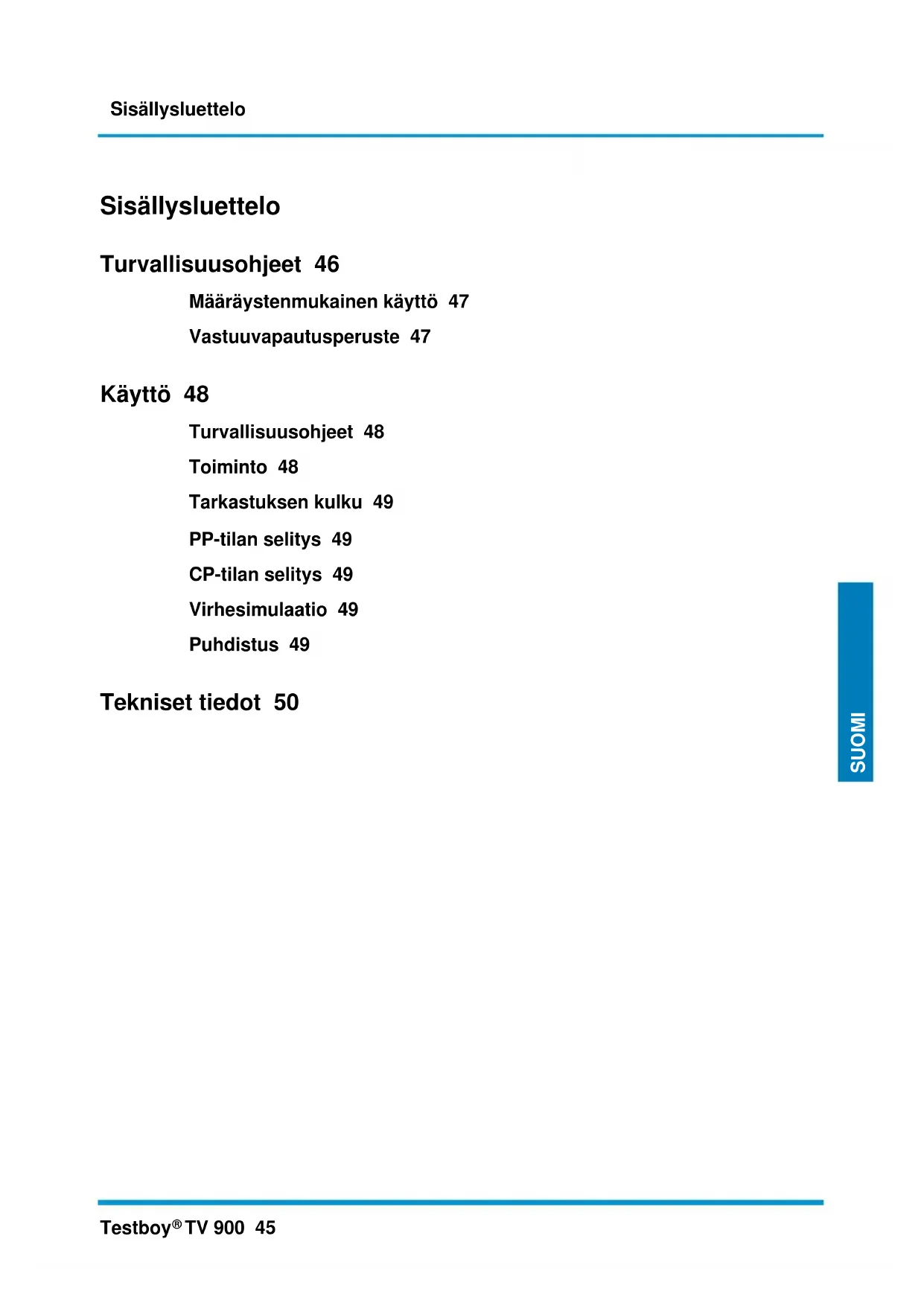

Turvallisuusohjeet 46

Määräystenmukainen käyttö 47

Vastuuvapautusperuste 47

Käyttö 48

Turvallisuusohjeet 48

Toiminto 48

Tarkastuksen kulku 49

PP-tilan selitys 49

CP-tilan selitys 49

Virhesimulaatio 49

Puhdistus 49

Tekniset tiedot 50

Turvallisuusohjeet

VAROITUS

Lue tämä käyttöohje tarkasti läpi ennen käyttöä. Jos laitetta ei käytetä valmistajan ilmoittamien ohjeiden mukaisesti, laitteen antamaan suojaan voidaan vaikuttaa haitallisesti.

VAROITUS

Vaaralähteitä ovat esim. mekaaniset osat, jotka voivat aiheuttaa vakavia henkilötapaturmia. Esinevaurioiden vaara on myös olemassa (esim. laitteen vaurioituminen).

VAROITUS

Sähköisku voi johtaa kuolemaan tai vakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vaurioituminen).

VAROITUS

Turvallisuus- ja hyväksyntäsyistä (CE) laitteen omatoimiset uudistukset ja/tai muuttamiset on kielletty. Laitteen turvallista käyttöä varten turvallisuusohjeet, varoitusmerkinnät ja luku "Määräystenmukainen käyttö" on ehdottomasti huomioitava.

VAROITUS

Huomioi ennen laitteen käyttöä seuraavat ohjeet:

Vältä laitteen käyttöä sähköhitsauslaitteiden, induktiolämmittimien ja muiden sähkömagneettisten kenttien lähellä.
Äkillisten lämpötilanmuutosten jälkeen laitteen tulee antaa sopeutua uuteen ympäristölämpötilaan n. 30 minuutin ajan ennen käyttöä.
Alhaisissa alle 5 °C:n lämpötiloissa jännitemittarin valmius voi heikentyä. Huolehdi riittävästä virransyötöstä käyttämällä soveltuvia paristoja, jotka on määritelty myös käytetylle lämpötila-alueelle!
Älä altista laitetta pidemmäksi aikaa korkeille lämpötiloille.
Vältä pölyisiä ja kosteita ympäristöolosuhteita.
Jännitemittari ja lisävarusteet eivät ole leikkikaluja eivätkä ne kuulu lasten käsiin!
Teollisuuslaitoksissa on huomioitava ammattijärjestön sähkölaitteistoja ja laitteita koskevat tapaturmantorjuntamääräykset.

Noudata viittä turvallisuussääntöä:

1 Katkaise virta
2 Varmista uudelleen käynnistyksen varalta
3 Vakuuttaudu jännitteettömyydestä (jännitteettömyys on tarkistettava 2-napaisesti)
4 Maadoita ja kytke oikosulkuun
5 Peitä läheiset, jännitteenalaiset osat

VAROITUS

Jännitemittari, jonka impedanssi on suhteellisen alhainen viitearvoon 100 k verrattuna, ei näytä kaikkia häiriöjännitteitä, joiden alkuperäinen arvo on ELV:n yläpuolella. Joutuessaan kosketuksiin testattavien laitteistonosien kanssa jännitemittari voi laskea häiriöjännitteet purkamalla väliaikaisesti korkeintaan ELV:n alla olevalle tasolle asti. Kun jännitemittari poistetaan, häiriöjännite palaa kuitenkin jälleen takaisin alkuperäiseen arvoonsa.
Jännitemittari, jonka impedanssi on suhteellisen korkea viitearvoon 100 k verrattuna, Ω ei näytä häiriöjännitteen ollessa olemassa ilmoitusta "Käyttöjännitettä ei olemassa" yksiselitteisesti.
Jos ilmoitus "Jännite olemassa" ei tule näkyviin, on ehdottomasti suositeltavaa liittää maadoituslaite ennen töiden jatkamista.
Kun osassa, joka katsotaan laitteistosta irrotetuksi, näkyy ilmoitus "Jännite olemassa", on ehdottomasti suositeltavaa ryhtyä lisätoimenpiteisiin (esim.: soveltuvan jännitemittarin käyttö, sähköverkon irrotuskohdan silmämääräinen tarkastus jne.), jotta testattavan laitteistonosan tila "Käyttöjännitettä ei olemassa" voitaisiin todistaa ja määritellä, että jännitemittarissa näkyvä jännite on häiriöjännite.

Määräystenmukainen käyttö

Tarkoitettu vain sähköalan ammattilaisten ja asiantuntevan henkilöstön käyttöön.

Laite on tarkoitettu ainoastaan käyttöohjeessa kuvattuihin käyttötarkoituksiin, kuten vaihtojännite-, tasajännite- ja jatkuvuustarkastukset, vaihe- ja kiertokenttätestit. Muunlainen käyttö on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen. Nämä virheelliset käytöt johtavat kaikkien käyttäjän takuuoikeuksien raukeamiseen valmistajaa kohtaan. Jokaisella tätä testeriä käyttävällä henkilöllä tulee olla vastaava ammattikoulutus ja hänen on oltava tietoinen jännitteente stauksen erityisistä vaaroista teollisuusympäristössä. Hänen on tiedettävä tarpeelliset turvatoimenpiteet ja hänen on oltava perehtynyt laitteen virheettömän toiminnan tarkastusprosessiin ennen jokaista käyttöä ja jokaisen käytön jälkeen.

Emme vastaa esine- tai henkilövahingoista, jotka johtuvat laitteen asiattomasta käsittelystä tai turvallisuusohjeiden laiminlyönnistä. Sellaisissa tapauksissa kaikki oikeudet takuuseen raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttöohjeen turvallisuusohjeisiin. Lue ennen käyttöönottoa koko käyttöohje. Tämä laite on CE-tarkastettu ja se täyttää siten vaadittavien direktiivien vaatimukset.

Pidätämme oikeuden spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta © 2020 Testboy GmbH, Saksa.

Vastuuvapautusperuste

Oikeus takuuseen raukeaa vauriotapauksissa, jotka johtuvat käyttöohjeen laiminlyönnistä! Emme vastaa käyttöohjeiden noudattamatta jättämisestä johtuvista seuraamusvahingoista!

Testboy ei vastaa vahingoista, jotka johtuvat

käyttöohjeen laiminlyönnistä
sellaisesta laitteen muuttamisesta, jota Testboy ei ole hyväksynyt tai
sellaisten varaosien käytöstä, jotka eivät ole Testboy-yrityksen valmistamia tai hyväksymiä
alkoholin, huumeiden tai lääkkeiden käytöstä.

Käyttöohjeen oikeellisuus

Tämä käyttöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja täydellisyyttä. Oikeus muutoksiin, painovirheisiin ja erehdyksiin pidätetään.

Jätehuolto

Arvoisa Testboy-asiakas! Laitteen elinkaaren päätyttyä voit toimittaa sen paikalliseen sähköromun keräyspisteeseen.

Sähkö- ja elektroniikkalaiteromua koskevassa WEEE-direktiivissä on määrätty sähköromun palautuksesta ja kierrätyksestä. Sähkölaitteiden valmistajien velvollisuutena on vastaanottaa ja kierrättää myytävät sähkölaitteet maksutta. Sähkölaitteita ei siten saa hävittää edellä mainitun päivämäärän jälkeen "normaalijätteiden" mukana. Sähkölaitteet on kierrätettävä ja hävitettävä erikseen. Kaikki laitteet, joita tämä direktiivi koskee, on merkitty tällä logolla.

Laatusertifikaatti

Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisiä laatua koskevia toimenpiteitä ja prosesseja. Lisäksi Testboy GmbH vakuuttaa, että kalibroinnissa käytettävät testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia.

Vaatimustenmukaisuusvakuutus

Tuote täyttää ajankohtaisimmat direktiivit. Lähempää tietoa saa sivulta www.testboy.de

Käyttö

Kiitämme päätöksestäsi hankkia Testboy® TV 900, EVSE (Electric Vehicle Supply Equipment) -adapteri.

Tämä mittausadapteri on muille Testboy-mittaus- ja -tarkastuslaitteille tarkoitettu lisävaruste esim. turvallisuus- ja toimintatarkastusten suorittamiseksi asennustesterillä. Se on tarkoitettu sähköisten ajoneuvojen lataustarvikkeiden tarkastukseen (EVSE tila 3), varustettu tyypin 2 pistokkeella.

Testboy® TV 900 soveltuu massiivisen kotelonsa ansiosta käytettäväksi myös vaikeissa olosuhteissa.

Testboy TV 900:n LED-näyttö on tarkoitettu suuntaa antavaksi, ei mittausarvoksi.

Käytä mittaukseen soveltuvia mittausvälineitä!

Turvallisuusohjeet

Olet valinnut laitteen, jossa panostetaan suuressa määrin turvallisuuteen. Vaarattoman ja virheettömän käytön takaamiseksi on ehdottoman tärkeää, että luet tämän käyttöohjeen alusta loppuun ennen ensimmäistä käyttöä.

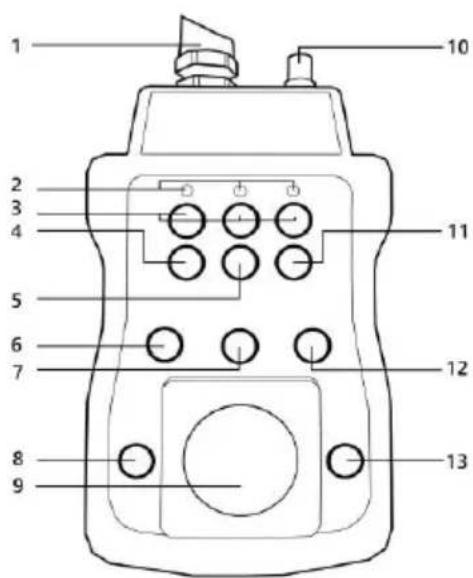

1) Tyypin 2 pistoke
2) Vaiheiden näyttö
3) Banaaniliittimet vaiheille L1, L2, L3
4) Banaaniliitin CP:Ile
5) Banaaniliitin PE:Ile
6) Valintakiekko CP-tilalle
7) Valintakiekko vaiheelle
8) Painike CP-tila E (virhesimulaatio)
9) Pistorasia
10) BNC-liitäntä
11) Banaaniliitin N:Ile
12) Valintakiekko PP-tilalle
13) Painike PE-virhesimulaatio

Huomioi seuraavat turvatoimet:

Jos testatessa yhden tai useamman toiminnon näyttö ei toimi, laitetta ei saa enää käyttää ja ammattihenkilön on tarkastettava se.
Vältä kosketusta banaaniliittimiin (3, 4, 5, 11)! (katso kuva)
Laitetta ei saa käyttää kosteassa tilassa!
| Pidä laite aina kuivana ja puhtaana. Kotelon saa puhdistaa ainoastaan kostealla liinalla.
Erilaisia jännitemittarin esittäviä signaaleja ei saa käyttää mittaustarkoituksiin.

1 2 3 4 5 6 7 8 9 10 11 12 13

Toiminto

Laite simuloi liitettyä sähköajoneuvoa ja antaa mahdollisuuden erilaisten lataustilojen simulointiin. Tällöin TV 900 tarjoaa erilaisia mittaus- ja väliottopisteitä. Kytke laite päälle liittämällä tyypin 2 pistoke latauspylvääseen. Kun latauspylväs on kytketty vapaaksi, LEDit näyttävät vaiheen/vaiheet. Valintakiekolla "CP-tila" (Control Pilot Resistance) voidaan simuloida eri lataustiloja.

Banaaniliittimet takaavat mittausmahdollisuudet erilaisilla mittausjohdoilla. BNC-liittimen avulla voidaan toteuttaa oskilloskoopin käyttö.

Pistorasiaan voidaan liittää muita mittauslaitteita. Vaiheet voidaan kääntää vastaavalla valintakiekolla. Kytkimellä "PP-tila" (Proximity Pilot Resistance) voidaan simuloida johtoa (valittavissa ovat N.C., 13 A, 20 A, 32 A, 63 A).

Painikkeilla "CP-tila E" ja "PE-virhesimulaatio" voidaan simuloida virhetiloja. Esimerkiksi PE-johtimen katkosta.

VAROITUS

Pistorasiaa voidaan kuormittaa korkeintaan 5 A:iin asti! Samoin ei kuormituksen alaisena saa kytkeä/vaihtaa vaiheiden välillä!

Tarkastuksen kulku

Liitä asennustesterisi TV 900:n pistorasiaan (vaihtoehtoisesti banaaniliittimiin).

Valitse CP-tila "A" ja PP-tila "N.C.".

Liitä nyt TV 900:n tyypin 2 pistoke tarkastettavaan latauslaitteistoon/-pylvääseen.

Nyt voidaan suorittaa asennustestit jännitteettömille asennuskytkennöille.

Simuloi nyt erilaisia latausolosuhteita CP-tilan ja PP-tilan valintakiekoilla. Huomioi tällöin latauslaitteiston/-pylvään palaute.

"Vaihe"-valintakiekolla voidaan vaiheet vaihtaa pistorasioissa niin, että jokainen vaihe voidaan tarkastaa yksitellen pistorasian avulla. Laitteen pääosan BNC-liitännän avulla voidaan lisäksi vielä liittää oskilloskooppi.

PP-tilan selitys

Positio	Kuvaus
N.C.	Virhekäyttö tai pistoketta ei liitetty
13 A
20 A	Asetus EV-kaapelin maksimivirralle
32 A	TV 900 on liitetty latauslaitteistoon/-pylvääseen ja se voi mitata jokaisessa näistä asetuksista.
63 A

CP-tilan selitys

Positio	Simulaatio	Kuvaus
A	Latauslaitteisto/-pylväs ei ole liitetty	TV 900 on lepotilassa, latauslaitteisto/-pylväs ei toimita energiansyöttöä
B	Latauslaitteisto/-pylväs on liitetty	TV 900 on tunnistettu, latauslaitteisto/-pylväs ei toimita energiansyöttöä
C	Latauslaitteisto/-pylväs on aktiivinen ilman puhallinta	Latauslaitteisto/-pylväs on latausvalmis, TV 900 käynnistää lataustapahtuman, eikä se vaadi tuuletusta, energiansyöttö vain, jos tuuletusta ei ole olemassa.
D	Latauslaitteisto/-pylväs on aktiivinen puhaltimella	Latauslaitteisto/-pylväs on latausvalmis, TV 900 käynnistää lataustapahtuman ja vaatii tuuletusta, energiansyöttö vain, kun tuuletus on olemassa.

Virhesimulaatio

Mittausadapteri TV 900 käsittää mahdollisuuden kahden latauspylväissä mahdollisesti esiintyvän virheen simulointiin.

Painikkeella pistorasian vasemmalla puolella voidaan kytkeä CP-tila E. Tämä vastaa virhettä tai viestinnän katkosta ajoneuvon ja latauspylvään välillä. Tällöin kytketään oikosulku diodin avulla PE:n ja CP:n välille. Tällöin saattaa latausaseman sulake laueta! Painikkeella pistorasian oikealla puolella voidaan PE-johdin keskeyttää. Näin voidaan tarkastaa, reagoiko latauspylväs asianmukaisesti tähän virheeseen.

Puhdistus

Jos laite on likaantunut päivittäisestä käytöstä, sen voi puhdistaa kostealla liinalla ja tilkalla mietoa kotitalouspuhdistusainetta. Älä milloinkaan käytä voimakkaita puhdistusaineita tai liuottimia puhdistukseen.

Estä kosteuden pääseminen laitteen sisään sähköiskujen ehkäisemiseksi.

Tekniset tiedot

Lukema	LE Dit
Käyttölämpötila	0 - +40 °C
Suojausluokka	IP 40
Jännitteensyöttö	Tyypin 2 pistoke / latauslaitteisto/-pylväs sähköajoneuvoille
Pistorasian kuormitusraja	5 A
