TV 900 - Strumenti di misura Testboy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore EVSE per test di stazioni di ricarica
Marca	Testboy
Modello	TV 900
Categoria	Apparecchi di misura
Alimentazione	Tramite connettore di tipo 2 (alimentazione dalla stazione di ricarica)
Funzioni principali	Simulazione degli stati di carica (CP-State da A a D), simulazione della corrente del cavo (PP-State: N.C., 13A, 20A, 32A, 63A), test delle fasi L1/L2/L3, simulazione di guasti (interruzione PE, cortocircuito CP), test di continuità
Display	LED indicatore di fase
Connettori	Connettore di tipo 2, 4 prese banane (L1, L2, L3, N, PE, CP), presa BNC per oscilloscopio, presa di rete 5A max
Selettori	Rotativo CP-State (6 posizioni), rotativo PP-State (5 posizioni), rotativo Phase (L1/L2/L3)
Pulsanti	CP-State E (simulazione guasto), PE (simulazione guasto)
Temperatura di esercizio	0 a +40 °C
Classe di protezione	IP40
Limite di carico della presa	5 A
Pulizia	Panno umido con detergente delicato; non far penetrare l'umidità
Sicurezza	Utilizzo da parte di elettricisti qualificati; rispetto delle 5 regole di sicurezza; non utilizzare in ambienti umidi
Conformità	CE
Peso stimato	Circa 300 g
Dimensioni stimate	150 x 80 x 50 mm
Garanzia	Si estingue in caso di mancato rispetto delle istruzioni
Produttore	Testboy GmbH, Germania

Domande frequenti - TV 900 Testboy

Come utilizzare il Testboy TV 900?

Collegare il connettore di tipo 2 alla stazione di ricarica da testare. L'apparecchio si accende automaticamente. Utilizzare i selettori rotativi CP-State e PP-State per simulare diversi stati di carica. Le prese banane consentono di collegare un tester di impianti o un multimetro. Rispettare le istruzioni di sicurezza prima di qualsiasi utilizzo.

Cosa significano i diversi stati CP-State?

Le posizioni CP-State simulano gli stati di carica: A (stazione non collegata), B (veicolo rilevato ma non in carica), C (carica attiva senza ventilazione), D (carica attiva con ventilazione). Le posizioni aggiuntive consentono di simulare guasti.

Come simulare un guasto con il TV 900?

Utilizzare il pulsante CP-State E per simulare un cortocircuito tra PE e CP (guasto di comunicazione). Utilizzare il pulsante PE per interrompere il conduttore PE (guasto di terra). Queste simulazioni consentono di verificare la reazione della stazione di ricarica.

Qual è la tensione massima supportata dal TV 900?

Il TV 900 è progettato per le stazioni di ricarica di veicoli elettrici. La tensione massima non è specificata esplicitamente, ma supporta le tensioni di carica standard (fino a 400 V trifase). Utilizzare solo su impianti conformi alle norme vigenti.

Posso utilizzare il TV 900 all'esterno?

Sì, ma in condizioni asciutte. La classe di protezione IP40 protegge contro corpi solidi >1 mm, ma non contro l'acqua. Evitare pioggia, alta umidità e temperature al di fuori dell'intervallo 0-40 °C.

Come pulire l'adattatore TV 900?

Pulire la custodia con un panno umido e un detergente domestico delicato. Non utilizzare mai solventi o prodotti aggressivi. Non far penetrare umidità all'interno per evitare scosse elettriche.

Cosa fare se un LED non si accende?

Verificare che la stazione di ricarica sia attiva e che il connettore di tipo 2 sia inserito correttamente. Se il problema persiste, l'apparecchio potrebbe essere difettoso. Non utilizzarlo e farlo controllare da un professionista.

Come testare la continuità con il TV 900?

Il TV 900 stesso non è un tester di continuità, ma può essere utilizzato con un tester di impianti collegato alle prese banane. Consultare il manuale del proprio tester di impianti per la procedura.

Quali accessori sono forniti con il TV 900?

Il manuale menziona solo l'adattatore stesso. Nessun accessorio è elencato. Verificare il contenuto della confezione. Potrebbero essere necessari cavi di misura aggiuntivi.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità è disponibile sul sito web di Testboy: www.testboy.de. È possibile anche contattare il servizio clienti per ottenere una copia.

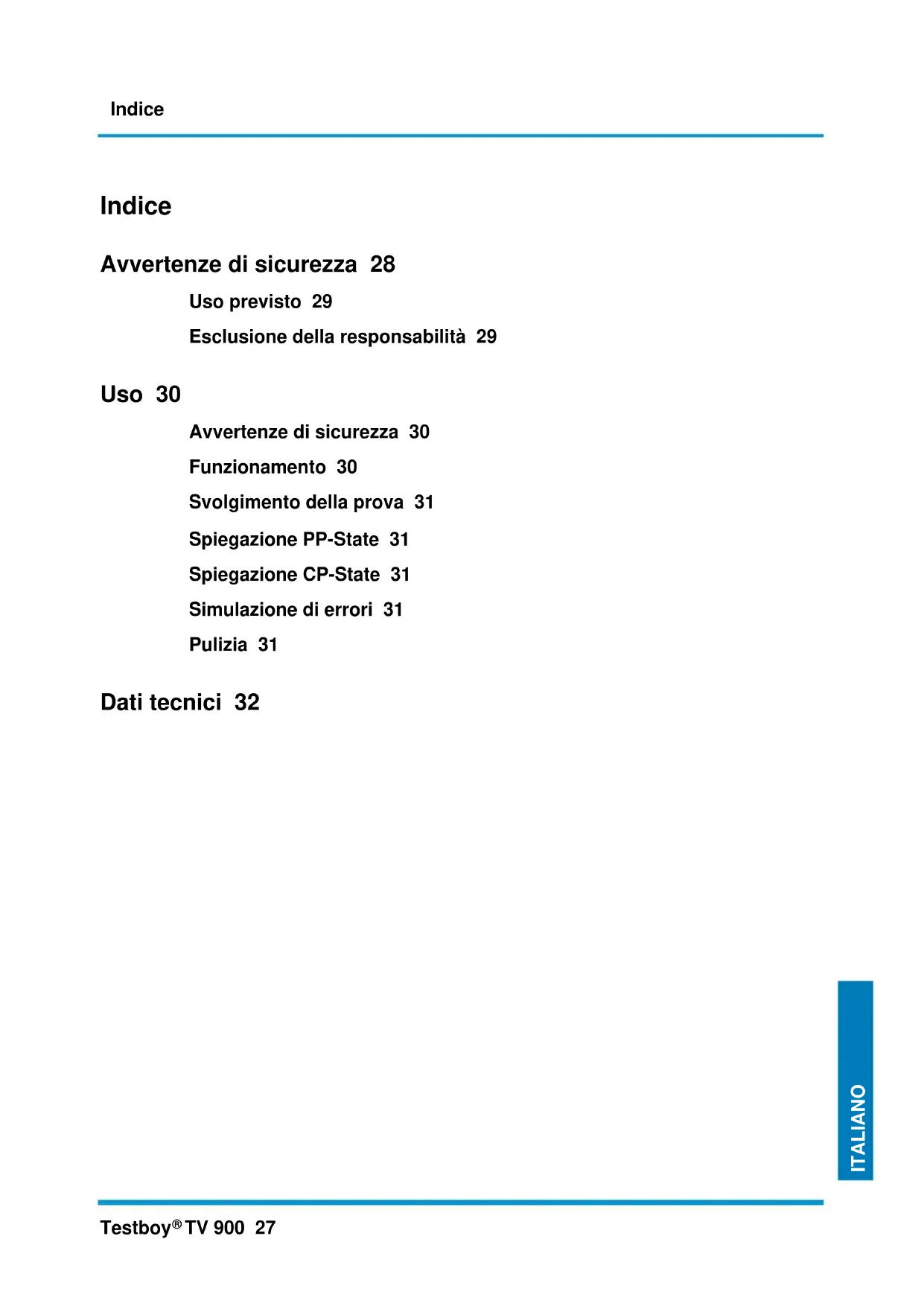

MANUALE UTENTE TV 900 Testboy

Avvertenze di sicurezza 28

Uso previsto 29

Esclusione della responsabilità 29

Uso 30

Avvertenze di sicurezza 30

Funzionamento 30

Svolgimento della prova 31

Spiegazione PP-State 31

Spiegazione CP-State 31

Simulazione di errori 31

Pulizia 31

Dati tecnici 32

Avvertenze di sicurezza

AVVERTENZA

Prima dell'uso leggere attentamente questo manuale di istruzioni. Se lo strumento non viene usato in conformità con le indicazioni del produttore, la protezione offerta dallo strumento può essere compromessa.

AVVERTENZA

Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo "Uso previsto".

AVVERTENZA

Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:

Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di repentini cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente.
In presenza di basse temperature (inferiori a 5 °C), l'operatività del misuratore di tensione può essere limitata. Garantire una sufficiente alimentazione elettrica tramite batteria idonee, specifiche anche per la fascia di temperatura impiegata!
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Il misuratore di tensione e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.

Si prega di rispettare le cinque regole di sicurezza:

1 Isolare
2 Mettere in sicurezza per prevenire la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni

AVVERTENZA

Rispetto al valore di riferimento di 100 kΩ, un misuratore di tensione con impedenza relativamente bassa non visualizza tutte le tensioni parassite con un valore originale superiore alla tensione ELV. Durante il contatto con le parti dell'impianto da misurare, il misuratore di tensione può ridurre temporaneamente, tramite scarica, le tensioni parassite sino a un livello al di sotto della tensione ELV; dopo la rimozione del misuratore di tensione la tensione parassita assumerà tuttavia di nuovo il suo valore originale.
Rispetto al valore di riferimento di 100 kΩ, un misuratore di tensione con impedenza interna relativamente alta non visualizza chiaramente lo stato "Tensione d'esercizio non presente" in presenza di una tensione parassita.
Se il messaggio "Tensione presente" non viene visualizzato, prima di iniziare i lavori si consiglia vivamente di inserire il dispositivo di messa a terra.
Se il messaggio "Tensione presente" viene visualizzato con un componente che è evidentemente isolato dall'impianto, si consiglia, tramite misure supplementari (ad es.: uso di un misuratore di tensione idoneo, controllo visivo del punto di separazione nel circuito elettrico, ecc.), di dimostrare lo stato "Tensione d'esercizio non presente" del componente dell'impianto da misurare e di accertarsi che la tensione indicata dal misuratore di tensione sia una tensione parassita.

Uso previsto

Lo strumento è stato concepito per essere utilizzato esclusivamente da parte di elettricisti qualificati e personale specializzato. Lo strumento può essere utilizzato esclusivamente per le applicazioni descritte nel manuale di istruzioni, come ad es. test di tensione alternata, tensione continua, continuità, fasi e campo rotante. Qualsiasi altro uso è considerato non previsto e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi non corretti causano un immediato annullamento della garanzia concessa dal produttore all'utente.

Tutte le persone che lavorano con questo strumento devono essere in possesso di una formazione idonea e avere familiarità con i tipici pericoli industriali che possono verificarsi durante la misura della tensione, con le necessarie misure di sicurezza e con le procedure per il controllo del corretto funzionamento dello strumento prima e dopo l'uso.

Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto di ricorso in garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2020 Testboy GmbH, Germania.

Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni che risultano

dal mancato rispetto del manuale dell'utente
da modifiche del prodotto non autorizzate da Testboy oppure
dall'uso di ricambi non prodotti né autorizzati da Testboy
dall'uso di alcol, sostanze stupefacenti o medicinali.

Esattezza del manuale utente

Il presente manuale utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.

Smaltimento

Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.

Certificato di qualità

Tutti i processi che si svolgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.

Dichiarazione di conformità

Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de

Uso

Vi ringraziamo per aver scelto di acquistare il nostro strumento Testboy® TV 900, un adattatore EVSE (Electric Vehicle Supply Equipment).

Questo adattatore è un accessorio utilizzabile con ulteriori strumenti di misura e di prova Testboy, ad es. per svolgere prove di sicurezza e di funzionamento con l'aiuto di un tester di installazione. L'adattatore è destinato al collaudo di accessori di ricarica per veicoli elettrici (EVSE Mode 3) con connettore tipo 2.

Grazie al suo corpo massiccio, lo strumento Testboy® TV 900 è utilizzabile anche in ambienti industriali estremi.

L'indicatore LED dello strumento Testboy TV 900 è da intendersi come valore indicativo, non come valore misurato.

Per ottenere un valore affidabile, si prega di utilizzare uno strumento di misura idoneo!

Avvertenze di sicurezza

Avete acquistato uno strumento che vi offre un elevato livello di sicurezza. Per garantire un uso corretto e privo di pericoli dello strumento, è indispensabile leggere completamente il presente manuale dell'utente prima di usarlo.

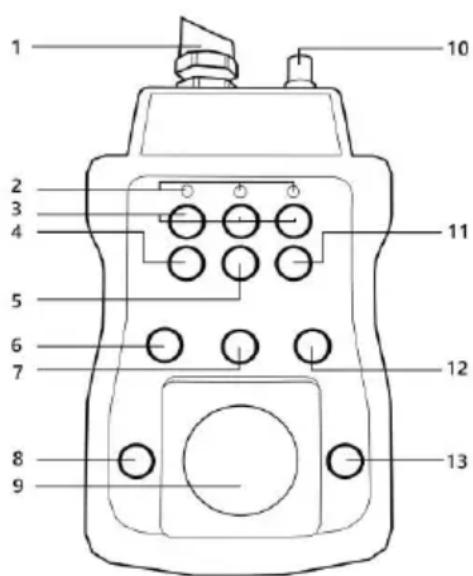

1) Connettore di tipo 2
2) Indicatore di fase
3) Connettori banana femmina per fasi L1, L2, L3
4) Connettore banana femmina per CP
5) Connettore banana femmina per PE
6) Selettore CP-State
7) Selettore di fase
8) Tasto CP-State E (simulazione errore)
9) Presa elettrica
10) Porta BNC
11) Connettore banana femmina per N
12) Selettore PP-State
13) Tasto PE Error Simulation

Per lo strumento sono valide le seguenti misure di sicurezza:

Se durante questa verifica uno o più valori visualizzati non corrispondono, lo strumento non può più essere utilizzato e deve essere controllato da personale qualificato.
Evitare di toccare i connettori banana femmina (3, 4, 5, 11) (vedere immagine)!
Lo strumento non può essere utilizzato in ambienti umidi!
Tenere lo strumento sempre asciutto e pulito. Il corpo dell'apparecchio può essere pulito solo con un panno umido.
I diversi segnali di visualizzazione del misuratore di tensione non devono essere usati ai fini della misurazione.

1 2 3 4 5 6 7 8 9 10 11 12 13

Funzionamento

Lo strumento simula un veicolo elettrico collegato e offre la possibilità di simulare diverse condizioni di carica. Lo strumento TV 900 offre diversi punti di misura e di prelevamento. Per accendere lo strumento, collegare il connettore di tipo 2 a una colonnina di ricarica. Con colonnina di ricarica a rilascio automatico, i LED indicano la o le fasi. Con l'aiuto del selettore "CP-State" (Control Pilot Resistance) è possibile simulare le diverse condizioni di carica. I connettori banana femmina garantiscono varie opzioni di misura con diversi cavi di misura. Alla porta BNC può inoltre essere collegato un oscilloscopio. Alla presa elettrica è possibile collegare ulteriori strumenti di misura. Le fasi possono essere invertite intervenendo sull'apposito selettore. Il selettore "PP-State" (Proximity Pilot Resistance) permette di simulare un cavo (opzioni disponibili: N.C., 13 A, 20 A, 32 A, 63 A).

Con i tasti "CP-State E" e "PE Error Simulation" possono essere simulate varie condizioni di errore. Ad es. l'interruzione del conduttore PE.

AVVERTENZA

La presa elettrica sopporta un carico di max. 5 A! Evitare inoltre di invertire/cambiare le fasi sotto carico!

Svolgimento della prova

Collegare il tester di installazione alla presa (o in alternativa ai connettori banana femmina) dello strumento TV 900.

Selezionare il CP-State "A" e il PP-State "N.C.".

Collegare quindi il connettore di tipo 2 dello strumento TV 900 al dispositivo o alla colonnina di ricarica.

A questo punto è possibile svolgere le prove sui circuiti di installazione privi di tensione.

Simulare le varie condizioni di carica con l'aiuto dei selettori CP-State e PP-State. Durante le simulazioni, osservare il feedback trasmesso dal dispositivo o dalla colonnina di ricarica.

Con l'aiuto del selettore "Fase" è possibile invertire le fasi nelle prese elettriche, in modo da poter controllare ogni singola fase attraverso la presa elettrica. Alla porta BNC situata sulla testa dello strumento è inoltre possibile collegare un oscilloscopio.

Spiegazione PP-State

Posizione	Descrizione
N.C.	Errore o connettore non collegato
13 A	Impostazione della corrente massima del cavo EV
20 A	Lo strumento TV 900 è collegato al dispositivo o alla colonnina di ricarica ed è in grado di misurare in ciascuna di queste impostazioni.
32 A
63 A

Spiegazione CP-State

Posizione	Simulazione	Descrizione
A	Il dispositivo o la colonnina di ricarica non sono collegati	TV 900 è in modalità di stand-by, il dispositivo o la colonnina di ricarica non forniscono energia
B	Il dispositivo o la colonnina di ricarica sono collegati	Lo strumento TV 900 è stato riconosciuto, il dispositivo o la colonnina di ricarica non forniscono energia
C	Il dispositivo o la colonnina di ricarica sono attivi senza ventilatore	Il dispositivo o la colonnina di ricarica sono ponti per effettuare la ricarica, lo strumento TV 900 avvia la procedura di ricarica e non richiede nessuna ventilazione, alimentazione di energia solo se non è presente una ventilazione.
D	Il dispositivo o la colonnina di ricarica sono attivi con ventilatore	Il dispositivo o la colonnina di ricarica sono ponti per effettuare la ricarica, lo strumento TV 900 avvia la procedura di ricarica e richiede una ventilazione, alimentazione di energia solo se è presente una ventilazione.

Simulazione di errori

L'adattatore di misura TV 900 offre la possibilità di simulare gli errori che possono verificarsi nelle colonnine di ricarica.

Con il tasto a sinistra della presa elettrica viene attivato il CP-State "E". Quest'ultimo simula un errore o un'interruzione nella comunicazione tra veicolo e colonnina di ricarica. A tal fine, un diodo provoca un cortocircuito tra PE e CP. Eventualmente è possibile che scatti il fusibile della stazione di ricarica!

Con il tasto a destra della presa elettrica viene interrotto il conduttore PE. Diventa così possibile verificare se la colonnina di ricarica reagisce correttamente a questo errore.

Pulizia

Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.

Evitare infiltrazioni di umidità nella custodia dello strumento che possono causare folgorazioni.

Dati tecnici

Display	LED
Temperatura d'esercizio	0 / +40 °C
Classe di protezione	IP 40
Alimentazione	Connettore di tipo 2 / Dispositivo o colonnina di ricarica per veicoli elettrici
Carico massimo della presa elettrica	5 A
