BRUKSANVISNING BVL 31 Bp Kärcher

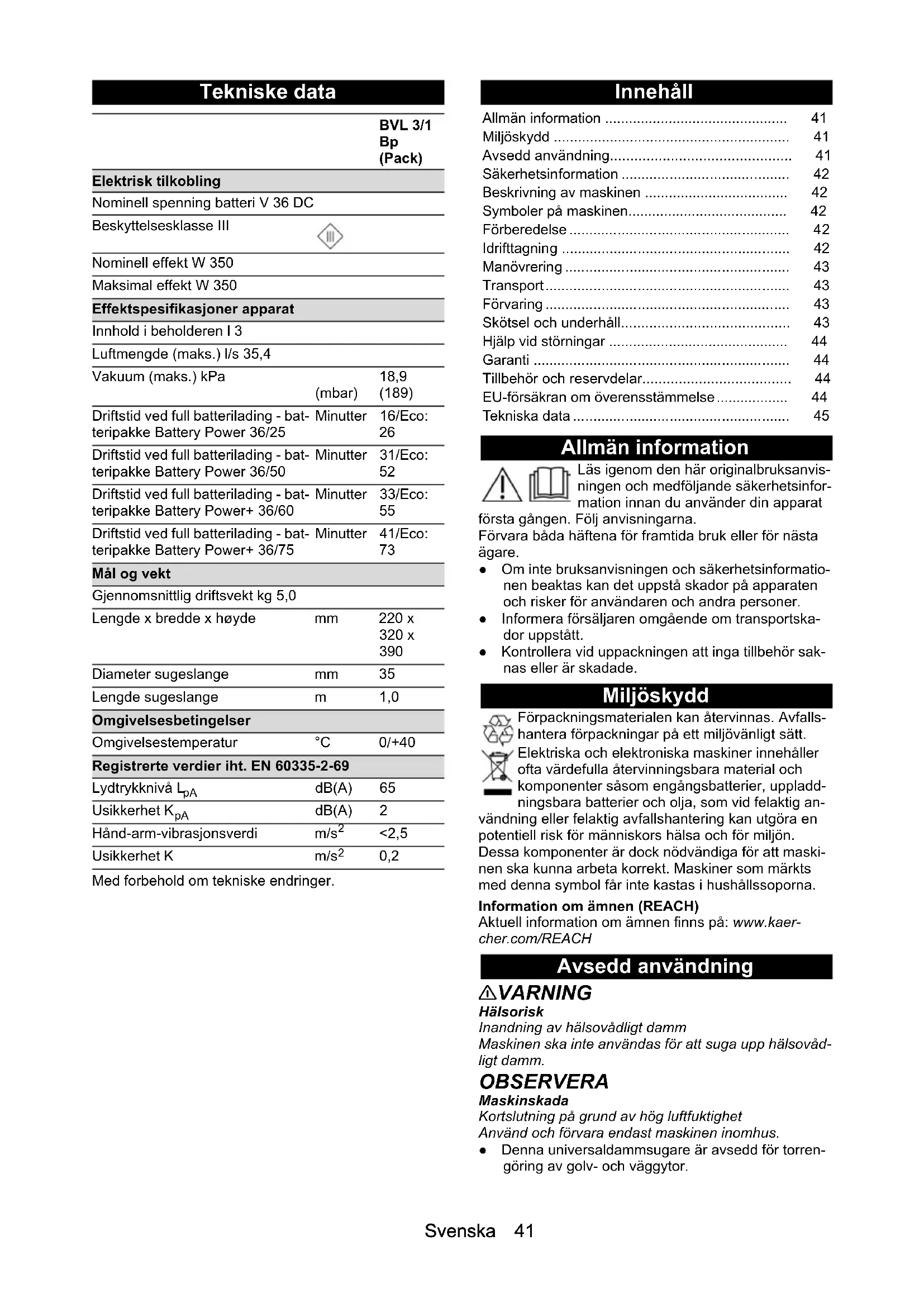

Batteripakke Battery Po- wer+ 36/75 2.445-043.0 6.445-059.0 Batteripakke Battery Po- wer+ 36/60 2.042-022.0 6.445-085.0 Batteripakke Battery Po- wer 36/50 2.445-031.0 6.445-039.0 Batteripakke Battery Po- wer 36/25 2.445-030.0 6.445-038.0 Hurtiglader Battery Po- wer+ 36/60 (EU) 2.445-045.0 6.445-063.0 Hurtiglader Battery Po- wer+ 36/60 (GB) 2.445-047.0 6.445-065.0 Hurtiglader Battery Po- wer+ 36/60 (AU) 2.445-051.0 6.445-069.0Svenska 41 Tekniske data Med forbehold om tekniske endringer. Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ anvisningarna. Förvara båda häftena för framtida bruk eller för nästa ägare. ● Om inte bruksanvisningen och säkerhetsinformatio- nen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer. ● Informera försäljaren omgående om transportska- dor uppstått. ● Kontrollera vid uppackningen att inga tillbehör sak- nas eller är skadade. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja, som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maski- nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om ämnen finns på: www.kaer- cher.com/REACH Avsedd användning 몇 VARNING Hälsorisk Inandning av hälsovådligt damm Maskinen ska inte användas för att suga upp hälsovåd- ligt damm. OBSERVERA Maskinskada Kortslutning på grund av hög luftfuktighet Använd och förvara endast maskinen inomhus. ● Denna universaldammsugare är avsedd för torren- göring av golv- och väggytor. BVL 3/1

• 0,2 Allmän information p. 41
• Miljöskydd p. 41
• Avsedd användning p. 41
• Säkerhetsinformation p. 42
• Beskrivning av maskinen p. 42
• Symboler på maskinen p. 42
• Förberedelse p. 42
• Idrifttagning p. 42
• Manövrering p. 43
• Transport p. 43
• Förvaring p. 43
• Skötsel och underhåll p. 43
• Hjälp vid störningar p. 44
• Garanti p. 44
• Tillbehör och reservdelar p. 44
• EU-försäkran om överensstämmelse p. 44
• Tekniska data Svenska ● Denna apparat är avsedd för yrkesmässig använd- ning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor. Säkerhetsinformation Pacemaker FARA Fara på grund av utstrålad högfrekvens/elektriska magnetfält Hälsorisk när en pacemaker bärs Beakta följande säkerhetsinformation vid hantering av denna apparat. ● Om du bär pacemaker rekommenderar vi att du konsulterar din läkare eller pacemakertillverkaren för information om möjliga försiktighetsåtgärder inn- an du använder maskinen. ● Alla typer av pacemakrar är inte lika motståndskraf- tiga mot utstrålad högfrekvens/elektriska magnetfält i omedelbar närhet vilket skulle kunna leda till pro- blem när maskinen används. ● Använd inte maskinen om din läkare inte kan garan- tera säkerheten! Beskrivning av maskinen Bild A 1 HEPA-filter (specialtillbehör) 2 Motorskyddsfilter 3 Bottenplatta 4 Kåpa för motorskyddsfilter 5 Axelrem 6 Typskylt 7 Upplåsningsknapp 8 Höftbältets lås 9 Hållare för fogmunstycke 10 Höftbälte 11 Sugstuts (yttre) 12 Fleecefilterpåse 13 Handtag 14 Batteripaket 15 Sughuvud 16 QR-kod för videobruksanvisningen 17 Smutsbehållarens lås 18 Smutsbehållare 19 Låsrem 20 Bröstbältets lås 21 Bröstbälte (höjdjusterbart) 22 Bärsystem 23 Mittrem 24 Omkopplare hårt golv/heltäckningsmatta 25 Golvmunstycke 26 Teleskopsugrör 27 Eco-knapp (energisparläge) 28 Laddningskontrollindikering 29 Huvudströmbrytare 30 Manöverdel 31 Sugkraftsreglage 32 Krök 33 Sugslang Färgmärkning ● Manövreringselement för rengöringsprocessen är gula. ● Manövreringselement för underhåll och service är ljusgrå. Symboler på maskinen Förberedelse p. 4542

1. Packa upp apparaten och montera tillbehör.

Bild B Idrifttagning Sätta i fleecefilter Hänvisning Använd inte maskinen utan fleecefilterpåse.

1. Regla upp och ta bort smutsbehållaren.

2. Dra fleecefilterpåsen med gummifläns över sugstut-

sen (invändig). Figur 2

3. Sätt in och lås smutsbehållaren.

Figur 3 Sätta in batteripaket

1. Skjut in batteripaketet i hållaren och haka fast.

Ställa in höftbälte, bröstbälte och axelrem

1. Sätt maskinen på ryggen.

2. Haka fast höftbältets lås och ställ in höftbältet.

3. Haka fast bröstbältets lås och ställ in bröstbältet

(höjdjusterbart). Justera maskinen till kroppen ge- nom att dra i mittspännena. Bild D Sugslangsanslutning för högerhänta Sugslangsanslutning för vänsterhänta QR-kod för videobruksanvisningSvenska 43 Ladda batteripaketet Hänvisning Läs noga igenom bruksanvisningen från tillverkaren av laddaren, i synnerhet säkerhetshänvisningarna! Hänvisning Läs noga igenom bruksanvisningen från tillverkaren av batteripaketet, i synnerhet säkerhetshänvisningarna! Hänvisning Batteripaketet är delvis laddat vid leverans. Ladda före idrifttagning och vid behov. Hänvisning Batteripaketet kan endast laddas när det tas bort.

1. Tryck och håll inne upplåsningsknappen och ta ut

2. Ladda batteripaketet enligt bruksanvisningen från

tillverkaren av laddaren resp. av batteripaketet. Manövrering OBSERVERA Fara på grund av teknisk defekt Risk för skador på maskinen Stäng av motorn direkt när sugkraften minskar. Rikta in smutsbehållaren

1. Rikta in smutsbehållaren så att sugslangen kommer

ut på arbetssidan när bärsystemet är monterat (hö- ger-/vänsterhänt manövrering). Respektive symbol kan sedan ses på framsidan. Bild E Slå på apparaten

1. Koppla till maskinen med huvudbrytaren.

Eco-läge Eco-läge (energisparläge): Maskinen arbetar med redu- cerad sugeffekt. Batteriets hållbarhet förlängs.

1. Koppla in Eco-läge: Tryck på Eco-knappen.

2. Koppla ur Eco-läge: Tryck upprepade gånger på

Eco-knappen. Hänvisning För optimalt sugresultat: ● när det gäller mattor, inaktivera Eco-läget. ● Sug hårda ytor med eller utan ECO-läge. Justera sugkraften

1. Ställ omkopplaren på hård yta eller matta.

2. Utför rengöringen.

1. Stäng av apparaten med huvudbrytaren.

Efter varje användning

1. Töm smutsbehållare.

2. Rengör maskinen och tillbehören med en fuktig tra-

sa efter användningen. Förvara maskinen

1. Skjut in teleskopsugröret.

2. Ställ undan maskinen i ett torrt utrymme eller häng

upp den i handtaget och säkra den mot obehörig an- vändning. Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Vid transport i fordon ska apparaten säkras enligt

gällande riktlinjer så att den inte kan halka och välta. Förvaring 몇 FÖRSIKTIGHET Risk för personskador och materialskador! Enheten kan välta på lutande ytor. Ta hänsyn till apparatens vikt vid förvaring. Maskinen får endast förvaras inomhus.

1. Tryck in upplåsningsknappen och ta ut batteripake-

tet för att undvika urladdning. Skötsel och underhåll FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av apparaten. Ta ut batteripaketet. Byta fleecefilterpåse

1. Regla upp och ta bort smutsbehållaren.

3. Dra en ny fleecefilterpåse med gummifläns över

sugstutsen (invändig). Figur 2

4. Sätt in och lås smutsbehållaren.

Figur 3 Byt ut HEPA-filtret. HEPA-filter (specialtillbehör): Byt en gång om året

1. Regla upp och ta bort smutsbehållaren.

2. Vrid sughuvudet 180°.

3. Lås upp och ta av HEPA-filtret (specialtillbehör).

4. Sätt in och haka fast det nya HEPA-filtret (specialtill-

6. Sätt in och lås smutsbehållaren.

Byta motorskyddsfilter

1. Regla upp och ta bort smutsbehållaren.

2. Vrid sughuvudet 180°.

3. Lås vid behov upp och ta av HEPA-filtret (specialtill-

4. Ta bort motorskyddsfilter.

5. Sätt in nytt motorskyddsfilter.

6. Sätt vid behov in och haka fast det nya HEPA-filtret

8. Sätt in och lås smutsbehållaren.

1. Regla upp och ta bort smutsbehållaren.

2. Justera låsremmen så att smutsbehållaren ligger an

tätt mot sughuvudet. Bild F

3. Sätt in och lås smutsbehållaren.44 Svenska

Hjälp vid störningar FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av apparaten. Ta ut batteripaketet. Hänvisning Om en störning (t.ex. filterbrott) uppstår måste appara- ten frånkopplas omedelbart. Störningen måste avhjäl- pas innan apparaten tas i drift igen. Maskinen stängs av under drift Motorns termiska skydd har aktiverats

1. Byta fleecefilterpåse.

2. Byt motorskyddsfilter.

3. Kontrollera alla delar med avseende på igensätt-

2. Placera/lås smutsbehållaren korrekt, justera vid be-

3. Placera/lås smutsbehållaren korrekt, justera vid be-

4. Sätt in motorskyddsfilter korrekt.

Ingen eller otillräcklig sugkraft

1. Ta bort det som täpper till sugmunstycke, sugrör el-

4. Placera/lås smutsbehållaren korrekt, justera vid be-

5. Byt motorskyddsfilter.

Maskinen fungerar inte

1. Koppla till apparaten.

2. Låt det överhettade kretskortet svalna.

Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vän- da dig med kvitto till inköpsstället eller närmaste, aukto- riserad kundtjänst. (Se baksidan för adress) Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Reservdelslista Använd endast KÄRCHER originalbatteripaket, inte icke-uppladdningsbara batterier. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Torrsug Typ: 1.394-xxx Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Tillämpade harmoniserade standarder EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008 Tillämpade nationella standarder

(Pack) Elanslutning Batteripaketets märkspänning V 36 DC Skyddsklass III Märkeffekt W 350 Maximal effekt W 350 Effektdata maskin Behållarinnehåll l 3 Luftmängd (max.) l/s 35,4 Undertryck (max.) kPa (mbar) 18,9 (189) Driftstid vid full batteriladdning – batteripaket Battery Power 36/25 Minuter 16/Eco:

Mått och vikter Typisk arbetsvikt kg 5,0 Längd x bredd x höjd mm 220 x 320 x

Diameter sugslang mm 35 Längd sugslang m 1,0 Miljöförhållanden Omgivande temperatur °C 0/+40 Fastställda värden enligt EN 60335-2-69 Ljudtrycksnivå L

dB(A) 2 Hand-arm-vibrationsvärde m/s
