Produkttyp	Sladdrig slagskruvdragare
Märke	Vonroc
Modell	IW504AC
Spänning	230-240 V
Frekvens	50 Hz
Skyddsklass	Klass II (dubbel isolering)
Tomgångsvarvtal	2300/min
Tomgångsslagfrekvens	0-3000/min
Chucktyp	Fyrkantsdrift 1/2" (12,7 mm)
Max vridmoment	600 Nm
Vikt	4,4 kg
Ljudtrycksnivå	88 dB(A) (K=3 dB(A))
Ljudeffektnivå	99 dB(A) (K=3 dB(A))
Vibrationsnivå	10,32 m/s² (K=1,5 m/s²)
Strömförsörjning	Nätansluten (elledning)
Rotationsriktning	Framåt (dragning) och bakåt (lossning)
Avsedd användning	Dra åt och lossa skruvar, bultar och muttrar
Underhåll	Rengör med en mjuk, lätt fuktad trasa och tvålvatten
Rekommenderad skyddsutrustning	Skyddsglasögon, hörselskydd
Garanti	Laglig garantitid, delar och arbete
Reparerbarhet	Av kvalificerad reparatör med originaldelar

Vanliga frågor - IW504AC Vonroc

Hur ändrar jag rotationsriktningen?

Tryck på framåt start/stopp-knappen (4) för framåtriktning (dragning) och på bakåt start/stopp-knappen (5) för bakåtriktning (lossning). Släpp för att stanna verktyget.

Vilka tillbehör kan jag använda?

Använd endast 1/2" (12,7 mm) drivhylsor avsedda för slagverktyg. Kontrollera att de inte är spruckna före användning.

Hur rengör jag skruvdragaren?

Koppla bort verktyget. Rengör höljet med en mjuk, lätt fuktad trasa och tvålvatten. Använd inte lösningsmedel som bensin eller alkohol. Se till att ventilationsöppningarna är fria från damm.

Vad gör jag om verktyget inte startar?

Kontrollera att kontakten är ordentligt isatt och att eluttaget fungerar. Kontrollera nätkabelns skick. Om problemet kvarstår, kontakta en auktoriserad reparatör.

Kan jag använda denna skruvdragare som borrmaskin?

Nej, apparaten är inte avsedd att användas som borrmaskin. Den är konstruerad för att dra åt och lossa skruvar, bultar och muttrar.

Hur drar jag åt med rätt moment?

Använd en momentbegränsare eller en momentnyckel (t.ex. Vonroc TW501XX) för att hålla det moment som anges av fordonstillverkaren eller monteringsanvisningen.

Vilket skydd ska jag bära?

Bär alltid skyddsglasögon och hörselskydd. Använd också halkfria säkerhetsskor och undvik lösa kläder.

Hur byter jag nätkabeln?

Om kabeln är skadad måste den ersättas med en specialberedd kabel från en auktoriserad serviceverkstad. Försök inte reparera den själv.

Var kan jag reparera verktyget?

Låt endast en kvalificerad reparatör som använder originaldelar inspektera eller reparera verktyget. Det garanterar säkerhet och överensstämmelse.

Hur förvarar jag skruvdragaren?

Förvara verktyget på en torr plats utom räckhåll för barn. Koppla bort och rengör det före förvaring. Lägg inte verktyget på en dammig yta.

BRUKSANVISNING IW504AC Vonroc

SV Översättning av bruksanvisning i original 33

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna som framtida referensmaterial.

Följande symboler används i användarhandboken eller på produkten:

Läs användarhandboken.

Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs.

Risk för elstöt.

Rotation, vänster/höger.

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Använd skyddsglasögon.

Använd hörselskydd.

Produkten uppfyller gällande säkerhetsnor- mer i EU-direktiven.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELVERKTYG

WARNING! Läs alla säkerhetsvarningar och alla anvisningar. Underlåtenhet att följa varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt nätanslutna (med sladd) verktyg eller batteridrivna (sladdlösa) elektriska verktyg.

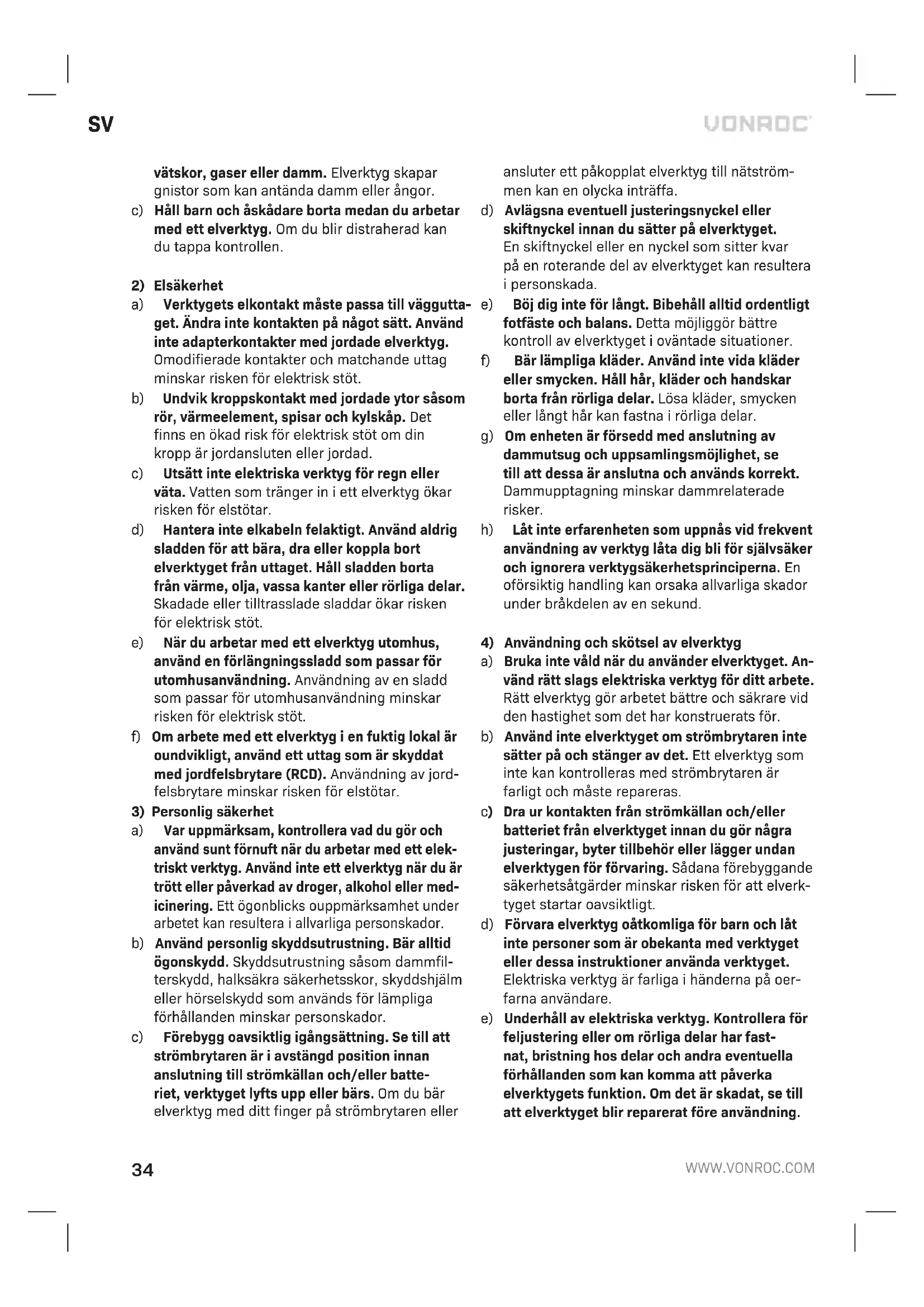

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Belamrade eller mörka områden inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaro av lättantändliga

vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

c) Håll barn och åskådare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsäkerhet

a) Verktygets elkontakt måste passa till väggutta- get. Ändra inte kontakten på något sätt. Använd inte adapterkontakter med jordade elverktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Vatten som tränger in i ett elverktyg ökar risken för elstötar.

d) Hantera inte elkabeln felaktigt. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av jordfelsbrytare minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i avstängd position innan anslutning till strömkällan och/eller batteriet, verktyget lyfts upp eller bärs. Om du bär elverktyg med ditt finger på strömbrytaren eller

ansluter ett påkopplat elverktyg till nätströmmen kan en olycka inträffa.

d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.

e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Använd inte vida kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g) Om enheten är försedd med anslutning av dammutsug och uppsamlingsmöjlighet, se till att dessa är anslutna och används korrekt. Dammupptagning minskar dammrelaterade risker.

h) Låt inte erfarenheten som uppnås vid frekvent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhetsprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Bruka inte våld när du använder elverktyget. Använd rätt slags elektriska verktyg för ditt arbete. Rätt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstruerats för.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Dra ur kontakten från strömkällan och/eller batteriet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger undan elverktygen för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startar oavsiktligt.

d) Förvara elverktyg oåtkomliga för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

e) Underhåll av elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning.

Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa kanter är mindretroliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktande av arbetsförhållandena och det arbete som ska utföras. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.
h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet upprätthålls.

KOMPLETTERANDE SÄKERHETSVARNINGAR FÖR SLAGBORRAR

1. Håll elverktyget i de isolerade greppytorna när du utför arbete där fästelementet kan komma i kontakt med dolda ledningar. Fästelement som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt.
2. Bär hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselnedsättning.
3. Kontrollera slaghylsan noggrant för slitage, sprickor eller skador innan installation.
4. Håll verktyget stadigt.
5. Spänn fast verktyget ordentligt innan användning. Detta verktyg producerar ett starkt utmatat vridmoment och utan korrekt fastsättning av verktyget under arbetet kan kontrollen förloras vilket kan resultera i allvarliga personskador.
6. Håll händerna borta från rörliga delar.
7. Rör inte slaghylsan, bulten, muttern eller arbetsstycket omedelbart efter drift. De kan vara extremt varma och kan bränna din hud.
8. Vänta alltid till maskinen stannat helt innan den läggs ned. Applikationsverktyget kan fastna och få dig att tappa kontrollen över elverktyget.

9. Se alltid till att du har ett stadigt fotfäste. Se till att ingen är under när du använder verktyget på höga platser.

10. Det korrekta åtdragningsmomentet kan skilja sig beroende på typ eller storlek på bulten. Kontrollera vridmomentet med en momentnyckel.
    11 Se till att det inte finns några elektriska kablar, gasrör etc. som kan orsaka risk om de skadas av verktyget. Använd lämpliga detektorer för att avgöra om det finns dolda matningsledningar eller kontakta det lokala elföretaget för hjälp.

Elsäkerhet

Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

• Använd inte maskinen om nätkabeln eller nät-kontakten är skadad.
• Om strömsladden är skadad måste den bytas ut mot en speciellt preparerad strömsladd som finns att få genom serviceorganisationen.
• Använd endast förlängningskablar som är lämpliga för maskinens effekt med en minsta tjocklek på 1,5 mm ^2 . Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2. MASKININFORMATION

Avsedd användning

Maskinen är avsedd för att köra in och lossa skruvar och bultar samt för att dra åt och lossa muttrar med beaktande av tekniska data. Miljön är huvudsakligen inom fordonssektorn, för metallkonstruktioner eller takarbeten. Enheten är inte avsedd för borning.

TEKNISKA SPECIFIKATIONER

Modellnr. IW504AC
Spänning 230-240V
Frekvens 50Hz
Skyddsklass	Klass II
Varvtal utan belastning	2300/min
Ingen belastningsslagfrekvens	0-3000/min
Chuck	1/2” square chuck
Max. vridmoment	600Nm
Vikt	4,4 kg
Ljudtrycknivå LPA	88 dB(A) K=3 dB(A)
Ljudeffektnivå LWA	99 dB(A), K=3dB(A)
Vibration	10,32 m/s ^2 K=1,5 m/s ^2

Vibrationsnivå

Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN 62841-1 och 62841-2-2, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.
• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt.
• Vibrationsutsläppet och bullerutsläppet under faktisk användning av elverktyget kan skilja sig från det deklarerade totala värdet beroende på hur verktyget används
• Behovet att identifiera säkerhetsåtgärder för att skydda operatören baserat på en uppskattning av exponeringen under de faktiska användningsförhållandena (bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används).

Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidorna 2.

1. Maskin
2. Huvudhandtag
3. Strömkabel
4. Framåt på/av-knapp
5. Bakåt på/av-knapp
6. Metallhölje med gummikåpa (att användas som hjälphandtag)
7. 1/2" fyrkantchuck (12,7 mm)

3. MONTERING

Demontering och montering av tillbehör

Använd endast 1/2 tum (12,7 mm) sexkants slagtillbehör. Icke-slagtillbehör kan gå sönder och orsaka en allvarlig situation. Inspektera tillbehören innan användning för att garantera att de inte har några sprickor.

• Stäng av maskinen
• Ta bort hylsan från chucken (7), om det finns en.
• Klicka på den nya hylsan på chucken (7).
• Kontrollera om hylsan är ordentligt fastsatt.
• För att ta bort hylsan, dra helt enkelt av den.

4. DRIFT

Slå på och av maskinen och justera rotationsriktningen (fig. A)

Vippströmställaren används för att aktivera maskinen och för att välja rotationsriktning.

• Genom att trycka på knappen Framåt på/av (4) aktiveras maskinen framåt, för åtdragning av bultar/muttrar. Om du frigör Framåt på/av-knappen (4) stoppas maskinen.
• Genom att trycka på Bakåt på/av-knappen (5) aktiveras maskinen i omvänd riktning, för att lossa bultar/muttrar. Om du frigör Bakåt på/av-knappen (5) stoppas maskinen.

Lägg endast ifrån dig maskinen när den helt har slutat köra. Placera inte den på dammiga ytor eftersom dammpartiklar kan tränga in i mekanismen.

Optimal användning

• Om skruvarna/muttrarna är mycket åtdragna eller om de är rostiga, använd en lämplig däcknyckel för att lossa dem en aning först.
• Det rekommenderas starkt att endast använda slagskruvdragaren för att lossa skruvar/muttrar. Om du vill använda slagskruvdragaren för att dra åt skruvar och muttrar måste du även använda en momentbegränsare som är avsedd för detta ändamål. Om inte kan skruvförbandet vara skadat. En vridmomentbegränsare finns att köpa hos specialiserade butiker eller leverantörer. Sätt skruven/muttern försiktigt i gängorna innan du drar åt.
• För specifika applikationer som t.ex. bilsektorn krävs det att bultar/muttrar dras åt till en vridmomentspecifikation. Dessa tillhandahålls av fordonstillverkaren, till exempel i manualen. Följ alltid dessa anvisningar noggrant. Vridmomentet kan ställas in med hjälp av till exempel en momentbegränsare eller en momentnyckel (t.ex. Vonroc TW501XX).

5. UNDERHÅLL

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

Rengör maskinens hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer.

Endast för EU-länder

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EG om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

VONROC-produkter är utvecklade enligt högsta kvalitetsstandard och garanteras fria från defekter i både material och utförande under den period som lagen föreskriver från och med inköpsdatumet. Om produkten skulle utveckla fel under denna period på grund av defekt material och/eller utförande, kontakta då VONROC direkt.

Följande omständigheter är undantagna från denna garanti:

• Reparationer och/eller ändringar har gjorts eller försökts utföras på maskinen av obehöriga servicecenter;
• Normaltslitage;
• Verktyget har missbrukats, använts på fel sätt eller underhållits felaktigt;
• Reservdelar som inte är original har använts.

Detta utgör den enda garantin som företaget ger antingen uttryckt eller underförstått. Det finns inga

andra garantier uttryckta eller underförstådda som sträcker sig bortom detta, inklusive de underförstådda garantierna för säljbarhet och lämplighet för ett visst syfte. Under inga omständigheter ska VONROC hållas ansvarigt för indirekta skador eller följdskador. Återförsäljarnas åtgärder ska begrän-sas till reparation eller byte av enheter eller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning.
