| Tipo de produto | Chave de impacto com fio |
| Marca | Vonroc |
| Modelo | IW504AC |
| Tensão | 230-240 V |
| Frequência | 50 Hz |
| Classe de proteção | Classe II (isolamento duplo) |
| Rotação em vazio | 2300/min |
| Taxa de impacto em vazio | 0-3000/min |
| Tipo de mandril | Quadrado 1/2" (12,7 mm) |
| Torque máximo | 600 Nm |
| Peso | 4,4 kg |
| Nível de pressão sonora | 88 dB(A) (K=3 dB(A)) |
| Nível de potência sonora | 99 dB(A) (K=3 dB(A)) |
| Nível de vibrações | 10,32 m/s² (K=1,5 m/s²) |
| Alimentação | Rede elétrica (cabo elétrico) |
| Sentido de rotação | Avanço (aperto) e reverso (desaperto) |
| Uso previsto | Apertar e desapertar parafusos, cavilhas e porcas |
| Manutenção | Limpar com um pano macio ligeiramente úmido e solução de sabão neutro |
| Equipamentos de segurança recomendados | Óculos de proteção, protetores auditivos |
| Garantia | Prazo legal, peças e mão de obra |
| Reparabilidade | Por um reparador qualificado usando peças originais |
Perguntas frequentes - IW504AC Vonroc
Perguntas dos utilizadores sobre IW504AC Vonroc
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Parafusadeira em formato PDF gratuitamente! Encontre o seu manual IW504AC - Vonroc e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. IW504AC da marca Vonroc.
MANUAL DE UTILIZADOR IW504AC Vonroc

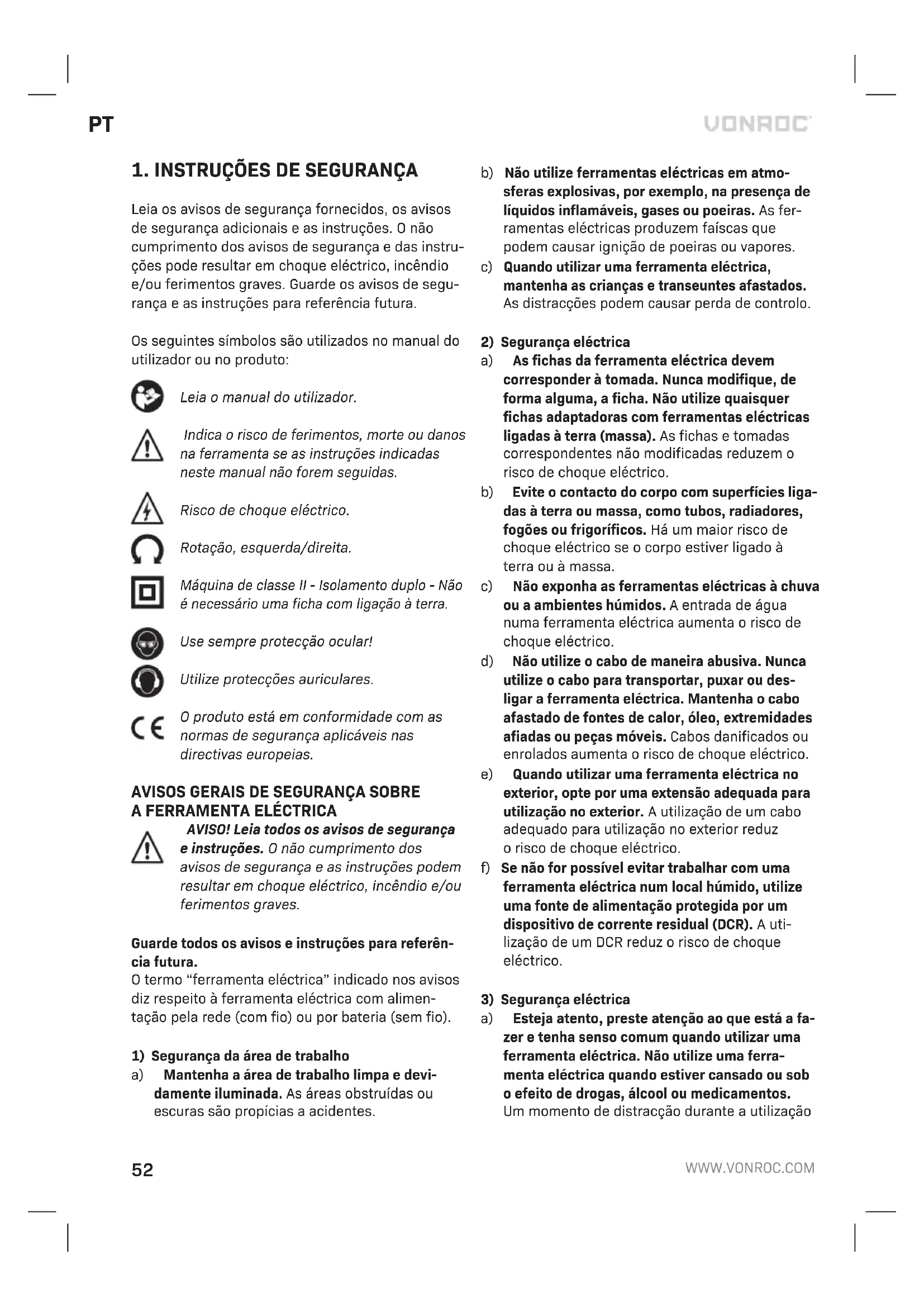

PT Tradução do manual original 52
Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.
Os seguintes símbolos são utilizados no manual do utilizador ou no produto:
Leia o manual do utilizador.
Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.
Rotação, esquerda/direita.
Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.
Use sempre protecção ocular!
Utilize protecções auriculares.
O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.
AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA
AVISO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência futura.
O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fio) ou por bateria (sem fio).
1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.
b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos inflamáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.
c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.
a) As fichas da ferramenta eléctrica devem corresponder à tomada. Nunca modifique, de forma alguma, a ficha. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fichas e tomadas correspondentes não modificadas reduzem o risco de choque eléctrico.
b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.
c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico.
e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.
f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.
a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização
de ferramentas eléctricas pode resultar em ferimentos graves.
b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição firme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais eficiente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.
b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.
c) Retire a ficha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifique se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danificadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.
f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fixação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fixação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.
5) Assistência
a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.
AVISOS DE SEGURANÇA ADICIONAIS PARA APARAFUSADORAS DE IMPACTO
- Segure na ferramenta eléctrica pelas superfícies de fixação isoladas quando efectuar uma operação em que o parafuso de fixação possa entrar em contacto com fios ocultos. Os parafusos de fixação que entrem em contacto com um fio com tensão eléctrica poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.
- Use protecção auricular quando efectuar perfurações de impacto. A exposição ao ruído pode causar perda de audição.
- Antes da instalação, verifique com atenção se a chave de impacto apresenta sinais de des-gaste, rachas ou danos.
- Segure na ferramenta com firmeza.
- Agarre na ferramenta de maneira adequada antes de utilizá-la. Esta ferramenta produz um binário de saída elevado e se não amarrar a ferramenta adequadamente durante o funcionamento, poderá ocorrer a perda de controlo, resultando em ferimentos.
- Mantenha as mãos afastadas de peças rotativas.
- Não toque na chave de impacto, no perno, na porca ou na peça de trabalho imediatamente após a operação. Estes podem estar demasiado quentes e podem causar queimaduras na sua pele.
- Antes de pousar a ferramenta eléctrica, aguarde sempre até esta parar por completo. A ferramenta de aplicação pode ficar encravada e causar perda de controlo da ferramenta eléctrica.
- Deve colocar-se sempre numa superfície firme. Se utilizar a ferramenta num plano elevado, não devem estar pessoas debaixo da ferramenta.
- O binário de aperto adequado pode variar consoante o tipo ou o tamanho do perno. Verifique o binário com uma chave dinamométrica.
11 Certifique-se de que não há cabos eléctricos, tubos de água, tubos de gás, etc., que possam causar uma situação de perigo se ficarem danificados devido à utilização da ferramenta.
Utilize detectores adequados para determinar se existem cabos de alimentação escondidos ou contacte a empresa de serviços públicos locais para obter assistência.
Segurança eléctrica
Verifique sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.
- Não utilize a máquina se o cabo de alimentação ou a ficha estiver danificada.
- Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm². Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.
- Se o cabo de alimentação desta ferramenta eléctrica estiver danificado, deve ser substituído por um cabo de alimentação especialmente preparado, disponível através do serviço de assistência.
2. INFORMAÇÕES SOBRE A MÁQUINA
Utilização pretendida
A máquina é concebida para apertar e desapertar parafusos e pernos, bem como apertar e desapertar porcas, de acordo com os dados técnicos. O principal ambiente visado é o sector automóvel, para tarefas de construção metálica ou em coberturas. O dispositivo não é concebido para perfuração.
ESPECIFICAÇÕES TÉCNICAS
| Modelo n.o IW504AC | |
| Tensão 230-240V | |
| Frequência 50Hz | |
| Classe de protecção Classe II | |
| Sem velocidade de carga | 2300/min |
| Velocidade de impacto sem carga | 0-3000/min |
| Mandril | 1/2" square chuck |
| Binário máx. 600Nm | |
| Peso | 4,4 kg |
| Nível de pressão acústica LPA | 88 dB(A) K=3 dB(A) |
| Nível de potência acústica LWA | 99 dB(A), K=3dB(A) |
| Vibração | 10,32 m/s ^2 K=1,5 m/s ^2 |
Nível de vibração
O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 62841-1 e EN 62841-2-2; pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.
- A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.
- O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição.
- As emissões de vibração e ruído durante a utilização efectiva da ferramenta eléctrica pode ser diferente do valor total declarado, dependendo da maneira como a ferramenta for utilizada
- é necessário para identificar medidas de segurança para proteger o utilizador que se baseiam num nível estimado da exposição em condições efectivas de utilização (tendo em consideração todos os passos do ciclo de funcionamento, como os períodos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento).
Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.
DESCRIÇÃO
Os números indicados no texto dizem respeito aos diagramas nas páginas 2.
- Máquina
- Pega principal
- Cabo de alimentação
- Interruptor para ligar/desligar avanço
- Interruptor para ligar/desligar recuo
- Carcaça de metal com tampa de borracha (para ser usada como alça auxiliar)
- Mandril hexagonal de 1/2" (12,7 mm)
3. MONTAGEM
Retirar e montar acessórios
Utilize apenas os acessórios de impacto de 1/2" (12,7 mm). Os acessórios que não sejam de impacto podem partir-se e causar uma situação de perigo. Inspeccione o acessório antes de o utilizar para garantir que não tem rachas.
- Desligue a máquina
- Retire a chave do mandril (7), caso esteja alguma inserida.
-
Encaixe a nova chave no mandril (7).
-
Verifique se a chave está inserida correctamente.
- Para retirar a chave, basta puxá-la para fora.
4. FUNCIONAMENTO
Ligar e desligar a máquina e regular a direcção de rotação (Fig. A)
O interruptor basculante é utilizado para activar a máquina e escolher a direcção de rotação.
- Se carregar no interruptor para ligar/desligar avanço (4), a máquina é activada na direcção de avanço, para apertar parafusos/porcas. Se libertar o interruptor para ligar/desligar avanço (4), a máquina é parada.
- Se carregar no interruptor para ligar/desligar recuo (5), a máquina é activada na direcção de recuo, para desapertar parafusos/porcas. Se libertar o interruptor para ligar/desligar recuo (5), a máquina é parada.
Só deve pousar a máquina depois de parar de funcionar por completo. Não coloque a máquina numa superfície com pó uma vez que podem entrar partículas de pó dentro do mecanismo.
Utilização adequada
- Se os parafusos/porcas estiverem muito apertados ou se estiverem enferrujados, utilize uma chave de pneus adequada para desapertá-los primeiro.
- Recomenda-se vivamente a utilização de uma aparafusadora de impacto apenas para desapertar parafusos/porcas. Se quiser utilizar a aparafusadora de impacto para apertar parafusos e porcas, deve utilizar também um limitador de binário, que é concebido para esta finalidade. Caso contrário, a conexão roscada pode ficar danificada. Os limitadores de binário podem ser adquiridos em lojas ou fornecedores especializados. Antes de apertar, insira com atenção o parafuso/porca nas roscas.
- Para aplicações específicas, por exemplo, no sector automóvel, é necessário apertar os parafusos/porcas para um binário específico. Estes são fornecidos pelo fabricante do veículo, por exemplo, no manual. Siga sempre estas instruções com atenção. O binário pode ser regulado utilizando, por exemplo, um limitador de binário ou uma chave dinamométrica (por exemplo, a Vonroc TW501XX).
5. MANUTENÇÃO
Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a ficha da tomada de corrente.
Limpe a caixa da máquina com frequência com um pano macio, de preferência após cada utilização. Assegure-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.
AMBIENTE
Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.
Apenas para os países da CE
Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.
GARANTIA
Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.
As seguintes circunstâncias estão excluídas desta garantia:
- Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
- Desgastenormal;
- Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
- Se forem utilizadas peças sobresselentes não originais.
Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fins específicos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.
O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
