| Tip de produs | Mașină de înșurubat cu impact cu fir |
| Marcă | Vonroc |
| Model | IW504AC |
| Tensiune | 230-240 V |
| Frecvență | 50 Hz |
| Clasă de protecție | Clasa II (izolare dublă) |
| Turație de mers în gol | 2300/min |
| Rată de impact în gol | 0-3000/min |
| Tip de mandrină | Pătrat 1/2" (12,7 mm) |
| Cuplu maxim | 600 Nm |
| Greutate | 4,4 kg |
| Nivel de presiune sonoră | 88 dB(A) (K=3 dB(A)) |
| Nivel de putere sonoră | 99 dB(A) (K=3 dB(A)) |
| Nivel de vibrații | 10,32 m/s² (K=1,5 m/s²) |
| Alimentare | Rețea (cablu electric) |
| Sens de rotație | Înainte (strângere) și invers (deșurubare) |
| Utilizare prevăzută | Strângerea și deșurubarea șuruburilor, buloanelor și piulițelor |
| Întreținere | Curățați cu o cârpă moale ușor umedă și soluție de săpun |
| Echipamente de siguranță recomandate | Ochelari de protecție, protecție auditivă |
| Garanție | Durață legală, piese și manoperă |
| Reparabilitate | De către un reparator calificat care utilizează piese originale |
Întrebări frecvente - IW504AC Vonroc
Întrebările utilizatorilor despre IW504AC Vonroc
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. IW504AC - Vonroc și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. IW504AC mărcii Vonroc.
MANUAL DE UTILIZARE IW504AC Vonroc
Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.
În manualul de utilizare sau pe produs se utilizează următoarele simboluri:
Citiți manualul de utilizare.
Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.
Pericol de electrocutare.
Rotație, stânga/dreapta.
Maşină clasa II - Izolație dublă - Nu aveți nevoie de o priză împământată.
Purtați protectii antifonice.
Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.
AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND UNELTELE ELECTRICE
AVERTISMENT! Citiți toate avertismentele de siguranță și toate instrucțiunile.
Nerespectarea avertismentelor și instrucți-unilor poate cauza producerea de electrocutări, incendii și/sau răniri grave.
Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară.
Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fir) sau la unealta electrică cu baterie (fără fir).
1) Siguranța zonei de lucru
a) Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecate duc la accidente.

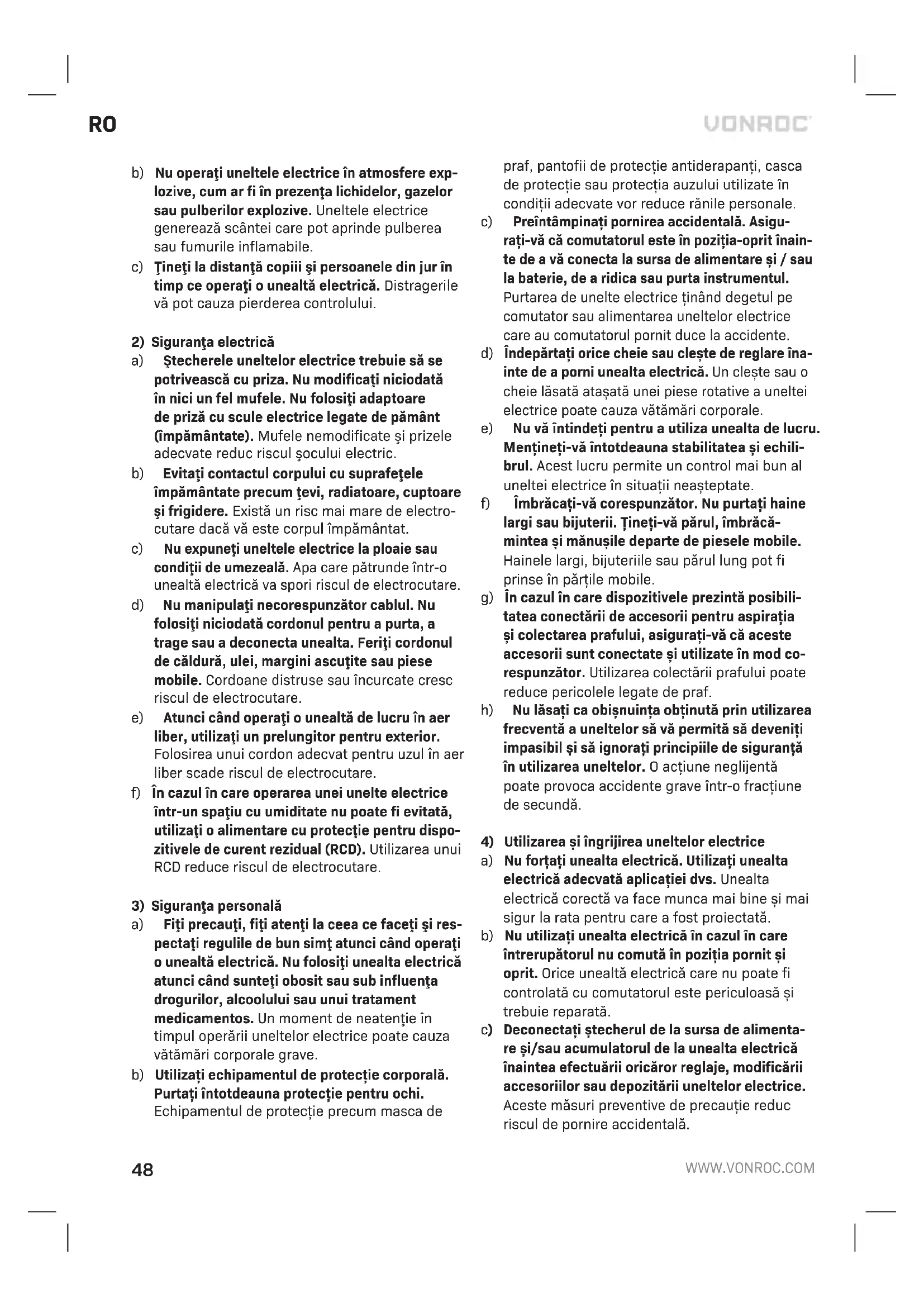

b) Nu operați uneltele electrice în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Uneltele electrice generează scântei care pot aprinde pulperea sau fumurile inflamabile.
c) Tineți la distanță copiii și persoanele din jur în timp ce operați o unealtă electrică. Distragerile vă pot cauza pierderea controlului.
2) Siguranța electrică
a) Ștecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modificați niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodificate și prizele adecvate reduc riscul șocului electric.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocutare dacă vă este corpul împământat.
c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-o unealtă electrică va spori riscul de electrocutare.
d) Nu manipulați necorespunzător cablul. Nu folosiți niciodată cordonul pentru a purta, a trage sau a deconecta unealta. Feriți cordonul de căldură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare.
e) Atunci când operați o unealtă de lucru în aer liber, utilizați un prelungitor pentru exterior. Folosirea unui cordon adecvat pentru uzul în aer liber scade riscul de electrocutare.
f) în cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu protecție pentru dispozitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.
3) Siguranța personală
a) Fiți precauți, fiți atenți la ceea ce faceți și respectați regulile de bun simț atunci când operați o unealtă electrică. Nu folosiți unealta electrică atunci când sunteți obosit sau sub influența drogurilor, alcoolului sau unui tratament medicamentos. Un moment de neatenție în timpul operării uneltelor electrice poate cauza vătămări corporale grave.
b) Utilizați echipamentul de protecție corporală. Purtați întotdeauna protecție pentru ochi. Echipamentul de protecție precum masca de
praf, pantofii de protectie antiderapani, casca de protectie sau protectia auzului utilizate în condiții adecvate vor reduce rănile personale.
c) Preîntâmpinați pornirea accidentală. Asigu-rați-vă că comutatorul este în poziția-oprit înain-te de a vă conecta la sursa de alimentare și / sau la baterie, de a ridica sau purta instrumentul.
Purtarea de unelte electrice ținând degetul pe comutator sau alimentarea uneltelor electrice care au comutatorul pornit duce la accidente.
d) Îndepărtați orice cheie sau clește de reglare înainte de a porni unealta electrică. Un clește sau o cheie lăsată atașată unei piese rotative a uneltei electrice poate cauza vătămări corporale.
e) Nu vă întindeți pentru a utiliza unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili-brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate.
f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcă-mintea și mănușile departe de piesele mobile. Hainele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile.
g) În cazul în care dispositivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuintă obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.
a) Nu forțați unealta electrică. Utilizați unealta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care a fost proiectată.
b) Nu utilizati unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată.
c) Deconectați ștecherul de la sursa de alimentare și/sau accumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modificării accesoriiilor sau depozitării uneltelor electrice. Aceste măsuri preventive de precauție reduc riscul de pornire accidentală.
4) Utilizarea și îngrijirea uneltelor electrice
d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să o utilizeze. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.
e) Efectuați întreținerea uneltelor electrice. Verificați alinierea sau configurarea greșită a pieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute.
f) Păstrați uneltele de tăiat ascuțite și curate.
Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat.
g) Utilizați unealta electrică, accesoriiile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fie efectuată. Folosirea uneltei electrice pentru operații diferite decât acelea destinate pot cauza o situație periculoasă.
h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.
5) Service
a) Prevedeți repararea uneltei de lucru de către o persoană calificată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstrarea în siguranță a uneltei electrice.
AVERTIZĂRI DE SIGURANȚĂ SUPLIMENTARE PENTRU CHEILE FIXE DE IMPACT
- Tineți unealta electrică de suprafețele izolate pentru prindere atunci când efectuați o operație în care dispozitivul de strângere poate atinge cabluri ascunse. Dacă dispozitivele de fixare ating un cablu „sub tensiune”, și părțile metalice expuse ale sculei electrice se vor afla „sub tensiune”, ceea ce poate provoca electrocutarea operatorului.
- Purtati protectii antifonice când efectuati lucrări de găurire cu percuție. Expunerea la zgomot poate determina pierderea auzului.
- Verificați cu atenție priza de impact cu privire la uzură, fisuri sau deteriorări, înainte de instalare.
- Tineți bine unealta.
- Înainte de utilizare, strângeți unealta în mod corect. Această unealtă are un cuplu de ieșire
ridicat și fără o strângere corectă în timpul utilizării, poate interveni pierderea controlului care poate duce la vătămări corporale.
- Tineți mâinile la distanță de părțile rotative.
- Nu atingeti priza de impact, bolțul, piulița sau piesa de lucru imediat după operare. Acestea pot fi extrem de fierbinți și v-ar putea arde pielea.
- Întotdeauna așteptați până când unealta electrică s-a oprit complet înainte de a o așeza jos. Unealta pentru aplicații se poate bloca și cauza pierderea controlului asupra uneltei electrice.
- Asigurați-vă întotdeauna că aveți o stabilitate bună. Asigurați-vă că la utilizarea uneltei la înălțime nu există persoane dedesubt.
- Cuplul de strângere adecvat poate varia în funcție de tipul și dimensiunea bolțului. Verificați cuplul cu o cheie dinamometrică.
11 Asigurați-vă că nu există cabluri electrice, țevi de apă, țevi de gaz etc. care ar putea cauza pericole în cazul în care sunt deteriorate de utilizarea uneltei. Utilizați detectori adecvați pentru a stabili dacă există conducte de alimentare ascunse sau contactați compania de utilități publice cu privire la asistență.
Instrucțiuni de siguranță privind alimentarea electrică Verificați întotdeauna ca tensiunea de la
alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.
- Nu utilizati aparatul în cazul în care cablul de alimentare sau ștecherul este deteriorat sau defect.
- În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit cu un cablu de alimentare special pregătit, disponibil la unitatea de service.
- Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.
2. INFORMAȚII CU PRIVIRE LA MAȘINĂ
Domeniul de utilizare
Mașina este concepută pentru înșurubarea și desfacerea șuruburilor și a bolțurilor, precum și pentru strângerea și desfacerea piulițelor, conform specificațiilor tehnice. Domeniul principal de activitate este în industria autovehiculelor, constructia metalelor sau lucrările pe acoperişuri. Dispozitivul nu este conceput pentru găurire.
SPECIFICATII TEHNICE
| Nr. model IW504AC | |
| Tensiune 230-240V | |
| Frecvență 50Hz | |
| Clasa de protecție Clasa II | |
| Turație la mers în gol 2300/min | |
| Rată de impact în lipsa încărcării | 0-3000/min |
| Mandrină 1/2” square chuck | |
| Cuplu max. 600Nm | |
| Greutate 4,4 kg | |
| Nivelul presiunii sonore LPA 88 dB(A) K=3 dB(A) | |
| Nivelul puterii sonore LWA 99 dB(A), K=3dB(A) | |
| Vibrație 10,32 m/s ^2 K=1,5 m/s ^2 |
Nivelul vibrațiilor
Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni a fost măsurat în conformitate cu un test standardizat precizat în EN 62841-1 și EN 62841-2-2; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate.
- Utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnificativ nivelul de expunere.
- Momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere.
- Emisia de vibrații și emisiile de zgomot în timpul utilizării effective a uneltei electrice poate diferi de valoarea declarată în funcție de modalitățile de utilizare.
- Să se identifice măsurile de siguranță pentru a proteja operatorul, pe baza unei estimări a expunerii în condițiile reale de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi momentele în care unealta este oprită și când este inactivă în afară de timpul pentru declanșare).
Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru.
DESCRIERE
Numerele din text se referă la diagramele de la paginile 2.
- Maşina
- Mâner principal
- Cablu de alimentare
- Comutator pornire/oprire înainte
- Comutator pornire/oprire înapoi
- Carcasă metalică cu capac din cauciuc (pentru a fi folosită ca mâner auxiliar)
- Mandrină cu prindere pătrată 1/2" (12,7 mm)
3. ASAMBLAREA
Demontarea și montarea accesoriiilor
Utilizați numai accesorii de impact de 1/2" (12,7 mm). Accesoriiile fără impact se pot rupe și pot cauza pericole. Inspectați accesoriiul înainte de utilizare pentru a vă asigura că nu conține fisuri.
- Opriti başına
- Scoateți priza din mandrină (7), în cazul în care există.
- Fixați priza nouă pe mandrină (7).
- Verificați dacă priza este atașată în mod cores-punzător.
- Pentru îndepărtarea prizei, pur și simplu trageți-o.
4. OPERAREA
Pornirea și oprirea mașinii și reglarea direcției de rotire (Fig. A)
Comutatorul basculant este utilizat pentru activarea maşinii și selectarea direcției de rotire.
- Prin apăsarea comutatorului pornire / oprire înainte (4), mașina se va activa în direcția înainte, pentru strângerea bolțurilor/piulițelor. Eliberarea comutatorului pornire/oprire înainte (4) va opri mașina.
- Prin apăsarea comutatorului pornire / oprire înapoi (5), mașina se va activa în direcția înapoi, pentru eliberarea bolțurilor/piulițelor. Eliberarea comutatorului pornire/oprire înapoi (5) va opri mașina.
Aşezati maşina numai după ce s-a oprit complet din funcțiune. Nu o aşezati pe o suprafață prăfuită, deoarece particulele de praf pot pătrunde în mecanism.
Utilizare optimă
- Dacă şuruburile/piulițele sunt foarte strânse sau dacă sunt ruginite, folosiți în prealabil o cheie de anvelope adecvată pentru o ușoară slăbire a acestora.
- Se recomandă cu insistență să utilizați mașina de înșurubat cu impact doar pentru slăbirea șuruburilor/piulițelor. Dacă doriți să utilizați mașina de înșurubat cu impact pentru strângerea șuruburilor și a piulițelor, trebuie să utilizați și un limitator de cuplu proiectat în acest scop. În caz contrar, îmbinarea filetată s-ar putea deteriora. Limitatoarele de cuplu se pot achiziționa de la ateliere specializate sau de la furnizori. Înainte de operațiunea de strângere, introduceti cu grijă șurubul/piulița în filete.
- Pentru aplicații specifice, cum ar fi cele din sector autovehiculelor, se impune strângerea bolțurilor/piulițelor la un anumit cuplu. Specificațiile sunt furnizate de către producătorul vehiculului, de exemplu, în manual. Urmați întotdeauna cu atenție aceste instrucțiuni. Cuplul poate fi setat, de exemplu, prin utilizarea unui limitator de cuplu sau a unei dinamometrice (de ex., Vonroc TW501XX).
5. ÎNTRETINEREA
Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și deconectați fișa cablului de alimentare de la priza de rețea.
Curățați regulat carcasa cu o cârpă moale, de preferat după fiecare utilizare. Asigurați-vă că fantele de aerisire sunt lipsite de praf și murdărie. Îndepăratați murdăria persistentă cu o cârpă moale înmuia-tă în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac etc. Astfel de substanțe chimice vor deteriora componentele sintetice.
MEDIU
tele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare.
Numai pentru țările din CE
Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/CE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.
GARANTIE
Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.
Următoarele circumstanțe sunt excluse de la această garanție:
- Reparațiile sau modificările care realizate sau care s-au încercat a fi efectuate de centre de service neautorizate;
- Uzura în condiții normale de utilizare;
- Unealta care a fost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;
- Folosirea unor piese de schimbe neoriginale.
Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.
Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
