Produkttyp	Bärbar avdunstningskylare
Märke	Honeywell
Modell	TC09PM
Användning	Avdunstningskylning med vatten
Strömförsörjning	Nät 230V~50Hz
Kontroll	Rotationsknappar (hastighet, kylning/oscillation)
Fläkt hastigheter	3 hastigheter: Låg (I), Medium (II), Hög (III)
Oscillation	Automatisk, vänster-höger, manuell vertikal justering
Kylläge	Via avdunstning, aktivering via dedikerad knapp
Vattennivåindikator	Främre fönster med Min- och Max-markeringar
Behållarkapacitet	Specificeras ej (fyll till Max-markeringen)
Kylsystem	Avtagbar bikakefilter (honeycomb)
Hjul	Ja, för förflyttning
Påfyllningslucka	På apparatens baksida
Tömningspluggen	Ja, i nedre delen
Bakre galler	Avtagbart för åtkomst till bikakefiltret
Underhåll	Regelbunden rengöring av behållare och bikakefilter
Säkerhet	Koppla ur före underhåll; använd inte smutsigt eller salt vatten
Medföljande tillbehör	Bruksanvisning och säkerhetsguide
Ursprung	Tillverkad i Kina

Vanliga frågor - TC09PM HONEYWELL

Hur startar jag kylläget?

Fyll först vattenbehållaren till Max-markeringen, vrid sedan KYLNING-knappen till PÅ. Se till att pumpen är nedsänkt och vänta tills bikakefiltret är väl genomblött.

Varför kyler apparaten inte tillräckligt?

Kontrollera vattennivån: den måste vara över minimum. Rengör bikakefiltret om det är igensatt av mineralavlagringar. Se till att rummet är väl ventilerat (avdunstning kräver luftomsättning).

Hur rengör jag vattenbehållaren?

Koppla ur apparaten, ta bort tömningspluggen, töm vattnet, skölj sedan med rent vatten. Torka av ytan med en fuktig trasa. Gör detta minst en gång i veckan.

Hur rengör jag bikakekylsystemet?

Koppla ur apparaten, ta bort bakre gallret och ta ut bikakefiltret. Skölj det med rent vatten och låt torka innan du sätter tillbaka det. Rengör varannan månad eller oftare vid behov.

Kan man använda kranvatten?

Ja, men i områden med mycket kalkhaltigt vatten kan avlagringar bildas. Det rekommenderas att använda avjoniserat vatten eller rengöra bikakefiltret oftare.

Oscillationen fungerar inte, vad gör jag?

Kontrollera att OSCILLATION-knappen är aktiverad. Om persiennerna är blockerade, vrid dem försiktigt för hand. Om problemet kvarstår, kontakta kundtjänst.

Hur förvarar jag apparaten på vintern?

Töm helt behållaren och bikakefiltret. Rengör allt och torka det. Förvara på en torr plats skyddad från direkt solljus.

Varför finns det vattendroppar på gallren?

Det indikerar att vattennivån är för hög. Överskrid inte Max-markeringen vid påfyllning. Töm lite vatten om det behövs.

Fläkten snurrar men kylningen aktiveras inte

Kontrollera att KYLNING-knappen är i PÅ och att behållaren har tillräckligt med vatten. Om pumpen är blockerad, rengör bikakefiltret och behållaren.

Var sitter tömningspluggen?

Den sitter i apparatens nedre del. Ta bort den för att tömma behållaren. Sätt tillbaka den efter rengöring.

BRUKSANVISNING TC09PM HONEYWELL

SE Portabel Evaporativ Luftkylare Luftkylare Användarmanual

Läs och spara dessa instruktioner innan användning

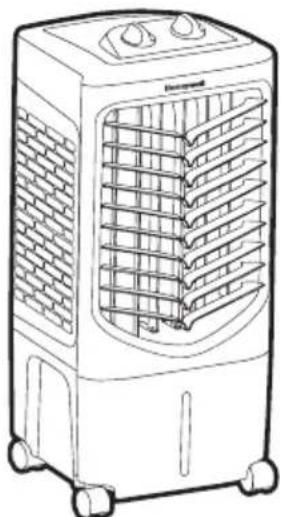

1) Kontrollpanel 6) Avloppspropp
2) Lameller 7) Sidogaller
3) Vattennivämätare 8) Honeycomb kylmedia
4) Hjul 9) Elsladd och kontakt
5) Dörr till vattenfyllningen

VARNING -- LÄS OCH SPARA LUFTKYLARENS SÄKERHETS- & UNDERHÅLLSGUIDE OCH ANVÄNDARMANUAL INNAN DU ANVÄNDER DENNA PRODUKT. BORTSEENDE FRÅN DESSA INSTRUKTIONER KAN LEDA TILL SKADA OCH/ELLER FÖRSÄMRA DESS FUNKTION OCH OGILTIGGÖRA GARANTIN. OM DET FINNS NÅGON MOTSÄGELSE MELLAN INNEHÅLLET I DEN ENGELSKA VERSIONEN OCH EN ÖVERSÄTTNING, SKALL DEN ENGELSKA VERSIONEN HA FÖRETRÄDE.

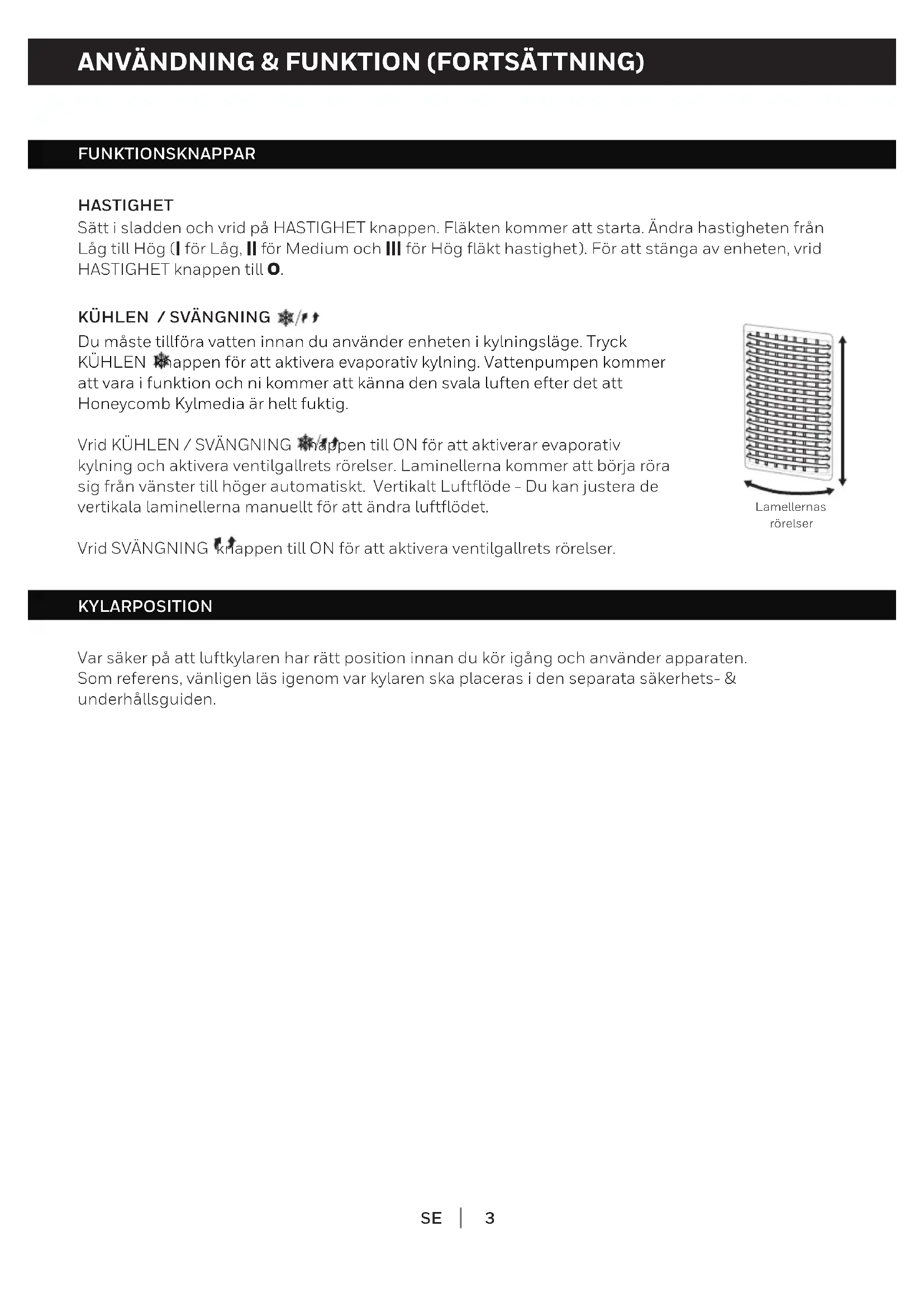

KONTROLLPANEL

OOFF II III * / *

Sätt i sladden och vrid på HASTIGHET knappen. Fläkten kommer att starta. Ändra hastigheten från Låg till Hög (I för Låg, II för Medium och III för Hög fläkt hastighet). För att stänga av enheten, vrid HASTIGHET knappen till 0.

KÜHLEN / SVÄNGNING \*/

Du måste tillföra vatten innan du använder enheten i kylningsläge. Tryck KÜHLEN knappen för att aktivera evaporativ kylning. Vattenpumpen kommer att vara i funktion och ni kommer att känna den svala luften efter det att Honeycomb Kylmedia är helt fuktig.

Vrid KÜHLEN / SVÄNGNING knappen till ON för att aktiverar evaporativ kylning och aktivera ventilgallrets rörelser. Laminellerna kommer att börja röra sig från vänster till höger automatiskt. Vertikalt Luftflöde - Du kan justera de vertikala laminellerna manuellt för att ändra luftflödet.

Vrid SVÄNGNING knappen till ON för att aktivera ventilgallrets rörelser.

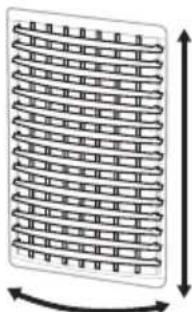

Lamellernas rörelser

KYLARPOSITION

Var säker på att luftkylaren har rätt position innan du kör igång och använder apparaten. Som referens, vänligen läs igenom var kylaren ska placeras i den separata säkerhets- & underhållsguiden.

VATTENPÅFYLLNING

WARNING:

Dra ur sladden innan du tömmer eller fyller vattentanken.

Öppna tanken för vattenfyllning på baksidan av apparaten.

Vattennivåmätaren finns på sidan av enheten. Fyll vattentanken när vattennivån är låg. Fyll inte vatten över "Max." vattennivåmärket för att undvika att vattendroppar samlas på luftintaget.Kontrollera vattennivån i tanken innan ni använder COOL funktionen. Var säker på att vattnet i tanken är över minimum vattennivåstrecket. Om du använder apparaten med COOL funktion och för lite vatten så kan pumpen gå sönder.

OBS: Vattenkapaciteten hänvisar till den totala volymen av vatten som luftkylningsvattentanken och vattendistributionssystemet innehåller totalt. Vattenkapaciteten i tanken vid "Max." indikatornivå kan vara lägre än den vattenkapaciteten som luftkylaren har.

VARNING: Fyll inte vattentanken med smutsigt vatten eller saltvatten. Det kan skada enheten och Honeycomb-mediet.

Dörr till vattentanken

RENGÖRING & TÖMNING AV VATTENTANKEN

Nedan finner du instruktioner om hur du rengör och underhåller din luftkylare. Om kylaren inte ska användas för en längre tidsperiod, referar vi till LAGRINGS & UNDERHÅLLS RIKTLINJERNA i den separate Säkerhets & Underhålls Guiden.

WARNING:

Stäng av enheten innan du rengör enheten och koppla ur eluttaget.

• Flytta apparaten till ett ställe där du kan tömma vatten. Ta bort avloppsproppen som finns i botten av apparaten. Vänta tills tanken har tömts.
• Fyll vattentanken med rent vatten och töm igen helt och hållet. Rengör vattentanken med diskmedel eller en fuktig trasa och skölj noggrant.
• Använd en fuktig duk att ta bort smuts och damm från apparatens utsida. Använd aldrig kemikalier för att rengöra denna apparat.
• När apparaten inte används, lagra den på ett torrt ställe i skydd från direkt solljus.

ANVÄNDNING & FUNKTION (FORTSÄTTNING)

RENGÖRING BIKAKEFORMAT KYLNINGSMEDIA

WARNING:

Innan du rengör apparaten, stäng av den helt och dra ur sladden.

• Apparaten levereras bikakeformat kylningsmedia.
- Det bikakeformade kylningsmediet är placerade inuti den bakre grillen. Se bild 1 för instruktioner om hur man tar bort dem från apparaten för rengöring och underhåll.
- Använd inte apparaten med vatten som inte är färskt. Du måste tömma vattentanken och fylla på nytt färskt vatten, speciellt om tanken inte har rengjorts på senaste tiden.
- Om du tömmer vattentanken och fyller på med färskt vatten åtminstone en gång i veckan reduceras de ansamlade mineralerna. Om mineraler ansamlas på kylmedian, bör kylmediat tas bort och tvättas med färskvatten. Mediat måste rengöras varannan månad eller oftare, beroende på omständigheterna.
- För bästa resultat, låt kylmediat torka efter varje användning genom att stänga av kylfunktionen 15 minuter innan du stänger av apparaten.

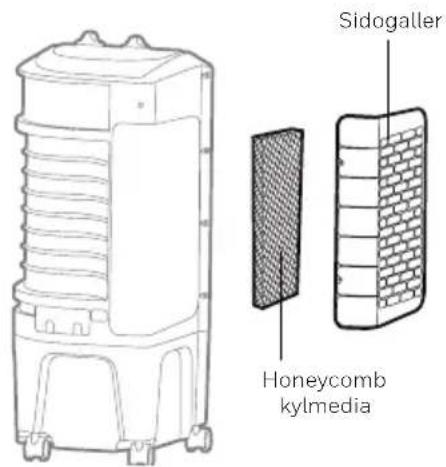

Borttagning bikakeformat kylningsmedia:

1. Ta bort alla skruvar från luftkylarens (Air Cooler) sidogaller, dra försiktigt ut sidogallret från kylaren.
2. Skölj av den sidogrill med rent vatten och låt det torka innan du sätter tillbaka det igen.
3. Dra försiktigt ut det bikakeformade kylningsmediet från den bikakeramen.
4. Ta bort skruvarna från basen av ramen och låt kylmediat glida ur apparaten. Byt ut median eller rengör med vatten och en fuktig trasa om så behövs.

WARNING: SÄTT INTE PÅ Luftkylaren när den bakre ramen är borttagen från apparaten, eller om de båda inte är fastskruvade ordentligt. Om du sätter på apparaten så kan du riskera allvarliga skador eller elektriska stötar.

Bild 1:

© 2020 JIMATEK Limited. Ala rättigheter reservende. Honeywell Varumärket går under licens från Honeywell International Inc. Honeywell International Inc. är inte ansvariga för representation eller garantier för denne produkt. Denna produkt har konstrueras av Airtek Int'l Corp. Ltd. (dotterbolag till JIMATEK Ltd.).

IT

Made in P.R.C
