TC09PM - Draagbare airconditioner HONEYWELL - Gratis gebruiksaanwijzing en handleiding

Type product	Draagbare verdampingsluchtkoeler
Merk	Honeywell
Model	TC09PM
Gebruik	Koeling door waterverdamping
Voeding	Netvoeding 230V~50Hz
Bediening	Draaiknoppen (snelheid, koeling/oscillatie)
Ventilatorsnelheden	3 snelheden: Laag (I), Middel (II), Hoog (III)
Oscillatie	Automatisch, links-rechts, handmatige verticale verstelling
Koelmodus	Door verdamping, inschakelen via speciale knop
Waterpeilindicator	Voorindicatie met markeringen Min en Max
Reservoircapaciteit	Niet gespecificeerd (vullen tot Max-markering)
Koelsysteem	Verwijderbare honingraat (honeycomb)
Wieltjes	Ja, voor verplaatsing
Vuldeur	Aan de achterkant van het apparaat
Afvoerdop	Ja, aan de onderkant
Achterrooster	Verwijderbaar voor toegang tot de honingraat
Onderhoud	Regelmatige reiniging van het reservoir en de honingraat
Veiligheid	Uitschakelen voor onderhoud; geen vuil of zout water gebruiken
Meegeleverde accessoires	Gebruiksaanwijzing en veiligheidsgids
Herkomst	Gemaakt in China

Veelgestelde vragen - TC09PM HONEYWELL

Hoe schakel ik de koelmodus in?

Vul eerst het waterreservoir tot aan de Max-markering, draai vervolgens de KOELING knop op ON. Zorg ervoor dat de pomp ondergedompeld is en wacht tot de honingraat goed doorweekt is.

Waarom koelt het apparaat niet voldoende?

Controleer het waterpeil: dit moet boven het minimum zijn. Reinig de honingraat als deze verstopt is door mineraalafzettingen. Zorg voor goede ventilatie in de ruimte (verdamping vereist luchtverversing).

Hoe reinig ik het waterreservoir?

Haal de stekker uit het stopcontact, verwijder de afvoerdop, leeg het water, spoel daarna met schoon water. Veeg het oppervlak af met een vochtige doek. Voer deze handeling minimaal één keer per week uit.

Hoe reinig ik het honingraatkoelsysteem?

Haal de stekker uit het stopcontact, verwijder het achterrooster en haal de honingraat eruit. Spoel deze af met schoon water en laat drogen voordat u hem terugplaatst. Reinig om de twee maanden of vaker indien nodig.

Kan ik kraanwater gebruiken?

Ja, maar in gebieden waar het water erg kalkhoudend is, kunnen zich afzettingen vormen. Het wordt aanbevolen om gedemineraliseerd water te gebruiken of de honingraat vaker te reinigen.

De oscillatie werkt niet, wat moet ik doen?

Controleer of de OSCILLATIE knop is ingeschakeld. Als de lamellen vastzitten, draai ze dan voorzichtig met de hand. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe berg ik het apparaat op in de winter?

Maak het reservoir en de honingraat volledig leeg. Reinig het geheel en droog het. Bewaar op een droge plaats, uit de buurt van direct zonlicht.

Waarom zitten er waterdruppels op de roosters?

Dit duidt op een te hoog waterpeil. Overschrijd de Max-markering niet tijdens het vullen. Tap wat water af indien nodig.

De ventilator draait maar de koeling wordt niet geactiveerd

Controleer of de KOELING knop op ON staat en of het reservoir voldoende water bevat. Als de pomp vastzit, reinig dan de honingraat en het reservoir.

Waar zit de afvoerdop?

Deze bevindt zich aan de onderkant van het apparaat. Verwijder hem om het reservoir te legen. Plaats hem terug na reiniging.

GEBRUIKSAANWIJZING TC09PM HONEYWELL

NL Draagbare Evaporatie Luchtkoeler Gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig en bewaar deze goed

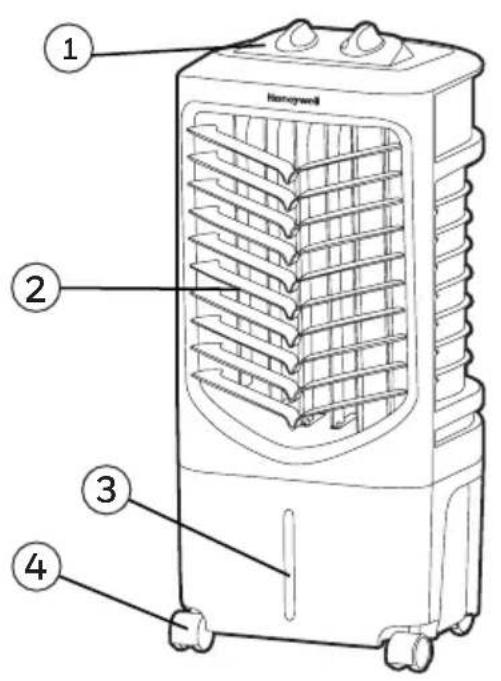

1) Controle paneel 6) Aftapplug
2) Ventilatie 7) Rooster aan de zijkant
3) Waterniveau indicator 8) Honeycomb koeling media
4) Wielen 9) Snoer en stekker
5) Deur Vullen met Water

LET OP. LEES EN BEWAAR DE VEILIGHEIDSVOORSCHRIFTEN, ONDERHOUDSVOORSCHRIFTEN EN DE GEBRUIKSAANWIJZING ALVORENS U DIT PRODUCT GAAT GEBRUIKEN. ALS U DIT NIET DOET EN DE VOORSCHRIFTEN NIET IN ACHT NEEMT KAN DIT SCHADE AANRICHTEN AAN HET APPARAAT EN VERVALT UW GARANTIE. ONVERMINDERD HET VOORGAANDE IS DE ENGELSE VERSIE EN INTERPRETATIE GELDIG IN HET GEVAL ER SPRAKE IS VAN EEN CONFLICT OF INCONSISTENTIE TUSSEN DE ENGELSE VERSIE VAN DEZE OVEREENKOMST EN EEN ANDERE, VERTAALDE VERSIE VAN DEZE OVEREENKOMST.

CONTROLE PANEEL

OOFF II III * / *

Pictogrammen op display:

Uit knop

I = Laag

Draa

|| = Medium

Koel

III = Hoog

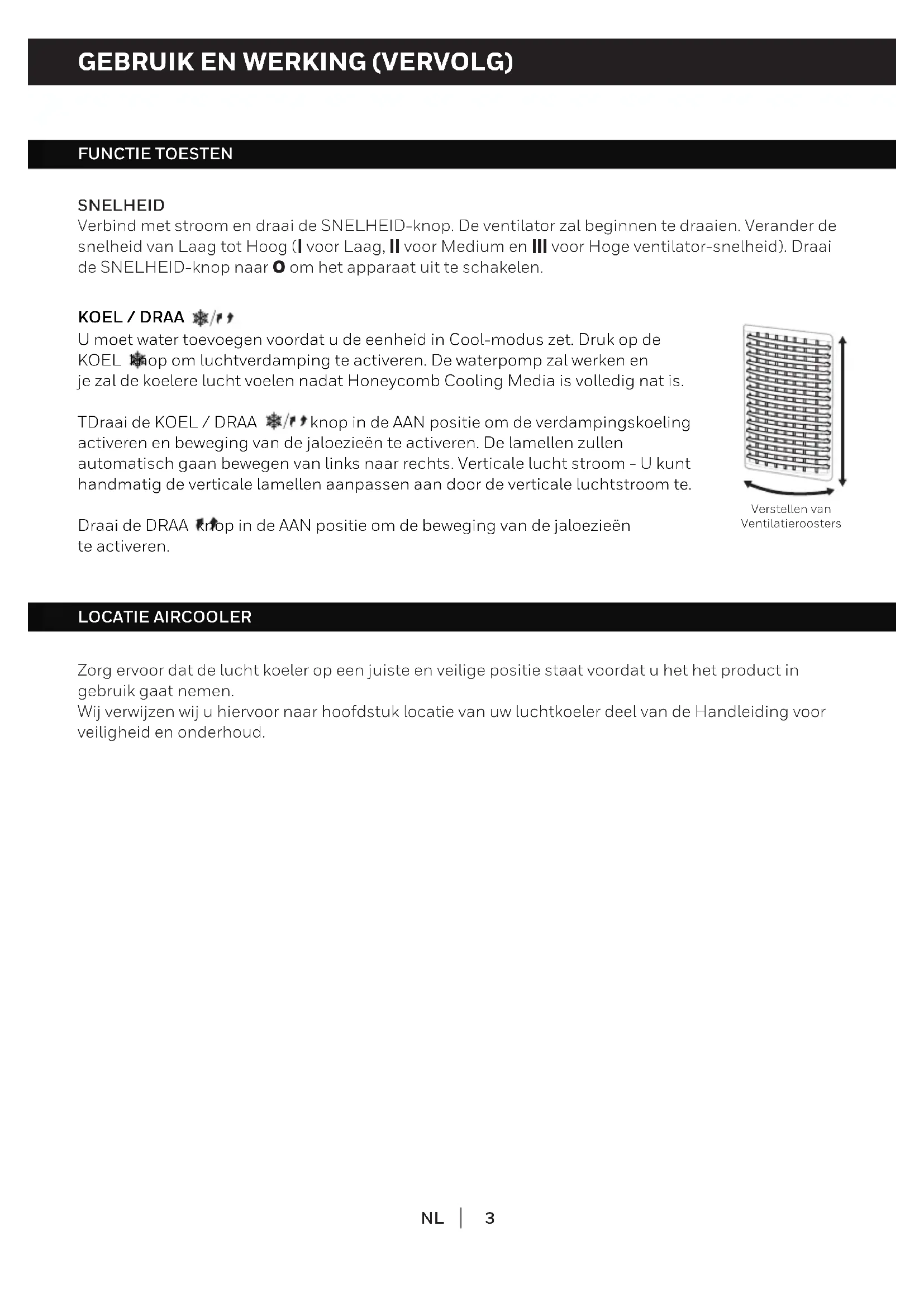

FUNCTIE TOESTEN

SNELHEID

Verbind met stroom en draai de SNELHEID-knop. De ventilator zal beginnen te draaien. Verander de snelheid van Laag tot Hoog (I voor Laag, II voor Medium en III voor Hoge ventilator-snelheid). Draai de SNELHEID-knop naar O om het apparaat uit te schakelen.

KOEL / DRAA

U moet water toevoegen voordat u de eenheid in Cool-modus zet. Druk op de KOEL op om luchtverdamping te activeren. De waterpomp zal werken en je zal de koelere lucht voelen nadat Honeycomb Cooling Media is volledig nat is.

TDraai de KOEL / DRAA */*, knop in de AAN positie om de verdampingskoeling activeren en beweging van de jaloezieën te activeren. De lamellen zullen automatisch gaan bewegen van links naar rechts. Verticale lucht stroom - U kunt handmatig de verticale lamellen aanpassen aan door de verticale luchtstroom te.

Draai de DRAA Knop in de AAN positie om de beweging van de jaloezieën te activeren.

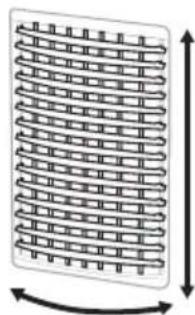

Verstellen van Ventilatieroosters

LOCATIE AIRCOOLER

Zorg ervoor dat de lucht koeler op een juiste en veilige positie staat voordat u het het product in gebruik gaat nemen.

Wij verwijzen wij u hiervoor naar hoofdstuk locatie van uw luchtkoeler deel van de Handleiding voor veiligheid en onderhoud.

VULLEN MET WATER

LET OP:

Verwijder de stekker uit het stopcontact voordat u de watertank leeg maakt of vult met water.

Open de Water Vul lade gelegen aan de achterzijde van het toestel.

De indicator voor het Waterniveau bevindt zich aan de achterzijde van het apparaat. Vul het waterreservoir wanneer deze laag is en vul niet boven het maximale niveau. Controleer het waterpeil in de tank voordat u de cool functie aan zet. Zorg er altijd voor dat het waterniveau in de tank boven het minimum ligt om zo problemen met de waterpomp te voorkomen.

OPMERKING: De waterinhoud heeft betrekking op de totale hoeveelheid water die kan worden opgenomen in de luchtkoeler watertank en water distributiesysteem. De watercapaciteit in de tank op de "Max." Indicator niveau kan lager zijn dan de werkelijke waterinhoud van de lucht koeler.

WAARSCHUWING: Vul de watertank niet met vuil water of zout water. Dit kan schade veroorzaken aan de unit en de Honeycomb media.

Hieronder vindt u instructies over hoe te reinigen van uw luchtkoeler en deze te onderhouden. Als de koeler voor een lange periode niet wordt gebruikt verwijzen wij u naar de OPSLAAN & ONDERHOUDSRICHTLIJNEN die zich in de afzonderlijke Handleiding voor veiligheid en onderhoud bevind.

WAARSCHUWING:

Voordat u het apparaat schoonmaakt, schakelt u het apparaat UIT en trekt u de stekker uit het stopcontact.

• Plaats het apparaat op een plek waar u het water makkelijk kunt verwijderen en verwijder de aftapplug aan de onderkant van de unit en laat de tank volledig leeg lopen.
• Hervul nu de watertank in zijn geheel en laat deze weer volledig leeg lopen.
• Gebruik een vochtige zachte doek om stof en vuil van uw aircooler te verwijderen. Gebruik geen bijtende schoonmaakmiddelen of schoonmaakmiddelen met chemicaliën.
• Als u de aircooler niet gebruikt berg deze dan op in een droge ruimte en vermijd direct zonlicht.

alvorens het apparaat te reinigen zet u deze in de OFF stand en verwijderd u de stekker uit het stopcontact.

• Het apparaat is voorzien van een Honeycomb-koelmedia.
• Het Honeycomb-koelmedia bevinden zich in het achterste rooster. Zie figuur 1 voor instructies om deze los te maken zodat u deze kunt reinigen en onderhouden.
• Gebruik uw aircooler niet in de cool modus als de watertank vuil is en/of voorzien is van vies en oud water. U laat de watertank eerst leeglopen en vult deze met vers schoon water. Vooral als de tank voor langere tijd niet is schoon gemaakt!
• De reinigingsfrequentie voor de Honeycomb cooling media hangt af van de lokale water kwaliteit. In een omgeving waar het water veel minerale en kalk bevat kunnen deze zich gaan opbouwen op de Honeycomb cooling media en wordt de luchtstroming hier door beperkt. De watertank leeg laten lopen en vullen met schoon water zal dan zeker 1 x per week nodig zijn om dit tot een minimum te brengen. Als ze zich blijven hechten aan de Honeycomb cooling media dient u ook deze tenminste minimaal 1 maal in de twee maanden te reinigen.
• Voor de beste resultaten laat u de honingraat-koelmedia na elk gebruik drogen door de koeler uit te schakelen functie 15 minuten voordat u het apparaat uitschakelt.

De Honeycomb Cooling Media Verwijderen:

1. Verwijder alle schroeven van het rooster aan de zijkant van de luchtkoeler, trek het rooster voorzichtig uit de koeler.
2. Spoel het achterste rooster schoon met schoon water en laat drogen voordat u het terugplaatst in de eenheid.
3. Trek de Honeycomb-koelmedia voorzichtig uit het Honeycomb-frame.
4. Vervang of reinig media met water en een vochtige doek.

WAARSCHUWING: zet de aircooler niet aan als voor/achter frame verwijderd is of niet helemaal vast zit. Dit kan tot zeer erenstig letsel leiden en een gevaarlijke electronische schok veroorzaken.

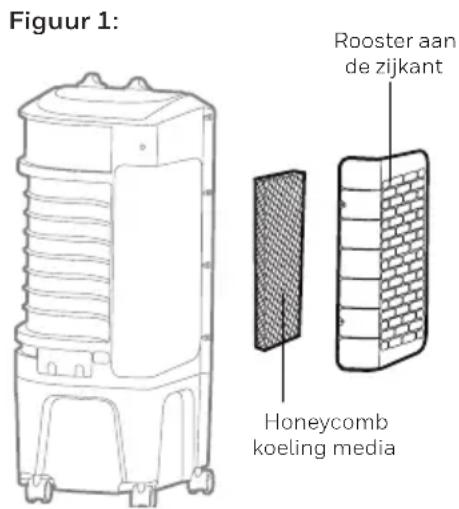

Figuur 1: Rooster aan de zijkant Honeycomb koeling media

1 2 3 4

© 2020 JMATEK Limited. Alle rechten voorbehouden. De Honeywell handelsmerk wordt gebruikt onder licentie van Honeywell International Inc. Honeywell International Inc. doot geen verkaringen of garanties met betrekking tot dit product. Dit product wordt vervaardigd door Airtak Int'l Corp. Ltd. (dochterondereming van JMATEK Ltd.).
