Produkttyp	Tragbarer Verdunstungsluftkühler
Marke	Honeywell
Modell	TC09PM
Verwendung	Kühlung durch Wasserverdunstung
Stromversorgung	Netz 230V~50Hz
Steuerung	Drehknöpfe (Geschwindigkeit, Kühlung/Oszillation)
Ventilatorgeschwindigkeiten	3 Stufen: Niedrig (I), Mittel (II), Hoch (III)
Oszillation	Automatisch, links-rechts, manuelle vertikale Einstellung
Kühlmodus	Verdunstung, Aktivierung über dedizierten Knopf
Wasserstandsanzeige	Frontanzeige mit Min- und Max-Markierungen
Tankkapazität	Nicht angegeben (bis zur Max-Markierung füllen)
Kühlsystem	Herausnehmbare Wabe (honeycomb)
Rollen	Ja, zum Bewegen
Einlässige Klappe	An der Rückseite des Geräts
Ablassstopfen	Ja, im unteren Teil
Rückgitter	Abnehmbar für Zugang zur Wabe
Wartung	Regelmäßige Reinigung von Tank und Wabe
Sicherheit	Vor Wartung vom Netz trennen; kein schmutziges oder salziges Wasser verwenden
Mitgeliefertes Zubehör	Bedienungsanleitung und Sicherheitshinweise
Herkunft	Hergestellt in China

Häufig gestellte Fragen - TC09PM HONEYWELL

Wie schalte ich den Kühlmodus ein?

Füllen Sie zuerst den Wassertank bis zur Max-Markierung, dann drehen Sie den Knopf KÜHLUNG auf EIN. Stellen Sie sicher, dass die Pumpe eingetaucht ist, und warten Sie, bis die Wabe gut durchnässt ist.

Warum kühlt das Gerät nicht genug?

Überprüfen Sie den Wasserstand: Er muss über dem Minimum liegen. Reinigen Sie die Wabe, wenn sie durch Mineralablagerungen verstopft ist. Stellen Sie sicher, dass der Raum gut belüftet ist (Verdunstung erfordert Luftaustausch).

Wie reinige ich den Wassertank?

Trennen Sie das Gerät vom Netz, entfernen Sie den Ablassstopfen, leeren Sie das Wasser, spülen Sie es mit klarem Wasser aus. Wischen Sie die Oberfläche mit einem feuchten Tuch ab. Führen Sie diesen Vorgang mindestens einmal pro Woche durch.

Wie reinige ich das Wabenkühlsystem?

Trennen Sie das Gerät vom Netz, entfernen Sie das Rückgitter und nehmen Sie die Wabe heraus. Spülen Sie sie mit klarem Wasser ab und lassen Sie sie trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie alle zwei Monate oder öfter bei Bedarf.

Kann ich Leitungswasser verwenden?

Ja, aber in Regionen mit sehr kalkhaltigem Wasser können sich Ablagerungen bilden. Es wird empfohlen, entmineralisiertes Wasser zu verwenden oder die Wabe häufiger zu reinigen.

Die Oszillation funktioniert nicht, was tun?

Überprüfen Sie, ob der Knopf OSZILLATION aktiviert ist. Wenn die Lamellen blockiert sind, drehen Sie sie vorsichtig von Hand. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie lagere ich das Gerät im Winter?

Entleeren Sie den Tank und die Wabe vollständig. Reinigen Sie alles und trocknen Sie es. Lagern Sie es an einem trockenen Ort ohne direkte Sonneneinstrahlung.

Warum sind Wassertropfen an den Gittern?

Das deutet auf einen zu hohen Wasserstand hin. Überschreiten Sie beim Befüllen nicht die Max-Markierung. Lassen Sie bei Bedarf etwas Wasser ab.

Der Ventilator läuft, aber die Kühlung aktiviert sich nicht

Überprüfen Sie, ob der Knopf KÜHLUNG auf EIN steht und ob der Tank ausreichend Wasser enthält. Wenn die Pumpe blockiert ist, reinigen Sie die Wabe und den Tank.

Wo befindet sich der Ablassstopfen?

Er befindet sich im unteren Teil des Geräts. Entfernen Sie ihn, um den Tank zu entleeren. Setzen Sie ihn nach der Reinigung wieder ein.

BEDIENUNGSANLEITUNG TC09PM HONEYWELL

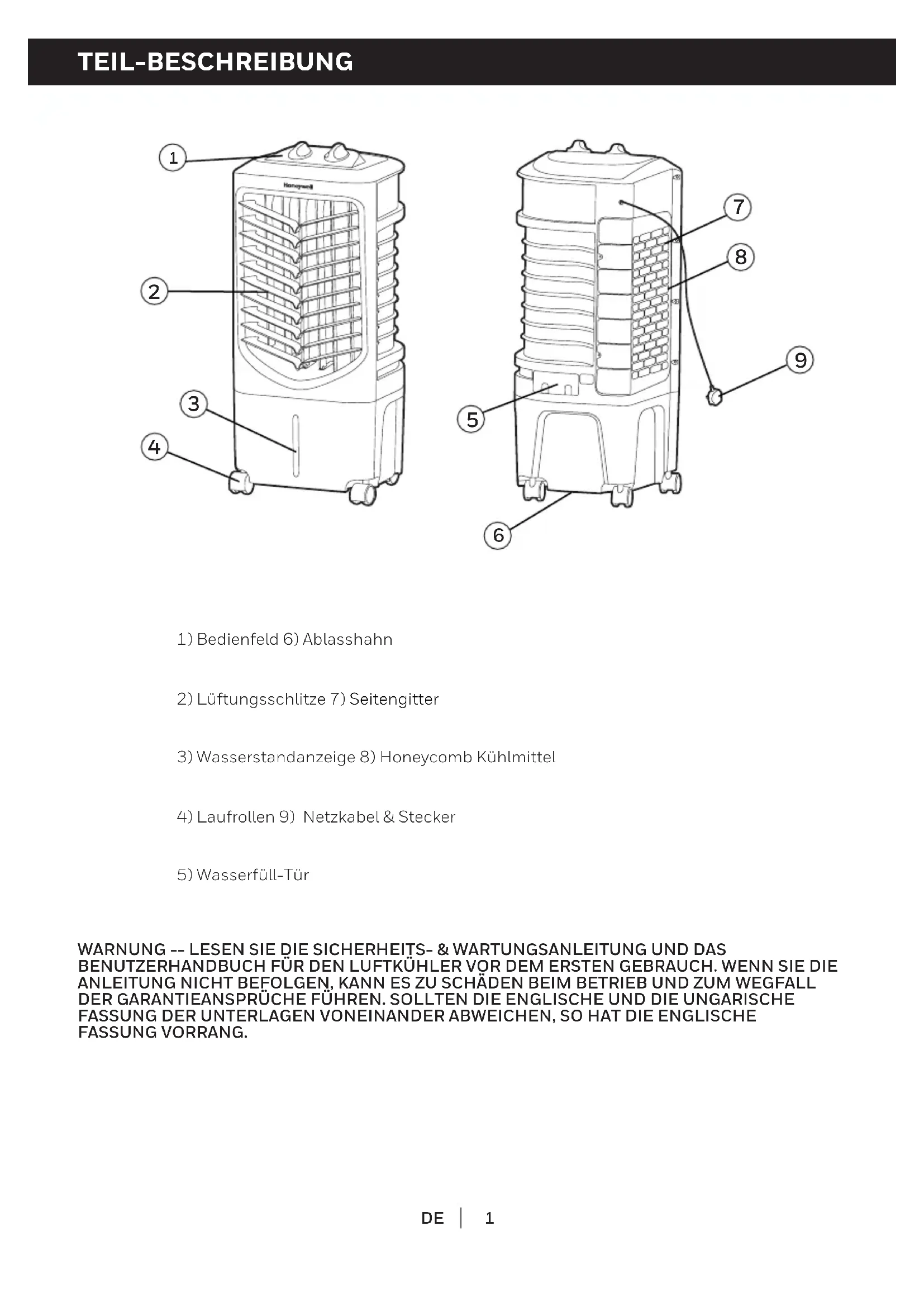

DE Tragbare Verdunstungs Luftkühler Benutzerhandbuch

Lesen sie die anleitung vor dem gebrauch und heben sie sie auf

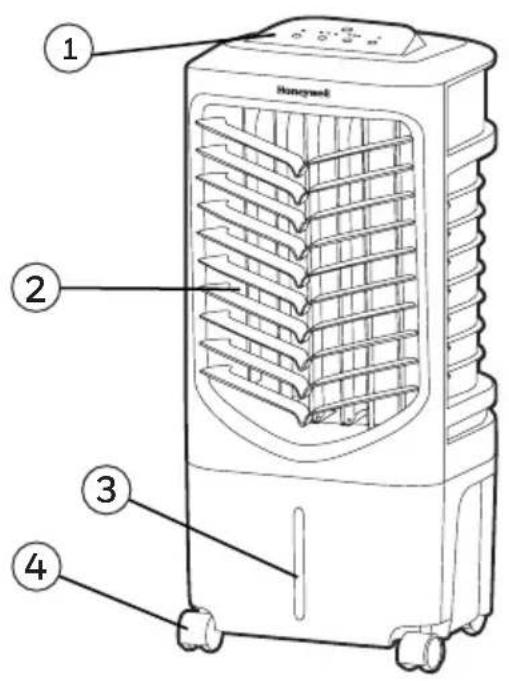

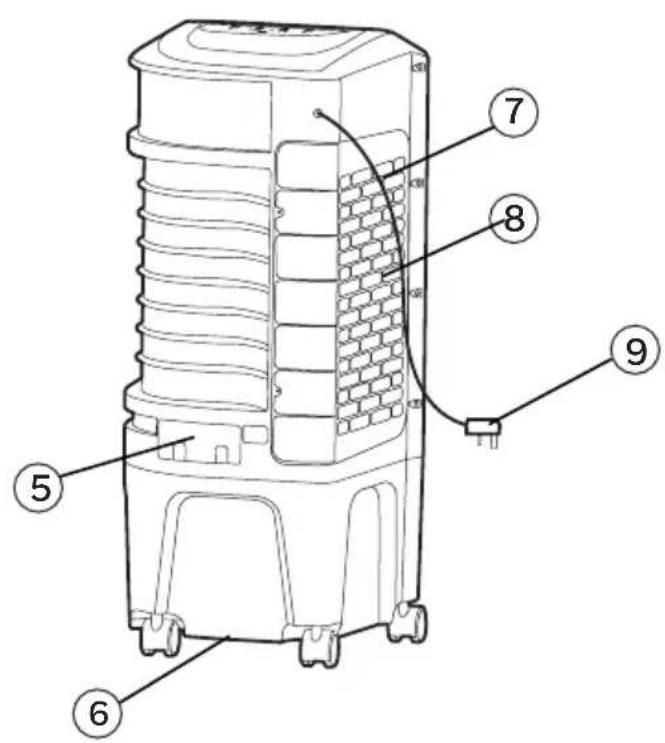

1) Bedienfeld 6) Ablasshahn
2) Lüftungsschlitze 7) Seitengitter
3) Wasserstandanzeige 8) Honeycomb Kühlmittel
4) Laufrollen 9) Netzkabel & Stecker
5) Wasserfüll-Tür

WARNUNG -- LESEN SIE DIE SICHERHEITS- & WARTUNGSANLEITUNG UND DAS BENUTZERHANDBUCH FÜR DEN LUFTKÜHLER VOR DEM ERSTEN GEBRAUCH. WENN SIE DIE ANLEITUNG NICHT BEFOLGEN, KANN ES ZU SCHÄDEN BEIM BETRIEB UND ZUM WEGFALL DER GARANTIEANSPRÜCHE FÜHREN. SOLLTEN DIE ENGLISCHE UND DIE UNGARISCHE FASSUNG DER UNTERLAGEN VONEINANDER ABWEICHEN, SO HAT DIE ENGLISCHE FASSUNG VORRANG.

BEDIENFELD

OOFF II III * / *

Symbole auf dem Bildschirm

Ausschalten

I = Niedrig

Schwingen

|| = Medium

Kühlen

III = Hoch

FUNKTIONSKNÖPFE

GESCHWINDIGKEIT

Stellen Sie eine Verbindung mit der Stromversorgung her und drehen Sie den Regler für GESCHWINDIGKEIT. Der Ventilator wird starten. Ändern Sie die Geschwindigkeit von niedrige bis hoch (I für niedrige, II für medium und III für hoch Geschwindigkeit). Um das Gerät auszuschaltenSide Grill, drehen Sie den GESCHWINDIGKEIT auf 0.

KÜHLEN / SCHWINGEN

Sie müssen Wasser einfüllen, bevor Sie das Gerät im Kühl-Modus betreiben. Drücken Sie den KÜHLEN Knopf um die Verdunstungskühlung zu aktivieren. Die Wasserpumpe wird in Gang gesetzt, und sobald das Honeycomb-Kühlmittel befeuchtet ist, fühlen Sie die kühlere Luft.

Drehen Sie den KÜHLEN / SCHWINGEN ✉/▶ Regler auf die EIN Position um aktiviert die Verdunstungskühlung und die Bewegung der Lüftungsschlitze zu aktivieren. Die Lüftungsschlitze bewegen sich automatisch beginnen von links nach rechts. Die Einstellung des vertikalen Luftstroms erfolgt manuell, indem Sie die vertikalen Lüftungsschlitze auf die entsprechende Höhe einstellen.

Drehen Sie den SCHWINGEN Regler auf die EIN Position um die Bewegung der Lüftungsschlitze zu aktivieren.

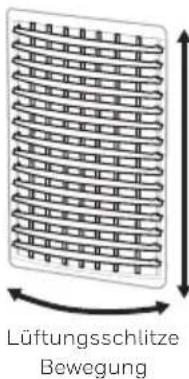

Lüftungsschlitze Bewegung

POSITIONIERUNG DES KÜHLGERÄTS

Stellen Sie sicher, dass der Luftkühler richtig positioniert ist, bevor Sie das Gerät verwenden. Berücksichtigen Sie dabei bitte das Kapitel POSITIONIERUNG DES KÜHLERS (WICHTIG ZU LESEN), in der Sicherheits-& Wartungsanleitung

FÜLLUNG MIT WASSER

WARNUNG:

Entfernen Sie das Gerät vom Stromanschluss, bevor Sie den Wassertank entleeren oder Nachfüllen.

Öffnen Sie das Wasserfüllfach auf der Rückseite des Geräts.

Manuelles Auffüllen des Wassertanks:

Die Wasserstandanzeige befindet sich auf der Vorderseite des Geräts. Füllen Sie den Wassertank nach, wenn der Wasserstand niedrig ist. Nicht über "Max. Wasserstand -Markierung" nachfüllen, um Wassertropfen auf Lamellen zu vermeiden. Überprüfen Sie den Wasserstand im Tank, bevor Sie die KÜHLER-Funktion verwenden. Stellen Sie sicher, dass das Wasser im Tank mindestens über der Marke für den minimalen Wasserstand ist. Wenn das Gerät im Modus KÜHLEN betrieben wird und nicht genug Wasser vorhanden ist, kann es zum Versagen der Pumpe kommen.

HINWEIS: Die Wasserkapazität bezieht sich auf die gesamte Wassermenge, die im Wassertank und Wasserverteilungssystem des Luftkühlers enthalten sein kann. Auch bei maximaler Wasserstandsanzeige, kann die Wassermenge im Tank niedriger sein als der tatsächliche Wasserinhalt des Luftkühlers.

REINIGUNG & TROCKENLEGUNG DES WASSERTANKS

Unten finden Sie die Anleitung, wie Sie Ihren Luftkühler reinigen und warten. Wenn der Kühler für einen längeren Zeitraum nicht verwendet wird, berücksichtigen Sie bitte die Anleitung zur LAGERUNG & WARTUNG in der Sicherheits-& Wartungsanleitung.

WARNUNG:

Bevor Sie das Gerät reinigen, schalten Sie das Gerät aus und trennen Sie es von der Steckdose.

• Bringen Sie das Gerät an einen Ort, an dem das Wasser trocknen kann. Entfernen Sie die Kappe vom Abfluss, der sich an der Unterseite des Geräts befindet. Lassen Sie den Tank leer laufen.
• Füllen Sie den Wassertank mit sauberem Wasser auf und trocknen Sie ihn vollständig.
• Verwenden Sie einen feuchten Lappen, um Schmutz und Staub von der Oberfläche des Geräts zu entfernen. Verwenden Sie nie ätzende Mittel oder Chemikalien, um dieses Produkt zu reinigen.
• Wenn das Gerät nicht im Gebrauch ist, stellen Sie es an einen trockenen Platz außerhalb direkten Sonnenlichts.

REINIGUNG DES HONEYCOMB-KÜHLMEDIUMS

WARNUNG:

Vor der Reinigung des Geräts, schalten Sie es aus und entfernen Sie den Stecker aus der Steckdose.

• Das Gerät wird mit einem Netzfilter und Honeycomb-Kühlmittel geliefert.
• Das Honeycomb-Kühlmedium befindet sich im Seitengitter. Siehe Abbildung 1 für Anleitungen zum Entfernen des Kühlmediums aus dem Gerät zwecks Reinigung und Wartung.
• Starten Sie das Gerät nicht im Kühl-Modus, wenn sich noch altes Wasser im Tank befindet. Sie sollten den Wassertank vorher entleeren und frisch wieder auffüllen, insbesondere-Wasser, wenn der Tank lange nicht gereinigt wurde.
• Wei oft Sie das Honeycomb-Mittel reinigen müssen, hängt ab von den Luft- und Wasserbedingungen vor Ort ab. In Gebieten, wo der Mineralinhalt von Wasser hoch ist, können sich Mineralablagerungen auf den Honeycomb-Kühlmitteln entwickeln und den Luftstrom einschränken. Unter diesen Bedingungen muss der Wassertank einmal wöchentlich getrocknet und mit frischem Wasser gefüllt werden, um Mineralablagerungen zu reduzieren. Wenn Mineralablagerungen auf den Honeycomb-Kühlmittel bleiben, sollte das Mittel unter fließendem Wasser abgewaschen werden. Grundsätzlich sollte das Kühlmittel mindestens alle zwei Monate gereinigt werden.
• Pour obtenir les meilleurs résultats, laisser sécher le système de refroidissement en nid d'abeilles après chaque utilisation en éteignant la fonction REFROIDISSEMENT pendant 15 minutes avant d'éteindre l'appareil.

Entfernen des Honeycomb-Kühlmediums:

1. Entfernen Sie alle Schrauben aus dem Seitengitter des Luftkühlers und ziehen Sie das Seitengitter vorsichtig vom Luftkühler ab.
2. Spülen Sie das Seitengitter mit sauberem Wasser und lassen Sie es trocknen, bevor Sie es wieder am Gerät befestigen.
3. Ziehen Sie vorsichtig das Honeycomb-Kühlmittel aus dem Honeycomb-Rahmen.
4. Ersetzten Sie das Kühlmittel oder reinigen Sie es nach Bedarf mit Wasser oder einem feuchten Lappen.

WARNUNG: BETREIBEN Sie den Luftkühler NICHT, wenn der Hintere Grill vom Luftkühler entfernt wurde oder wenn er lose sitzt. Dabei kann es zu ernsthaften Verletzungen oder einen gefährlichen Elektroschlag kommen.

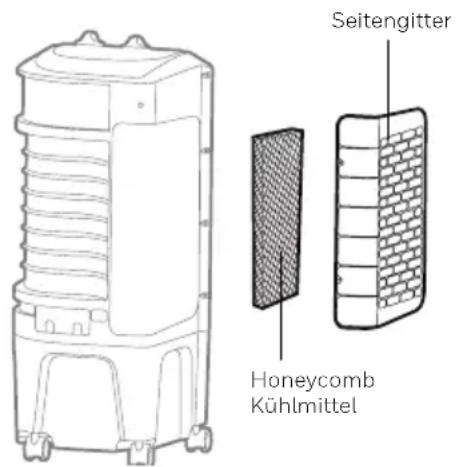

Abbildung 1:

Seitengitter Honeycomb Kühlmittel

Honeywell ① ② ③ ④

Hergestellt in China

© 2020 JMATEK Limited. Alle Rechte vorbehalten. Die Honeywell Handelsmarke wird laut Lizenz unter Honeywell International Inc. Vorwendet. Honeywell International Inc. macht keine Darstellungen oder Garantien in Bezug auf dieses Produkt. Dieses Produkt ist durch Airtek Intl Corp. Ltd. (Tochtergesellschaft der JMATEK Ltd.).
