Tuotetyyppi	Kannettava haihtumisilmäjäähdytin
Merkki	Honeywell
Malli	TC09PM
Käyttötarkoitus	Veden haihtumiseen perustuva jäähdytys
Virtalähde	Verkkovirta 230V~50Hz
Ohjaus	Pyörivät painikkeet (nopeus, jäähdytys/oskillaatio)
Tuulettimen nopeudet	3 nopeutta: alhainen (I), keskitaso (II), korkea (III)
Oskillaatio	Automaattinen, vasen-oikea, manuaalinen pystysäätö
Jäähdytystila	Haihtumisella, aktivointi omalla painikkeella
Vedenkorkeuden ilmaisin	Etuosan mittari Min- ja Max-merkinnöillä
Säiliön tilavuus	Ei määritelty (täytä Max-merkkiin asti)
Jäähdytysjärjestelmä	Irrotettava mehiläispesä (honeycomb)
Pyörät	Kyllä, siirtämistä varten
Täyttöluukku	Laitteen takana
Tyhjennystulppa	Kyllä, alaosassa
Takasäleikkö	Irrotettava pääsyä varten mehiläispesään
Huolto	Säiliön ja mehiläispesän säännöllinen puhdistus
Turvallisuus	Irrota pistoke ennen huoltoa; älä käytä likaista tai suolaista vettä
Toimitukseen sisältyvät tarvikkeet	Käyttöohje ja turvallisuusopas
Alkuperämaa	Valmistettu Kiinassa

Usein kysytyt kysymykset - TC09PM HONEYWELL

Kuinka jäähdytystila kytketään päälle?

Täytä ensin vesisäiliö Max-merkkiin asti, käännä sitten JÄÄHDYTYS-painike ON-asentoon. Varmista, että pumppu on upotettu ja odota, että mehiläispesä on hyvin kastunut.

Miksi laite ei jäähdytä tarpeeksi?

Tarkista vedenpinta: sen on oltava vähimmäistason yläpuolella. Puhdista mehiläispesä, jos se on tukossa mineraalikerrostumista. Varmista, että huone on hyvin tuuletettu (haihtuminen vaatii ilmanvaihtoa).

Kuinka vesisäiliö puhdistetaan?

Irrota laite pistorasiasta, poista tyhjennystulppa, tyhjennä vesi ja huuhtele puhtaalla vedellä. Pyyhi pinta kostealla liinalla. Tee tämä vähintään kerran viikossa.

Kuinka mehiläispesäjäähdytysjärjestelmä puhdistetaan?

Irrota laite pistorasiasta, poista takasäleikkö ja ota mehiläispesä pois. Huuhtele se puhtaalla vedellä ja anna kuivua ennen takaisin laittamista. Puhdista kahden kuukauden välein tai useammin tarvittaessa.

Voiko käyttää hanavettä?

Kyllä, mutta alueilla, joissa vesi on erittäin kalkkipitoista, voi muodostua kerrostumia. On suositeltavaa käyttää demineralisoitua vettä tai puhdistaa mehiläispesä useammin.

Oskillaatio ei toimi, mitä tehdä?

Tarkista, että OSKILLAATIO-painike on aktivoitu. Jos säleiköt ovat jumissa, käännä niitä varovasti käsin. Jos ongelma jatkuu, ota yhteyttä asiakaspalveluun.

Kuinka laite säilytetään talvella?

Tyhjennä säiliö ja mehiläispesä kokonaan. Puhdista ja kuivaa ne. Säilytä kuivassa paikassa suoralta auringonvalolta suojattuna.

Miksi ritilöillä on vesipisaroita?

Se osoittaa, että vedenpinta on liian korkea. Älä ylitä Max-merkkiä täytettäessä. Tyhjennä hieman vettä tarvittaessa.

Tuulettimen pyörii, mutta jäähdytys ei aktivoidu

Tarkista, että JÄÄHDYTYS-painike on ON-asennossa ja että säiliössä on riittävästi vettä. Jos pumppu on tukossa, puhdista mehiläispesä ja säiliö.

Missä tyhjennystulppa sijaitsee?

Se sijaitsee laitteen alaosassa. Poista se säiliön tyhjentämiseksi. Aseta se takaisin puhdistuksen jälkeen.

KÄYTTÖOHJE TC09PM HONEYWELL

FI Siirrettävät Höyrystävät Ilmanjäähdyttimet Käyttäjän Opas

Lue ohjeet ennen käyttöä ja säästä ne

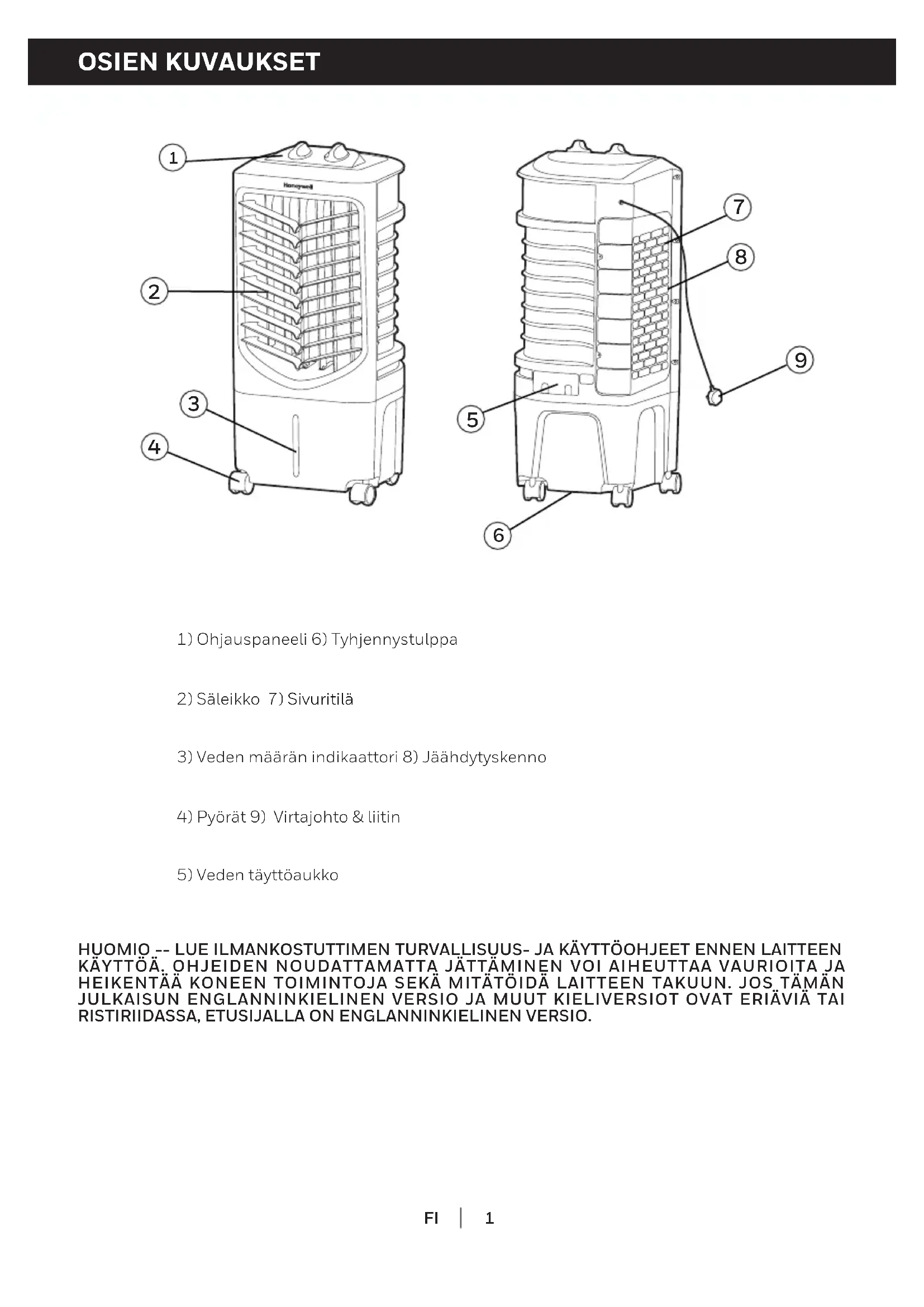

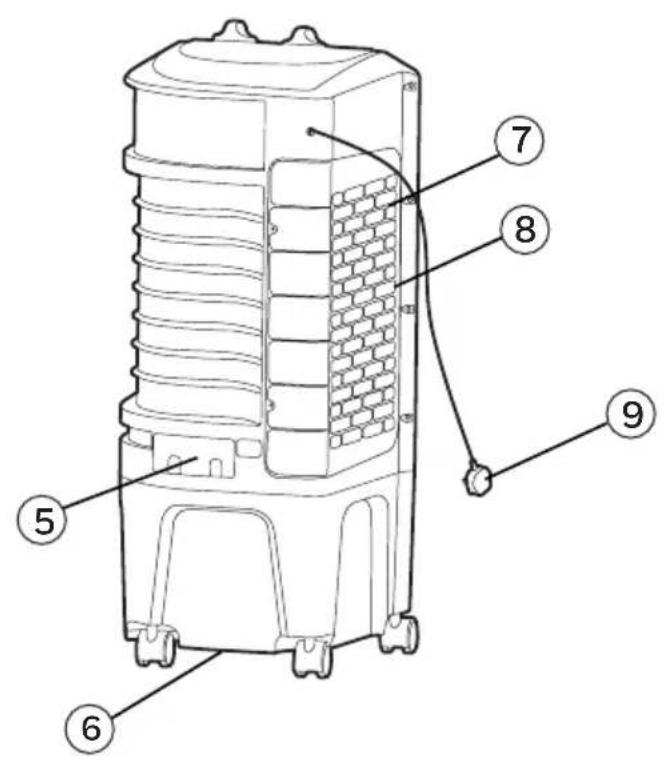

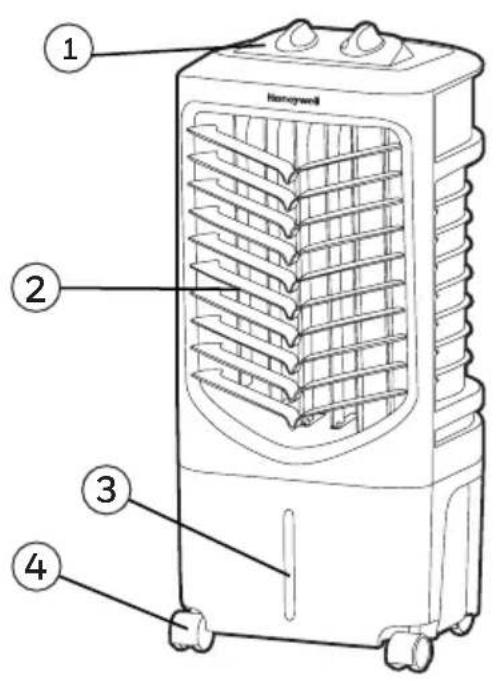

1) Ohjauspaneeli 6) Tyhjennystulppa
2) Säleikko 7) Sivuritilä
3) Veden määrän indikaattori 8) Jäähdytyskenno
4) Pyörät 9) Virtajohto & liitin
5) Veden täyttöaukko

HUOMIO -- LUE ILMANKOSTUTTIMEN TURVALLISUUS- JA KÄYTTÖOHJEET ENNEN LAITTEEN KÄYTTÖÄ. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI AIHEUTTAA VAURIOITA JA HEIKENTÄÄ KONEEN TOIMINTOJA SEKÄ MITÄTÖIDÄ LAITTEEN TAKUUN. JOS TÄMÄN JULKAISUN ENGLANNINKIELINEN VERSIO JA MUUT KIELIVERSIOT OVAT ERIÄVIÄ TAI RISTIRIIDASSA, ETUSIJALLA ON ENGLANNINKIELINEN VERSIO.

OHJAUSPANEELI

OOFF II III * / *

Näytöllä olevat kuvakkeet

Virta - Off

| = Matala

Lavat

|| = Medium

Viileä

III = Korkea

TOIMINTOJEN PAINIKKEET

NOPEUS

Yhdistä virtalähteeseen ja käännä NOPEUS-nuppia. Tuuletin aloittaa. Vaihda nopeutta Matala:stä Korkea:een (I on Matala, II Keskinopeus ja III Korkea tuulettimen nopeus). Vaihtaaksesi laitteen tilaan NOPEUS, käännä nopeus O:aan.

VIILEÄ / LAVAT

Vettä on lisättävä ennen yksikön käyttöä jäähdytystilassa. Paina VIILEÄ- nappia aktivoidaksesi höyrystinviilennyksen. Vesipumppu alkaa toimimaan ja tunnet viileämpä ilmaa kun kennon jäähdytin on täysin märkä.

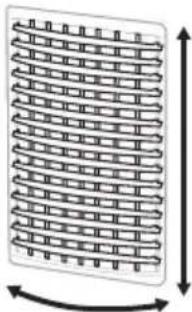

Käännä VIILEÄ / LAVAT */ nappi asentoon päällä aktivoi höyrystin jäähdytyksen ja aktivoidaksesi ritiöiden pyörimisen. Lavat alkavat liikkumaan automaattisesti vasemmalta oikealle. Vertikaalinen ilmanvirtaus - Voit manuaalisesti säätää lapoja vertikaalisesti säätääksesi ilmanvirtausta.

Käännä LAVAT nappi asentoon päällä aktivoidaksesi ritilöiden pyörimisen.

Varmista, että jäähdytin on paikallaan ennen laitteen käyttöä. Tarkista sen paikka Turvallisuus-ja huolto-osiosta.

VEDELLÄ TÄYTTÖ

HUOMIO: Varmista, että laite ei ole kytkettynä verkkovirtaan ennen vesitankin täyttöä.

Avaa tankin venttiili koneen takaosasta.

Vesitaso indikaattori on sijoitettu tuotteen sivulle. Taäytä tankki, kun vettä on tankissa vähän. Älä täytä vettä yli "Max." vesirajamerkin välttääksesi vesipisaroiden kerääntymisen säleiköiden päälle. Taarkista veden määrä ennen kuin käytät jäähdytystoimintoa. Varmista, että tankissa on vettä yli minimirajan. Jos tankissa ei ole tarpeeksi vettä, jäähdytystoiminnon käyttö voi rikkoa pumpun.

HUOMAUTUS: Vesikapasiteetti tarkoittaa koko sitä vesimäärää, joka voi olla ilmanjäähdyttäjän vesitankin ja vedenjakelijan sisällä. Veden kapasiteetti säiliön "Max." merkin kohdalla saattaa olla alempana kuin ilmanjäähdyttäjän todellinen kapasiteetti.

HUOMIO: Älä kaada vesisäiliöön likaista tai suolaista vettä. Tämä voi vahingoittaa laitetta ja jäähdytyskennoa.

Veden täyttöaukko

Alla on ohjeet, kuinka puhdistat ja huollat laitteen. Jos kostutinta ei käytetä pitkään aikaan katso ohjeet osiosta VARASTOINTI & HUOLTO.

VAROITUS:

Ennen laitteen puhdistamista irrota laite ja irrota pistoke pistorasiasta.

• Vie laite paikkaan jossa voit poistaa laitteesta veden. Avaa poistokorkki laitteen pohjasa ja tyhjennä tankki.
• Täytä tankki puhtaalla vedellä ja tyhjennä se kokonaan. Puhdista tankki rätillä ja kuivaa huolellisesti.
• Pyyhi rätillä liat ja pölyt laitteen päälipuolelta. Älä koskaan käytä syövyttäviä aineita laitteen puhdistamiseen.
• Laitteen ollessa poissa käytöstä, säilytä se kuivassa paikassa auringonvalolta suojattuna.

Ennen laitteen puhdistusta varmista, että koneessa ei ole virtaa ja että se on kytketty pois verkkovirrasta.

• Laite toimitetaan kennojäähdytysjärjestelmällä.
• Kennojäähdytysjärjestelmä sijaitsee takaritilän sisäpuolella. Katso kuva 1 miten voit poistaa osat puhdistusta varten.
• Älä käytä kostutinta jos tankissa on ummehtunutta vettä. Tankki täytyy silloin tyhjentää ja täyttää uudella vedellä, etenkin jos tankkia ei ole puhdistettu aikoihin.
• Jäähdyttimen puhdistusväli riippuu paikallisesta veden ja ilman laadusta. Jos alueen veden mineraalipitoisuus on korkea, mineraalit voivat tukkia jäähdyttimen ja huonontaa ilmanlaatua. Vesitankki kannattaa tyhjentää ja putsata kerran viikossa jotta mineraalijäänteet vähenevät. Jos jäähdyttimessä on mineraalijäänteitä, se tulee puhdistaa ja pestä juoksevan veden alla. Jäähdytin tulisi puhdistaa vähintään joka toinen kuukausi tai aiemmin, jos tilanne niin vaati.
• Sammuta jäähdytys 15 minuutiksi ennen laitteen sulkemista, jotta jäähdytin kuivuu kunnolla.

Kennojäähdytysjärjestelmän irrotus:

1. Irrota kaikki ruuvit ilmanjäähdyttimen sivuritilästä ja vedä riti lä varovasti irti jäähdyttimestä.
2. Huuhtele sivugrilli puhtaalla vedellä ja anna sen kuivua ennen yksikköön asentamista.
3. Vedä kennojäähdytysjärjestelmä varovaisesti ulos kennojäähdytysjärjestelmän rungosta.
4. Irrota ruuvit jäähdyttimen kehikon pohjasta ja liu'uta jäähdytin pois paikaltaan. Vaihda osa tai puhdista se rätillä.

VAROITUS: ÄLÄ käytä laitetta jos säleikkö ei ole paikallaan tai jos se on löysästi kiinni, sillä se voi aiheuttaa vakavia vammoja tai sähköiskun vaaran.

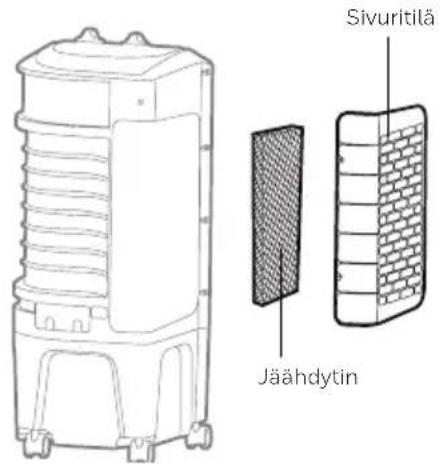

Kuva 1:

Sivurtilä Jäähdytin

1 2 3 4

Valmistettu Kiinassa

© 2020 J.MATEK Limited Ltd. Kairx oikeudet ordatelaan. Honeywell on insonsiolu luotomerikki Honeywell International Incite. Honeywell International Inc. E vastaa laitleen lakuusta. Tuotteen an valmistanut Airtek Int'l Corp. Ltd. (sytäyntiö J.MATEK Ltd.).
