TC30PM - Kannettava ilmastointilaite HONEYWELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava ilmastointilaite / Haihdutusilmanjäähdytin
Merkki	Honeywell
Malli	TC30PM
Päätoiminnot	Ilmanvaihto, haihdutusjäähdytys, säleikön automaattinen heilunta
Tuulettimen nopeudet	Matala (I), Keskitaso (II), Korkea (III)
Vesisäiliön kapasiteetti	Noin 20 L (arvio, todellista kapasiteettia ei ole määritelty)
Vedenpinnan ilmaisin	Kyllä, sijaitsee laitteen takaosassa
Jatkuva vedensyöttö	Mahdollista vesiventtiilin kautta (puutarhaletkua ei sisälly, max paine 0,5 MPa)
Jäähdytysjärjestelmä	Hunajakenno (pestävä ja vaihdettava)
Suodatin	Takasäleikkö vesipestävä suodatin
Virtalähde	Verkkovirta 220-240 V ~ 50 Hz (arvio, ei nimenomaisesti ilmoitettu)
Pyörät	Kyllä, helpottavat siirtämistä
Kahva	Kyllä, kuljettamista varten
Ilmavirran pystysuuntainen säätö	Manuaalinen
Vaakasuuntainen heilunta	Automaattinen (HEILUNTA-painike)
Säiliön huolto	Tyhjennä ja puhdista säännöllisesti puhtaalla vedellä; älä käytä likaista tai suolaista vettä
Hunajakennon puhdistus	2 kuukauden välein tai useammin veden kovuuden mukaan; anna kuivua käytön jälkeen
Turvallisuus	Irrota pistoke ennen puhdistusta; älä käytä ilman takasäleikköä; vedenpaine max 0,5 MPa
Materiaalit	Ei määritelty, mutta muovisäiliö ja hunajakennojärjestelmä
Yleiset tiedot	Valmistettu Kiinassa 2020, JMATEK Limited Honeywell International Inc. -lisenssillä

Usein kysytyt kysymykset - TC30PM HONEYWELL

Kuinka käyttää jäähdytystilaa?

Lisää ensin vettä säiliöön MAX-merkkiin asti. Käännä sitten JÄÄHDYTYS-painike ON-asentoon. Pumppu käynnistyy ja ilma jäähtyy muutaman minuutin kuluttua.

Kuinka täyttää vesisäiliö?

Avaa veden täyttöluukku, joka sijaitsee laitteen takaosassa. Kaada puhdasta vettä, kunnes vedenpinnan ilmaisin saavuttaa MAX-merkin. Älä ylitä tätä tasoa vesiroiskeiden välttämiseksi.

Kuinka puhdistaa suodatin ja hunajakenno?

Sammuta ja irrota laite pistorasiasta. Poista takasäleikkö työntämällä sivuja. Irrota suodatin ja hunajakenno. Pese ne puhtaalla vedellä ja anna kuivua ennen uudelleen asettamista.

Mitä tehdä, jos laite ei jäähdytä?

Tarkista, että säiliössä on riittävästi vettä (yli MIN-tason). Varmista, että JÄÄHDYTYS-painike on päällä. Jos ongelma jatkuu, puhdista hunajakenno, koska mineraalikertymät voivat tukkia ilmavirran.

Kuinka käyttää jatkuvaa vedensyöttöä?

Liitä puutarhaletku (ei sisälly) laitteen vesiventtiiliin. Avaa vedentulo. Venttiili säätelee automaattisesti täyttöä välttääkseen ylivuodon. Vedenpaine ei saa ylittää 0,5 MPa.

Voinko käyttää suolaista tai likaista vettä?

Ei, käytä vain puhdasta ja raikasta vettä. Likainen tai suolainen vesi vahingoittaisi hunajakennojäähdytysjärjestelmää ja pumppua.

Kuinka tyhjentää säiliö varastointia varten?

Siirrä laite paikkaan, jossa vesi voi valua. Irrota tyhjennystulppa, joka sijaitsee alaosassa. Anna säiliön tyhjentyä kokonaan. Puhdista se kostealla liinalla ennen varastointia kuivaan paikkaan.

Mitä tehdä, jos vettä vuotaa?

Tarkista, että vesiventtiili ja letku on liitetty oikein. Jos vuoto jatkuu, kierrä venttiili irti, aseta se uudelleen paikalleen ja kiristä. Varmista, että tyhjennystulppa on tiiviisti kiinni.

Säleikön heilunta ei toimi, miksi?

Käännä HEILUNTA- tai JÄÄHDYTYS/HEILUNTA-painike aktivoidaksesi vaakasuuntaisen liikkeen. Tarkista, että laite on kytketty virtaan. Jos mitään ei tapahdu, ota yhteyttä asiakaspalveluun.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa verkkosivustolta notice-facile.com. Voit myös pyytää käännöstä sähköpostitse.

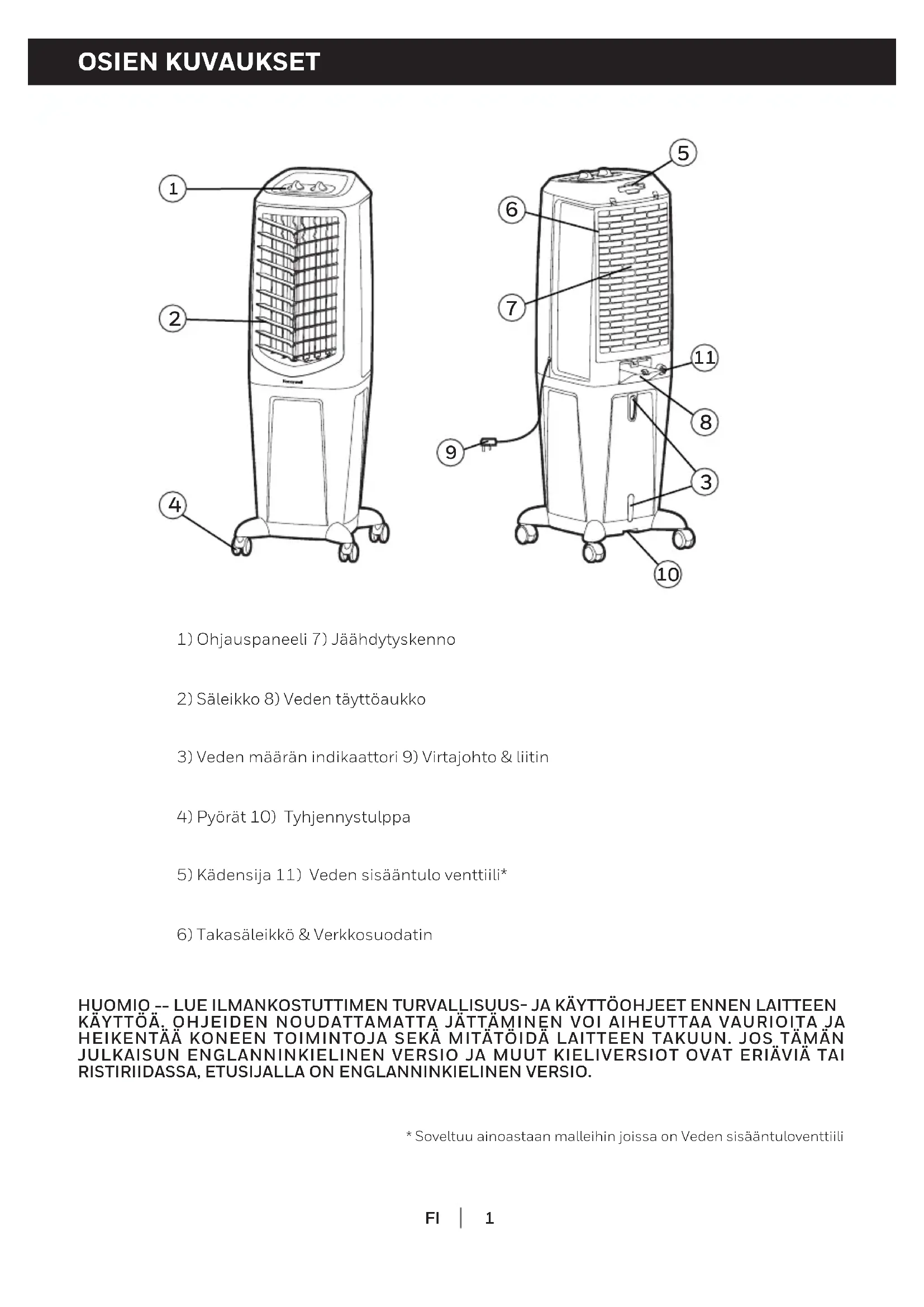

KÄYTTÖOHJE TC30PM HONEYWELL

1) Ohjauspaneeli 7) Jäähdytyskenno
2) Säleikko 8) Veden täytöaukko
3) Veden maarän indikaattori 9) Virtajohto & liitin
4) Pyorat 10) Tyhjennystulppa
5) Kädensija 11) Veden sisäantulo venttiili*
6) Takasaleikkö & Verkkosuodatin

HUOMIO -- LUE ILMANKOSTUTTIMEN TURVALLISUUS- JA KAYTTOOHJEET ENNEN LAITTEEN KAYTTOA. OHJEIDEN NOUDATTAMatta JATTAMINEN VOI AIHEUTTAA VAURIOITA JA HEIKENTAA KONEEN TOIMINTOJA SEKA MITATOIDA LAITTEEN TAKUUN. JOS TAMAN JULKAISUN ENGLANNINKIELINEN VERSIO JA MUUT KIELIVERSIOT OVAT ERIAVIA TAI RISTIRIIDASSA, ETUSIJALLA ON ENGLANNINKIELINEN VERSIO.

• Soveltuu ainoastaan malleihin joissa on Veden sisääntuloventtiili

OHJAUSPANEELI

Näytöllä olevat kuvakkeet

Virta - Off

= Matala

Lavat

=Medium

Viilea

=Korkea

TOIMINTOJEN PAINIKKEET

NOPEUS

Yhdistä virtalähteseen ja kännä NOPEUS-nuppia. Tuuletin aloittaa. Vaihda nopeutta Matala:sta Korkeea:een (I on Matala, II Keskinopeus ja III Korkea tuulettimen nopeus). Vaihtaaksesi laitteen tilaan NOPEUS, kännä nopeus O:aan.

VIILEA/LAVAT

Vettä on lisattävä ennen yksikon käytöä jähdytystilassa. Paina VIILEA- nappia aktivoidaksesi hóyrystinviilennyksen. Vesipumppu alkaa toimimaan ja tunnet viileampä ilmaa kun kennon jähdytin on tãysin marka.

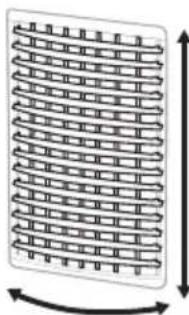

Kännä VILEÄ / LAVAT nappi asentoon paällä aktivoi hóyrstin jähdytksen ja aktivoidaksesi ritolöden pyörimensen. Lavat alkavat liikkumaan automaattisesti vasemmalta oikealle. Vertikaalinen ilmanvirtaus - Voit manuaalisesti saatäa lapoja vertikaalisesti saatäksesi ilmanvirtausta.

Kännä LAVAT happi asentoon paällä aktivoidaksesi ritilöiden pyöriramisen.

Säleikönlikkeet

JAAHDYTTIMEN ASENTO

Varmista, etta jähdytin on paikallaan ennen laitteen käyttoa. Tarkista sen paikka Turvallisuus-ja huolto-osiosta.

VEDELLÄ TÄYTTÖ

On suositeltavaa käyttaa Jatkuvaa Vedenjakelujarjestelmän Yhteyttä kun laite on paallä pitkä aikoja ilman sailiön taydentämsta. Täm ehkäisee myos pumpun toimintahäiriöitä siinä tapauksessa, jos jaahdyttäja on paallä kun tankissa on riittamätön märä vetta.

HUOMIO: Varmista, etta laite ei ole kytkettna verkkovirtaan ennen vesitankin tayttö. Avaa tankin venttiili koneen takaosasta.

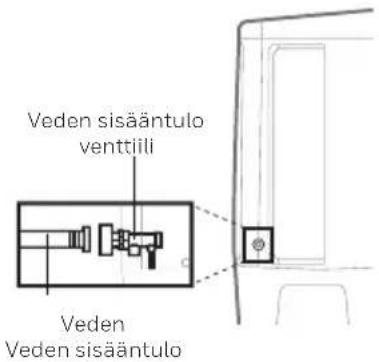

Jatkuva vedensaanti -kytkos\*:

Jatkuvaan vedensaantiin tarvitset puutarhaletkun joka on yhdistetty vesilähteeseen.

HUOMAUTUS: Puutarhaletku ei sisäly toimitukseen. Käytä puutarhaletkua, joka on yhteensopivalaitteen liitännän kanssa.

• Si joita li itin puutarhalektkun toiseen paahan. Aseta puutarhalektkuliitin veden sisäantulo venttiiliin vilentäjassä. Kierra ja tiukkaa veden sisäantulo -venttiilä kierteiseen kohtaan puuatrhaletkun liittimessä, varmistaen ettei letkun liittimessä ole vuotoja. Jos huomaat vuodon, letku sekä veden sisäantulo-venttiili saattavat olla yhdistetty huonosti. Yritä kytkeä irti, laita uudestaan ja tiukkaa veden sisäantulo venttiili uudstaan.
• Kun liitos on varmistettu, kännä PÄLLE vesilähde ja vesi virta viilentäjan tankiin.
• JAAHDYTIN on nyt asennettu joten vesi taydentaa automaattisesti kun vesitankki on tyhja, tai kun vesi menee alle vahimmäistason.
• Kun vesitankki on taynnä vetta, veden sisäantulo venttiili automaattisesti pysäyttaa vedensaannin tulvimisen välttämiseksi vesitankissa.

VAROITUS: Veden sisäantulon enimmäispaine on 0.5 Mpa.

Veden sisäantulo taytöaukko

• Soveltuu ainoastaan malleihin joissa on Veden sisääntuloventtiili

VEDELLÄ TÄYTTO (JATKUU)

Vesitaso indikaattori on sijoitetu tuotteen sivulle. Taayta tankki, kun vettä on tankissa vahan. Alä tayta vettä yli "Max." vesirajamerkin valttäaksesi vesipisaroiden keräantymisen saleiköiden paallee. Taarkista veden märä ennen kuin kaytät jäähdytstoimtoa. Varmista, etta tankissa on vettä yli minimirajan. Jos tankissa ei ole tarpeksi vettä, jäähdytstoimin non kayttö voi rikkoa pumpun.

HUOMAUTUS: Vesikapasiteetti tarkoittaa koko sita vesimärä, joka voi olla ilmanjaahdyttäjan vesitankin ja vedenjakelijan sisällä. Veden kapasiteetti sailiön "Max." merkin kohdalla saattaa olla alempana kuin

ilmanjaahdyttajän todellinen kapasiteetti.

HUOMIO: Äla kaada vesisäiliöön likaista tai suolaissta vetta. Tämä voi vahingoittaa laitetta ja jäähydtyskennoa.

Alla on ohjeet, kuinka puhdistat ja huollat laitteen. Jos kostutinta ei käytetä pitkään aikaan katso ohjeet osiosta VARASTOINTI & HUOLTO.

VAROITUS:

Ennen laitteen puhdistamista irrota laite ja irrota pistoke pistorasiasta.

• Vie laite paikkaan jossa voit poistaa laitteesta veden. Avaa poistokorkki laitteen pohjasa ja tyhjennä tankki.
• Täytä tankki puhtaalla vedellä ja tyhjennä se kokonaan. Puhdista tankki rätillä ja kuivaa huolellisesti.
• Pyyhi rātīllā liat ja pōlyt laitteen paālipuolelta. Alā koskaan kāytā syövytävi āineita laitteen puḥdistamiseen.
• Laitteen ollessa poissa käytösta, säilytä se kuivassa paikassa auringonvalolta suojattuna.

VERKKOSUODATTIMEN JA KENNOJAÄHDYTSJÄRJUSTELMÄN PUHDISTUS

VAROITUS:

Ennen laitteen puhdistusta varmista, etta koneessa ei ole virtaa ja etta se on kytketty pois verkkovirrasta.

Laite toimitetaan verkkosuodattimella ja kennojäahdytsjärestelmalla.
- Verkkosuodatin ja kennojäähdytysjärjestelmä sijaitsee takaritilän sisäpuolella. Katso kuva 1 miten voit poistaa osat puhdistusta varten.
- Alä käytä kostutinta jos tankissa on ummehtunutta vetta. Tankki tāytyy silloin tyhjentaa ja tāyttaa uudella vedellä, etenkin jos tankkia ei ole puhdistetu aikoihin.
- Jäähdyttimen puhdistusväl i riippuu paikallisesta veden ja ilman laadusta. Jos alueen veden mineraalipitoisuus on korkea, mineraalit voivat tukkia jäähdyttimen ja huonontaa ilmanlaatua. Vesitankki Kannattaa tyhjentä ja putsata kerran viikossa jotta mineraalijäänteet vahenevat. Jos jäähdyttmessä on mineraalijäänteita, se tulee puhdistaa ja pestä juoksevan veden alla. Jäähdytin tulisi puhdistaa vähintään joka toinen kuukausi tai aiemmin,Jos tilanne niin vaati.
- Sammuta jäähdytys 15 minuutiki ennen laitteen sulkemista, jotta jäähdytin kuivuu kunnolla.

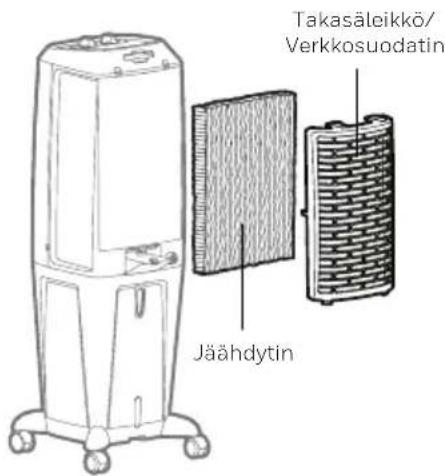

Verkkosuodattimen ja kennojähdytysjärjestelmän irrotus:

1. Vedā takarītila / verkkosuodatin varovaisesti ulos jāahdyttimestä.
2. Huuhtele takaritilä / verkkosuodatin puhtaalla vedellä ja anna sen kuivua ennen yksikköön asentamista.
3. Vedä kennojaähdytysjäristelmä varovaisesti.
4. Irrota ruuvit jähdyttimen kehikon pohjasta ja liu'uta jähdytin pois paikaltaan. Vaihda osa tai puhdista se rättilä.

VAROITUS: ÄLÄ käytä laitetta jos saleikkö ei ole paikallaan tai jos se on lösysti kiinni, sillä se voi aiheuttaa vakavia vammoja tai sahköiskun vaaran.

Kuva 1:
