GEBRUIKSAANWIJZING TC30PM HONEYWELL

NL Draagbare Verdamping Luchtkoelers Gebruiksaanwijzing

Lees de gebruiksaanwijzing zorgvuldig en bewaar.Deze goed

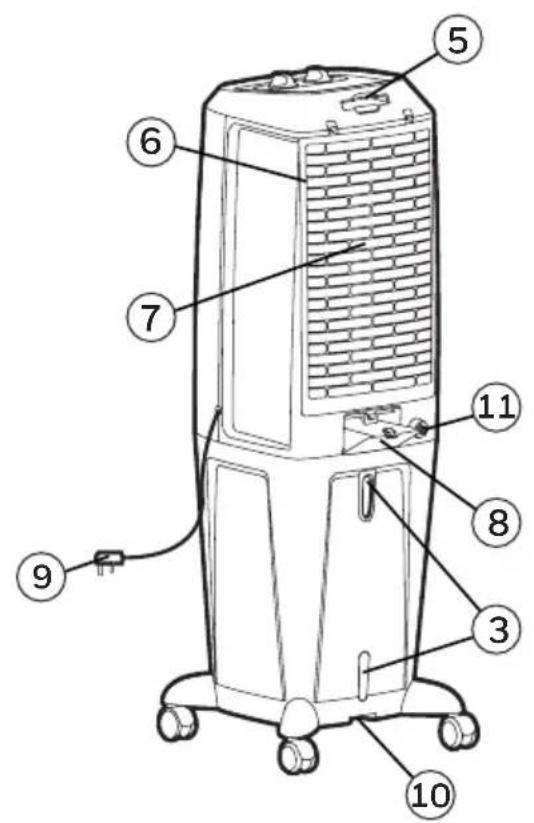

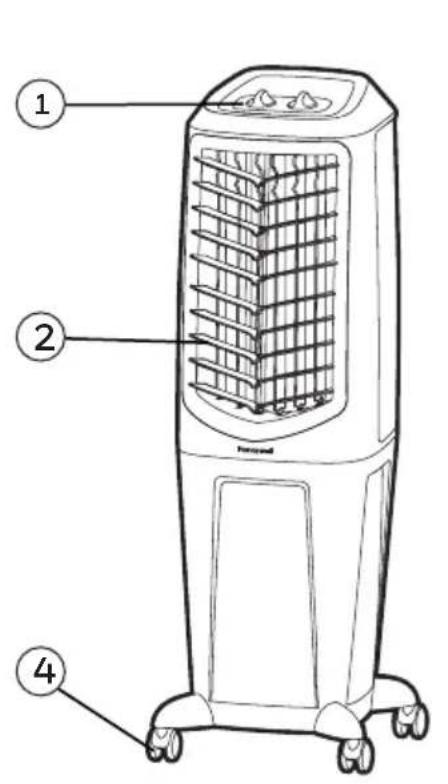

1) Controle paneel 7) Honeycomb koeling media
2) Ventilatie 8) Vuldeur water
3) Waterniveau indicator 9) Snoer en stekker
4) Wielen 10) Aftapplug
5) Handvat 11) Klep voor Water toevoer*
6) Griglia posteriore & Mesh-filter

LET OP. LEES EN BEWAAR DE VEILIGHEIDSVOORSCHRIFTEN, ONDERHOUDSVOORSCHIFTEN EN DE GEBRUKSAANWIJZING ALVORENS U DIT PRODUCT GAAT GEBRIKEN. ALS U DIT NIET DOET EN DE VOORSCHRIFTEN NIET IN ACHT NEEMT KAN DIT SCHADE AANRICHEN AAN HET APPARAAT EN VERVALT UW GARANTIE. ONVERMINDERD HET VOORGAANDE IS DEENGELSE VERSIE EN INTERPRETATIE GELDIG IN HET GEVAL ER SPRAKE IS VAN EEN CONFLICT OF INCONSISTENTIE TUSSEN DE ENGELSE VERSIE VAN DEZE OVEREENKOMST EN EEN ANDERE, VERTAALDE VERSIE VAN DEZE OVEREENKOMST.

*Enkel toepasbaar op modellen waar bij het Klep voor Water toevoer geinstalleerd is.

CONTROLE PANEL

Pictogrammen op display:

Uit knop

=Laag

Draa

=Medium

Koel

= Hoog

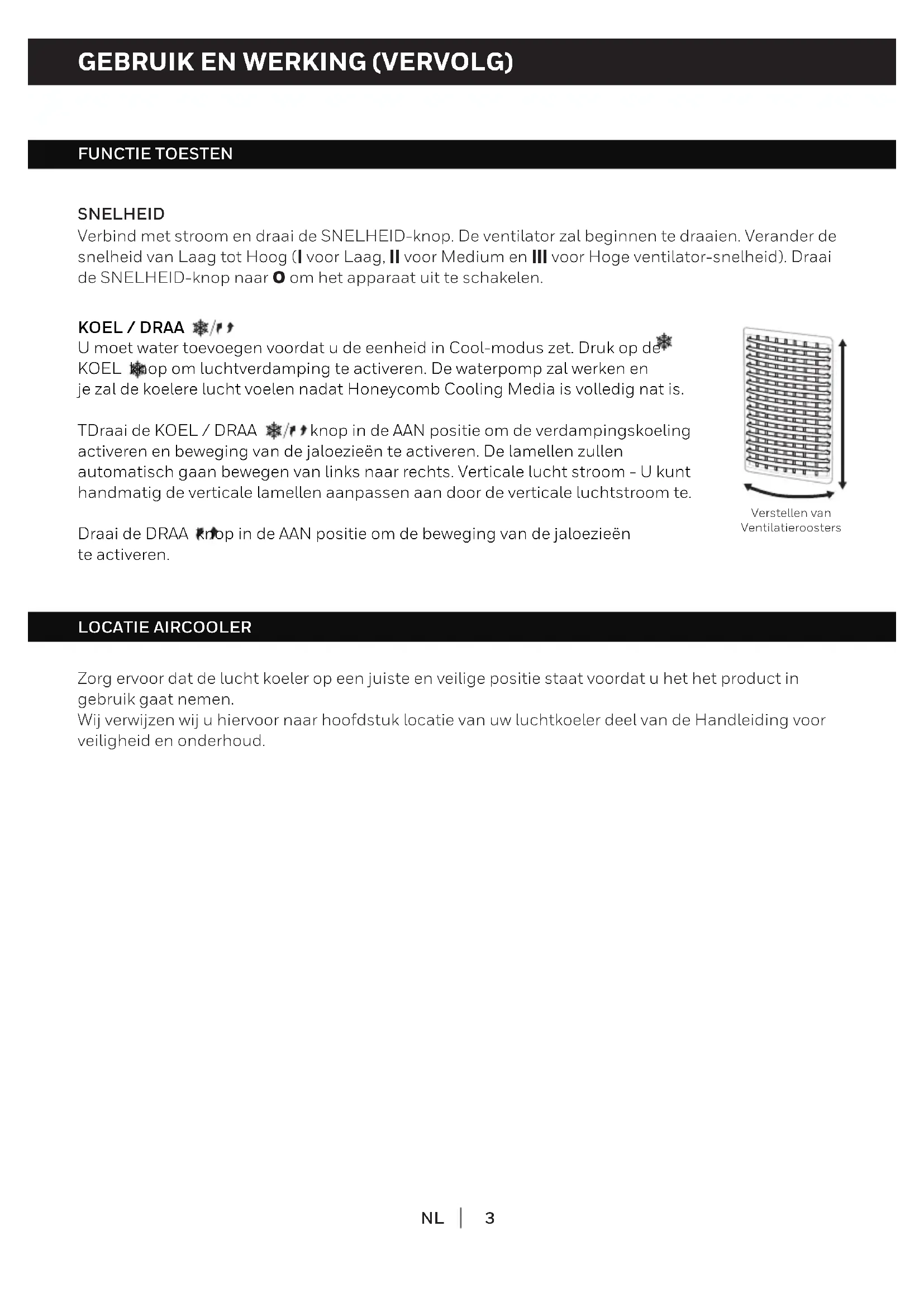

FUNCTIE TOESTEN

SNELHEID

Verbind met stroom en draai de SNELHEID-knop. De ventilator zal beginnen te draaien. Verander de snelheid van Laag tot Hoog (I voor Laag, II voor Medium en III voor Hoge ventilator-snelheid). Draai de SNELHEID-knop maar 0 om het apparaat uit te schakelen.

KOEL/DRAA

U moet water toevoegen voordat u de eenheid in Cool-modus zet. Druk op de KOEL op om luchtverdamping te activeren. De waterpomp za werken en je zal de koelere lusth voelen nadat Honeycomb Cooling Media is volledig nat is.

TDraai de KOEL / DRAA knop in de AAN positie om de verdampingskoeling activeren en beweging van de jaloezieen te activeren. De lamellen zullen automatisch gaan bewegen van links maar rechts. Verticale lucht stroom - U kunt handmatig de verticale lamellen aanpassen aan door de verticale luchtstroom te.

Draai de DRAA knop in de AAN positie om de beweging van de jaloeziee te activeren.

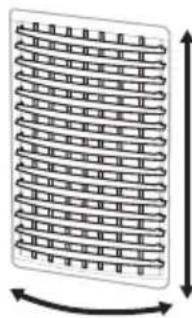

Verstellen van Ventilatieroosters

LOCATIE AIRCOOLER

Zorg ervoor dat de lucht koeler op een juiste en veilige positie staat voordat u het het product in gebruik.gaat nemen.

Wij verwijzen wij u hiervoornaar hoofdstuk locatie van uw luchtkoeler deel van de Handleiding voor verilgheid en onderhoud.

VULLEN MET WATER

Het is ideaal om de waterleiding continue aan te sluiten om het apparaat voor langeijd te gebruiken zichder bij te vullen van de tank. Dit helpt ook het falen van de pomp indien de koeler draait met te weinig water in de tank.

LET OP: Verwijder de stekker uit het stopcontact voordat u de watertank leeg maakt of vult met water. Open de Water Vul lade gelegen aan dechterzijde van het toestel.

Continue Verbinding van Water Toevoer*:

Verwijder de stekker uit het stopcontact voordat u de watertank leeg maakt of vult met water.

OPMERKING: De tuinslang is nicht inbegren. Gelieve een tuinslang gebruiken die compatibel ist met de apparaataansluiting.

• Vind de correctie verbinding aan het uiteinde van de tuinslang. verbind de tuinslang aan de water toevoer klep van de koeler. Draai het verbindingstuk van de tuinslang met de schroefdraad aan de watertoevoer klep, zorg ervoor dat het verbinderingsstuk van de tuinslang goed vast zit zonder te lekken. Wanner er spreke is van lekkage kan het zich dat de tuinslang en de watertoevoer klep nicht goed verbondenন. Verwijder de tuinslang, verrang en verzook nogmaals de water toevoer klep aan te draaien.
• Wanner de verbinding verzekerd is draait u de kraan open en water zal in Watertank van de koeler lopen.
• De koeler is nu zo ingesteld dat water automatisch zal worden toegevoegd wanner de Tank leeg is of wanner het waterniveau onder een bepaald punt geraakt.
• Wanneer de Watertank vol is, zal de watertoevoer klep automatisch de water toevoer stoppen om de Watertank nicht te doen overstromen.

WAARSCHUWING: De maximale druk voor watertoevoer is 0,5 MPa.

Vuldeur Water

*Enkel toepasbaar op modellen waar bij het Klep voor Water toevoer geinstalleerd is.

VULLEN MET WATER (VERVOLG)

De indicator voor het Waterniveau bevindt zich aan de achterzijde van het apparaat. Vul het waterreservoir wonneer deze laag is en vul Niet boven het maximale niveau. Controller het waterpeil in de tank voordat u de cool functie aanzet. Zorg er.altijd voor dat het waterniveau in de tank boven het minimum ligt om zo problemen met de waterpomp te voorkomen.

OPMERKING: De waterinhoud heeft betrekking op de totale hoeveelheid water die kan worden opgenomen in de luchtkoeler watertank en water distributiesystem. De watercapaciteit in de tank op de "Max." Indicator niveau kan lager�n dan de werkelijkke waterinhoud van de lucht koeler.

WAARSCHUWING: Vul de watertank Niet met vuil water of zout water. Dit kan schade veroorzaken aan de unit en de Honeycomb media.

REINIGER EN LEEGMAKEN VAN DE WATERTANK

Hieronder vindt u instructies over hoe te reinigen van uw luchtkoeler en deze te onderhoden. Als de koeler voor een langeperiode Niet worden gebruikt verwijzen wij u maar de OPSLAAN & ONDERHOUDSRICHTLIJNEN die zich in de afzonderlijke Handleiding voor verilgheid en onderhoud bevind.

WAARSCHUWING:

Voordat u het apparaat schoonmaakt, schakelt u het apparaat UIT en trekt u de stekkeruit het stopcontact.

• Plaats het apparaat op een plek waar u het water makkelijk Aunt verwijdersen en verwijder de aftapplug aan de onderkant van de unit en laat de tank volledig leeg lopen.
• Hervul nu de watertank in+zijn geheel en laat deze weer volledig leeg lopen.
• Gebruik een vochtige zachte doek om stof en vuil van uw aircooler te verwijdenen. Gebruik geen bijtende schoonmaakmiddelen of schoonmaakmiddelen met chemicalien.
• Als u de aircooler nicht gebruikt berg deze dan op in een droge ruimte en vermijd direct zonlicht.

HET MESH-FILTER EN HONEYCOMB-KOELMEDIA REINIGEN

WAARSCHUWING:

alvorens het apparaat te reinigen zet u deze in de OFF stand en verwijderd u de stekkeruit het stopcontact.

• Het apparatus is voorzien van een Mesh-filter en Honeycomb-koelmedia.
• Het Mesh-filter en de Honeycomb-koelmedia bevinden zich in het achterste rooster. Zie figuur 1 voor instructies om deze los te make n zatat u deze(Intkunt reinigen en onderhoden.
• Gebruik uw aircooler Niet in de cool modus als de watertank vuil is en/of voorzien is van vies en oud water. Uaar de watertank eerst leeglopen en vult deze met vers schoon water.Vooral als de tank voor langereijd Niet is schoon gemaatk!
• De reinigingsfrequentie voor de Honeycomb cooling media hangt af van de lokale water kwaliteit. In een omgeving waar het water veel minerale en kalk bevat{kennen zich gaan opbouwen op de Honeycomb cooling media en wordt de luchtstroming hier door beperkt. De watertank leeg latent lopen en vullen met schoon water zal dan zeker 1 x per week nodig zijn om dit tot een minimum te brengen. Als ze zich blijven hechten aan de Honeycomb cooling media dient u ook deze tenminste minimaal 1 maal in de twee maanden te reinigen.
• For best results allow the Honeycomb Cooling Media to dry after each use by turning off the cool function 15 minutes before turning the unit off.

Verwijderen van het Mesh-filter en Honeycomb-koelmedia:

1. Trek hetijkenste rooster/mesh-filter voorzichtiguit de koeler.
2. Spoel het achterse rooster/mesh-filter schoon met schoon water en LAST drogen voordat u het terugplaatst in de eenheid.
3. Trek de Honeycomb-koelmedia voorzichtig
4. Vervang of reinig media met water en een vochtige doeck.

WAARSCHUWING: zet de aircooler Niet aan als voor/achter frame verwijderd is of nicht hebmaal vast zit. Dit kan tot zeer erenstig letsel leiden en een gevaarlijke electronische schok veroorzaken.

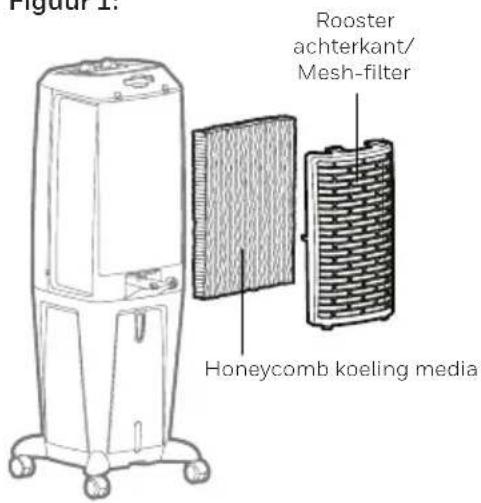

Figuur 1:

NL Made in P.R.C. 2020 JMATEK Limited. Alle rechten voorbehouden. De Honeywell handelsmerk worden geurukl onder licentie van Honeywall International Inc. Honeywell International Inc. doet geen verklaringen of garanties met betreking tot dit product. Dit product wird verzaardigd door Airtek Int'l Corp. Ltd. (dochteronderneming van JMATEK Ltd.).
