РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TC30PM HONEYWELL

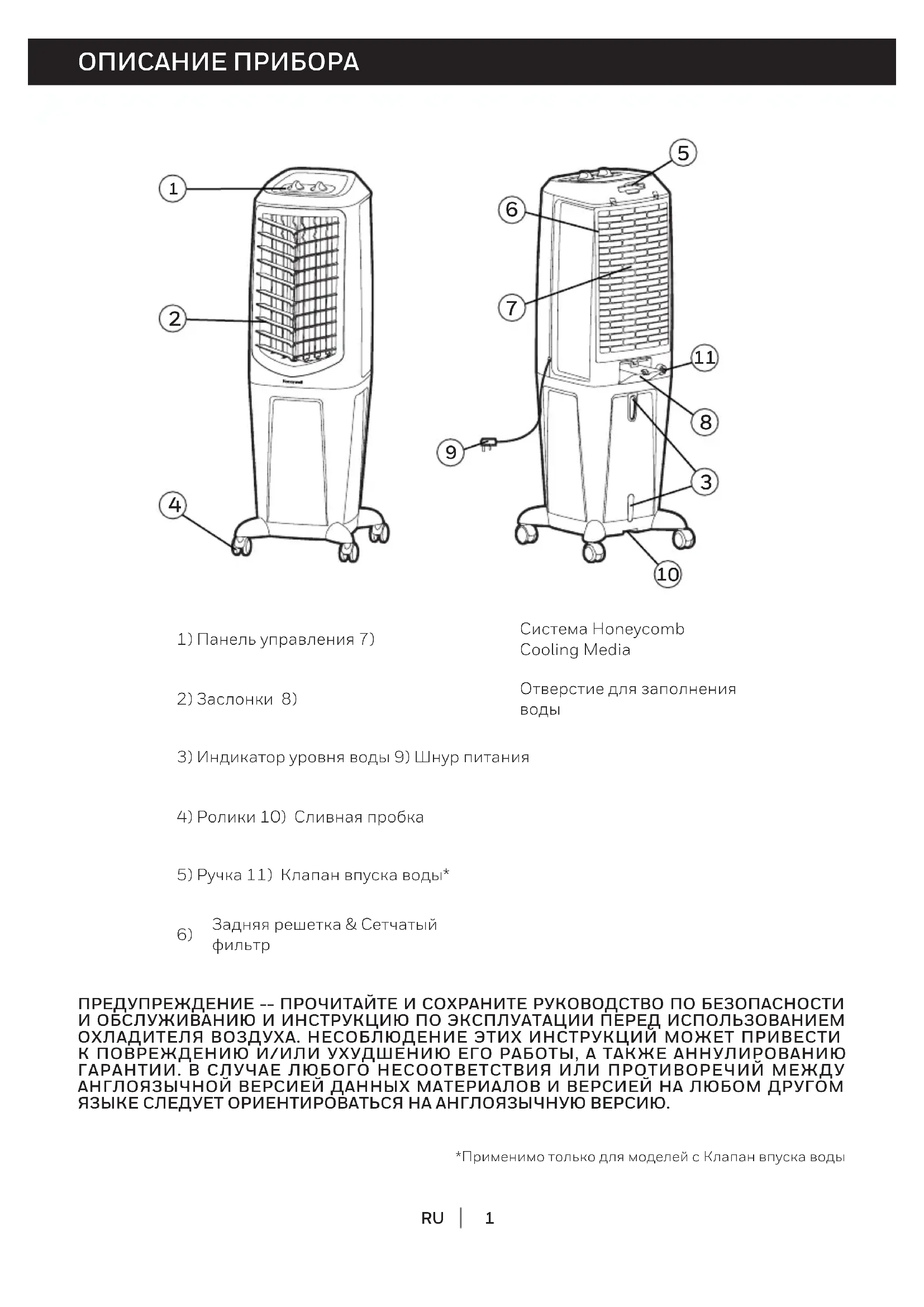

Мобильная Климатическая Установка Руководство пользователя Прочтите и сохраните эту инструкцию перед использованием

1) Панель управления 7)

Отверстие для заполнения

3) Индикатор уровня воды 9) Шнур питания

4) Ролики 10) Сливная пробка

Задняя решетка & Сетчатый

*Применимо только для моделей с Клапан впуска воды ПРЕДУПРЕЖДЕНИЕ -- ПРОЧИТАЙТЕ И СОХРАНИТЕ РУКОВОДСТВО ПО БЕЗОПАСНОСТИ И ОБСЛУЖИВАНИЮ И ИНСТРУКЦИЮ ПО ЭКСПЛУАТАЦИИ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОХЛАДИТЕЛЯ ВОЗДУХА. НЕСОБЛЮДЕНИЕ ЭТИХ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ И/ИЛИ УХУДШЕНИЮ ЕГО РАБОТЫ, А ТАКЖЕ АННУЛИРОВАНИЮ ГАРАНТИИ. В СЛУЧАЕ ЛЮБОГО НЕСООТВЕТСТВИЯ ИЛИ ПРОТИВОРЕЧИЙ МЕЖДУ АНГЛОЯЗЫЧНОЙ ВЕРСИЕЙ ДАННЫХ МАТЕРИАЛОВ И ВЕРСИЕЙ НА ЛЮБОМ ДРУГОМ ЯЗЫКЕ СЛЕДУЕТ ОРИЕНТИРОВАТЬСЯ НА АНГЛОЯЗЫЧНУЮ ВЕРСИЮ.

ЭКСПЛУАТАЦИЯ И УПРАВЛЕНИЕ

ПАНЕЛЬ УПРАВЛЕНИЯ O OFF Индикаторы на дисплее

= Высокая3 ЭКСПЛУАТАЦИЯ И УПРАВЛЕНИЕ (ПРОДОЛЖЕНИЕ)

ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА Подключите к источнику питания и поверните ручку ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА. Заработает вентилятор. Меняйте скорость от Низкая до Высокая (| - низкая, || - средняя и ||| - высокая скорость вентилятора). Чтобы выключить устройство, поверните ручку SPEED на O. ОХЛАЖДЕНИЕ / УПРАВЛЕНИЕ ДВИЖЕНИЕМ ЗАСЛОНОК Перед использованием данного устройства в режиме охлаждения необходимо добавить воду. Нажмите кнопку ОХЛАЖДЕНИЕ , чтобы включить испарительное охлаждение. Водяной насос будет работать, и вы почувствуете более прохладный воздух после того как система Honeycomb Cooling Media полностью увлажнится. Чтобы включить испарительное охлаждение и активировать движение жалюзи, поверните ручку ОХЛАЖДЕНИЕ / УПРАВЛЕНИЕ ДВИЖЕНИЕМ ЗАСЛОНОК в положение ON. Заслонки начнут автоматически двигаться слева направо. Вертикальный поток воздуха - Вы можете вручную настроить вертикальные заслонки, чтобы изменить вертикальный поток воздуха. Чтобы активировать движение жалюзи, поверните ручку УПРАВЛЕНИЕ ДВИЖЕНИЕМ ЗАСЛОНОК в положение ON. Чтобы выбрать оптимальное место для размещения климатической установки в помещении, пожалуйста, ознакомьтесь с информацией в разделе УСТАНОВКА ПРИБОРА Руководства по безопасности и техническому обслуживанию. УСТАНОВКА ПРИБОРА4 ЭКСПЛУАТАЦИЯ И УПРАВЛЕНИЕ (ПРОДОЛЖЕНИЕ) ЗАПОЛНЕНИЕ ВОДОЙ

Для длительной работы устройства без пополнения резервуара лучше всего использовать подключение с непрерывной подачей воды. Это также позволит предотвратить повреждение насоса, если климатическая установка будет работать при недостаточном уровне воды в резервуаре. ВНИМАНИЕ: Отключите устройство от электрической розетки питания перед очисткой или заправкой водного бака. Откройте Лоток Для Воды, который расположен в задней части устройства. Подключение непрерывного водоснабжения*: Для непрерывного водоснабжения вам понадобится садовый шланг, подключенный к водопроводу. ПРИМЕЧАНИЕ: Садовый шланг в комплект не входит. Пожалуйста, используйте только тот садовый шланг, который подходит для соединения с устройством. Клапан впуска воды Садовый шланг Найдите соединитель в конце садового шланга. Вставьте шланг этим разъемом в водоналивное отверстие охладителя. Закручивая, затяните впускной клапан по резьбе разъема садового шланга и проверьте соединение, чтобы не было утечек. Если есть утечка, возможно, шланг не был подключен к впускному клапану должным образом. Попробуйте отсоединить и снова присоединить и затянуть впускной клапан. Когда шланг подключен должным образом, включите воду, и она потечет в водный резервуар охладителя воздуха. Теперь охладитель настроен на автоматическое заполнение водой резервуара, когда он пуст или когда уровень воды опускается ниже минимального. Когда резервуар заполнен водой, клапан автоматически остановит подачу воды, чтобы избежать переполнения водного резервуара. ВНИМАНИЕ: Максимальное давление воды на входе — 0,5 МПа.

Отверстие для заполнения воды *Применимо только для моделей с Клапан впуска воды5RU ИСПОЛЬЗОВАНИЕ И ЭКСПЛУАТАЦИЯ (ПРОДОЛЖЕНИЕ) ЗАПОЛНЕНИЕ ВОДОЙ (ПРОДОЛЖЕНИЕ) Индикатор уровня воды в задней стороне устройства. Заполните бак для воды, если уровень воды будет низкий. Не наливайте воды больше отметки уровня " Макс ." Проверьте уровень воды в баке перед запуском функции ОХЛАЖДЕНИЕ. Убедитесь, что вода в баке выше минимальной отметки уровня воды. Запуск устройства в режиме ОХЛАЖДЕНИЕ с неправильным количеством воды, может привести к поломке водяного насоса. ПРИМЕЧАНИЕ: Примечание: Под общим объёмом воды подразумевается суммарный объем, который может содержаться в контейнере для воды охладителя воздуха и водораспределительной системе. Объём воды в контейнере на уровне Max. может быть ниже фактического объёма воды в охладителе воздуха. Ниже приведены инструкции о том, как чистить и обслуживать климатическую установку. Если установка не будет использоваться в течение длительного периода времени, пожалуйста, просмотрите ИНФОРМАЦИЮ О ХРАНЕНИИ И ОБСЛУЖИВАНИИ, расположенную в отдельном Руководстве по Безопасности и Техническому обслуживанию. ПРЕДУПРЕЖДЕНИЕ: Перед очисткой блока выключите устройство и отсоедините его от электрической розетки. СЛИВ ВОДЫ И ОЧИСТКА БАКА

• Переместите установку в место, где можно слить воду. Откройте крышку сливного отверстия в нижней части прибора. Вылейте воду из бака.

• Заполните бак для воды чистой водой, до максимального уровня.

• Используйте влажную ткань, чтобы удалить грязь и пыль с поверхности устройства. Никогда не используйте коррозийные элементы или химические вещества для очистки этого прибора.

• Когда прибор не используется, храните его в сухом месте вдали от прямых солнечных лучей.6RU ИСПОЛЬЗОВАНИЕ И ЭКСПЛУАТАЦИЯ (ПРОДОЛЖЕНИЕ) ЭКСПЛУАТАЦИЯ И УПРАВЛЕНИЕ (ПРОДОЛЖЕНИЕ) Рисунок 1: Система Honeycomb Cooling Media

Сетчатый фильтр ПРЕДУПРЕЖДЕНИЕ: Перед обслуживанием и чисткой выключите установку и отсоедините от сети питания. ВНИМАНИЕ: Во избежание травмы или удара током не включайте установку со снятой задней решеткой корпуса установки или с ослабленными винтами крепления задней решетки. Удаление сетчатого фильтра и элемента очистки и увлажнения воздуха:

1. Аккуратно снимите с климатической установки

заднюю решетку и выньте сетчатый фильтр.

2. Промойте заднюю решетку и сетчатый фильтр чистой

водой, и перед установкой обратно в устройство дайте просохнуть.

3. Аккуратно выньте ячеистый элемент.

4. Замените или промойте систему чистой водой и

влажной тряпкой по мере необходимости.

• Устройство поставляется с сетчатым фильтром и элементом очистки и увлажнения воздуха.

• Сетчатый фильтр и элемент очистки и увлажнения воздуха находятся за задней решеткой. Посмотрите на Рисунок 1 для получения инструкций о том, как извлечь их из установки для очистки и обслуживания.

• Не используйте установку с включенным водяным насосом для охлаждения, увлажнения и очистки воздуха, если вода в баке не менялась долгое время. Регулярно проводите замену воды и очистку бака.

• Периодичность очистки системы HONEYCOMB COOLING MEDIA зависит от качества воздуха и воды. В районах, где минерализация воды высока, минеральные отложения накапливаются на системе Honeycomb быстро и могут ограничить поток воздуха. Замена воды в баке на свежую не реже одного раза в неделю поможет снизить минеральные отложения. При образовании минеральных отложений на системе HONEYCOMB следует извлечь систему из установки и промыть чистой водой. Систему нужно чистить каждые два месяца или чаще, в зависимости от ваших потребностей.

• Рекомендуется просушить систему HONEYCOMB после работы установки в режиме охлаждения, увлажнения и очистки воздуха. Для этого выключите водяной насос кнопкой COOL за 15 минут до выключения установки.1

Сделано в Китае © 2020 MATEK Limited. Ltd. Все права защищены. Торговая марка Honeywell используется по лицензии Honeywell International Inc. Honeywell International Inc. не является представителем или гарантом данного продукта. Этот продукт изготовлен Airtek Int'l Corp. Ltd. (JMATEK Международная группа компаний)
